Natęż. ężenie refleksu dyfrakcyjnego

Wielkość: px
Rozpocząć pokaz od strony:

Download "Natęż. ężenie refleksu dyfrakcyjnego"

Transkrypt

1 Natęż ężenie refleksu dyfrakcyjnego Wskaźnikowanie dyfraktogramów 1. Natężenie refleksu dyfrakcyjnego - od czego i jak zależy 1. Wskaźnikowanie dyfraktogramów -metoda różnic 3. Wygaszenia systematyczne

2 Natężenie refleksu dyfrakcyjnego J hkl = C 2 LP p A / / 2 czynnik struktury, N - liczba komórek elementarnych w 1 cm 3 LP czynnik Lorentza i polaryzacji (czynnik kątowy); p czynnik krotności płaszczyzn; A absorbcja; o e 2 2 C = J o 3 N 2 4 mr J o natężenie promieniowania padającego; - długość fali; o przenikalność magnetyczna próżni; e ładunek elektronu; m masa elektronu; r - odległość elektronu od punktu pomiarowego, N - liczba komórek elementarnych w 1 cm 3.

3 Amplituda struktury N = f n exp (i n ) n=1 f n atomowy czynnik rozpraszania n-tego atomu w komórce elementarnej; n kąt fazowy promieniowania rozproszonego na n-tym atomie w odniesieniu do promieniowania ugiętego na atomie położonym w początku układu; n = 2 (hx n + ky n + lz n ) N = f n exp [2 i (hx n + ky n + lz n )] n=1 Amplituda struktury informuje nas o możliwości zarejestrowania refleksów dla danego typu sieci, przy związanych z tą siecią pozycjach atomów.

4 Czynnik struktury 2 2 = [ f n cos2 (hx n + ky n + lz n )] 2 + [ f n sin2 (hx n + ky n + lz n )] 2 Czynnik struktury 2 to zawsze dodatnia liczba rzeczywista Amplituda struktury dla struktur posiadających środek symetrii: N = f n cos2 (hx n + ky n + lz n ) n=1 Natężenie fali jest proporcjonalne do kwadratu jej amplitudy, stąd możemy wyznaczyć czynnik struktury 2, będący podniesioną do kwadratu amplitudą struktury, określający relację między natężeniem wiązki rozproszonej na komórce elementarnej, w stosunku do natężenia wiązki rozproszonej na pojedynczym elektronie.

5 Amplituda struktury a wygaszenia systematyczne

6 Amplituda struktury - wygaszenia systematyczne Komórka prymitywna - węzły : 0,0,0 Komórka prymitywna (jeden rodzaj atomów): = f n cos 2 (h 0 + k 0 + l 0) = f n brak charakterystycznych wygaszeń

7 Komórka prymitywna cd. węzły: 0,0,0; - jeden rodzaj atomów ½,½,½ - drugi rodzaj atomów Komórka prymitywna (dwa rodzaje atomów): = f n1 cos 2 (h 0 + k 0 + l 0) + f n2 cos 2 (h ½ + k ½ + l ½) = f n1 + f n2 dla h + k + l = 2n = f n1 f n2 dla h + k + l = 2n + 1

8 Amplituda struktury w sieci typu I Komórka przestrzennie centrowana I węzły 0,0,0; ½,½, ½ ; = f n cos 2 (h 0 + k 0 + l 0) + f n cos 2 (h ½ + k ½ + l ½) = 2 f n dla h + k + l = 2n = 0 dla h + k + l = 2n + 1

9 Amplituda struktury w komórce płasko centrowanej F: Komórka płasko centrowana F współrzędne węzłów: 0,0,0; ½,½,0; ½,0,½ ; 0,½,½ = f n cos 2 (h 0 + k 0 + l 0) + f n cos 2 (h ½ + k ½ + l 0) + f n cos 2 (h ½ + k 0 + l ½) + f n cos 2 (h 0 + k ½ + l ½) = 4 f n dla h, k, l parzystych lub nieparzystych = 0 dla h, k, l mieszanych (np. 223, 230 itp.)

10 Wygaszenia systematyczne Wygaszenia systematyczne dzielimy na: ogólne (integralne): występują w sieciach o komórkach centrowanych, dotyczą refleksów pochodzących od wszystkich płaszczyzn sieciowych (hkl), seryjne: związane są z obecnością w sieci osi śrubowych, dotyczą refleksów pochodzących od płaszczyzn sieciowych prostopadłych do osi śrubowej czyli refleksów typu (h00), (0k0), (001) lub (hh0), pasowe: dotyczą refleksów powstających w wyniku odbicia wiązki rentgenowskiej od płaszczyzn sieciowych należących do jednego pasa płaszczyzn, oś pasa jest prostopadła do danej płaszczyzny poślizgu, dotyczą tym samym refleksów typu (hk0), (0kl), (h01), (hhl)

11 Przykłady wygaszeń Dla 2 1 [001] w komórce elementarnej dodatkowa płaszczyzna sieciowa w połowie wysokości komórki co/2. Refleksy otrzymane od tych dodatkowych płaszczyzn mają wskaźniki 00l dla l = 2n.

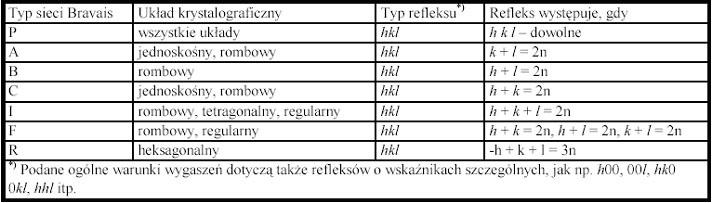

12 Wygaszenia integralne (systematyczne)

13 Wskaźnikowanie dyfraktogramów na przykładzie dyfraktogramów w substancji regularnych h 2 +k 2 + l 2 4 sin 2 = 2 a 2 2 sin 2 = ( h 2 +k 2 + l 2 ) 4 a 2 2 /4a 2 = A, h 2 +k 2 + l 2 = N sin 2 i+1 - sin 2 i = A(N i+1 N i ) min = sin 2 i+1 -sin 2 i Metoda różnic sin 2 i = AN i sin 2 i N i = A N i hkl ,

14 Wskaźnikowanie dyfraktogramów Metoda różnic r wykorzystanie d hkl = B (N i+1 - N i ) d 2 I+1 d 2 i 1 B =, N = h 2 +k 2 + l 2 a 2 Metoda ilorazów min = B sin 2 i AN i N i = = sin 2 1 AN 1 N 1

15 Zadanie 1. Na dyfraktogramie kryształu regularnego otrzymano refleksy pod kątem odbłysku, wynoszącym 20,3 o ; 29,2 o ; 36,7 o ; 43,6 o. Wywskaźnikuj ten dyfraktogram metodą różnic, wiedząc, że długość stosowanego promieniowania wynosiła Cu = 1,5418 Å.
