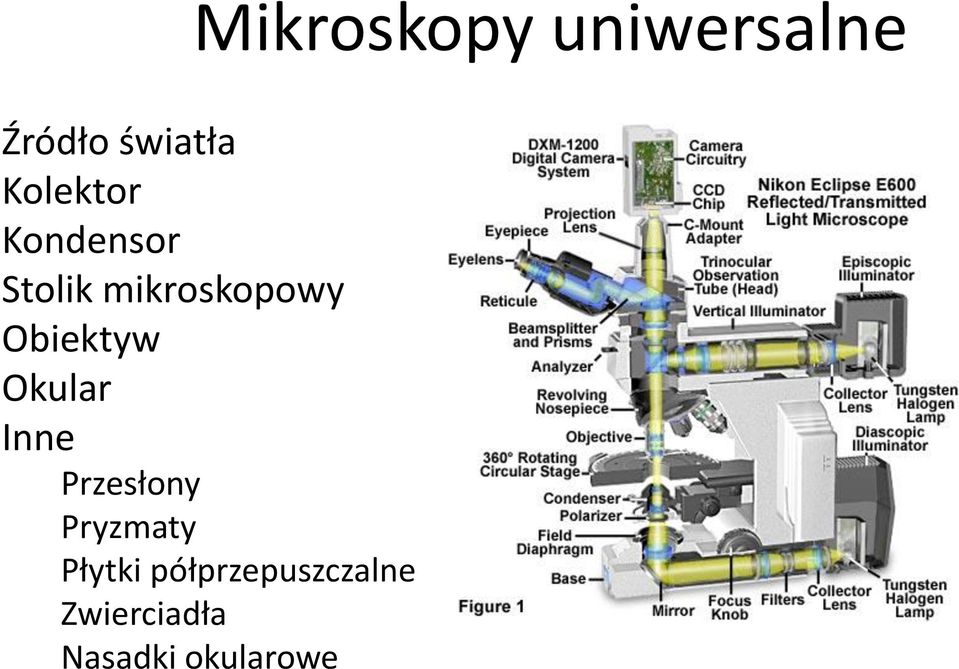

1 Mikroskopy uniwersalne Źródło światła Kolektor Kondensor Stolik mikroskopowy Obiektyw Okular Inne Przesłony Pryzmaty Płytki półprzepuszczalne Zwierciadła Nasadki okularowe

2 Zasada działania mikroskopu z obiektywem korygowanym na skończoną długość tubusu ob t f ' ob ok 250 f ' ok ob ok 250 t ' ' f ob f ok 250 ' f mikr f ' mikr f ' ob t f ' ok

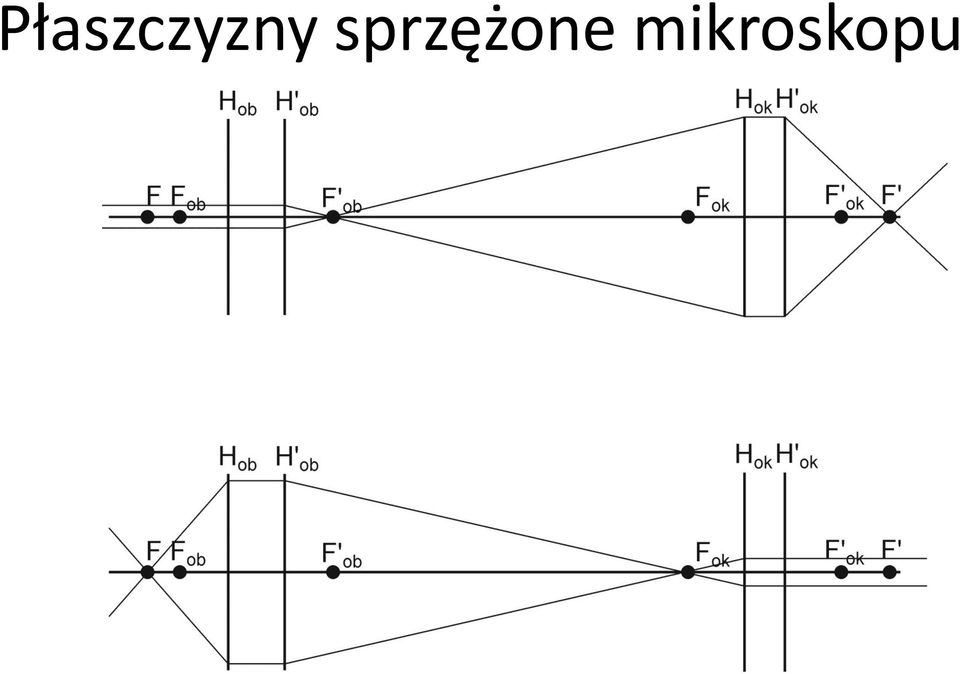

3 Płaszczyzny sprzężone mikroskopu

4 Płaszczyzny sprzężone mikroskopu Płaszczyzna obrazowa obiektywu i płaszczyzna obrazowa mikroskopu są płaszczyznami sprzężonymi. Płaszczyzna przedmiotowa mikroskopu i płaszczyzna przedmiotowa okularu są płaszczyznami sprzężonymi. Krążek Ramsdena źrenica wyjściowa mikroskopu. Powstaje w płaszczyźnie obrazowej mikroskopu. Prawidłowo zestawiony mikroskop powinien działać w ten sposób, aby krążek Ramsdena pokrywał się ze źrenicą oka.

Płaszczyzna przedmiotowa mikroskopu i płaszczyzna przedmiotowa okularu są Krążek Ramsdena źrenica

5 Oświetlacze

6 Przysłona aperturowa ogranicza kątową rozwartość wiązki promieni świetlnych aperturowych, czyli wychodzących z punktu przedmiotowego leżącego na osi układu optycznego decyduje o ilości światła wchodzącego do układu optycznego (lub zeń wychodzącego)

przedmiotowego leżącego na osi układu optycznego decyduje o

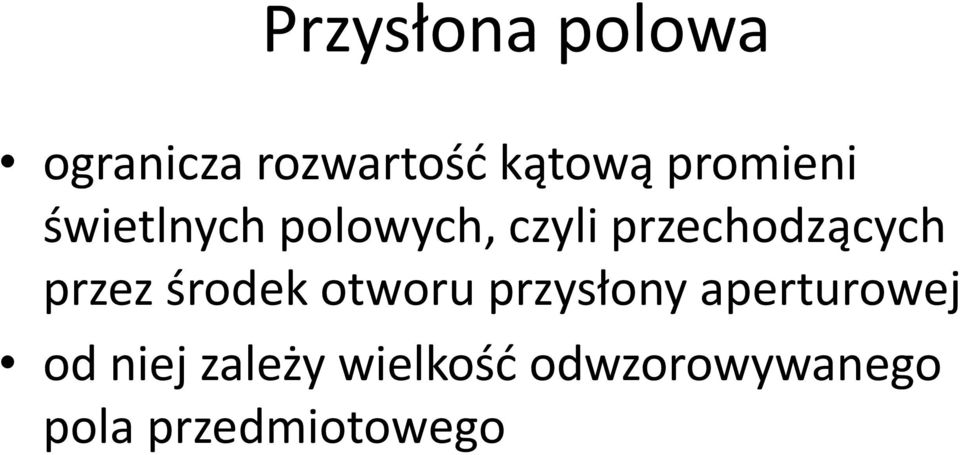

7 Przysłona polowa ogranicza rozwartość kątową promieni świetlnych polowych, czyli przechodzących przez środek otworu przysłony aperturowej od niej zależy wielkość odwzorowywanego pola przedmiotowego

8 Przysłony obiektywu i okularu Przysłona aperturowa obiektywu Przysłona polowa okularu Źrenica wejściowa/wyjściowa obraz przysłony aperturowej w przestrzeni przedmiotów/obrazów. Luka wejściowa/wyjściowa obraz przysłony polowej w przestrzeni przedmiotów/obrazów.

przysłony aperturowej w przestrzeni przedmiotów/obrazów.

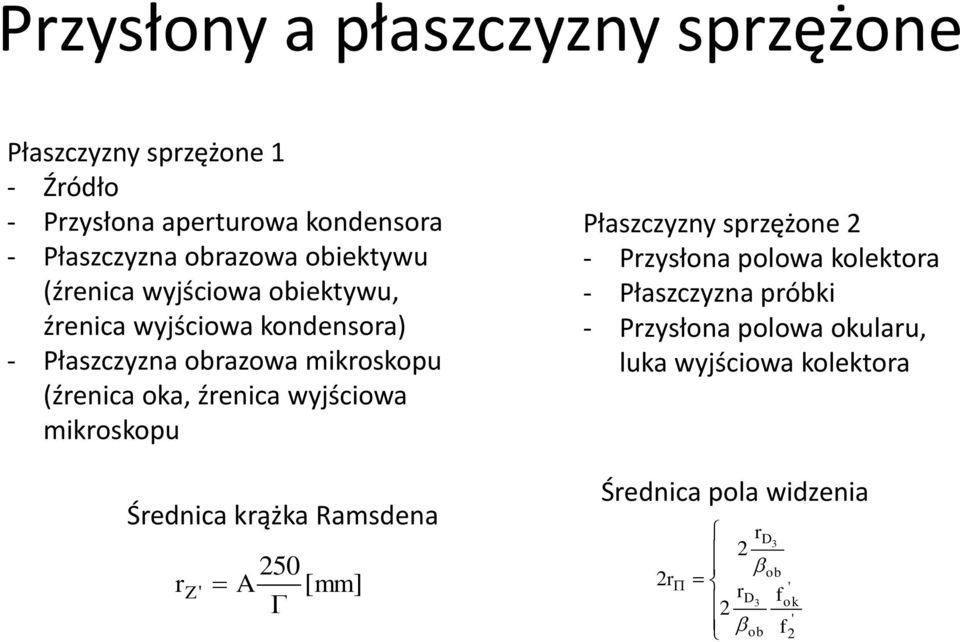

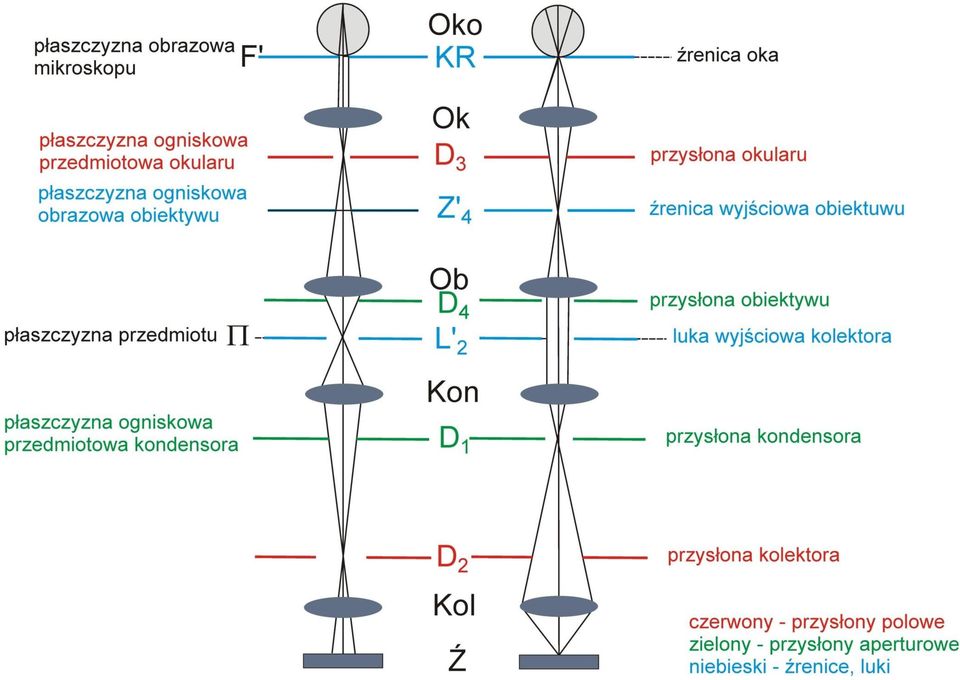

10 Przysłony a płaszczyzny sprzężone Płaszczyzny sprzężone 1 - Źródło - Przysłona aperturowa kondensora - Płaszczyzna obrazowa obiektywu (źrenica wyjściowa obiektywu, źrenica wyjściowa kondensora) - Płaszczyzna obrazowa mikroskopu (źrenica oka, źrenica wyjściowa mikroskopu Średnica krążka Ramsdena r Z ' 250 A [ mm] Płaszczyzny sprzężone 2 - Przysłona polowa kolektora - Płaszczyzna próbki - Przysłona polowa okularu, luka wyjściowa kolektora Średnica pola widzenia 2r rd 3 2 ob r D f 3 2 ob f ' ok ' 2

źrenica wyjściowa mikroskopu Średnica krążka Ramsdena r Z ' 250 A [ mm] Płaszczyzny sprzężone 2 - Przysłona polowa kolektora

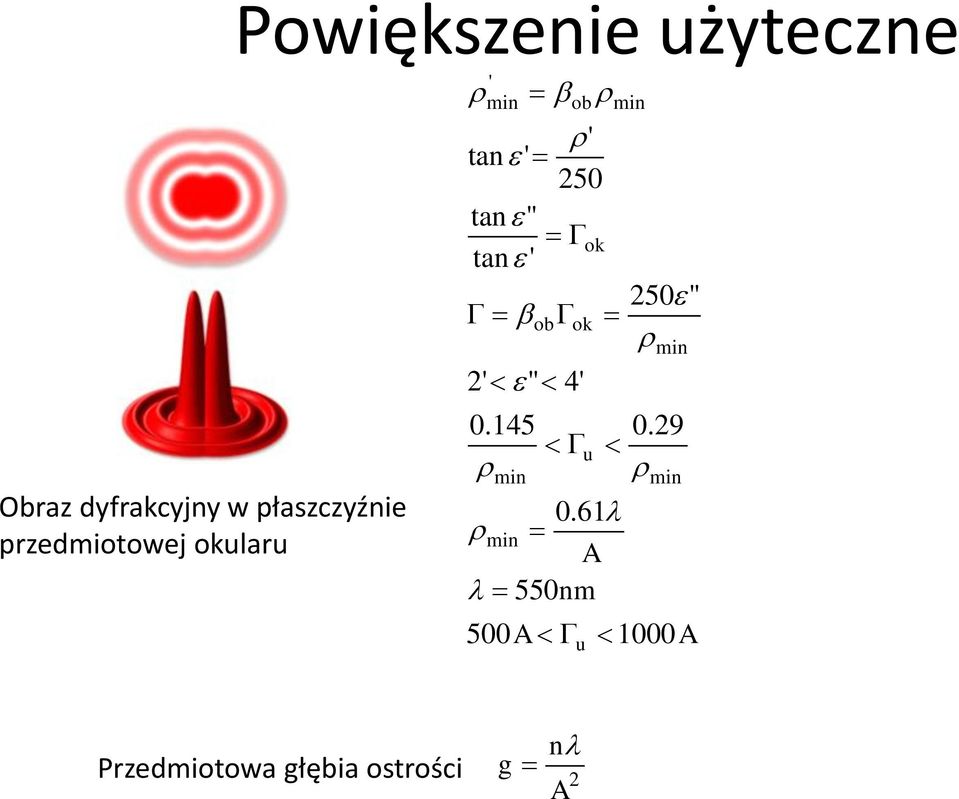

11 Powiększenie użyteczne Obraz dyfrakcyjny w płaszczyźnie przedmiotowej okularu ' min 0.61 min A 550nm 500A ob 2' " 4' min u u min ' tan ' 250 tan " ok tan ' 250 " ob ok min 0.29 min 1000A Przedmiotowa głębia ostrości g n 2 A

12 Mikroskopia w świetle odbitym Oświetlacz epi umożliwiający oświetlenie przedmiotu zgodnie z zasadą Köhlera

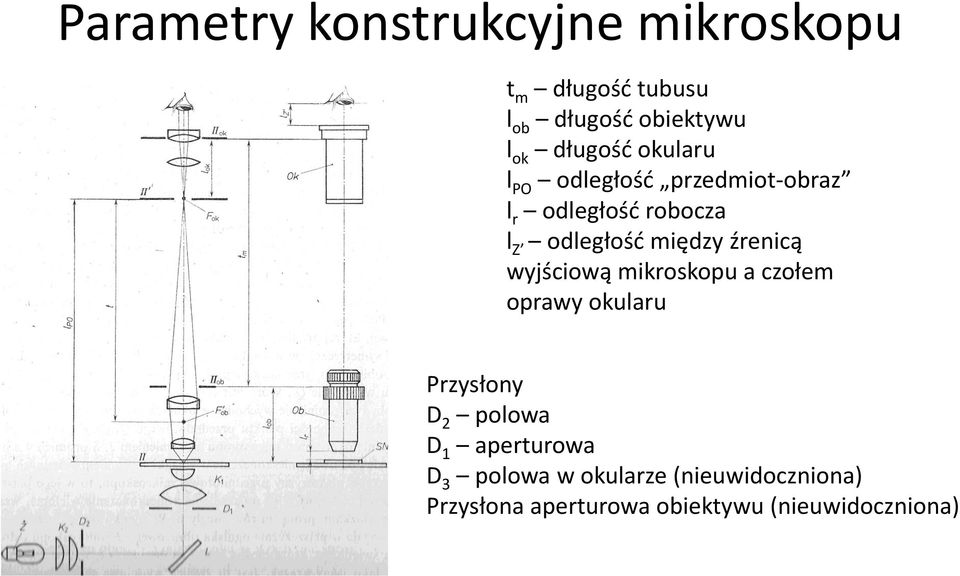

13 Parametry konstrukcyjne mikroskopu t m długość tubusu l ob długość obiektywu l ok długość okularu l PO odległość przedmiot-obraz l r odległość robocza l Z odległość między źrenicą wyjściową mikroskopu a czołem oprawy okularu Przysłony D 2 polowa D 1 aperturowa D 3 polowa w okularze (nieuwidoczniona) Przysłona aperturowa obiektywu (nieuwidoczniona)

między źrenicą wyjściową mikroskopu a czołem oprawy okularu Przysłony D 2 polowa D 1

14 Obiektywy

15 Obiektywy

16 Obiektywy Obiektywy achromatyczne PZO

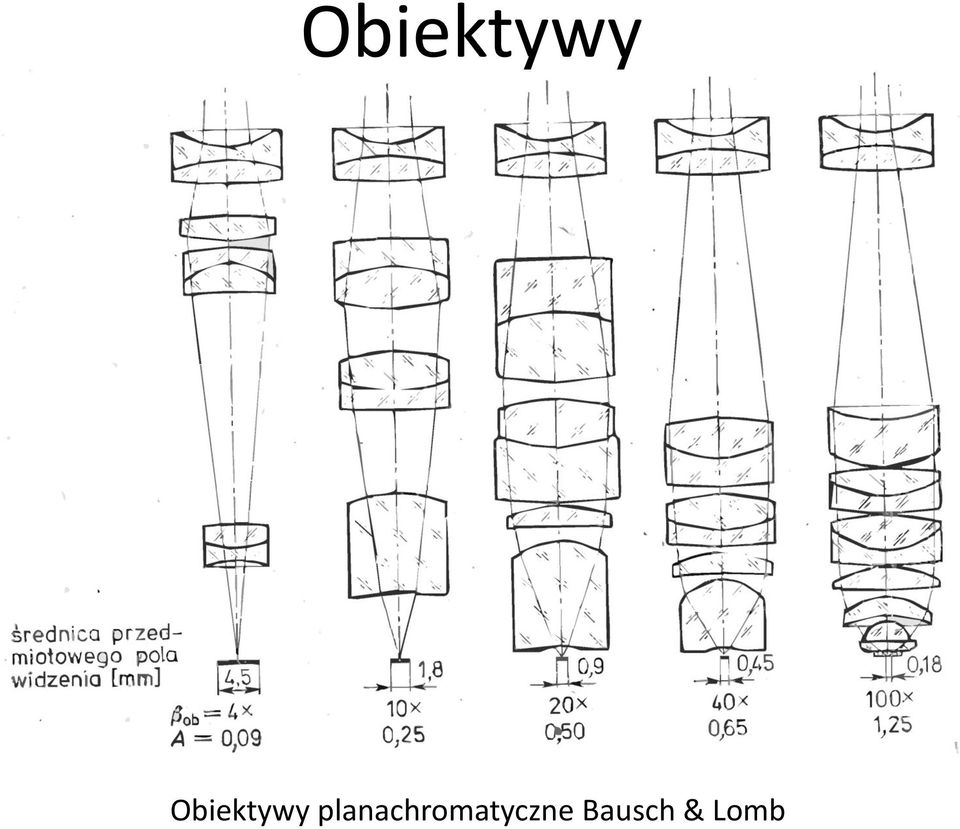

17 Obiektywy Obiektywy planachromatyczne Bausch & Lomb

18 Obiektywy Obiektywy apochromatyczne C. Zeiss Jena Obiektywy planapochromatyczne E. Leitz Wetzlar

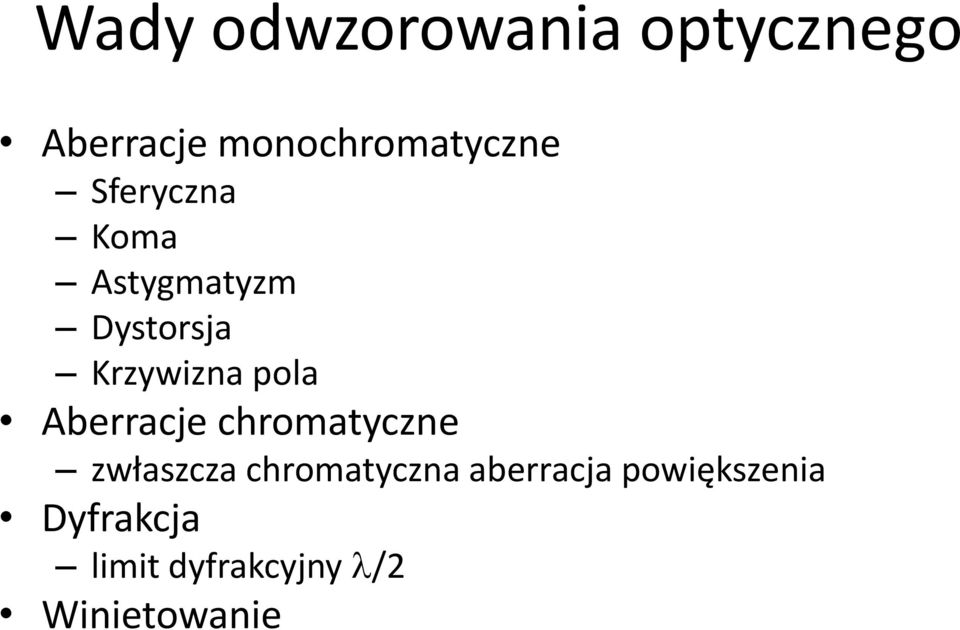

19 Wady odwzorowania optycznego Aberracje monochromatyczne Sferyczna Koma Astygmatyzm Dystorsja Krzywizna pola Aberracje chromatyczne zwłaszcza chromatyczna aberracja powiększenia Dyfrakcja limit dyfrakcyjny /2 Winietowanie

Krzywizna pola Aberracje chromatyczne zwłaszcza

20 Aberracja sferyczna Soczewka idealna Soczewka rzeczywista

21 Koma

22 Astygmatyzm

23 Dystorsja

24 Krzywizna pola

25 Aberracja chromatyczna

26 Dublet kronowo-flintowy

27 Winietowanie

28 Obiektywy Klasyfikacja Monochromaty Achromatyczne Semiapochromaty Apochromatyczne Planachromatyczne Planapochromatyczne

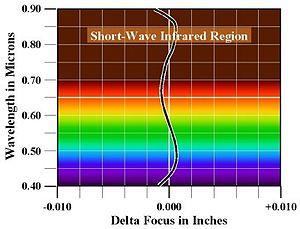

29 Achromaty Apochromat Superachromat

30 Obiektywy

31 Obiektywy C. Zeiss Jena PZO

32 Obiektywy PZO

33 Obiektywy PZO

34 Obiektyw Zeiss

35 Okulary Okular Huygensa Okular Ramsdena Soczewki: - Oczna (główna rola w powiększaniu obrazu pośredniego w mikroskopie) - Kolektywowa (decyduje o odwzorowaniu źrenicy wyjściowej mikroskopu w odpowiedniej odległości od okularu)

36 Okulary

37 Nasadki mikrofotograficzne

38 Nasadka mikrofotograficzna a) Kamera małoobrazkowa b) Kamera na duży format zdjęć

39 Okulary PZO

40 Kondensory

41 Kondensory - jasne, ciemne pole Kondensor z jasnym polem zamieniony w kondensor z ciemnym polem przez wstawienie w jego płaszczyznę ogniskową przedmiotową przysłony pierścieniowej PP

42 Kondensory ciemne pole Kondensor CLO/PZO Kondensor firmy Tiyoda (o dużej wydajności świetlnej ( Superwide Darkfield Condenser )
