Załącznik nr 2 do SIWZ Specyfikacja techniczna opis przedmiotu zamówienia minimalne wymagania

Transkrypt

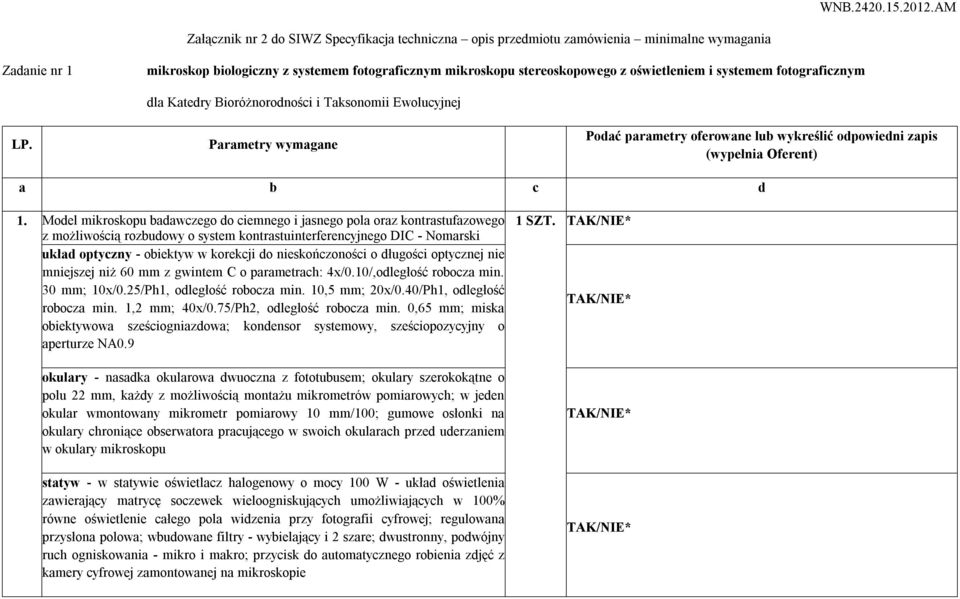

1 WNB AM Załącznik nr 2 do SIWZ Specyfikacja techniczna opis przedmiotu zamówienia minimalne wymagania Zadanie nr 1 mikroskop biologiczny z systemem fotograficznym mikroskopu stereoskopowego z oświetleniem i systemem fotograficznym LP. dla Katedry Bioróżnorodności i Taksonomii Ewolucyjnej Parametry wymagane Podać parametry oferowane lub wykreślić odpowiedni zapis (wypełnia Oferent) a b c d 1. Model mikroskopu badawczego do ciemnego i jasnego pola oraz kontrastufazowego z możliwością rozbudowy o system kontrastuinterferencyjnego DIC - Nomarski układ optyczny - obiektyw w korekcji do nieskończoności o długości optycznej nie mniejszej niż 60 mm z gwintem C o parametrach: 4x/0.10/,odległość robocza min. 30 mm; 10x/0.25/Ph1, odległość robocza min. 10,5 mm; 20x/0.40/Ph1, odległość robocza min. 1,2 mm; 40x/0.75/Ph2, odległość robocza min. 0,65 mm; miska obiektywowa sześciogniazdowa; kondensor systemowy, sześciopozycyjny o aperturze NA0.9 1 SZT. okulary - nasadka okularowa dwuoczna z fototubusem; okulary szerokokątne o polu 22 mm, każdy z możliwością montażu mikrometrów pomiarowych; w jeden okular wmontowany mikrometr pomiarowy 10 mm/100; gumowe osłonki na okulary chroniące obserwatora pracującego w swoich okularach przed uderzaniem w okulary mikroskopu statyw - w statywie oświetlacz halogenowy o mocy 100 W - układ oświetlenia zawierający matrycę soczewek wieloogniskujących umożliwiających w 100% równe oświetlenie całego pola widzenia przy fotografii cyfrowej; regulowana przysłona polowa; wbudowane filtry - wybielający i 2 szare; dwustronny, podwójny ruch ogniskowania - mikro i makro; przycisk do automatycznego robienia zdjęć z kamery cyfrowej zamontowanej na mikroskopie

2 oświetlenie - oświetlacz halogenowy o mocy 100 W (opis - patrz punkt 4: statyw) system fotograficzny - aparat cyfrowy typu lustrzanka z matrycą min. 16 MP (typu CMOS), uchylnym ekranem, obiektywem zoom mm, z możliwością nagrywania filmów Full HD, kartą pamięci 32 GB; łączniki mechaniczne do podłączenia aparatu fotograficznego, bez układu optycznego, pozwalające na uzyskanie takiego samego pola widzenia dla fotografii, jakie widzimy przez okulary mikroskopu (wymagana kompatybilność z posiadanym przez zamawiającego systemem, patrz punkt 7 w wyposażeniu: torba na aparat wymagania dodatkowe: - wymagana kompatybilność łączników mechanicznych do podłączenia aparatu fotograficznego z posiadanym przez zamawiającego systemem fototubusa i obiektywów mikroskopu stereoskopowego SMZ stolik mikroskopowy z powłoką ceramiczną; - pokrętła x - y z prawej strony; możliwość ustawienia pokręteł w pozycji górnej lub dolnej, z systemem regulacji siły ich przesuwu; uchwyt na 2 preparaty - gumowe muszle oczne - zapasowa żarówka halogenowa 12 V W (1 sztuka) - pokrowiec antystatyczny na mikroskop Nazwa/typ urządzenia: Gwarancja: 24 miesiące Oferowana cena netto:... * niepotrzebne skreslić

3 mikroskop stereoskopowy z oświetleniem i systemem fotograficznym dla Katedry Bioróżnorodności i Taksonomii Ewolucyjnej LP. Parametry wymagane Podać parametry oferowane lub wykreślić odpowiedni zapis (wypełnia Oferent) a b c d układ optyczny - zakres powiekszenia 10x - 63x; tory optyczne równoległe; obraz rzeczywisty, prosty, nieodwrócony; głowica zoom o mnozniku 6,3x; dwustronne pokrętło zmiany powiększenia zoom; obiektyw klasy plan achromatyczny (Plan Apo) o powiększeniu 1x; odległość robocza w granicach mm okulary - powiększenie 10x, pole widzenia 22 mm, regulacja dioptryjna; każdy okular z możliwością montowania mikrometrów pomiarowych; gumowe osłonki chroniące obserwatora przed uderzeniami własnymi okularami w okular mikroskopu; okularowy mikrometr pomiarowy, liniowy 10 mm/100; nasadka okularowa dwuoczna pochylona pod kątem 20 statyw - stabilna podstawa; do kolumny statywu mocowany światłowodowy oświetlacz halogenowy typu LED oświetlenie - oświetlacz światłowodowy, halogenowy typu LED, dwuramienny typu "gęsia szyja"; soczewki nasadkowe na końcach światłowodów; moc światła regulowana potencjometrem; oświetlacz mocowany na kolumnie statywu (patrz punkt 3: opis statywu) system fotograficzny - aparat cyfrowy typu lustrzanka z matrycą min. 16 MP (typu CMOS), uchylnym ekranem, obiektywem zoom mm z możliwością nagrywania filmów Full HD, kartą pamięci 32 GB; łączniki mechaniczne do podłączenia cyfrowego aparatu fotograficznego do w/w systemu fototubusa (wymagana kompatybilność z posiadanym przez zamawiającego systemem - patrz punkt 6: wymagania dodatkowe) bez układu optycznego, pozwalające na uzyskanie takiego samego pola widzenia dla fotografii, jakie widzimy przez okulary mikroskopu; torba na aparat

4 wymagania dodatkowe - kompatybilność łączników mechanicznych do podłączenia aparatu fotograficznego z posiadanym przez zamawiającego systemem fototubusa i obiektywów do mikroskopów stereoskopowych: SMZ 800, SMZ 1000, SMZ 1500 oraz do mikroskopu biologicznego Eclipse 80i; antystatyczny pokrowiec na mikroskop Nazwa/typ urządzenia: Gwarancja: 24 miesiące Oferowana cena netto:... * niepotrzebne skreślić

5 WNB AM Załącznik nr 2 do SIWZ Specyfikacja techniczna opis przedmiotu zamówienia minimalne wymagania Zadanie nr 2 mikroskop biologiczny z systemem fotograficznym dla Katedry Biologii Ewolucyjnej i Ekologii (Zakład Biologii, Ewolucji i Ochrony Bezkręgowców) LP. Parametry wymagane Podać parametry oferowane lub wykreślić odpowiedni zapis (wypełnia Oferent) a b c d 1. Model mikroskopu badawczego do ciemnego i jasnego pola oraz kontrastufazowego z możliwością rozbudowy o system kontrastuinterferencyjnego DIC - Nomarski układ optyczny - obiektyw w korekcji do nieskończoności o długości optycznej nie mniejszej niż 60 mm z gwintem C o parametrach: 4x/0.10/,odległość robocza min. 30 mm; 10x/0.25/Ph1, odległość robocza min. 10,5 mm; 20x/0.40/Ph1, odległość robocza min. 1,2 mm; 40x/0.75/Ph2, odległość robocza min. 0,65 mm; miska obiektywowa sześciogniazdowa; kondensor systemowy, sześciopozycyjny o aperturze NA0.9 1 SZT. okulary - nasadka okularowa dwuoczna z fototubusem; okulary szerokokątne o polu 22 mm, każdy z możliwością montażu mikrometrów pomiarowych; w jeden okular wmontowany mikrometr pomiarowy 10 mm/100; gumowe osłonki na okulary chroniące obserwatora pracującego w swoich okularach przed uderzaniem w okulary mikroskopu

6 statyw - w statywie oświetlacz halogenowy o mocy 100 W - układ oświetlenia zawierający matrycę soczewek wieloogniskujących umożliwiających w 100% równe oświetlenie całego pola widzenia przy fotografii cyfrowej; regulowana przysłona polowa; wbudowane filtry - wybielający i 2 szare; dwustronny, podwójny ruch ogniskowania - mikro i makro; przycisk do automatycznego robienia zdjęć z kamery cyfrowej zamontowanej na mikroskopie oświetlenie - oświetlacz halogenowy o mocy 100 W (opis - patrz punkt 4: statyw) system fotograficzny - aparat cyfrowy typu lustrzanka z matrycą min. 16 MP (typu CMOS), uchylnym ekranem, obiektywem zoom mm, z możliwością nagrywania filmów Full HD, kartą pamięci 32 GB; łączniki mechaniczne do podłączenia aparatu fotograficznego, bez układu optycznego, pozwalające na uzyskanie takiego samego pola widzenia dla fotografii, jakie widzimy przez okulary mikroskopu (wymagana kompatybilność z posiadanym przez zamawiającego systemem, patrz punkt 7 w wyposażeniu: torba na aparat wymagania dodatkowe: - wymagana kompatybilność łączników mechanicznych do podłączenia aparatu fotograficznego z posiadanym przez zamawiającego systemem fototubusa i obiektywów mikroskopu stereoskopowego SMZ stolik mikroskopowy z powłoką ceramiczną; - pokrętła x - y z prawej strony; możliwość ustawienia pokręteł w pozycji górnej lub dolnej, z systemem regulacji siły ich przesuwu; uchwyt na 2 preparaty - gumowe muszle oczne - zapasowa żarówka halogenowa 12 V W (1 sztuka) - pokrowiec antystatyczny na mikroskop Nazwa/typ urządzenia: Gwarancja: 24 miesiące Oferowana cena netto:... * niepotrzebne skreślić

7
