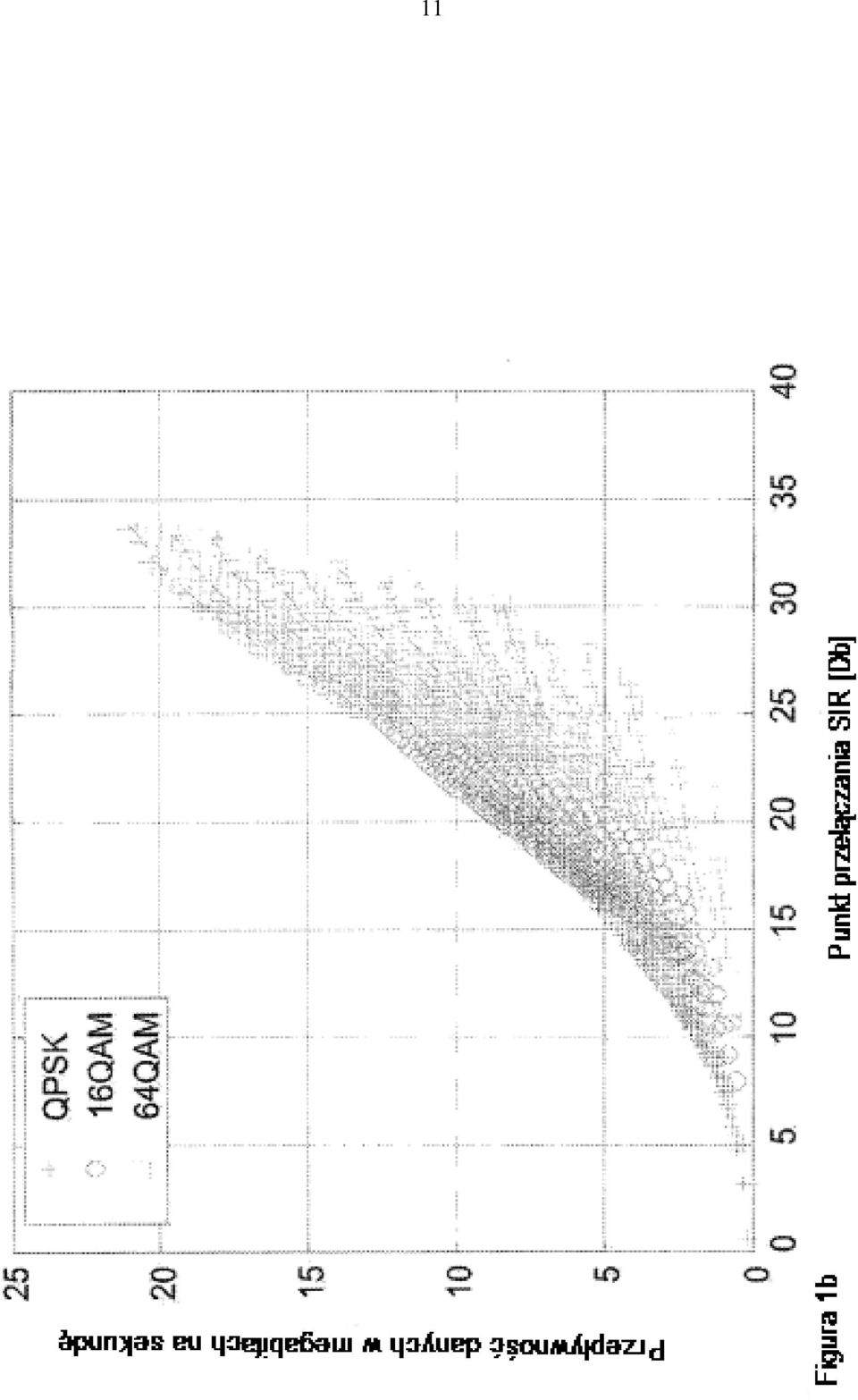

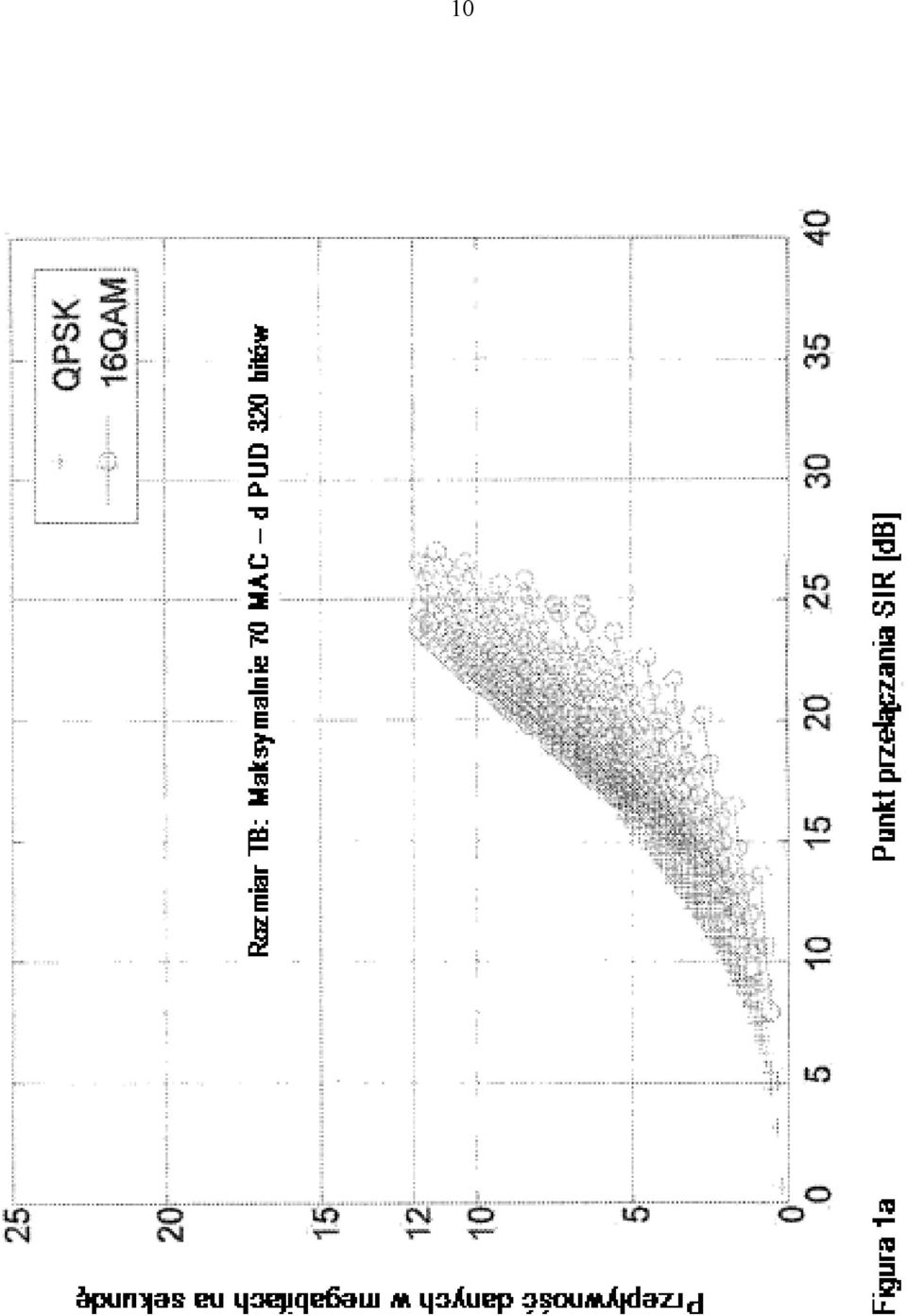

2 17355/13/P-RO/GP EP Opis Dziedzina wynalazku Sposób i urządzenie w systemie telekomunikacyjnym [0001] Wynalazek dotyczy podawania wskaźnika jakości kanału (CQI) w telekomunikacyjnej sieci pakietowej łączności bezprzewodowej. Tło wynalazku [0002] W wersji 5 3GPP wprowadzona jest szybka transmisja pakietowa do terminala - High- Speed Downlink Packet Access (HSDPA), przy czym nowy system modulacji (16 QAM) wprowadza się w uzupełnieniu do istniejącego systemu modulacji QPSK (Quadrature Phase Shift Keying kluczowanie fazy) w wersji 99. [0003] W systemach szybkiej transmisji pakietowej do terminala - HSDPA, UE (sprzęt użytkownika) zgłasza wskaźnik jakości kanału (CQI) za pośrednictwem kanału łącza typu od terminala do stacji bazowej HS-DPCCH (kanał wysokiej prędkości kontrolujący łącze fizyczne w kierunku terminala - High Speed Downlink Physical Control Channel) do RBS (Radiowej stacji bazowej), dla której mogłaby być odebrana podramka pojedynczego kanału HS-PDSCH (kanał wysokiej prędkości do transmisji danych w kierunku terminala i współdzielony przez wiele stacji ruchomych - High Speed Physical Downlink Shared Channel) sformatowana za pomocą rozmiaru bloku przesyłowego, ilości kodów HS-PDSCH i modulacji odpowiadających zgłoszonej lub niższej wartości wskaźnika jakości kanału CQI oraz dla której mogło być nieprzekraczane w 10 % prawdopodobieństwo błędu bloku przesyłowego, patrz 3GPP TS , v , "Procedury warstwy fizycznej (FDD)". [0004] WO2006/ ujawnia sposób wyboru formatu transmisji, w którym sprzęt użytkownika wyprowadza wartość CQI, a zgłoszenie podaje uzyskaną wartość do sieci. [0005] W wersji 5 3GPP stosuje się pięć bitów do zgłoszenia CQI, uzyskując zakres wartości CQI [0,31], o rozdzielczości jednego decybela, patrz 3GPP TS v6.9.0, "multipleksowanie i kodowanie kanałowe (FDD) ". Pośród tych wartości wskaźnika jakości kanału CQI, wartość wskaźnika jakości kanału CQI "0" jest określana jako "poza zasięgiem", co oznacza, że żaden blok przesyłowy nie może być wybrany ze względu na złą jakość kanału, wartość wskaźnika jakości kanału CQI 31 nie jest wyraźnie określona, ale w jednym artykule Ericssona, 3GPP R , Ericsson, Motorola, "Poprawiona propozycja CQI", Paryż, Francja, 9 12 kwietnia 2002, wartość wskaźnika jakości kanału CQI 31 jest określona jako zastrzeżona. [0006] W celu przekazania wskaźnika jakości kanału CQI, UE przyjmuje całkowitą odebraną moc HS-PDSCH, jako P HSPDSCH - P CPICH + Γ + Δ w db (1) [0007] gdzie łączna moc odebrana jest równomiernie rozdzielana pomiędzy kody HS-PDSCH podanej wartości CQI, przesunięcie zmierzonej mocy sygnalizowane jest poprzez wyższe warstwy, a dostosowanie mocy odniesienia Δ zależy od kategorii UE, patrz 3GPP TS ,

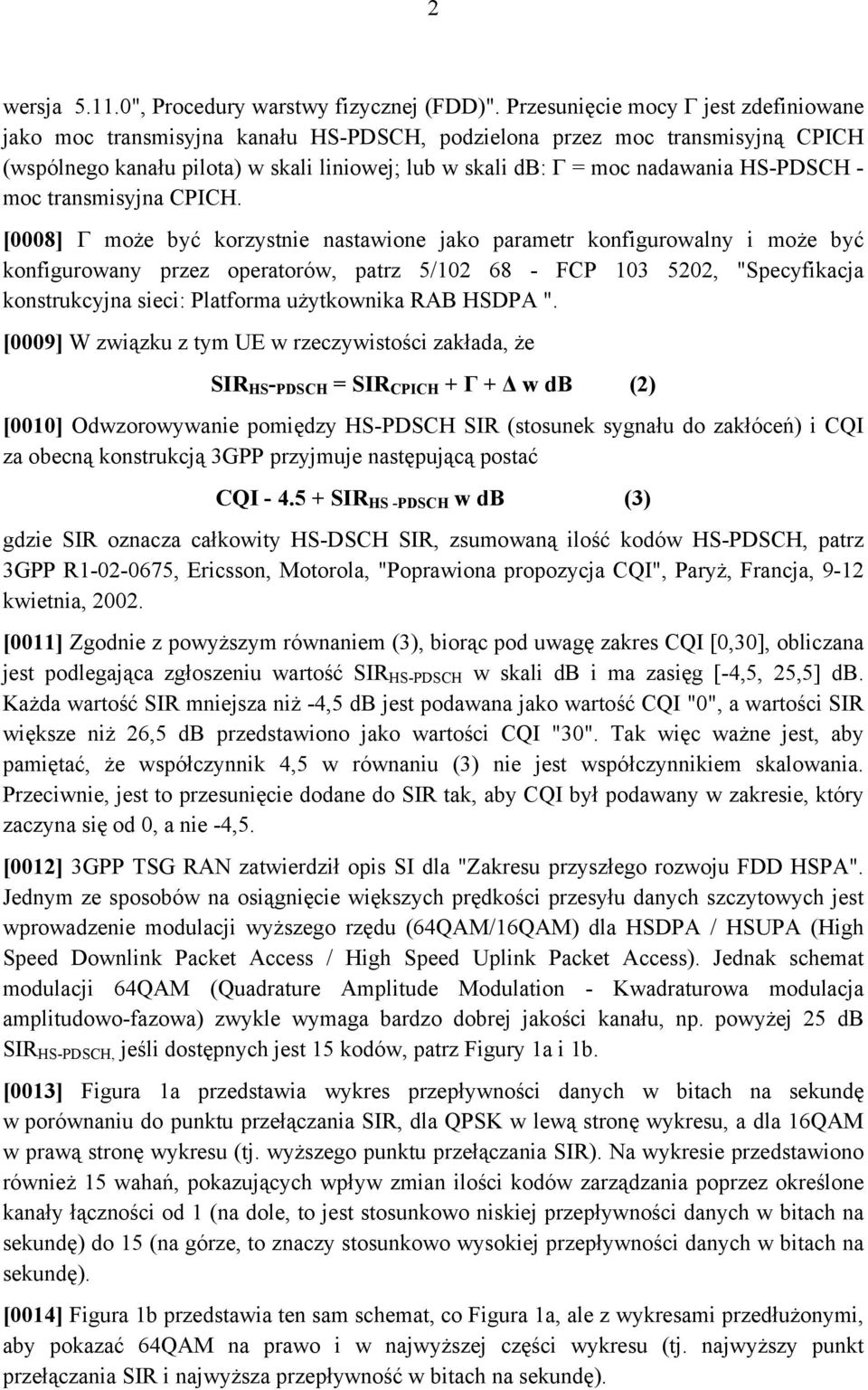

3 2 wersja ", Procedury warstwy fizycznej (FDD)". Przesunięcie mocy Γ jest zdefiniowane jako moc transmisyjna kanału HS-PDSCH, podzielona przez moc transmisyjną CPICH (wspólnego kanału pilota) w skali liniowej; lub w skali db: Γ = moc nadawania HS-PDSCH - moc transmisyjna CPICH. [0008] Γ może być korzystnie nastawione jako parametr konfigurowalny i może być konfigurowany przez operatorów, patrz 5/ FCP , "Specyfikacja konstrukcyjna sieci: Platforma użytkownika RAB HSDPA ". [0009] W związku z tym UE w rzeczywistości zakłada, że SIR HS - PDSCH = SIR CPICH + Γ + Δ w db (2) [0010] Odwzorowywanie pomiędzy HS-PDSCH SIR (stosunek sygnału do zakłóceń) i CQI za obecną konstrukcją 3GPP przyjmuje następującą postać CQI SIR HS -PDSCH w db (3) gdzie SIR oznacza całkowity HS-DSCH SIR, zsumowaną ilość kodów HS-PDSCH, patrz 3GPP R , Ericsson, Motorola, "Poprawiona propozycja CQI", Paryż, Francja, 9-12 kwietnia, [0011] Zgodnie z powyższym równaniem (3), biorąc pod uwagę zakres CQI [0,30], obliczana jest podlegająca zgłoszeniu wartość SIR HS-PDSCH w skali db i ma zasięg [-4,5, 25,5] db. Każda wartość SIR mniejsza niż -4,5 db jest podawana jako wartość CQI "0", a wartości SIR większe niż 26,5 db przedstawiono jako wartości CQI "30". Tak więc ważne jest, aby pamiętać, że współczynnik 4,5 w równaniu (3) nie jest współczynnikiem skalowania. Przeciwnie, jest to przesunięcie dodane do SIR tak, aby CQI był podawany w zakresie, który zaczyna się od 0, a nie -4,5. [0012] 3GPP TSG RAN zatwierdził opis SI dla "Zakresu przyszłego rozwoju FDD HSPA". Jednym ze sposobów na osiągnięcie większych prędkości przesyłu danych szczytowych jest wprowadzenie modulacji wyższego rzędu (64QAM/16QAM) dla HSDPA / HSUPA (High Speed Downlink Packet Access / High Speed Uplink Packet Access). Jednak schemat modulacji 64QAM (Quadrature Amplitude Modulation - Kwadraturowa modulacja amplitudowo-fazowa) zwykle wymaga bardzo dobrej jakości kanału, np. powyżej 25 db SIR HS-PDSCH, jeśli dostępnych jest 15 kodów, patrz Figury 1a i 1b. [0013] Figura 1a przedstawia wykres przepływności danych w bitach na sekundę w porównaniu do punktu przełączania SIR, dla QPSK w lewą stronę wykresu, a dla 16QAM w prawą stronę wykresu (tj. wyższego punktu przełączania SIR). Na wykresie przedstawiono również 15 wahań, pokazujących wpływ zmian ilości kodów zarządzania poprzez określone kanały łączności od 1 (na dole, to jest stosunkowo niskiej przepływności danych w bitach na sekundę) do 15 (na górze, to znaczy stosunkowo wysokiej przepływności danych w bitach na sekundę). [0014] Figura 1b przedstawia ten sam schemat, co Figura 1a, ale z wykresami przedłużonymi, aby pokazać 64QAM na prawo i w najwyższej części wykresu (tj. najwyższy punkt przełączania SIR i najwyższa przepływność w bitach na sekundę).

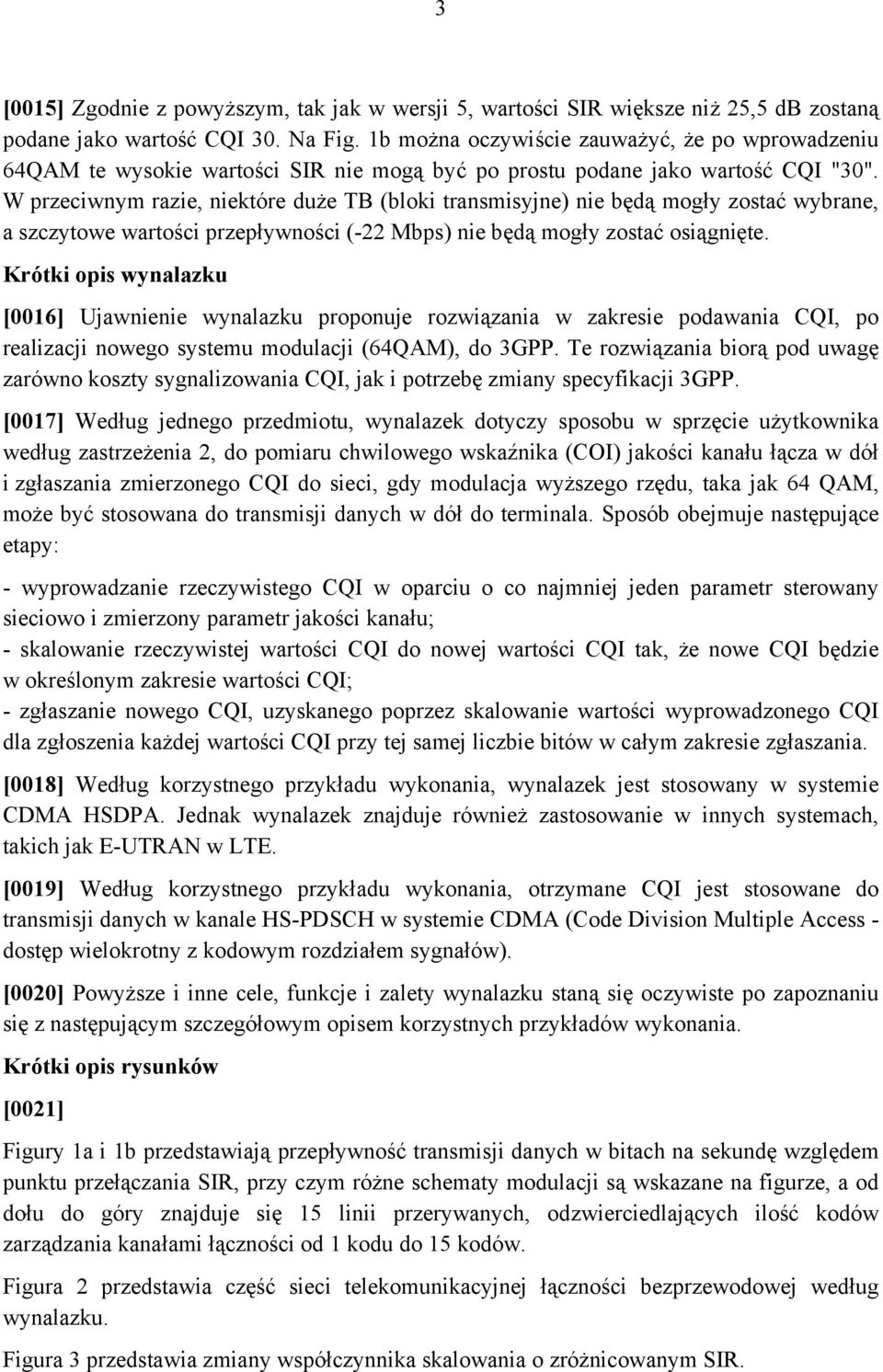

4 3 [0015] Zgodnie z powyższym, tak jak w wersji 5, wartości SIR większe niż 25,5 db zostaną podane jako wartość CQI 30. Na Fig. 1b można oczywiście zauważyć, że po wprowadzeniu 64QAM te wysokie wartości SIR nie mogą być po prostu podane jako wartość CQI "30". W przeciwnym razie, niektóre duże TB (bloki transmisyjne) nie będą mogły zostać wybrane, a szczytowe wartości przepływności (-22 Mbps) nie będą mogły zostać osiągnięte. Krótki opis wynalazku [0016] Ujawnienie wynalazku proponuje rozwiązania w zakresie podawania CQI, po realizacji nowego systemu modulacji (64QAM), do 3GPP. Te rozwiązania biorą pod uwagę zarówno koszty sygnalizowania CQI, jak i potrzebę zmiany specyfikacji 3GPP. [0017] Według jednego przedmiotu, wynalazek dotyczy sposobu w sprzęcie użytkownika według zastrzeżenia 2, do pomiaru chwilowego wskaźnika (COI) jakości kanału łącza w dół i zgłaszania zmierzonego CQI do sieci, gdy modulacja wyższego rzędu, taka jak 64 QAM, może być stosowana do transmisji danych w dół do terminala. Sposób obejmuje następujące etapy: - wyprowadzanie rzeczywistego CQI w oparciu o co najmniej jeden parametr sterowany sieciowo i zmierzony parametr jakości kanału; - skalowanie rzeczywistej wartości CQI do nowej wartości CQI tak, że nowe CQI będzie w określonym zakresie wartości CQI; - zgłaszanie nowego CQI, uzyskanego poprzez skalowanie wartości wyprowadzonego CQI dla zgłoszenia każdej wartości CQI przy tej samej liczbie bitów w całym zakresie zgłaszania. [0018] Według korzystnego przykładu wykonania, wynalazek jest stosowany w systemie CDMA HSDPA. Jednak wynalazek znajduje również zastosowanie w innych systemach, takich jak E-UTRAN w LTE. [0019] Według korzystnego przykładu wykonania, otrzymane CQI jest stosowane do transmisji danych w kanale HS-PDSCH w systemie CDMA (Code Division Multiple Access - dostęp wielokrotny z kodowym rozdziałem sygnałów). [0020] Powyższe i inne cele, funkcje i zalety wynalazku staną się oczywiste po zapoznaniu się z następującym szczegółowym opisem korzystnych przykładów wykonania. Krótki opis rysunków [0021] Figury 1a i 1b przedstawiają przepływność transmisji danych w bitach na sekundę względem punktu przełączania SIR, przy czym różne schematy modulacji są wskazane na figurze, a od dołu do góry znajduje się 15 linii przerywanych, odzwierciedlających ilość kodów zarządzania kanałami łączności od 1 kodu do 15 kodów. Figura 2 przedstawia część sieci telekomunikacyjnej łączności bezprzewodowej według wynalazku. Figura 3 przedstawia zmiany współczynnika skalowania o zróżnicowanym SIR.

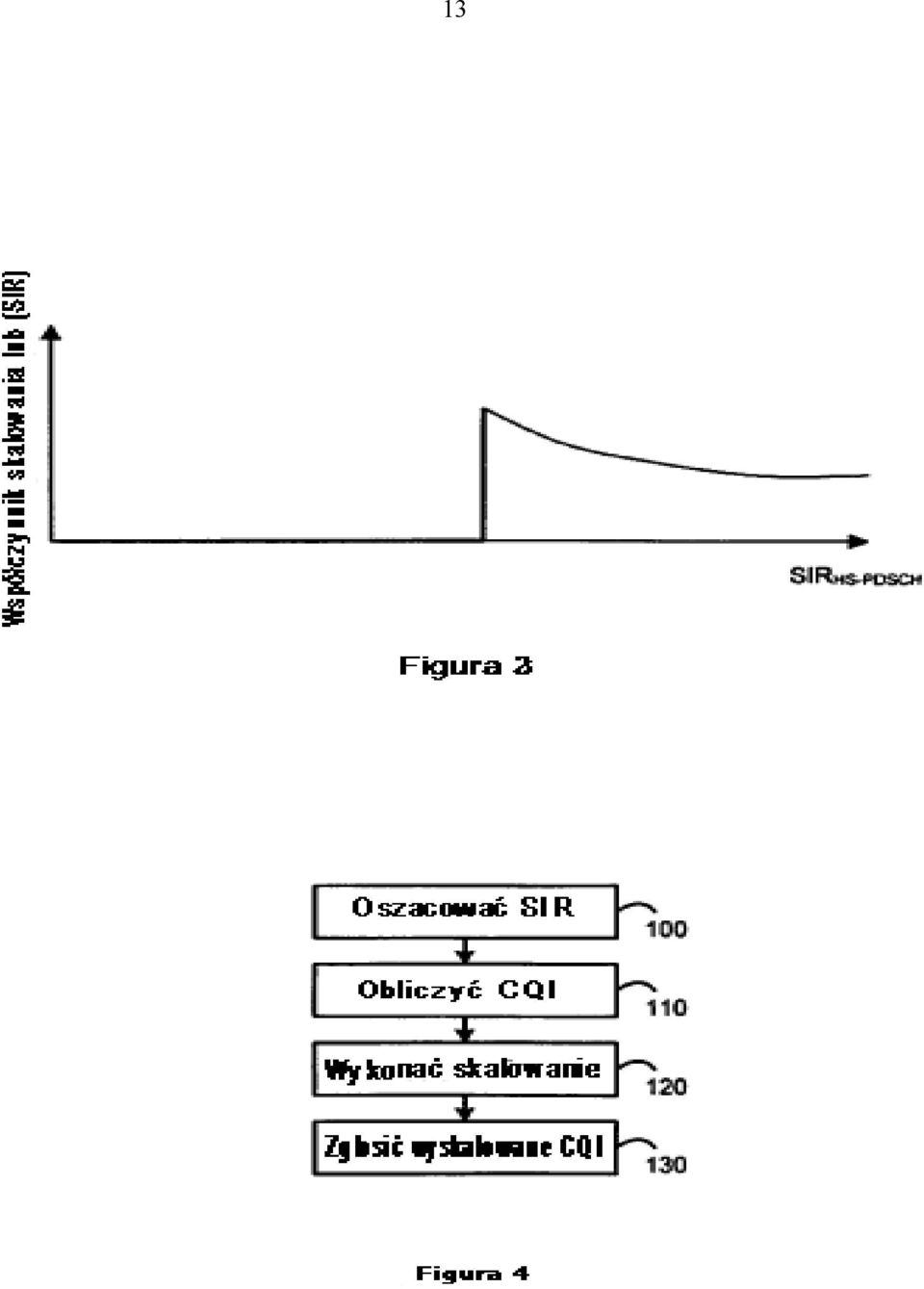

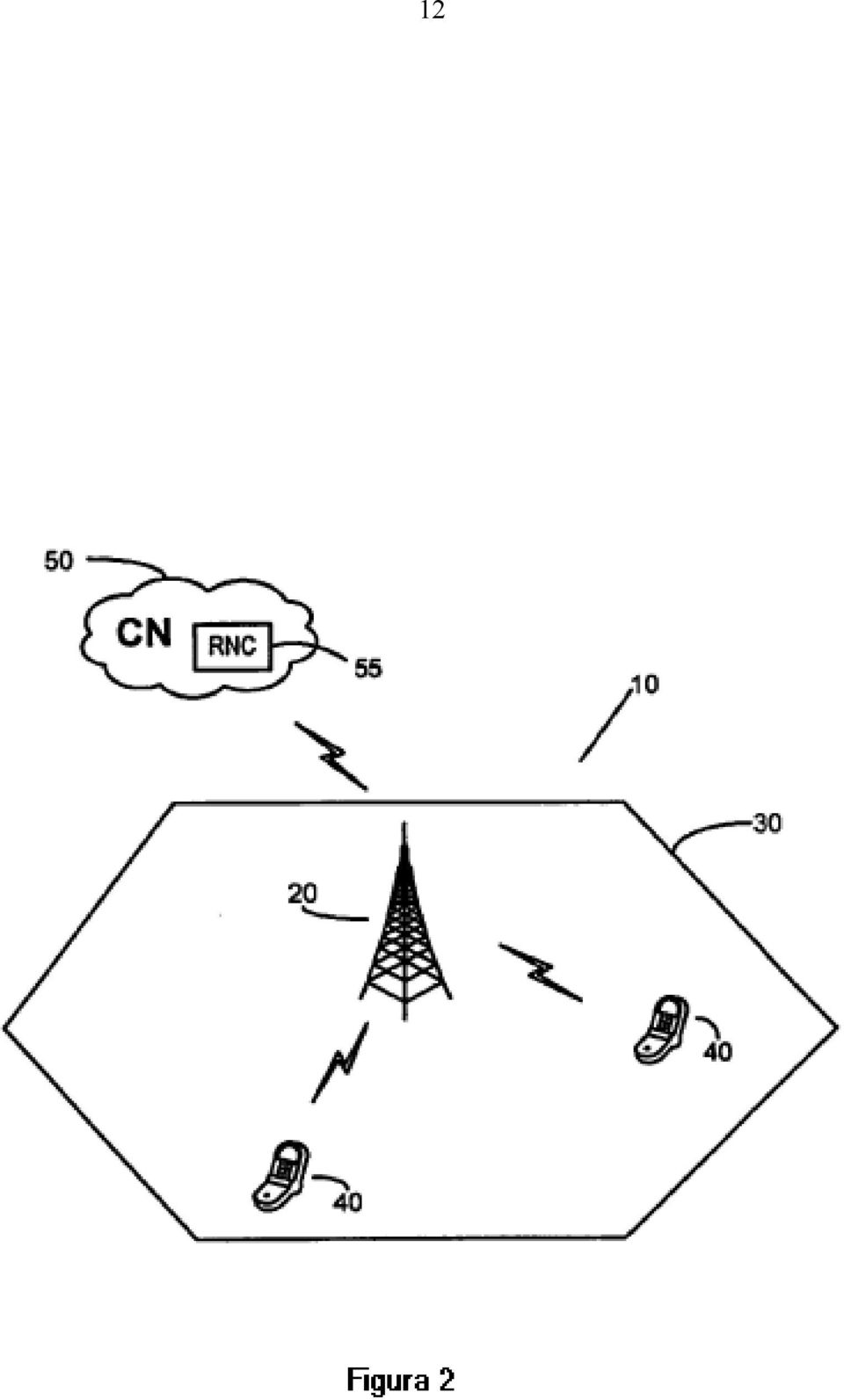

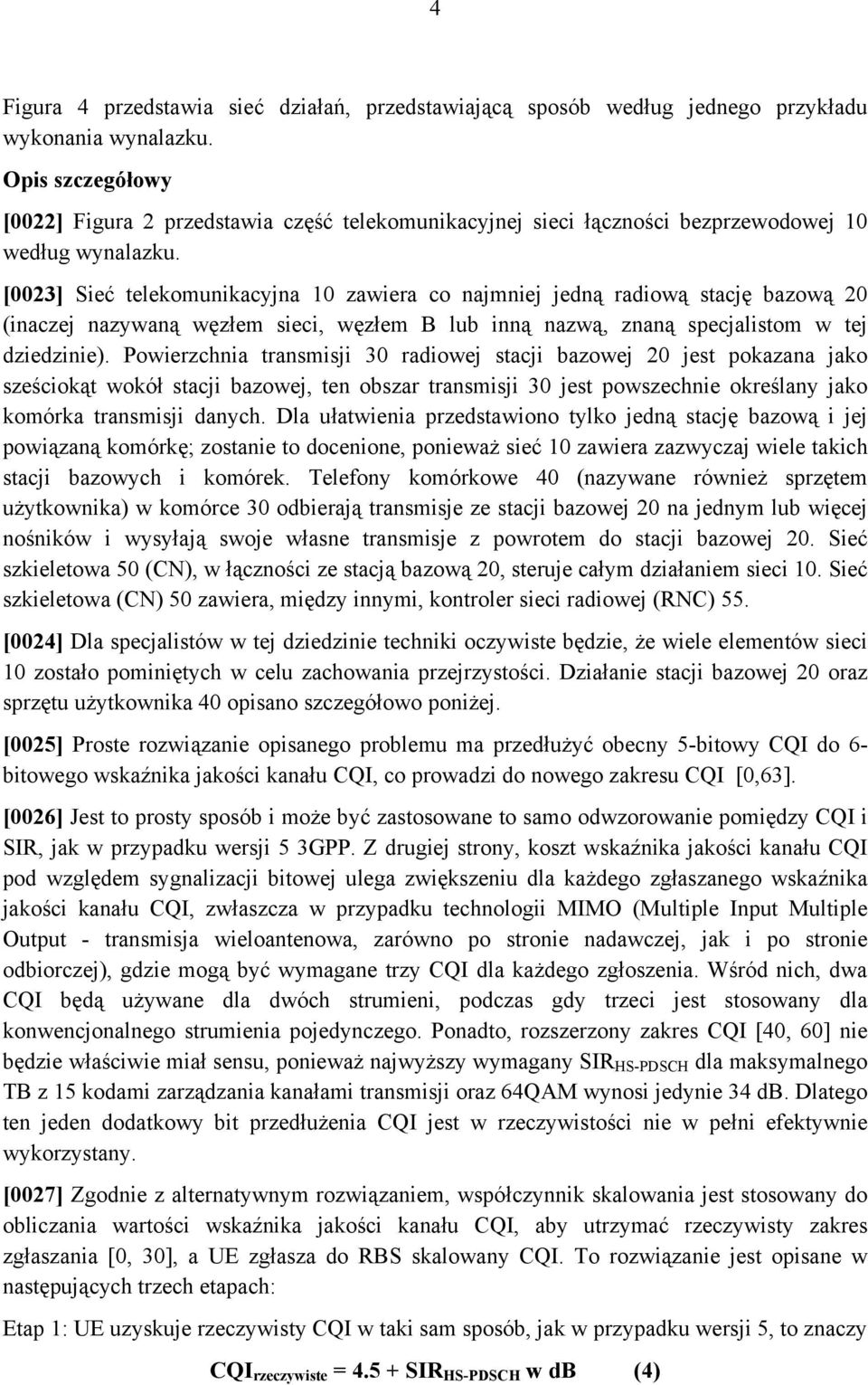

5 4 Figura 4 przedstawia sieć działań, przedstawiającą sposób według jednego przykładu wykonania wynalazku. Opis szczegółowy [0022] Figura 2 przedstawia część telekomunikacyjnej sieci łączności bezprzewodowej 10 według wynalazku. [0023] Sieć telekomunikacyjna 10 zawiera co najmniej jedną radiową stację bazową 20 (inaczej nazywaną węzłem sieci, węzłem B lub inną nazwą, znaną specjalistom w tej dziedzinie). Powierzchnia transmisji 30 radiowej stacji bazowej 20 jest pokazana jako sześciokąt wokół stacji bazowej, ten obszar transmisji 30 jest powszechnie określany jako komórka transmisji danych. Dla ułatwienia przedstawiono tylko jedną stację bazową i jej powiązaną komórkę; zostanie to docenione, ponieważ sieć 10 zawiera zazwyczaj wiele takich stacji bazowych i komórek. Telefony komórkowe 40 (nazywane również sprzętem użytkownika) w komórce 30 odbierają transmisje ze stacji bazowej 20 na jednym lub więcej nośników i wysyłają swoje własne transmisje z powrotem do stacji bazowej 20. Sieć szkieletowa 50 (CN), w łączności ze stacją bazową 20, steruje całym działaniem sieci 10. Sieć szkieletowa (CN) 50 zawiera, między innymi, kontroler sieci radiowej (RNC) 55. [0024] Dla specjalistów w tej dziedzinie techniki oczywiste będzie, że wiele elementów sieci 10 zostało pominiętych w celu zachowania przejrzystości. Działanie stacji bazowej 20 oraz sprzętu użytkownika 40 opisano szczegółowo poniżej. [0025] Proste rozwiązanie opisanego problemu ma przedłużyć obecny 5-bitowy CQI do 6- bitowego wskaźnika jakości kanału CQI, co prowadzi do nowego zakresu CQI [0,63]. [0026] Jest to prosty sposób i może być zastosowane to samo odwzorowanie pomiędzy CQI i SIR, jak w przypadku wersji 5 3GPP. Z drugiej strony, koszt wskaźnika jakości kanału CQI pod względem sygnalizacji bitowej ulega zwiększeniu dla każdego zgłaszanego wskaźnika jakości kanału CQI, zwłaszcza w przypadku technologii MIMO (Multiple Input Multiple Output - transmisja wieloantenowa, zarówno po stronie nadawczej, jak i po stronie odbiorczej), gdzie mogą być wymagane trzy CQI dla każdego zgłoszenia. Wśród nich, dwa CQI będą używane dla dwóch strumieni, podczas gdy trzeci jest stosowany dla konwencjonalnego strumienia pojedynczego. Ponadto, rozszerzony zakres CQI [40, 60] nie będzie właściwie miał sensu, ponieważ najwyższy wymagany SIR HS-PDSCH dla maksymalnego TB z 15 kodami zarządzania kanałami transmisji oraz 64QAM wynosi jedynie 34 db. Dlatego ten jeden dodatkowy bit przedłużenia CQI jest w rzeczywistości nie w pełni efektywnie wykorzystany. [0027] Zgodnie z alternatywnym rozwiązaniem, współczynnik skalowania jest stosowany do obliczania wartości wskaźnika jakości kanału CQI, aby utrzymać rzeczywisty zakres zgłaszania [0, 30], a UE zgłasza do RBS skalowany CQI. To rozwiązanie jest opisane w następujących trzech etapach: Etap 1: UE uzyskuje rzeczywisty CQI w taki sam sposób, jak w przypadku wersji 5, to znaczy CQI rzeczywiste = SIR HS-PDSCH w db (4)

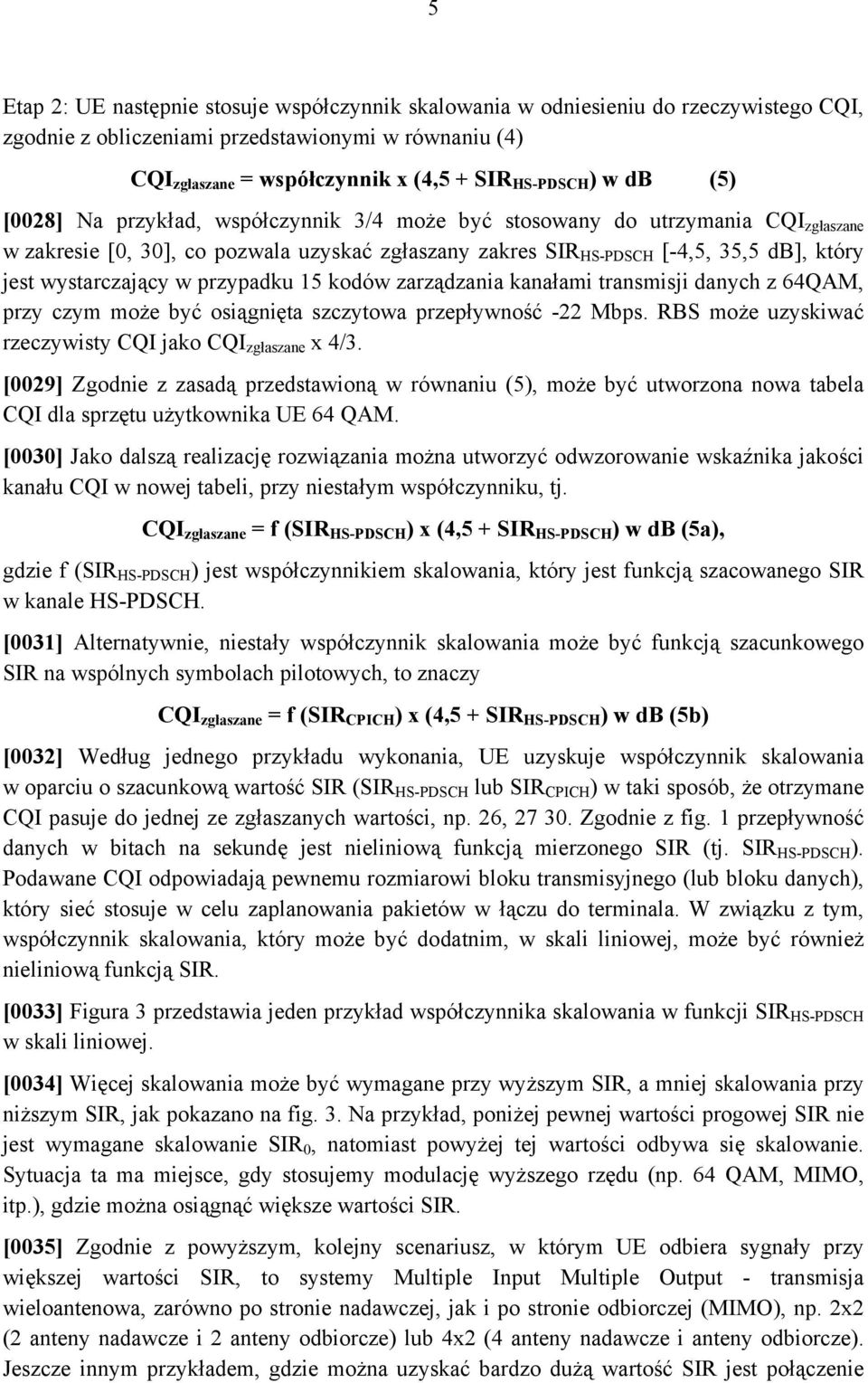

6 5 Etap 2: UE następnie stosuje współczynnik skalowania w odniesieniu do rzeczywistego CQI, zgodnie z obliczeniami przedstawionymi w równaniu (4) CQI zgłaszane = współczynnik x (4,5 + SIR HS-PDSCH ) w db (5) [0028] Na przykład, współczynnik 3/4 może być stosowany do utrzymania CQI zgłaszane w zakresie [0, 30], co pozwala uzyskać zgłaszany zakres SIR HS-PDSCH [-4,5, 35,5 db], który jest wystarczający w przypadku 15 kodów zarządzania kanałami transmisji danych z 64QAM, przy czym może być osiągnięta szczytowa przepływność -22 Mbps. RBS może uzyskiwać rzeczywisty CQI jako CQI zgłaszane x 4/3. [0029] Zgodnie z zasadą przedstawioną w równaniu (5), może być utworzona nowa tabela CQI dla sprzętu użytkownika UE 64 QAM. [0030] Jako dalszą realizację rozwiązania można utworzyć odwzorowanie wskaźnika jakości kanału CQI w nowej tabeli, przy niestałym współczynniku, tj. CQI zgłaszane = f (SIR HS-PDSCH ) x (4,5 + SIR HS-PDSCH ) w db (5a), gdzie f (SIR HS-PDSCH ) jest współczynnikiem skalowania, który jest funkcją szacowanego SIR w kanale HS-PDSCH. [0031] Alternatywnie, niestały współczynnik skalowania może być funkcją szacunkowego SIR na wspólnych symbolach pilotowych, to znaczy CQI zgłaszane = f (SIR CPICH ) x (4,5 + SIR HS-PDSCH ) w db (5b) [0032] Według jednego przykładu wykonania, UE uzyskuje współczynnik skalowania w oparciu o szacunkową wartość SIR (SIR HS-PDSCH lub SIR CPICH ) w taki sposób, że otrzymane CQI pasuje do jednej ze zgłaszanych wartości, np. 26, Zgodnie z fig. 1 przepływność danych w bitach na sekundę jest nieliniową funkcją mierzonego SIR (tj. SIR HS-PDSCH ). Podawane CQI odpowiadają pewnemu rozmiarowi bloku transmisyjnego (lub bloku danych), który sieć stosuje w celu zaplanowania pakietów w łączu do terminala. W związku z tym, współczynnik skalowania, który może być dodatnim, w skali liniowej, może być również nieliniową funkcją SIR. [0033] Figura 3 przedstawia jeden przykład współczynnika skalowania w funkcji SIR HS-PDSCH w skali liniowej. [0034] Więcej skalowania może być wymagane przy wyższym SIR, a mniej skalowania przy niższym SIR, jak pokazano na fig. 3. Na przykład, poniżej pewnej wartości progowej SIR nie jest wymagane skalowanie SIR 0, natomiast powyżej tej wartości odbywa się skalowanie. Sytuacja ta ma miejsce, gdy stosujemy modulację wyższego rzędu (np. 64 QAM, MIMO, itp.), gdzie można osiągnąć większe wartości SIR. [0035] Zgodnie z powyższym, kolejny scenariusz, w którym UE odbiera sygnały przy większej wartości SIR, to systemy Multiple Input Multiple Output - transmisja wieloantenowa, zarówno po stronie nadawczej, jak i po stronie odbiorczej (MIMO), np. 2x2 (2 anteny nadawcze i 2 anteny odbiorcze) lub 4x2 (4 anteny nadawcze i anteny odbiorcze). Jeszcze innym przykładem, gdzie można uzyskać bardzo dużą wartość SIR jest połączenie

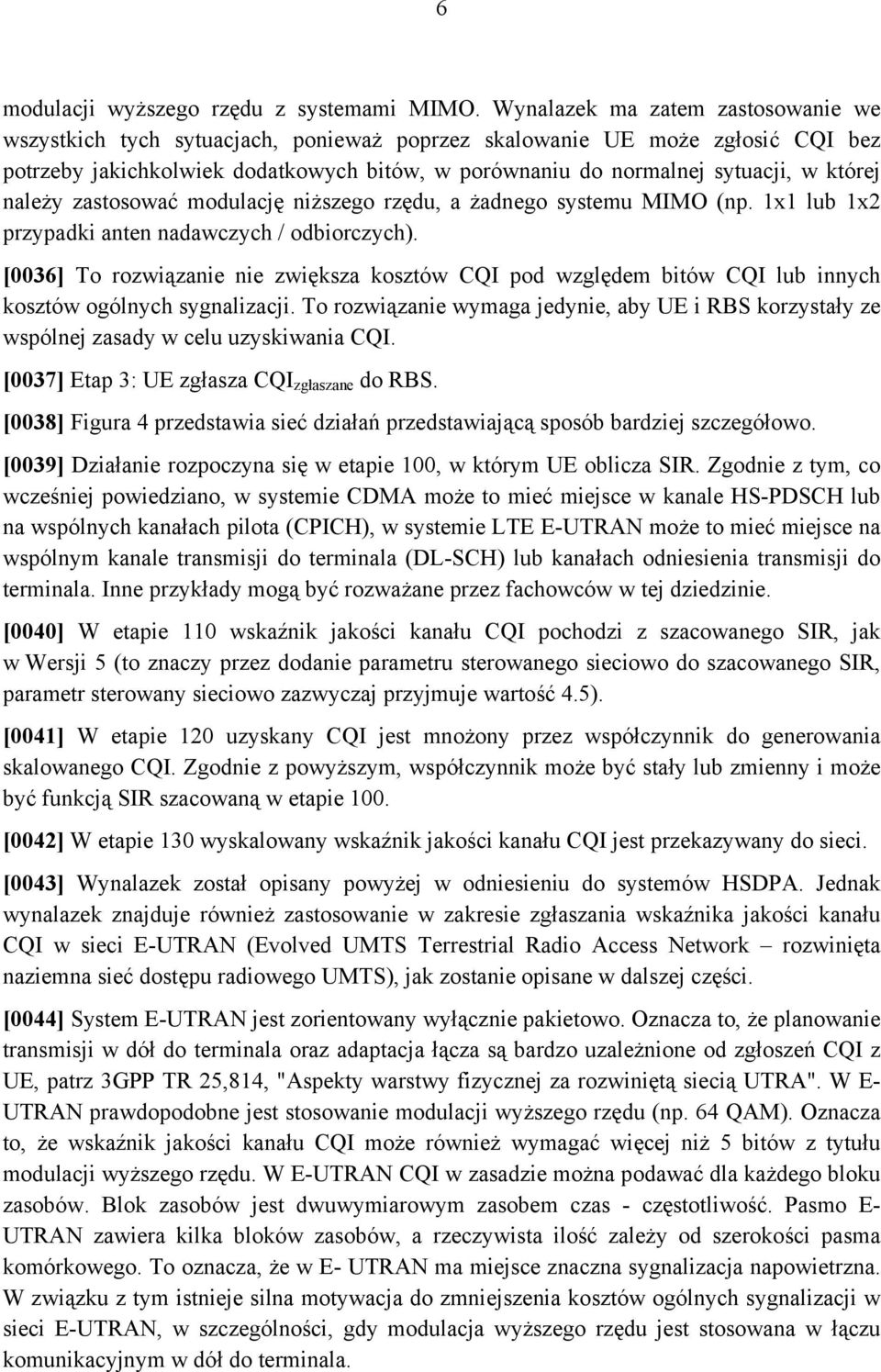

7 6 modulacji wyższego rzędu z systemami MIMO. Wynalazek ma zatem zastosowanie we wszystkich tych sytuacjach, ponieważ poprzez skalowanie UE może zgłosić CQI bez potrzeby jakichkolwiek dodatkowych bitów, w porównaniu do normalnej sytuacji, w której należy zastosować modulację niższego rzędu, a żadnego systemu MIMO (np. 1x1 lub 1x2 przypadki anten nadawczych / odbiorczych). [0036] To rozwiązanie nie zwiększa kosztów CQI pod względem bitów CQI lub innych kosztów ogólnych sygnalizacji. To rozwiązanie wymaga jedynie, aby UE i RBS korzystały ze wspólnej zasady w celu uzyskiwania CQI. [0037] Etap 3: UE zgłasza CQI zgłaszane do RBS. [0038] Figura 4 przedstawia sieć działań przedstawiającą sposób bardziej szczegółowo. [0039] Działanie rozpoczyna się w etapie 100, w którym UE oblicza SIR. Zgodnie z tym, co wcześniej powiedziano, w systemie CDMA może to mieć miejsce w kanale HS-PDSCH lub na wspólnych kanałach pilota (CPICH), w systemie LTE E-UTRAN może to mieć miejsce na wspólnym kanale transmisji do terminala (DL-SCH) lub kanałach odniesienia transmisji do terminala. Inne przykłady mogą być rozważane przez fachowców w tej dziedzinie. [0040] W etapie 110 wskaźnik jakości kanału CQI pochodzi z szacowanego SIR, jak w Wersji 5 (to znaczy przez dodanie parametru sterowanego sieciowo do szacowanego SIR, parametr sterowany sieciowo zazwyczaj przyjmuje wartość 4.5). [0041] W etapie 120 uzyskany CQI jest mnożony przez współczynnik do generowania skalowanego CQI. Zgodnie z powyższym, współczynnik może być stały lub zmienny i może być funkcją SIR szacowaną w etapie 100. [0042] W etapie 130 wyskalowany wskaźnik jakości kanału CQI jest przekazywany do sieci. [0043] Wynalazek został opisany powyżej w odniesieniu do systemów HSDPA. Jednak wynalazek znajduje również zastosowanie w zakresie zgłaszania wskaźnika jakości kanału CQI w sieci E-UTRAN (Evolved UMTS Terrestrial Radio Access Network rozwinięta naziemna sieć dostępu radiowego UMTS), jak zostanie opisane w dalszej części. [0044] System E-UTRAN jest zorientowany wyłącznie pakietowo. Oznacza to, że planowanie transmisji w dół do terminala oraz adaptacja łącza są bardzo uzależnione od zgłoszeń CQI z UE, patrz 3GPP TR 25,814, "Aspekty warstwy fizycznej za rozwiniętą siecią UTRA". W E- UTRAN prawdopodobne jest stosowanie modulacji wyższego rzędu (np. 64 QAM). Oznacza to, że wskaźnik jakości kanału CQI może również wymagać więcej niż 5 bitów z tytułu modulacji wyższego rzędu. W E-UTRAN CQI w zasadzie można podawać dla każdego bloku zasobów. Blok zasobów jest dwuwymiarowym zasobem czas - częstotliwość. Pasmo E- UTRAN zawiera kilka bloków zasobów, a rzeczywista ilość zależy od szerokości pasma komórkowego. To oznacza, że w E- UTRAN ma miejsce znaczna sygnalizacja napowietrzna. W związku z tym istnieje silna motywacja do zmniejszenia kosztów ogólnych sygnalizacji w sieci E-UTRAN, w szczególności, gdy modulacja wyższego rzędu jest stosowana w łączu komunikacyjnym w dół do terminala.

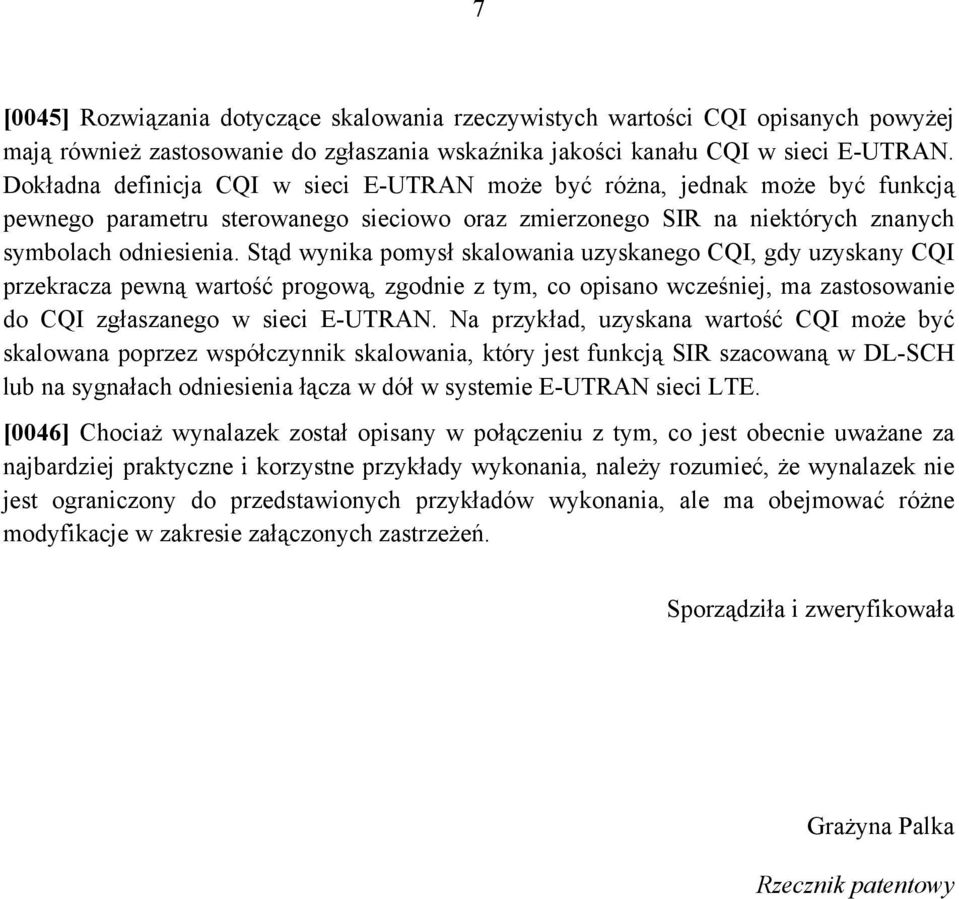

8 7 [0045] Rozwiązania dotyczące skalowania rzeczywistych wartości CQI opisanych powyżej mają również zastosowanie do zgłaszania wskaźnika jakości kanału CQI w sieci E-UTRAN. Dokładna definicja CQI w sieci E-UTRAN może być różna, jednak może być funkcją pewnego parametru sterowanego sieciowo oraz zmierzonego SIR na niektórych znanych symbolach odniesienia. Stąd wynika pomysł skalowania uzyskanego CQI, gdy uzyskany CQI przekracza pewną wartość progową, zgodnie z tym, co opisano wcześniej, ma zastosowanie do CQI zgłaszanego w sieci E-UTRAN. Na przykład, uzyskana wartość CQI może być skalowana poprzez współczynnik skalowania, który jest funkcją SIR szacowaną w DL-SCH lub na sygnałach odniesienia łącza w dół w systemie E-UTRAN sieci LTE. [0046] Chociaż wynalazek został opisany w połączeniu z tym, co jest obecnie uważane za najbardziej praktyczne i korzystne przykłady wykonania, należy rozumieć, że wynalazek nie jest ograniczony do przedstawionych przykładów wykonania, ale ma obejmować różne modyfikacje w zakresie załączonych zastrzeżeń. Sporządziła i zweryfikowała Grażyna Palka Rzecznik patentowy

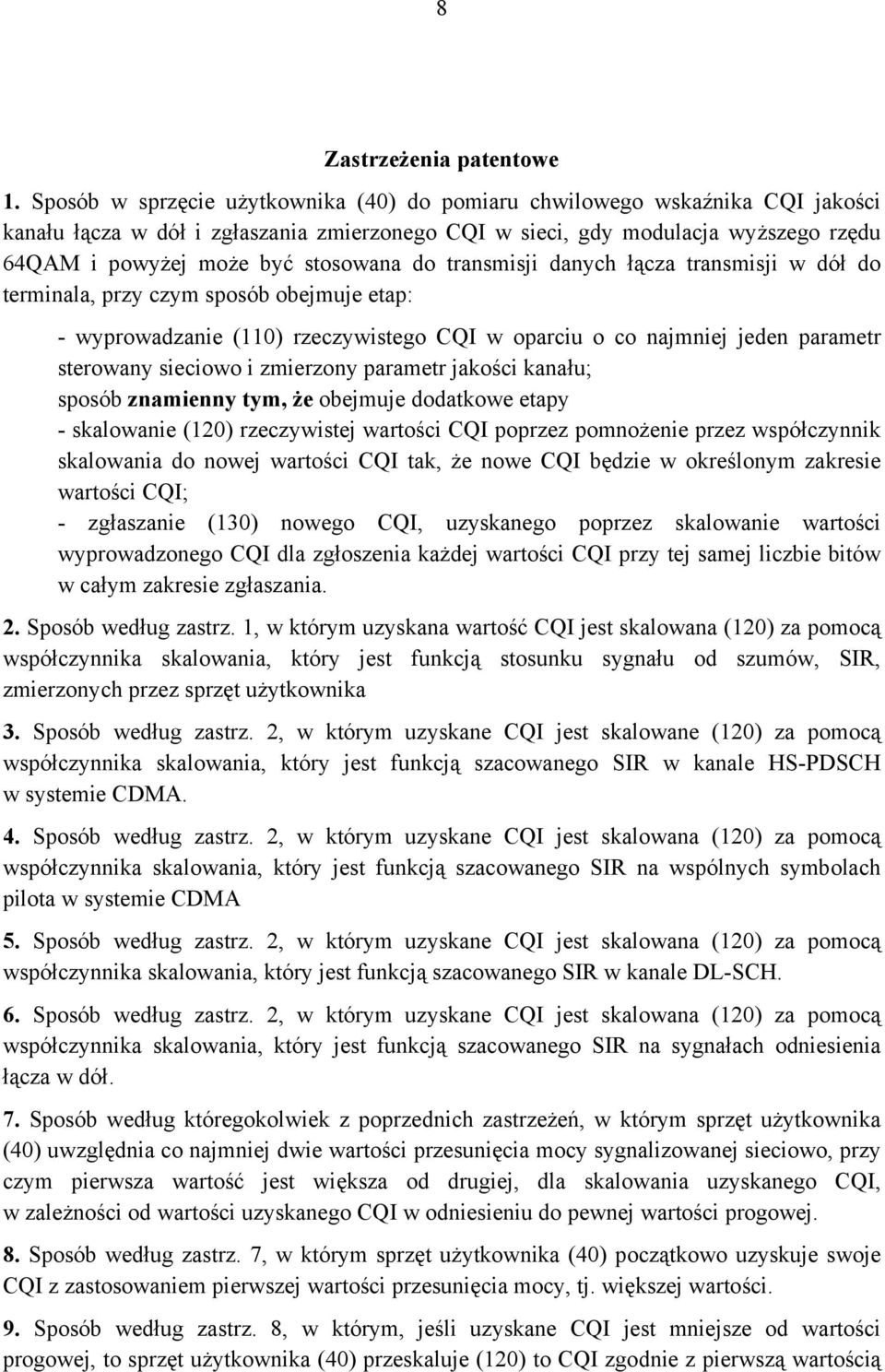

9 8 Zastrzeżenia patentowe 1. Sposób w sprzęcie użytkownika (40) do pomiaru chwilowego wskaźnika CQI jakości kanału łącza w dół i zgłaszania zmierzonego CQI w sieci, gdy modulacja wyższego rzędu 64QAM i powyżej może być stosowana do transmisji danych łącza transmisji w dół do terminala, przy czym sposób obejmuje etap: - wyprowadzanie (110) rzeczywistego CQI w oparciu o co najmniej jeden parametr sterowany sieciowo i zmierzony parametr jakości kanału; sposób znamienny tym, że obejmuje dodatkowe etapy - skalowanie (120) rzeczywistej wartości CQI poprzez pomnożenie przez współczynnik skalowania do nowej wartości CQI tak, że nowe CQI będzie w określonym zakresie wartości CQI; - zgłaszanie (130) nowego CQI, uzyskanego poprzez skalowanie wartości wyprowadzonego CQI dla zgłoszenia każdej wartości CQI przy tej samej liczbie bitów w całym zakresie zgłaszania. 2. Sposób według zastrz. 1, w którym uzyskana wartość CQI jest skalowana (120) za pomocą współczynnika skalowania, który jest funkcją stosunku sygnału od szumów, SIR, zmierzonych przez sprzęt użytkownika 3. Sposób według zastrz. 2, w którym uzyskane CQI jest skalowane (120) za pomocą współczynnika skalowania, który jest funkcją szacowanego SIR w kanale HS-PDSCH w systemie CDMA. 4. Sposób według zastrz. 2, w którym uzyskane CQI jest skalowana (120) za pomocą współczynnika skalowania, który jest funkcją szacowanego SIR na wspólnych symbolach pilota w systemie CDMA 5. Sposób według zastrz. 2, w którym uzyskane CQI jest skalowana (120) za pomocą współczynnika skalowania, który jest funkcją szacowanego SIR w kanale DL-SCH. 6. Sposób według zastrz. 2, w którym uzyskane CQI jest skalowana (120) za pomocą współczynnika skalowania, który jest funkcją szacowanego SIR na sygnałach odniesienia łącza w dół. 7. Sposób według któregokolwiek z poprzednich zastrzeżeń, w którym sprzęt użytkownika (40) uwzględnia co najmniej dwie wartości przesunięcia mocy sygnalizowanej sieciowo, przy czym pierwsza wartość jest większa od drugiej, dla skalowania uzyskanego CQI, w zależności od wartości uzyskanego CQI w odniesieniu do pewnej wartości progowej. 8. Sposób według zastrz. 7, w którym sprzęt użytkownika (40) początkowo uzyskuje swoje CQI z zastosowaniem pierwszej wartości przesunięcia mocy, tj. większej wartości. 9. Sposób według zastrz. 8, w którym, jeśli uzyskane CQI jest mniejsze od wartości progowej, to sprzęt użytkownika (40) przeskaluje (120) to CQI zgodnie z pierwszą wartością
