1 Szerokopasmowy dostęp do Internetu Broadband Internet Access dr inż. Stanisław Wszelak

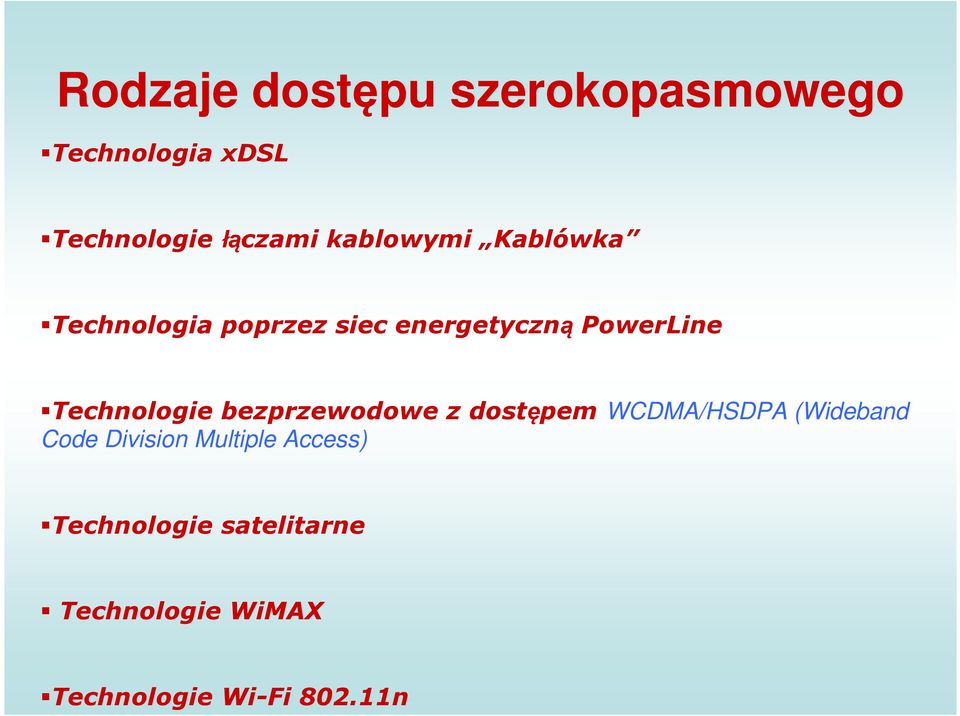

2 Rodzaje dostępu szerokopasmowego Technologia xdsl Technologie łączami kablowymi Kablówka Technologia poprzez siec energetyczną PowerLine Technologie bezprzewodowe z dostępem WCDMA/HSDPA (Wideband Code Division Multiple Access) Technologie satelitarne Technologie WiMAX Technologie Wi-Fi n

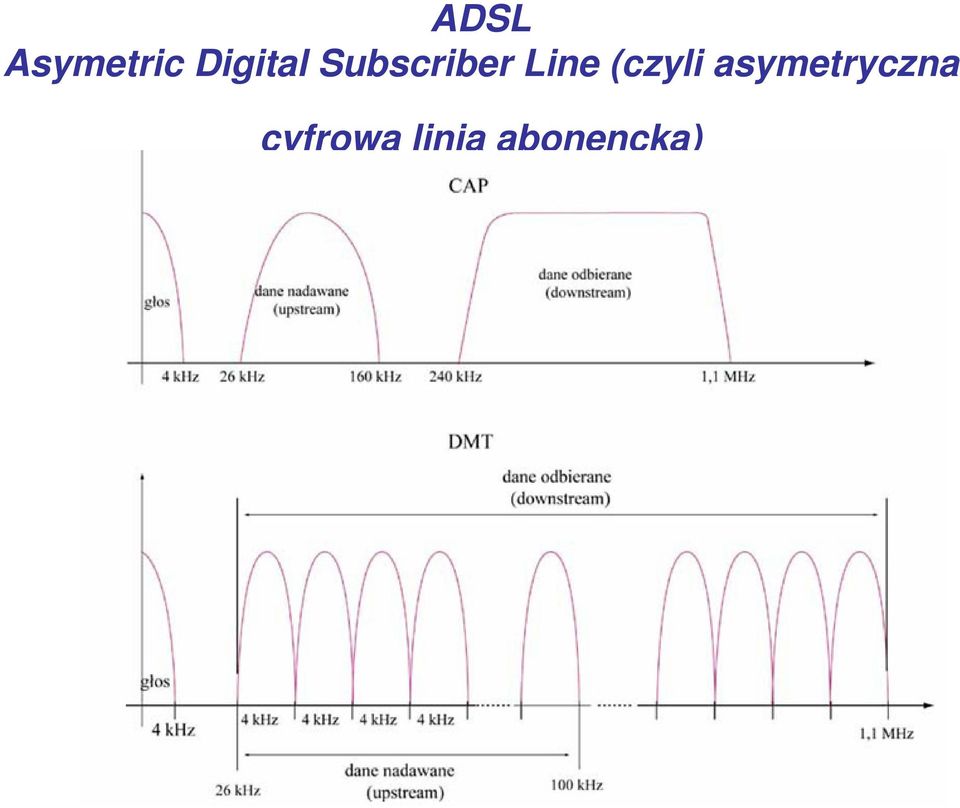

3 ADSL Asymetric Digital Subscriber Line (czyli asymetryczna cyfrowa linia abonencka)

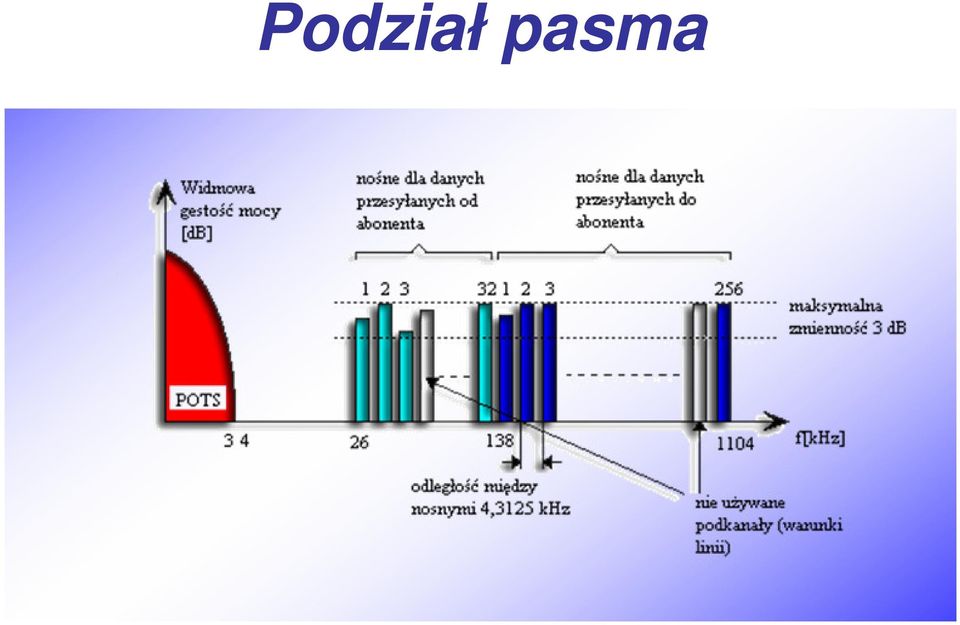

4 Podział pasma

5 Parametry pasma ADSL W pełni cyfrowa transmisja w kierunku od serwera do użytkownika odbywać się może z szybkością: -1,5-9 Mb/s, Down Kb/s. UP ADSL wykorzystuje technikę DMT (Discrete MultiTone) w celu poszerzenia pasma częstotliwości przenoszonego kablem miedzianym (od 20 KHz do 1,1 MHz, podczas gdy tradycyjna telefonia korzysta z wąskiego fragmentu pasma od 300 do 3400 Hz). Podział pasma transferu danych pozwala na zwielokrotnienie kanałów transmisji; dane przysłane są równolegle na 256 różnych częstotliwościach nośnych, zwanych tonami. ADSL wymaga zastosowania specjalnych modemów oraz wielu specjalnych central telefonicznych rozmieszczonych w niewielkich odległościach od siebie. Maksymalny zasięg, przy wykorzystaniu typowych kabli telefonicznych, ograniczony jest do około 5 km. Dodatkowo, niska jakość kabli oznacza mniejszy zasięg i spadek szybkości transmisji. Z tych powodów stosowanie połączeń ADSL możliwe (opłacalne) jest praktycznie tylko w warunkach miejskich.

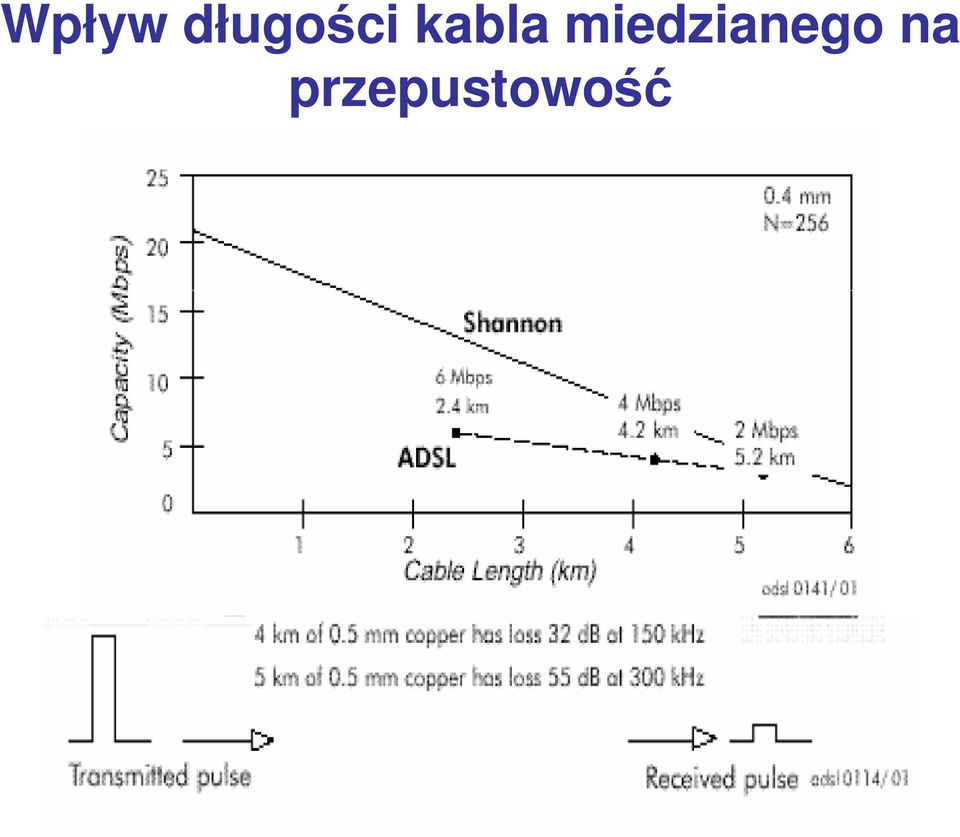

6 Wpływ długości kabla miedzianego na przepustowość

7 Przyszłość DSL DSL oferuje 15 Mb/s Upstream i 8Mb/s Downstream.

8 Kablówka 3 generacji Telewizja kiedy chcę a nie kiedy jak leci Internet z wolnymi zasobami dyskowymi

9 Terminale

10 Proces przetwarzania sygnału w stacji czołowej

11 Dystrybucja VLAN

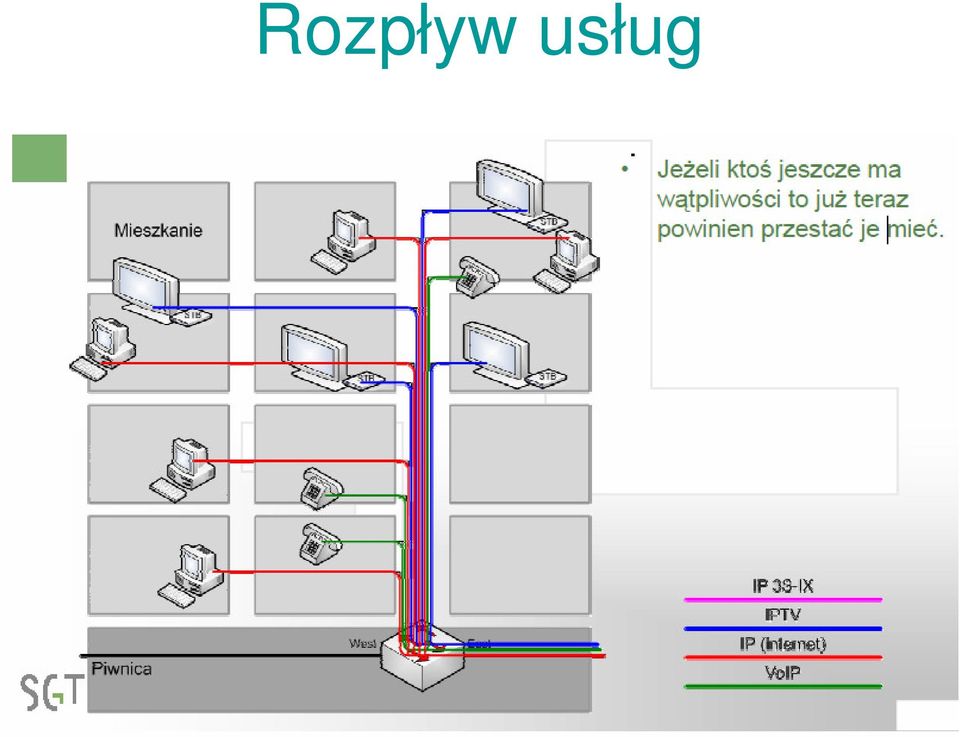

12 Rozpływ usług

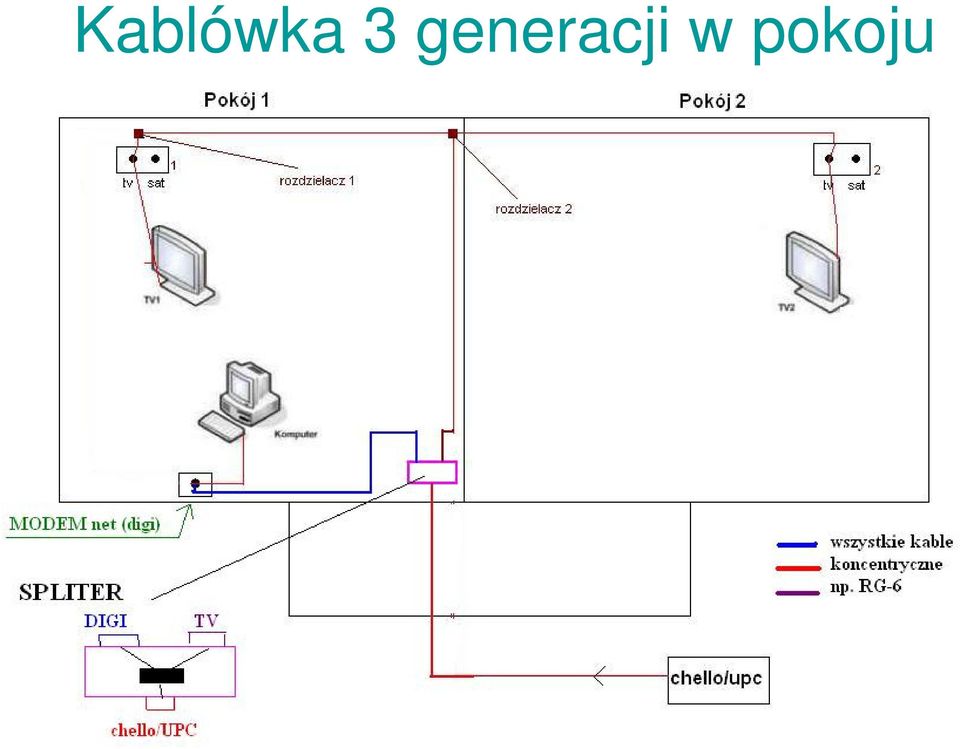

13 Kablówka 3 generacji w pokoju

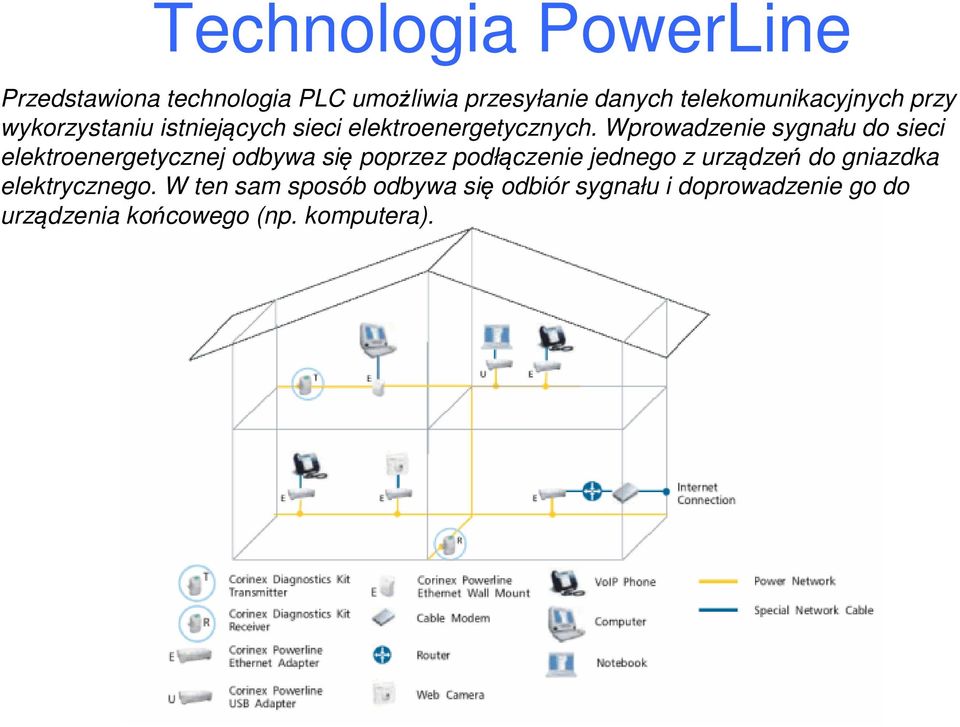

14 Technologia PowerLine Przedstawiona technologia PLC umożliwia przesyłanie danych telekomunikacyjnych przy wykorzystaniu istniejących sieci elektroenergetycznych. Wprowadzenie sygnału do sieci elektroenergetycznej odbywa się poprzez podłączenie jednego z urządzeń do gniazdka elektrycznego. W ten sam sposób odbywa się odbiór sygnału i doprowadzenie go do urządzenia końcowego (np. komputera).

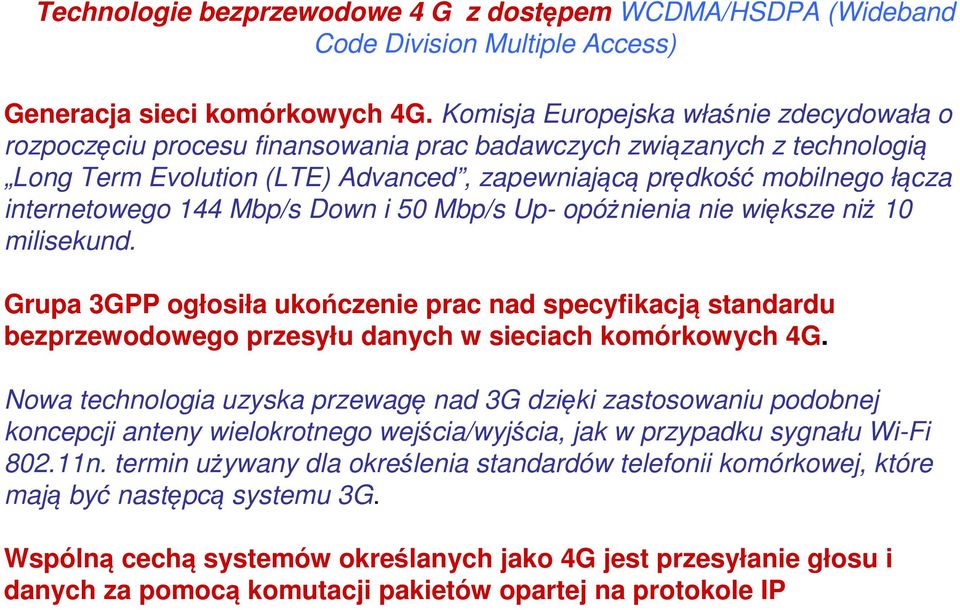

15 Technologie bezprzewodowe 4 G z dostępem WCDMA/HSDPA (Wideband Code Division Multiple Access) Generacja sieci komórkowych 4G. Komisja Europejska właśnie zdecydowała o rozpoczęciu procesu finansowania prac badawczych związanych z technologią Long Term Evolution (LTE) Advanced, zapewniającą prędkość mobilnego łącza internetowego 144 Mbp/s Down i 50 Mbp/s Up- opóżnienia nie większe niż 10 milisekund. Grupa 3GPP ogłosiła ukończenie prac nad specyfikacją standardu bezprzewodowego przesyłu danych w sieciach komórkowych 4G. Nowa technologia uzyska przewagę nad 3G dzięki zastosowaniu podobnej koncepcji anteny wielokrotnego wejścia/wyjścia, jak w przypadku sygnału Wi-Fi n. termin używany dla określenia standardów telefonii komórkowej, które mają być następcą systemu 3G. Wspólną cechą systemów określanych jako 4G jest przesyłanie głosu i danych za pomocą komutacji pakietów opartej na protokole IP

16 Broadband Interactive (BBI) System dwukierunkowa szerokopasmowa transmisja danych przez satelitę kanał zwrotny - pasmo Ka (30 GHz)

17 Eutelsat Do odbioru usługi niezbędny jest zestaw sprzętowy, w skład którego wchodzi: - antena satelitarna o średnicy 79 cm, - interaktywny konwerter (dwukierunkowy), - terminal, - kable, - narzędzie do ustawienia anteny. Nielimitowane opcje transferu: 512/96 kb/s, 1024/128 kb/s i 2048/128 kb/s.

18 W III kwartale 2010 roku Eutelsat umieści na orbicie nowego satelitę KA-SAT, który będzie służył przede wszystkim realizowaniu usług szerokopasmowych w Europie. Całkowita pojemność satelity KA-SAT będzie wynosić 70Gbps, co pozwoli zaoferować usługi szerokopasmowe z prędkościami downlink do 10 Mbps oraz uplink do 1Mbps.

19

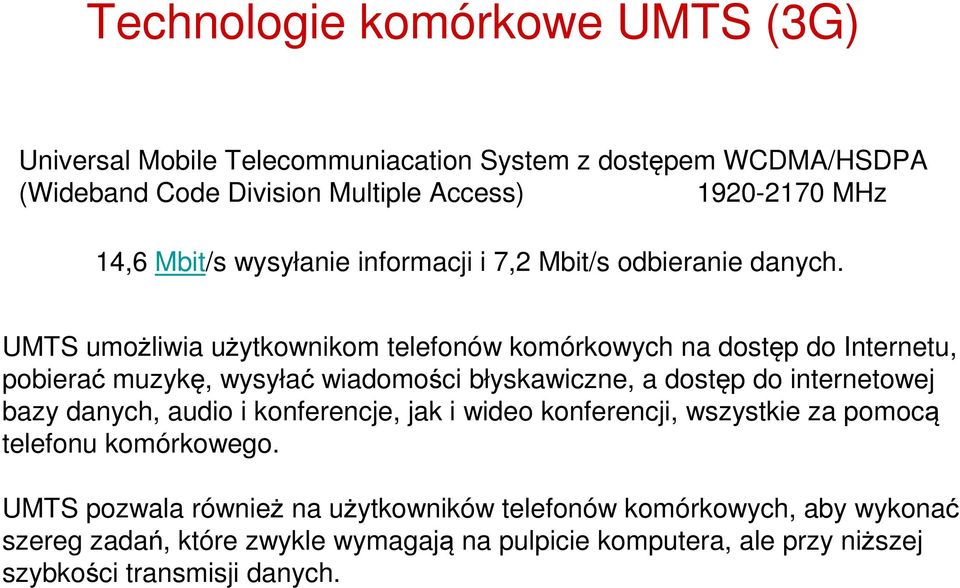

20 Technologie komórkowe UMTS (3G) Universal Mobile Telecommuniacation System z dostępem WCDMA/HSDPA (Wideband Code Division Multiple Access) MHz 14,6 Mbit/s wysyłanie informacji i 7,2 Mbit/s odbieranie danych. UMTS umożliwia użytkownikom telefonów komórkowych na dostęp do Internetu, pobierać muzykę, wysyłać wiadomości błyskawiczne, a dostęp do internetowej bazy danych, audio i konferencje, jak i wideo konferencji, wszystkie za pomocą telefonu komórkowego. UMTS pozwala również na użytkowników telefonów komórkowych, aby wykonać szereg zadań, które zwykle wymagają na pulpicie komputera, ale przy niższej szybkości transmisji danych.

21

22 Usługi sieci UMTS UMTS to integracja wszelkich, dotychczasowych systemów komunikacji ruchomej (komórkowych, satelitarnych, przywoławczych).

23 Technologie bezprzewodowe WiMAX i Wi-fi.

24 WLAN n

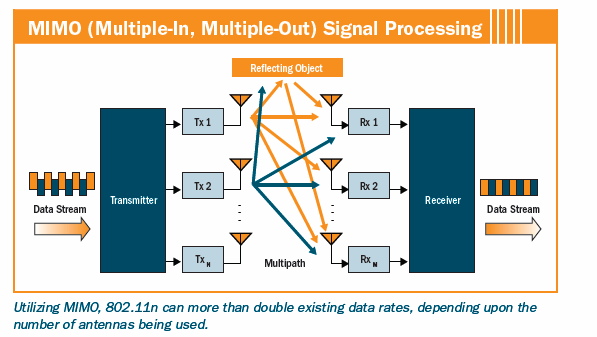

25 802.11n

26 802.11n

27 Wimax
