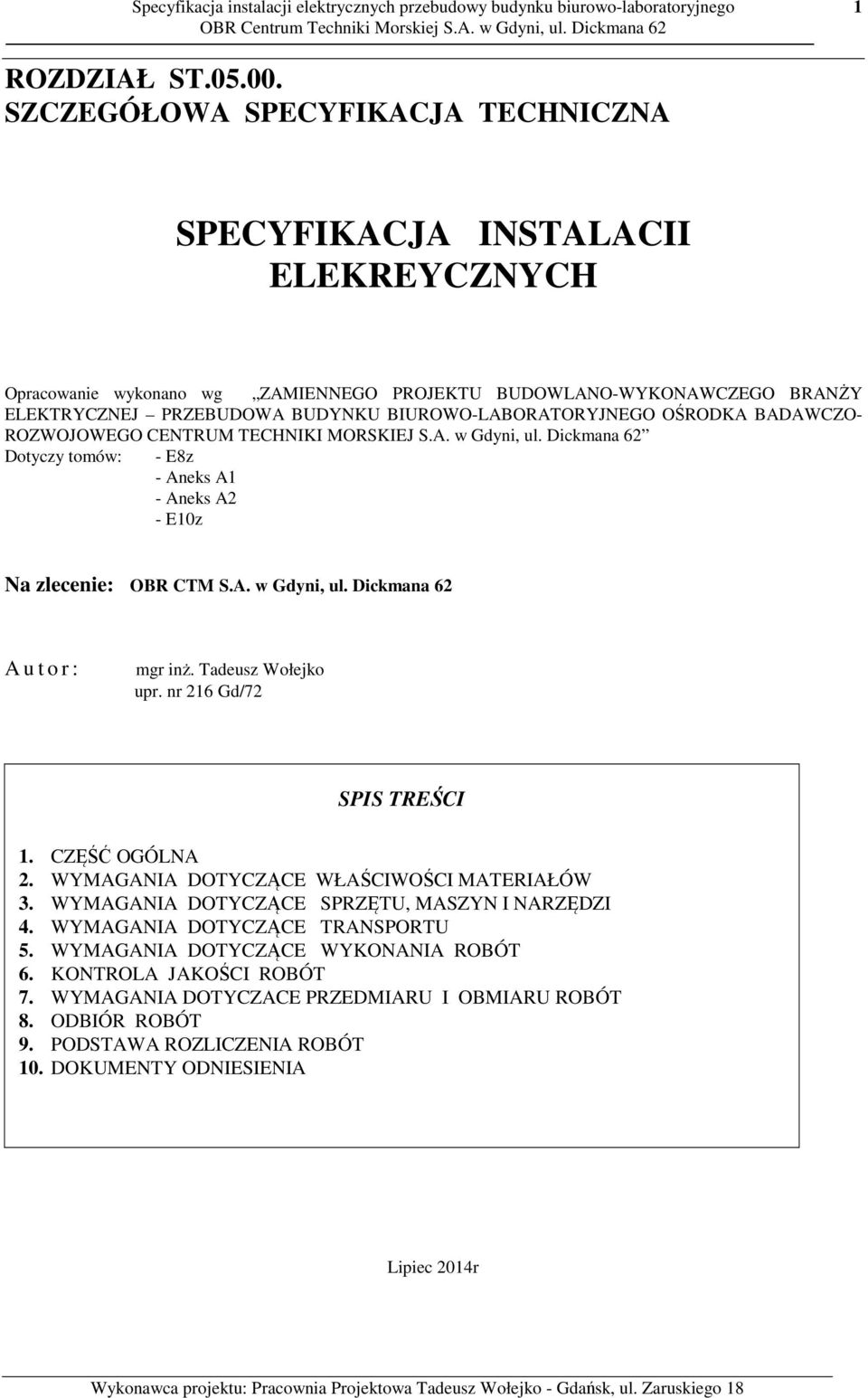

1 1 ROZDZIAŁ ST SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SPECYFIKACJA INSTALACII ELEKREYCZNYCH Opracowanie wykonano wg ZAMIENNEGO PROJEKTU BUDOWLANO-WYKONAWCZEGO BRANŻY ELEKTRYCZNEJ PRZEBUDOWA BUDYNKU BIUROWO-LABORATORYJNEGO OŚRODKA BADAWCZO- ROZWOJOWEGO CENTRUM TECHNIKI MORSKIEJ S.A. w Gdyni, ul. Dickmana 62 Dotyczy tomów: - E8z - Aneks A1 - Aneks A2 - E10z Na zlecenie: OBR CTM S.A. w Gdyni, ul. Dickmana 62 A u t o r : mgr inż. Tadeusz Wołejko upr. nr 216 Gd/72 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI MATERIAŁÓW 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. WYMAGANIA DOTYCZACE PRZEDMIARU I OBMIARU ROBÓT 8. ODBIÓR ROBÓT 9. PODSTAWA ROZLICZENIA ROBÓT 10. DOKUMENTY ODNIESIENIA Lipiec 2014r

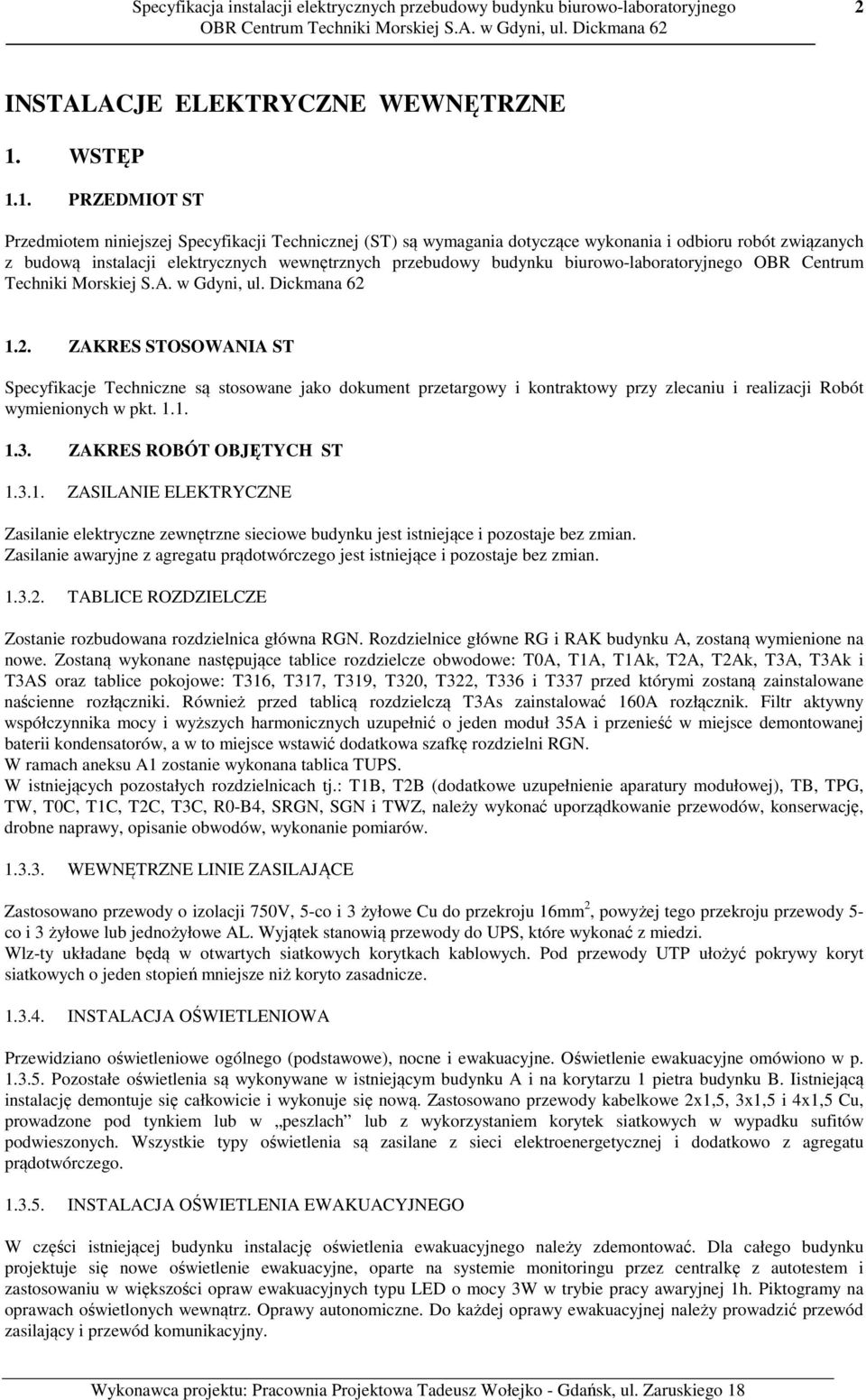

2 2 INSTALACJE ELEKTRYCZNE WEWNĘTRZNE 1. WSTĘP 1.1. PRZEDMIOT ST Przedmiotem niniejszej Specyfikacji Technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z budową instalacji elektrycznych wewnętrznych przebudowy budynku biurowo-laboratoryjnego OBR Centrum Techniki Morskiej S.A. w Gdyni, ul. Dickmana ZAKRES STOSOWANIA ST Specyfikacje Techniczne są stosowane jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w pkt ZAKRES ROBÓT OBJĘTYCH ST ZASILANIE ELEKTRYCZNE Zasilanie elektryczne zewnętrzne sieciowe budynku jest istniejące i pozostaje bez zmian. Zasilanie awaryjne z agregatu prądotwórczego jest istniejące i pozostaje bez zmian TABLICE ROZDZIELCZE Zostanie rozbudowana rozdzielnica główna RGN. Rozdzielnice główne RG i RAK budynku A, zostaną wymienione na nowe. Zostaną wykonane następujące tablice rozdzielcze obwodowe: T0A, T1A, T1Ak, T2A, T2Ak, T3A, T3Ak i T3AS oraz tablice pokojowe: T316, T317, T319, T320, T322, T336 i T337 przed którymi zostaną zainstalowane naścienne rozłączniki. Również przed tablicą rozdzielczą T3As zainstalować 160A rozłącznik. Filtr aktywny współczynnika mocy i wyższych harmonicznych uzupełnić o jeden moduł 35A i przenieść w miejsce demontowanej baterii kondensatorów, a w to miejsce wstawić dodatkowa szafkę rozdzielni RGN. W ramach aneksu A1 zostanie wykonana tablica TUPS. W istniejących pozostałych rozdzielnicach tj.: T1B, T2B (dodatkowe uzupełnienie aparatury modułowej), TB, TPG, TW, T0C, T1C, T2C, T3C, R0-B4, SRGN, SGN i TWZ, należy wykonać uporządkowanie przewodów, konserwację, drobne naprawy, opisanie obwodów, wykonanie pomiarów WEWNĘTRZNE LINIE ZASILAJĄCE Zastosowano przewody o izolacji 750V, 5-co i 3 żyłowe Cu do przekroju 16mm 2, powyżej tego przekroju przewody 5- co i 3 żyłowe lub jednożyłowe AL. Wyjątek stanowią przewody do UPS, które wykonać z miedzi. Wlz-ty układane będą w otwartych siatkowych korytkach kablowych. Pod przewody UTP ułożyć pokrywy koryt siatkowych o jeden stopień mniejsze niż koryto zasadnicze INSTALACJA OŚWIETLENIOWA Przewidziano oświetleniowe ogólnego (podstawowe), nocne i ewakuacyjne. Oświetlenie ewakuacyjne omówiono w p Pozostałe oświetlenia są wykonywane w istniejącym budynku A i na korytarzu 1 pietra budynku B. Iistniejącą instalację demontuje się całkowicie i wykonuje się nową. Zastosowano przewody kabelkowe 2x1,5, 3x1,5 i 4x1,5 Cu, prowadzone pod tynkiem lub w peszlach lub z wykorzystaniem korytek siatkowych w wypadku sufitów podwieszonych. Wszystkie typy oświetlenia są zasilane z sieci elektroenergetycznej i dodatkowo z agregatu prądotwórczego INSTALACJA OŚWIETLENIA EWAKUACYJNEGO W części istniejącej budynku instalację oświetlenia ewakuacyjnego należy zdemontować. Dla całego budynku projektuje się nowe oświetlenie ewakuacyjne, oparte na systemie monitoringu przez centralkę z autotestem i zastosowaniu w większości opraw ewakuacyjnych typu LED o mocy 3W w trybie pracy awaryjnej 1h. Piktogramy na oprawach oświetlonych wewnątrz. Oprawy autonomiczne. Do każdej oprawy ewakuacyjnej należy prowadzić przewód zasilający i przewód komunikacyjny.

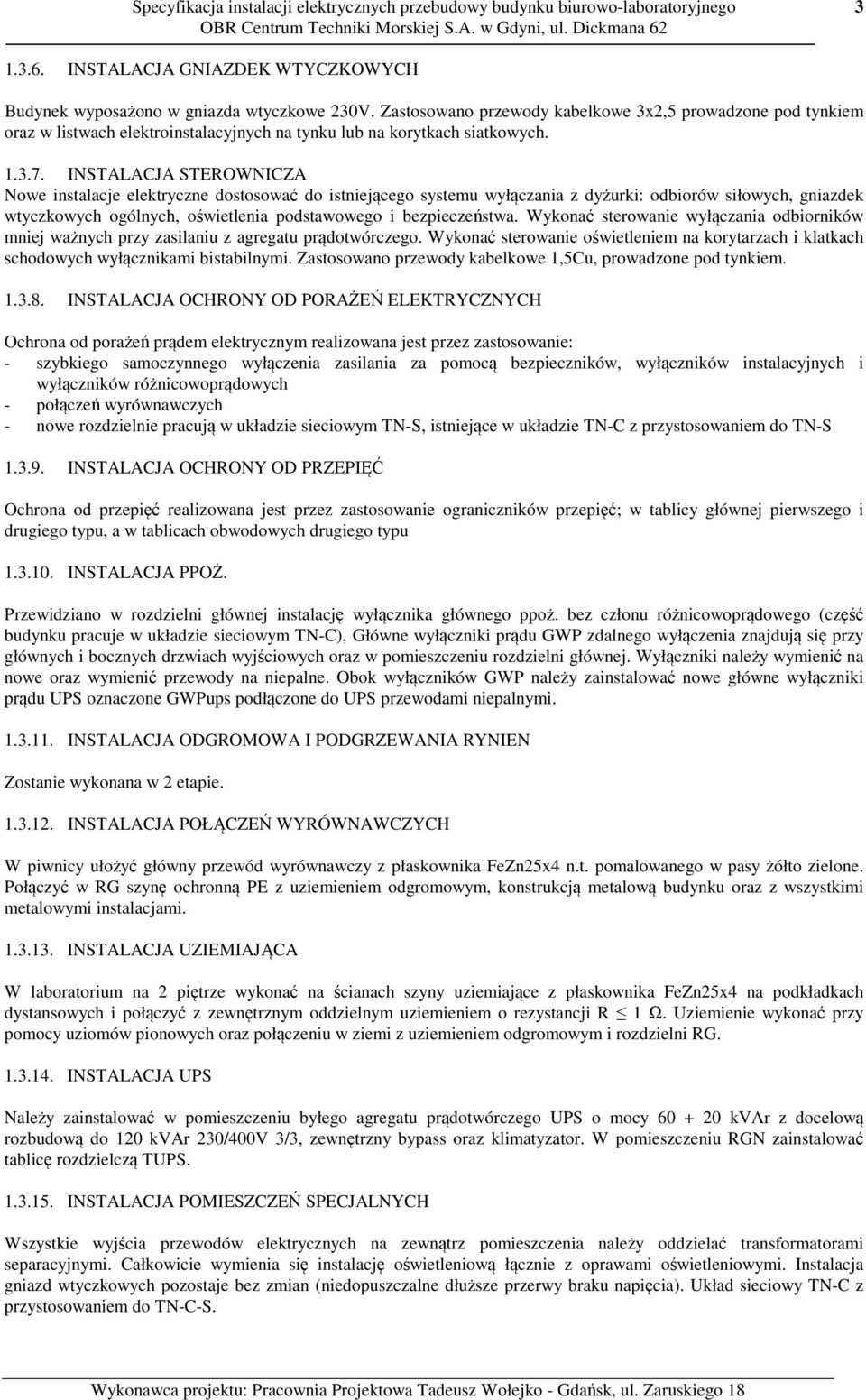

3 INSTALACJA GNIAZDEK WTYCZKOWYCH Budynek wyposażono w gniazda wtyczkowe 230V. Zastosowano przewody kabelkowe 3x2,5 prowadzone pod tynkiem oraz w listwach elektroinstalacyjnych na tynku lub na korytkach siatkowych INSTALACJA STEROWNICZA Nowe instalacje elektryczne dostosować do istniejącego systemu wyłączania z dyżurki: odbiorów siłowych, gniazdek wtyczkowych ogólnych, oświetlenia podstawowego i bezpieczeństwa. Wykonać sterowanie wyłączania odbiorników mniej ważnych przy zasilaniu z agregatu prądotwórczego. Wykonać sterowanie oświetleniem na korytarzach i klatkach schodowych wyłącznikami bistabilnymi. Zastosowano przewody kabelkowe 1,5Cu, prowadzone pod tynkiem INSTALACJA OCHRONY OD PORAŻEŃ ELEKTRYCZNYCH Ochrona od porażeń prądem elektrycznym realizowana jest przez zastosowanie: - szybkiego samoczynnego wyłączenia zasilania za pomocą bezpieczników, wyłączników instalacyjnych i wyłączników różnicowoprądowych - połączeń wyrównawczych - nowe rozdzielnie pracują w układzie sieciowym TN-S, istniejące w układzie TN-C z przystosowaniem do TN-S INSTALACJA OCHRONY OD PRZEPIĘĆ Ochrona od przepięć realizowana jest przez zastosowanie ograniczników przepięć; w tablicy głównej pierwszego i drugiego typu, a w tablicach obwodowych drugiego typu INSTALACJA PPOŻ. Przewidziano w rozdzielni głównej instalację wyłącznika głównego ppoż. bez członu różnicowoprądowego (część budynku pracuje w układzie sieciowym TN-C), Główne wyłączniki prądu GWP zdalnego wyłączenia znajdują się przy głównych i bocznych drzwiach wyjściowych oraz w pomieszczeniu rozdzielni głównej. Wyłączniki należy wymienić na nowe oraz wymienić przewody na niepalne. Obok wyłączników GWP należy zainstalować nowe główne wyłączniki prądu UPS oznaczone GWPups podłączone do UPS przewodami niepalnymi INSTALACJA ODGROMOWA I PODGRZEWANIA RYNIEN Zostanie wykonana w 2 etapie INSTALACJA POŁĄCZEŃ WYRÓWNAWCZYCH W piwnicy ułożyć główny przewód wyrównawczy z płaskownika FeZn25x4 n.t. pomalowanego w pasy żółto zielone. Połączyć w RG szynę ochronną PE z uziemieniem odgromowym, konstrukcją metalową budynku oraz z wszystkimi metalowymi instalacjami INSTALACJA UZIEMIAJĄCA W laboratorium na 2 piętrze wykonać na ścianach szyny uziemiające z płaskownika FeZn25x4 na podkładkach dystansowych i połączyć z zewnętrznym oddzielnym uziemieniem o rezystancji R 1 Ω. Uziemienie wykonać przy pomocy uziomów pionowych oraz połączeniu w ziemi z uziemieniem odgromowym i rozdzielni RG INSTALACJA UPS Należy zainstalować w pomieszczeniu byłego agregatu prądotwórczego UPS o mocy kvar z docelową rozbudową do 120 kvar 230/400V 3/3, zewnętrzny bypass oraz klimatyzator. W pomieszczeniu RGN zainstalować tablicę rozdzielczą TUPS INSTALACJA POMIESZCZEŃ SPECJALNYCH Wszystkie wyjścia przewodów elektrycznych na zewnątrz pomieszczenia należy oddzielać transformatorami separacyjnymi. Całkowicie wymienia się instalację oświetleniową łącznie z oprawami oświetleniowymi. Instalacja gniazd wtyczkowych pozostaje bez zmian (niedopuszczalne dłuższe przerwy braku napięcia). Układ sieciowy TN-C z przystosowaniem do TN-C-S.

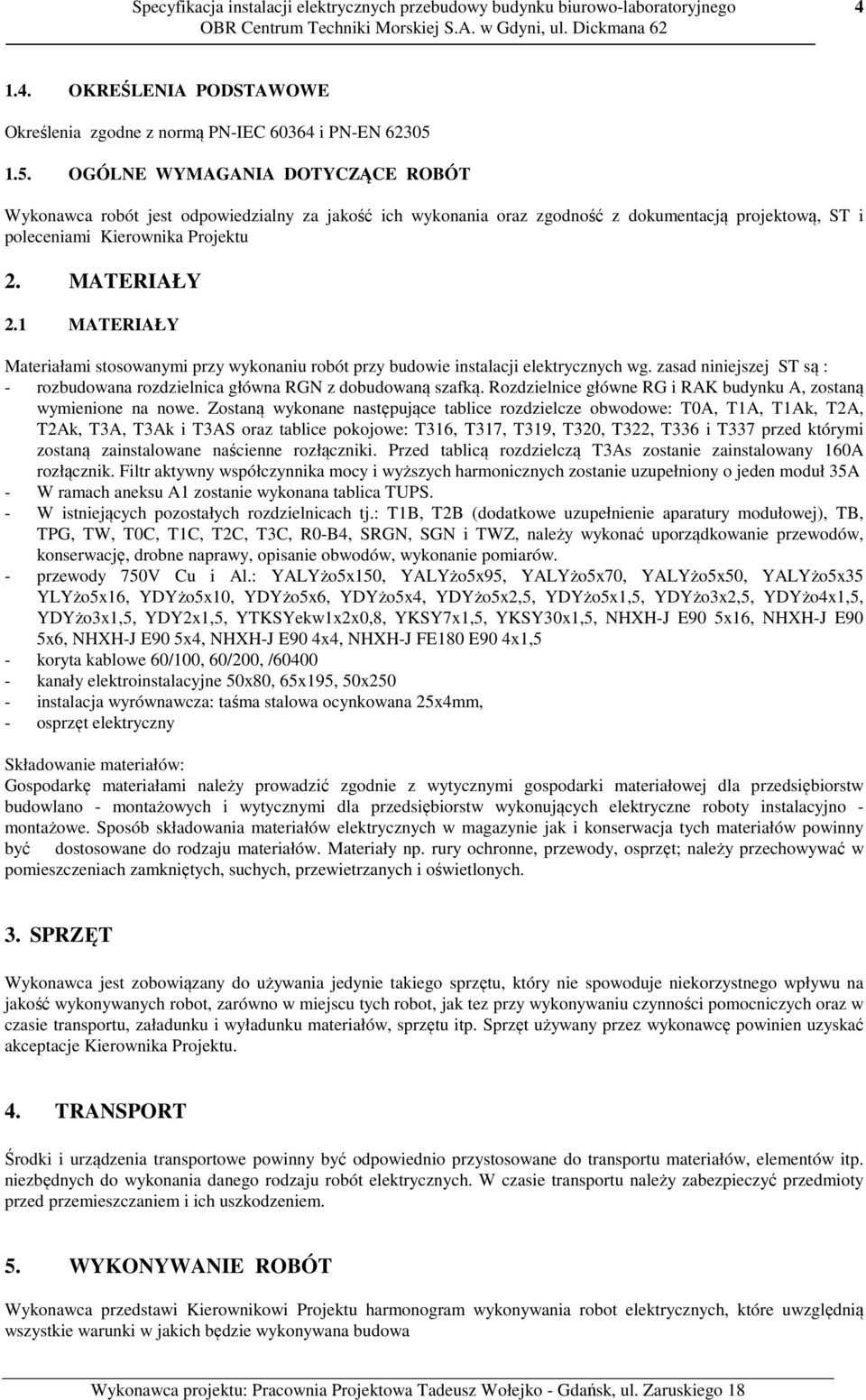

4 OKREŚLENIA PODSTAWOWE Określenia zgodne z normą PN-IEC i PN-EN OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z dokumentacją projektową, ST i poleceniami Kierownika Projektu 2. MATERIAŁY 2.1 MATERIAŁY Materiałami stosowanymi przy wykonaniu robót przy budowie instalacji elektrycznych wg. zasad niniejszej ST są : - rozbudowana rozdzielnica główna RGN z dobudowaną szafką. Rozdzielnice główne RG i RAK budynku A, zostaną wymienione na nowe. Zostaną wykonane następujące tablice rozdzielcze obwodowe: T0A, T1A, T1Ak, T2A, T2Ak, T3A, T3Ak i T3AS oraz tablice pokojowe: T316, T317, T319, T320, T322, T336 i T337 przed którymi zostaną zainstalowane naścienne rozłączniki. Przed tablicą rozdzielczą T3As zostanie zainstalowany 160A rozłącznik. Filtr aktywny współczynnika mocy i wyższych harmonicznych zostanie uzupełniony o jeden moduł 35A - W ramach aneksu A1 zostanie wykonana tablica TUPS. - W istniejących pozostałych rozdzielnicach tj.: T1B, T2B (dodatkowe uzupełnienie aparatury modułowej), TB, TPG, TW, T0C, T1C, T2C, T3C, R0-B4, SRGN, SGN i TWZ, należy wykonać uporządkowanie przewodów, konserwację, drobne naprawy, opisanie obwodów, wykonanie pomiarów. - przewody 750V Cu i Al.: YALYżo5x150, YALYżo5x95, YALYżo5x70, YALYżo5x50, YALYżo5x35 YLYżo5x16, YDYżo5x10, YDYżo5x6, YDYżo5x4, YDYżo5x2,5, YDYżo5x1,5, YDYżo3x2,5, YDYżo4x1,5, YDYżo3x1,5, YDY2x1,5, YTKSYekw1x2x0,8, YKSY7x1,5, YKSY30x1,5, NHXH-J E90 5x16, NHXH-J E90 5x6, NHXH-J E90 5x4, NHXH-J E90 4x4, NHXH-J FE180 E90 4x1,5 - koryta kablowe 60/100, 60/200, / kanały elektroinstalacyjne 50x80, 65x195, 50x250 - instalacja wyrównawcza: taśma stalowa ocynkowana 25x4mm, - osprzęt elektryczny Składowanie materiałów: Gospodarkę materiałami należy prowadzić zgodnie z wytycznymi gospodarki materiałowej dla przedsiębiorstw budowlano - montażowych i wytycznymi dla przedsiębiorstw wykonujących elektryczne roboty instalacyjno - montażowe. Sposób składowania materiałów elektrycznych w magazynie jak i konserwacja tych materiałów powinny być dostosowane do rodzaju materiałów. Materiały np. rury ochronne, przewody, osprzęt; należy przechowywać w pomieszczeniach zamkniętych, suchych, przewietrzanych i oświetlonych. 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robot, zarówno w miejscu tych robot, jak tez przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp. Sprzęt używany przez wykonawcę powinien uzyskać akceptacje Kierownika Projektu. 4. TRANSPORT Środki i urządzenia transportowe powinny być odpowiednio przystosowane do transportu materiałów, elementów itp. niezbędnych do wykonania danego rodzaju robót elektrycznych. W czasie transportu należy zabezpieczyć przedmioty przed przemieszczaniem i ich uszkodzeniem. 5. WYKONYWANIE ROBÓT Wykonawca przedstawi Kierownikowi Projektu harmonogram wykonywania robot elektrycznych, które uwzględnią wszystkie warunki w jakich będzie wykonywana budowa

5 ROBOTY PODSTAWOWE Należy przeprowadzić następujące roboty podstawowe: - trasowanie - montaż konstrukcji wsporczych i uchwytów - przejścia przez ściany i stropy w tym przejścia ppoż. - montaż sprzętu i osprzętu - łączenie przewodów - podejście do odbiorników - przyłączenie odbiorników - ochrona przed porażeniem elektrycznym - ochrona przeciwprzepięciowa - ochrona antykorozyjna 6. KONTROLA JAKOŚCI ROBÓT Po zakończeniu robót należy wykonać oględziny instalacji elektrycznych i odgromowych oraz wykonać próby montażowe. Zakres oględzin obejmuje sprawdzenie prawidłowości: - ochrony przed porażeniem prądem elektrycznym - ochrony przed pożarem i przed skutkami cieplnymi - dobór przewodów do obciążalności prądowej i spadku napięcia oraz doboru i nastawienia urządzeń zabezpieczających i sygnalizacyjnych - umieszczenia odpowiednich urządzeń odłączających i łączących - doboru urządzeń i środków ochrony w zależności od wpływów zewnętrznych - oznaczenia przewodów neutralnych i ochronnych oraz ochronno-neutralnych - umieszczenia schematów, tablic ostrzegawczych oraz oznaczenia obwodów, zabezpieczeń, łączników, zacisków itp. - rozmieszczenie elementów połączeń wyrównawczych, rodzaju i wymiarów użytych materiałów oraz rodzajów i jakości połączeń Zakres prób montażowych obejmuje: - sprawdzenie ciągłości przewodów ochronnych i połączeń wyrównawczych - pomiar rezystancji izolacji instalacji elektrycznej - pomiar rezystancji kabli - pomiar rezystancji uziemienia - pomiar samoczynnego wyłączenia zasilania - przeprowadzenie prób działania wyłączników różnicowoprądowych - przeprowadzenie prób działania aparatów elektrycznych - przeprowadzenie ochrony przed spadkiem lub zanikiem napięcia 7. OBMIAR ROBÓT Jednostką obmiaru robot jest 1 metr i 1 sztuka. 8. ODBIÓR ROBÓT W ramach odbioru końcowego należy: - sprawdzenie kompletności i zgodności z wymaganiami dostarczonej dokumentacji powykonawczej - sprawdzenie kompletności i zgodności z wymaganiami prób montażowych - sprawdzenie zaświadczeń o jakości materiałów (atesty, certyfikaty, aprobaty techniczne) - ustalić warunki przekazania do eksploatacji i załączenia pod napięcie, - dokonać próbnego załączenia pod napięcie sieciowe - dokonać próbnego załączenia pod napięcie awaryjne - sporządzić protokół odbioru robót przez właściciela, z podaniem wniosków i ustaleń PODSTAWA PŁATNOŚCI Płatność należy przyjmować na podstawie jednostek obmiarowych wg punktu 7, zgodnie z obmiarem, po odbiorze Robót.

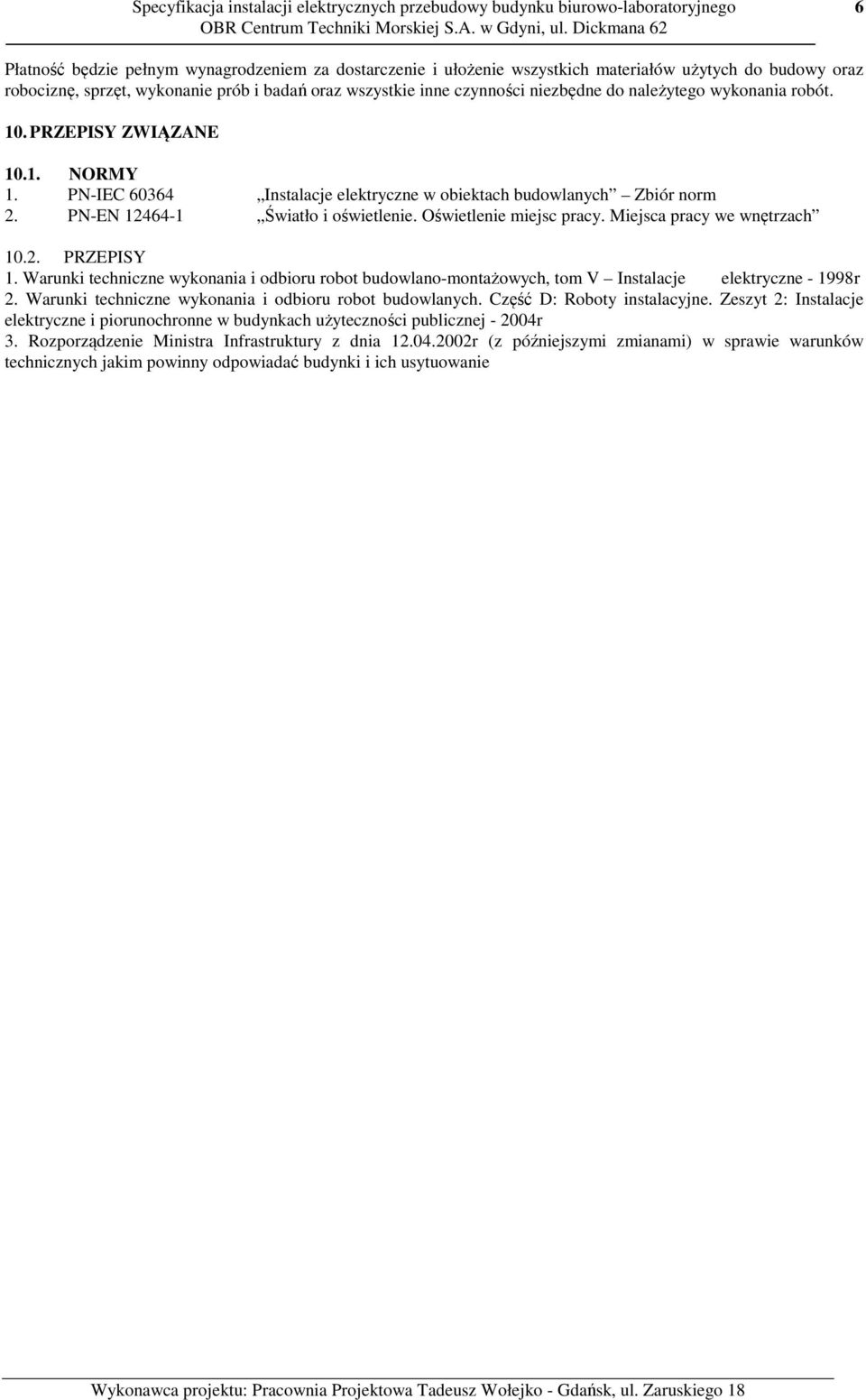

6 6 Płatność będzie pełnym wynagrodzeniem za dostarczenie i ułożenie wszystkich materiałów użytych do budowy oraz robociznę, sprzęt, wykonanie prób i badań oraz wszystkie inne czynności niezbędne do należytego wykonania robót. 10. PRZEPISY ZWIĄZANE NORMY 1. PN-IEC Instalacje elektryczne w obiektach budowlanych Zbiór norm 2. PN-EN Światło i oświetlenie. Oświetlenie miejsc pracy. Miejsca pracy we wnętrzach PRZEPISY 1. Warunki techniczne wykonania i odbioru robot budowlano-montażowych, tom V Instalacje elektryczne r 2. Warunki techniczne wykonania i odbioru robot budowlanych. Część D: Roboty instalacyjne. Zeszyt 2: Instalacje elektryczne i piorunochronne w budynkach użyteczności publicznej r 3. Rozporządzenie Ministra Infrastruktury z dnia r (z późniejszymi zmianami) w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie
