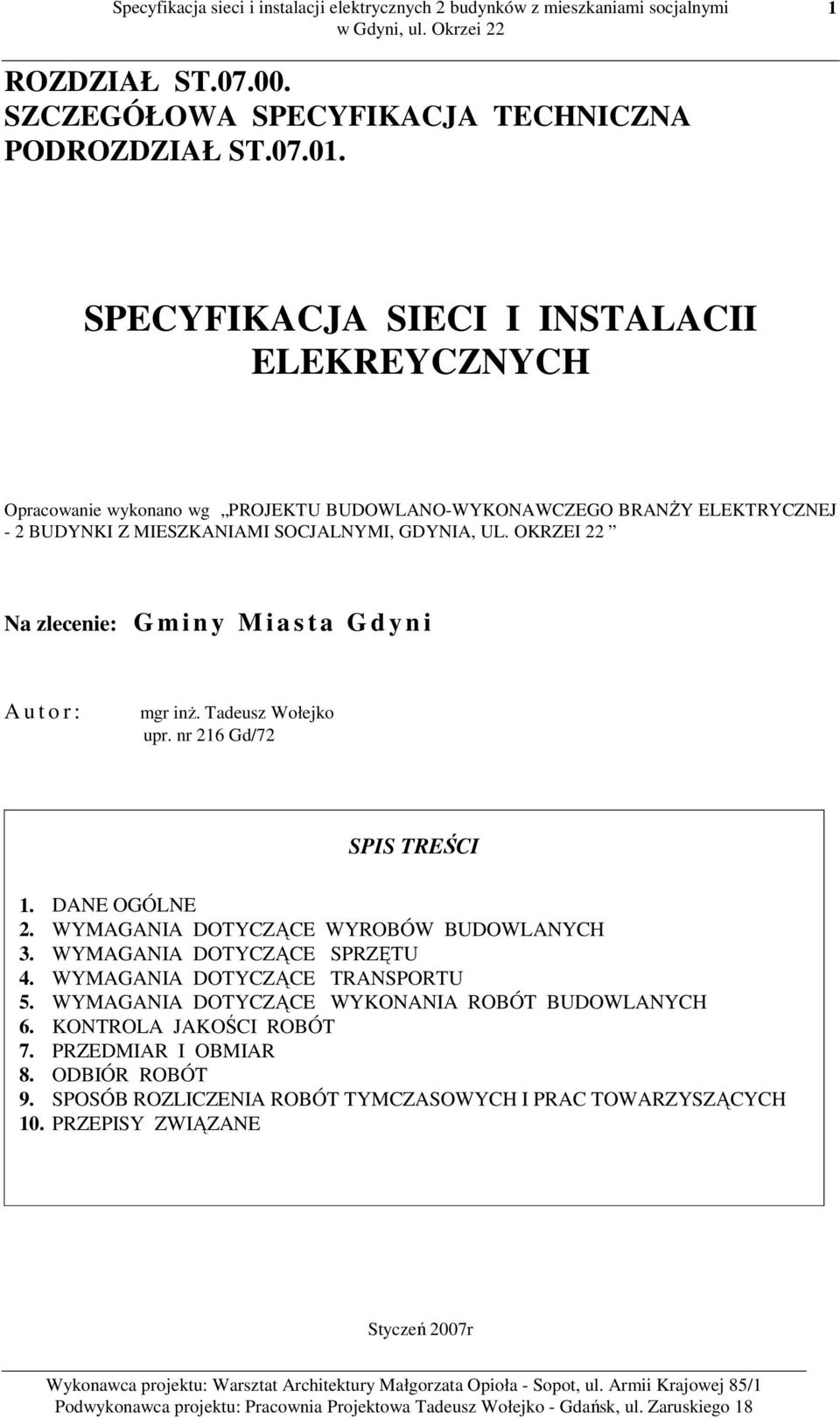

1 1 ROZDZIAŁ ST SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA PODROZDZIAŁ ST SPECYFIKACJA SIECI I INSTALACII ELEKREYCZNYCH Opracowanie wykonano wg PROJEKTU BUDOWLANO-WYKONAWCZEGO BRANŻY ELEKTRYCZNEJ - 2 BUDYNKI Z MIESZKANIAMI SOCJALNYMI, GDYNIA, UL. OKRZEI 22 Na zlecenie: G m i n y M i a s t a G d y n i A u t o r : mgr inż. Tadeusz Wołejko upr. nr 216 Gd/72 SPIS TREŚCI 1. DANE OGÓLNE 2. WYMAGANIA DOTYCZĄCE WYROBÓW BUDOWLANYCH 3. WYMAGANIA DOTYCZĄCE SPRZĘTU 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH 6. KONTROLA JAKOŚCI ROBÓT 7. PRZEDMIAR I OBMIAR 8. ODBIÓR ROBÓT 9. SPOSÓB ROZLICZENIA ROBÓT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH 10. PRZEPISY ZWIĄZANE Styczeń 2007r

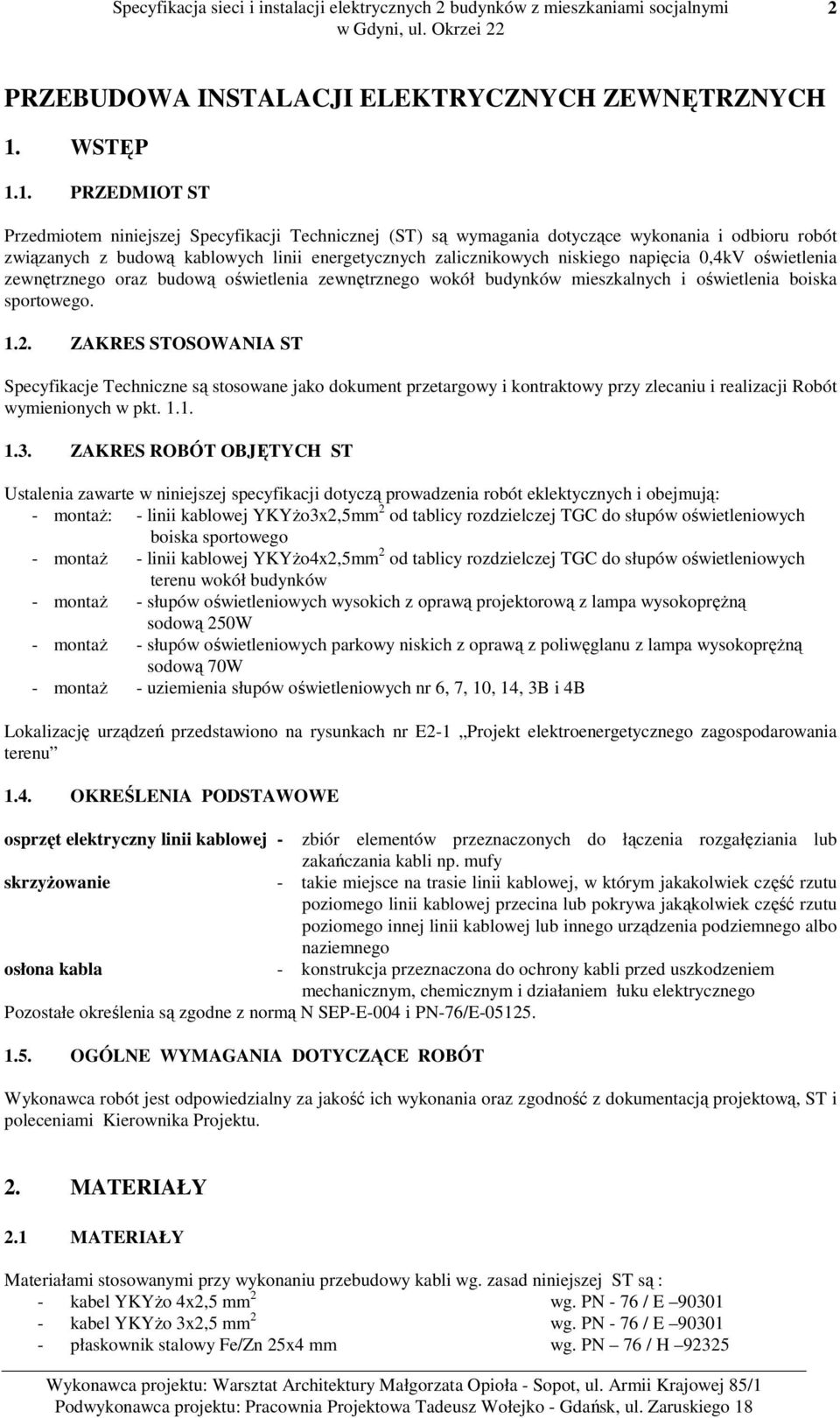

2 2 PRZEBUDOWA INSTALACJI ELEKTRYCZNYCH ZEWNĘTRZNYCH 1. WSTĘP 1.1. PRZEDMIOT ST Przedmiotem niniejszej Specyfikacji Technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z budową kablowych linii energetycznych zalicznikowych niskiego napięcia 0,4kV oświetlenia zewnętrznego oraz budową oświetlenia zewnętrznego wokół budynków mieszkalnych i oświetlenia boiska sportowego ZAKRES STOSOWANIA ST Specyfikacje Techniczne są stosowane jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w pkt ZAKRES ROBÓT OBJĘTYCH ST Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robót eklektycznych i obejmują: - montaż: - linii kablowej YKYżo3x2,5mm 2 od tablicy rozdzielczej TGC do słupów oświetleniowych boiska sportowego - montaż - linii kablowej YKYżo4x2,5mm 2 od tablicy rozdzielczej TGC do słupów oświetleniowych terenu wokół budynków - montaż - słupów oświetleniowych wysokich z oprawą projektorową z lampa wysokoprężną sodową 250W - montaż - słupów oświetleniowych parkowy niskich z oprawą z poliwęglanu z lampa wysokoprężną sodową 70W - montaż - uziemienia słupów oświetleniowych nr 6, 7, 10, 14, 3B i 4B Lokalizację urządzeń przedstawiono na rysunkach nr E2-1 Projekt elektroenergetycznego zagospodarowania terenu 1.4. OKREŚLENIA PODSTAWOWE osprzęt elektryczny linii kablowej - zbiór elementów przeznaczonych do łączenia rozgałęziania lub zakańczania kabli np. mufy skrzyżowanie - takie miejsce na trasie linii kablowej, w którym jakakolwiek część rzutu poziomego linii kablowej przecina lub pokrywa jakąkolwiek część rzutu poziomego innej linii kablowej lub innego urządzenia podziemnego albo naziemnego osłona kabla - konstrukcja przeznaczona do ochrony kabli przed uszkodzeniem mechanicznym, chemicznym i działaniem łuku elektrycznego Pozostałe określenia są zgodne z normą N SEP-E-004 i PN-76/E OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z dokumentacją projektową, ST i poleceniami Kierownika Projektu. 2. MATERIAŁY 2.1 MATERIAŁY Materiałami stosowanymi przy wykonaniu przebudowy kabli wg. zasad niniejszej ST są : - kabel YKYżo 4x2,5 mm 2 wg. PN - 76 / E kabel YKYżo 3x2,5 mm 2 wg. PN - 76 / E płaskownik stalowy Fe/Zn 25x4 mm wg. PN 76 / H 92325

3 3 - słup oświetleniowy stalowy ocynkowany parkowy z oprawą z poliwęglanu - słup oświetleniowy stalowy ocynkowany wysoki z projektorem - lampa sodowa 70W - lampa sodowa 250W - rury osłonowe PCV 50mm Składowanie materiałów: Gospodarkę materiałami należy prowadzić zgodnie z wytycznymi gospodarki materiałowej dla przedsiębiorstw budowlano - montażowych i wytycznymi dla przedsiębiorstw wykonujących elektryczne roboty instalacyjno - montażowe. Sposób składowania materiałów elektrycznych w magazynie jak i konserwacja tych materiałów powinny być dostosowane do rodzaju materiałów. Materiały np. rury ochronne, kable, osprzęt należy przechowywać w pomieszczeniach zamkniętych, suchych, przewietrzanych i oświetlonych. Kable w czasie składowania powinny znajdować się na bębnach. Dopuszcza się składowanie krótkich odcinków w kręgach. Bębny powinny być ustawione na krawędziach tarczy, a kręgi ułożone poziomo. Zaleca się składowanie zestawów montażowych z taśm i rur w pomieszczeniach o temperaturze nie przekraczającej +20 o C. 3. SPRZĘT Sprzęt powinien odpowiadać ogólnie przyjętym wymaganiom co do ich jakości i wytrzymałości. Sprzęt powinien mieć ustalone parametry techniczne i powinien być ustawiony zgodnie z wymaganiami producenta oraz stosowany zgodnie z jego przeznaczeniem. Maszyny można uruchomić dopiero po uprzednim zbadaniu ich stanu technicznego i działania. Należy je zabezpieczyć przed możliwością uruchomienia przez osoby niepowołane. Sprzęt stosowany przy wykonaniu przebudowy i budowy linii to: - ciągnik kołowy kw - pogrążacz uziomów spalinowy typ SPU-3 do Φ20mm - przyczepa do przewożenia kabli do 4 t - samochód samowyładowczy do 5 t - samochód skrzyniowy 5 t - żuraw samochodowy do 4 t 4. TRANSPORT Środki i urządzenia transportowe powinny być odpowiednio przystosowane do transportu materiałów, elementów itp. niezbędnych do wykonania danego rodzaju robót elektrycznych. W czasie transportu należy zabezpieczyć przedmioty przed przemieszczaniem i ich uszkodzeniem. Kable należy przewozić na bębnach. Zaleca się przewożenie bębnów z kablami na specjalnej przyczepie. Dopuszcza się przewożenie bębnów z kablami w skrzyniach samochodów ciężarowych lub w przyczepach. Bębny z kablami przewożone w skrzyniach samochodowych powinny być ustawione na krawędziach tarcz a tarcze bębnów powinny być przymocowane do dna skrzyni samochodu. Umieszczenie i zdejmowanie bębnów z kablami ze skrzyni samochodu zaleca się wykonać za pomocą żurawia lub posługując się pomostem-pochylnią. Zaleca się dostarczanie materiałów i urządzeń na stanowisko montażu, w celu uniknięcia dodatkowego transportu wewnętrznego z magazynu budowy. Dotyczy to szczególnie dużych i ciężkich elementów. Dopuszcza się przewożenie kabli w kręgach, jeżeli masa kręgu nie przekracza 80 kg a temperatura otoczenia nie jest niższa niż +4 o C przy czym wewnętrzna średnica kręgu nie powinna być mniejsza niż 40 - krotna średnica zewnętrzna kabla. 5. WYKONYWANIE ROBÓT Wykonawca przedstawi Kierownikowi Projektu harmonogram przyłączeń linii, w porozumieniu z właścicielami linii, który uwzględni wszystkie warunki w jakich będzie wykonywane podłączenie pod napięcie urządzeń zalicznikowych 5.1. ROBOTY PRZYGOTOWAWCZE Trasowanie linii kablowych powinno być dokonane metodami geodezyjnymi przez odpowiednią jednostkę fachową z uprawnieniami. Za zgodą inwestora trasowanie linii może przeprowadzić przedsiębiorstwo wykonawcze

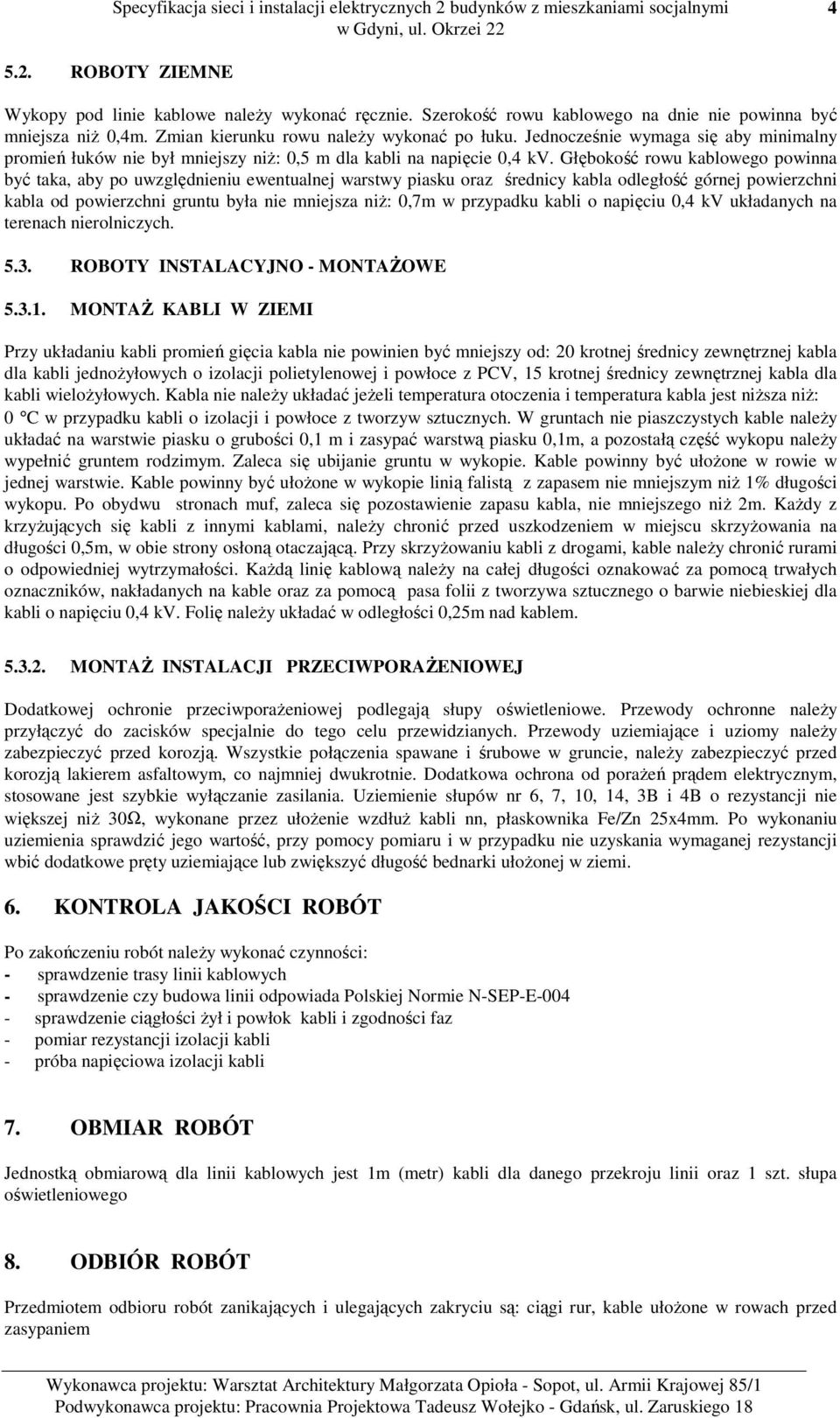

4 ROBOTY ZIEMNE Wykopy pod linie kablowe należy wykonać ręcznie. Szerokość rowu kablowego na dnie nie powinna być mniejsza niż 0,4m. Zmian kierunku rowu należy wykonać po łuku. Jednocześnie wymaga się aby minimalny promień łuków nie był mniejszy niż: 0,5 m dla kabli na napięcie 0,4 kv. Głębokość rowu kablowego powinna być taka, aby po uwzględnieniu ewentualnej warstwy piasku oraz średnicy kabla odległość górnej powierzchni kabla od powierzchni gruntu była nie mniejsza niż: 0,7m w przypadku kabli o napięciu 0,4 kv układanych na terenach nierolniczych ROBOTY INSTALACYJNO - MONTAŻOWE MONTAŻ KABLI W ZIEMI Przy układaniu kabli promień gięcia kabla nie powinien być mniejszy od: 20 krotnej średnicy zewnętrznej kabla dla kabli jednożyłowych o izolacji polietylenowej i powłoce z PCV, 15 krotnej średnicy zewnętrznej kabla dla kabli wielożyłowych. Kabla nie należy układać jeżeli temperatura otoczenia i temperatura kabla jest niższa niż: 0 C w przypadku kabli o izolacji i powłoce z tworzyw sztucznych. W gruntach nie piaszczystych kable należy układać na warstwie piasku o grubości 0,1 m i zasypać warstwą piasku 0,1m, a pozostałą część wykopu należy wypełnić gruntem rodzimym. Zaleca się ubijanie gruntu w wykopie. Kable powinny być ułożone w rowie w jednej warstwie. Kable powinny być ułożone w wykopie linią falistą z zapasem nie mniejszym niż 1% długości wykopu. Po obydwu stronach muf, zaleca się pozostawienie zapasu kabla, nie mniejszego niż 2m. Każdy z krzyżujących się kabli z innymi kablami, należy chronić przed uszkodzeniem w miejscu skrzyżowania na długości 0,5m, w obie strony osłoną otaczającą. Przy skrzyżowaniu kabli z drogami, kable należy chronić rurami o odpowiedniej wytrzymałości. Każdą linię kablową należy na całej długości oznakować za pomocą trwałych oznaczników, nakładanych na kable oraz za pomocą pasa folii z tworzywa sztucznego o barwie niebieskiej dla kabli o napięciu 0,4 kv. Folię należy układać w odległości 0,25m nad kablem MONTAŻ INSTALACJI PRZECIWPORAŻENIOWEJ Dodatkowej ochronie przeciwporażeniowej podlegają słupy oświetleniowe. Przewody ochronne należy przyłączyć do zacisków specjalnie do tego celu przewidzianych. Przewody uziemiające i uziomy należy zabezpieczyć przed korozją. Wszystkie połączenia spawane i śrubowe w gruncie, należy zabezpieczyć przed korozją lakierem asfaltowym, co najmniej dwukrotnie. Dodatkowa ochrona od porażeń prądem elektrycznym, stosowane jest szybkie wyłączanie zasilania. Uziemienie słupów nr 6, 7, 10, 14, 3B i 4B o rezystancji nie większej niż 30Ω, wykonane przez ułożenie wzdłuż kabli nn, płaskownika Fe/Zn 25x4mm. Po wykonaniu uziemienia sprawdzić jego wartość, przy pomocy pomiaru i w przypadku nie uzyskania wymaganej rezystancji wbić dodatkowe pręty uziemiające lub zwiększyć długość bednarki ułożonej w ziemi. 6. KONTROLA JAKOŚCI ROBÓT Po zakończeniu robót należy wykonać czynności: - sprawdzenie trasy linii kablowych - sprawdzenie czy budowa linii odpowiada Polskiej Normie N-SEP-E sprawdzenie ciągłości żył i powłok kabli i zgodności faz - pomiar rezystancji izolacji kabli - próba napięciowa izolacji kabli 7. OBMIAR ROBÓT Jednostką obmiarową dla linii kablowych jest 1m (metr) kabli dla danego przekroju linii oraz 1 szt. słupa oświetleniowego 8. ODBIÓR ROBÓT Przedmiotem odbioru robót zanikających i ulegających zakryciu są: ciągi rur, kable ułożone w rowach przed zasypaniem

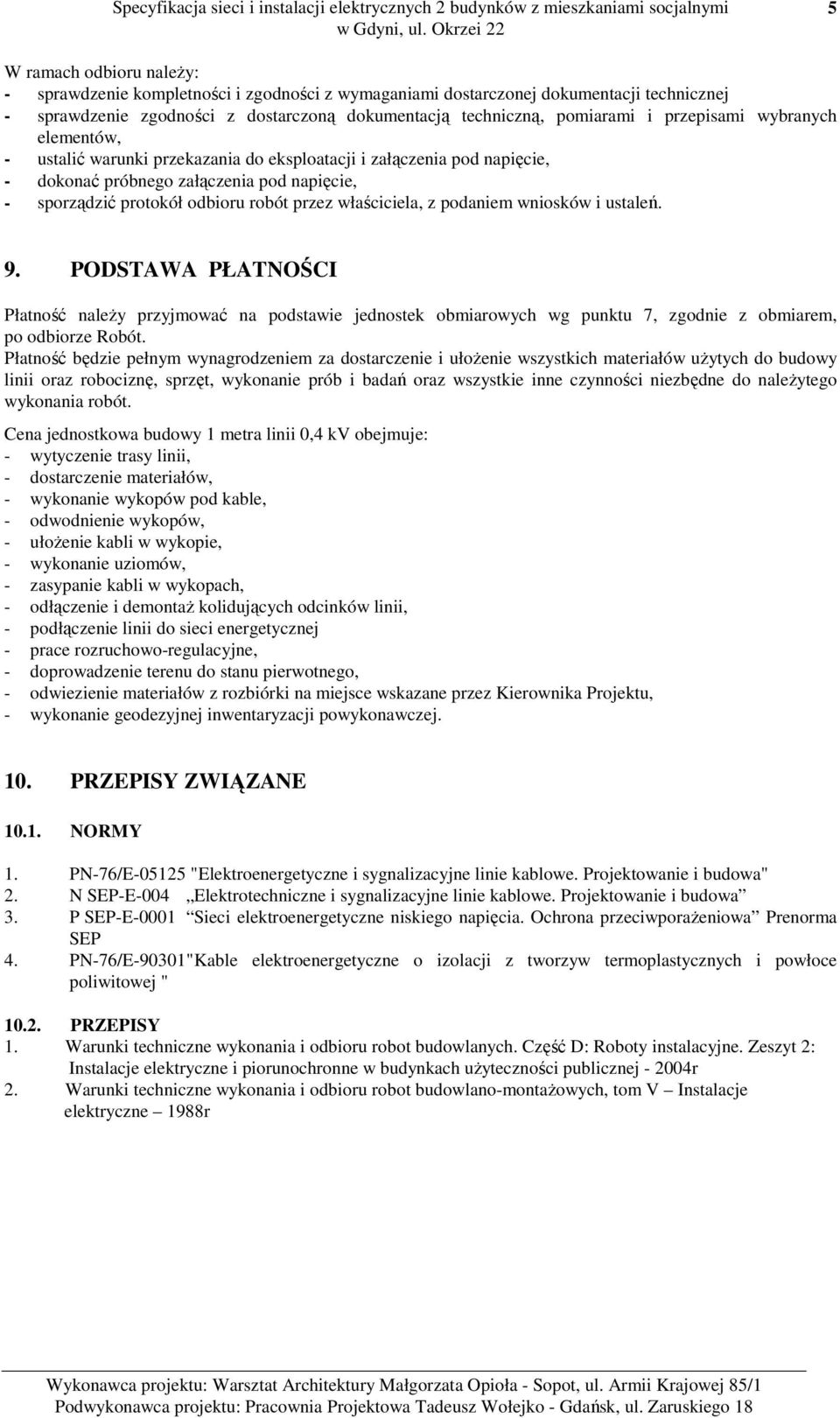

5 5 W ramach odbioru należy: - sprawdzenie kompletności i zgodności z wymaganiami dostarczonej dokumentacji technicznej - sprawdzenie zgodności z dostarczoną dokumentacją techniczną, pomiarami i przepisami wybranych elementów, - ustalić warunki przekazania do eksploatacji i załączenia pod napięcie, - dokonać próbnego załączenia pod napięcie, - sporządzić protokół odbioru robót przez właściciela, z podaniem wniosków i ustaleń. 9. PODSTAWA PŁATNOŚCI Płatność należy przyjmować na podstawie jednostek obmiarowych wg punktu 7, zgodnie z obmiarem, po odbiorze Robót. Płatność będzie pełnym wynagrodzeniem za dostarczenie i ułożenie wszystkich materiałów użytych do budowy linii oraz robociznę, sprzęt, wykonanie prób i badań oraz wszystkie inne czynności niezbędne do należytego wykonania robót. Cena jednostkowa budowy 1 metra linii 0,4 kv obejmuje: - wytyczenie trasy linii, - dostarczenie materiałów, - wykonanie wykopów pod kable, - odwodnienie wykopów, - ułożenie kabli w wykopie, - wykonanie uziomów, - zasypanie kabli w wykopach, - odłączenie i demontaż kolidujących odcinków linii, - podłączenie linii do sieci energetycznej - prace rozruchowo-regulacyjne, - doprowadzenie terenu do stanu pierwotnego, - odwiezienie materiałów z rozbiórki na miejsce wskazane przez Kierownika Projektu, - wykonanie geodezyjnej inwentaryzacji powykonawczej. 10. PRZEPISY ZWIĄZANE NORMY 1. PN-76/E "Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa" 2. N SEP-E-004 Elektrotechniczne i sygnalizacyjne linie kablowe. Projektowanie i budowa 3. P SEP-E-0001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa Prenorma SEP 4. PN-76/E "Kable elektroenergetyczne o izolacji z tworzyw termoplastycznych i powłoce poliwitowej " PRZEPISY 1. Warunki techniczne wykonania i odbioru robot budowlanych. Część D: Roboty instalacyjne. Zeszyt 2: Instalacje elektryczne i piorunochronne w budynkach użyteczności publicznej r 2. Warunki techniczne wykonania i odbioru robot budowlano-montażowych, tom V Instalacje elektryczne 1988r

6 6 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA PODROZDZIAŁ ST INSTALACJE ELEKTRYCZNE WEWNĘTRZNE 1. WSTĘP 1.1. PRZEDMIOT ST Przedmiotem niniejszej Specyfikacji Technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z budową instalacji elektrycznych wewnętrznych 2 budynków z mieszkaniami socjalnymi w Gdyni, ul. Okrzei ZAKRES STOSOWANIA ST Specyfikacje Techniczne są stosowane jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w pkt ZAKRES ROBÓT OBJĘTYCH ST ZASILANIE ELEKTRYCZNE Zasilanie elektryczne zewnętrzne budynków jest poza zakresem niniejszego opracowania TABLICE ROZDZIELCZE Zostaną wykonane następujące tablice rozdzielcze główne: TGA, TGB, TGC i TGD, 16 tablic rozdzielczych piętrowych ZELP, 128 tablic mieszkaniowych TM oraz dwie tablice węzła cieplnego TWC. W celu zabezpieczenia aparatury teletechnicznej przed dewastacją, zostanie wykonanych 8 skrzynek z tworzywa WEWNĘTRZNE LINIE ZASILAJĄCE Wlz-ty pięciożyłowe zostaną wykonane miedzy złączami kablowymi ZK, a głównymi tablicami rozdzielczymi TG oraz z tablic głównych TG do 128 tablic mieszkaniowych TM. Wlz-ty trzyżyłowe zostaną wykonane miedzy głównymi tablicami rozdzielczymi TG, a tablicami węzłów cieplnych. Zastosowano przewody o izolacji 750V, 5-co żyłowe Cu do przekroju 35mm 2, powyżej tego przekroju przewody jednożyłowe AL. Wlz-ty w budynku układane będą w rurach ochronnych pod posadzką i pod tynkiem INSTALACJA OŚWIETLENIOWA Przewidziano wypusty oświetleniowe do oświetlenia ogólnego. W piwnicy na korytarzach i pomieszczeniach administracyjnych, na parterze przed wejściem, w przedsionku, w korytarzach wszystkich kondygnacji i na klatkach schodowych oraz w mieszkaniach w łazienkach i WC, jak również w kuchniach na ścianach, przewidziano montaż opraw oświetleniowych. Zastosowano przewody kabelkowe 3x1,5 i 4x1,5 Cu, prowadzone pod tynkiem lub w cegle silikatowej INSTALACJA OŚWIETLENIA AWARYJNEGO Nie przewiduje się INSTALACJA GNIAZDEK WTYCZKOWYCH Budynek wyposażono w gniazda wtyczkowe 230V. Zastosowano przewody kabelkowe 3x2,5 prowadzone pod tynkiem INSTALACJA STEROWNICZA Budynek wyposażono w instalację astronomicznego sterowania oświetlenia korytarzy, klatek schodowych i wejść do budynków. Zastosowano przewody kabelkowe 3x1,5Cu, prowadzone pod tynkiem.

7 INSTALACJA OCHRONY OD PORAŻEŃ ELEKTRYCZNYCH Ochrona od porażeń prądem elektrycznym realizowana jest przez zastosowanie: - szybkiego samoczynnego wyłączenia zasilania za pomocą bezpieczników, wyłączników instalacyjnych i wyłączników różnicowoprądowych - połączeń wyrównawczych INSTALACJA OCHRONY OD PRZEPIĘĆ Ochrona od przepięć realizowana jest przez zastosowanie ograniczników przepięć; w tablicy głównej pierwszego i drugiego stopnia, a w tablicach mieszkaniowych i TWC, drugiego stopnia INSTALACJA PPOŻ. Przewidziano instalację wyłącznika głównego ppoż. z członem różnicowoprądowym o czułości 300mA, w rozdzielniach głównych przy głównych drzwiach wyjściowych. Przewidziano podłączenie elektryczne barierki z samozamykaczem przy zejściach do piwnicy INSTALACJA ODGROMOWA Instalacja odgromowa budynku zostanie zrealizowana przez zastosowanie zwodów poziomych niskich z pręta FeZn Φ8mm. Zostaną wykorzystane zbrojenia słupów jako przewody odprowadzające, a zbrojenia ław fundamentowych jako uziemienia. Rezystancja uziemienia 20Ω INSTALACJA TELETECHNICZNA Budynek wyposażono w instalację domofonową, telefoniczna oraz telewizji kablowej. Zastosowano przewody kabelkowe YTKSY2x2x0,5, YTKSY 3x2x0,5, RG6/75Ω, prowadzone pod tynkiem oraz w posadzce w rurkach ochronnych do betonu. Przy drzwiach wejściowych do mieszkań zastosowano instalacje dzwonkowa 230VAC OKREŚLENIA PODSTAWOWE Określenia zgodne z normą PN-IEC i PN-91/E OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z dokumentacją projektową, ST i poleceniami Kierownika Projektu. 2. MATERIAŁY 2.1 MATERIAŁY Materiałami stosowanymi przy wykonaniu robót przy budowie instalacji elektrycznych wg. zasad niniejszej ST są : - tablice rozdzielcze: TGA, TGB, TGC i TGD, 16 tablic rozdzielczych piętrowych ZELP, 128 tablic mieszkaniowych TM oraz dwie tablice węzła cieplnego TWC. 8 skrzynek dla aparatury teletechnicznej - przewody 750V Cu i Al.: 4xLY240+LY120, YLYżo4x35+25, YDYżo3x4, YDYżo5x4 YDYżo3x2,5, YDYżo4x1,5, YDYżo3x1,5, YDY2x1,5, YTKSY3x2x0,5, YTKSY2x2x0,5, RG6.75Ω - instalacja wyrównawcza: taśma stalowa ocynkowana 25x4mm, drut Cu 6mm 2 - osprzęt elektryczny Składowanie materiałów: Gospodarkę materiałami należy prowadzić zgodnie z wytycznymi gospodarki materiałowej dla przedsiębiorstw budowlano - montażowych i wytycznymi dla przedsiębiorstw wykonujących elektryczne roboty instalacyjno - montażowe. Sposób składowania materiałów elektrycznych w magazynie jak i konserwacja tych materiałów

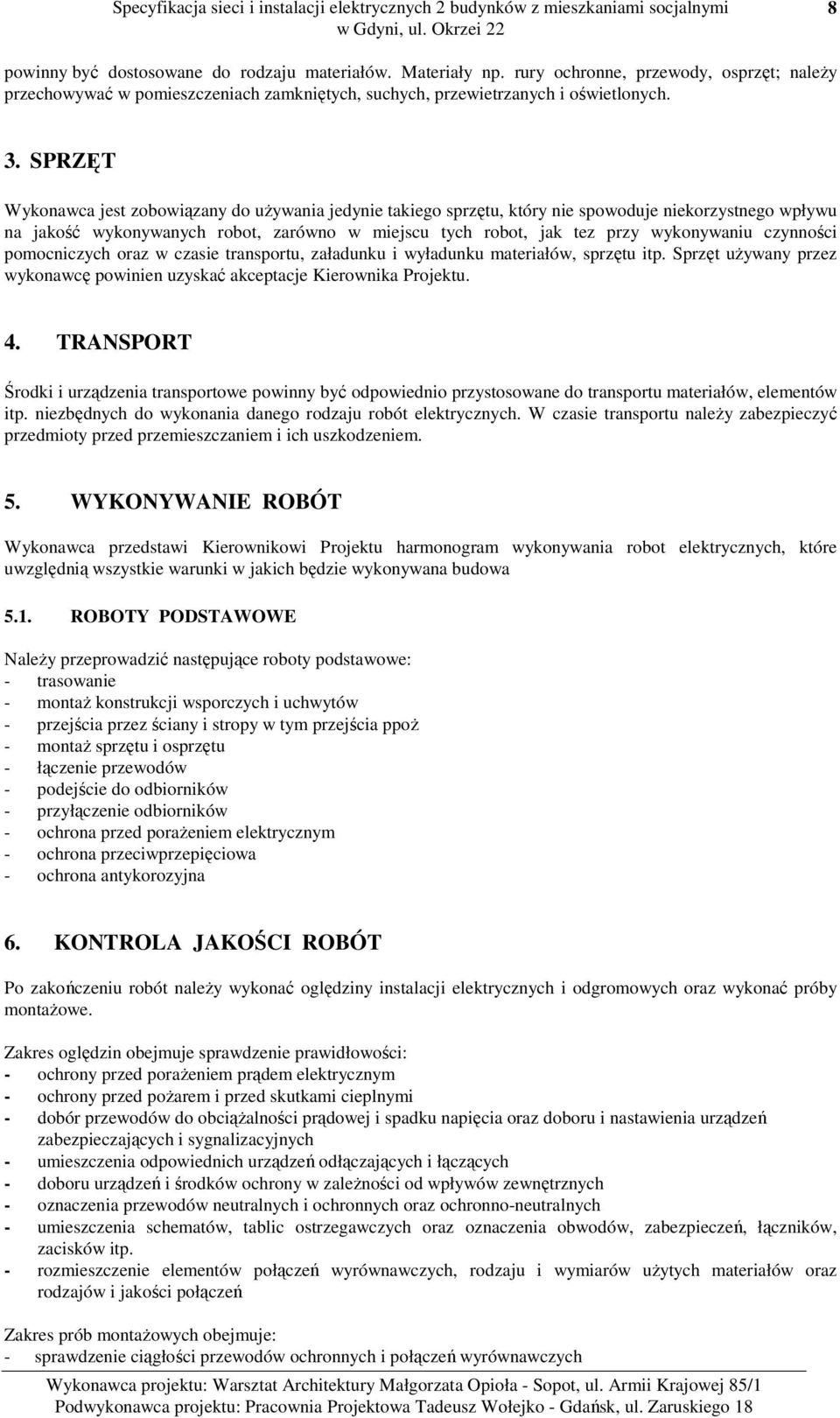

8 8 powinny być dostosowane do rodzaju materiałów. Materiały np. rury ochronne, przewody, osprzęt; należy przechowywać w pomieszczeniach zamkniętych, suchych, przewietrzanych i oświetlonych. 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robot, zarówno w miejscu tych robot, jak tez przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp. Sprzęt używany przez wykonawcę powinien uzyskać akceptacje Kierownika Projektu. 4. TRANSPORT Środki i urządzenia transportowe powinny być odpowiednio przystosowane do transportu materiałów, elementów itp. niezbędnych do wykonania danego rodzaju robót elektrycznych. W czasie transportu należy zabezpieczyć przedmioty przed przemieszczaniem i ich uszkodzeniem. 5. WYKONYWANIE ROBÓT Wykonawca przedstawi Kierownikowi Projektu harmonogram wykonywania robot elektrycznych, które uwzględnią wszystkie warunki w jakich będzie wykonywana budowa 5.1. ROBOTY PODSTAWOWE Należy przeprowadzić następujące roboty podstawowe: - trasowanie - montaż konstrukcji wsporczych i uchwytów - przejścia przez ściany i stropy w tym przejścia ppoż - montaż sprzętu i osprzętu - łączenie przewodów - podejście do odbiorników - przyłączenie odbiorników - ochrona przed porażeniem elektrycznym - ochrona przeciwprzepięciowa - ochrona antykorozyjna 6. KONTROLA JAKOŚCI ROBÓT Po zakończeniu robót należy wykonać oględziny instalacji elektrycznych i odgromowych oraz wykonać próby montażowe. Zakres oględzin obejmuje sprawdzenie prawidłowości: - ochrony przed porażeniem prądem elektrycznym - ochrony przed pożarem i przed skutkami cieplnymi - dobór przewodów do obciążalności prądowej i spadku napięcia oraz doboru i nastawienia urządzeń zabezpieczających i sygnalizacyjnych - umieszczenia odpowiednich urządzeń odłączających i łączących - doboru urządzeń i środków ochrony w zależności od wpływów zewnętrznych - oznaczenia przewodów neutralnych i ochronnych oraz ochronno-neutralnych - umieszczenia schematów, tablic ostrzegawczych oraz oznaczenia obwodów, zabezpieczeń, łączników, zacisków itp. - rozmieszczenie elementów połączeń wyrównawczych, rodzaju i wymiarów użytych materiałów oraz rodzajów i jakości połączeń Zakres prób montażowych obejmuje: - sprawdzenie ciągłości przewodów ochronnych i połączeń wyrównawczych

9 9 - pomiar rezystancji izolacji instalacji elektrycznej - pomiar rezystancji kabli - pomiar rezystancji uziemienia - pomiar samoczynnego wyłączenia zasilania - przeprowadzenie prób działania wyłączników różnicowoprądowych - przeprowadzenie prób działania aparatów elektrycznych - przeprowadzenie ochrony przed spadkiem lub zanikiem napięcia 7. OBMIAR ROBÓT Jednostką obmiaru robot jest 1 metr i 1 sztuka. 8. ODBIÓR ROBÓT W ramach odbioru końcowego należy: - sprawdzenie kompletności i zgodności z wymaganiami dostarczonej dokumentacji powykonawczej - sprawdzenie kompletności i zgodności z wymaganiami prób montażowych - sprawdzenie zaświadczeń o jakości materiałów (atesty, certyfikaty, aprobaty techniczne) - ustalić warunki przekazania do eksploatacji i załączenia pod napięcie, - dokonać próbnego załączenia pod napięcie sieciowe - dokonać próbnego załączenia pod napięcie awaryjne - sporządzić protokół odbioru robót przez właściciela, z podaniem wniosków i ustaleń. 9. PRZEPISY ZWIĄZANE 9.1. NORMY 5. PN-IEC Instalacje elektryczne w obiektach budowlanych Zbiór norm 6. PN-EN Światło i oświetlenie. Oświetlenie miejsc pracy. Miejsca pracy we wnętrzach 7. PN-86/E-05003/01 i 02 Ochrona odgromowa obiektów budowlanych 8. PN-IEC Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urządzeń piorunochronnych 9. PN-IEC Ochrona odgromowa obiektów budowlanych. Część 1-2: Zasady ogólne. Przewodnik B - Projektowanie, montaż, konserwacja i sprawdzenie urządzeń piorunochronnych 9.2. PRZEPISY 1. Warunki techniczne wykonania i odbioru robot budowlano-montażowych, tom V Instalacje elektryczne r 2. Warunki techniczne wykonania i odbioru robot budowlanych. Część D: Roboty instalacyjne. Zeszyt 2: Instalacje elektryczne i piorunochronne w budynkach uzyteczności publicznej r 3. Rozporządzenie Ministra Infrastruktury z dnia r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie
