1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT DO PROJEKTU WYKONAWCZEGO UPORZĄDKOWANIA ZASILANIA ODBIORÓW ENERGETYCZNYCH W BUDYNKU GUNB W WARSZWIE PRZY ULICY KRUCZEJ 38/42 Adres Warszawa ulica Krucza 38/42 Inwestor GUNB Warszawa ul Krucza 38/42 Wykonawca ZUET Wojciech ŁaŜewski BranŜa Instalacja elektryczna Wykonał; Marek Mucha Nr upr GP 7342/191/209/03 Warszawa sierpień 2010 r

2 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ROBOTY ELEKRTOENERGETYCZNE W zakresie instalacji elektrycznych Dział CPV Temat Uporządkowanie zasileń odbiorów energetycznych w budynku GUNB Rodzaj robót kod CPV Elektroenergetyczne Inwestor GUNB Wykonał Marek Mucha Nr upr GP 7342/191/209/93 Sierpień 2010 r

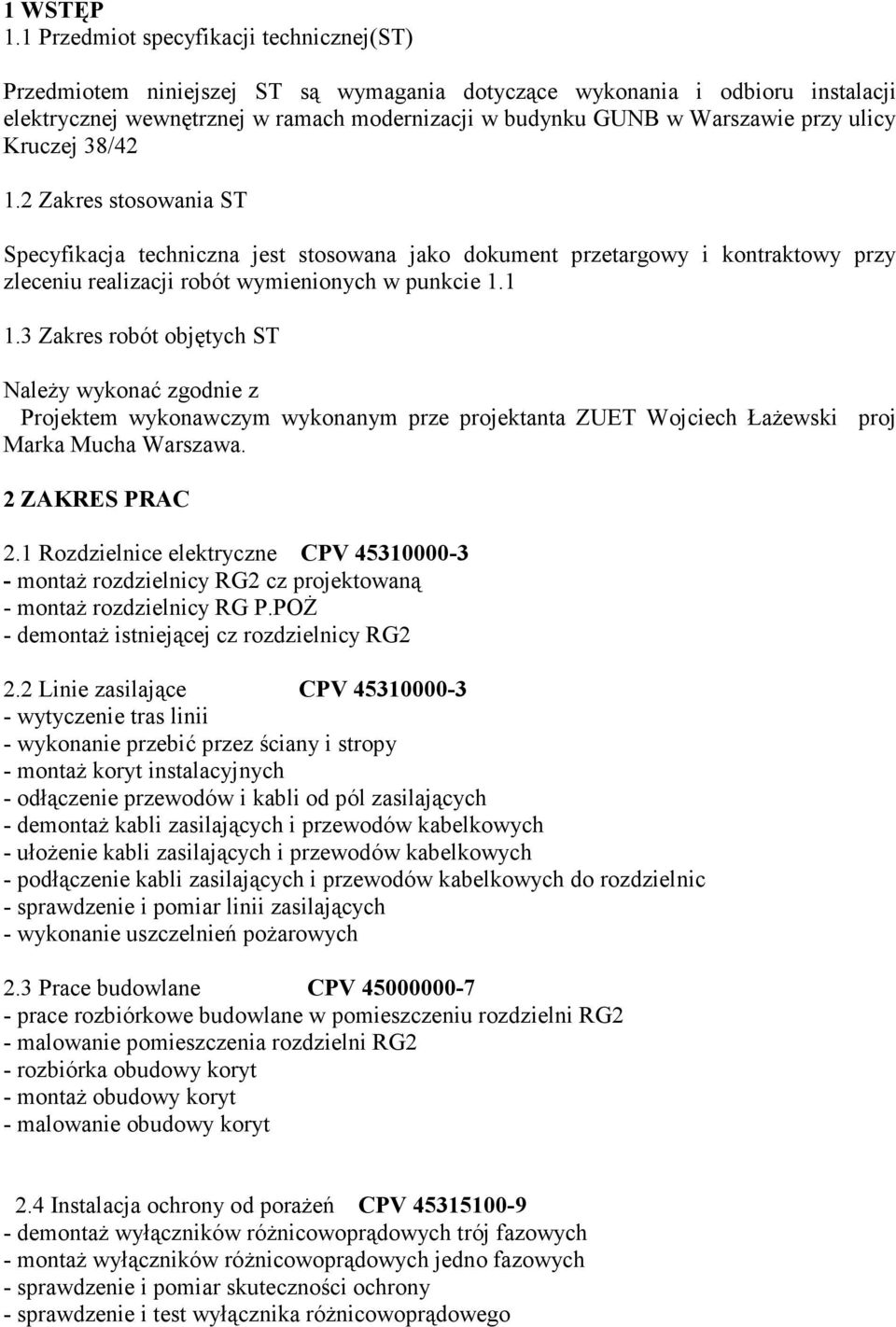

3 1 WSTĘP 1.1 Przedmiot specyfikacji technicznej(st) Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru instalacji elektrycznej wewnętrznej w ramach modernizacji w budynku GUNB w Warszawie przy ulicy Kruczej 38/ Zakres stosowania ST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu realizacji robót wymienionych w punkcie Zakres robót objętych ST NaleŜy wykonać zgodnie z Projektem wykonawczym wykonanym prze projektanta ZUET Wojciech ŁaŜewski proj Marka Mucha Warszawa. 2 ZAKRES PRAC 2.1 Rozdzielnice elektryczne CPV montaŝ rozdzielnicy RG2 cz projektowaną - montaŝ rozdzielnicy RG P.POś - demontaŝ istniejącej cz rozdzielnicy RG2 2.2 Linie zasilające CPV wytyczenie tras linii - wykonanie przebić przez ściany i stropy - montaŝ koryt instalacyjnych - odłączenie przewodów i kabli od pól zasilających - demontaŝ kabli zasilających i przewodów kabelkowych - ułoŝenie kabli zasilających i przewodów kabelkowych - podłączenie kabli zasilających i przewodów kabelkowych do rozdzielnic - sprawdzenie i pomiar linii zasilających - wykonanie uszczelnień poŝarowych 2.3 Prace budowlane CPV prace rozbiórkowe budowlane w pomieszczeniu rozdzielni RG2 - malowanie pomieszczenia rozdzielni RG2 - rozbiórka obudowy koryt - montaŝ obudowy koryt - malowanie obudowy koryt 2.4 Instalacja ochrony od poraŝeń CPV demontaŝ wyłączników róŝnicowoprądowych trój fazowych - montaŝ wyłączników róŝnicowoprądowych jedno fazowych - sprawdzenie i pomiar skuteczności ochrony - sprawdzenie i test wyłącznika róŝnicowoprądowego

4 2.5 Uporządkowanie terenu po robotach instalacyjnych 2.6 Odbiór całości wykonanych prac 3 Określenia podstawowe Określenia podstawowe w niniejszym ST SA zgodne z obowiązującymi normami, przepisami oraz aktualnym prawem budowlanym. 4 Materiały Materiałami stosowanymi przy wykonywaniu robót według niniejszej specyfikacji są 4.1. kabel N2XHFE-180/E30 1x50 mm² 4.2. kabel N2XHFE-180/E30 4x16 mm² 4.3. kabel YKY 5x16 mm² 4.4. kabel YKY 5x10mm² 4.5. kabel YKY 5x16 mm² 4.6. kabel YKY 5x35 mm² 4.7. kabel YKY 5x70 mm² 4.8. przewód HLGs 3x1,5 mm² 4.9. przewód DY 4 mm² 4.10 przewód LY 16 mm² przewód LY 120 mm² koryto perforowane metalowe K100 E/ koryto metalowe K rury osłonowe Ø 37mm rury osłonowe Ø 47 mm rozdzielnia RG rozdzielnia RG P.POś rozdzielnia TK rozdzielnia TK4a rozdzielnia T4 5 Sprzęt Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywania robót oraz pogorszenia stanu środowiska naturalnego, zarówno w miejscu wykonywania tych robót jak przy wykonywaniu czynności pomocniczych i związanych z transportem pionowym i poziomym poza placem budowy, załadunkiem i rozładunkiem materiałów, zarówno do zabudowy jak teŝ pochodzących z rozbiórki a takŝe uŝywanego na budowie sprzętu. Sprzęt uŝywany przez wykonawcę powinien uzyskać akceptacje Inspektora Nadzoru. 6 Transport Wykonawca zobo1)wiązany jest do stosowania jedynie takich środków transportu które nie wpłyną niekorzystnie na jakość wykonywanych robót oraz nie spowoduje pogorszenia stanu środowiska naturalnego.

5 7 Wykonanie robót 7.1 Wykonawca robót jest odpowiedzialny za prowadzenie dokumentacji budowy, jakość wykonania robót, prowadzenie prac zgodnie z dokumentacją projektową, ST, pozwoleniem na budowę, przepisami i obowiązującymi Polskimi Norami, aktualnym Prawem Budowlanym, wymogami branŝowymi, poleceniami Inspektora Nadzoru, wg zatwierdzonego harmonogramu robót. 7.2 W trakcie wykonywania robót naleŝy przestrzegać przepisów ujętych w pkt. 12 niniejszej specyfikacji, ogólnie obowiązujących przepisów bezpieczeństwa i higieny pracy. 7.3 Rozpoczęcie robót winno być poprzedzone protokolarnym przekazaniem placu budowy. 8 Kontrola jakości Celem kontroli jakości jest stwierdzenie osiągnięcia jakości wykonanych robót przy budowie instalacji elektrycznych. 8.1 Urządzenia, aparaty, przewody elektryczne, kable elektryczne, koryta, rozdzielnie powinny posiadać wymagane na mocy Ustawy Prawo Budowlane certyfikaty, deklaracje i atesty. 8.2 Zakres prób i pomiarów odbiorczych określa norma PN-E Szczególnie istotne dla powyŝszego zakresu są; - sprawdzenie ciągłości przewodów ochronnych - pomiar rezystancji izolacji instalacji elektrycznej - pomiar rezystancji uziemienia - sprawdzenie samoczynnego wyłączenia zasilania - sprawdzenie biegunowości - przeprowadzenie prób działania 8.3 Kontrola i badanie w trakcie robót - sprawdzenie kontroli zgodności i realizacji robót zgodnie z projektem, pozwoleniem na budowę, przepisami i obowiązującymi Polskimi Normami oraz zasadami wiedzy technicznej - sprawdzanie jakości wykonywanych robót, wybudowanych wyrobów budowlanych, a w szczególności zapobieganie zastosowaniu wadliwych i niedopuszczonych do obrotu i powszechnego stosowania w budownictwie 8.4 Pomiary instalacji elektrycznych wewnętrznych - pomiar rezystancji izolacji przewodów - pomiar ciągłości Ŝył - sprawdzenie i pomiar skuteczności ochrony przed poraŝeniem - pomiar rezystancji uziemienia 9 Obmiar robót Zgodnie z opracowanym przedmiarem robót i stanem faktycznym wykonanych elementów

6 10 Odbiór robót 10.1 odbiór robót zanikających i ulegających zakryciu Zasady odbioru końcowego robót załączonych do dokumentacji projektowej. Wykonawca zobowiązany jest dostarczyć następujące dokumenty. - dokumentację powykonawczą - protokóły z dokonanych pomiarów - odbiór robót zanikających - atesty i certyfikaty - rozliczenie materiałów z demontaŝu 11 Podstawa płatności Według zasad określonych w umowie na wykonanie robót. Cena obejmuje wykonanie robót wg kosztorysu. Do cen jednostkowych nie zaliczany jest podatek VAT. 12 Przepisy związane z robotami 12.1 Normy PN-IEC ;1994 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Dobór środków ochrony przeciw poraŝeniowej w zaleŝności od wpływów zewnętrznych. PN-IEC ;2000 Międzynarodowy słownik terminologiczny elektryki. Instalacje elektryczne w obiektach budowlanych. PN-IEC ;2000 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. PN-IEC ;2000 Instalacje elektryczne w obiektach budowlanych. Ustalenia ogólnych charakterystyk. PN-IEC ;2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporaŝeniowa. PN-IEC ;1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed skutkami oddziaływania cieplnego. PN-IEC ;1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetęŝeniowym. PN-IEC ; 1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed obniŝeniem napięcia. Odłączanie izolacyjne przełączenia. PN-IEC ;1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Zastosowanie środków ochrony zapewniających bezpieczeństwo. Postanowienia ogólne, środki ochrony przed poraŝeniem prądem elektrycznym. PN-IEC ;1999 Instalacje elektryczne w obiektach budowlanych. Ochrona instalacji niskiego napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemiach w sieciach wysokiego napięcia. PN-IEC ;1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi.

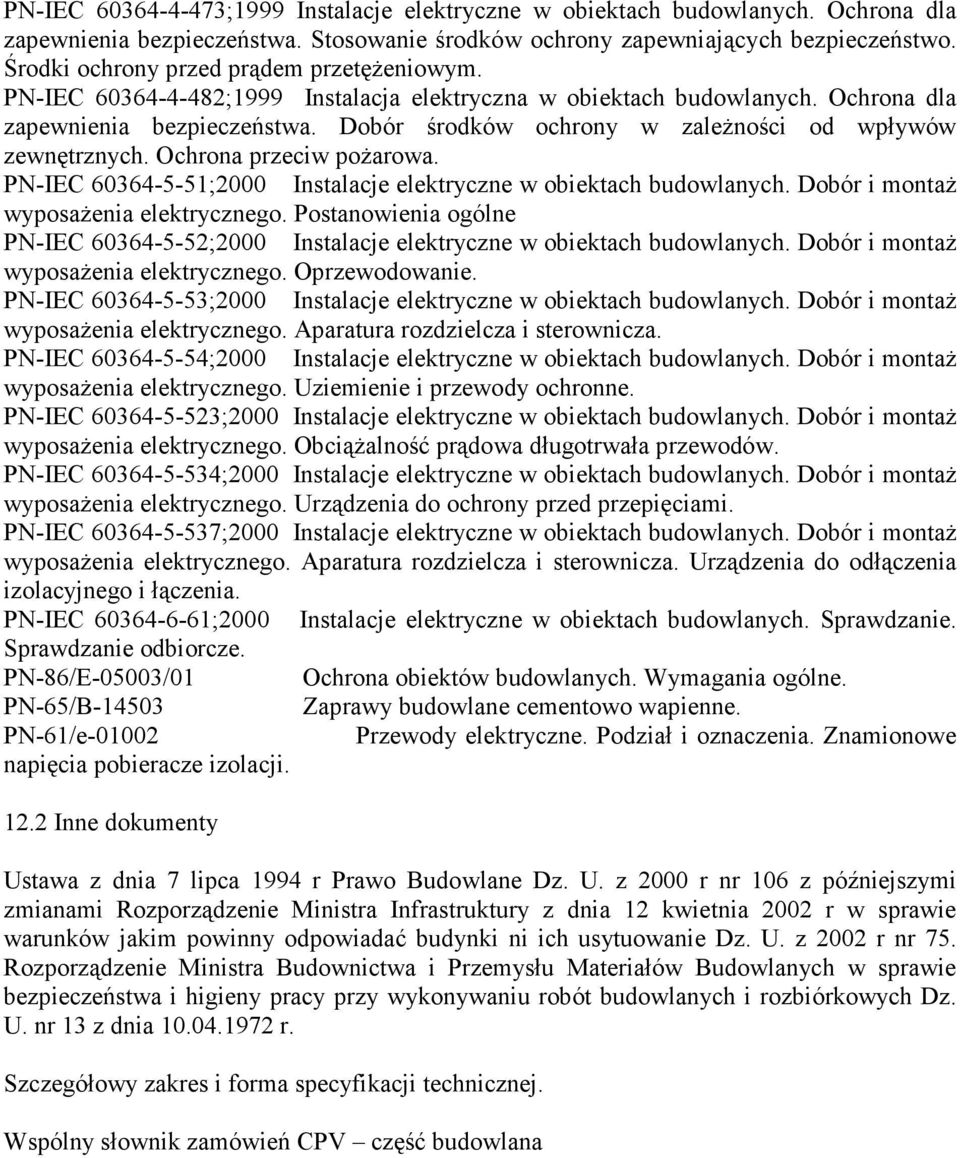

7 PN-IEC ;1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Środki ochrony przed prądem przetęŝeniowym. PN-IEC ;1999 Instalacja elektryczna w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zaleŝności od wpływów zewnętrznych. Ochrona przeciw poŝarowa. PN-IEC ;2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Postanowienia ogólne PN-IEC ;2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Oprzewodowanie. PN-IEC ;2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Aparatura rozdzielcza i sterownicza. PN-IEC ;2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Uziemienie i przewody ochronne. PN-IEC ;2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. ObciąŜalność prądowa długotrwała przewodów. PN-IEC ;2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Urządzenia do ochrony przed przepięciami. PN-IEC ;2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urządzenia do odłączenia izolacyjnego i łączenia. PN-IEC ;2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze. PN-86/E-05003/01 Ochrona obiektów budowlanych. Wymagania ogólne. PN-65/B Zaprawy budowlane cementowo wapienne. PN-61/e Przewody elektryczne. Podział i oznaczenia. Znamionowe napięcia pobieracze izolacji Inne dokumenty Ustawa z dnia 7 lipca 1994 r Prawo Budowlane Dz. U. z 2000 r nr 106 z późniejszymi zmianami Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków jakim powinny odpowiadać budynki ni ich usytuowanie Dz. U. z 2002 r nr 75. Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych i rozbiórkowych Dz. U. nr 13 z dnia r. Szczegółowy zakres i forma specyfikacji technicznej. Wspólny słownik zamówień CPV część budowlana
