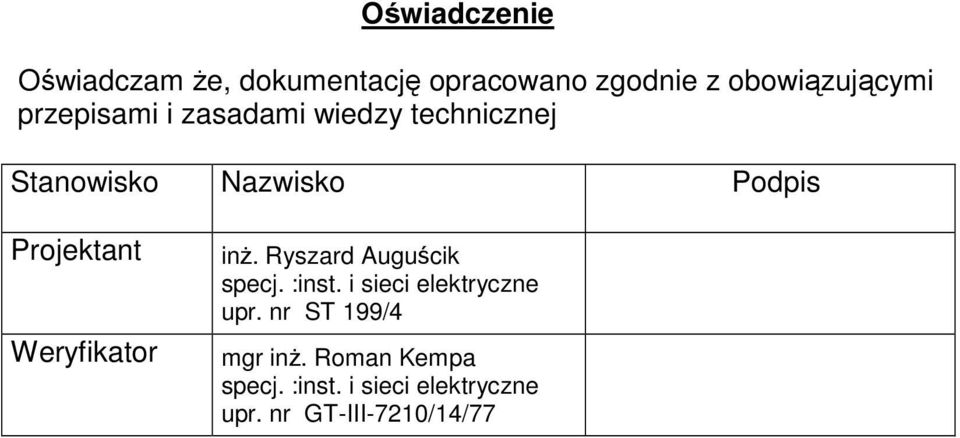

1 Oświadczenie Oświadczam Ŝe, dokumentację opracowano zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej Stanowisko Nazwisko Podpis Projektant Weryfikator inŝ. Ryszard Auguścik specj. :inst. i sieci elektryczne upr. nr ST 199/4 mgr inŝ. Roman Kempa specj. :inst. i sieci elektryczne upr. nr GT-III-7210/14/77

2 OPIS TECHNICZNY 1.PODSTAWA PRAWNA I ZAKRES OPRACOWANIA. Projekt opracowano na zlecenie Gminnego Zakładu Gospodarki Komunalnej Sp. z o.o. w Chojnicach ul. 31 Stycznia 56a,w oparciu o niŝej wymienione materiały: a) Warunki przyłączenia do sieci elektroenergetycznej n.n.,wydane przez ENEA Operator Sp. z o.o. RD Chojnice, znak OD1/ZR3/221/2011 z dn b) Decyzja o warunkach zabudowy (załączono do dokumentacji formalno-prawnej) c) Wytyczne technologiczne i opracowania branŝowe d) Wizja lokalna w terenie e) Obowiązujące przepisy i normy f) Uzgodnienia trasowe z ZUD i innymi zainteresowanymi instytucjami załączono do dokumentacji formalno prawnej. Projekt obejmuje budowę instalacji elektrycznych n.n. w budynku Stacji Uzdatniania Wody w Krojantach, gm. Chojnice. 2.UWAGI OGÓLNE. 2.1.Zasilanie podstawowe i pomiar energii elektrycznej w stacji uzdatniania wody. Zasilanie stacji uzdatniania wody, odbywać się będzie kablem n.n., z istniejącej stacji transformatorowej Krojanty Wieś nr 33530, z transformatorem 100 kva, do złącza kab - lowo pomiarowego zlokalizowanego przy ogrodzeniu stacji uzdatniania wody. Pomiar energii elektrycznej został zlokalizowany w złączu kablowo pomiarowym. Zasilanie obiektu, stanowi oddzielne opracowanie projektowe. 2.2.Zapotrzebowanie mocy. Projektowana moc zainstalowana Pi =88.0 kw Współczynnik zapotrzebowania mocy kz = 0.66 Moc szczytowa czynna - Ps = 58.0 kw Współczynnik mocy - cos fi = 0.85; tg fi = 0.62 Moc szczytowa bierna - Q = 36 kvar Moc baterii kondensatorów - Qb= 15 kvar Moc bierna skompensowana - Qk = 21 kvar Współczynnik mocy skompensowany - cos fi_k = 0.94; tg fi_k = 0.36 NatęŜenie prądu - I = 89.0 A Max zabezp. przedlicznikowe - Ib max = 125 A gg Nadmienia się, Ŝe wielkość zabezpieczenia podyktowana jest rozruchem silników pomp i selekcją zabezpieczeń. 2.3.Spadek napięcia. Projektowany kabel - l = YAKY 4*120 mm 2 dł. 215 m Zapotrzebowanie mocy szczytowej P = 58.0 kw delta U = 10 5 * P * l / gamma * S * U 2 = 10 5 * 58.0 *215 / 34 * 120 * = 1.9 % < dop.

3 2.4.Obliczanie prądów zwarcia i dobór zabezpieczeń w sieciach n.n. Obiekt: Stacja uzdatniania wody w Krojantach. Punkt zwarcia nr 1: Stacja transformatorowa Krojanty Wieś nr moc zwarciowa = 100 MVA - moc transformatora = 100 kva R1 = 19.1 mom X1 = mom Z1 = mom Iz1 = 3780 A Punkt zwarcia nr 2: Projektowane złącze kablowo-pomiarowe dla SUW. - Linia kablowa Al. S = 120 mm 2 - L = 215 m R2 = mom X2 = mom Z2 = mom Iz2 = 1169 A > Iwył = 5.1*160 = 816 A ( dla WT1-gG 5s) Punkt zwarcia nr 3 : Projektowana rozdzielnica RG dla SUW. - Linia kablowa Al. S = 120 mm 2 - L = 10 m R3 = mom X3 = mom Z3 = mom Iz3 = 1130 A > Iwył = 5.3*125 = A ( dla WT1-gG 5s) 2.5.Zasilanie rezerwowe stacji uzdatniania wody. W nawiązaniu do uzgodnień z inwestorem, projektuje się zainstalowanie agregatu prądotwórczego typu GPW 80 DZ, N=88kVA/64kW, który zostanie ustawiony w wydzielo nym pomieszczeniu w budynku SUW. Powiązania agregatu z rozdzielnicą RG, wykonać kablem YAKY 5*120 mm 2, a ponadto ułoŝyć kabel sterowniczy YKSY 14*1.5 mm 2 dla potrzeb kontroli napięcia podstawowego oraz układów sterowania i blokad. Dla potrzeb ładowania akumulatorów agregatu, przewidziano kabelek YKY 3*4 mm 2. W/wym. Kable zakończyć na listwach w skrzynkach izolacyjnych, a powiązania z agregatem wykonać przewodami giętkimi. W rozdzielnicy RG zostanie przewidziany SZR. 3.ROZDZIELNICE NISKIEGO NAPIĘCIA. W nawiązaniu do wytycznych branŝy technologicznej, przewiduje się zainstalowanie rozdzielnicy głównej RG, rozdzielnicy technologicznej RT i rozdzielnicy obsługującej zestaw hydroforowy RH. Rozdzielnice te ustawić na kanale kablowym w hali technologicznej, a wolne odcinki kanału, przykryć blachą ryflowaną. Na rys. nr 4 schemat rozdziału energii ele ktrycznej, przedstawiono zasadnicze obwody do urządzeń technologicznych, grzewczych, oświetleniowych, gniazd wtyczkowych 24V, 230V i 400V oraz obwody sterownicze i pomiarowe. W rozdzielnicy RG projektuje się zainstalowanie układu SZR do współpracy między zasilaczem podstawowym a agregatem prądotwórczym, oraz baterii kondensatorów do kom sensacji mocy biernej o mocy 15 kvar, wyposaŝonej w regulator mocy. Obwody sterownicze i pomiarowe, powinny być zasilane z UPS. Nadmienia się, Ŝe doboru rozdzielnic i ich szczegółowego wyposaŝenia dokona Instal Compact Tarnowo Podgórne, będący dostawcą i wykonawcą kompleksowym technologii obiektu.

4 4.INSTALACJE W BUDYNKU STACJI UZDATNIANIA WODY. W budynku stacji wodociągowej projektuje się ułoŝenie następujących instalacji ele ktrycznych: - Instalacja oświetlenia podstawowego i gniazd wtyczkowych 24V, 230V i 400V. Instalacja ta obejmuje oświetlenie wszystkich pomieszczeń oraz wejść do budynku. Gniazda wtyczkowe przeznaczone są dla potrzeb remontowych obiektu oraz podłączenia niewielkich urządzeń pomocniczych, narzędzi ręcznych oraz doświetlenia miejscowego lampami przenośnymi na 24V. Projektuje się oświetlenie fluorescencyjne oraz Ŝarowe nad wejściami do budynku, przewodami YDY3-5*1.5 mm 2 i YDY 3*2.5 mm 2, które ułoŝyć w korytkach instalacyjnych ocynkowanych ogniowo oraz na tynk przy podejściach do opraw, wyłączników i gniazd wtyczkowych. Wyłączniki instalować na wysokości 1.4 m, a gniazda wtyczkowe na wysokości 0.3 m od posadzki Trasy prowadzenia przewodów oraz rozmieszczenie opraw oświetleniowych i osprzętu, po kazano na rys.nr 1 Projekt instalacji oświetleniowej i gniazd wtyczkowych. - Instalacja siłowa. Instalację siłową wykonać do urządzeń technologicznych, grzewczych, wentylatora i urządzen pomocniczych. Instalację tą wykonać przewodami YDY w korytkach instalacyjnych, wspólnych dla wszystkich instalacji oraz zawiesić przewody luzem przy doprowadzeniu do urządzeń od góry z korytka. Trasy prowadzenia przewodów oraz ich typy podano na rys. nr 2 Projekt instalacji Elektrycznych do urządzeń technologicznych. - Instalacja sterownicza i pomiarowa. Instalację sterowniczą i pomiarowąwykonać przewodami YDY 1.5 mm 2, kabelkami YKSY 1.5 mm 2 i YTKSYekw 0.5 mm, które układać w korytkach instalacyjnych, oraz w rurkach izolacyjnych w posadzce. Lokalizację poszczególnych urządzeń oraz trasy prowadzenia przewodów pokazano na rzutach instalacji. - Instalacja odgromowa Projektuje się wykonanie uziomu otokowego na głębokości 1m i 0.6 m, taśmą Fe/Zn 25*4mm oraz uziomu prętowego o śr. 20 mm szt 3 od strony wyjścia kanału kablowego. Z uwagi na dostępność ludzi ze wszystkich stron budynku, przy wejściach i pod jezdniami taśmę uziemiającą osłonić np. rurami AROT o śr min. 50 mm. Na dachu ułoŝyć zwody poziome DFe śr. 8 mm, na uchwytach odstępowych, natomiast na ścianach bocznych ułoŝyć przewody odprowadzające, drutem j.w. Całość wykonać w systemie instalacji napręŝanej. Na wysokości 1.8 m zainstalować zaciski kontrolne. Rezystancja uziomu nie powinna przekraczać wartości 10 omów. - Instalacja połączeń wyrównawczych. W pomieszczeniu agregatu prądotwórczego, na ścianie zainstalować szynę wyrów - nawczą Fe/Zn 50*4mm, do której podłączyć rurociągi metalowe wodociągowe, kanalizacyj ne, korytka instalacyjne, zbiorniki i urządzenia technologiczne oraz punkt PE rozdzielnicy

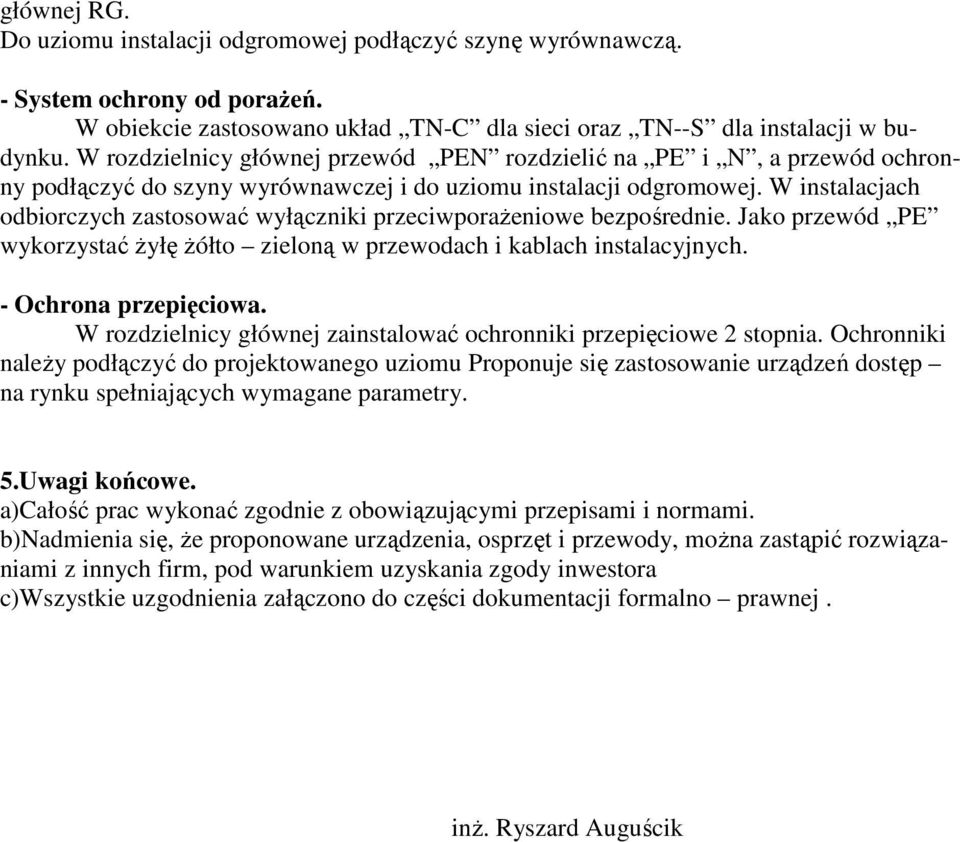

5 głównej RG. Do uziomu instalacji odgromowej podłączyć szynę wyrównawczą. - System ochrony od poraŝeń. W obiekcie zastosowano układ TN-C dla sieci oraz TN--S dla instalacji w budynku. W rozdzielnicy głównej przewód PEN rozdzielić na PE i N, a przewód ochronny podłączyć do szyny wyrównawczej i do uziomu instalacji odgromowej. W instalacjach odbiorczych zastosować wyłączniki przeciwporaŝeniowe bezpośrednie. Jako przewód PE wykorzystać Ŝyłę Ŝółto zieloną w przewodach i kablach instalacyjnych. - Ochrona przepięciowa. W rozdzielnicy głównej zainstalować ochronniki przepięciowe 2 stopnia. Ochronniki naleŝy podłączyć do projektowanego uziomu Proponuje się zastosowanie urządzeń dostęp na rynku spełniających wymagane parametry. 5.Uwagi końcowe. a)całość prac wykonać zgodnie z obowiązującymi przepisami i normami. b)nadmienia się, Ŝe proponowane urządzenia, osprzęt i przewody, moŝna zastąpić rozwiązaniami z innych firm, pod warunkiem uzyskania zgody inwestora c)wszystkie uzgodnienia załączono do części dokumentacji formalno prawnej. inŝ. Ryszard Auguścik

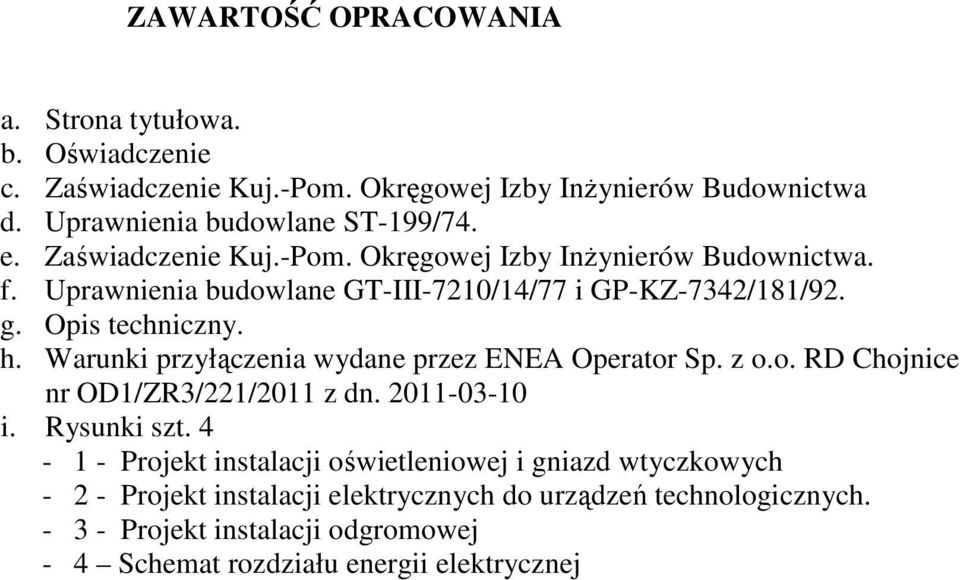

6 ZAWARTOŚĆ OPRACOWANIA a. Strona tytułowa. b. Oświadczenie c. Zaświadczenie Kuj.-Pom. Okręgowej Izby InŜynierów Budownictwa d. Uprawnienia budowlane ST-199/74. e. Zaświadczenie Kuj.-Pom. Okręgowej Izby InŜynierów Budownictwa. f. Uprawnienia budowlane GT-III-7210/14/77 i GP-KZ-7342/181/92. g. Opis techniczny. h. Warunki przyłączenia wydane przez ENEA Operator Sp. z o.o. RD Chojnice nr OD1/ZR3/221/2011 z dn i. Rysunki szt Projekt instalacji oświetleniowej i gniazd wtyczkowych Projekt instalacji elektrycznych do urządzeń technologicznych Projekt instalacji odgromowej - 4 Schemat rozdziału energii elektrycznej
