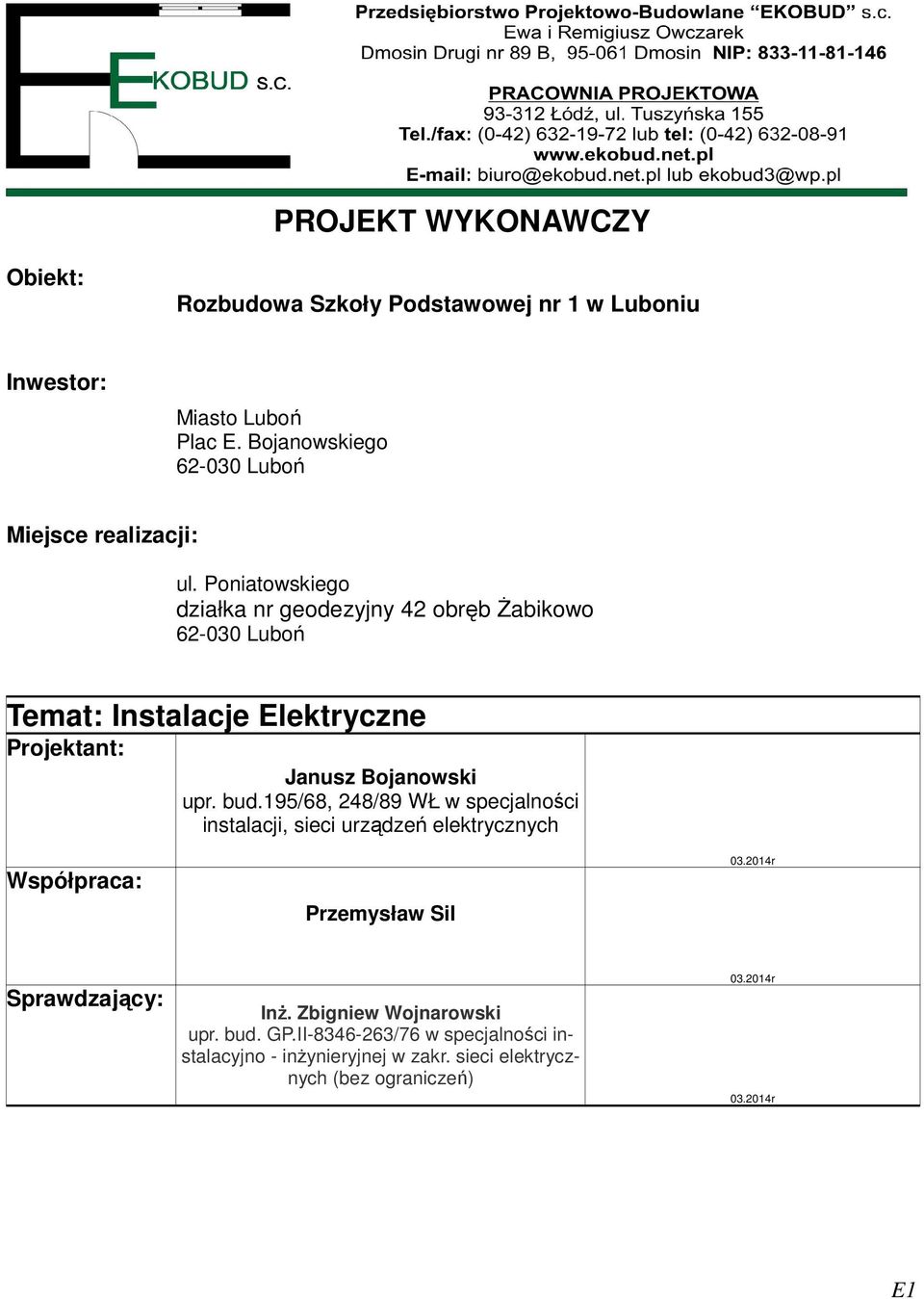

1 PROJEKT WYKONAWCZY Obiekt: Rozbudowa Szkoły Podstawowej nr 1 w Luboniu Inwestor: Miasto Luboń Plac E. Bojanowskiego Luboń Miejsce realizacji: ul. Poniatowskiego działka nr geodezyjny 42 obręb śabikowo Luboń Temat: Instalacje Elektryczne Projektant: Janusz Bojanowski upr. bud.195/68, 248/89 WŁ w specjalności instalacji, sieci urządzeń elektrycznych Współpraca: Przemysław Sil r Sprawdzający: InŜ. Zbigniew Wojnarowski upr. bud. GP.II /76 w specjalności instalacyjno - inŝynieryjnej w zakr. sieci elektrycznych (bez ograniczeń) r r E1

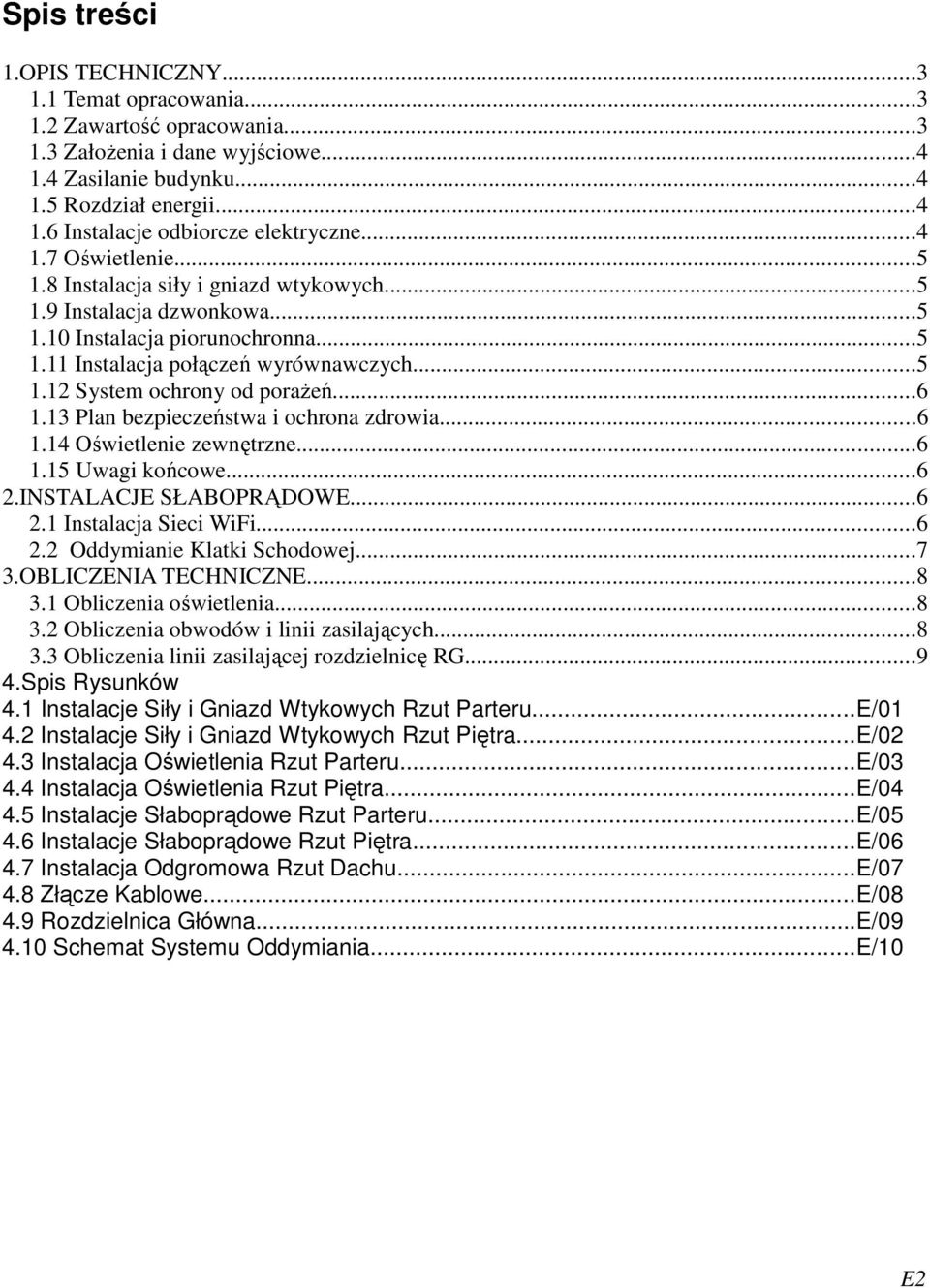

2 Spis treści 1.OPIS TECHNICZNY Temat opracowania Zawartość opracowania ZałoŜenia i dane wyjściowe Zasilanie budynku Rozdział energii Instalacje odbiorcze elektryczne Oświetlenie Instalacja siły i gniazd wtykowych Instalacja dzwonkowa Instalacja piorunochronna Instalacja połączeń wyrównawczych System ochrony od poraŝeń Plan bezpieczeństwa i ochrona zdrowia Oświetlenie zewnętrzne Uwagi końcowe INSTALACJE SŁABOPRĄDOWE Instalacja Sieci WiFi Oddymianie Klatki Schodowej OBLICZENIA TECHNICZNE Obliczenia oświetlenia Obliczenia obwodów i linii zasilających Obliczenia linii zasilającej rozdzielnicę RG Spis Rysunków 4.1 Instalacje Siły i Gniazd Wtykowych Rzut Parteru...E/ Instalacje Siły i Gniazd Wtykowych Rzut Piętra...E/ Instalacja Oświetlenia Rzut Parteru...E/ Instalacja Oświetlenia Rzut Piętra...E/ Instalacje Słaboprądowe Rzut Parteru...E/ Instalacje Słaboprądowe Rzut Piętra...E/ Instalacja Odgromowa Rzut Dachu...E/ Złącze Kablowe...E/ Rozdzielnica Główna...E/ Schemat Systemu Oddymiania...E/10 E2

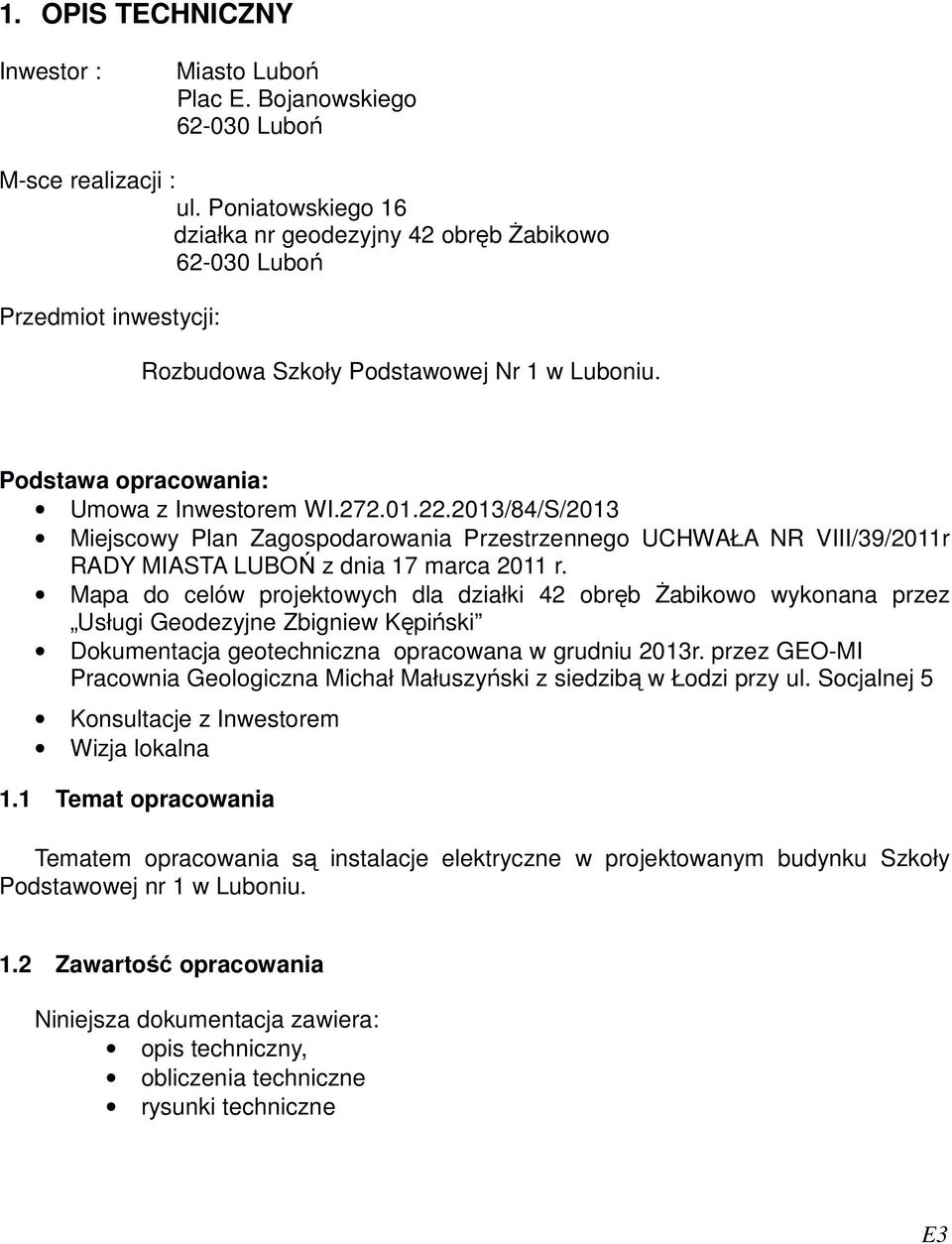

3 1. OPIS TECHNICZNY Inwestor : Miasto Luboń Plac E. Bojanowskiego Luboń M-sce realizacji : ul. Poniatowskiego 16 działka nr geodezyjny 42 obręb śabikowo Luboń Przedmiot inwestycji: Rozbudowa Szkoły Podstawowej Nr 1 w Luboniu. Podstawa opracowania: Umowa z Inwestorem WI /84/S/2013 Miejscowy Plan Zagospodarowania Przestrzennego UCHWAŁA NR VIII/39/2011r RADY MIASTA LUBOŃ z dnia 17 marca 2011 r. Mapa do celów projektowych dla działki 42 obręb śabikowo wykonana przez Usługi Geodezyjne Zbigniew Kępiński Dokumentacja geotechniczna opracowana w grudniu 2013r. przez GEO-MI Pracownia Geologiczna Michał Małuszyński z siedzibą w Łodzi przy ul. Socjalnej 5 Konsultacje z Inwestorem Wizja lokalna 1.1 Temat opracowania Tematem opracowania są instalacje elektryczne w projektowanym budynku Szkoły Podstawowej nr 1 w Luboniu. 1.2 Zawartość opracowania Niniejsza dokumentacja zawiera: opis techniczny, obliczenia techniczne rysunki techniczne E3

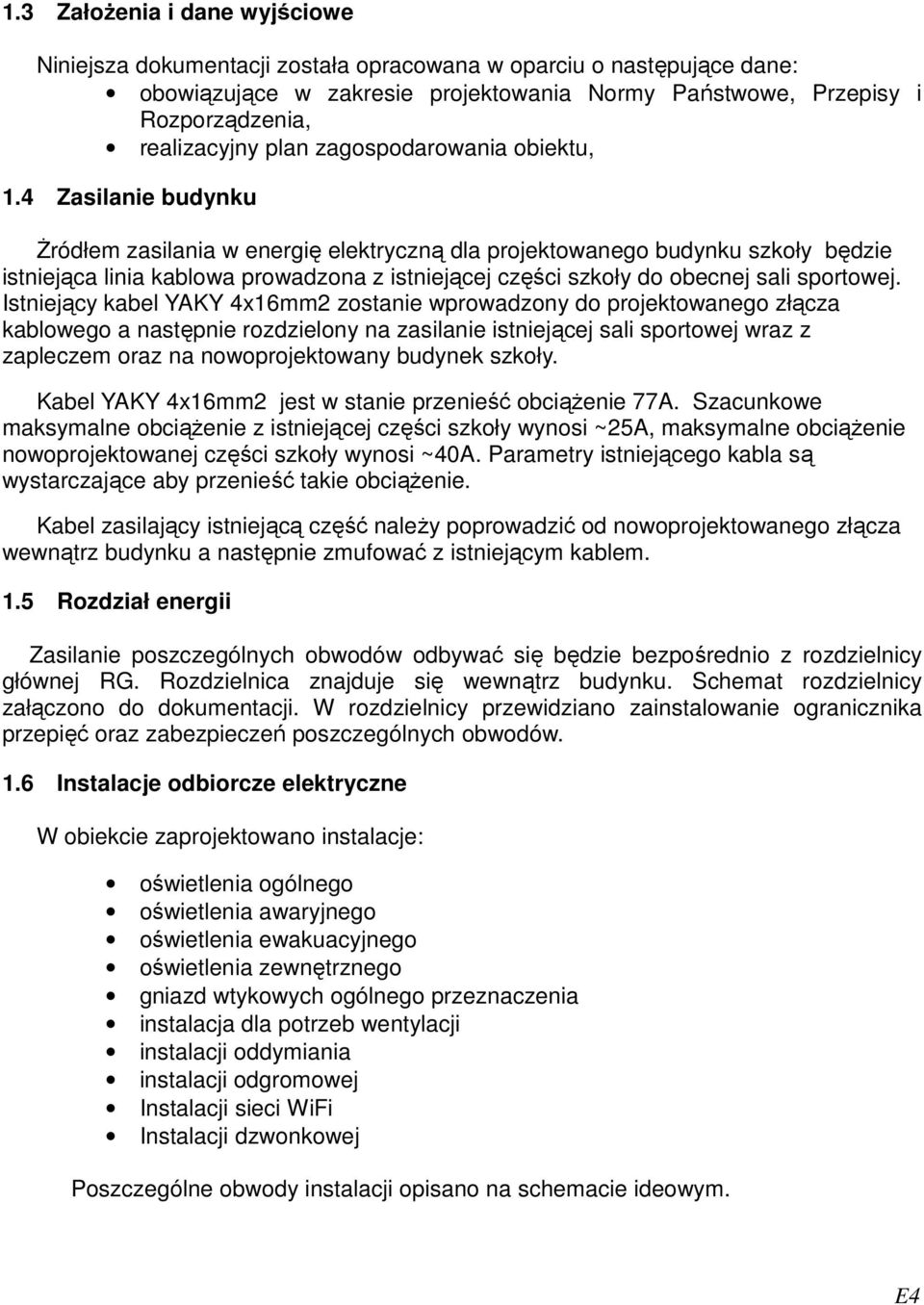

4 1.3 ZałoŜenia i dane wyjściowe Niniejsza dokumentacji została opracowana w oparciu o następujące dane: obowiązujące w zakresie projektowania Normy Państwowe, Przepisy i Rozporządzenia, realizacyjny plan zagospodarowania obiektu, 1.4 Zasilanie budynku śródłem zasilania w energię elektryczną dla projektowanego budynku szkoły będzie istniejąca linia kablowa prowadzona z istniejącej części szkoły do obecnej sali sportowej. Istniejący kabel YAKY 4x16mm2 zostanie wprowadzony do projektowanego złącza kablowego a następnie rozdzielony na zasilanie istniejącej sali sportowej wraz z zapleczem oraz na nowoprojektowany budynek szkoły. Kabel YAKY 4x16mm2 jest w stanie przenieść obciąŝenie 77A. Szacunkowe maksymalne obciąŝenie z istniejącej części szkoły wynosi ~25A, maksymalne obciąŝenie nowoprojektowanej części szkoły wynosi ~40A. Parametry istniejącego kabla są wystarczające aby przenieść takie obciąŝenie. Kabel zasilający istniejącą część naleŝy poprowadzić od nowoprojektowanego złącza wewnątrz budynku a następnie zmufować z istniejącym kablem. 1.5 Rozdział energii Zasilanie poszczególnych obwodów odbywać się będzie bezpośrednio z rozdzielnicy głównej RG. Rozdzielnica znajduje się wewnątrz budynku. Schemat rozdzielnicy załączono do dokumentacji. W rozdzielnicy przewidziano zainstalowanie ogranicznika przepięć oraz zabezpieczeń poszczególnych obwodów. 1.6 Instalacje odbiorcze elektryczne W obiekcie zaprojektowano instalacje: oświetlenia ogólnego oświetlenia awaryjnego oświetlenia ewakuacyjnego oświetlenia zewnętrznego gniazd wtykowych ogólnego przeznaczenia instalacja dla potrzeb wentylacji instalacji oddymiania instalacji odgromowej Instalacji sieci WiFi Instalacji dzwonkowej Poszczególne obwody instalacji opisano na schemacie ideowym. E4

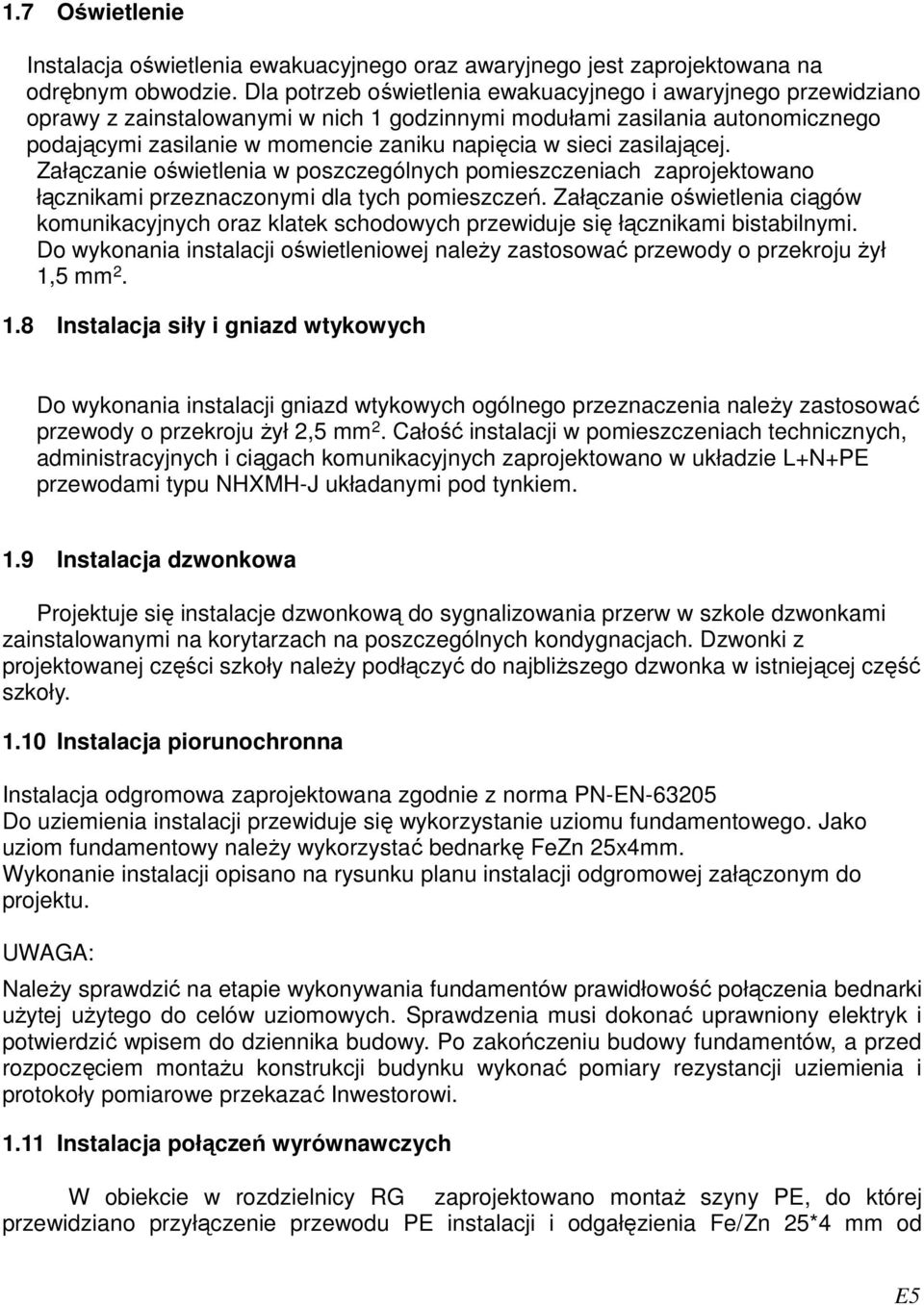

5 1.7 Oświetlenie Instalacja oświetlenia ewakuacyjnego oraz awaryjnego jest zaprojektowana na odrębnym obwodzie. Dla potrzeb oświetlenia ewakuacyjnego i awaryjnego przewidziano oprawy z zainstalowanymi w nich 1 godzinnymi modułami zasilania autonomicznego podającymi zasilanie w momencie zaniku napięcia w sieci zasilającej. Załączanie oświetlenia w poszczególnych pomieszczeniach zaprojektowano łącznikami przeznaczonymi dla tych pomieszczeń. Załączanie oświetlenia ciągów komunikacyjnych oraz klatek schodowych przewiduje się łącznikami bistabilnymi. Do wykonania instalacji oświetleniowej naleŝy zastosować przewody o przekroju Ŝył 1,5 mm Instalacja siły i gniazd wtykowych Do wykonania instalacji gniazd wtykowych ogólnego przeznaczenia naleŝy zastosować przewody o przekroju Ŝył 2,5 mm 2. Całość instalacji w pomieszczeniach technicznych, administracyjnych i ciągach komunikacyjnych zaprojektowano w układzie L+N+PE przewodami typu NHXMH-J układanymi pod tynkiem. 1.9 Instalacja dzwonkowa Projektuje się instalacje dzwonkową do sygnalizowania przerw w szkole dzwonkami zainstalowanymi na korytarzach na poszczególnych kondygnacjach. Dzwonki z projektowanej części szkoły naleŝy podłączyć do najbliŝszego dzwonka w istniejącej część szkoły Instalacja piorunochronna Instalacja odgromowa zaprojektowana zgodnie z norma PN-EN Do uziemienia instalacji przewiduje się wykorzystanie uziomu fundamentowego. Jako uziom fundamentowy naleŝy wykorzystać bednarkę FeZn 25x4mm. Wykonanie instalacji opisano na rysunku planu instalacji odgromowej załączonym do projektu. UWAGA: NaleŜy sprawdzić na etapie wykonywania fundamentów prawidłowość połączenia bednarki uŝytej uŝytego do celów uziomowych. Sprawdzenia musi dokonać uprawniony elektryk i potwierdzić wpisem do dziennika budowy. Po zakończeniu budowy fundamentów, a przed rozpoczęciem montaŝu konstrukcji budynku wykonać pomiary rezystancji uziemienia i protokoły pomiarowe przekazać Inwestorowi Instalacja połączeń wyrównawczych W obiekcie w rozdzielnicy RG zaprojektowano montaŝ szyny PE, do której przewidziano przyłączenie przewodu PE instalacji i odgałęzienia Fe/Zn 25*4 mm od E5

6 uziomu instalacji piorunochronnej System ochrony od poraŝeń Do ochrony od poraŝeń we wszystkich obwodach odbiorczych z odbiornikami o I klasie izolacji zaprojektowano wyłączniki ochronne róŝnicowo-prądowe działania bezpośredniego o prądzie róŝnicowym l = 0,03 A. Całość instalacji wewnętrznej zaprojektowano w układzie TN-S Plan bezpieczeństwa i ochrona zdrowia Projektowane linie kablowe są liniami izolowanymi i nie stanowią przy prawidłowej eksploatacji zagroŝenia dla środowiska i przebywających w jej pobliŝu ludzi. Linie są odporne na oddziaływanie szkodliwych warunków środowiska naturalnego. Prace związane z budową linii naleŝy prowadzić wyłącznie w stanie beznapięciowym. Do wykonania inwestycji naleŝy stosować wyłącznie materiały posiadające atesty lub certyfikaty dopuszczające ich stosowanie na terenie Polski Oświetlenie zewnętrzne Zasilanie oświetlenia prowadzane będzie z projektowanej rozdzielnicy RG. Załączanie oświetlenia będzie sterowane automatycznie przy pomocy czujnika zmierzchowego lub ręcznie za pomocą przełącznika Uwagi końcowe Całość robót naleŝy wykonać zgodnie z Przepisami Budowy Urządzeń Elektrycznych, zbiorem obowiązujących Norm, Warunkami Technicznymi Wykonania o Odbioru Robót oraz Obowiązującymi Przepisami Bezpieczeństwa i Higieny Pracy. Dopuszcza się stosowanie równowaŝnych zamienników. W opisie technicznym instalacji podano proponowane typy opraw i osprzętu określonych producentów. Do wykonania instalacji moŝna zastosować równowaŝne produkty innych producentów. 2. INSTALACJE SŁABOPRĄDOWE 2.1 Instalacja Sieci WiFi Router WiFi zostanie zainstalowany w pomieszczeniu 1/4 w metalowej skrzynce zawieszonej na ścianie, 0,5m od sufitu, skrzynka zamykana na klucz. Dobór routera zapewni dostęp do sieci WiFi na terenie całego nowoprojektowanego budynku. Router naleŝy podłączyć poprzez skrętkę UTP do istniejącego serwera znajdującego się w pracowni komputerowej w istniejącym budynku szkoły. E6

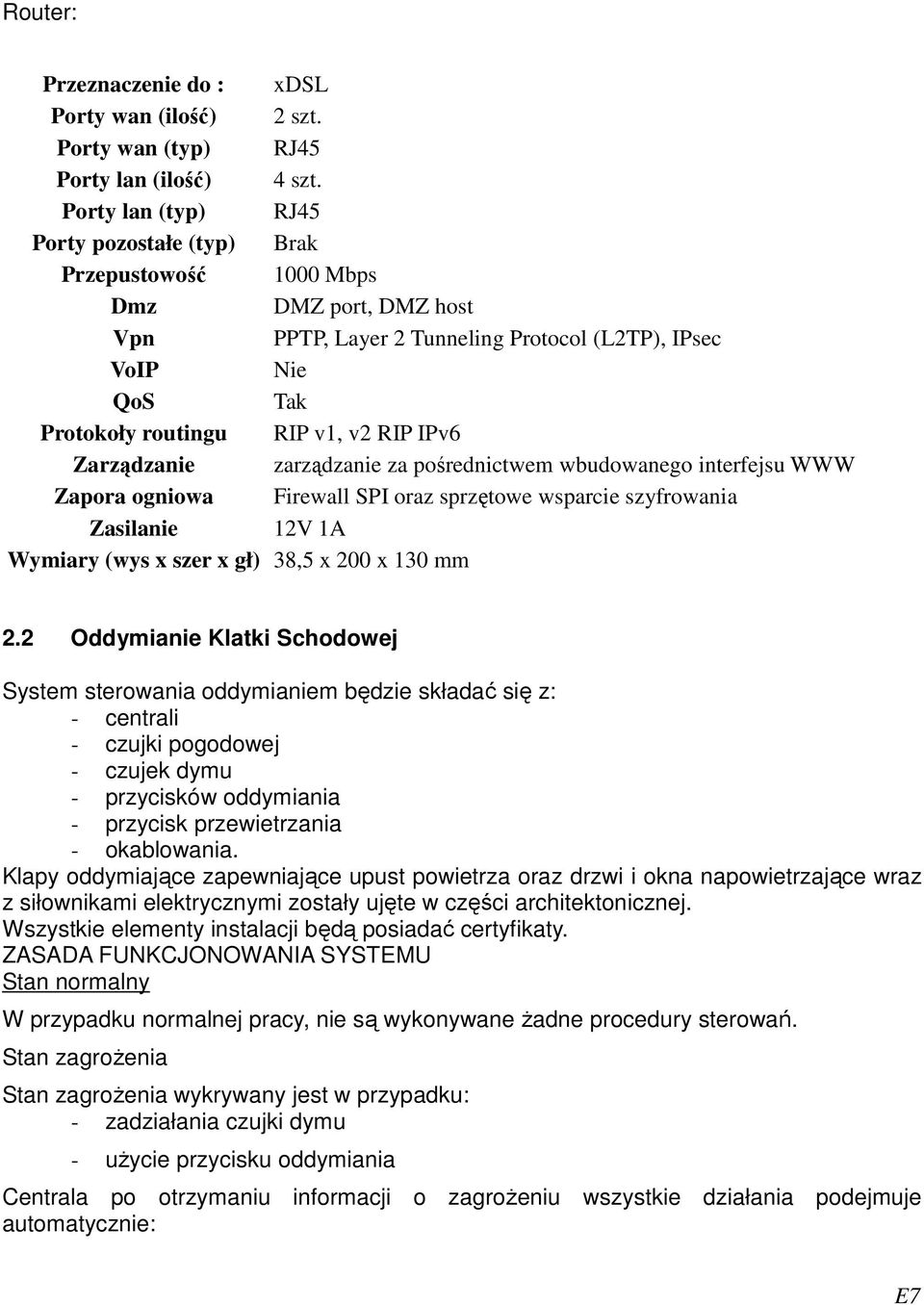

7 Router: Przeznaczenie do : xdsl Porty wan (ilość) 2 szt. Porty wan (typ) RJ45 Porty lan (ilość) 4 szt. Porty lan (typ) RJ45 Porty pozostałe (typ) Brak Przepustowość 1000 Mbps Dmz DMZ port, DMZ host Vpn PPTP, Layer 2 Tunneling Protocol (L2TP), IPsec VoIP Nie QoS Tak Protokoły routingu RIP v1, v2 RIP IPv6 Zarządzanie zarządzanie za pośrednictwem wbudowanego interfejsu WWW Zapora ogniowa Firewall SPI oraz sprzętowe wsparcie szyfrowania Zasilanie 12V 1A Wymiary (wys x szer x gł) 38,5 x 200 x 130 mm 2.2 Oddymianie Klatki Schodowej System sterowania oddymianiem będzie składać się z: - centrali - czujki pogodowej - czujek dymu - przycisków oddymiania - przycisk przewietrzania - okablowania. Klapy oddymiające zapewniające upust powietrza oraz drzwi i okna napowietrzające wraz z siłownikami elektrycznymi zostały ujęte w części architektonicznej. Wszystkie elementy instalacji będą posiadać certyfikaty. ZASADA FUNKCJONOWANIA SYSTEMU Stan normalny W przypadku normalnej pracy, nie są wykonywane Ŝadne procedury sterowań. Stan zagroŝenia Stan zagroŝenia wykrywany jest w przypadku: - zadziałania czujki dymu - uŝycie przycisku oddymiania Centrala po otrzymaniu informacji o zagroŝeniu wszystkie działania podejmuje automatycznie: E7

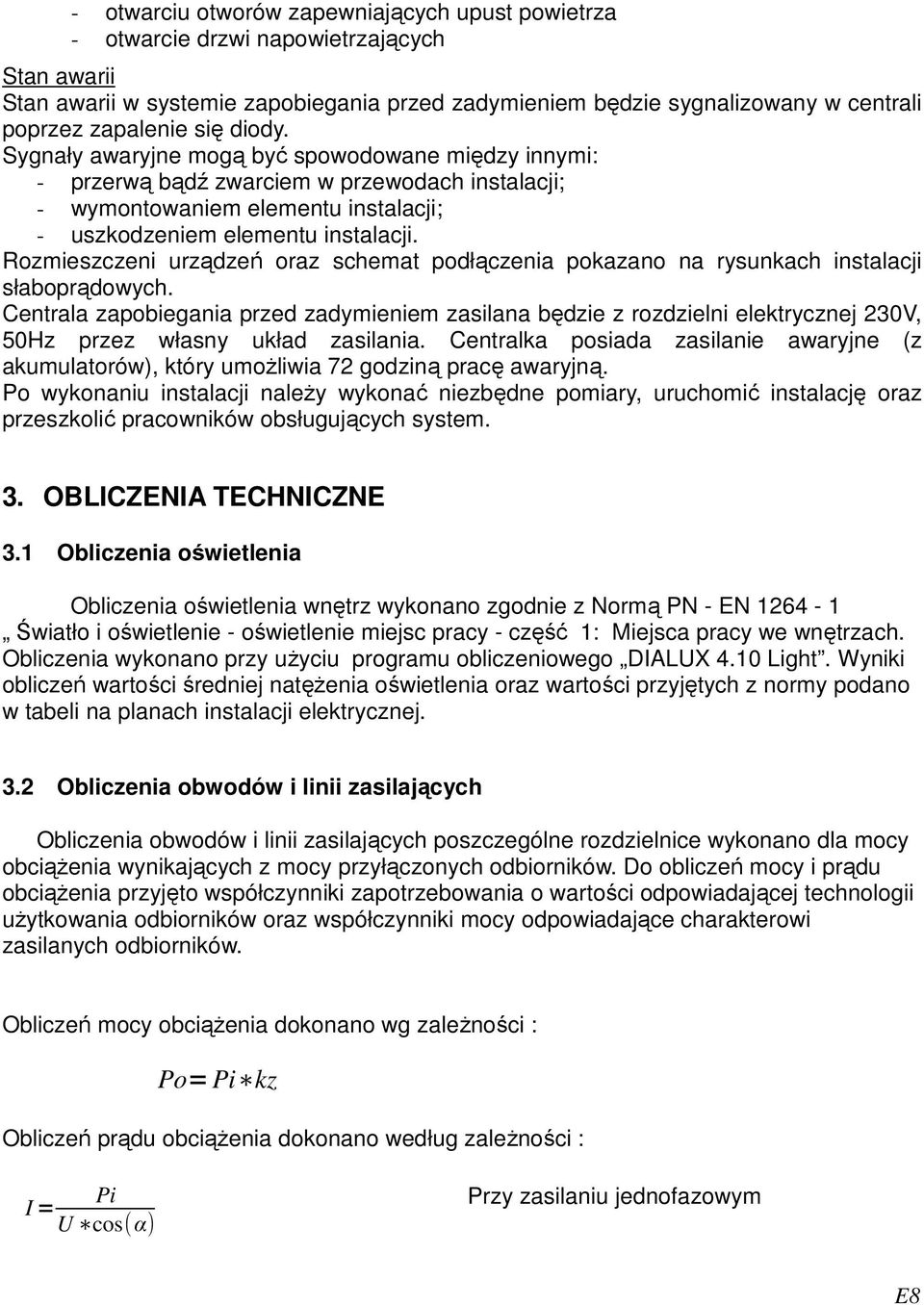

8 - otwarciu otworów zapewniających upust powietrza - otwarcie drzwi napowietrzających Stan awarii Stan awarii w systemie zapobiegania przed zadymieniem będzie sygnalizowany w centrali poprzez zapalenie się diody. Sygnały awaryjne mogą być spowodowane między innymi: - przerwą bądź zwarciem w przewodach instalacji; - wymontowaniem elementu instalacji; - uszkodzeniem elementu instalacji. Rozmieszczeni urządzeń oraz schemat podłączenia pokazano na rysunkach instalacji słaboprądowych. Centrala zapobiegania przed zadymieniem zasilana będzie z rozdzielni elektrycznej 230V, 50Hz przez własny układ zasilania. Centralka posiada zasilanie awaryjne (z akumulatorów), który umoŝliwia 72 godziną pracę awaryjną. Po wykonaniu instalacji naleŝy wykonać niezbędne pomiary, uruchomić instalację oraz przeszkolić pracowników obsługujących system. 3. OBLICZENIA TECHNICZNE 3.1 Obliczenia oświetlenia Obliczenia oświetlenia wnętrz wykonano zgodnie z Normą PN - EN Światło i oświetlenie - oświetlenie miejsc pracy - część 1: Miejsca pracy we wnętrzach. Obliczenia wykonano przy uŝyciu programu obliczeniowego DIALUX 4.10 Light. Wyniki obliczeń wartości średniej natęŝenia oświetlenia oraz wartości przyjętych z normy podano w tabeli na planach instalacji elektrycznej. 3.2 Obliczenia obwodów i linii zasilających Obliczenia obwodów i linii zasilających poszczególne rozdzielnice wykonano dla mocy obciąŝenia wynikających z mocy przyłączonych odbiorników. Do obliczeń mocy i prądu obciąŝenia przyjęto współczynniki zapotrzebowania o wartości odpowiadającej technologii uŝytkowania odbiorników oraz współczynniki mocy odpowiadające charakterowi zasilanych odbiorników. Obliczeń mocy obciąŝenia dokonano wg zaleŝności : Po= Pi kz Obliczeń prądu obciąŝenia dokonano według zaleŝności : Pi I= U cos(α) Przy zasilaniu jednofazowym E8

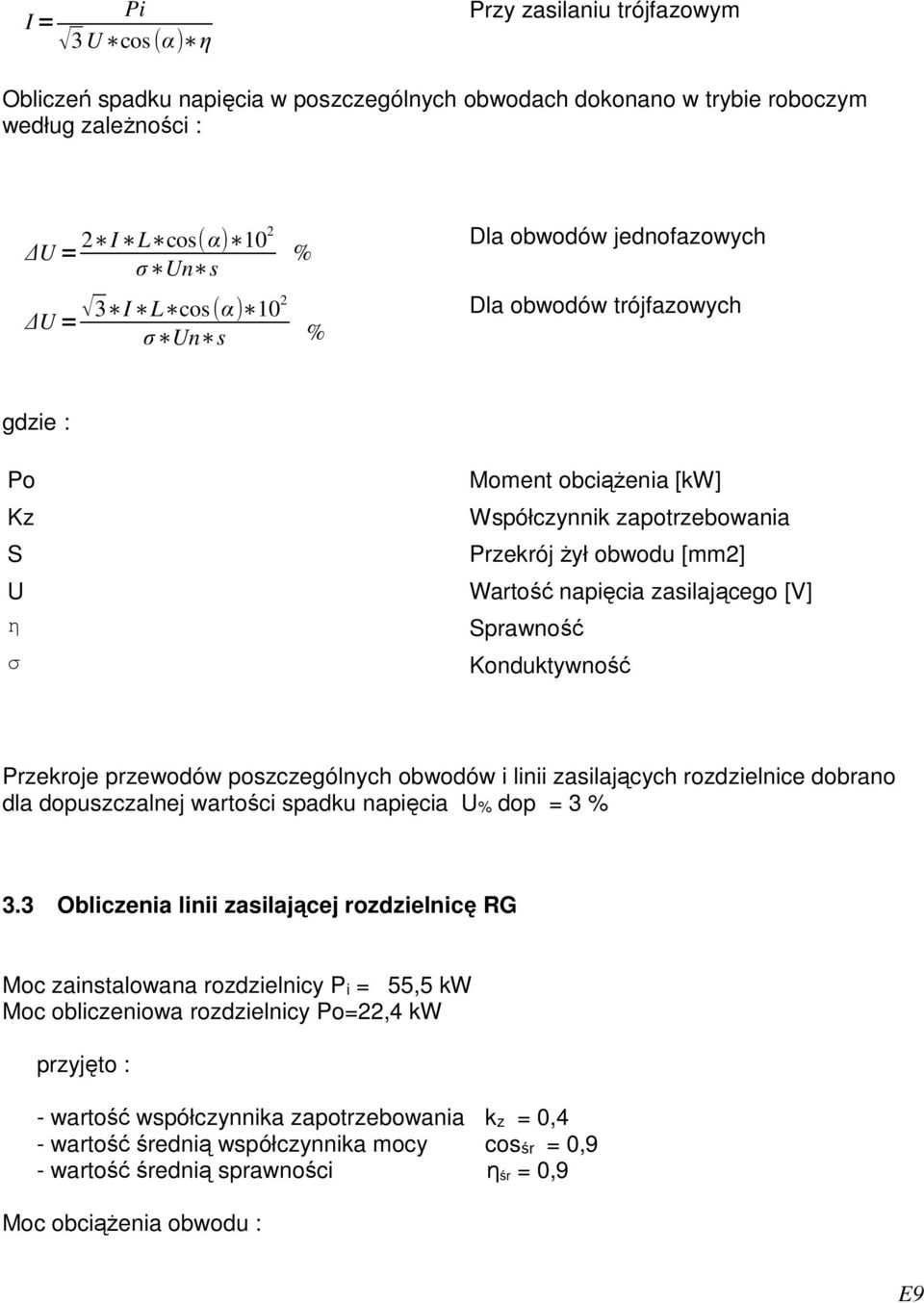

9 Pi I= 3 U cos(α) η Przy zasilaniu trójfazowym Obliczeń spadku napięcia w poszczególnych obwodach dokonano w trybie roboczym według zaleŝności : U= 2 I L cos(α) 102 σ Un s % U= 3 I L cos(α) 102 σ Un s % Dla obwodów jednofazowych Dla obwodów trójfazowych gdzie : Po Kz S U η σ Moment obciąŝenia [kw] Współczynnik zapotrzebowania Przekrój Ŝył obwodu [mm2] Wartość napięcia zasilającego [V] Sprawność Konduktywność Przekroje przewodów poszczególnych obwodów i linii zasilających rozdzielnice dobrano dla dopuszczalnej wartości spadku napięcia U% dop = 3 % 3.3 Obliczenia linii zasilającej rozdzielnicę RG Moc zainstalowana rozdzielnicy Pi = 55,5 kw Moc obliczeniowa rozdzielnicy Po=22,4 kw przyjęto : - wartość współczynnika zapotrzebowania kz = 0,4 - wartość średnią współczynnika mocy cosśr = 0,9 - wartość średnią sprawności η śr = 0,9 Moc obciąŝenia obwodu : E9

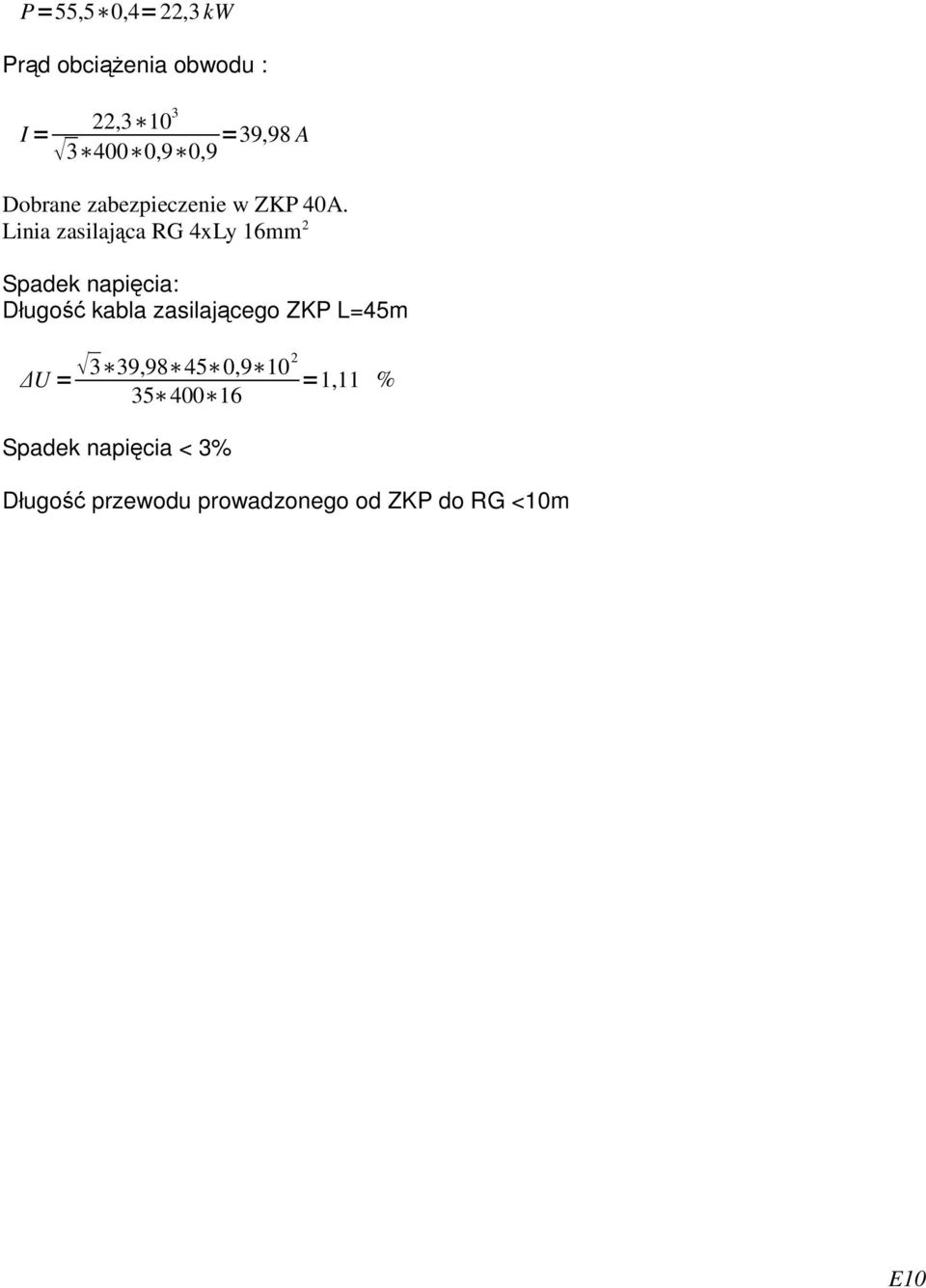

10 P=55,5 0,4=22,3 kw Prąd obciąŝenia obwodu : 22, I= ,9 0,9 =39,98 A Dobrane zabezpieczenie w ZKP 40A. Linia zasilająca RG 4xLy 16mm 2 Spadek napięcia: Długość kabla zasilającego ZKP L=45m U= 3 39, ,9 102 =1,11 % Spadek napięcia < 3% Długość przewodu prowadzonego od ZKP do RG <10m E10
