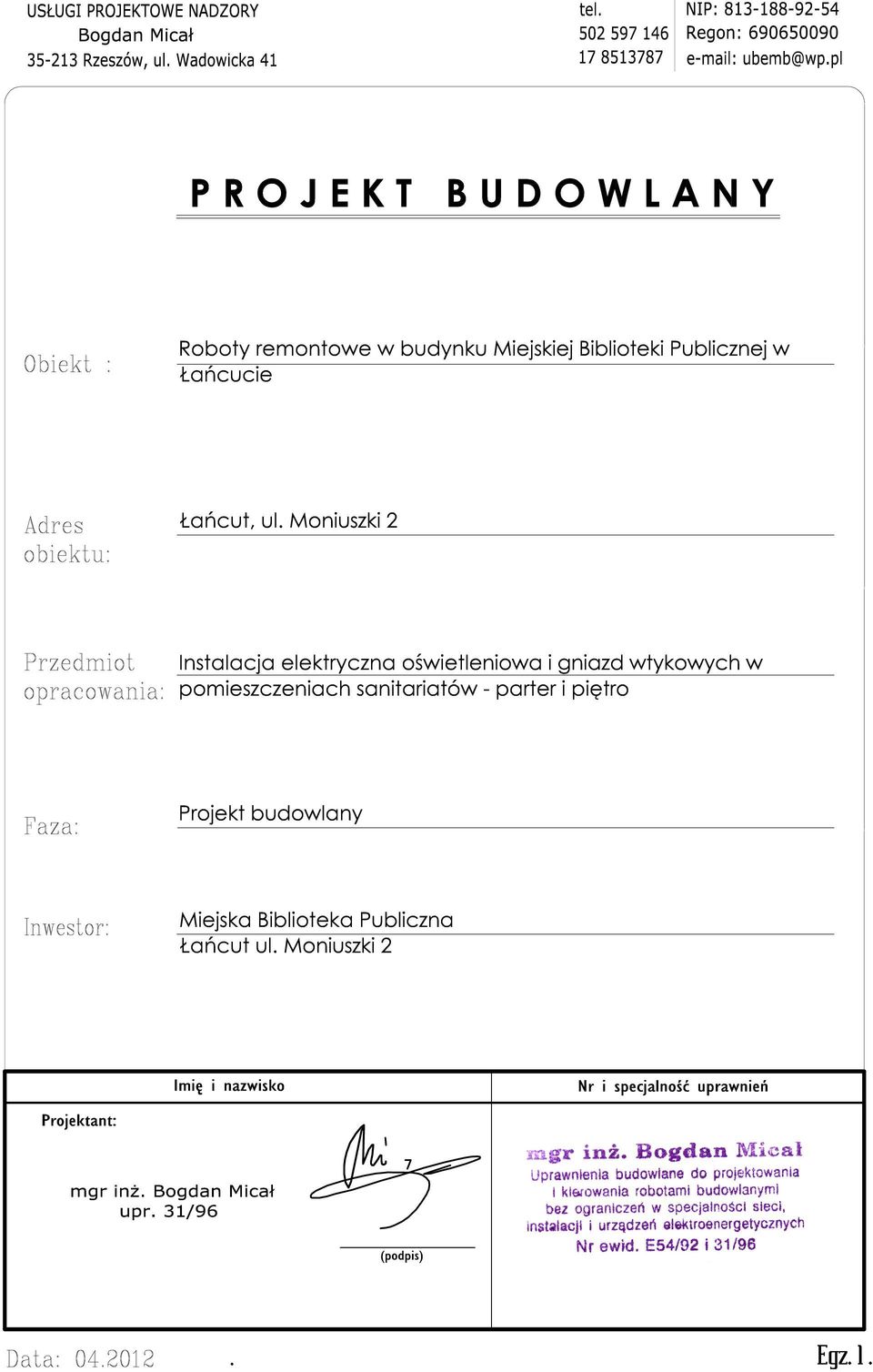

2 Opracowanie zawiera 1. Stronę tytułową. 2. Spis treści. 3. Opis techniczny. 4. Plan instalacji oświetleniowej i gniazd wtykowych parter. 5. Plan instalacji oświetleniowej i gniazd wtykowych piętro

3 1 Opis techniczny do projektu budowlanego instalacji elektrycznej w remontowanych sanitariatach Miejskiej Biblioteki Publicznej w Łańcucie Inwestor: Miejska Biblioteka Publiczna w Łańcucie 1. Przedmiot opracowania. Przedmiotem opracowania jest projekt wykonawczy instalacji ogólnego i gniazd wtykowych. elektrycznych wewnętrznych oświetlenia 2. Podstawa opracowania zlecenie Inwestora projekt budowlany podkłady architektoniczne projekty branŝowe obowiązujące przepisy i normy 3. Zakres opracowania adaptacja istniejącej tablicy bezpiecznikowej, instalacje elektryczne oświetleniowe, instalacje elektryczne gniazd wtykowych, ochrona od poraŝeń. 4. Wstęp W związku z przewidzianym do wykonania zakresem prac budowlanych związanych remontem pomieszczeń sanitariatów na poziomie parteru i piętra, oraz biorąc pod uwagę istniejący stan instalacji elektrycznej wykonanej jeszcze w latach 70-tych ubiegłego wieku zdecydowano się na całkowitą wymianę instalacji w zakresie osprzętu i oprzewodowania. Stan techniczny istniejących instalacji elektrycznej nie spełnia aktualnie obowiązujących w tym zakresie norm i przepisów. 5. Charakterystyka energetyczna obiektu. napięcie zasilania Un = 230/400 V/50 Hz moc zainstalowania Pi = 9,500 kw moc szczytowa Ps = 4,300 kw Wyliczona moc szczytowa potrzebna do prawidłowego funkcjonowania remontowanych pomieszczeń sanitariatów zostanie skompensowana mocą którą były one,,zasilane przed remontem, a ewentualny wzrost zapotrzebowania mocy na poziomie 2 do 3 kw w związku z zastosowaniem podgrzewaczy wody zostanie pokryty z istniejącej rezerwy mocy którą Inwestor posiada na obiekcie. Zwraca się uwagę Ŝe, w przypadku zastosowania podgrzewaczy wody uŝytkowej o mocach większych niŝ moce określone niniejszym opracowaniem /zaprojektowane linie zasilające umoŝliwią zasilanie odbiorów o mocach do 3,0 kw/, koniecznym stanie się wykonanie przez uprawnioną osobę lub firmę nowego bilansu mocy i ewentualne zwiększenie istniejącej mocy przyłączeniowej o wyliczoną wartości, tak aby zapewnić prawidłowe funkcjonowanie /selektywność działania/ zabezpieczeń w obwodzie zasilania poszczególnych urządzeń elektrycznych. 6. Rozwiązania techniczne Zasilanie, Wszystkie projektowane obwody elektrycznych zostaną wyprowadzone z istniejącej tablicy bezpiecznikowej TG zlokalizowanej przy wejściu głównym do budynku obok tablic licznikowych TL. Tablica TG posiada wolne,,moduły dla zabudowy aparatów elektrycznych zabezpieczających projektowane obwody oświetleniowe i gniazd wtykowych. Rozbudowa tablicy TG Projektowane doposaŝenie tablicy montować podobnie jak i istniejące na szynie TH-35. Dla zabezpieczenia obwodów oświetleniowych i gniazd wtykowych zaprojektowano zintegrowane wyłączniki składające się z wyłącznika róŝnicowo prądowego i nadmiarowo prądowego tzw. wyłączniki

Podstawa opracowania zlecenie Inwestora projekt budowlany podkłady architektoniczne projekty branŝowe obowiązujące przepisy i normy 3.

4 2 róznicowonadprądowe na napięcie pracy 500V-AC, prądzie znamionowym In = 16A z charakterystyką B i prądzie róŝnicowym I n = 30 ma. Szczegółowe wyposaŝenie w dodatkową aparaturę tablicy TG przedstawia załączony do opracowania schemat ideowy rozbudowy tablicy TG rys.nr 3. Instalacja oświetlenia ogólnego. Oświetlenie ogólne zaprojektowano oprawami jarzeniowymi 4x18W do stropów systemowych o module 600x600 i stopniu szczelności IP 65, oświetlenie miejscowe, to oprawy nad umywalkami z energoostrzędnymi kompaktowymi źródłami światła. Obwody zasilające dla wypustów oświetleniowych wykonać przewodami YDY 3x1,5 mm 2 układanymi w rurkach elektroinstalacyjnych RVKLn p/t i w przestrzeniach międzystropowych. Sterowanie oświetlenia wyłącznikami i przełącznikami, umieszczonymi przy wejściu do pomieszczeń, szczegółową specyfikację zastosowanych opraw podano w części obliczeniowej opracowania. Instalacja oświetlenia awaryjnego Została zrealizowana poprzez zastosowanie w niektórych oprawach oświetlenia podstawowego modułów awaryjnych podtrzymujących pracę oprawy po zaniku zasilnia podstawowego przez okres 1h. Instalacja gniazd wtykowych. Instalację gniazd wtykowych zaprojektowano przewodami YDY 3xDY-2,5 mm 2.układanymi w sposób analogiczny jak obwody oświetleniowe. Zasilanie gniazd wykonać z tablicy bezpiecznikowej zgodnie z podanymi adresami. Wszystkie gniazda stosować z kołkiem ochronnym przyłączonym do przewodu ochronnego PE. Instalacja przywoławcza. W pomieszczeniu WC dla niepełnosprawnych zainstalowano przyciski światło zasilane z obwodu oświetleniowego, które po przyciśnięciu przez osobę potrzebującą pomocy uruchomią sygnalizacje optyczno akustyczna umiejscowioną nad drzwiami wejściowymi do pomieszczenia WC. Instalacja zasilania wentylatorków. W przypadku zaprojektowania przez branŝę instalacyjną wentylatorków wspomagających wentylację grawitacyjną, wentylatorki zasilić z obwodów oświetleniowych od najbliŝszej oprawy. Załączanie i wyłączanie wentylatorków przyciskami światło łącznie z oświetleniem pomieszczeń. Instalacja przeciwporaŝeniowa. W projektowanych instalacjach elektrycznych ochronę przed poraŝeniem prądem elektrycznym (ochronę dodatkową) zaprojektowano poprzez odpowiednie dobranie i zastosowanie wyłączników róŝnicowonadprądowych o prądach znamionowych In=16A i róŝnicowym I n = 30 ma. Wszystkie styki ochronne gniazd wtykowych i opraw oświetleniowych połączyć z uziemionym przewodem ochronnym PE. NaleŜy sprawdzić wartość rezystancji uziemienia zacisku-szyny PE w istniejącej tablicy TG, wartość ta musi być mniejsza od R 10Ω. W przypadku braku uziemienia lub gdy jego wartość przekracza 10Ω naleŝy wzmocnić istniejący uziom poprzez wykonanie uziomu sztucznego /miejscowy/ dla zacisku PE /np. z prętów stalowych 12 dł. 6 m pogrąŝanych mechanicznie połączonych bednarka ocynkowaną Fe/Zn 25x4 z szyną PE tablicy/. Bednarkę z bednarką lub bednarkę z specjalnie przystosowanymi prętami łączyć przez spawanie na zakładkę, miejsca spawów w ziemi zabezpieczyć przed korozją farbą asfaltowa. Naziemną część bednarki oznaczyć zgodnie z normą PN-90/E barwą Ŝółto-zieloną. Ewentualne roboty związane z wykonaniem lub naprawą uziemienia dla zacisku PE tablicy TB nie są objęte niniejszym opracowaniem i w przypadku konieczności ich wykonania naleŝy je traktować jako dodatkowe lub wykonać je w ramach bieŝącej konserwacji. technologia wykonania instalacji. Dobór wyposaŝenia w aparaturę rozdzielni niskiego napięcia, przekroje przewodów linii zasilających oraz rodzaje zastosowanych przewodów zostały pokazane na schematach ideowych. Wszystkie instalacje w pomieszczeniach remontowanych sanitariatów wykonać w rurkach elektroinstalacyjnych pod tynkiem i w przestrzeniach międzystropowych, odcinek instalacji od tablicy TG do pomieszczeń remontowanych ułoŝyć w kanale elektroinstalacyjnym PCV. Wszystkie przebicia przez ściany, Ŝelbetowe elementy konstrukcyjne /n.p. nadproŝa, filary nośne/ i stropy naleŝy wykonywać po uzyskaniu zgody na wykonanie tych przejść od inspektora nadzoru branŝy budowlanej, otwory po wykonanych przekuciach uszczelnić. NaleŜy zadbać o koordynację robót z innymi branŝami, oraz: - w pomieszczeniach gdzie nie będą wykonywane roboty budowlane przywrócić stan pierwotny ścian i powłok, - uszkodzone w trakcie montaŝy stropy i ściany winny być naprawione na koszt wykonawcy. Zastosowany osprzęt taki jak gniazda, łączniki, oprawy musi być w wykonaniu hermetycznym o stopniu szczelności IP44 lub wyŝszym ze względu na jego montaŝ w pomieszczeniach wilgotnych lub przejściowo wilgotnych, oraz posiadać I lub II klasie ochronności izolacji

Oświetlenie ogólne zaprojektowano oprawami jarzeniowymi 4x18W do stropów systemowych o module 600x600 i stopniu szczelności IP 65, oświetlenie miejscowe, to oprawy nad umywalkami z energoostrzędnymi

5 3 7. Uwagi końcowe Całość robót wykonać zgodnie z PBUE i odnośnymi normami, po zakończeniu montaŝu wykonać pomiary i badania: pomiar rezystancji izolacji obwodów oświetleniowych, gniazd wtykowych i wypustów zasilajacych, pomiar rezystancji uziemienia szyny PE w tablicy TG, pomiar skuteczności ochrony p. poraŝeniowej przez pomiar prądów zadziałania wyłączników róŝnicowoprądowych testerem, pomiary pętli zwarcia. Osprzęt elektryczny, przewody, kable stosować tylko atestowane i posiadające odpowiednie certyfikaty.

szyny PE w tablicy TG, pomiar skuteczności ochrony p.
