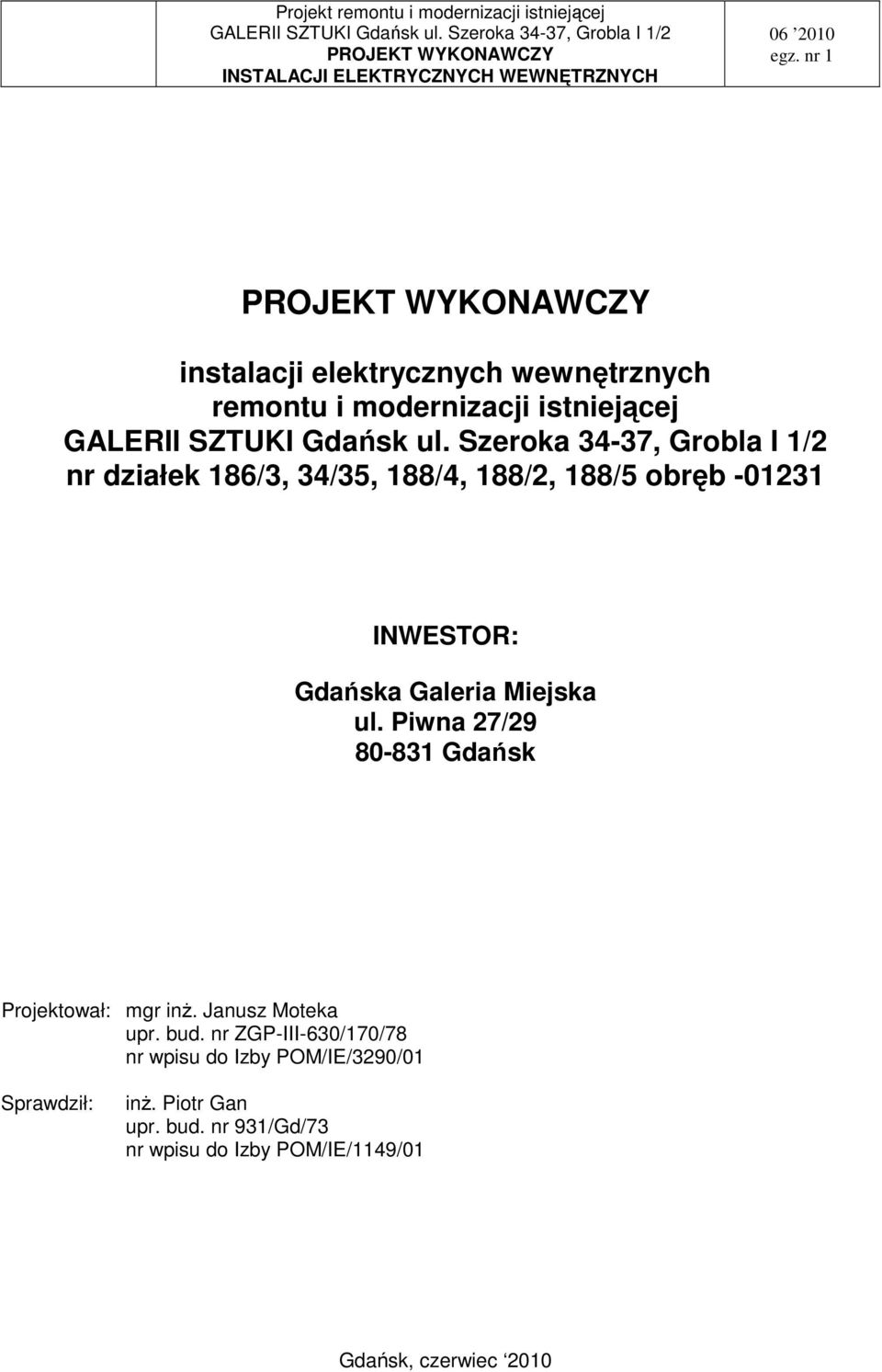

1 egz. nr 1 instalacji elektrycznych wewnętrznych remontu i modernizacji istniejącej nr działek 186/3, 34/35, 188/4, 188/2, 188/5 obręb INWESTOR: Gdańska Galeria Miejska ul. Piwna 27/ Gdańsk Projektował: mgr inŝ. Janusz Moteka upr. bud. nr ZGP-III-630/170/78 nr wpisu do Izby POM/IE/3290/01 Sprawdził: inŝ. Piotr Gan upr. bud. nr 931/Gd/73 nr wpisu do Izby POM/IE/1149/01 Gdańsk, czerwiec 2010

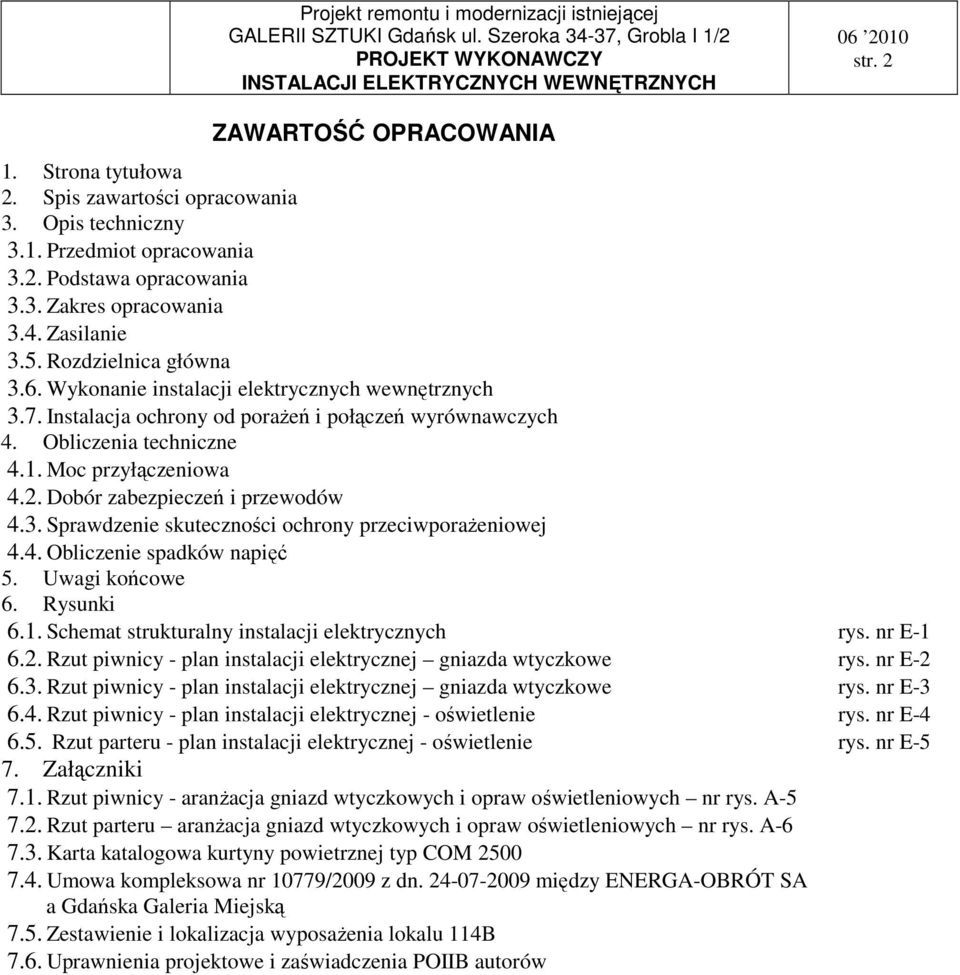

2 str. 2 ZAWARTOŚĆ OPRACOWANIA 1. Strona tytułowa 2. Spis zawartości opracowania 3. Opis techniczny 3.1. Przedmiot opracowania 3.2. Podstawa opracowania 3.3. Zakres opracowania 3.4. Zasilanie 3.5. Rozdzielnica główna 3.6. Wykonanie instalacji elektrycznych wewnętrznych 3.7. Instalacja ochrony od poraŝeń i połączeń wyrównawczych 4. Obliczenia techniczne 4.1. Moc przyłączeniowa 4.2. Dobór zabezpieczeń i przewodów 4.3. Sprawdzenie skuteczności ochrony przeciwporaŝeniowej 4.4. Obliczenie spadków napięć 5. Uwagi końcowe 6. Rysunki 6.1. Schemat strukturalny instalacji elektrycznych rys. nr E Rzut piwnicy - plan instalacji elektrycznej gniazda wtyczkowe rys. nr E Rzut piwnicy - plan instalacji elektrycznej gniazda wtyczkowe rys. nr E Rzut piwnicy - plan instalacji elektrycznej - oświetlenie rys. nr E Rzut parteru - plan instalacji elektrycznej - oświetlenie rys. nr E-5 7. Załączniki 7.1. Rzut piwnicy - aranŝacja gniazd wtyczkowych i opraw oświetleniowych nr rys. A Rzut parteru aranŝacja gniazd wtyczkowych i opraw oświetleniowych nr rys. A Karta katalogowa kurtyny powietrznej typ COM Umowa kompleksowa nr 10779/2009 z dn między ENERGA-OBRÓT SA a Gdańska Galeria Miejską 7.5. Zestawienie i lokalizacja wyposaŝenia lokalu 114B 7.6. Uprawnienia projektowe i zaświadczenia POIIB autorów

3 str OPIS TECHNICZNY 3.1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt instalacji elektrycznych wewnętrznych remontu i modernizacji istniejącej GALERII SZTUKI w Gdańsku ul. Szeroka i Grobla I 1/ Podstawa opracowania zlecenie Inwestora projekt aranŝacji i wyposaŝenia lokalu obowiązujące normy i przepisy Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie Warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ( Dz. U. Nr 75, poz. 690 z 2002r. z późniejszymi zmianami); PN-IEC Instalacje elektryczne w obiektach budowlanych. ochrony przeciwporaŝeniowej i przeciwpoŝarowej (PN IEC , 43, 482), ochrony przeciwprzepięciowej (PN IEC ), uziemień ochronnych, roboczych i połączeń wyrównawczych (PN IEC , PN IEC ), zastosowanie osprzętu i sposobów kablowania (PN IEC , 53, 537), pomiarów powykonawczych (PN IEC ) PN-91/E-05160/01 Rozdzielnice prefabrykowane niskonapięciowe. Warunki techniczne wykonania i odbioru robót budowlano montaŝowych część V - Instalacje elektryczne Zakres opracowania rozdzielnica odbiorcza instalacje elektryczne gniazd wtyczkowych i oświetleniowa 3.4. Zasilanie Lokal zasilany będzie wewnętrzną linią zasilającą doprowadzoną do rozdzielnicy głównej z istniejącego rozliczeniowego układu pomiaru energii elektrycznej Rozdzielnica główna W lokalu zaprojektowano rozdzielnicę odbiorczą RG jako naścienną z drzwiczkami transparentnymi, do montaŝu aparatów na szynie, którą wykonać i wyposaŝyć w aparaturę zgodnie ze schematem instalacji elektrycznych E01. W rozdzielnicy głównej będą zamontowane wyłącznik główny, ochronnik przepięciowy typu DEHNventil i zabezpieczenia obwodów. Przycisk p.poŝ. wyłącznika głównego będzie umiejscowiony przy wejściu do budynku Dopuszczalne jest zastosowanie innych aparatów niŝ wymienione pod warunkiem zachowania parametrów technicznych 3.6. Wykonanie instalacji elektrycznych wewnętrznych Instalacje elektryczne wewnętrzne wykonać przewodami prowadzonymi pod tynkiem w ścianach i stropach, Prowadząc roboty elektryczne naleŝy przestrzegać następujących uwag: naleŝy przestrzegać kolorystycznego oznakowania Ŝył przewodowych i kabli. Przewód zerowy (N) musi posiadać izolację koloru jasnoniebieskiego, a przewód ochronny (PE) - Ŝółto-zielonego. w Ŝadnym miejscu instalacji przewód zerowy (N) i przewód ochronny (PE) nie mogą być połączone. wszystkie urządzenia i sprzęt, których konstrukcja wykonana jest z metalu lub zawierają one elementy metalowe, na których w przypadku uszkodzenia moŝe pojawić się napięcie, muszą być przyłączone do przewodu ochronnego.

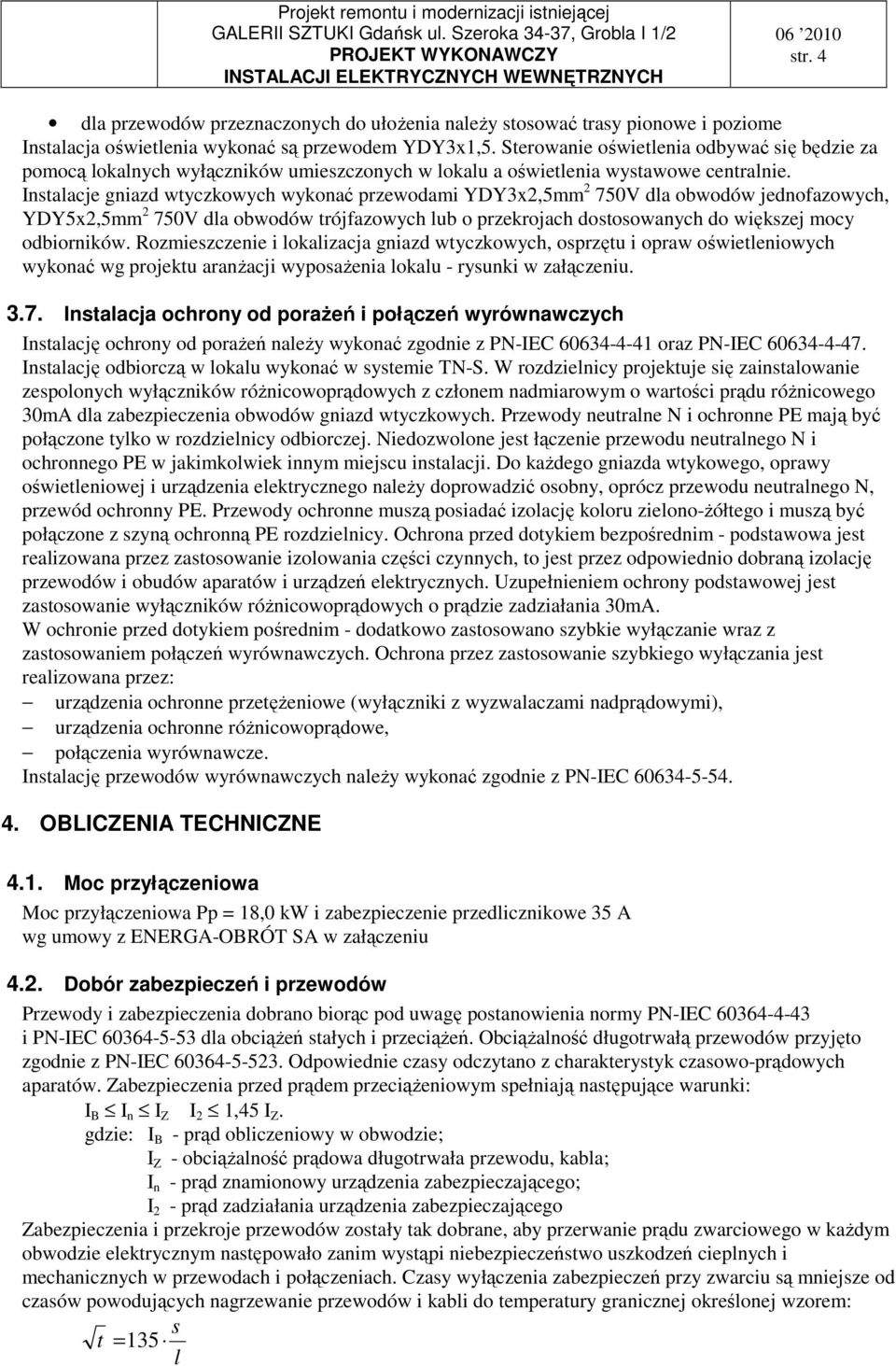

4 str. 4 dla przewodów przeznaczonych do ułoŝenia naleŝy stosować trasy pionowe i poziome Instalacja oświetlenia wykonać są przewodem YDY3x1,5. Sterowanie oświetlenia odbywać się będzie za pomocą lokalnych wyłączników umieszczonych w lokalu a oświetlenia wystawowe centralnie. Instalacje gniazd wtyczkowych wykonać przewodami YDY3x2,5mm 2 750V dla obwodów jednofazowych, YDY5x2,5mm 2 750V dla obwodów trójfazowych lub o przekrojach dostosowanych do większej mocy odbiorników. Rozmieszczenie i lokalizacja gniazd wtyczkowych, osprzętu i opraw oświetleniowych wykonać wg projektu aranŝacji wyposaŝenia lokalu - rysunki w załączeniu Instalacja ochrony od poraŝeń i połączeń wyrównawczych Instalację ochrony od poraŝeń naleŝy wykonać zgodnie z PN-IEC oraz PN-IEC Instalację odbiorczą w lokalu wykonać w systemie TN-S. W rozdzielnicy projektuje się zainstalowanie zespolonych wyłączników róŝnicowoprądowych z członem nadmiarowym o wartości prądu róŝnicowego 30mA dla zabezpieczenia obwodów gniazd wtyczkowych. Przewody neutralne N i ochronne PE mają być połączone tylko w rozdzielnicy odbiorczej. Niedozwolone jest łączenie przewodu neutralnego N i ochronnego PE w jakimkolwiek innym miejscu instalacji. Do kaŝdego gniazda wtykowego, oprawy oświetleniowej i urządzenia elektrycznego naleŝy doprowadzić osobny, oprócz przewodu neutralnego N, przewód ochronny PE. Przewody ochronne muszą posiadać izolację koloru zielono-ŝółtego i muszą być połączone z szyną ochronną PE rozdzielnicy. Ochrona przed dotykiem bezpośrednim - podstawowa jest realizowana przez zastosowanie izolowania części czynnych, to jest przez odpowiednio dobraną izolację przewodów i obudów aparatów i urządzeń elektrycznych. Uzupełnieniem ochrony podstawowej jest zastosowanie wyłączników róŝnicowoprądowych o prądzie zadziałania 30mA. W ochronie przed dotykiem pośrednim - dodatkowo zastosowano szybkie wyłączanie wraz z zastosowaniem połączeń wyrównawczych. Ochrona przez zastosowanie szybkiego wyłączania jest realizowana przez: urządzenia ochronne przetęŝeniowe (wyłączniki z wyzwalaczami nadprądowymi), urządzenia ochronne róŝnicowoprądowe, połączenia wyrównawcze. Instalację przewodów wyrównawczych naleŝy wykonać zgodnie z PN-IEC OBLICZENIA TECHNICZNE 4.1. Moc przyłączeniowa Moc przyłączeniowa Pp = 18,0 kw i zabezpieczenie przedlicznikowe 35 A wg umowy z ENERGA-OBRÓT SA w załączeniu 4.2. Dobór zabezpieczeń i przewodów Przewody i zabezpieczenia dobrano biorąc pod uwagę postanowienia normy PN-IEC i PN-IEC dla obciąŝeń stałych i przeciąŝeń. ObciąŜalność długotrwałą przewodów przyjęto zgodnie z PN-IEC Odpowiednie czasy odczytano z charakterystyk czasowo-prądowych aparatów. Zabezpieczenia przed prądem przeciąŝeniowym spełniają następujące warunki: I B I n I Z I 2 1,45 I Z. gdzie: I B - prąd obliczeniowy w obwodzie; I Z - obciąŝalność prądowa długotrwała przewodu, kabla; I n - prąd znamionowy urządzenia zabezpieczającego; I 2 - prąd zadziałania urządzenia zabezpieczającego Zabezpieczenia i przekroje przewodów zostały tak dobrane, aby przerwanie prądu zwarciowego w kaŝdym obwodzie elektrycznym następowało zanim wystąpi niebezpieczeństwo uszkodzeń cieplnych i mechanicznych w przewodach i połączeniach. Czasy wyłączenia zabezpieczeń przy zwarciu są mniejsze od czasów powodujących nagrzewanie przewodów i kabli do temperatury granicznej określonej wzorem: t =135 s l

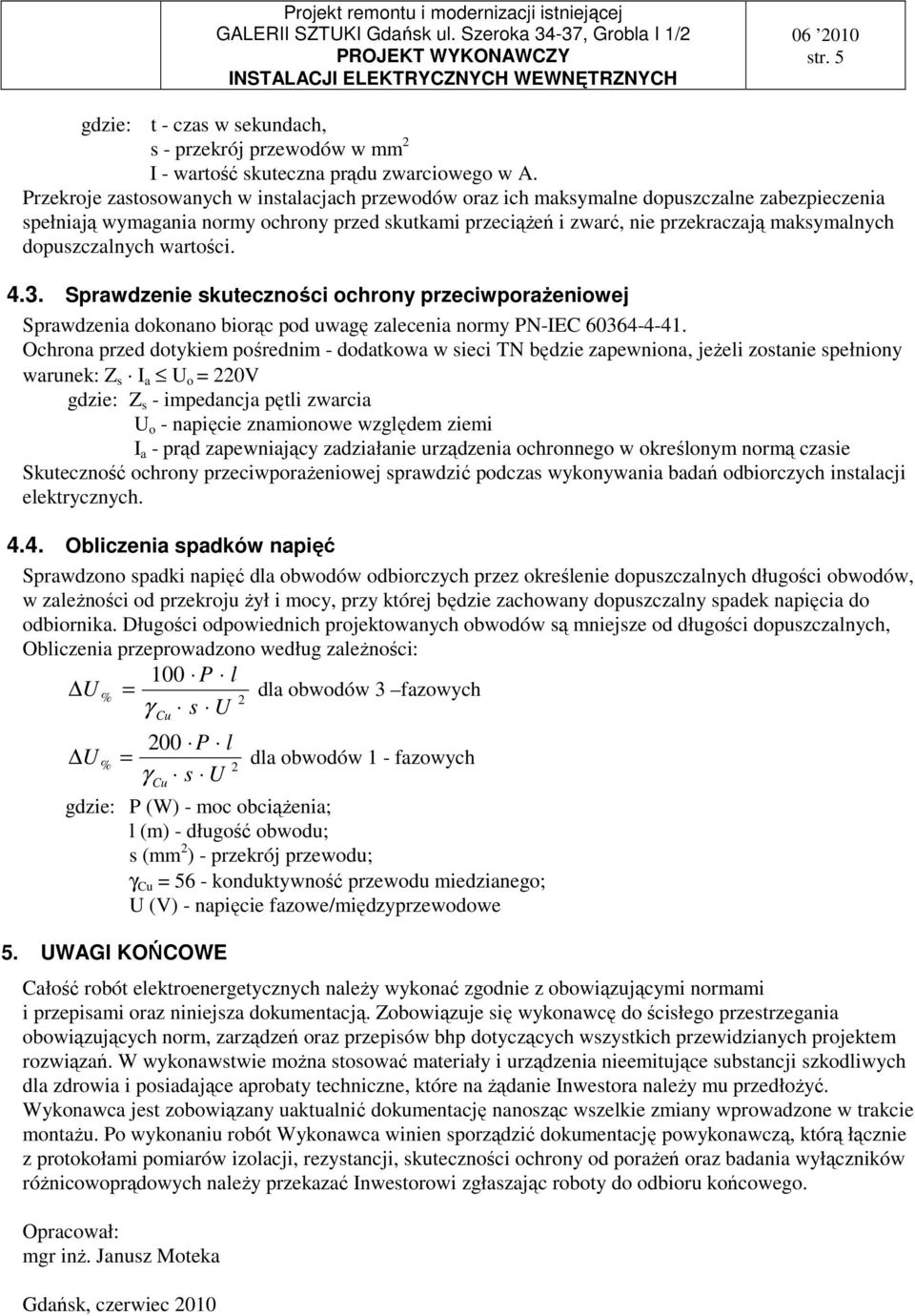

5 str. 5 gdzie: t - czas w sekundach, s - przekrój przewodów w mm 2 I - wartość skuteczna prądu zwarciowego w A. Przekroje zastosowanych w instalacjach przewodów oraz ich maksymalne dopuszczalne zabezpieczenia spełniają wymagania normy ochrony przed skutkami przeciąŝeń i zwarć, nie przekraczają maksymalnych dopuszczalnych wartości Sprawdzenie skuteczności ochrony przeciwporaŝeniowej Sprawdzenia dokonano biorąc pod uwagę zalecenia normy PN-IEC Ochrona przed dotykiem pośrednim - dodatkowa w sieci TN będzie zapewniona, jeŝeli zostanie spełniony warunek: Z s I a U o = 220V gdzie: Z s - impedancja pętli zwarcia U o - napięcie znamionowe względem ziemi I a - prąd zapewniający zadziałanie urządzenia ochronnego w określonym normą czasie Skuteczność ochrony przeciwporaŝeniowej sprawdzić podczas wykonywania badań odbiorczych instalacji elektrycznych Obliczenia spadków napięć Sprawdzono spadki napięć dla obwodów odbiorczych przez określenie dopuszczalnych długości obwodów, w zaleŝności od przekroju Ŝył i mocy, przy której będzie zachowany dopuszczalny spadek napięcia do odbiornika. Długości odpowiednich projektowanych obwodów są mniejsze od długości dopuszczalnych, Obliczenia przeprowadzono według zaleŝności: 100 P l U % = dla obwodów 3 fazowych 2 γ s U U % Cu 200 P l = γ s U Cu 2 dla obwodów 1 - fazowych gdzie: P (W) - moc obciąŝenia; l (m) - długość obwodu; s (mm 2 ) - przekrój przewodu; γ Cu = 56 - konduktywność przewodu miedzianego; U (V) - napięcie fazowe/międzyprzewodowe 5. UWAGI KOŃCOWE Całość robót elektroenergetycznych naleŝy wykonać zgodnie z obowiązującymi normami i przepisami oraz niniejsza dokumentacją. Zobowiązuje się wykonawcę do ścisłego przestrzegania obowiązujących norm, zarządzeń oraz przepisów bhp dotyczących wszystkich przewidzianych projektem rozwiązań. W wykonawstwie moŝna stosować materiały i urządzenia nieemitujące substancji szkodliwych dla zdrowia i posiadające aprobaty techniczne, które na Ŝądanie Inwestora naleŝy mu przedłoŝyć. Wykonawca jest zobowiązany uaktualnić dokumentację nanosząc wszelkie zmiany wprowadzone w trakcie montaŝu. Po wykonaniu robót Wykonawca winien sporządzić dokumentację powykonawczą, którą łącznie z protokołami pomiarów izolacji, rezystancji, skuteczności ochrony od poraŝeń oraz badania wyłączników róŝnicowoprądowych naleŝy przekazać Inwestorowi zgłaszając roboty do odbioru końcowego. Opracował: mgr inŝ. Janusz Moteka Gdańsk, czerwiec 2010
