INSTALACJE: CENTRALNEGO OGRZEWANIA, WENTYLACJI MECHANICZNEJ NAWIEWNO WYCIĄGOWEJ ORAZ ODCIĄGÓW MIEJSCOWYCH SPALIN W HALI 3A

Transkrypt

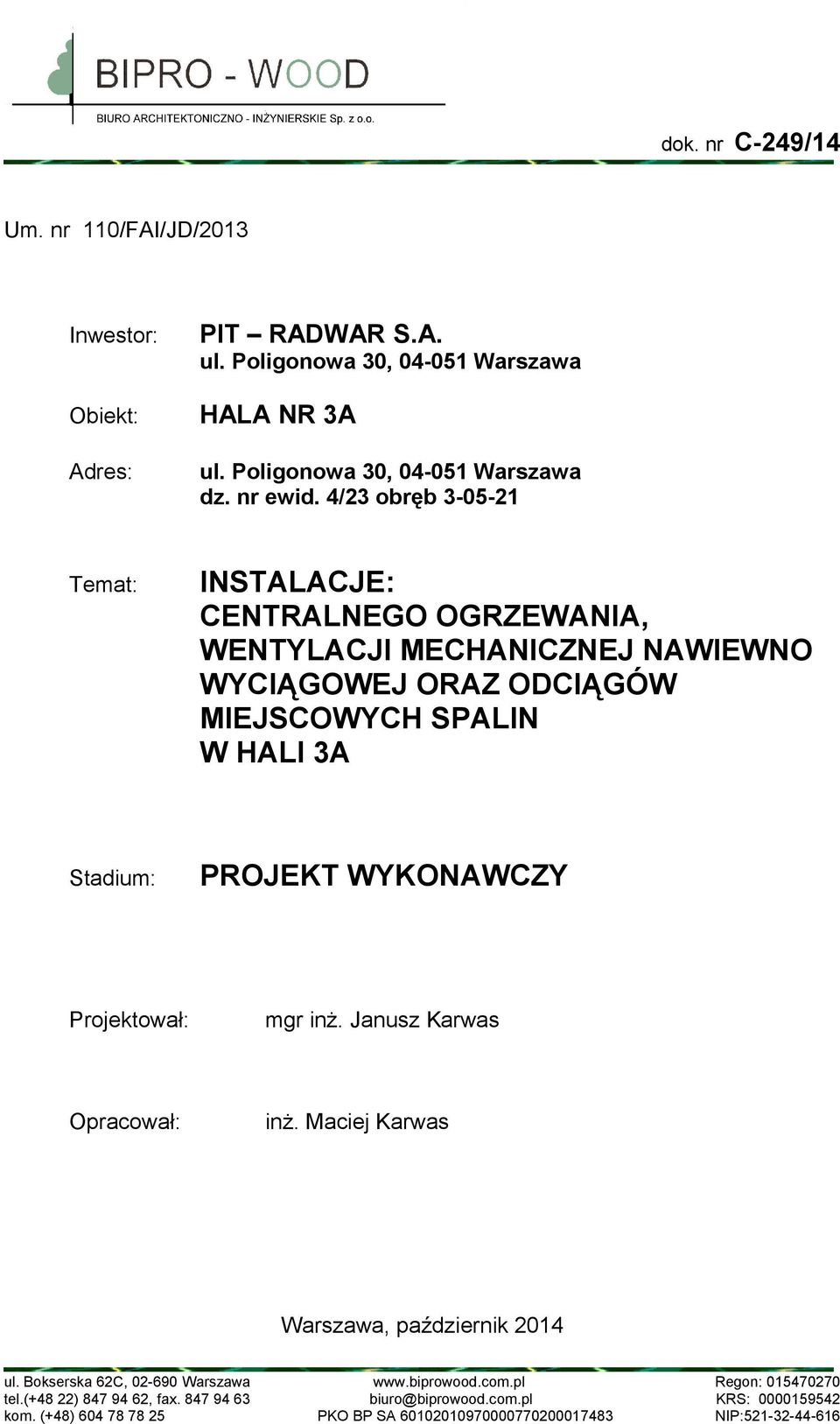

1 dok. nr Um. nr 110/FAI/JD/2013 Inwestor: Obiekt: Adres: PIT RADWAR S.A. ul. Poligonowa 30, Warszawa HALA NR 3A ul. Poligonowa 30, Warszawa dz. nr ewid. 4/23 obręb Temat: INSTALACJE: CENTRALNEGO OGRZEWANIA, WENTYLACJI MECHANICZNEJ NAWIEWNO WYCIĄGOWEJ ORAZ ODCIĄGÓW MIEJSCOWYCH SPALIN W HALI 3A Stadium: PROJEKT WYKONAWCZY Projektował: mgr inż. Janusz Karwas Opracował: inż. Maciej Karwas Warszawa, październik 2014 ul. Bokserska 62C, Warszawa Regon: tel.(+48 22) , fax biuro@biprowood.com.pl KRS: kom. (+48) PKO BP SA NIP:

2 SPIS TREŚCI 1. Podstawa opracowania 2. Zakres opracowania 3. Charakterystyka obiektu 4. Opis instalacji termowentylacji 5. Odciągi miejscowe spalin 6. Uwagi końcowe 7. Zestawienie materiałowe Karty info: aparaty grzewcze Term Juwent wentylatory dachowe Juwent odciągi spalin Klimawent SPIS RYSUNKÓW: 1. Plan sytuacyjny 1: Rzut instalacji termowentylacji i odciągu spalin 1: Termowentylacja przekrój I:I 1: Termowentylacja rozwinięcie 1:100 2

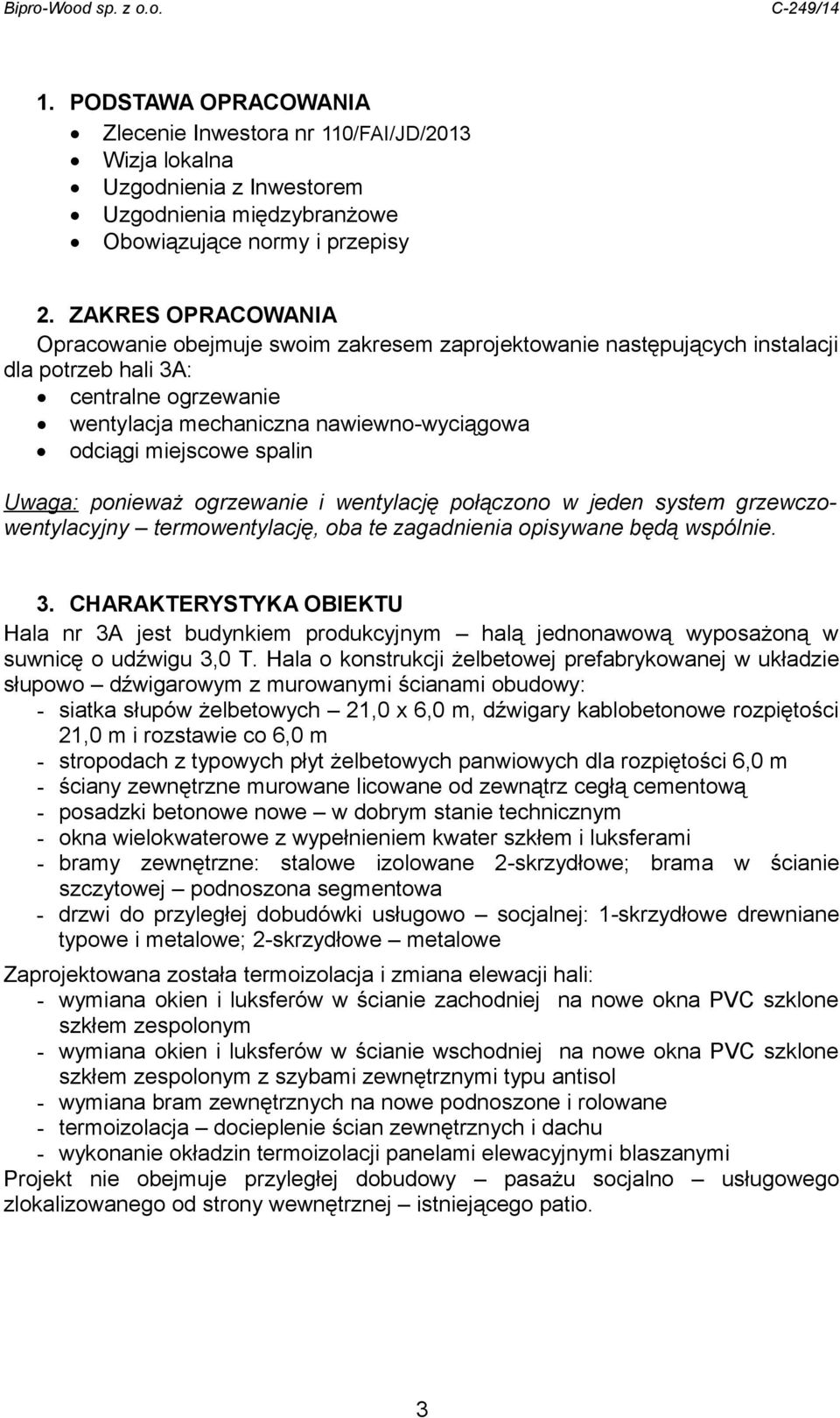

3 1. PODSTAWA OPRACOWANIA Zlecenie Inwestora nr 110/FAI/JD/2013 Wizja lokalna Uzgodnienia z Inwestorem Uzgodnienia międzybranżowe Obowiązujące normy i przepisy 2. ZAKRES OPRACOWANIA Opracowanie obejmuje swoim zakresem zaprojektowanie następujących instalacji dla potrzeb hali 3A: centralne ogrzewanie wentylacja mechaniczna nawiewno-wyciągowa odciągi miejscowe spalin Uwaga: ponieważ ogrzewanie i wentylację połączono w jeden system grzewczowentylacyjny termowentylację, oba te zagadnienia opisywane będą wspólnie. 3. CHARAKTERYSTYKA OBIEKTU Hala nr 3A jest budynkiem produkcyjnym halą jednonawową wyposażoną w suwnicę o udźwigu 3,0 T. Hala o konstrukcji żelbetowej prefabrykowanej w układzie słupowo dźwigarowym z murowanymi ścianami obudowy: - siatka słupów żelbetowych 21,0 x 6,0 m, dźwigary kablobetonowe rozpiętości 21,0 m i rozstawie co 6,0 m - stropodach z typowych płyt żelbetowych panwiowych dla rozpiętości 6,0 m - ściany zewnętrzne murowane licowane od zewnątrz cegłą cementową - posadzki betonowe nowe w dobrym stanie technicznym - okna wielokwaterowe z wypełnieniem kwater szkłem i luksferami - bramy zewnętrzne: stalowe izolowane 2-skrzydłowe; brama w ścianie szczytowej podnoszona segmentowa - drzwi do przyległej dobudówki usługowo socjalnej: 1-skrzydłowe drewniane typowe i metalowe; 2-skrzydłowe metalowe Zaprojektowana została termoizolacja i zmiana elewacji hali: - wymiana okien i luksferów w ścianie zachodniej na nowe okna PVC szklone szkłem zespolonym - wymiana okien i luksferów w ścianie wschodniej na nowe okna PVC szklone szkłem zespolonym z szybami zewnętrznymi typu antisol - wymiana bram zewnętrznych na nowe podnoszone i rolowane - termoizolacja docieplenie ścian zewnętrznych i dachu - wykonanie okładzin termoizolacji panelami elewacyjnymi blaszanymi Projekt nie obejmuje przyległej dobudowy pasażu socjalno usługowego zlokalizowanego od strony wewnętrznej istniejącego patio. 3

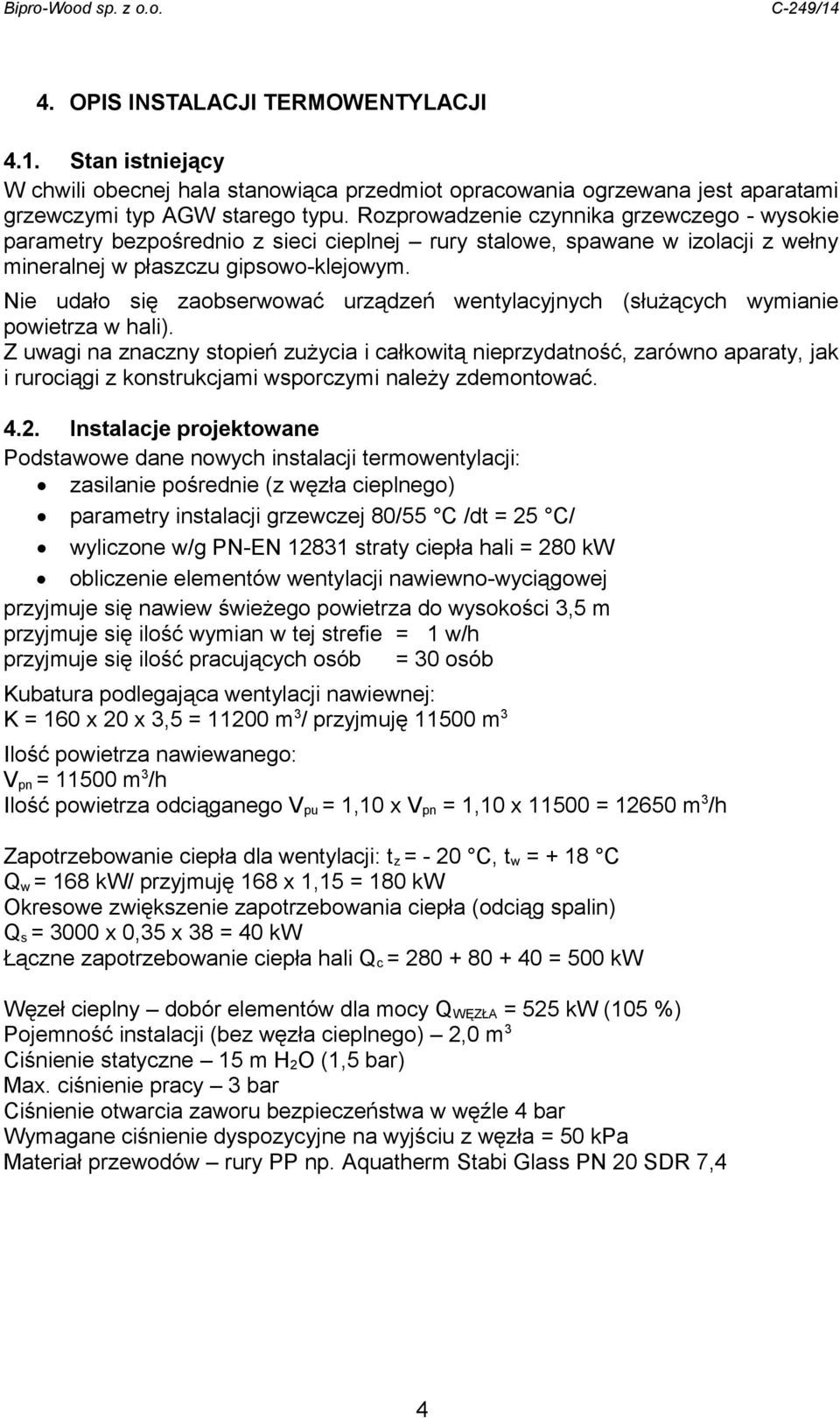

4 4. OPIS INSTALACJI TERMOWENTYLACJI 4.1. Stan istniejący W chwili obecnej hala stanowiąca przedmiot opracowania ogrzewana jest aparatami grzewczymi typ AGW starego typu. Rozprowadzenie czynnika grzewczego - wysokie parametry bezpośrednio z sieci cieplnej rury stalowe, spawane w izolacji z wełny mineralnej w płaszczu gipsowo-klejowym. Nie udało się zaobserwować urządzeń wentylacyjnych (służących wymianie powietrza w hali). Z uwagi na znaczny stopień zużycia i całkowitą nieprzydatność, zarówno aparaty, jak i rurociągi z konstrukcjami wsporczymi należy zdemontować Instalacje projektowane Podstawowe dane nowych instalacji termowentylacji: zasilanie pośrednie (z węzła cieplnego) parametry instalacji grzewczej 80/55 C /dt = 25 C/ wyliczone w/g PN-EN straty ciepła hali = 280 kw obliczenie elementów wentylacji nawiewno-wyciągowej przyjmuje się nawiew świeżego powietrza do wysokości 3,5 m przyjmuje się ilość wymian w tej strefie = 1 w/h przyjmuje się ilość pracujących osób = 30 osób Kubatura podlegająca wentylacji nawiewnej: K = 160 x 20 x 3,5 = m 3 / przyjmuję m 3 Ilość powietrza nawiewanego: V pn = m 3 /h Ilość powietrza odciąganego V pu = 1,10 x V pn = 1,10 x = m 3 /h Zapotrzebowanie ciepła dla wentylacji: t z = - 20 C, t w = + 18 C Q w = 168 kw/ przyjmuję 168 x 1,15 = 180 kw Okresowe zwiększenie zapotrzebowania ciepła (odciąg spalin) Q s = 3000 x 0,35 x 38 = 40 kw Łączne zapotrzebowanie ciepła hali Q c = = 500 kw Węzeł cieplny dobór elementów dla mocy Q WĘZŁA = 525 kw (105 %) Pojemność instalacji (bez węzła cieplnego) 2,0 m 3 Ciśnienie statyczne 15 m H 2 O (1,5 bar) Max. ciśnienie pracy 3 bar Ciśnienie otwarcia zaworu bezpieczeństwa w węźle 4 bar Wymagane ciśnienie dyspozycyjne na wyjściu z węzła = 50 kpa Materiał przewodów rury PP np. Aquatherm Stabi Glass PN 20 SDR 7,4 4

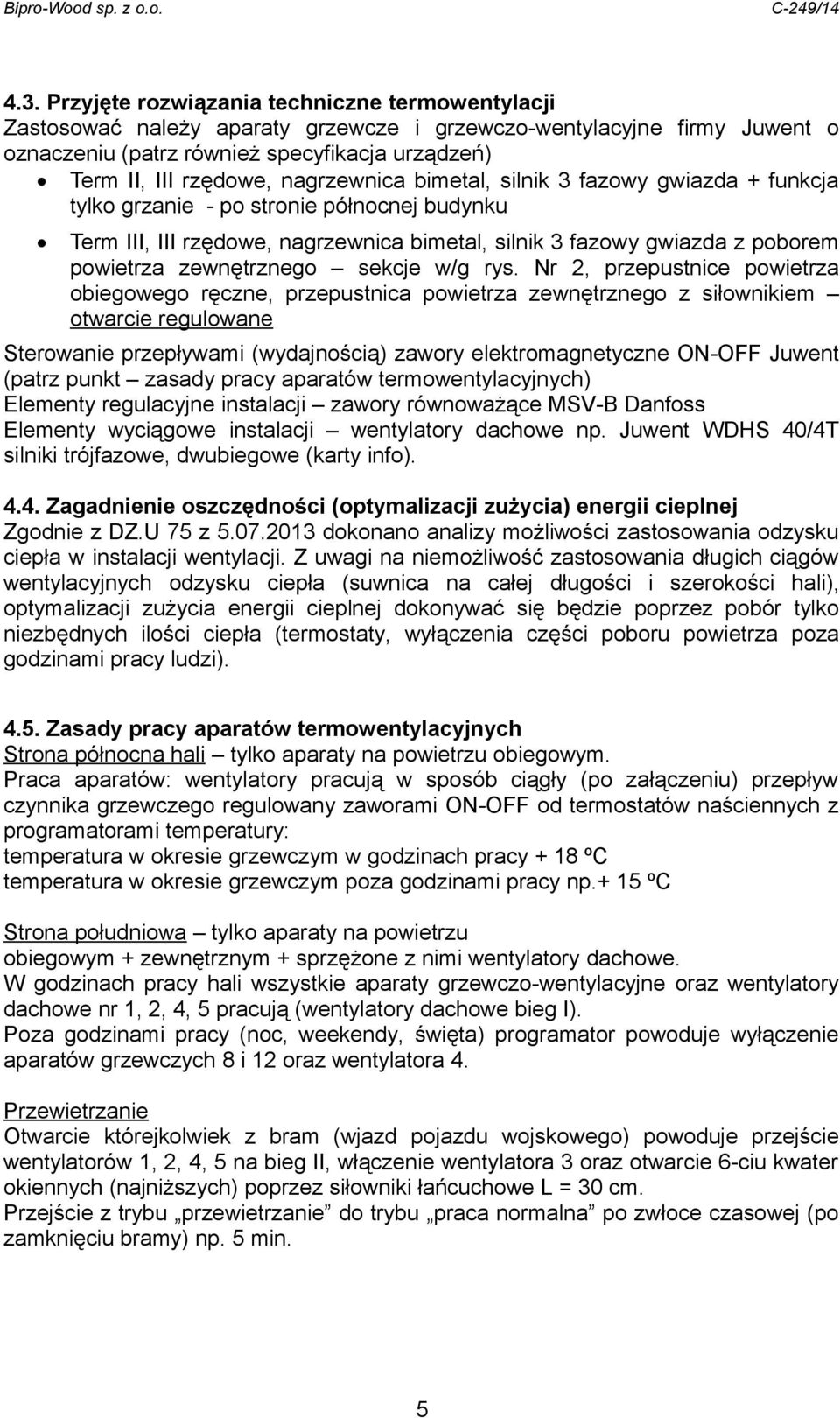

5 4.3. Przyjęte rozwiązania techniczne termowentylacji Zastosować należy aparaty grzewcze i grzewczo-wentylacyjne firmy Juwent o oznaczeniu (patrz również specyfikacja urządzeń) Term II, III rzędowe, nagrzewnica bimetal, silnik 3 fazowy gwiazda + funkcja tylko grzanie - po stronie północnej budynku Term III, III rzędowe, nagrzewnica bimetal, silnik 3 fazowy gwiazda z poborem powietrza zewnętrznego sekcje w/g rys. Nr 2, przepustnice powietrza obiegowego ręczne, przepustnica powietrza zewnętrznego z siłownikiem otwarcie regulowane Sterowanie przepływami (wydajnością) zawory elektromagnetyczne ON-OFF Juwent (patrz punkt zasady pracy aparatów termowentylacyjnych) Elementy regulacyjne instalacji zawory równoważące MSV-B Danfoss Elementy wyciągowe instalacji wentylatory dachowe np. Juwent WDHS 40/4T silniki trójfazowe, dwubiegowe (karty info) Zagadnienie oszczędności (optymalizacji zużycia) energii cieplnej Zgodnie z DZ.U 75 z dokonano analizy możliwości zastosowania odzysku ciepła w instalacji wentylacji. Z uwagi na niemożliwość zastosowania długich ciągów wentylacyjnych odzysku ciepła (suwnica na całej długości i szerokości hali), optymalizacji zużycia energii cieplnej dokonywać się będzie poprzez pobór tylko niezbędnych ilości ciepła (termostaty, wyłączenia części poboru powietrza poza godzinami pracy ludzi) Zasady pracy aparatów termowentylacyjnych Strona północna hali tylko aparaty na powietrzu obiegowym. Praca aparatów: wentylatory pracują w sposób ciągły (po załączeniu) przepływ czynnika grzewczego regulowany zaworami ON-OFF od termostatów naściennych z programatorami temperatury: temperatura w okresie grzewczym w godzinach pracy + 18 ºC temperatura w okresie grzewczym poza godzinami pracy np.+ 15 ºC Strona południowa tylko aparaty na powietrzu obiegowym + zewnętrznym + sprzężone z nimi wentylatory dachowe. W godzinach pracy hali wszystkie aparaty grzewczo-wentylacyjne oraz wentylatory dachowe nr 1, 2, 4, 5 pracują (wentylatory dachowe bieg I). Poza godzinami pracy (noc, weekendy, święta) programator powoduje wyłączenie aparatów grzewczych 8 i 12 oraz wentylatora 4. Przewietrzanie Otwarcie którejkolwiek z bram (wjazd pojazdu wojskowego) powoduje przejście wentylatorów 1, 2, 4, 5 na bieg II, włączenie wentylatora 3 oraz otwarcie 6-ciu kwater okiennych (najniższych) poprzez siłowniki łańcuchowe L = 30 cm. Przejście z trybu przewietrzanie do trybu praca normalna po zwłoce czasowej (po zamknięciu bramy) np. 5 min. 5

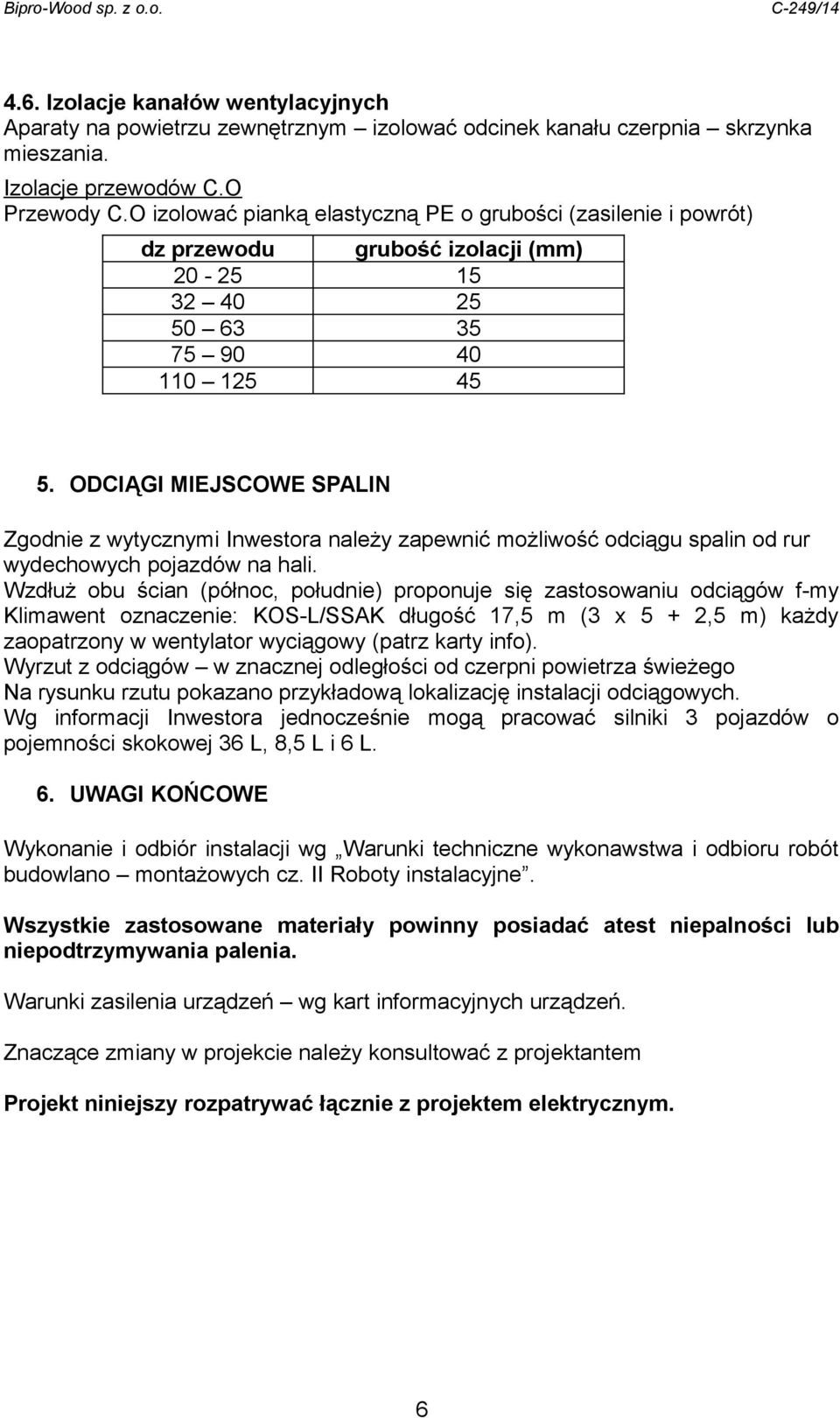

6 4.6. Izolacje kanałów wentylacyjnych Aparaty na powietrzu zewnętrznym izolować odcinek kanału czerpnia skrzynka mieszania. Izolacje przewodów C.O Przewody C.O izolować pianką elastyczną PE o grubości (zasilenie i powrót) dz przewodu grubość izolacji (mm) ODCIĄGI MIEJSCOWE SPALIN Zgodnie z wytycznymi Inwestora należy zapewnić możliwość odciągu spalin od rur wydechowych pojazdów na hali. Wzdłuż obu ścian (północ, południe) proponuje się zastosowaniu odciągów f-my Klimawent oznaczenie: KOS-L/SSAK długość 17,5 m (3 x 5 + 2,5 m) każdy zaopatrzony w wentylator wyciągowy (patrz karty info). Wyrzut z odciągów w znacznej odległości od czerpni powietrza świeżego Na rysunku rzutu pokazano przykładową lokalizację instalacji odciągowych. Wg informacji Inwestora jednocześnie mogą pracować silniki 3 pojazdów o pojemności skokowej 36 L, 8,5 L i 6 L. 6. UWAGI KOŃCOWE Wykonanie i odbiór instalacji wg Warunki techniczne wykonawstwa i odbioru robót budowlano montażowych cz. II Roboty instalacyjne. Wszystkie zastosowane materiały powinny posiadać atest niepalności lub niepodtrzymywania palenia. Warunki zasilenia urządzeń wg kart informacyjnych urządzeń. Znaczące zmiany w projekcie należy konsultować z projektantem Projekt niniejszy rozpatrywać łącznie z projektem elektrycznym. 6

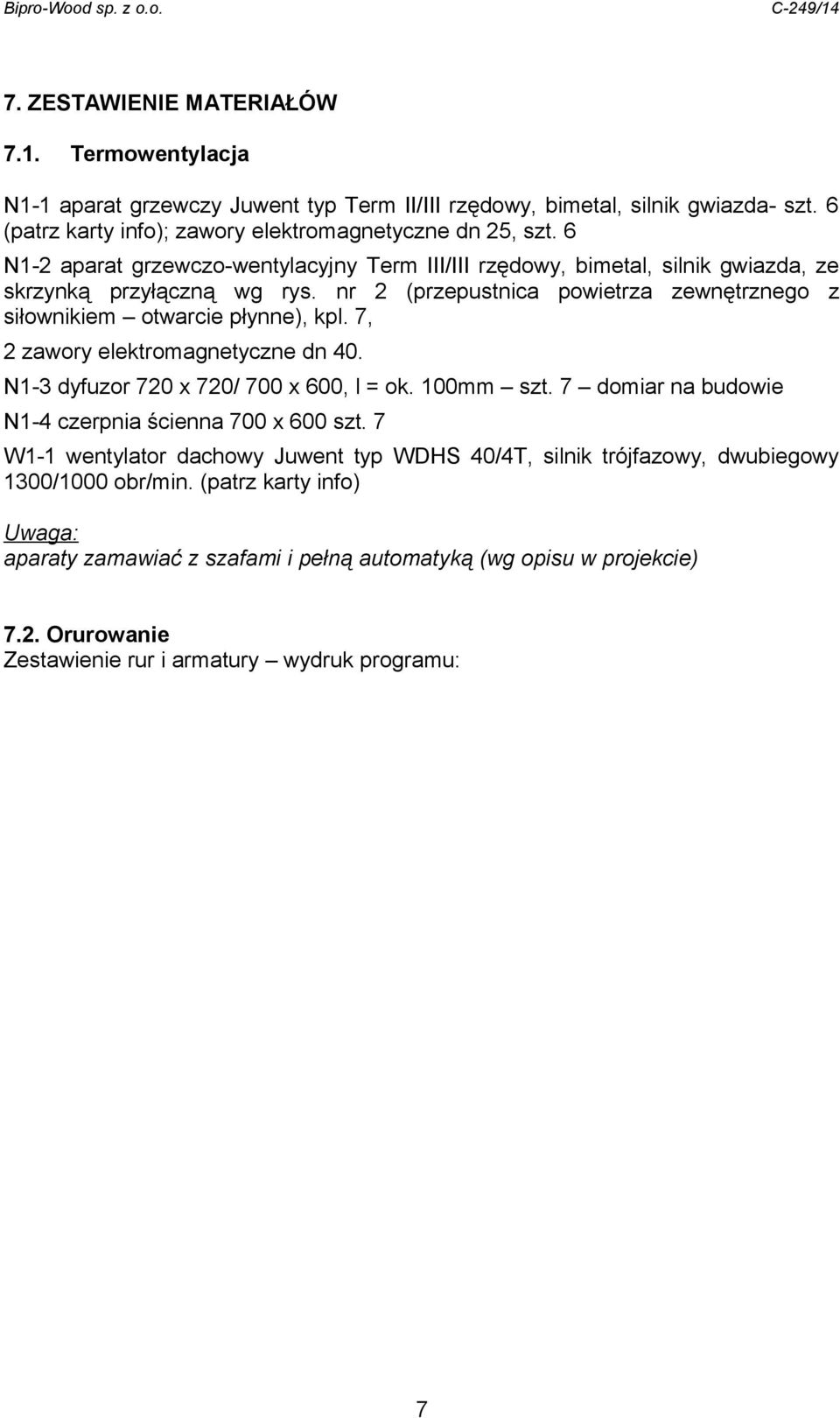

7 7. ZESTAWIENIE MATERIAŁÓW 7.1. Termowentylacja N1-1 aparat grzewczy Juwent typ Term II/III rzędowy, bimetal, silnik gwiazda- szt. 6 (patrz karty info); zawory elektromagnetyczne dn 25, szt. 6 N1-2 aparat grzewczo-wentylacyjny Term III/III rzędowy, bimetal, silnik gwiazda, ze skrzynką przyłączną wg rys. nr 2 (przepustnica powietrza zewnętrznego z siłownikiem otwarcie płynne), kpl. 7, 2 zawory elektromagnetyczne dn 40. N1-3 dyfuzor 720 x 720/ 700 x 600, l = ok. 100mm szt. 7 domiar na budowie N1-4 czerpnia ścienna 700 x 600 szt. 7 W1-1 wentylator dachowy Juwent typ WDHS 40/4T, silnik trójfazowy, dwubiegowy 1300/1000 obr/min. (patrz karty info) Uwaga: aparaty zamawiać z szafami i pełną automatyką (wg opisu w projekcie) 7.2. Orurowanie Zestawienie rur i armatury wydruk programu: 7
