1 ZAWARTOŚĆ DOKUMENTACJI - OPIS TECHNICZNY 1. Podstawa opracowania 2. Zakres opracowania 3. Rozwiązania projektowe 4. Instalacja zasilania central klimatyzacyjnych 5. Zestawienie podstawowych materiałów - RYSUNKI Rzut parteru rys. nr Rzut I piętra rys. nr Rzut II piętra rys. nr Rozwinięcie instalacji c.o. piony od 1 23 rys. nr Rozwinięcie instalacji c.o. piony od rys. nr Rozwinięcie instalacji c.o. do klimakonwektorów rys. nr Rozwinięcie instalacji c.o. do central klimatyzacyjnych rys. nr

2 1. Podstawa opracowania OPIS TECHNICZNY Projekt instalacji centralnego ogrzewania sporządzono w oparciu o : - Projekt architektoniczny - Uzgodnienia z Inwestorem - Uzgodnienia międzybranżowe - Obowiązujące normy i przepisy 2. Zakres opracowania W niniejszym opracowaniu ujęto projekt instalacji c.o. budynku, oraz projekty doprowadzenia instalacji grzewczej do central klimatyzacyjnych zlokalizowanych na dachu budynku i klimakonwektorów zlokalizowanych na II piętrze budynku. Doprowadzenie wody lodowej do klimakonwektorów ujęto w projekcie wentylacji i klimatyzacji. 3. Rozwiązania projektowe Dla potrzeb grzewczych przedmiotowego budynku przewiduje się węzeł cieplny zasilany w ciepło z miejskiej sieci cieplnej. Projekt węzła cieplnego stanowi odrębne opracowanie. Zapotrzebowanie ciepła dla potrzeb budynku określono wg PN-91/B-02020, PN-82/B-02402, PN-82/B-02403, PN-83/B , PN-83/B Obliczenia przeprowadzono przy następujących założeniach: - II strefa klimatyczna, - temperatura zewnętrzna 18 o C, - ogrzewanie bez przerwy z osłabieniem w nocy. Temperatury wewnętrzne pomieszczeń ogrzewanych naniesiono na rysunkach. Do obliczeń strat ciepła na wymianę powietrza przyjęto tylko w pomieszczeniach hotelowych na II piętrze, w których zaprojektowano wentylację grawitacyjną ze wspomaganiem mechanicznym. W pomieszczeniach pozostałych straty ciepła przyjęto przez przenikanie. Straty ciepła pomieszczeń umieszczono w egzemplarzu archiwalnym. 2

3 3.1. Charakterystyka obiektu: - kubatura budynku m 3 - rodzaj ogrzewania - wodno-pompowe - parametry ogrzewania - 80/60 o C - zapotrzebowanie ciepła dla budynku wynosi: - instalacja c.o. budynku - Q = W - instalacja do klimakonwektorów - Q = W - instalacja do central klimatyzacyjnych - Q = W Razem Q = W - wymagane ciśnienie dyspozycyjne: piony od 1-23 piony od klimakonwektory centrale klimatyzacyjne p = 14 kpa p = 13 kpa p = 11 kpa p = 26 kpa 3.2. Przewody c.o. grzejniki i klimakonwektory Czynnik grzewczy woda o parametrach zmiennych 80/60 o C przygotowana będzie w węźle cieplnym zlokalizowanym na poziomie parteru w wydzielonym pomieszczeniu. Z rozdzielaczy zaprojektowano trzy wyjścia: - dwa wyjścia zasilające grzejniki / piony od 1 45/ - jedno wyjście zasilające klimakonwektory. Rurociągi instalacji centralnego ogrzewania i zasilające klimakonwektory projektuje się z rur i kształtek miedzianych. Rurociągi miedziane z armaturą łączyć przez lutowanie i gwint za pomocą kształtek mosiężnych. Główne przewody rozprowadzające prowadzone będą nad stropami podwieszonymi w korytarzach. Podejścia od głównych przewodów rozprowadzających do pionów prowadzone będą wzdłuż belek stalowych i częściowo w posadzkach. Wydłużenia termiczne instalacji przenoszone będą poprzez naturalne załamania prowadzonych przewodów samokompensację. 3

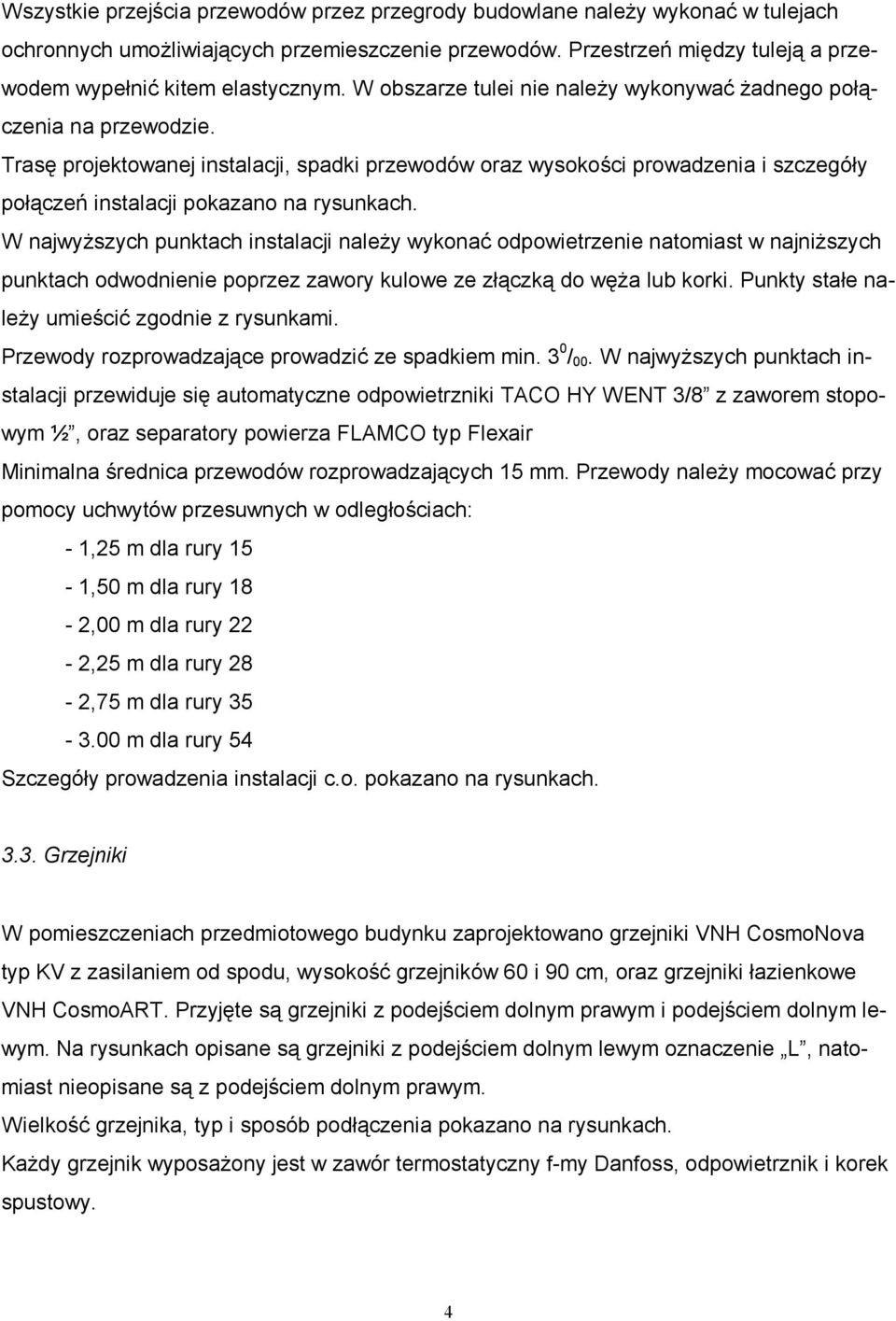

4 Wszystkie przejścia przewodów przez przegrody budowlane należy wykonać w tulejach ochronnych umożliwiających przemieszczenie przewodów. Przestrzeń między tuleją a przewodem wypełnić kitem elastycznym. W obszarze tulei nie należy wykonywać żadnego połączenia na przewodzie. Trasę projektowanej instalacji, spadki przewodów oraz wysokości prowadzenia i szczegóły połączeń instalacji pokazano na rysunkach. W najwyższych punktach instalacji należy wykonać odpowietrzenie natomiast w najniższych punktach odwodnienie poprzez zawory kulowe ze złączką do węża lub korki. Punkty stałe należy umieścić zgodnie z rysunkami. Przewody rozprowadzające prowadzić ze spadkiem min. 3 0 / 00. W najwyższych punktach instalacji przewiduje się automatyczne odpowietrzniki TACO HY WENT 3/8 z zaworem stopowym ½, oraz separatory powierza FLAMCO typ Flexair Minimalna średnica przewodów rozprowadzających 15 mm. Przewody należy mocować przy pomocy uchwytów przesuwnych w odległościach: - 1,25 m dla rury 15-1,50 m dla rury 18-2,00 m dla rury 22-2,25 m dla rury 28-2,75 m dla rury m dla rury 54 Szczegóły prowadzenia instalacji c.o. pokazano na rysunkach Grzejniki W pomieszczeniach przedmiotowego budynku zaprojektowano grzejniki VNH CosmoNova typ KV z zasilaniem od spodu, wysokość grzejników 60 i 90 cm, oraz grzejniki łazienkowe VNH CosmoART. Przyjęte są grzejniki z podejściem dolnym prawym i podejściem dolnym lewym. Na rysunkach opisane są grzejniki z podejściem dolnym lewym oznaczenie L, natomiast nieopisane są z podejściem dolnym prawym. Wielkość grzejnika, typ i sposób podłączenia pokazano na rysunkach. Każdy grzejnik wyposażony jest w zawór termostatyczny f-my Danfoss, odpowietrznik i korek spustowy. 4

5 Grzejniki będą montowane na ścianach na specjalnych wieszakach przystosowanych do danego typu grzejników, /gotowe zestawy montażowe do grzejników/ a przy ścianach kurtynowych (pom. 2.8.) na wspornikach. Podejścia do grzejników wykonać ze ściany od dołu Armatura Dla umożliwienia indywidualnej regulacji temperatury w danym pomieszczeniu przy każdym grzejniku zamontowany będzie zawór firmy DANFOSS typu RTD-N z głowicą termostatyczną typu RTD-R Inova 3140 z czujnikiem wbudowanym, a w pomieszczeniach ogólnie dostępnych - korytarze i klatki schodowe, głowice termostatyczne RTD 3120 z zabezpieczeniem przed zbędnymi manipulacjami. Każdy grzejnik typu KV wyposażony będzie w zespół przyłączeniowy podwójny zawór odcinający kątowy, umożliwiający odcięcie grzejników od instalacji. Wydajność cieplna grzejników, nastawy zaworów termostatycznych podane zostały na rysunkach. Zawory regulacyjne i odcinające do klimakonwektorów ujęte w projekcie wentylacji dostawa zaworów łącznie z klimakonwektorami Izolacje Wszystkie przewody rozprowadzające poziome /pionowe przejście na poziom parteru i pięter izolować pianką poliuretanową o grubości: - rura z miedzi 15 x 1.0mm grub. izolacji 2.0 cm - rura z miedzi 18 x 1.0mm grub. izolacji 2.0 cm - rura z miedzi 22 x 1.0mm grub. izolacji 2.0 cm - rura z miedzi 28 x 1.5mm grub. izolacji 2.0 cm - rura z miedzi 35 x 1.5mm grub. izolacji 2.5 cm - rura z miedzi 43x 2.0mm grub. izolacji 2.5 cm - rura z miedzi 54 x 2.0mm grub. izolacji 2.5 cm 5

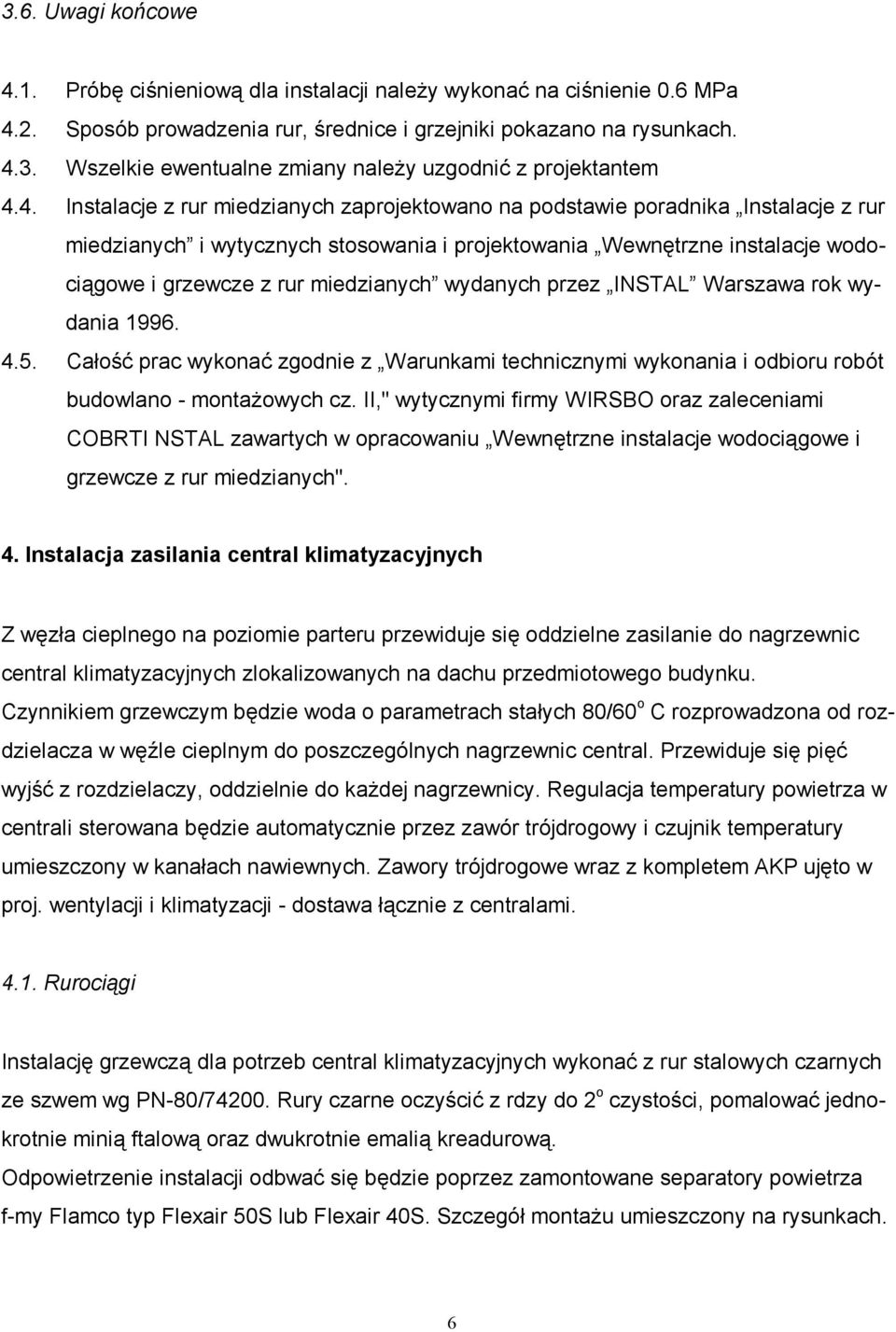

6 3.6. Uwagi końcowe 4.1. Próbę ciśnieniową dla instalacji należy wykonać na ciśnienie 0.6 MPa 4.2. Sposób prowadzenia rur, średnice i grzejniki pokazano na rysunkach Wszelkie ewentualne zmiany należy uzgodnić z projektantem 4.4. Instalacje z rur miedzianych zaprojektowano na podstawie poradnika Instalacje z rur miedzianych i wytycznych stosowania i projektowania Wewnętrzne instalacje wodociągowe i grzewcze z rur miedzianych wydanych przez INSTAL Warszawa rok wydania Całość prac wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych cz. II," wytycznymi firmy WIRSBO oraz zaleceniami COBRTI NSTAL zawartych w opracowaniu Wewnętrzne instalacje wodociągowe i grzewcze z rur miedzianych". 4. Instalacja zasilania central klimatyzacyjnych Z węzła cieplnego na poziomie parteru przewiduje się oddzielne zasilanie do nagrzewnic central klimatyzacyjnych zlokalizowanych na dachu przedmiotowego budynku. Czynnikiem grzewczym będzie woda o parametrach stałych 80/60 o C rozprowadzona od rozdzielacza w węźle cieplnym do poszczególnych nagrzewnic central. Przewiduje się pięć wyjść z rozdzielaczy, oddzielnie do każdej nagrzewnicy. Regulacja temperatury powietrza w centrali sterowana będzie automatycznie przez zawór trójdrogowy i czujnik temperatury umieszczony w kanałach nawiewnych. Zawory trójdrogowe wraz z kompletem AKP ujęto w proj. wentylacji i klimatyzacji - dostawa łącznie z centralami Rurociągi Instalację grzewczą dla potrzeb central klimatyzacyjnych wykonać z rur stalowych czarnych ze szwem wg PN-80/ Rury czarne oczyścić z rdzy do 2 o czystości, pomalować jednokrotnie minią ftalową oraz dwukrotnie emalią kreadurową. Odpowietrzenie instalacji odbwać się będzie poprzez zamontowane separatory powietrza f-my Flamco typ Flexair 50S lub Flexair 40S. Szczegół montażu umieszczony na rysunkach. 6

7 4.2. Izolacje Izolację rurociągów grzewczych wykonać z otuliny termoizolacyjnej z lekkiej pianki poliuretanowej, grubości izolacji 25 mm. 5. Zestawienie podstawowych materiałów L.p. Wyszczególnienie Jedn. Ilość Uwagi Instalacja c.o. do grzejników 1 Głowica termostatyczna DANFOSS serii RTD-R Inova 3140 do grzejników z wbudowaną wkładką zaworową CosmoNova, czujnik wbudowany 2 Głowica termostatyczna DANFOSS serii RTD 3120, czujnik wbudowany, model wzmocniony szt. 97 BIMS 6 3 Zawór grzejnikowy DANFOSS typ RTD-N15 kątowy szt. 3 4 Automatyczny zawór odpowietrzający TACO-HY-VENT z zaworem stopowym szt Separator powietrza FLAMCO typ Flexair 25G 6 Podwójny kurek kulowy 2xGW ¾ do grzejników CosmoNova V kpl Zawór kulowy gwintowany φ 15 szt j.w. φ j.w. φ 25 szt j.w. φ 50 szt Stalowy grzejnik płytowy - firmy VNH CosmoNova typ 11KV- 600/0.40 ( w tym 1L) szt j.w. 21KV- 600/0,40 13 j.w. 21KV 600/0,52 (w tym 3L) szt j.w. 21 KV 600/0,60 ( w tym 3L) szt j.w. 21KV-600/0,72 ( w tym 3L) szt j.w. 21KV-600/0,80 ( w tym 1L) szt j.w. 21 KV-600/0,92 ( w tym 5L) szt j.w. 21 KV 600/1,00 ( w tym 4L, oraz 2 na stojaku Standfix) szt j.w. 21 KV 600/1,20 ( w tym 5L) szt j.w. 21 KV 600/1,40 ( w tym 3L) szt j.w. 21 KV 600/1,60 ( w tym 9L) szt j.w. 22KV-600/0,60 ( w tym 1L) szt j.w. 22KV-600/0,72 szt j.w. 22 KV 600/1,00 szt j.w. 22 KV 600/1,20 ( w tym 2L) szt j.w. 22 KV 600/1,40 ( w tym 1L) 7

8 j.w. 22 KV 600/ 1,60 (L) szt. 1 j.w. 22 KV 900/0.72 szt. 4 j.w. 22KV 900/1.00 j.w. 22 KV 900/1.20 ( w tym 1 L) Grzejnik łazienkowy CosmoART 1800 /0,60 j.w. 1800/0,75 szt. 1 Rura miedziana z rodziny 0 TYP Wicu φ 15x1 m j.w. φ 18x1 m j.w. φ 22x1 m j.w. φ 28x1.5 m j.w. φ 35x1.5 m 45.0 j.w. φ 42x1.5 m 79.0 j.w. φ 54x1.5 m Instalacja c.o. do klimakonwektorów Automatyczny zawór odpowietrzający TACO-HY-VENT z zaworem stopowym 4 Separator powietrza FLAMCO typ Flexair 25G Zawór kulowy gwintowany φ 25 Rura miedziana z rodziny 0 TYP Wicu φ 15x1 m 87.0 j.w. φ 18x1 m 75.0 j.w. φ 22x1 m 93.0 j.w. φ 28x1.5 m 26.0 Instalacja c.o. do central klimatyzacyjnych Zawór kulowy gwintowany φ 40 j.w. φ 50 szt. 8 Separator powietrza FLAMCO typ Flexair 40S Separator powietrza FLAMCO typ Flexair 50S szt. 8 Rura stalowa φ 40 m 80.0 j.w. φ 50 m
