Temat: Rozbudowa budynku Domu Pomocy Społecznej Górnie ZESPÓŁ AUTORSKI I KARTA UZGODNIEŃ

Wielkość: px

Rozpocząć pokaz od strony:

Download "Temat: Rozbudowa budynku Domu Pomocy Społecznej Górnie ZESPÓŁ AUTORSKI I KARTA UZGODNIEŃ"

Mirosław Malinowski
8 lat temu
Przeglądów:

1 Temat: Rozbudowa budynku Domu Pomocy Społecznej Górnie Inwestor: Powiat Rzeszowski Rzeszów ul. Grunwaldzka 15 Instalacje: Instalacja c.o. ZESPÓŁ AUTORSKI I KARTA UZGODNIEŃ L.p. Branża, opracowanie Projektant Upr. Podpis 1. Instalacja c.o. mgr inż. Ewa Wierzyńska S-121/87 2. Instalacja c.o. mgr inż. Magdalena Gaweł L.p. Branża, opracowanie Weryfikator Upr. Podpis 1. Instalacja c.o. mgr inż. Witold Chmura 5/96 Rzeszów r.

Branża, opracowanie Projektant Upr. Podpis 1. Instalacja c.o. mgr inż. Ewa Wierzyńska S-121/87 2.

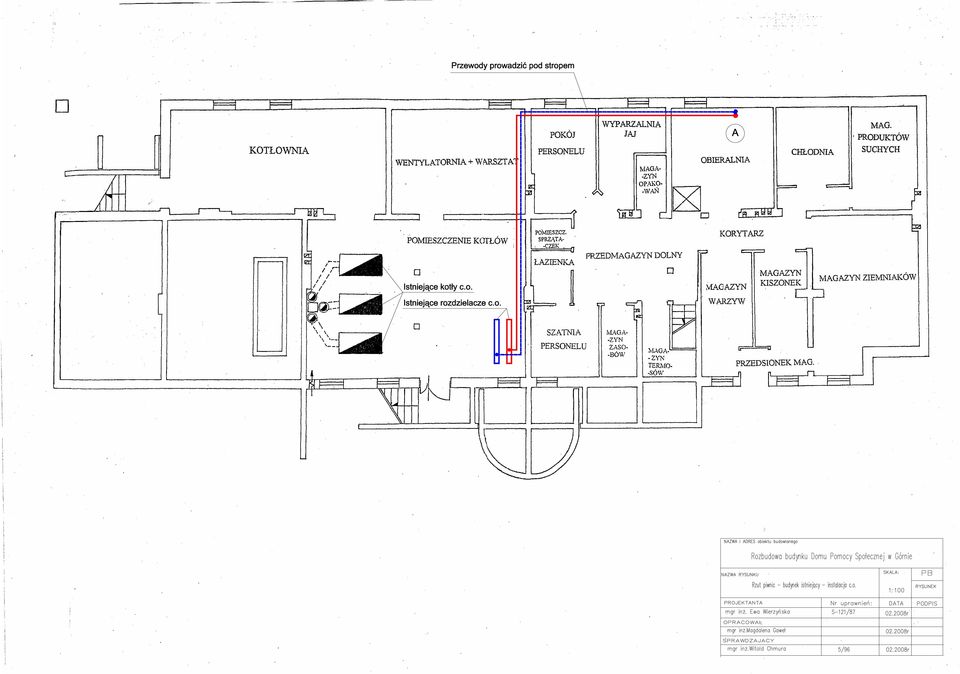

2 Zawartość opracowania I. Część opisowa - Opis techniczny II. Część graficzna Rzut parteru 1:100 rys.1 Rzut I-piętra 1:100 rys.2 Rzut piwnic bud. istniejący 1:100 rys.3 Rzut parteru bud. istniejący 1:100 rys.4 Rozwinięcie instalacji c.o. 1:100 rys.5 2

3 Opis techniczny do projektu budowlanego instalacji c.o. w rozbudowywanym, budynku Domu Pomocy Społecznej w Górnie. 1. Podstawa opracowania. Umowa z Inwestorem. Podkłady budowlane, wizja lokalna. Normy i normatywy projektowania. 2. Przedmiot opracowania. Przedmiotem opracowania jest projekt instalacji c.o. w rozbudowywanym, budynku Domu Pomocy Społecznej w Górnie. 3. Opis rozwiązania technicznego instalacji c.o. 3.1 Stan istniejący W budynku Domu Pomocy Społecznej wykonana jest instalacja c.o. jednak w związku z projektowaną rozbudową budynku zaprojektowana została nowa instalacja dla nowego obiektu. Źródłem ciepła dla instalacji będzie istniejąca kotłownia gazowa zlokalizowana w budynku. Moc kotłów i zamontowanych w kotłowni urządzeń jest wystarczająca dla pokrycia zwiększonego zapotrzebowania na ciepło Opis rozwiązania technicznego instalacji c.o. Rodzaj budynku - masywny Rodzaj ogrzewania - wodne, pompowe, dwururowe Obliczeniowa temperatura wody - 90/70 C Działanie ogrzewania - bez przerw lub osłabione w nocy Temperatura zewnętrzna III strefy C Temperatury wewnętrzne pomieszczeń wg PN-82/B Obliczeniowe zapotrzebowanie ciepła dla c.o. Q= 86,05 kw Źródłem ciepła dla instalacji pozostanie istniejąca kotłownia zlokalizowana w budynku. Parametry pracy instalacji 90 /70 C. Kubatura budynku ogrzewana V = 4257,2m 3 Średnie jednostkowe zapotrzebowanie ciepła q=20,02 W/m 3 Przewody rozprowadzające dla instalacji c.o. prowadzić będą od rozdzielaczy pod stropem piwnic i parteru zasilając poszczególne piony. 3

Opis rozwiązania technicznego instalacji c.o. 3.1 Stan istniejący W budynku Domu Pomocy Społecznej wykonana jest instalacja c.o. jednak w związku z projektowaną rozbudową budynku zaprojektowana została nowa instalacja dla nowego obiektu.

4 Projektuje się wykonanie instalacji z rur stalowych instalacyjnych czarnych wg PN S-Cz-B1-G235 łączonych przez spawanie. Przejścia przez ściany prowadzić w tulejach ochronnych o średnicy większej o dwie średnice niż średnica rury. W obszarze tulei nie może być wykonane żadne połączenie przewodu. Do ogrzewania pomieszczeń przyjęto grzejniki stalowe płytowe i łazienkowe. Wszystkie grzejniki należy zaopatrzyć w zawory grzejnikowe termostatyczne. Odpowietrzenie instalacji wykonać przy pomocy automatycznych zaworów odpowietrzających z zaworem stopowym o średnicy 15mm zamontowanych przy poszczególnych pionach. Jako armaturę odcinającą przyjęto zawory kulowe. Na rozdzielaczach w kotłowni pozostawiono odgałęzienie dla włączenia nowej instalacji, należy jedynie dokonać montażu pompy obiegowej, zaworu trójdrogowego i zaworów odcinających. Dobrano następujące urządzenia: Pompa obiegowa dla instalacji c.o.- dobrano pompę obiegową elektroniczną o wydajności G=3,7m3/h i wys. podnoszenia H=40kPa N p =0,2 kw, 220V. Q=86,0kW - zawór mieszający 40mm z siłownikiem Zawory odcinające na zasilaniu i powrocie, zawory zwrotne i filtry siatkowe Manometry, termometry Instalację c.o. prowadzoną przez pomieszczenia nieogrzewane i piwnice należy zaizolować otulinami z pianki poliuretanowej lub innej izolacji mającej dopuszczenie do stosowania w instalacjach grzewczych wydane przez COBRTI Instal mm zasilanie / powrót 30/20 mm Przed zamontowaniem zaworów grzejnikowych wykonać należy dwukrotne płukanie instalacji przy zachowaniu prędkości wody płuczącej 1.0m/s. W czasie przeprowadzania próby szczelności instalacji w stanie zimnym wszystkie zawory przelotowe i grzejnikowe muszą znajdować się w stanie całkowitego otwarcia, a zawory termostatyczne powinny mieć nałożone kapturki ochronne. Instalację należy poddać próbie ciśnieniowej. Ciśnienie robocze - Ciśnienie próbne - 2 atm 4 atm 4

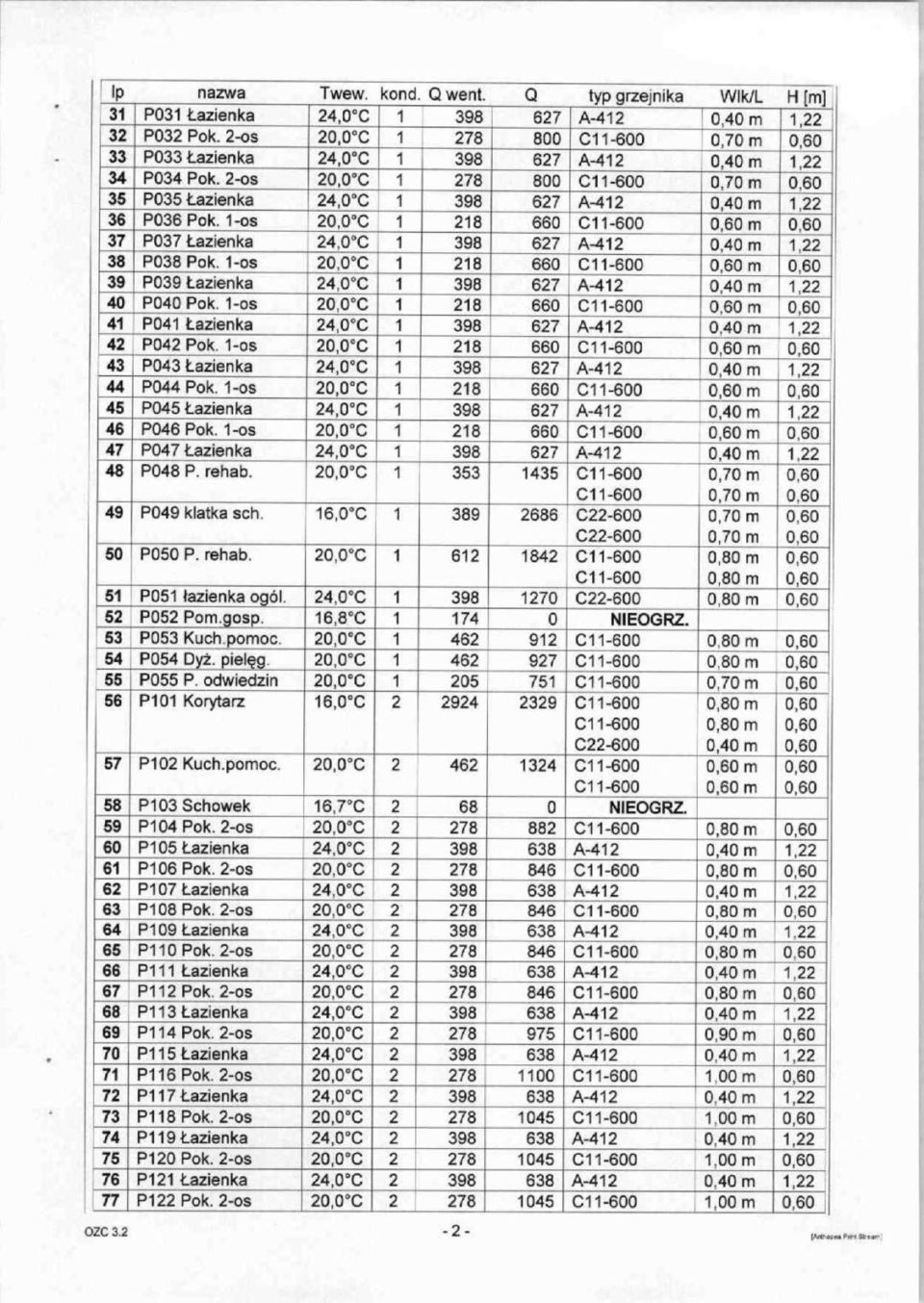

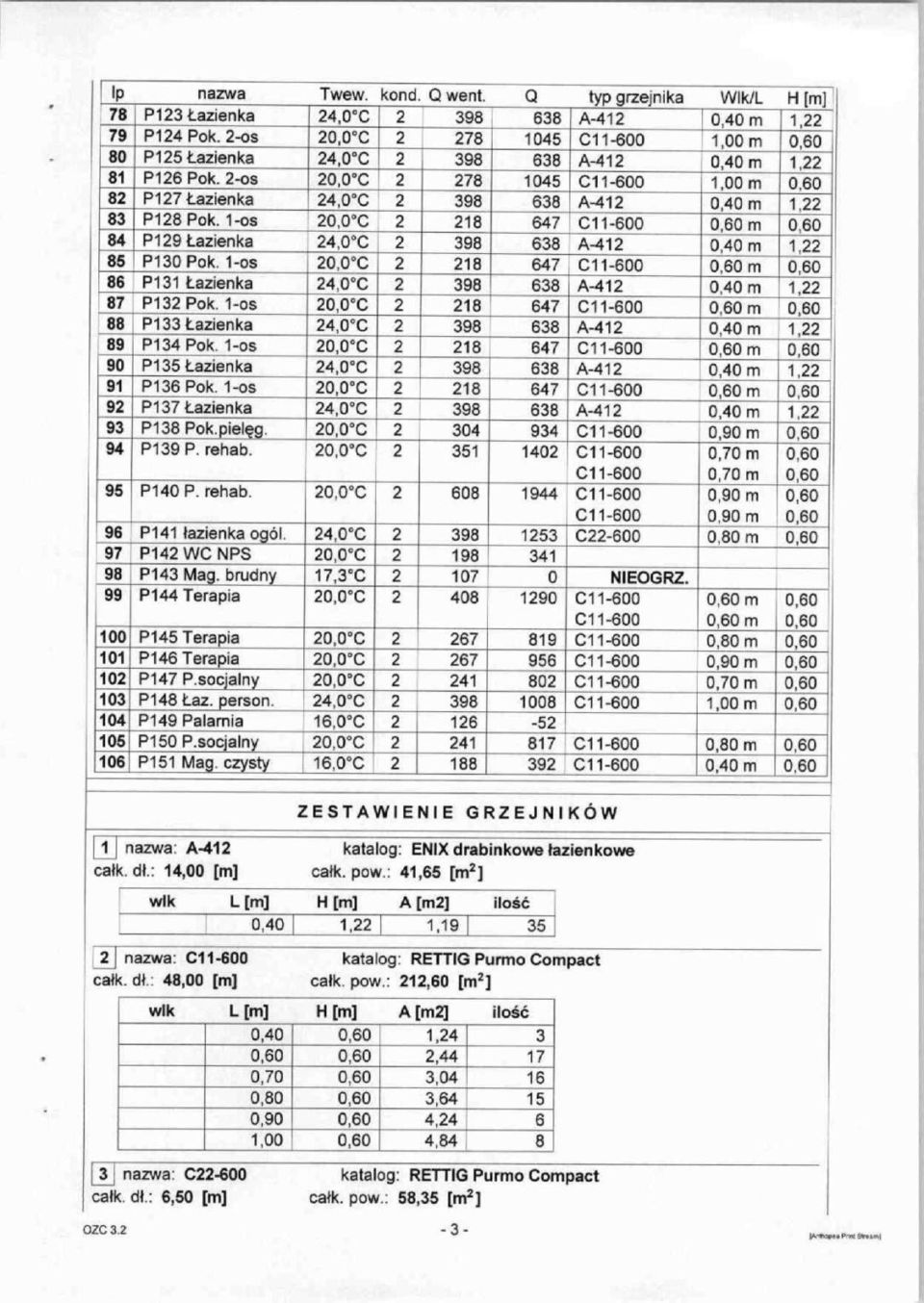

Do ogrzewania pomieszczeń przyjęto grzejniki stalowe płytowe i łazienkowe. Wszystkie grzejniki należy zaopatrzyć w zawory grzejnikowe termostatyczne.

5 W zakresie wykonawstwa, prób i odbiorów obowiązują Warunki techniczne wykonania i odbioru instalacji grzewczych Wszystkie zastosowane materiały i urządzenia muszą posiadać świadectwa dopuszczające do pracy w instalacji c.o. wydane przez odpowiednie organy np. COBRTI INSTAL, Dozór Techniczny itp. Projektant: mgr inż. E Wierzyńska upr. S-121/87 Sprawdzający : mgr inż. W. Chmura upr. 5/96 5

dopuszczające do pracy w instalacji c.o. wydane przez odpowiednie organy np.
