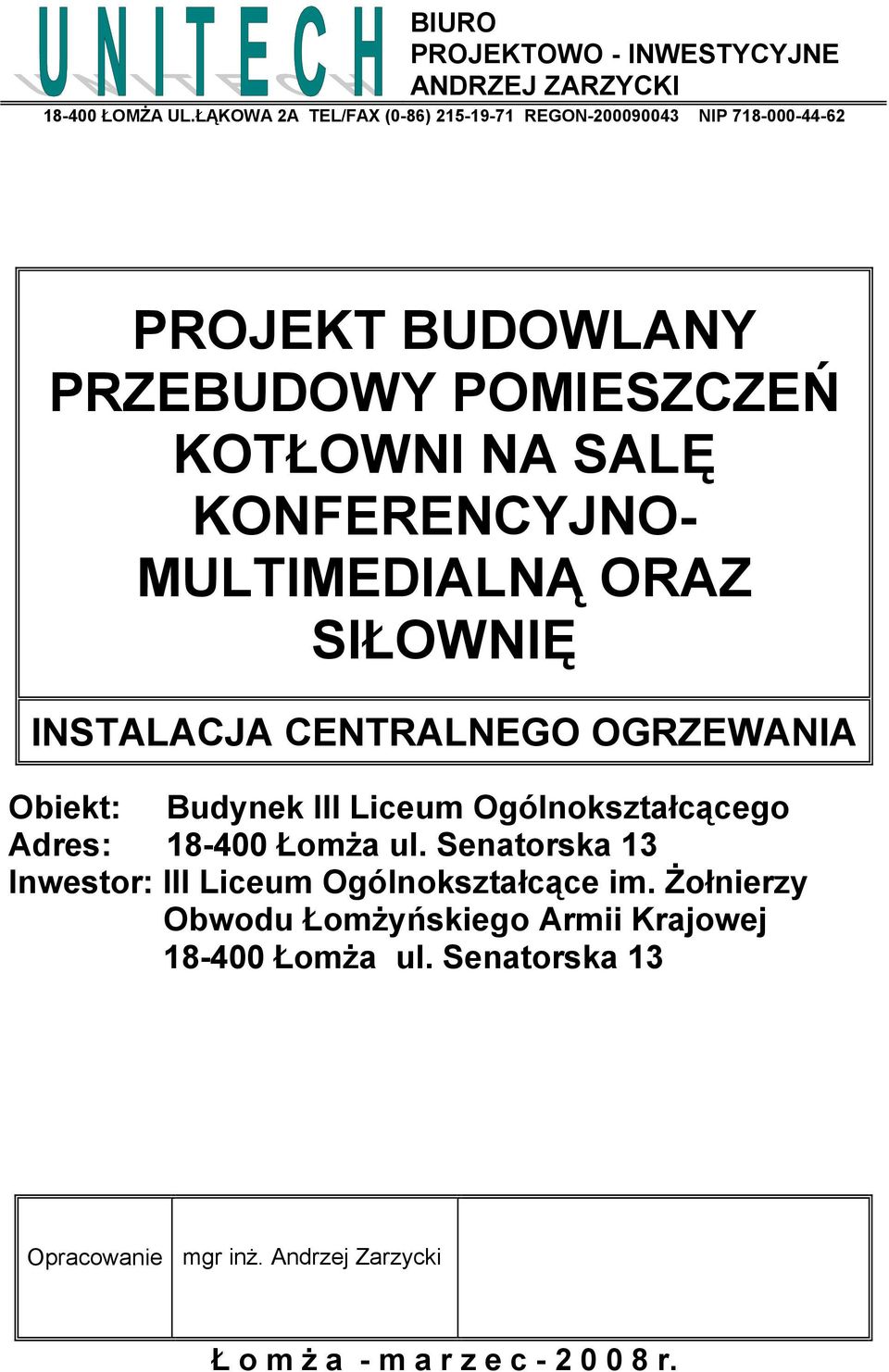

1 BIURO PROJEKTOWO - INWESTYCYJNE ANDRZEJ ZARZYCKI ŁOMŻA UL.ŁĄKOWA 2A TEL/FAX (0-86) REGON NIP PROJEKT BUDOWLANY PRZEBUDOWY POMIESZCZEŃ KOTŁOWNI NA SALĘ KONFERENCYJNO- MULTIMEDIALNĄ ORAZ SIŁOWNIĘ INSTALACJA CENTRALNEGO OGRZEWANIA Obiekt: Budynek III Liceum Ogólnokształcącego Adres: Łomża ul. Senatorska 13 Inwestor: III Liceum Ogólnokształcące im. Żołnierzy Obwodu Łomżyńskiego Armii Krajowej Łomża ul. Senatorska 13 Opracowanie mgr inż. Andrzej Zarzycki Ł o m ż a - m a r z e c r.

KONFERENCYJNO- MULTIMEDIALNĄ ORAZ SIŁOWNIĘ INSTALACJA CENTRALNEGO OGRZEWANIA Obiekt: Budynek III Liceum Ogólnokształcącego Adres: 18-400

2 PB przebudowy pomieszczeń dawnej kotłowni III LO w Łomży Instalacja centralnego ogrzewania Strona 2 SPIS TREŚCI A. OPIS TECHNICZNY 1. Część ogólna Przedmiot inwestycji Podstawa opracowania Przedmiot opracowania 3 2. Zakres opracowania Instalacja centralnego ogrzewania Omówienie stanu istniejącego Projektowany zakres przebudowy Instalacja centralnego ogrzewania. 4 4 Uwagi końcowe. 5 B. CZĘŚĆ GRAFICZNA 6 1. Rzut instalacji centralnego ogrzewania Rozwinięcie instalacji centralnego ogrzewania. 8 B. ZAŁĄCZNIKI 9 1. Oświadczenie, uprawnienia i ubezpieczenie projektanta Wydruk z programu AUDYTOR wraz z wykazem rur, grzejników i armatury 13 Razem stron 17

4 3.2.1 Instalacja centralnego ogrzewania. 4 4 Uwagi końcowe. 5 B. CZĘŚĆ GRAFICZNA 6 1. Rzut instalacji centralnego ogrzewania. 7 2. Rozwinięcie instalacji centralnego ogrzewania.

3 PB przebudowy pomieszczeń dawnej kotłowni III LO w Łomży Instalacja centralnego ogrzewania Strona 3 O P I S T E C H N I C Z N Y PROJEKTU INSTALACJI CENTRALNEGO OGRZEWANIA PRZEBUDOWYWANYCH POMIESZCZEŃ DAWNEJ KOTŁOWNI BUDYNKU III LICEUM OGÓLNOKSZTAŁCĄCEGO W ŁOMŻY UL. SENATORSKA 13 1 CZĘŚĆ OGÓLNA 1.1 PRZEDMIOT INWESTYCJI Przedmiotem inwestycji jest przebudowa pomieszczeń byłej kotłowni węglowej na salę konferencyjno-multimedialną oraz siłownię w budynku dydaktycznym III Liceum Ogólnokształcącego im. Żołnierzy Obwodu Łomżyńskiego Armii Krajowej w Łomży przy ul. Senatorskiej 13 w Łomży. W zakresie przebudowy znajduje się również budowa instalacji centralnego ogrzewania (w przebudowywanych pomieszczeniach) objęta niniejszą częścią opracowania projektowego. Inwestorem jest III Liceum Ogólnokształcące im. Żołnierzy Obwodu Łomżyńskiego Armii Krajowej w Łomży przy ul. Senatorskiej 13 w Łomży PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: - zlecenie i uzgodnienia z inwestorem - zgoda na przebudowę węzła pismo MPEC Łomża z dnia r. znak PTI/451/ warunki techniczne przebudowy węzła pismo MPEC Łomża z dnia r. znak PTI/0032/455/ inwentaryzacja architektoniczna budynku szkoły opracowana przez inż. Jerzego Bukowskiego w grudniu 2003 r. - projekt budowlany technologii węzła cieplnego opracowany przez MPEC Łomża w lipcu 2001 r. - własna inwentaryzacja obiektu wykonana do celów projektowych - wizja lokalna - obowiązujące normy i przepisy 1.3 PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest instalacja centralnego ogrzewania przebudowywanej części pomieszczeń dawnej kotłowni budynku dydaktycznego III LO przy ul. Senatorskiej 13 w Łomży. 2. ZAKRES OPRACOWANIA. Niniejsze opracowanie zawiera projekt instalacji centralnego ogrzewania zasilanego z węzła cieplnego miejskiej sieci ciepłowniczej obejmującej pomieszczenia przebudowywanej dawnej kotłowni.

1 PRZEDMIOT INWESTYCJI Przedmiotem inwestycji jest przebudowa pomieszczeń byłej kotłowni węglowej na salę konferencyjno-multimedialną oraz siłownię w budynku dydaktycznym III Liceum

4 PB przebudowy pomieszczeń dawnej kotłowni III LO w Łomży Instalacja centralnego ogrzewania Strona 4 3. INSTALACJA CENTRALNEGO OGRZEWANIA OMÓWIENIE STANU ISTNIEJĄCEGO. W budynku szkolnym III Liceum Ogólnokształcącego w Łomży istnieje węzeł cieplny zasilany z sieci cieplnej MPEC w Łomży. Celem uzyskania prawidłowego układu komunikacyjnego projektowanej przebudowy pomieszczeń byłej kotłowni na salę konferencyjno-multimedialną oraz siłownię wynikła potrzeba przesunięcia całego węzła do innego, nowopowstałego pomieszczenia zlokalizowanego przez ścianę z pomieszczeniem dotychczasowym. Istniejący węzeł cieplny jest węzłem jednostopniowym równoległym bezzasobnikowym dwufunkcyjnym na potrzeby centralnego ogrzewania i ciepłej wody użytkowej. Czynnikiem grzejnym jest woda gorąca o parametrach 125/70 o C. Węzeł zrealizowany został na bazie wymiennika płytowego typu HL-2-66 LPM produkcji LPM. Parametry wody instalacyjnej wynoszą 95/70 o C, a zapotrzebowanie ciepła 420,02 kw. Zastosowana została pompa obiegowa c.o. typu UPE F wytwarzająca ciśnienie dyspozycyjne na rozdzielaczach c.o. w wysokości 45 kpa. Zabezpieczenie instalacji c.o. zgodnie z normą PN-91/B za pomocą naczynia przeponowego REFLEX typ E 800 i dwóch zaworów bezpieczeństwa SYR 1915 ø40 mm o średnicy przelotu ø 35 mm i nastawie ciśnienia 5,0 bar. Sterowanie pracą węzła cieplnego oparte jest na pogodowym sterownik typu DELTA firmy Softech PROJEKTOWANY ZAKRES PRZEBUDOWY INSTALACJA CENTRALNEGO OGRZEWANIA. Projektowaną instalację c.o. należy podłączy do istniejących rozdzielaczy c.o. węzła wykorzystując nadwyżkę mocy węzła i pompy obiegowej c,o. Przewody instalacji centralnego ogrzewania projektuje się z rur miedzianych twardych łączonych za pomocą lutowania twardego i kształtek, a z armaturą na złączki z elementem gwintowanym. Przewody prowadzić na uchwytach na powierzchni przegród budowlanych (lub alternatywnie w bruzdach ściennych) zgodnie z częścią rysunkową projektu. Mocowanie przewodów do przegród wykonywać w odległościach określonych warunkach technicznych. Jako elementów grzejnych użyto stalowych grzejników płytowych typu Rettig Purmo typ C o wysokości 60 cm zgodnie z wykazem w części załącznikowej. Jako elementy regulacyjne zastosowano ręczne zawory grzejnikowe z regulacją wstępną typu RTD-N oraz grzejnikowy zawór powrotny typu RLV-S-P firmy Danfoss. Hydraulicznej regulacji instalacji należy dokonać poprzez dokonanie regulacji : - nastaw zaworu regulacji ciśnienia typu ASP-V-F 75 oraz ASV-M - montażu kryzy ø 6 mm w śrubunku - nastaw wstępnych w zaworach grzejnikowych oraz zaworach powrotnych. Odpowietrzenie instalacji poprzez odpowietrzniki automatyczne umieszczone na końcówkach pionów lub poprzez odpowietrzniki ręczne w grzejnikach na poziomie każdej kondygnacji. Przewody doprowadzające zabezpieczyć należy przed nadmiernymi stratami ciepła za pomocą otulin Thermaflex o gr. 20 mm.

Celem uzyskania prawidłowego układu komunikacyjnego projektowanej przebudowy pomieszczeń byłej kotłowni na salę konferencyjno-multimedialną oraz siłownię wynikła potrzeba przesunięcia całego węzła do

5 PB przebudowy pomieszczeń dawnej kotłowni III LO w Łomży Instalacja centralnego ogrzewania Strona 5 Po wypłukaniu instalacji c.o. należy wykonać regulację instalacji i wykonać próby ciśnieniowe instalacji. Po zmontowaniu sieć i instalację poddać próbie ciśnieniowej na zimno na ciśnienie 1,5 raza wyższe od ciśnienia roboczego. Następnie przepłukać dwukrotnie (minimalna prędkość płukania V min = 1 m/s). Następnie wykonać próbę na gorąco z regulacją przy parametrach pracy w czasie 72 godzin. Woda używana do prób i do płukania oraz napełniania instalacji winna odpowiadać wymogom normy PN-85/C WARUNKI OGÓLNE. Wszystkie zastosowane materiały i urządzenia powinny posiada certyfikat bezpieczeństwa lub deklarację zgodności i aprobatę techniczną lub dopuszczenie do stosowania w budownictwie. Całość robót wykonać zgodnie z " Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych " cz. II "Instalacje sanitarne i przemysłowe", dokumentacją obowiązującymi normami i przepisami, wytycznymi producentów a także z zachowaniem zasad BHP. OPRACOWAŁ:

Następnie wykonać próbę na gorąco z regulacją przy parametrach pracy w czasie 72 godzin. Woda używana do prób i do płukania oraz napełniania instalacji winna odpowiadać wymogom normy PN-85/C-04601. 4.
