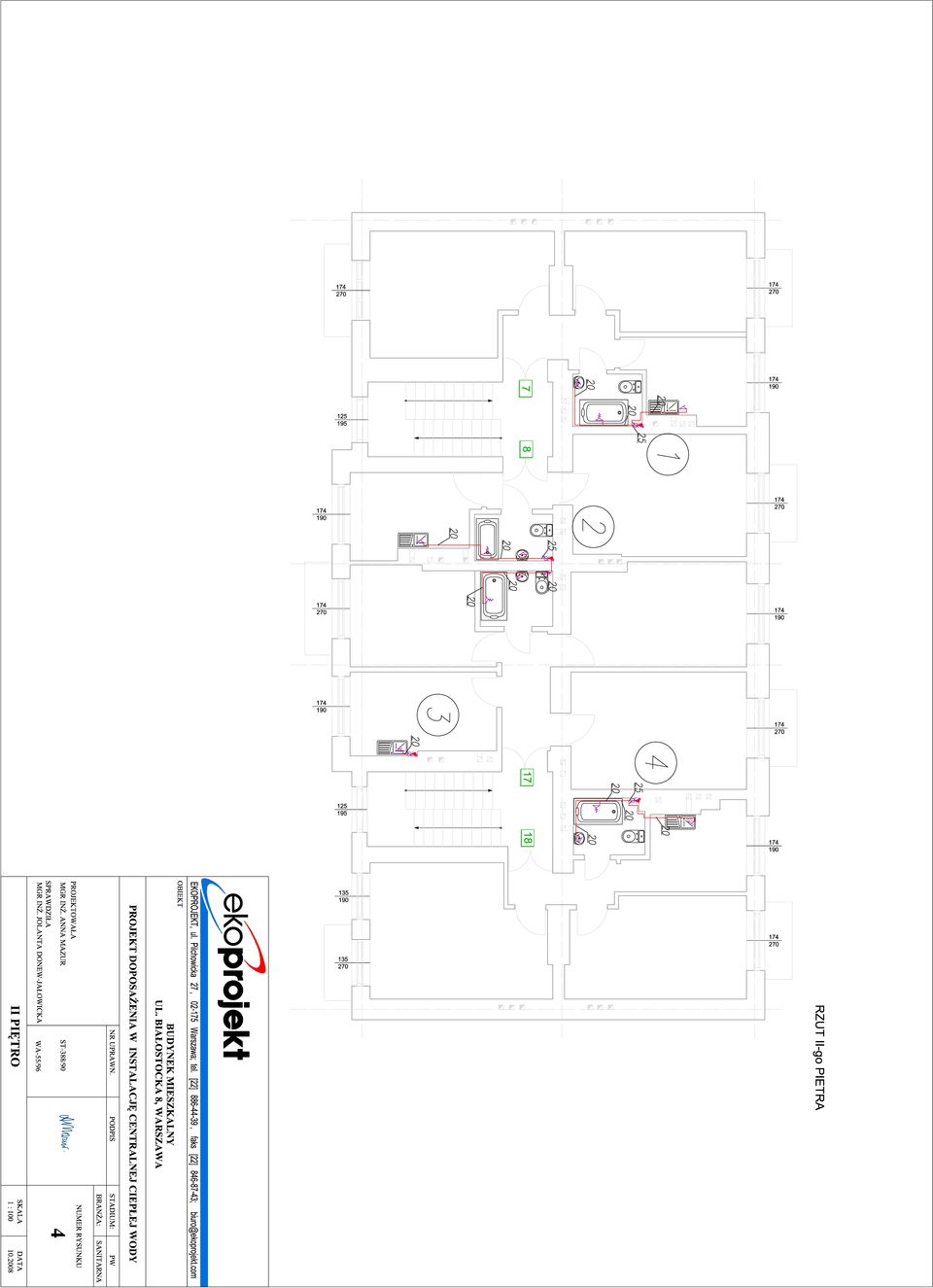

1 Z A W A R T O Ś Ć O P R A C O W A N I A 1. Uprawnienia projektanta i zaświadczenie o przynależności do Mazowieckiej Okręgowej Izby Inżynierów Budownictwa - projektant 2. Uprawnienia projektanta i zaświadczenie o przynależności do Mazowieckiej Okręgowej Izby Inżynierów Budownictwa - sprawdzający 3. Oświadczenie projektanta i sprawdzającego 4. Warunki przyłączenia wydane przez SPEC 5. Protokół ogólnych założeń techniczno-eksploatacyjnych dla instalacji ccw OPIS TECHNICZNY ZAŁĄCZNIKI 1. Minimalne grubości warstw izolacji cieplnej CZĘŚĆ RYSUNKOWA - Rzut piwnicy - rys. nr 1 - Rzut parteru - rys. nr 2 - Rzut I piętra - rys. nr 3 - Rzut II piętra - rys. nr 4 - Rzut III piętra - rys. nr 5 - Rozwinięcie instalacji c.o. - rys. nr 6

Warunki przyłączenia wydane przez SPEC 5. Protokół ogólnych założeń techniczno-eksploatacyjnych dla instalacji ccw OPIS TECHNICZNY ZAŁĄCZNIKI 1.

2 Oświadczenie Zgodnie z treścią ustawy z dnia r. nowelizującą ustawę Prawo Budowlane (Dz.U. Nr 93, poz. 888) oświadczam, że projekt budowlano wykonawczy na doposażenie w centralną ciepłą wodę w budynku mieszkalnym przy ul. Białostocka 8 w Warszawie został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Informacja BIOZ - nie dotyczy. Projektant mgr inż. Anna Mazur WA 388/90 Sprawdzający mgr inż. Jolanta Donew - Jałowicka WA 55/96 9

Białostocka 8 w Warszawie został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.

3 OPIS TECHNICZNY do projektu doposażenia w centralną ciepłą wodę w budynku mieszkalnym w Warszawie, przy ul. Białostocka 8 1. Podstawa opracowania Projekt niniejszy opracowano na podstawie: - zlecenia Inwestora; - inwentaryzacji instalacji wody zimnej i kanalizacji; - uzgodnień z Inwestorem; - obowiązujących norm i wytycznych projektowania. 2. Zakres opracowania Opracowanie niniejsze obejmuje zaprojektowanie: doposażenie w centralną ciepła wodę z węzła w budynku Opracowanie nie dotyczy węzła cieplnego. 3. Opis stanu istniejącego Budynek podpiwniczony, 4 kondygnacyjny z piwnicami. Budynek nie posiada instalacji c.o. i c.c.w. Ogrzewanie poszczególnych lokali i przygotowanie ciepłej wody odbywa się indywidualnie poprzez instalację elektryczną lub gazową. Przyłącze zimnej wody pozostaje bez zmian. 4. Instalacje projektowane Ciepła woda Zgodnie z warunkami wydanymi przez SPEC źródłem ciepłej wody dla budynku będzie węzeł cieplny w piwnicy budynku. Dotychczasowe źródła ciepłej wody należy zdemontować. Nowa instalacja wody ciepłej wykonana będzie z rur i kształtek polipropylenowych stabilizowanych PN20 (temp. do 80 0 C, p r do 0,6MPa konieczna zgodność z ZAT/ ) f-my WAVIN BOR-STABI, łączonych przez zgrzewanie. Na odejściach do lokali montować punkty stałe. Na ciągach poziomych w piwnicach wykonać punkty stałe. Należy stosować rozwiązania systemowe producenta. 10

wytycznych projektowania. 2. Zakres opracowania Opracowanie niniejsze obejmuje zaprojektowanie: doposażenie w centralną ciepła wodę z węzła w budynku Opracowanie nie dotyczy węzła cieplnego. 3.

4 Projektowane piony prowadzić w obok pionów zimnej wody, po wierzchu. Na odejściach do poszczególnych lokali w miejscach łatwo dostępnych zamontować zawór odcinający kulowy i wodomierz JS-1,5 f- my Metron (temp C p=0,6mpa, PN-ISO Ad1:1997). Instalację prowadzić zgodnie z wytycznymi producenta. Uwzględnić baterie ścienne z płytką montażową. Armatura ciepłej wody zawory kulowe o połączeniach gwintowanych (temp C, p=1,0mpa, konieczna zgodność z ZAT/ ). Izolacja Wszystkie przewody w piwnicy i piony należy zaizolować izolacją z pianki poliuretanowej STEINONORM. Grubość izolacji w/g normy PN-2000/B Na pionach cyrkulacji ciepłej wody zamontować termostatyczne zawory regulacyjne MTCV firmy Danfoss. Nastawy zgodnie z rysunkiem rozwinięcie instalacji. Przy przejściach przewodów przez strop pomiędzy piwnicą a parterem należy zastosować dla średnic: - do 25mm masę uszczelniającą ogniochronną pęczniejącą CP 611A prod. Hilti - powyżej 25mm obejmy ogniochronne CP 644 prod. Hilti. Opracowanie nie dotyczy węzła cieplnego. Wytyczne do węzła: Zastosowana pompa powinna być z automatycznym regulatorem prędkości obrotowej. W węźle należy zastosować ogranicznik temperatury bezpieczeństwa STB, nastawa 70 0 C. 5. Obliczenia Średnie zapotrzebowanie ciepłej wody: G śr cw = 45x120/18 = 300,0 dm 3 /h G max cw = 300,00 x 3,68 = 1 104,0 dm 3 /h N h = 9,32x45-0,244 = 3,68 Zapotrzebowanie ciepła na przygotowanie ciepłej wody Q śr cw = 300,0 x (60-5) x 1 = ,0kcal/h = 19,2kW Q max cw = 1 104,0 x (60-5) x 1 = ,0 kcal/h=70,6kw Ilość wody cyrkulacyjnej 11

Instalację prowadzić zgodnie z wytycznymi producenta. Uwzględnić baterie ścienne z płytką montażową. Armatura ciepłej wody zawory kulowe o połączeniach gwintowanych (temp.

5 G śr cyrk = 300,0/3 = 100,0 dm 3 /h G max cyrk = 1 104,0/3 = 368,0 dm 3 /h Opory przepływu cyrkulacji wynoszą H = 1,8 m Długości ramienia elastycznego: L=15m; d=50 L s = , 8 = 1098mm Sprawdzenie szerokości kompensatora U-kształtowego: A min =2 x 26,8+150 = 203mm Wodomierze mieszkaniowe Zapotrzebowanie ciepłej wody na mieszkanie: - umywalka 0,07 - zlewozmywak 0,07 - wanna / natrysk 0,15 Σq n =0,29 q = 0,682 x 0,29 0,45 0,14 = 0,25 dm 3 /s Wodomierz: Q w = 0,25 x x 10-3 = 1,8m 3 /h Przyjęto wodomierz JS1,5 - d=15; Q=3,0m 3 /h. UWAGA: 1. Roboty montażowe wykonać zgodnie z instrukcjami producentów. 2. Przed przystąpieniem do wymiany Wykonawca powinien zapoznać się z instalacją istniejącą. 6. Warunki wykonania i odbioru. Instalacje należy wykonać zgodnie z obowiązującymi przepisami oraz: - Warunkami technicznymi Wykonania i Odbioru Rurociągów z Tworzyw Sztucznych - Wytycznymi dostawców urządzeń Stosowane materiały muszą posiadać niezbędne dopuszczenia do stosowania (aprobaty, certyfikaty bezpieczeństwa). UWAGA: 1. Piony i lokalówki wody na życzenie Inwestora mogą być kryte w miejscach, gdzie pozwala na to konstrukcja budynku. 2. Zestawienie materiałów występujących (istniejące i nowoprojektowane) w projekcie wg załączników. 12

natrysk 0,15 Σq n =0,29 q = 0,682 x 0,29 0,45 0,14 = 0,25 dm 3 /s Wodomierz: Q w = 0,25 x 2 3600 x 10-3 = 1,8m 3 /h Przyjęto wodomierz JS1,5 - d=15; Q=3,0m 3 /h. UWAGA: 1.
