INSTALACJA CENTRALNEGO OGRZEWANIA I CIEPŁA DLA WENTYLACJI

Transkrypt

1 AUTORSKA PRACOWNIA ARCHITEKTURY 91 Wacław Stefański KRAKÓW, UL.JÓZEFITÓW 1/17 tel , tel/fax OBIEKT: BUDYNEK AKADEMII IM. JANA DŁUGOSZA ADRES: CZĘSTOCHOWA UL. ARMII KRAJOWEJ 13/15 INWESTOR: AKADEMIA IM. JANA DŁUGOSZA CZĘSTOCHOWA UL. WASZYNGTONA 4/8 TEMAT: PROJEKT PRZEBUDOWY AULI W BUDYNKU AKADEMII IM. JANA DŁUGOSZA W CZĘSTOCHOWIE PRZY UL. ARMI KRAJOWEJ 13/13 STADIUM: PROJEKT WYKONAWCZY BRANŻA: INSTALACJA CENTRALNEGO OGRZEWANIA I CIEPŁA DLA WENTYLACJI PROJEKTOWAŁ: mgr inż. JAN GRZEGORCZYK BPP. Upr. 21/81 MAP/IS/5871/02 OPRACOWAŁ: mgr inż. WOJCIECH PYTLAK SPRAWDZAJĄCY: inż. JAN KIEŁTYKA upr. nr 200/66, RP-Upr.14/94 MAP/IS/2083/01 Kraków, listopad

2 ZAWARTOŚĆ OPRACOWANIA A. Opis techniczny 1. Podstawa opracowania 2. Przedmiot i zakres opracowania 3. Źródło ciepła 4. Instalacja centralnego ogrzewania 4.1. Opis 4.2. Regulacja instalacji 4.3. Materiały 5. Instalacja ciepła dla wentylacji 5.1. Opis 5.2. Regulacja instalacji 5.3. Materiały 6. Uwagi końcowe B. Obliczenia i zestawienia materiałów 1. Wyniki obliczeń instalacji centralnego ogrzewania 2. Zestawienie materiałów dla instalacji centralnego ogrzewania 3. Wyniki obliczeń instalacji ciepła dla wentylacji 4. Zestawienie materiałów dla instalacji ciepła dla wentylacji C. Rysunki 1. Sytuacja 2. Rzut wentylatorni 3. Rzut piwnic 4. Rzut parteru 5. Rozwinięcie instalacji centralnego ogrzewania 6. Rozwinięcie instalacji ciepła dla wentylacji 7. Schemat podłączenia nagrzewnicy 2

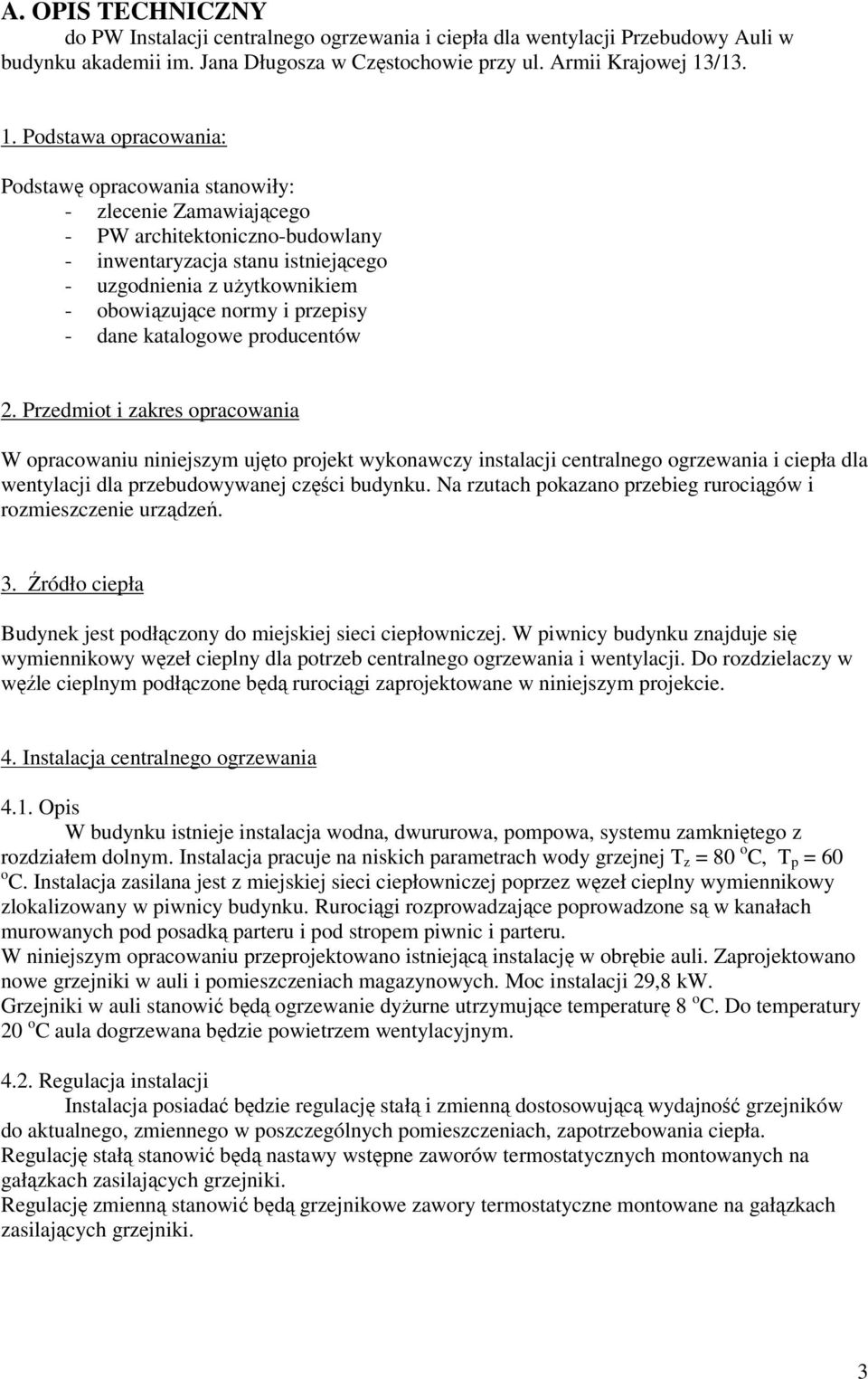

3 A. OPIS TECHNICZNY do PW Instalacji centralnego ogrzewania i ciepła dla wentylacji Przebudowy Auli w budynku akademii im. Jana Długosza w Częstochowie przy ul. Armii Krajowej 13/ Podstawa opracowania: Podstawę opracowania stanowiły: - zlecenie Zamawiającego - PW architektoniczno-budowlany - inwentaryzacja stanu istniejącego - uzgodnienia z użytkownikiem - obowiązujące normy i przepisy - dane katalogowe producentów 2. Przedmiot i zakres opracowania W opracowaniu niniejszym ujęto projekt wykonawczy instalacji centralnego ogrzewania i ciepła dla wentylacji dla przebudowywanej części budynku. Na rzutach pokazano przebieg rurociągów i rozmieszczenie urządzeń. 3. Źródło ciepła Budynek jest podłączony do miejskiej sieci ciepłowniczej. W piwnicy budynku znajduje się wymiennikowy węzeł cieplny dla potrzeb centralnego ogrzewania i wentylacji. Do rozdzielaczy w węźle cieplnym podłączone będą rurociągi zaprojektowane w niniejszym projekcie. 4. Instalacja centralnego ogrzewania 4.1. Opis W budynku istnieje instalacja wodna, dwururowa, pompowa, systemu zamkniętego z rozdziałem dolnym. Instalacja pracuje na niskich parametrach wody grzejnej T z = 80 o C, T p = 60 o C. Instalacja zasilana jest z miejskiej sieci ciepłowniczej poprzez węzeł cieplny wymiennikowy zlokalizowany w piwnicy budynku. Rurociągi rozprowadzające poprowadzone są w kanałach murowanych pod posadką parteru i pod stropem piwnic i parteru. W niniejszym opracowaniu przeprojektowano istniejącą instalację w obrębie auli. Zaprojektowano nowe grzejniki w auli i pomieszczeniach magazynowych. Moc instalacji 29,8 kw. Grzejniki w auli stanowić będą ogrzewanie dyżurne utrzymujące temperaturę 8 o C. Do temperatury 20 o C aula dogrzewana będzie powietrzem wentylacyjnym Regulacja instalacji Instalacja posiadać będzie regulację stałą i zmienną dostosowującą wydajność grzejników do aktualnego, zmiennego w poszczególnych pomieszczeniach, zapotrzebowania ciepła. Regulację stałą stanowić będą nastawy wstępne zaworów termostatycznych montowanych na gałązkach zasilających grzejniki. Regulację zmienną stanowić będą grzejnikowe zawory termostatyczne montowane na gałązkach zasilających grzejniki. 3

4 4.3. Materiały Grzejniki W budynku zastosowane będą grzejniki stalowe, jedno lub dwupłytowe z zaworami typu VNH CosmoNowa. Wysokość grzejników 600 mm. Grzejniki wyposażone są w indywidualne automatyczne odpowietrzniki. Głowice termostatyczne W instalacji zastosowano głowice termostatyczne f-my Heimeier typu VK w wykonaniu do miejsc publicznych ogólnie dostępnych nr. kat Zawory W instalacji zastosowano następujące zawory: - zawory termostatyczne grzejnikowe typ V-exakt f-my Heimeier, proste i kątowe nr. kat i zawory kulowe - zawory równoważące typ STADA f-my Tour Anderson Rurociągi Rurociągi należy wykonać z rur stalowych spawanych. Rurociągi w pustce pod widownią należy wykonać z rur PE Rautherm FW f-my Rehau. Rurociągi należy izolować cieplnie prefabrykowanymi okładzinami z pianki poliuretanowej o minimalnej grubości 20 mm. Gałązki grzejnikowe nie będą izolowane cieplnie. 5. Instalacja ciepła dla wentylacji 5.1. Opis Centrala wentylacyjna umieszczona została w piwnicy w pomieszczeniu wentylatorni. Powietrze nawiewane ogrzewane będzie wodą grzewczą z instalacji ciepła dla wentylacji. Instalacja zasilana będzie z miejskiej sieci cieplnej wysokich parametrów poprzez wymiennik płytowy zlokalizowany w piwnicy budynku. Zaprojektowano instalację wodną, dwururową, pompową, systemu zamkniętego z rozdziałem dolnym. Instalacja pracować będzie na niskich parametrach zmiennych T z = 80 o C, T p = 60 o C. Moc cieplna nagrzewnicy 120 kw. Rurociągi rozprowadzające poprowadzone będą pod stropem piwnic. Instalacja do nagrzewnicy podłączona będzie przy pomocy węzła połączeniowego. Węzeł połączeniowy umieszczony został w wentylatorni przed nagrzewnicą. Wyposażony będzie w pompę, w zawór regulacyjny, armaturę odcinającą, kontrolną i spustową Regulacja instalacji Instalacja pracować będzie ze zmiennym przepływam wody grzewczej. Regulacja poboru ciepła przez nagrzewnicę wentylacyjną odbywać się będzie przy pomocy zaworu dwudrogowego w węźle połączeniowym nagrzewnicy. Zawór dwudrogowy sterowany będzie regulatorem centrali Materiały Zawory - zawory równoważące typ STADA f-my Tour Anderson - zawory kulowe odcinające do C.O. Rurociągi Rurociągi i podłączenia nagrzewnic należy wykonać z rur stalowych spawanych. Rurociągi należy izolować cieplnie prefabrykowanymi okładzinami z pianki poliuretanowej o minimalnej grubości 25 i 30 mm. 4

5 7. Uwagi końcowe Wszystkie prace instalacyjno-montażowe należy wykonać zgodnie z: - Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych część II- Roboty Instalacji Sanitarnych i Przemysłowych. - Roboty należy wykonać zgodnie z obowiązującymi przepisami budowlanymi i BHP - Instalacje należy zaopatrzyć w oznaczenia umożliwiające łatwe rozróżnienie poszczególnych mediów zgodnie z rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dn Dz.U. Nr.96 z dnia r. - Wbudowane materiały i urządzenia powinny posiadać certyfikaty. Opracował mgr inż. Jan Grzegorczyk 5
