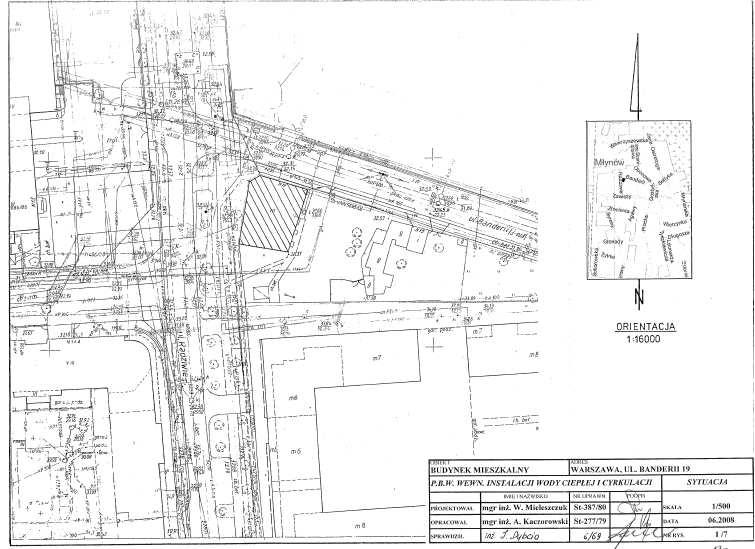

2 Spis treści nr strony 1 I. OPIS TECHNICZNY. 1. Podstawa i zawartość opracowania 2 2. Charakterystyka obiektu 2 3. Rozwiązanie projektowe Instalacja wody ciepłej i cyrkulacji Obliczenie zapotrzebowania ciepła dla celów c.w.u Wytyczne dla węzła cieplnego 4 5. Informacja w sprawie BiOZ 5 6. Uwagi końcowe 5 DOKUMENTY. 1. Oświadczenie projektanta 6 2. Oświadczenie sprawdzającego 7 3. Kopia uprawnień projektanta 8 4. Kopia uprawnień sprawdzającego 9 II. ZAŁĄCZNIKI DO PROJEKTU 1. Warunki SPEC dot. sposobu zasilenia w ciepło Protokół ogólnych założeń techniczno-eksploatacyjnych dla instalacji c.w Szczegół kompensacji rur z PP 12 SPIS RYSUNKÓW. - orientacja rys. 1/7 skala 1/ sytuacja rys. 1/7 skala 1/ rzut piwnic rys. 2/7 skala 1/ rzut parteru rys. 3/7 skala 1/ rzut I piętra rys. 4/7 skala 1/ rzut II piętra rys. 5/7 skala 1/ rozwinięcie pionów 1-6 rys. 6/7 skala 1/ aksonometria poziomów instal. c.w.u. rys. 7/7 skala 1/

3 OPIS TECHNICZNY do projektu wewnętrznej instalacji wody ciepłej i cyrkulacji w budynku mieszkalnym wielorodzinnym zlokalizowanym w Warszawie przy ul. Banderii Podstawa i zawartość opracowania. Przedmiotem opracowania jest projekt budowlany wewnętrznej instalacji wody ciepłej i cyrkulacji w istniejącym budynku mieszkalnym wielorodzinnym przy ul. Banderii 19 w Warszawie. Materiały wyjściowe stanowią: - zlecenie inwestora, - inwentaryzacja architektoniczno-budowlana budynku, - przydział ciepła dla celów c.w.u., - Aprobata Techniczna Nr AT/ wydana przez COBRTI INSTAL dot. wykonywania instalacji z rur Al-Stabi, - obowiązujące normy i przepisy, 2. Charakterystyka obiektu. Istniejący budynek zlokalizowany jest w Warszawie przy ul. Banderii 19. Jest to dom mieszkalny zbudowany w 1930 r całkowicie podpiwniczony, dwupiętrowy, jednoklatkowy o kubaturze V = 2720 m 3 zamieszkały przez 31 mieszkańców. W części piwnic zlokalizowane są komórki lokatorskie, 3 lokale użytkowe oraz pomieszczenie na projektowany węzeł c.o.. Budynek posiada zasilenie w wodę z miejskiej sieci wodociągowej przy pomocy przyłącza wodociągowego Dn 50 z rur żel. wodociągowych. Instalację wody zimnej zaprojektowano z rur polipropylenowych wg odrębnego P.B. Budynek w chwili obecnej nie posiada instalacji c.w.u.. 3

4 3. Rozwiązanie projektowe Instalacja wody ciepłej i cyrkulacji. Ciepła woda o temp. 60 o C dostarczana będzie do instalacji z projektowanego wymiennika c.w.u. wg odrębnego PB węzła cieplnego. Instalację wodociągową wody ciepłej i cyrkulacyjnej zaprojektowano z rur i kształtek polipropylenowych PP 3 w systemie instalacyjnym HYDRO-PLAST PN 20 Stabi-Al łączonych poprzez zgrzewanie. Armaturę odcinającą dla instalacji wodociągowej stosować f-my VALVEX Jordanów o parametrach: 1,0 Mpa, do C. Armatura instalacyjna winna posiadać opinię PZH oraz COBRTI Instal AT/ Przed przegrzaniem instalacji chronić będzie termostat STB f-my SAMSON typ zakres 30 do 110 o C o nastawie 70 o C. Przewody (poziomy) instalacji wody ciepłej i cyrkulacji układać równolegle wzdłuż tras przewodów wody zimnej wykorzystując naturalną kompensację przy zastosowaniu p-któw stałych i przesuwnych zgodnie z wytycznymi producenta. Max odległość podpór a dla rurociągów poziomych HYDRO-PLAST PP-3 PN20 wynosi: dla Dn 20 a = 1500 cm, Dn 25 a = 160 cm, Dn 32 a = 185 cm, Dn 40 a = 210 cm, Piony układać z zastosowaniem odpowiedniej ilości p-któw przesuwnych. Przy podejściach pod projektowane piony należy zamontować zawory odcinające z możliwością spustu wody. Przejścia instalacji przez strop należy wykonać w tulejach ochronnych z PVC i uszczelnić ognioodporną masą plastyczną typu HILTI. Zaprojektowano w każdym lokalu pomiar zużytej wody ciepłej poprzez wodomierz skrzydełkowy typu JS 1,5/PoWoGaz S.A. o wydajności Q = 1,5 m 3 /h dla wody ciepłej. Poziomy i piony instalacji wody ciepłej i cyrkulacji zgodnie z PN-B należy ocieplić otulinami termoizolacyjnymi Steinorm 300 o grubości 20 mm dla przewodów o średnicy do 40 mm. Dla przewodów o średnicy do Dn 63 grubość otuliny winna wynosić 30 mm. Wykonaną instalację wodociągową należy poddać próbie na szczelność pod ciśnieniem 0,9 MPa. 4

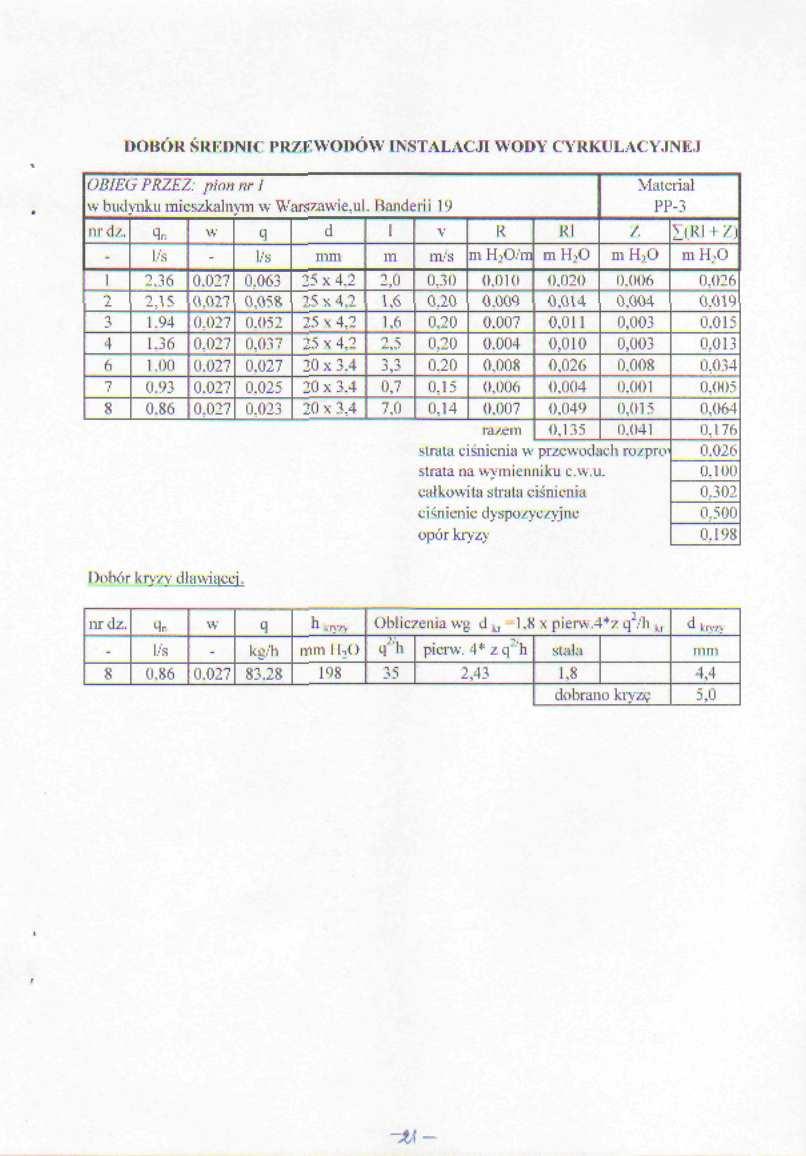

5 3.2. Obliczenia zapotrzebowania ciepła dla c.w.u. - ilość mieszkańców U = 31 osób - wsp. nierównomierności N h = 9,32 x U -0,244 = 4, średni dobowy wskaźnik zużycia c.w.u. q śr = 110 kg/md - max dobowy wskaźnik zużycia c.w.u. q max = 130 kg/md - t w = 5 o C, t cw = 60 o C Dla powyższych danych, obliczono: - średnie w przekroju roku zużycie ciepłej wody G c.w. śr = 110 x 31 / 18 = 189 kg/h = 0,189 t/h - max zużycie ciepłej wody G c.w. max = 189 x 4, = 762 kg/h =0,762 t/h - średnią i maksymalną wydajność cieplną węzła Q śr = 0,189 x ( 60 5 ) x 1,163 = 12,09 kw Q max = 12,09 x 4, = 48,7 kw Godzinowa ilość wody cyrkulacyjnej : G cyrk = 0,3 x G c.w. max = 229 kg/h Sekundowa ilość wody cyrkulacyjnej: G cyrk = 0,0635 l/s Całkowity przepływ wody ciepłej: q n = 2,36 l/s Przeliczeniowy wskaźnik wody cyrkulacyjnej: w = G cyrk /q n = 0, Wytyczne dla węzła cieplnego. Obliczeniowe zapotrzebowanie ciepła dla celów c.w.u.: Q c.w. max = 48,7 kw Q c.w. śred =12,1 kw Źródło ciepłej wody: proj. wymiennik c.w.u. wg P.B.W. węzła Zapotrzebowanie ciepłej wody dla budynku: G śr = 0,189 t/h G max = 0,762 t/h Ilość wody cyrkulacyjnej: G cyrk = 0,229 t/h = 229 kg/h Straty ciśnienia w instalacji wody cyrkulacyjnej: Δ H cyrk = 5 kpa = 0,5 m H 2 O Zabezpieczenie przed przegrzaniem: STB typ ( o C) N 70 o C Siłownik c.w. powinien posiadać funkcję awaryjnego zasilania. 5

6 5. Informacja w sprawie planu BiOZ. Zakres robót przy wykonywaniu wewnętrznej instalacji wody ciepłej i cyrkulacji wyklucza możliwość przekroczenia warunków wymagalności sporządzenia planu BiOZ określonych w Rozporządzeniu Ministra Infrastruktury z dnia r. Realizowane prace nie stanowią zagrożenia dla bezpieczeństwa i ochrony życia ludzkiego i będą wykonywane przez mniej niż 8 pracowników w okresie krótszym niż 30 dni. Opracowanie planu BiOZ jest zbędne. 6. Uwagi końcow. Całość robót wykonać zgodnie z Warunkami Technicznymi Wykonawstwa i Odbioru Robót Budowlano-Montażowych cz.ii Instalacje Sanitarne i Przemysłowe. 6

7 7

8 8

9 9

10 10

11 11

12 12

13 13

14 14

15 15

16 16

17 17

18 18

19 19
