1 1 Dokumentacja Wstęp Kilka podstawowych informacji Format czasu Ustawienia przeglądarki Główne okno przeglądarki zakładki Zakładka Panele Mini Panele maszyn Podsumowanie grupy Trend ostatnich 48 godzin Okno informacyjne maszyn Okno informacyjne maszyny w trybie pełnej kontroli maszyn OEE Okno informacyjne maszyn skonfigurowanych w trybie wyłącznej kontroli czasu pracy Okno informacyjne maszyn skonfigurowanych w trybie kontroli urządzeń wolnozmiennych Okno informacyjne maszyn skonfigurowanych do rejestracji zdarzeń Wykres trendu wydajności Panel operacyjny dla trybu pełnej kontroli maszyn Formularz wprowadzania danych serii Lista produktów / zleceń Zmiana statusu w trybie statusu rozszerzonego Panel operatorski dla trybów pracy pomiaru czasu pracy bez uwzględnienia produktu i trybu pracy urządzeń wolnozmiennych Panel operacyjny operacji seryjnych Lista zleceń Raporty dla maszyny Komentarze Raport miesięczny Zdarzenia Główne raporty Zdarzenia komentarze Raport dla operatora Raport dla zlecenia Czas pracy maszyn wg grup pomiarowych Zestawienie dzienne wg grupy pomiarowej Dokumentacja dokumentację systemu podzielono na kilka części: golem_oee_super_visor.pdf ogólny opis systemu Golem OEE SuperVisor golem_oee_wybor_konfiguracji.pdf artykuł na temat możliwości systemu z argumentami za i przeciw dla poszczególnych rozwiązań golem_oee_instalacja.pdf instalacja i konfiguracja połączeń sieciowych, informacje dla działu IT, zasady licencyjne golem_oee_koncentratory_podłaczenia.pdf opis koncentratorów wejść i zasad podłączenia do maszyn golem_oee_konfiguracja.pdf opis konfiguracji systemu, opis programu konstruktora, porady i przykłady golem_oee_klient.pdf opis programu przeglądarki systemu Golem OEE oee.pdf wskaźnik OEE teoria i praktyka ponadto dostępne są dodatkowe dokumentacje do dodatkowych programów systemu. 2 Wstęp Program GolemKlient ma dwa zasadnicze zadania: Dostęp do informacji zbieranych przez system ( wizualizacja, panele informacyjne, raporty, zestawienia, wykresy etc. ) Sterowanie systemem za pomocą paneli operatorskich (zmiana statusu, serii, parametrów, system komentarzy etc. ) Program GolemKlient zwany też przeglądarką (a w kontekście sterowania systemem przez operatora terminalem) łączy się za pomocą sieci LAN z programami stacjami zbierania danych i bazą SQL. Program przeglądarki nie musi działać może zostać załączony celem pozyskania danych albo zmiany parametrów systemu. Jakie funkcje oferuje program przeglądarki, jakie dane wyświetla jak ułożone są maszyny to wszystko zależy od konfiguracji tworzonej za pomocą programu GolemKonstruktor. Trzeba pamiętać że system Golem jest w pełni konfigurowalny tak więc wygląd okien, podawane informacje, sposób ich prezentacji zależy od konfiguracji.

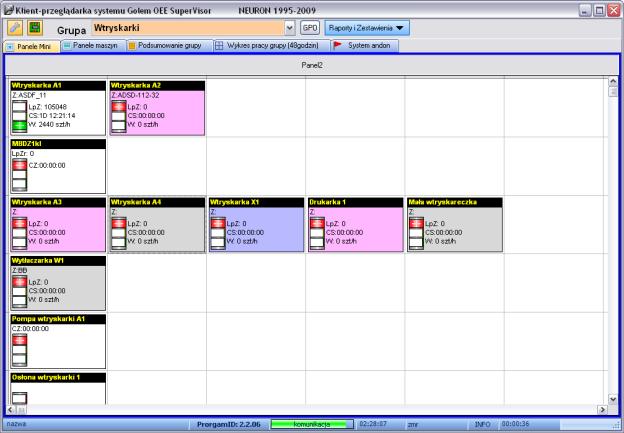

2 3 Kilka podstawowych informacji 3.1 Format czasu W programie przyjęto że czas liczony przez system w sekundach, np. czas pracy, wyświetlany będzie w formacie : gg:mm:ss np. 03:06:12 3 godziny, 6 minut i 12 sekund ddd gg:mm:ss np. 6D 04:11:32 6 dni, 4 godziny, 11 minut i 32 sekundy Jeżeli przy czasie podany jest czas w kwadratowych nawiasach np (Nd) [ 04:11:34] oznacza on ile czasu minęło od tego czasu do teraz. 3.2 Panel operatora, uprawnienia użytkownika / operatora, logowanie i czas wylogowania Kiedy użytkownik chce dokonać zmian, np. zmian statusu, zmienić zlecenie, dodać komentarz etc. musi otworzyć tzw. panel operatora czyli okno programu w którym możemy wykonać te operacje. W zakładce panele maszyn służą temu przyciski PG w wierszach opisujących poszczególne maszyny natomiast na zakładce panele mini o tym czy kliknięcie w panel otworzy okno informacyjne czy panel operatora decydują ustawienia tej konkretnej kopii przeglądarki. Zanim zostanie otwarty panel operatora, użytkownik zostaje poproszony o podanie hasła. Hasło to służy identyfikacji pracownika dzięki czemu system wie jakie uprawnienia on posiada. Może być tak że otworzymy panel operatora i będziemy mogli zmienić status maszyny ale już na zmianę zlecenia system nam nie pozwoli twierdząc że nie mamy do tego uprawnień. Może być tak że użytkownik chce wykonać operacje na kilku maszynach. Wtedy musiałby za każdym razem podawać swoje hasło. Dlatego w ustawieniach przeglądarki możemy ustawić czas wylogowania. Jeśli ustawimy go na 10 sekund to po zamknięciu panelu operatorskiego jeszcze przez 10 sekund nasze hasło będzie aktywne i będzie widoczny przycisk wyloguj. 3.3 Ustawienia przeglądarki Pewne opcje przeglądarki takie jak np. widoczność zakładek, niektórych raportów czy choćby użycie wirtualnej klawiatury do logowania (to na potrzeby ekranu dotykowego) ustawiane są indywidualnie dla danej kopii przeglądarki a nie dla całego systemu. Ustawienia zmieniamy przyciskiem u góry z lewej strony. 3.4 Kto nas zrobił na szaro? Czasami tabelki na zakładkach panele maszyn i panele mini robią się szare dlaczego? Przeglądarka działa tak że cyklicznie wysyła zapytania do programu(ów) stacja zbierania danych zapytania o stan maszyn i wyświetla w tabelach otrzymane odpowiedzi. Kiedy otworzymy okno informacyjne albo panel operatorski to wysyłane jest zapytanie o stan tej maszyny której to okno dotyczy. Inne maszyny w tym czasie nie są odpytywane więc ich tabele nie są odświeżane dlatego wyświetlane są na szaro. Tak samo się dzieje gdy z jakiegoś powodu program utraci łączność ze stacją. 4 Główne okno przeglądarki zakładki 4.1 Zakładka Panele Mini Na zakładce w porządku ustalonym przez wyświetlaną grupę wyświetlane są miniaturowe panele maszyn. Zakładkę te skonstruowano z myślą o wyświetlaniu jak największej ilości maszyn na jednym ekranie, szczególnie w sytuacji gdy mamy bardzo dużo maszyn Dane wyświetlane na panelu są zależne od konfiguracji. Oto znaczenie skrótów wyświetlanych przed widocznymi parametrami Z:xxxx zlecenie P:xxxx produkt LpZ:xxxx licznik produktu od początku zlecenia LpZr:xxxx od początku zmiany ZdW:xx% - ilość w zleceniu do wykonania w procentach CZ:xxxx czas pracy od początku zlecenia CZr:xxxx od początku zmiany OP:xxxx operator maszyny OCC:xxx optymalny czas cyklu W:xxx - wydajność Po kliknięciu w panel, zależnie od konfiguracji przeglądarki otwiera się albo panel informacyjny albo panel operatora 4.2 Panele maszyn Na zakładce widoczna jest tabel której jeden wiersz odpowiada jednej maszynie. W wierszu mamy ustawione panele które pokazują różne aspekty monitorowanej maszyny. Jakie panele i w jakiej kolejności są widoczne w poszczególnych kolumnach zależy od konfiguracji aktualnie wyświetlanej grupy. Przycisk OP w drugiej kolumnie otwiera panel operatorski dla danej maszyny. Kliknięcie w dowolne inne miejsce wiersza otwiera panel informacyjny

3 Pierwszy panel jest zawsze panelem maszyny. Wyświetlana na nim jest nazwa maszyny i czas jaki upłyną od ostatniego cyklu. Ponadto (to już zależne jest od konfiguracji konkretnej maszyny) wyświetlane są: Lampa sygnalizacyjna która w podstawowej wersji sygnalizuje kolorem czerwonym że maszyna nie pracuje, kolorem żółtym że biegnie czas mikro postojów i zielonym że biegnie czas pracy Informacja o aktualnym operatorze i czasie jaki upłyną od jego zmiany Bargraf który może pokazywać wydajność, oee lub stosunek czasu pracy do czasu od początku zmiany roboczej sygnał Andon migającą niebieską dla wezwania pomocy i czerwoną dla wezwania pomocy technicznej ikonę flagi Okienko z ostrzeżeniami (można wyłączyć) gdzie wyświetlane są ostrzeżenia (opisane przy okazji opisu panelu informacyjnego) Ponadto wyświetlane mogą być jeszcze trzy okienka: parametry aktualnego zlecenia, OEE, zdarzenia wznowienia pracy. 4.3 Podsumowanie grupy W następnych kolumnach widoczne są panele które pokazują wykresy czasu statusów, czasu pracy z podziałem na bieżący miesiąc, bieżącą zmianę i bieżące zlecenie. Panel liczniki wyświetla ilości do zrobienia, zrobione i prognozę zakończenia zlecenia Ponadto rozkład czasu pracy i cykli z 24godzin Na zakładce podsumowanie grupy wyświetlane są zbiorcze informacje dla wszystkich głównych maszyn w grupie. Niektóre z widocznych parametrów są opcjonalne i widać je wtedy gdy tak zażyczymy sobie konfigurując daną grupę maszyn. Widoczna jest ilość maszyn głównych i pomocniczych, ilość pracujących obecnie maszyn, ilość maszyn nieaktywnych (mających status praca ale nie pracujących), lista serii, lista operatorów, ilość maszyn wg aktualnego statusu. Pozostałe parametry wyświetlane są zależnie od wyboru albo od początku miesiąca albo od początku zmiany. Są to: średni rozkład czasu statusów, ilość produktu, ilość przetworzonego materiału, ilość kwh i współczynnik OEE 4.4 Trend ostatnich 48 godzin Program wykreśla historię ostatnich 24 godzin pracy. W pozycji kursora widoczny jest czas w którym nastąpiła zmiana ale uwaga: plus/minus 4 minuty. Obok wykresu znajduje się legenda opisująca jak interpretować wykres.

4 5 Okno informacyjne maszyn 5.1 Okno informacyjne maszyny w trybie pełnej kontroli maszyn Panel informacyjny maszyny składa się z kilu zakładek. Zakładka Rozszerzony status widoczna jest tylko jeżeli dana maszyna ma załączona obsługę rozszerzonego statusu. Zakładka zawiera informacje o zleceniu (nazwa, numer, czas zmiany zlecenia, wielkość zamówienia, optymalny czas cyklu i ilość gniazd), liczniki ilości wykonanej i do wykonania, postęp produkcji, czas cyklu, wydajność oraz wykresy dobowy rozkładu cykli maszynowych. Dla maszyn skonfigurowanych bez ilości zamówionej wskaźnik ilości do wykonania i postęp produkcji nie będzie widoczny. Zakładka zawiera informację o aktualnym statusie i jego zmianie, o rozkładzie czasu na poszczególne stany i o czasie pracy. Dane reprezentowane są od początku bieżącego miesiąca, od początku doby roboczej, zmiany roboczej i od momentu kiedy zmieniono zlecenie. Zakładka zawiera wyliczenie wskaźnik OEE i jego składników liczonych w czasie rzeczywistym od początku bieżącego miesiąca, bieżącej zmiany albo od momentu zmiany aktualnego zlecenia. Pamiętać należy jednak że współczynnik wyliczony od początku miesiąca jest zbitką wszystkich zleceń i należ go traktować jako dane orientacyjne. Zakładka zawiera wykres rozkładu statusów rozszerzonego. Trzy pierwsze słupki pokazują rozkład rzeczywistego czasu efektywnej pracy, mikro przestojów i czasu nieoznaczonego. Układ pozostałych słupków wykresu i ich nazewnictwo zależy od konfiguracji statusu rozszerzonego dla tej konkretnej maszyny. Uwaga. wykres pracy należący do statusu rozszerzonego pokazuje czas przeznaczony na pracę trzy pierwsze słupki pokazują faktyczne wykorzystanie tego czasu

5 5.2 OEE 5.3 Okno informacyjne maszyn skonfigurowanych w trybie wyłącznej kontroli czasu pracy Są urządzenia dla których jest możliwe jedynie monitorowania czasu pracy bez zliczania cykli czy wyprodukowanej ilości produktu. Tak jak w pierwszym trybie uwzględniany jest produkt i wszystkie jego parametry ale licznik wykonanych produktów jest wyliczany z podziału czasu pracy przez optymalny czas cyklu. 5.4 Okno informacyjne maszyn skonfigurowanych w trybie kontroli urządzeń wolnozmiennych Jednym z trybów pracy systemu jest tryb gdzie mierzony jest czas pracy urządzenia oraz rejestrowany dokładny moment jego załączenia (bądź załączenia i wyłączenia ) W panelu informacyjnym przygotowanym dla tego trybu górna część ( kontrolka stanu, wskaźnik czasu od ostatniego załączenia, wykresy czasu pracy) jest identyczna jak w pozostałych panelach. Identyczny jest też wykres słupkowy godzinowych przyrostów czasu. Natomiast poniżej znajduje się tabelka w której wyświetlane są informacje o 20 ostatnich załączeniach (załączeniach / wyłączeniach) wraz z datą i godziną. 5.5 Okno informacyjne maszyn skonfigurowanych do rejestracji zdarzeń Następnym trybem pracy jest tryb rejestracji zdarzeń. W tym trybie jedynie rejestrujemy zdarzenia (załączenia lub załączenia i wyłączenia) Jako informacja dodatkowa, przydatna w pewnych przypadkach podawana jest ilość załączeń w bieżącym miesiącu, oraz od początku zmiany roboczej. W tabeli widoczne jest 20 ostatnich zdarzeń. Podawany jest czas zdarzenia a w nawiasie kwadratowym czas jaki miną od zdarzenia.

6 5.6 Wykres trendu wydajności 6 Panel operacyjny dla trybu pełnej kontroli maszyn Trend generowany jest na podstawie danych z bazy podręcznej i przedstawia ostatnie 24 godziny. Jeden punkt na wykresie(jedna działka) to średnia wydajność z 6 minut. Pamiętać jednak należy że aby trend był wiarygodny musi być zachowana ciągła praca stacji zbierania danych ponieważ przeglądarka dostaje dane jako ciąg wartości i zakłada że skoro 1 pomiar jest z obecnej chwili to poprzedni jest sprzed 6ciu minut, poprzedni sprzed 12 itd. Zatrzymanie na dłuższy czas stacji zbierania danych doprowadzi do przekłamania podstawy czasu wykresu. Jednak odczyt trendu jest zdecydowanie szybszy niż tworzenie wykresu wydajności w przeglądarce czasu pracy (tworzonego na podstawie danych z bazy SQL) Panel operatorski otwieramy poprzez kliknięcie w przycisk PO. Przed otwarciem panelu operator zostanie poproszony o hasło. Dzięki temu że operator poda swoje hasło program będzie wiedział kto się zalogował i jakie ma uprawnienia. Panel operatora pozwala na takie operacje jak: zmiana statusu maszyny przejęcie lub zdanie maszyny przez operatora dodanie komentarzy i szybkich komentarzy edycję karty maszyny dodanie braków wprowadzenie nowego zlecenia (zależnie od konfiguracji pojawi się albo panel do wprowadzenia parametrów zlecenia albo okno z kolejką zleceń) zakończenie zlecenia zawieszenie zlecenia i wznowienie zawieszonego zmianę niektórych parametrów zlecenia podczas jego realizacji wezwanie pomocy i pomocy technicznej w systemie Andon 6.1 Formularz wprowadzania danych serii Po naciśnięciu przycisku zmiany numeru zlecenia( dla wyłączonej listy zleceń ) pojawi się formularz do wprowadzenia danych przez operatora. Na formularzu widoczne będą tylko te parametry które są załączone w konfiguracji danej maszyny. Tak więc może np. nie być np. pola do wpisania narzędzia jeżeli w konfiguracji maszyny nie załączymy opcji jego wyboru 6.2 Lista produktów / zleceń Istnieje możliwość przygotowania dla operatora serie lub produkty z wszystkimi parametrami tak aby dokonał on tylko wyboru z listy. Są dwie możliwości: albo lista zawiera definicje produktów (bez numeru serii) a operator wybiera odpowiednią pozycję i dopisuje numer serii ręcznie albo wybiera pozycję z listy gdzie wpisany jest też numer serii. lista w trybie edycji lista w trybie wyboru przez operatora

7 Przygotowanie listy odbywa się poprzez wywołanie listy w trybie edycji (wymagane są stosowne uprawnienia) za pomocą przycisku w panelu operatorskim. Dodawanie i edycja parametrów odbywa się za pomocą identycznego formularza do wprowadzania danych serii jak ten który opisano powyżej. Tak samo jak w przypadku formularza do ręcznej edycji serii widoczne są nim tylko te parametry które wymagane są dla danej maszyny. Również tabela pokazuje tylko te kolumny które są potrzebne. Dodatkowymi parametrami które dodano tylko i wyłącznie na potrzeby listy są opis produktu / zlecenia i uwagi. Podczas wyboru operator może zrezygnować z wyboru produktu / zlecenia z listy i wypełnić jej parametry ręcznie tak jak to opisano powyżej. Jeżeli skonfigurowano maszynę dla wyboru produktu to po wybraniu odpowiedniej pozycji i zaakceptowaniu jej przyciskiem OK. pojawi się okienko z pytaniem o numer serii. Uwaga jeżeli nie zostanie on wpisany to procedura zmiany numeru serii zostanie porzucona. Jeżeli konfiguracja przewiduje wybór z listy numeru serii (zlecenia) to zostanie przypisany numer serii z listy. Po wyborze serii w tym trybie pozycja zostaje oznaczona (przekreślona) jako wykonana i nie ma już możliwości ponownego jej użycia przez operatora (jest niewidoczna w trybie wyboru). Wybraną (zaznaczoną) pozycję można ponownie odznaczyć w trybie edycji. W przypadku gdy skonfigurowano listę jako wybór produktu (seria dopisywana ręcznie) to należy zwrócić uwagę na ilość zamówioną. Jeżeli wpiszemy ilość zamówioną (bo na przykład zawsze jest ona taka sama dla wszystkich serii) to operator zostanie poproszony tylko o podanie numeru serii. Jeżeli jednak w tym trybie wpiszemy wartość zero to operator zostanie poproszony o podanie i numeru serii i ilości zamówionej. 6.3 Zmiana statusu w trybie statusu rozszerzonego Dla maszyn dla których aktywowano tryb statusu rozszerzonego nie widzimy w oknie operatora czterech przycisków do zmiany statusu a jeden przycisk Zmień status którego naciśnięcie otwiera okno z przyciskami do wyboru statusu rozszerzonego. Ilość przycisków i ich opis zależy od konfiguracji tej funkcjonalności. Kolor przycisków jest adekwatny do nadrzędnego statusu. 7 Panel operatorski dla trybów pracy pomiaru czasu pracy bez uwzględnienia produktu i trybu pracy urządzeń wolnozmiennych Dala pewnych maszyn i urządzeń możliwa jest tylko zmiana statusu, edycja karty maszyny i dodawanie komentarzy. 8 Panel operacyjny operacji seryjnych Panel pozwala na wykonanie kilku operacji na wybranej grupie maszyn seryjna zmiana statusu maszyn funkcja pozwala na zmianę statusu wszystkich maszyn z wybranej grupy albo na status postój albo na status praca. Przy zmianie statusu z praca na postój nie będzie zmieniany status maszyn będących w stanie awaria i przezbrajanie Przejęcie wszystkich maszyn w grupie po tym poleceniu zlaogowany użytkownik zostanie operatorem wszystkich maszyn w grupie kasowanie wszystkich operatorów w grupie operacja jest odpowiednikiem funkcji zdaje maszynę z panelu operatorskiego dla wszystkich maszyn z grupy jednocześnie. 9 Lista zleceń Lista zleceń to lista wszystkich aktualnie realizowanych, zrealizowanych i zawieszonych zleceń. Wyświetlane są zlecenia z wybranego zakresu czasu. dla każdego zlecenia podawane są parametry z jakimi zlecenie zostało zainicjowane oraz informacje o wszystkich zmianach parametrów w trakcie realizacji zlecenia. Dla zakończonego zlecenia widoczne są uwagi operatora który je zakończył. Gdy otworzymy listę zleceń z poziomu maszyny to otrzymamy listę zleceń tylko dla niej.

8 10 Raporty dla maszyny Raporty dla maszyny dostępne są w oknie informacyjnym maszyny i tyczą się tej konkretnej maszyny Komentarze Okno podglądu komentarzy jest identyczne jak okno komentarzy w raportach ogólnych opisane niżej z tą różnicą że widoczne są tylko komentarze dla tej konkretnej maszyny 10.2 Raport miesięczny Dla danej maszyny możemy wygenerować zestawienie miesięczne. W kolumnach mamy kolejno: dzień, zmianę roboczą, numery serii, ilość cykli maszynowych, czas pracy, ilość wyprodukowanego produktu, ilość braków, ilość skonsumowanych kwh i ilość kg materiału. Braki, kwg i kg są opcjonalne i kolumny pozostaną puste jeśli nie będą liczone. Wiersze tabeli podzielono tak aby pokazywały kolejno dla każdego dnia : z1 zmiana pierwsza - suma wartości dla 1 zmiany z2 zmiana druga - suma wartości dla 2 zmiany z3 zmiana trzecia - suma wartości dla 3 zmiany suma zmian suma wartości dla wszystkich zmian narastająco suma wartości narastająco od początku miesiąca Aby wygenerować raport ustalamy odpowiedni rok i miesiąc oraz określamy czy raport ma też określać puste dni (dni w których nie zanotowano żadnej aktywności maszyny) Poniżej znajdują się trzy wykresy. Pierwszy określa czas efektywnej pracy dla każdego dnia. Każda z kolumn oznacza jeden dzień a każdy segment kolumny zmianę roboczą: jaśniejszy to 1 zmiana, ciemniejszy to 3 a ten w środku jak się łatwo domyślić zmiana 2. Kolumna na całą wysokość oznacza ze przez wszystkie zmiany produkowano maksymalnie efektywnie. Poniżej znajduje się rozkład statusu w poszczególnym dniu. Każda kolumna to jeden dzień a kolor oznacza status. Jeśli więc cała kolumna jest zielona to oznacza że całą dobę maszyna była w statusie praca. Jeśli kolumna będzie np. pół na pół zielona i czerwona to znaczy że pół doby była w statusie praca a pół w statusie awaria. I tak dalej. Trzeci wykres pokazuje rozkład statusu w całym wybranym miesiącu Zdarzenia Przeglądarka pokazuje wszystkie zdarzenia dla danej maszyny. Obsługa i opis zdarzeń zostały opisane w opisie przeglądarki zdarzeń z rozdziału Raporty. Przeglądarka zdarzeń dostępna z poziomu panelu jest jej uproszczoną wersją gdzie wstępnie odfiltrowano dane dla konkretnej maszyny. Uwaga po otwarciu przeglądarki ustawiony jest filtr dla aktualnej serii. 11 Główne raporty 11.1 Zdarzenia Przeglądarka pozwala na przeglądanie zdarzeń z zastosowaniem następujących filtrów : zakres czasu od dnia, godziny do dnia, godziny grupa wybieramy grupę maszyn której zdarzenia chcemy wyświetlić Zlecenie przyciskiem wpisujemy numer z podświetlonego wiersza tabeli Operatora przyciskiem wpisujemy operatora z podświetlonego wiersza tabeli Można ukryć / odsłonić zdarzenia poszczególnych typów podobna przeglądarka z założonym filtrem na daną maszynę dostępna jest w panelach informacyjnych urządzeń. Pod główną tabelą znajduje się tabela i pole z komentarzami działająca w ten sposób że jeżeli wybierzemy jakieś zdarzenie dla danej maszyny to program szuka wszystkich komentarzy dla tej maszyny dodanych do 24 godzin wcześniej i do 24 godzin po danym zdarzeniu. Na belce na dole okna widoczna jest nazwa komputera i zalogowanego (do komputera nie systemu golem) użytkownika. Widoczny też jest czas od zaznaczonego zdarzenia do teraz. Generowane są wpisy informujące o następujących zdarzeniach : Zmiana statusu podawany jest status aktualny i poprzedni Zmiana ilości zamówionej produktu Zmiana optymalnego czasu trwania cyklu Komunikat o osiągnięciu ilości zamówionej Komunikat o dodaniu braków Komunikat o zmianie operatora Komunikat o wznowieniu pracy - komunikat dodawany jest wtedy gdy start maszyny nastąpi po czasie dłuższym niż ustawiony i ma postać : :21:33 Start po 000:12:00 co oznacza start (pojawienie się sygnału) po przerwie w pracy trwającej dwanaście minut

9 Komunikat o załączeniu urządzenia Komunikat o wyłączeniu urządzenia 11.2 komentarze Raport pokazuje wszystkie komentarze które dotyczą maszyn z wybranej grupy maszyn (grupy pomiarowej). Widoczne są komentarze w wybranym okresie czasu (bieżąca doba, miesiąc rok, wybrany miesiąc lub wybrany dowolny zakres czasu) 11.3 Raport dla operatora Raport dla operatora generowany jest zawsze dla wybranego okresu czasu. Jeżeli raport zostanie wywołany z innego raportu to generowany jest dla wybranego operatora. Jeżeli nie to najpierw wybieramy operatora z listy operatorów. Na początku podawany jest zakres czasu dla którego wygenerowano raport. Następnie podany jest czas pracy operatora na wszystkich maszynach na których pracował. Uwaga! jest to suma czasów więc może być tak że raport jest za 24 godziny a operator pracował kilkadziesiąt godzin bo był w tym czasie operatorem kilku maszyn. Następnie mamy wykres rozkładu czasu statusu dla operatora. Tu również mamy do czynienia z sumą czasu dla wszystkich maszyn. Poniżej mamy cztery tabele (jeżeli nie ma żadnych wpisów to tabela będzie niewidoczna). Maszyny których operatorem był operator podawana jest maszyna, czas który operator był operatorem tej maszyny i jej efektywny czas pracy w czasie gdy jej operatorem był operator Zlecenia przy których pracował operator podawana jest seria i produkt, czas który operator był operatorem przy tej serii efektywny czas pracy maszyny przetwarzającej tę serię w czasie gdy jej operatorem był operator i czas ostatniego zapisu w bazie danych dla tej serii Zarejestrowane zdarzenia powiązane z operatorem podawane są: czas i opis zdarzenia, maszyna i numer serii Komentarze dodane przez operatora. Podany jest czas i maszyna Raport dla zlecenia Raport obejmuje albo cały zakres czasu w którym produkowano dane zlecenie albo można wybrać dodatkowo zakres czasu np. zlecenie robione podczas bieżącej doby. Na początku raportu podawane są wszelkie parametry zlecenia (parametry z jakimi je zainicjowano) oraz informacje o zmianach parametrów w trakcie trwania zlecenia. Następnie mamy wykres rozkładu czasu statusu dla danej serii. Następne jest podsumowanie zlecenia gdzie podawane są wszystkie osiągi takie jak ilość produktu, zużycie materiału, kwh itp. Następnym jest wyliczenie wskaźnika OEE dla zlecenia i rozkład czasu wg statusu i wg statusu rozszerzonego jeśli jest stosowany. Poniżej mamy trzy tabele (jeżeli nie ma żadnych wpisów to tabela będzie niewidoczna). Operatorzy którzy realizowali dane zlecenie (serię) z rozbiciem na nich poszczególnych czasów Zarejestrowane zdarzenia powiązane z operatorem podawane są: czas i opis zdarzenia Komentarze dodane przez operatora oznakowane daną serią. Podany jest czas i maszyna.

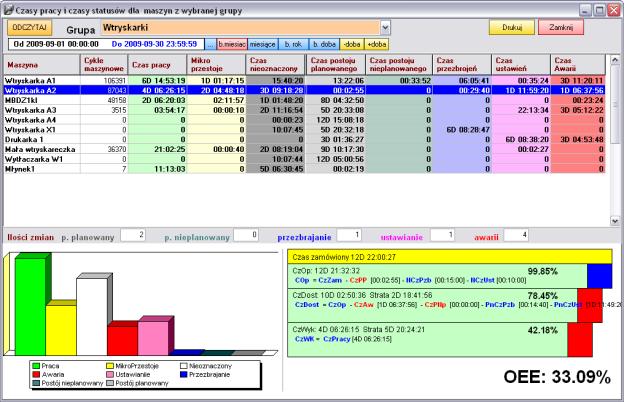

10 11.5 Czas pracy maszyn wg grup pomiarowych W raporcie zliczane są wszystkie czasy dla maszyn i urządzeń z wybranej grupy pomiarowej dla wybranego zakresu czasu. W tabeli wyświetlane są kolejno sumy wszystkich zliczanych przez system czasów oraz zarejestrowana ilość przezbrojeń i awarii (zmian statusu na przezbrojenie i awarię). Pod tabelą wyświetlane są wykres rozkładu czasów statusu i wliczenie OEE dla aktualnie wskazanej maszyny Zestawienie dzienne wg grupy pomiarowej Raport dzienny generowany jest dla wybranego dnia i wybranej grupy pomiarowej. Wyniki zgrupowane zostały w tabelkach o układzie: z1 zmiana pierwsza - suma liczników produktu i czasu pracy dla 1 zmiany z2 zmiana druga - suma liczników produktu i czasu pracy dla 2 zmiany z3 zmiana trzecia - suma liczników produktu i czasu pracy dla 3 zmiany suma zmian suma liczników produktu i czasu pracy dla wszystkich zmian w nie oznakowanym polu pod tabelką znajduje się czas i ilość cykli sumowana narastająco dla wszystkich wyników
