Instrukcja instalacji i obsługi modemu ED77 pod systemem operacyjnym Windows 98 SE (wydanie drugie)

Transkrypt

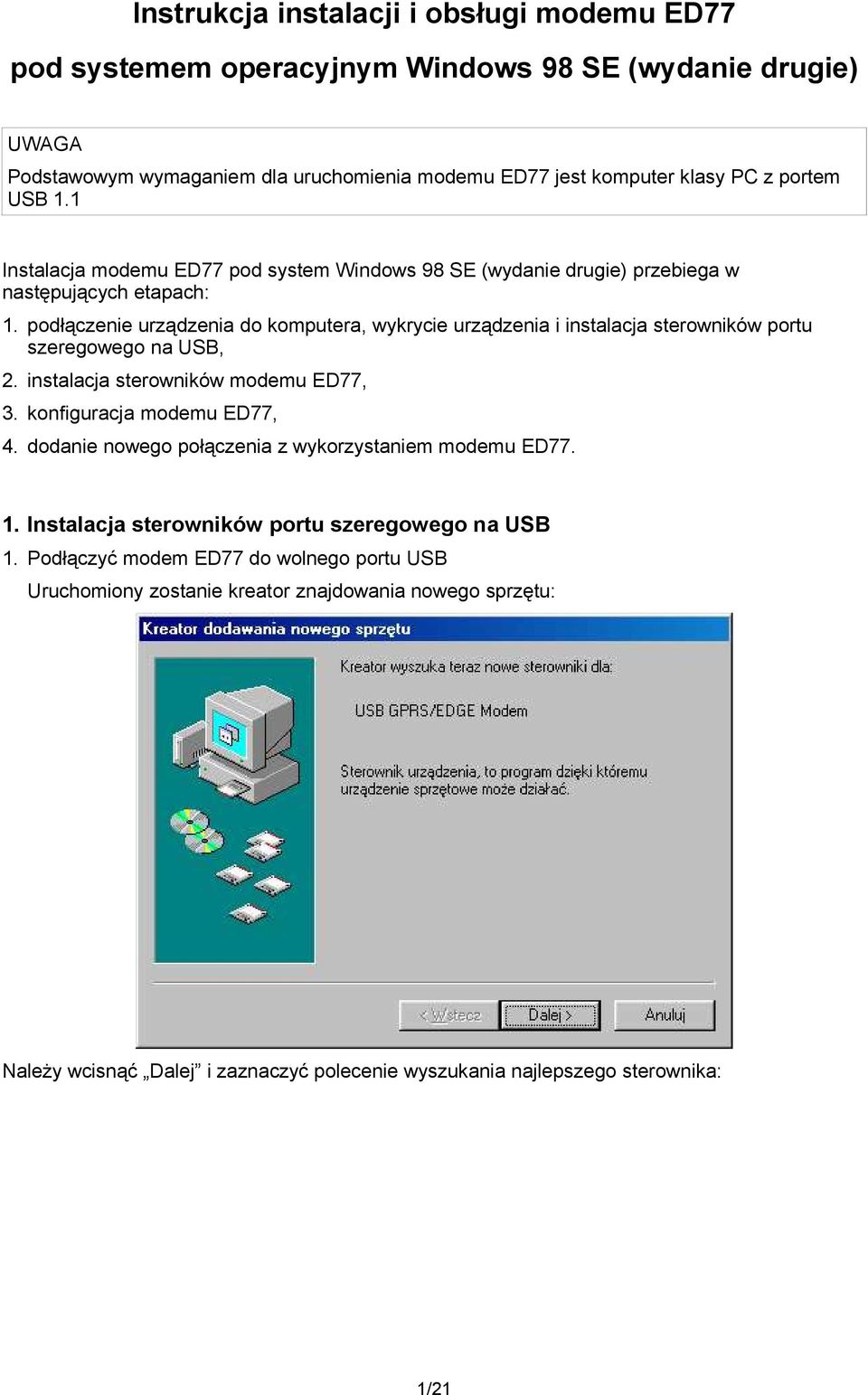

1 Instrukcja instalacji i obsługi modemu ED77 pod systemem operacyjnym Windows 98 SE (wydanie drugie) UWAGA Podstawowym wymaganiem dla uruchomienia modemu ED77 jest komputer klasy PC z portem USB 1.1 Instalacja modemu ED77 pod system Windows 98 SE (wydanie drugie) przebiega w następujących etapach: 1. podłączenie urządzenia do komputera, wykrycie urządzenia i instalacja sterowników portu szeregowego na USB, 2. instalacja sterowników modemu ED77, 3. konfiguracja modemu ED77, 4. dodanie nowego połączenia z wykorzystaniem modemu ED Instalacja sterowników portu szeregowego na USB 1. Podłączyć modem ED77 do wolnego portu USB Uruchomiony zostanie kreator znajdowania nowego sprzętu: Należy wcisnąć Dalej i zaznaczyć polecenie wyszukania najlepszego sterownika: 1/21

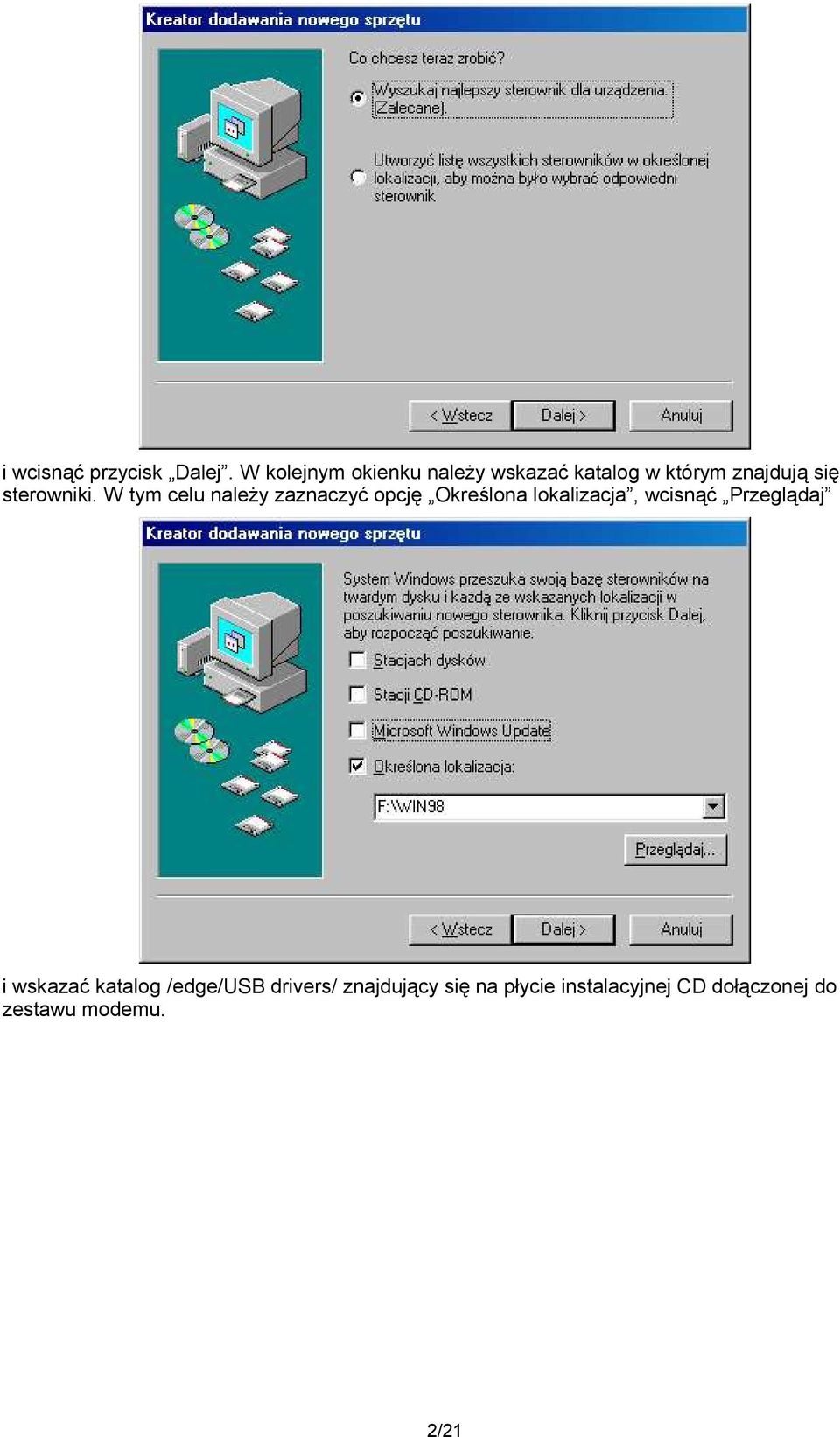

2 i wcisnąć przycisk Dalej. W kolejnym okienku należy wskazać katalog w którym znajdują się sterowniki. W tym celu należy zaznaczyć opcję Określona lokalizacja, wcisnąć Przeglądaj i wskazać katalog /edge/usb drivers/ znajdujący się na płycie instalacyjnej CD dołączonej do zestawu modemu. 2/21

3 Wybór katalogu trzeba zatwierdzić wciskając OK Po wciśnięciu Dalej w oknie kreatora wyświetlony zostanie komunikat potwierdzający instalację. 3/21

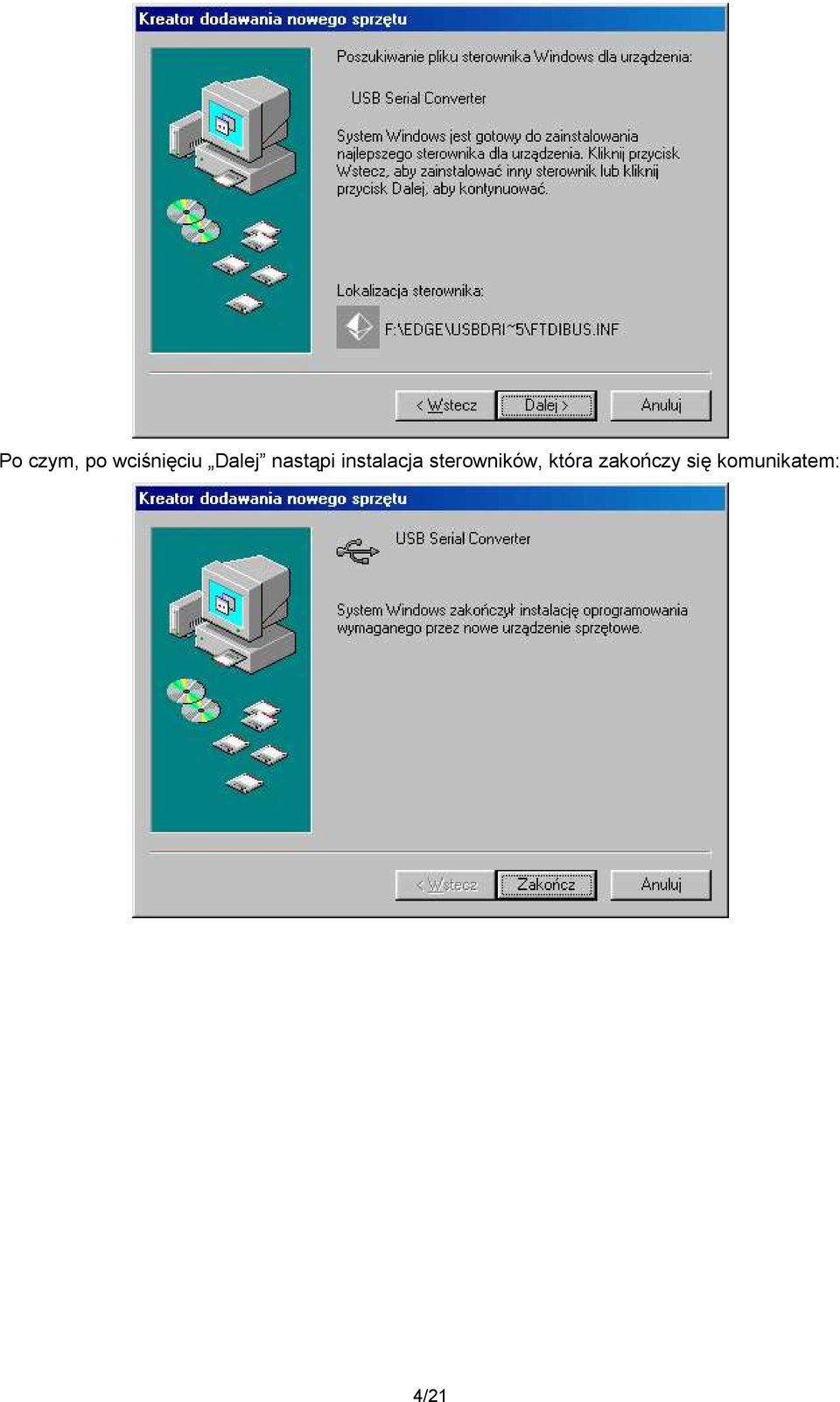

4 Po czym, po wciśnięciu Dalej nastąpi instalacja sterowników, która zakończy się komunikatem: 4/21

5 UWAGA Jeśli w trakcie wykonywania opisywanych czynności pojawi się następujące okno połączenia telefonicznego, należy je anulować. 2. Instalacja sterowników modemu Po wciśnięciu przycisku Zakończ kreatora znajdowania nowego sprzętu z poprzedniego punktu, system windows będzie instalował steroniki modemu ED77. Proces wykrywania modemu sygnalizowany jest serią komunikatów: Należy tutaj kontynuować wciskając Dalej. 5/21

6 Należy tutaj wskazać katalog zawierający sterowniki modemu. Jest to katalog /edge/ znajdujący się na płycie instalacyjnej CD dołączonej do zestawu modemu: Zatwierdzić wybranie katalogu wciskając OK. Okno kreatora będzie wyglądać następująco: 6/21

7 Następnie należy wcisnąć Dalej co spowoduje wyświetlenie okna potwierdzającego proces instalacji. Sterowników modemu. Wciśnięcie Dalej proces instalacji co zostanie potwierdzone okienkiem 7/21

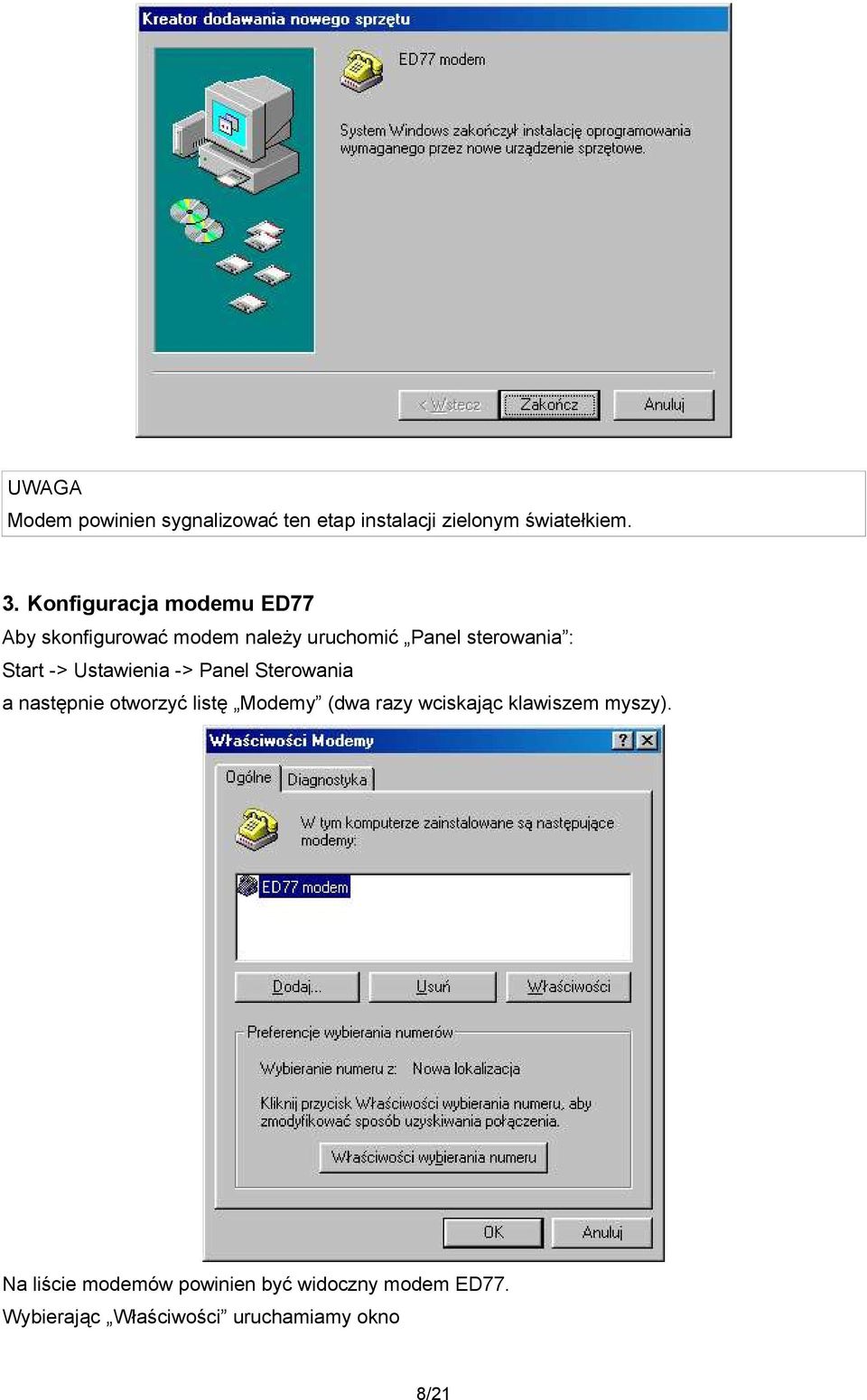

8 UWAGA Modem powinien sygnalizować ten etap instalacji zielonym światełkiem. 3. Konfiguracja modemu ED77 Aby skonfigurować modem należy uruchomić Panel sterowania : Start -> Ustawienia -> Panel Sterowania a następnie otworzyć listę Modemy (dwa razy wciskając klawiszem myszy). Na liście modemów powinien być widoczny modem ED77. Wybierając Właściwości uruchamiamy okno 8/21

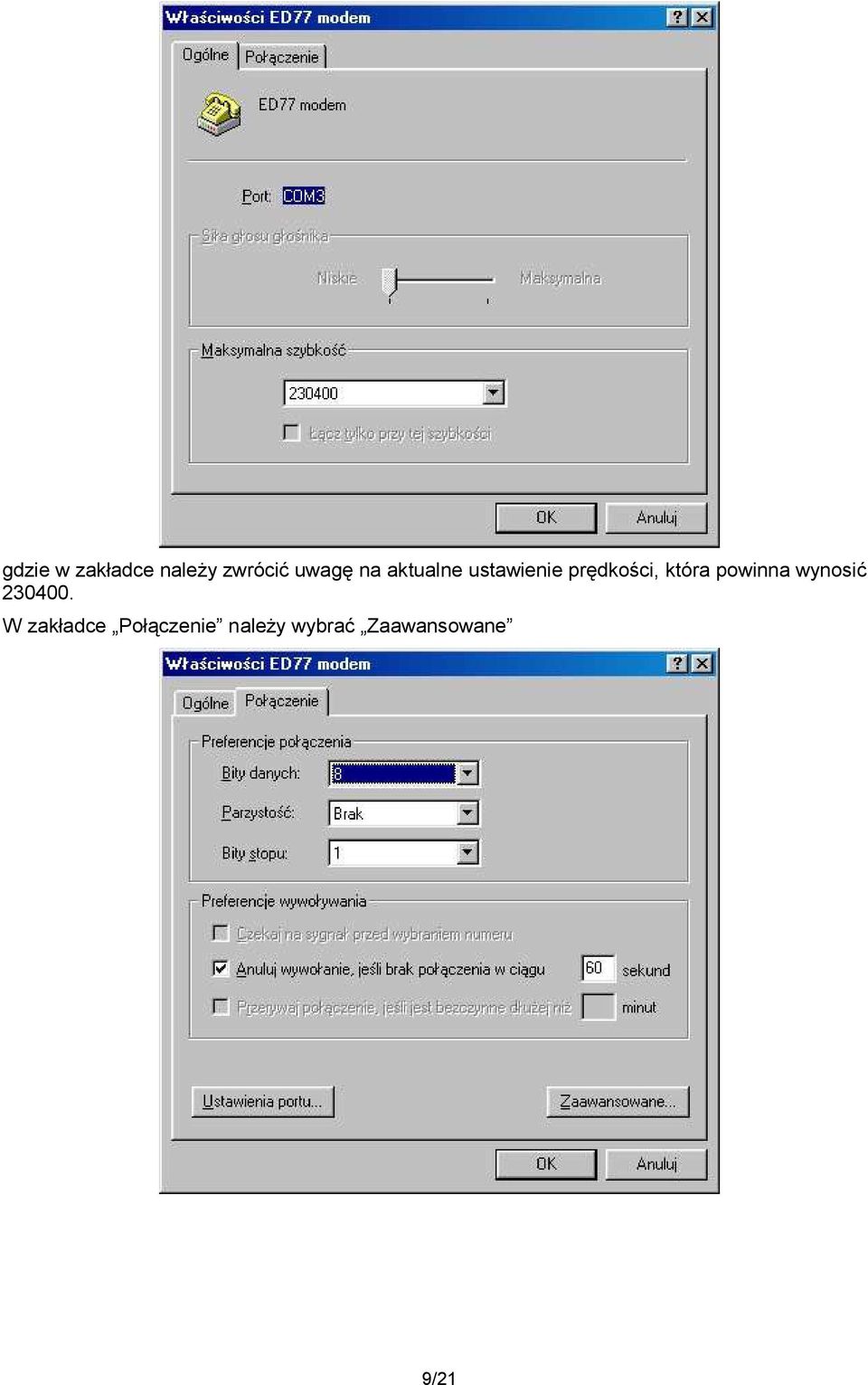

9 gdzie w zakładce należy zwrócić uwagę na aktualne ustawienie prędkości, która powinna wynosić W zakładce Połączenie należy wybrać Zaawansowane 9/21

10 i upewnić się czy włączone są następujące ustawienia (powinny być ustawione domyślnie) kontrola błędów wraz z kompresją danych (opcjonalnie) sprzętowe sterowanie przepływem danych. W polu dodatkowe ustawienia należy wpisać adres punktu dostępowego APN. W przytoczonym przykładzie APN to at+cgdcont=1, IP, UWAGA W razie występowania problemów na etapie nawiązywania połączenia, tutaj można wybrać polecenie Dołączaj do dziennika co umożliwi przegląd ewentualnych problemów. Wciskając przecisk OK należy zamknąć otwarte okna właściwości modemu. 10/21

11 4. Dodanie nowego połączenia z wykorzystaniem modemu ED77 W Panelu sterowania należy wybrać Opcje internetowe. Wybrać zakładkę Połączenia i wybrać polecenie Dodaj 11/21

12 Pojawi się okno umożliwiające tworzenie nowego połączenia. Można tutaj podać własną nazwę dla połączenia z wykorzystaniem modemu ED77, np. Połączenie przez ED77 Jeśli w okienku urządzenia wyświetlone jest inne urządzenie niż ED77 należy rozwinąć listę urządzeń i wskazać modem ED77. Następnie należy wcisnąć Konfiguruj... i w zakładce Opcje 12/21

13 zaznaczyć wywołanie okna terminala przed wybraniem numeru, 13/21

14 i zatwierdzić zmiany wciskając przycisk OK. W oknie Utwórz nowe połączenie należy teraz wybrać Dalej, co spowoduje wyświetlenie okna z możliwością wpisu numeru telefonu: W polu numeru telefonu należy wpisać sekwencję: *99# i zatwierdzić wykonaną zmianę wciskając Dalej. 14/21

15 Zatwierdzić zakończenie tworzenia nowego połączenia wciskając Zakończ. W ponownie widocznym oknie Właściwości: Internet należy ustawić połączenie przez ED77 jako domyślne przez wciśniecie przycisku Ustaw domyślne. Należy również sprawdzić właściwości wybierania numeru. W tym celu należy 15/21

16 przy zaznaczonym połączeniu z wykorzystaniem modemu ED77, wcisnąć przycisk Ustawienia W nowym oknie ustawień należy zaznaczyć polecenie Automatycznie wykryj ustawienia : 16/21

17 Następnie należy wybrać przycisk Właściwości i w zakładce Ogólne odznaczyć wybieranie numeru kierunkowego. W zakładce Obsługa skryptów będzie można w przyszłości wskazać skrypt logowania. 17/21

18 zamknąć okienka wcisnąć OK. Po wykonaniu omówionych czynności, modem ED77 jest zainstalowany i skonfigurowany do połączenia z bramką internetową dostawcy usługi GPRS/EDGE. Przy uruchomieniu przeglądarki Internet Explorer, wywołane będzie okno Połączenia Telefonicznego Jeśli jest to wymagane, należy podać użytkownika i hasło. 18/21

19 Po wciśnięciu Połącz modem połączy się z punktem dostępowym operatora sieci GSM. W trakcie nawiązywania połączenia uruchamiać się będzie okno Terminala: w którym należy podać kod PIN dla karty SIM wpisując polecenie at+cpin= xxxx gdzie xxxx oznacza kod PIN abonenta. 19/21

20 Po wpisaniu tego polecenia należy wcisnąć przycisk ENTER na klawiaturze. Przyjecie kodu PIN zostanie potwierdzone wyświetleniem napisu OK w oknie Terminala. W dalszej kolejności należy wcisnąć Dalej. INFO Po podaniu kodu PIN przy pierwszym nawiązywaniu połączenia jest aktualne dla wszystkich kolejnych połączeń nawiązywanych do czasu wyłączenie komputera bądź odłączenia modemu. W związku z tym, przy kolejnych połączeniach modemem, okienko terminala należy zamykać wciskając Dalej bez podawania jakichkolwiek poleceń. UWAGA Jeżeli błędnie wpisano wartość PIN bądź komendę, należy ją powtórzyć W oknie Połączenie telefoniczne wyświetlane są komunikaty postępu nawiązywania połączenia. Pomyślne nawiązanie połączenia sygnalizowane jest ikonką w pasku systray, znajdującym się typowo w prawym dolnym rogu pulpitu. 20/21

21 Dwukrotne klikniecie na te ikonkę spowoduje wywołanie okna Wciśnięcie rozłącz spowoduje rozłączenie połączenia. Ten sam efekt uzyskamy wciskając prawy przycisk myszy z kursorem nad ikonka i wybraniu rozłącz. Po zamknięciu przeglądarki Internet Explorer może pojawić się zapytanie o tryb rozłączania Jeśli chcemy pozostawić aktywne połączenie przez modem, należy wybrać Nie rozłączaj. Wtedy przy kolejnym uruchomieniu przeglądarki dostęp do internetu będzie natychmiastowy Jeśli zaznaczymy Nie używaj autorozłączenia komunikat ten nie będzie się więcej pojawiał a połączenie z internetem będzie aktywne do momentu ręcznego rozłączenia. 21/21
