1 Golem OEE Next prosta aplikacja krok po kroku część III Golem OEE Next prosta aplikacja krok po kroku część III... 1 Wstęp... 1 Program Golem Zlecenia... 2 Dla zaawansowanych zlecenia bezpośrednio do bazy danych... 2 Wysyłanie powiadomień Plan hali... 3 Współpraca z programem CMMS Maszyna... 4 Program Golem POP... 4 Program Golem TV... 5 Wstęp W pierwszej części opisaliśmy przygotowanie prostej aplikacji opartej na wersji OEM oprogramowania Golem OEE SuperVisor Next. W drugiej części znacznie ją rozbudowaliśmy i przenieśliśmy do sieci. W części trzeciej aktywujemy kilka funkcji dostępnych w wersji PRO systemu oraz dodamy programy dodatkowe. Tak jak w pierwszej części będziemy się odnosić do podręcznika dostępnego na stronie Gdy w tekście znajdzie się odnośnik: podręcznik: podsystemy i funkcjonalności / status / status zmieniany przełącznikami to będzie oznaczało że dalszych informacji należy szukać we wskazanym poprzednio podręczniku, w części Podsystemy i funkcjonalności, w rozdziale Status w pod rozdziale status sterowany przełącznikami. strona 1

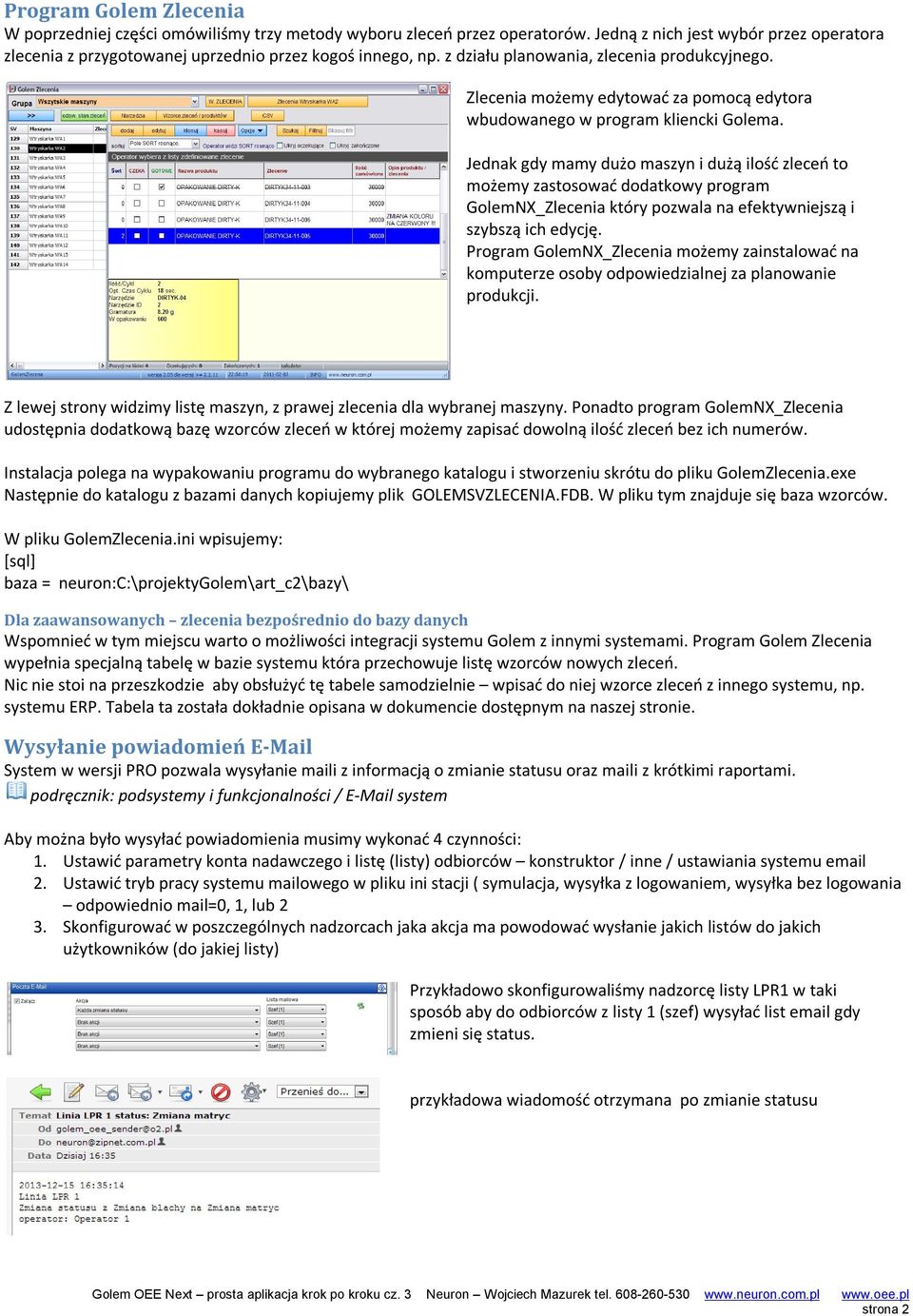

2 Program Golem Zlecenia W poprzedniej części omówiliśmy trzy metody wyboru zleceń przez operatorów. Jedną z nich jest wybór przez operatora zlecenia z przygotowanej uprzednio przez kogoś innego, np. z działu planowania, zlecenia produkcyjnego. Zlecenia możemy edytować za pomocą edytora wbudowanego w program kliencki Golema. Jednak gdy mamy dużo maszyn i dużą ilość zleceń to możemy zastosować dodatkowy program GolemNX_Zlecenia który pozwala na efektywniejszą i szybszą ich edycję. Program GolemNX_Zlecenia możemy zainstalować na komputerze osoby odpowiedzialnej za planowanie produkcji. Z lewej strony widzimy listę maszyn, z prawej zlecenia dla wybranej maszyny. Ponadto program GolemNX_Zlecenia udostępnia dodatkową bazę wzorców zleceń w której możemy zapisać dowolną ilość zleceń bez ich numerów. Instalacja polega na wypakowaniu programu do wybranego katalogu i stworzeniu skrótu do pliku GolemZlecenia.exe Następnie do katalogu z bazami danych kopiujemy plik GOLEMSVZLECENIA.FDB. W pliku tym znajduje się baza wzorców. W pliku GolemZlecenia.ini wpisujemy: [sql] baza = neuron:c:\projektygolem\art_c2\bazy\ Dla zaawansowanych zlecenia bezpośrednio do bazy danych Wspomnieć w tym miejscu warto o możliwości integracji systemu Golem z innymi systemami. Program Golem Zlecenia wypełnia specjalną tabelę w bazie systemu która przechowuje listę wzorców nowych zleceń. Nic nie stoi na przeszkodzie aby obsłużyć tę tabele samodzielnie wpisać do niej wzorce zleceń z innego systemu, np. systemu ERP. Tabela ta została dokładnie opisana w dokumencie dostępnym na naszej stronie. Wysyłanie powiadomień System w wersji PRO pozwala wysyłanie maili z informacją o zmianie statusu oraz maili z krótkimi raportami. podręcznik: podsystemy i funkcjonalności / system Aby można było wysyłać powiadomienia musimy wykonać 4 czynności: 1. Ustawić parametry konta nadawczego i listę (listy) odbiorców konstruktor / inne / ustawiania systemu 2. Ustawić tryb pracy systemu mailowego w pliku ini stacji ( symulacja, wysyłka z logowaniem, wysyłka bez logowania odpowiednio mail=0, 1, lub 2 3. Skonfigurować w poszczególnych nadzorcach jaka akcja ma powodować wysłanie jakich listów do jakich użytkowników (do jakiej listy) Przykładowo skonfigurowaliśmy nadzorcę listy LPR1 w taki sposób aby do odbiorców z listy 1 (szef) wysyłać list gdy zmieni się status. przykładowa wiadomość otrzymana po zmianie statusu strona 2

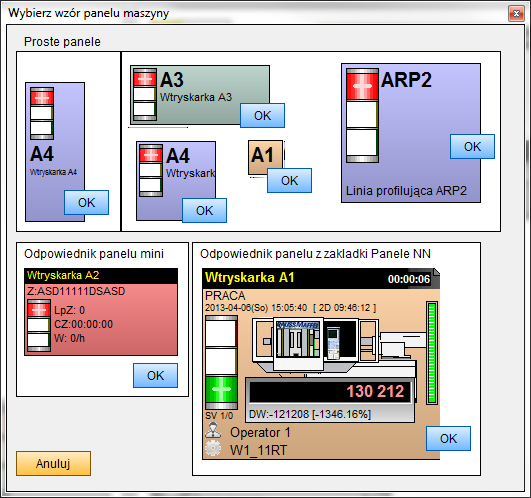

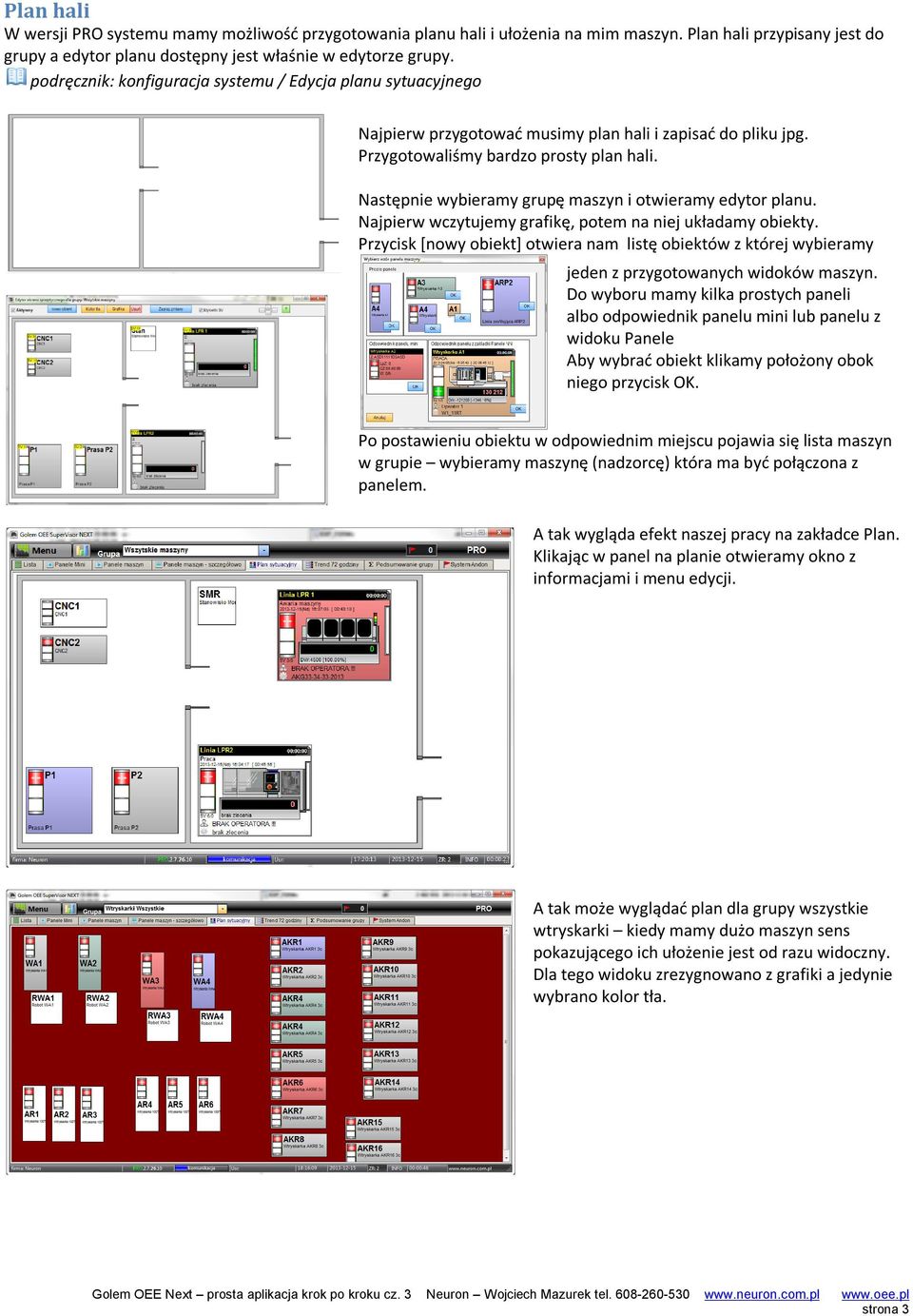

3 Plan hali W wersji PRO systemu mamy możliwość przygotowania planu hali i ułożenia na mim maszyn. Plan hali przypisany jest do grupy a edytor planu dostępny jest właśnie w edytorze grupy. podręcznik: konfiguracja systemu / Edycja planu sytuacyjnego Najpierw przygotować musimy plan hali i zapisać do pliku jpg. Przygotowaliśmy bardzo prosty plan hali. Następnie wybieramy grupę maszyn i otwieramy edytor planu. Najpierw wczytujemy grafikę, potem na niej układamy obiekty. Przycisk [nowy obiekt] otwiera nam listę obiektów z której wybieramy jeden z przygotowanych widoków maszyn. Do wyboru mamy kilka prostych paneli albo odpowiednik panelu mini lub panelu z widoku Panele Aby wybrać obiekt klikamy położony obok niego przycisk OK. Po postawieniu obiektu w odpowiednim miejscu pojawia się lista maszyn w grupie wybieramy maszynę (nadzorcę) która ma być połączona z panelem. A tak wygląda efekt naszej pracy na zakładce Plan. Klikając w panel na planie otwieramy okno z informacjami i menu edycji. A tak może wyglądać plan dla grupy wszystkie wtryskarki kiedy mamy dużo maszyn sens pokazującego ich ułożenie jest od razu widoczny. Dla tego widoku zrezygnowano z grafiki a jedynie wybrano kolor tła. strona 3

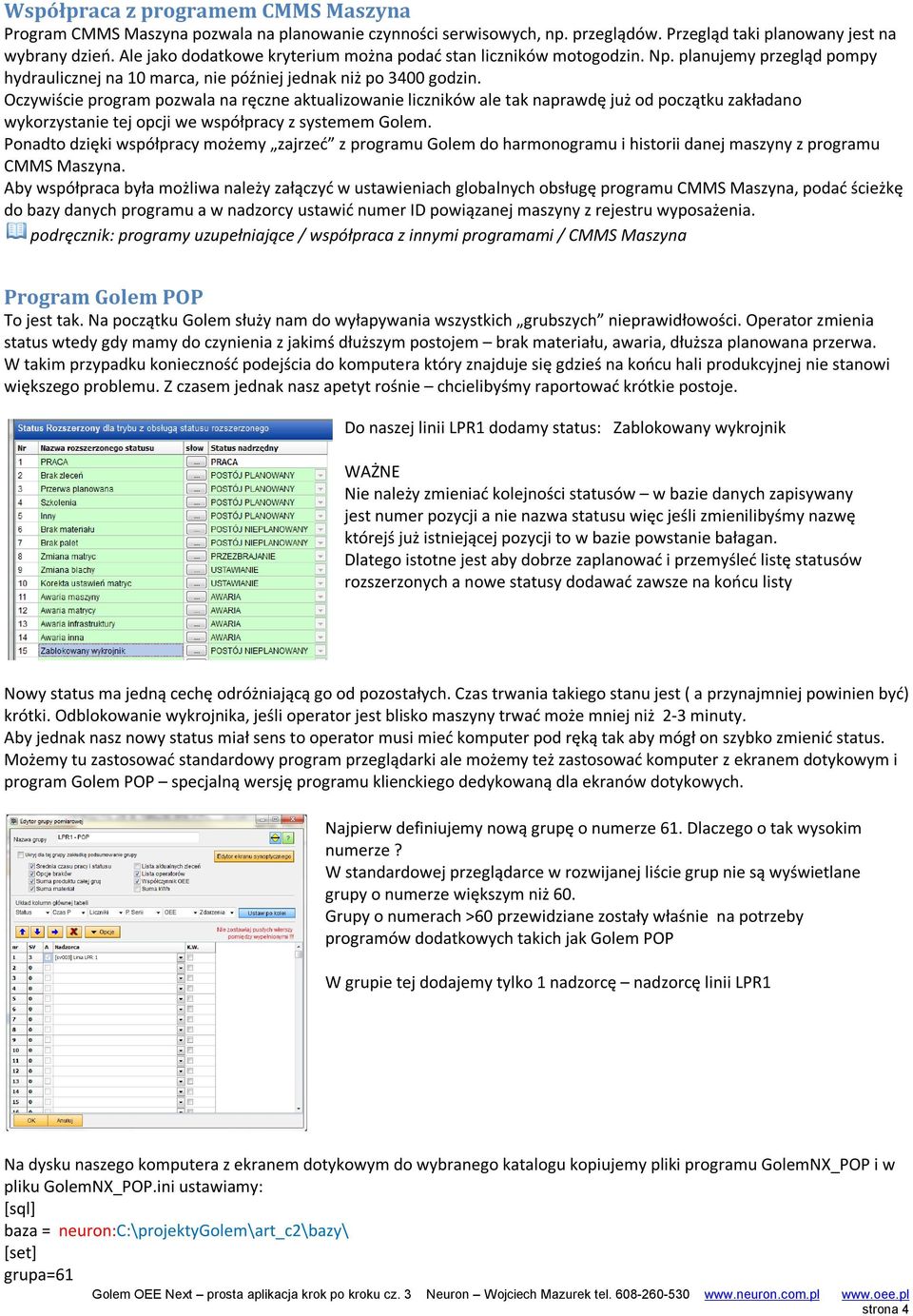

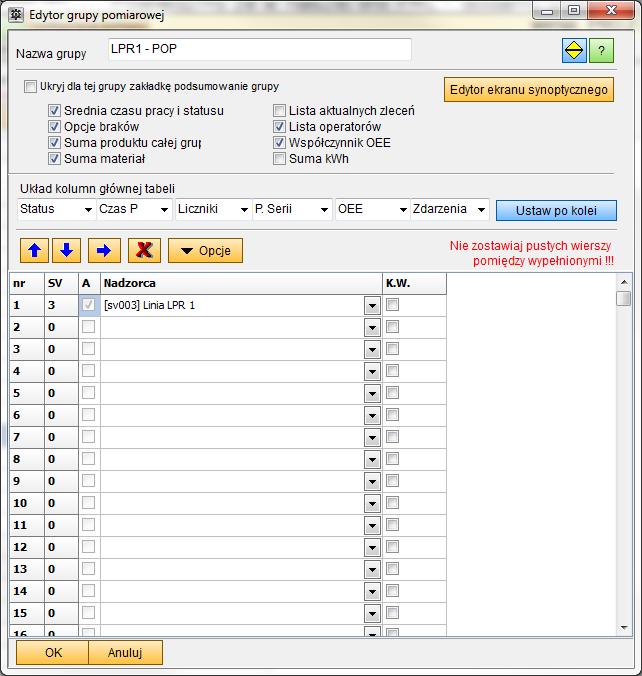

4 Współpraca z programem CMMS Maszyna Program CMMS Maszyna pozwala na planowanie czynności serwisowych, np. przeglądów. Przegląd taki planowany jest na wybrany dzień. Ale jako dodatkowe kryterium można podać stan liczników motogodzin. Np. planujemy przegląd pompy hydraulicznej na 10 marca, nie później jednak niż po 3400 godzin. Oczywiście program pozwala na ręczne aktualizowanie liczników ale tak naprawdę już od początku zakładano wykorzystanie tej opcji we współpracy z systemem Golem. Ponadto dzięki współpracy możemy zajrzeć z programu Golem do harmonogramu i historii danej maszyny z programu CMMS Maszyna. Aby współpraca była możliwa należy załączyć w ustawieniach globalnych obsługę programu CMMS Maszyna, podać ścieżkę do bazy danych programu a w nadzorcy ustawić numer ID powiązanej maszyny z rejestru wyposażenia. podręcznik: programy uzupełniające / współpraca z innymi programami / CMMS Maszyna Program Golem POP To jest tak. Na początku Golem służy nam do wyłapywania wszystkich grubszych nieprawidłowości. Operator zmienia status wtedy gdy mamy do czynienia z jakimś dłuższym postojem brak materiału, awaria, dłuższa planowana przerwa. W takim przypadku konieczność podejścia do komputera który znajduje się gdzieś na końcu hali produkcyjnej nie stanowi większego problemu. Z czasem jednak nasz apetyt rośnie chcielibyśmy raportować krótkie postoje. Do naszej linii LPR1 dodamy status: Zablokowany wykrojnik WAŻNE Nie należy zmieniać kolejności statusów w bazie danych zapisywany jest numer pozycji a nie nazwa statusu więc jeśli zmienilibyśmy nazwę którejś już istniejącej pozycji to w bazie powstanie bałagan. Dlatego istotne jest aby dobrze zaplanować i przemyśleć listę statusów rozszerzonych a nowe statusy dodawać zawsze na końcu listy Nowy status ma jedną cechę odróżniającą go od pozostałych. Czas trwania takiego stanu jest ( a przynajmniej powinien być) krótki. Odblokowanie wykrojnika, jeśli operator jest blisko maszyny trwać może mniej niż 2-3 minuty. Aby jednak nasz nowy status miał sens to operator musi mieć komputer pod ręką tak aby mógł on szybko zmienić status. Możemy tu zastosować standardowy program przeglądarki ale możemy też zastosować komputer z ekranem dotykowym i program Golem POP specjalną wersję programu klienckiego dedykowaną dla ekranów dotykowych. Najpierw definiujemy nową grupę o numerze 61. Dlaczego o tak wysokim numerze? W standardowej przeglądarce w rozwijanej liście grup nie są wyświetlane grupy o numerze większym niż 60. Grupy o numerach >60 przewidziane zostały właśnie na potrzeby programów dodatkowych takich jak Golem POP W grupie tej dodajemy tylko 1 nadzorcę nadzorcę linii LPR1 Na dysku naszego komputera z ekranem dotykowym do wybranego katalogu kopiujemy pliki programu GolemNX_POP i w pliku GolemNX_POP.ini ustawiamy: [sql] baza = neuron:c:\projektygolem\art_c2\bazy\ [set] grupa=61 strona 4

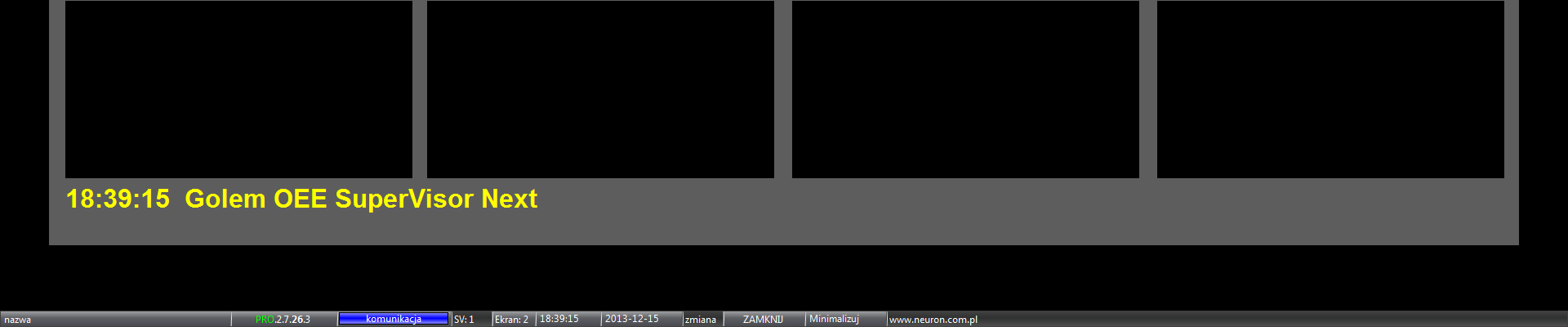

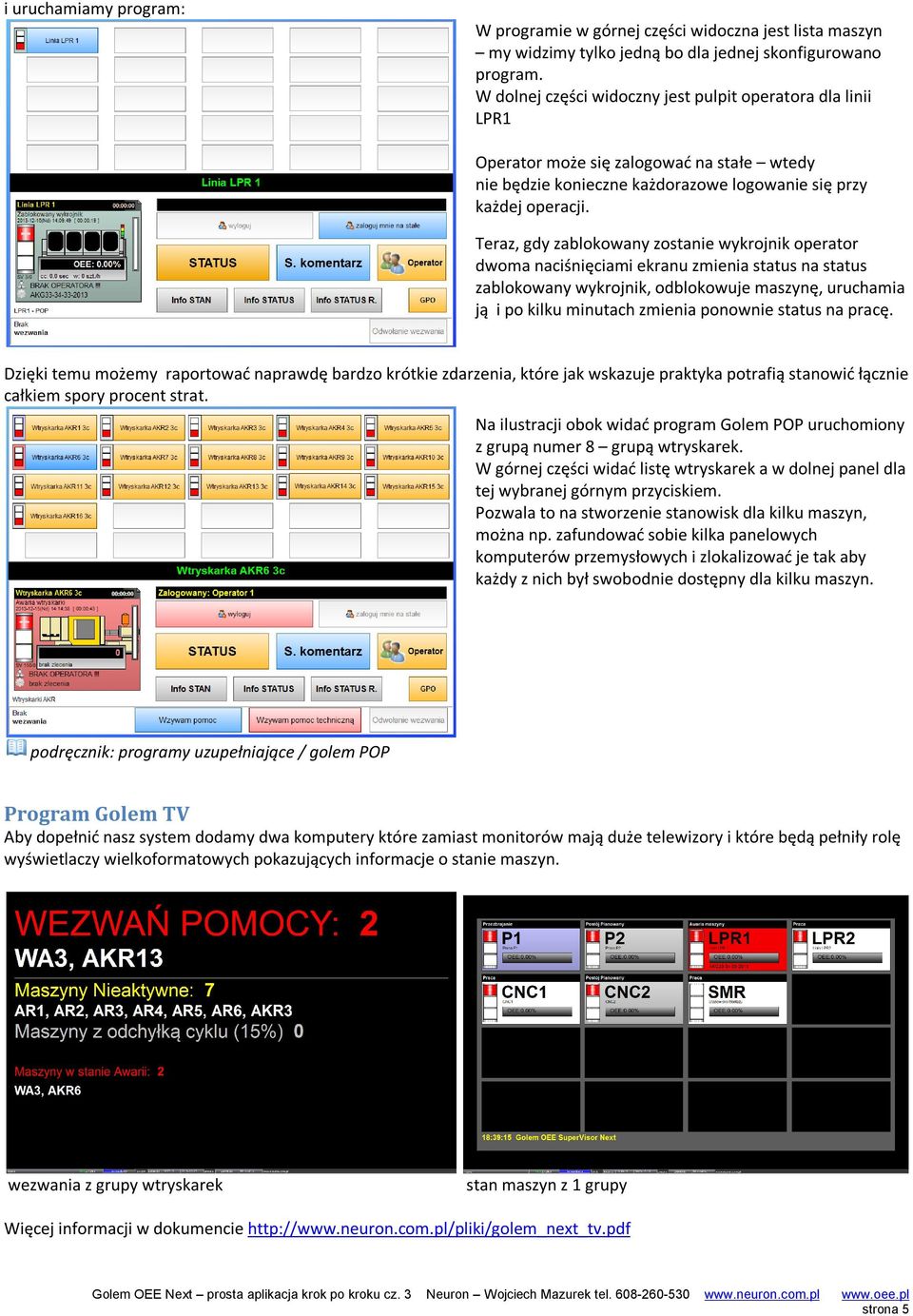

5 i uruchamiamy program: W programie w górnej części widoczna jest lista maszyn my widzimy tylko jedną bo dla jednej skonfigurowano program. W dolnej części widoczny jest pulpit operatora dla linii LPR1 Operator może się zalogować na stałe wtedy nie będzie konieczne każdorazowe logowanie się przy każdej operacji. Teraz, gdy zablokowany zostanie wykrojnik operator dwoma naciśnięciami ekranu zmienia status na status zablokowany wykrojnik, odblokowuje maszynę, uruchamia ją i po kilku minutach zmienia ponownie status na pracę. Dzięki temu możemy raportować naprawdę bardzo krótkie zdarzenia, które jak wskazuje praktyka potrafią stanowić łącznie całkiem spory procent strat. Na ilustracji obok widać program Golem POP uruchomiony z grupą numer 8 grupą wtryskarek. W górnej części widać listę wtryskarek a w dolnej panel dla tej wybranej górnym przyciskiem. Pozwala to na stworzenie stanowisk dla kilku maszyn, można np. zafundować sobie kilka panelowych komputerów przemysłowych i zlokalizować je tak aby każdy z nich był swobodnie dostępny dla kilku maszyn. podręcznik: programy uzupełniające / golem POP Program Golem TV Aby dopełnić nasz system dodamy dwa komputery które zamiast monitorów mają duże telewizory i które będą pełniły rolę wyświetlaczy wielkoformatowych pokazujących informacje o stanie maszyn. wezwania z grupy wtryskarek stan maszyn z 1 grupy Więcej informacji w dokumencie strona 5
