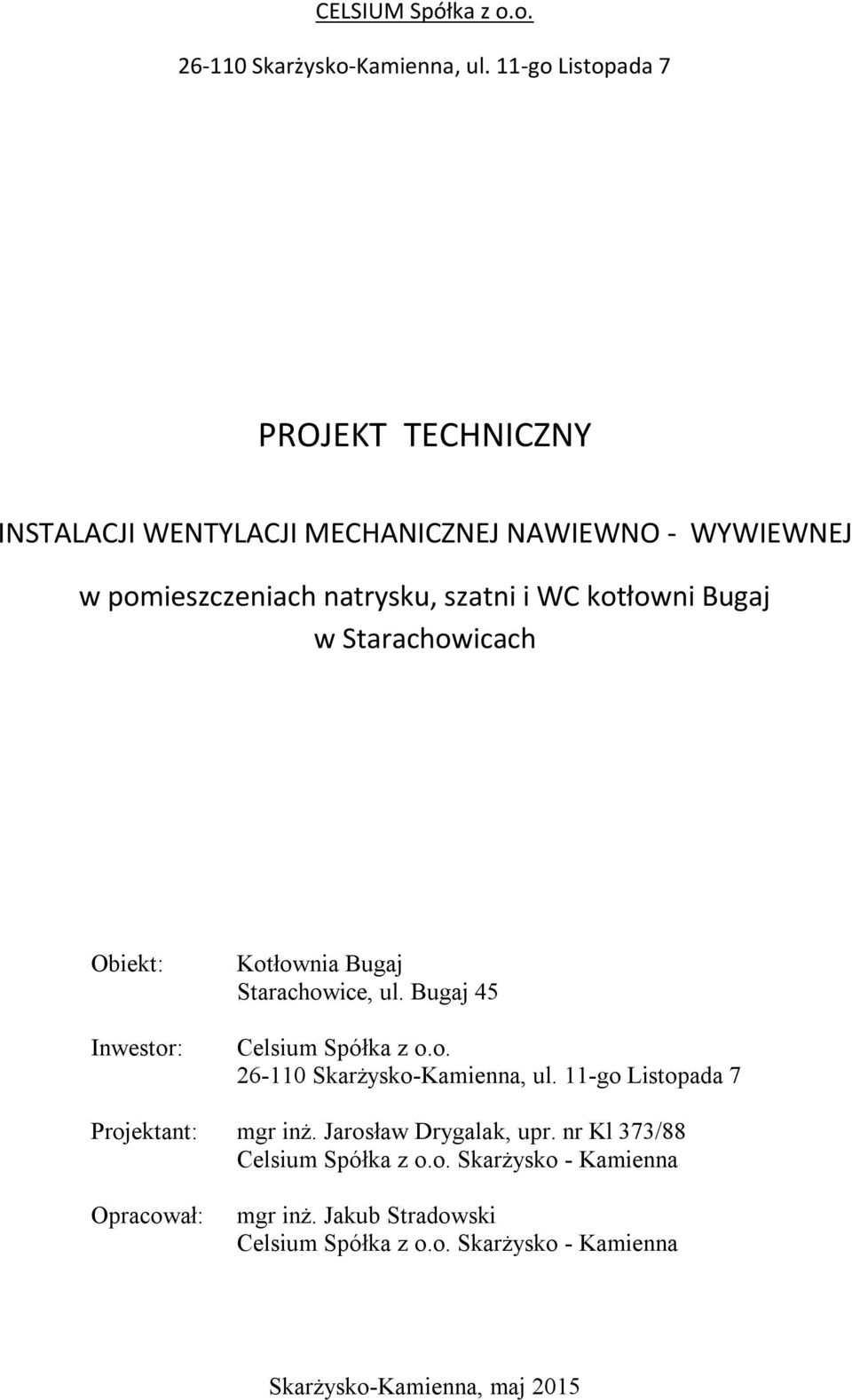

1 CELSIUM Spółka z o.o Skarżysko-Kamienna, ul. 11-go Listopada 7 PROJEKT TECHNICZNY INSTALACJI WENTYLACJI MECHANICZNEJ NAWIEWNO - WYWIEWNEJ w pomieszczeniach natrysku, szatni i WC kotłowni Bugaj w Starachowicach Obiekt: Inwestor: Kotłownia Bugaj Starachowice, ul. Bugaj 45 Celsium Spółka z o.o Skarżysko-Kamienna, ul. 11-go Listopada 7 Projektant: mgr inż. Jarosław Drygalak, upr. nr Kl 373/88 Celsium Spółka z o.o. Skarżysko - Kamienna Opracował: mgr inż. Jakub Stradowski Celsium Spółka z o.o. Skarżysko - Kamienna Skarżysko-Kamienna, maj 2015

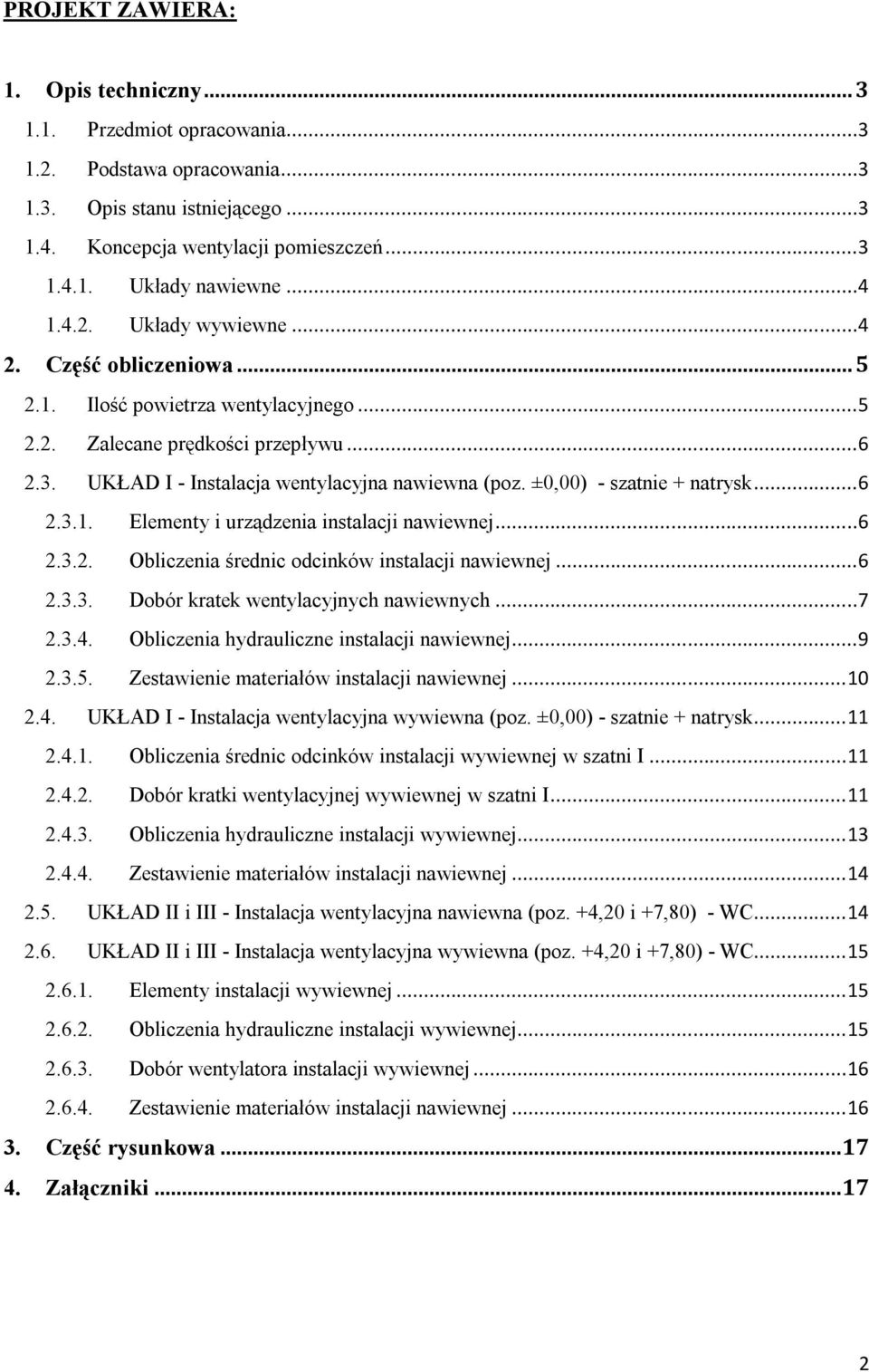

2 PROJEKT ZAWIERA: 1. Opis techniczny Przedmiot opracowania Podstawa opracowania Opis stanu istniejącego Koncepcja wentylacji pomieszczeń Układy nawiewne Układy wywiewne Część obliczeniowa Ilość powietrza wentylacyjnego Zalecane prędkości przepływu UKŁAD I - Instalacja wentylacyjna nawiewna (poz. ±0,00) - szatnie + natrysk Elementy i urządzenia instalacji nawiewnej Obliczenia średnic odcinków instalacji nawiewnej Dobór kratek wentylacyjnych nawiewnych Obliczenia hydrauliczne instalacji nawiewnej Zestawienie materiałów instalacji nawiewnej UKŁAD I - Instalacja wentylacyjna wywiewna (poz. ±0,00) - szatnie + natrysk Obliczenia średnic odcinków instalacji wywiewnej w szatni I Dobór kratki wentylacyjnej wywiewnej w szatni I Obliczenia hydrauliczne instalacji wywiewnej Zestawienie materiałów instalacji nawiewnej UKŁAD II i III - Instalacja wentylacyjna nawiewna (poz. +4,20 i +7,80) - WC UKŁAD II i III - Instalacja wentylacyjna wywiewna (poz. +4,20 i +7,80) - WC Elementy instalacji wywiewnej Obliczenia hydrauliczne instalacji wywiewnej Dobór wentylatora instalacji wywiewnej Zestawienie materiałów instalacji nawiewnej Część rysunkowa Załączniki

3 1. Opis techniczny 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt wentylacji mechanicznej nawiewno - wywiewnej w pomieszczeniach szatni, natrysku i wc kotłowni Bugaj w Starachowicach - Celsium Sp. z o.o. Zadaniem wentylacji mechanicznej jest dostarczenie wymaganej ilości powietrza zewnętrznego do pomieszczeń oraz odprowadzenie powietrza zużytego zgodnie z normą PN-83/B-03430, przyjmując wymaganą krotność powietrza Podstawa opracowania Obowiązujące akty prawne i normatywy techniczne między innymi: Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. 169 poz r.), PN-83/B-03430/ Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania, PN-73/B Wentylacja mechaniczna w budownictwie. Wymagania, PN-78/B Urządzenia wentylacyjne. Wymagania i badania przy odbiorze, PN-B-03434: Wentylacja. Przewody wentylacyjne. Podstawowe wymagania i badania, PN-EN Przewody proste i kształtki wentylacyjne z blachy o przekroju prostokątnym, Warunki techniczne wykonania i odbioru instalacji wentylacji (Wymagania techniczne COBRTI INSTAL Zeszyt 5 ) wrzesień 2003r., zalecenia i wytyczne producentów zaprojektowanych urządzeń Opis stanu istniejącego Na podstawie projektów oraz wizji lokalnej w pomieszczeniach, w których wymagane jest zapewnienie odpowiedniej krotności wymian powietrza określono urządzenia i elementy stanowiące istniejącą instalację wentylacyjną. W pomieszczeniu szatni I występuje sprawne urządzenie grzewczo-wentylacyjne starego typu, brak jest wywiewu. W pomieszczeniu natrysku występuje kanał wentylacyjny z zakończeniem w postaci sprawnego wentylatora dachowego. W szatni II znajduje się sprawne urządzenie grzewczo wentylacyjne starego typu oraz kanał wentylacyjny wywiewny z zakończeniem w postaci działającego wentylatora dachowego wyciągowego. Dodatkowo przez pomieszczenie przebiega wentylacja zbiorników znajdujących się na niższej kondygnacji z nawiewem w ścianie bocznej pomieszczenia Koncepcja wentylacji pomieszczeń Planuje się zapewnienie wymaganych ilości (krotności) wymian powietrza zużytego stosując wentylację mechaniczną nawiewno-wywiewną poprzez centrale wentylacyjną nawiewną z nagrzewnicą wodną zasilaną czynnikiem grzejnym o parametrach T z = 90 [⁰C] i T p = 60 [⁰C] oraz filtrem powietrza, a także zapewnienie wywiewu poprzez wentylatory wyciągowe dachowe. Wentylator dachowy w szatni I będzie zapewniał wywiew zużytego powietrza poprzez nowo projektowane okrągłe kanały wentylacyjne zakończone 3

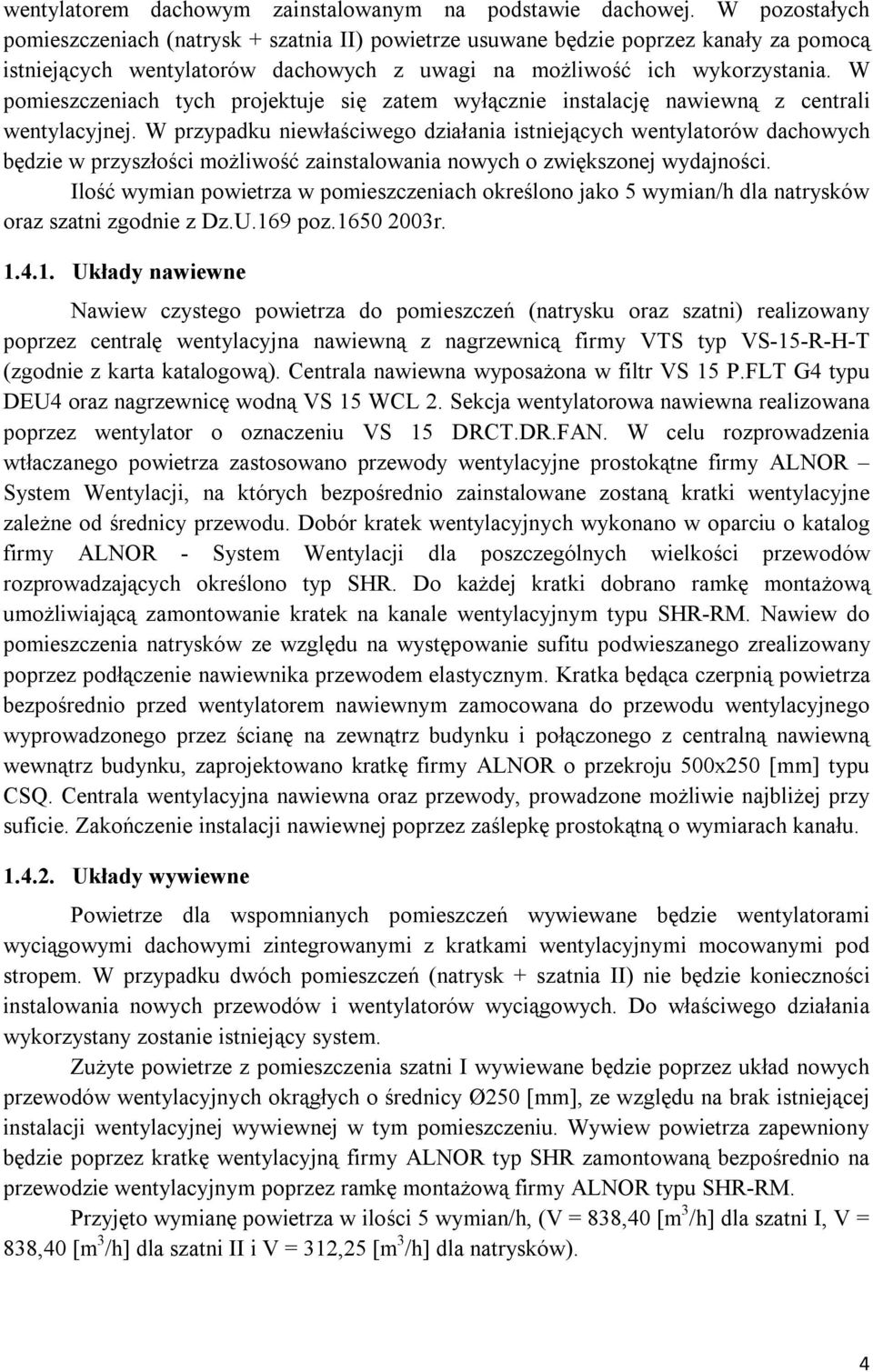

4 wentylatorem dachowym zainstalowanym na podstawie dachowej. W pozostałych pomieszczeniach (natrysk + szatnia II) powietrze usuwane będzie poprzez kanały za pomocą istniejących wentylatorów dachowych z uwagi na możliwość ich wykorzystania. W pomieszczeniach tych projektuje się zatem wyłącznie instalację nawiewną z centrali wentylacyjnej. W przypadku niewłaściwego działania istniejących wentylatorów dachowych będzie w przyszłości możliwość zainstalowania nowych o zwiększonej wydajności. Ilość wymian powietrza w pomieszczeniach określono jako 5 wymian/h dla natrysków oraz szatni zgodnie z Dz.U.169 poz r Układy nawiewne Nawiew czystego powietrza do pomieszczeń (natrysku oraz szatni) realizowany poprzez centralę wentylacyjna nawiewną z nagrzewnicą firmy VTS typ VS-15-R-H-T (zgodnie z karta katalogową). Centrala nawiewna wyposażona w filtr VS 15 P.FLT G4 typu DEU4 oraz nagrzewnicę wodną VS 15 WCL 2. Sekcja wentylatorowa nawiewna realizowana poprzez wentylator o oznaczeniu VS 15 DRCT.DR.FAN. W celu rozprowadzenia wtłaczanego powietrza zastosowano przewody wentylacyjne prostokątne firmy ALNOR System Wentylacji, na których bezpośrednio zainstalowane zostaną kratki wentylacyjne zależne od średnicy przewodu. Dobór kratek wentylacyjnych wykonano w oparciu o katalog firmy ALNOR - System Wentylacji dla poszczególnych wielkości przewodów rozprowadzających określono typ SHR. Do każdej kratki dobrano ramkę montażową umożliwiającą zamontowanie kratek na kanale wentylacyjnym typu SHR-RM. Nawiew do pomieszczenia natrysków ze względu na występowanie sufitu podwieszanego zrealizowany poprzez podłączenie nawiewnika przewodem elastycznym. Kratka będąca czerpnią powietrza bezpośrednio przed wentylatorem nawiewnym zamocowana do przewodu wentylacyjnego wyprowadzonego przez ścianę na zewnątrz budynku i połączonego z centralną nawiewną wewnątrz budynku, zaprojektowano kratkę firmy ALNOR o przekroju 500x250 [mm] typu CSQ. Centrala wentylacyjna nawiewna oraz przewody, prowadzone możliwie najbliżej przy suficie. Zakończenie instalacji nawiewnej poprzez zaślepkę prostokątną o wymiarach kanału Układy wywiewne Powietrze dla wspomnianych pomieszczeń wywiewane będzie wentylatorami wyciągowymi dachowymi zintegrowanymi z kratkami wentylacyjnymi mocowanymi pod stropem. W przypadku dwóch pomieszczeń (natrysk + szatnia II) nie będzie konieczności instalowania nowych przewodów i wentylatorów wyciągowych. Do właściwego działania wykorzystany zostanie istniejący system. Zużyte powietrze z pomieszczenia szatni I wywiewane będzie poprzez układ nowych przewodów wentylacyjnych okrągłych o średnicy Ø250 [mm], ze względu na brak istniejącej instalacji wentylacyjnej wywiewnej w tym pomieszczeniu. Wywiew powietrza zapewniony będzie poprzez kratkę wentylacyjną firmy ALNOR typ SHR zamontowaną bezpośrednio na przewodzie wentylacyjnym poprzez ramkę montażową firmy ALNOR typu SHR-RM. Przyjęto wymianę powietrza w ilości 5 wymian/h, (V = 838,40 [m 3 /h] dla szatni I, V = 838,40 [m 3 /h] dla szatni II i V = 312,25 [m 3 /h] dla natrysków). 4

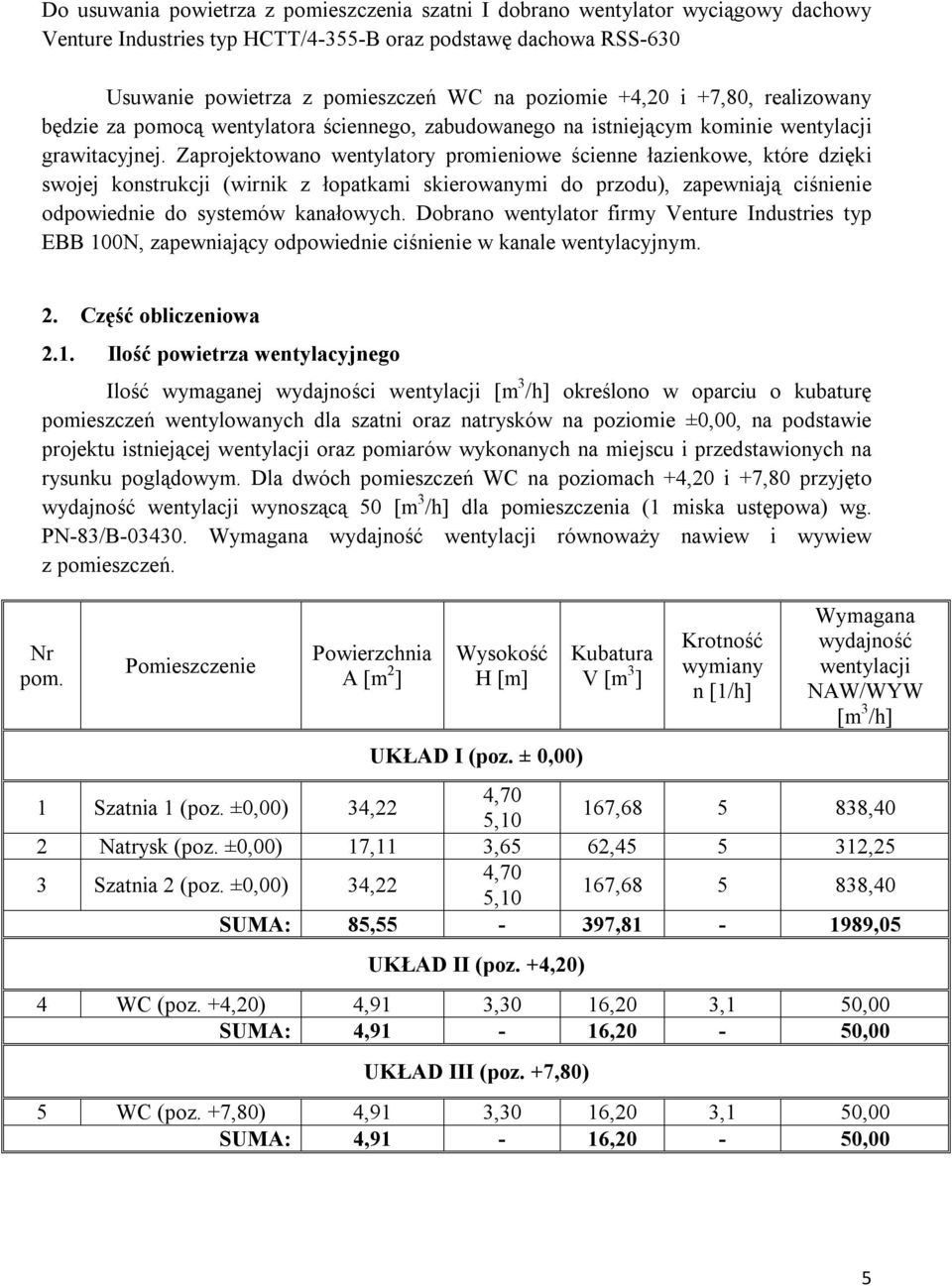

5 Do usuwania powietrza z pomieszczenia szatni I dobrano wentylator wyciągowy dachowy Venture Industries typ HCTT/4-355-B oraz podstawę dachowa RSS-630 Usuwanie powietrza z pomieszczeń WC na poziomie +4,20 i +7,80, realizowany będzie za pomocą wentylatora ściennego, zabudowanego na istniejącym kominie wentylacji grawitacyjnej. Zaprojektowano wentylatory promieniowe ścienne łazienkowe, które dzięki swojej konstrukcji (wirnik z łopatkami skierowanymi do przodu), zapewniają ciśnienie odpowiednie do systemów kanałowych. Dobrano wentylator firmy Venture Industries typ EBB 100N, zapewniający odpowiednie ciśnienie w kanale wentylacyjnym. 2. Część obliczeniowa 2.1. Ilość powietrza wentylacyjnego Ilość wymaganej wydajności wentylacji [m 3 /h] określono w oparciu o kubaturę pomieszczeń wentylowanych dla szatni oraz natrysków na poziomie ±0,00, na podstawie projektu istniejącej wentylacji oraz pomiarów wykonanych na miejscu i przedstawionych na rysunku poglądowym. Dla dwóch pomieszczeń WC na poziomach +4,20 i +7,80 przyjęto wydajność wentylacji wynoszącą 50 [m 3 /h] dla pomieszczenia (1 miska ustępowa) wg. PN-83/B Wymagana wydajność wentylacji równoważy nawiew i wywiew z pomieszczeń. Nr pom. Pomieszczenie Powierzchnia A [m 2 ] Wysokość H [m] UKŁAD I (poz. ± 0,00) Kubatura V [m 3 ] Krotność wymiany n [1/h] Wymagana wydajność wentylacji NAW/WYW [m 3 /h] 1 Szatnia 1 (poz. ±0,00) 34,22 4,70 5,10 167, ,40 2 Natrysk (poz. ±0,00) 17,11 3,65 62, ,25 3 Szatnia 2 (poz. ±0,00) 34,22 4,70 5,10 167, ,40 SUMA: 85,55-397, ,05 UKŁAD II (poz. +4,20) 4 WC (poz. +4,20) 4,91 3,30 16,20 3,1 50,00 SUMA: 4,91-16,20-50,00 UKŁAD III (poz. +7,80) 5 WC (poz. +7,80) 4,91 3,30 16,20 3,1 50,00 SUMA: 4,91-16,20-50,00 5

6 2.2. Zalecane prędkości przepływu Zalecane prędkości przepływu powietrza w przewodach instalacji wentylacyjnej nawiewnej i wywiewnej określono w oparciu o wymagany poziom dźwięku (niski). Prędkości zalecane dla tego założenia wynoszą kolejno dla: przewodu przy wentylatorze: 8,0 [m/s] przewód główny lub rozprowadzający: 4,0-5,0 [m/s] odgałęzienie: 3,0 4,0 [m/s] 2.3. UKŁAD I - Instalacja wentylacyjna nawiewna (poz. ±0,00) - szatnie + natrysk Elementy i urządzenia instalacji nawiewnej Nawiew do pomieszczeń (szatni i natrysku) realizowany poprzez centralę wentylacyjna nawiewną z nagrzewnicą firmy VTS typ VS-15-R-H-T (zgodnie z karta katalogową). Nagrzewnica dobrana dla czynnika grzejnego w postaci wody o parametrach T z = 90 [⁰C], T p = 60 [⁰C]. Centrala nawiewna wyposażona w filtr VS 15 P.FLT G4 typu DEU4 oraz nagrzewnicę wodną VS 15 WCL 2. Sekcja wentylatorowa nawiewna realizowana poprzez wentylator o oznaczeniu VS 15 DRCT.DR.FAN. Przewody wentylacyjne prostokątne oraz kratki wentylacyjne nawiewne (5 szt.) zaprojektowane w oparciu o katalog firmy ALNOR System Wentylacji. Przewidziano po dwa nawiewniki dla pomieszczeń szatni o wydajności 419,20 [m 3 /h] dla jednej sztuki oraz jeden nawiewnik dla pomieszczenia natrysków o wydajności 312,25 [m 3 /h]. W pomieszczeniu natrysków zaprojektowano połączenie magistrali wentylacyjnej z nawiewnikiem w suficie podwieszanym za pomocą przewodów elastycznych izolowanych akustycznie i termicznie. Przewody proste realizowane jako niskociśnieniowe z blachy ocynkowanej o długościach 1,25 [m] (elementy typowe, określone przez producenta) oraz 1,65 [m] (specjalne zamówienie). Kratka będąca bezpośrednią czerpnią powietrza zamocowana do przegrody zewnętrznej i połączona z centralą nawiewną wewnątrz budynku za pomocą odcinka przewodu prostokątnego o długości 0,3 [m] i przekroju 500x250 [mm]. Zaprojektowano kratkę firmy ALNOR typ CSQ o wymiarach axb 500x250 [mm] Obliczenia średnic odcinków instalacji nawiewnej Przekroje i średnice przewodów dobrano na podstawie wymaganej wydajności na danym odcinku oraz zalecanej prędkości przepływu powietrza z tablic do obliczeń strat ciśnienia Tomasz Klinke. Ze względu na małą rozpiętość instalacji nawiewnej pominięto wartości spadków wydajności na poszczególnych działkach obliczeniowych, wynikające z działania sąsiednich nawiewników. Dzięki temu założeniu możliwe jest zastosowanie jednakowych odcinków przewodów w całej instalacji nawiewnej (brak stopniowania średnic) firmy ALNOR System Wentylacji. W każdym segmencie przewodu wentylacyjnego zostanie zamontowana kratka wentylacyjna nawiewna z ruchomymi lamelami, o przekroju dobranym zgodnie z wydajnością, która umożliwi zapewnienie odpowiedniego zasięgu, poziomu akustycznego oraz straty ciśnienia. 6

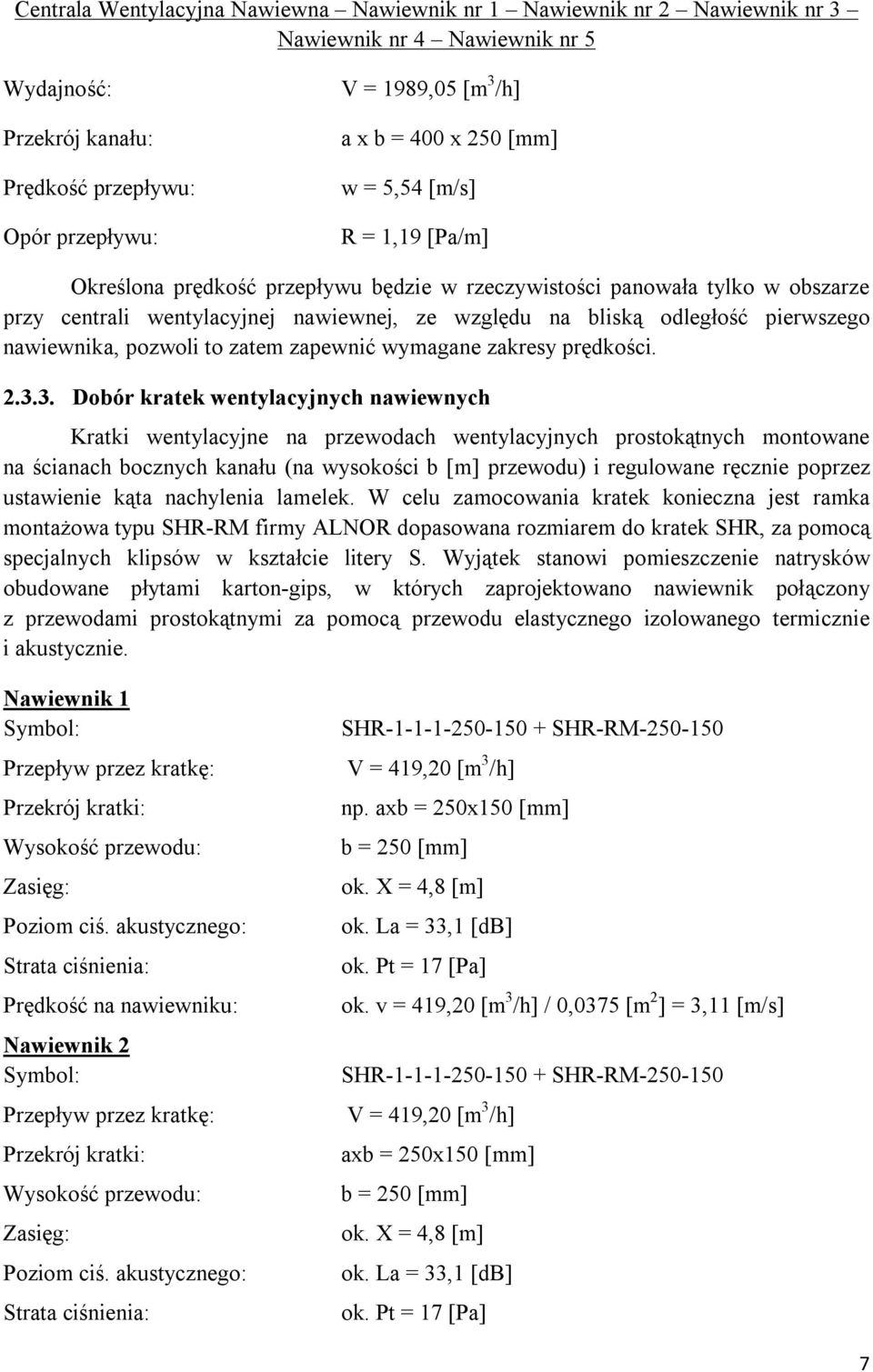

7 Centrala Wentylacyjna Nawiewna Nawiewnik nr 1 Nawiewnik nr 2 Nawiewnik nr 3 Nawiewnik nr 4 Nawiewnik nr 5 Wydajność: Przekrój kanału: Prędkość przepływu: Opór przepływu: V = 1989,05 [m 3 /h] a x b = 400 x 250 [mm] w = 5,54 [m/s] R = 1,19 [Pa/m] Określona prędkość przepływu będzie w rzeczywistości panowała tylko w obszarze przy centrali wentylacyjnej nawiewnej, ze względu na bliską odległość pierwszego nawiewnika, pozwoli to zatem zapewnić wymagane zakresy prędkości Dobór kratek wentylacyjnych nawiewnych Kratki wentylacyjne na przewodach wentylacyjnych prostokątnych montowane na ścianach bocznych kanału (na wysokości b [m] przewodu) i regulowane ręcznie poprzez ustawienie kąta nachylenia lamelek. W celu zamocowania kratek konieczna jest ramka montażowa typu SHR-RM firmy ALNOR dopasowana rozmiarem do kratek SHR, za pomocą specjalnych klipsów w kształcie litery S. Wyjątek stanowi pomieszczenie natrysków obudowane płytami karton-gips, w których zaprojektowano nawiewnik połączony z przewodami prostokątnymi za pomocą przewodu elastycznego izolowanego termicznie i akustycznie. Nawiewnik 1 Symbol: Przepływ przez kratkę: Przekrój kratki: Wysokość przewodu: Zasięg: Poziom ciś. akustycznego: Strata ciśnienia: Prędkość na nawiewniku: Nawiewnik 2 Symbol: Przepływ przez kratkę: Przekrój kratki: Wysokość przewodu: Zasięg: Poziom ciś. akustycznego: Strata ciśnienia: SHR SHR-RM V = 419,20 [m 3 /h] np. axb = 250x150 [mm] b = 250 [mm] ok. X = 4,8 [m] ok. La = 33,1 [db] ok. Pt = 17 [Pa] ok. v = 419,20 [m 3 /h] / 0,0375 [m 2 ] = 3,11 [m/s] SHR SHR-RM V = 419,20 [m 3 /h] axb = 250x150 [mm] b = 250 [mm] ok. X = 4,8 [m] ok. La = 33,1 [db] ok. Pt = 17 [Pa] 7

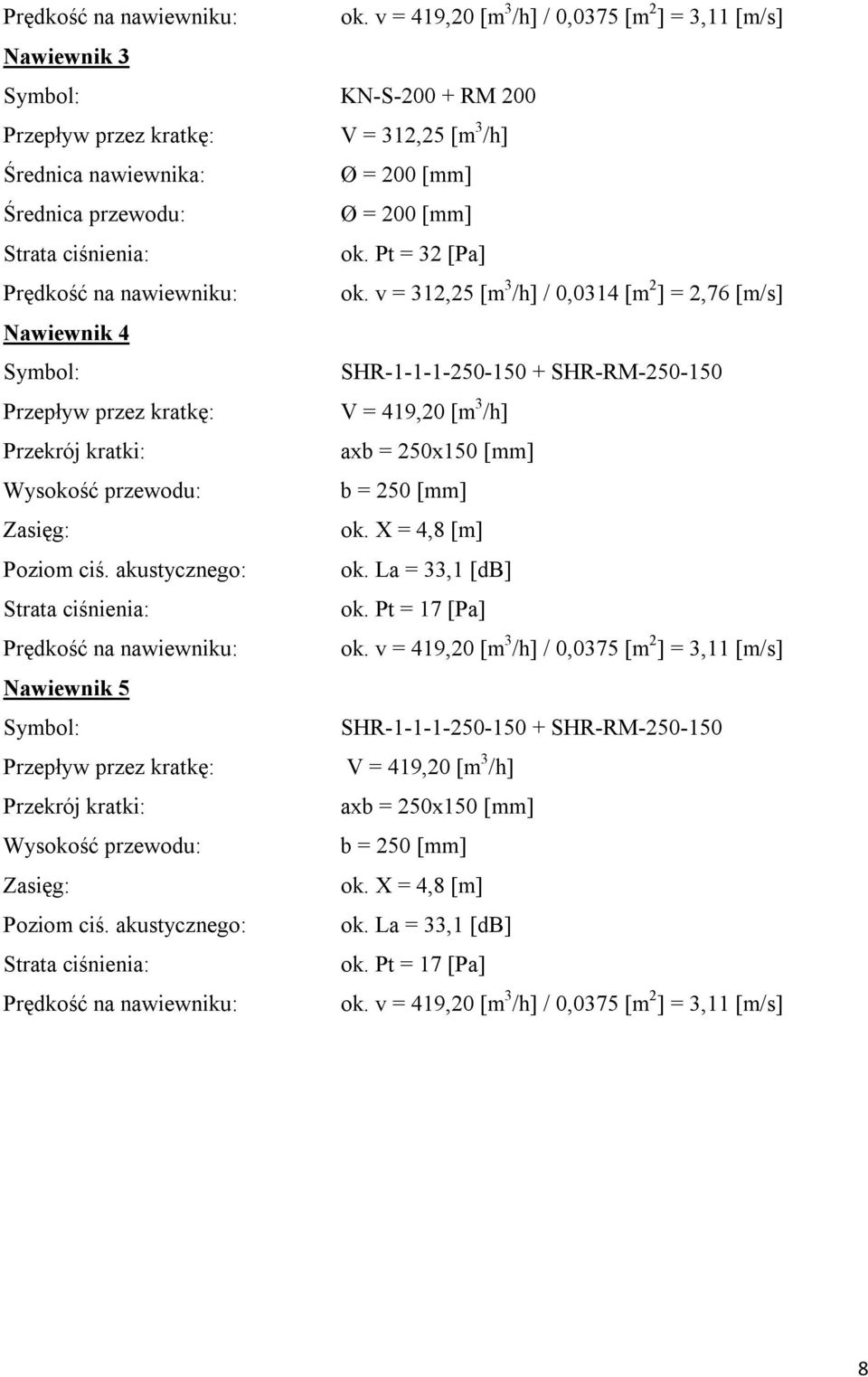

8 Prędkość na nawiewniku: ok. v = 419,20 [m 3 /h] / 0,0375 [m 2 ] = 3,11 [m/s] Nawiewnik 3 Symbol: KN-S RM 200 Przepływ przez kratkę: V = 312,25 [m 3 /h] Średnica nawiewnika: Ø = 200 [mm] Średnica przewodu: Ø = 200 [mm] Strata ciśnienia: ok. Pt = 32 [Pa] Prędkość na nawiewniku: ok. v = 312,25 [m 3 /h] / 0,0314 [m 2 ] = 2,76 [m/s] Nawiewnik 4 Symbol: SHR SHR-RM Przepływ przez kratkę: V = 419,20 [m 3 /h] Przekrój kratki: axb = 250x150 [mm] Wysokość przewodu: b = 250 [mm] Zasięg: ok. X = 4,8 [m] Poziom ciś. akustycznego: ok. La = 33,1 [db] Strata ciśnienia: ok. Pt = 17 [Pa] Prędkość na nawiewniku: ok. v = 419,20 [m 3 /h] / 0,0375 [m 2 ] = 3,11 [m/s] Nawiewnik 5 Symbol: SHR SHR-RM Przepływ przez kratkę: V = 419,20 [m 3 /h] Przekrój kratki: axb = 250x150 [mm] Wysokość przewodu: b = 250 [mm] Zasięg: ok. X = 4,8 [m] Poziom ciś. akustycznego: ok. La = 33,1 [db] Strata ciśnienia: ok. Pt = 17 [Pa] Prędkość na nawiewniku: ok. v = 419,20 [m 3 /h] / 0,0375 [m 2 ] = 3,11 [m/s] 8

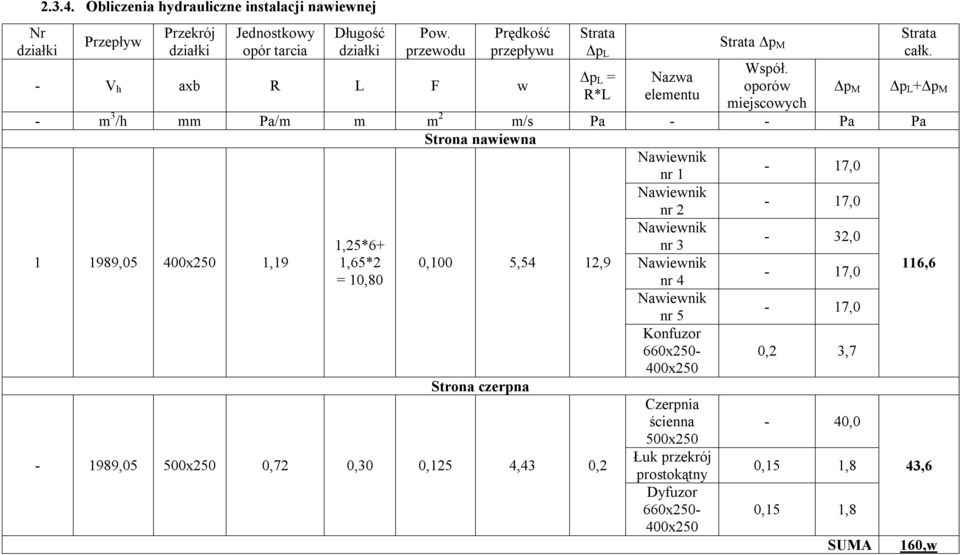

9 Nr działki Obliczenia hydrauliczne instalacji nawiewnej Przepływ Przekrój działki Jednostkowy opór tarcia Długość działki Pow. przewodu Prędkość przepływu - V h axb R L F w Strata Δp L Δp L = R*L Nazwa elementu Strata Δp M Współ. oporów miejscowych Δp M Strata całk. Δp L +Δp M - m 3 /h mm Pa/m m m 2 m/s Pa - - Pa Pa Strona nawiewna Nawiewnik nr 1-17,0 Nawiewnik nr 2-17,0 Nawiewnik 1,25*6+ nr 3-32, ,05 400x250 1,19 1,65*2 0,100 5,54 12,9 Nawiewnik 116,6-17,0 = 10,80 nr 4 Nawiewnik nr 5-17,0 Konfuzor 660x x250 0,2 3,7 Strona czerpna ,05 500x250 0,72 0,30 0,125 4,43 0,2 Czerpnia ścienna 500x250 Łuk przekrój prostokątny Dyfuzor 660x x250-40,0 0,15 1,8 0,15 1,8 43,6 SUMA 160,w

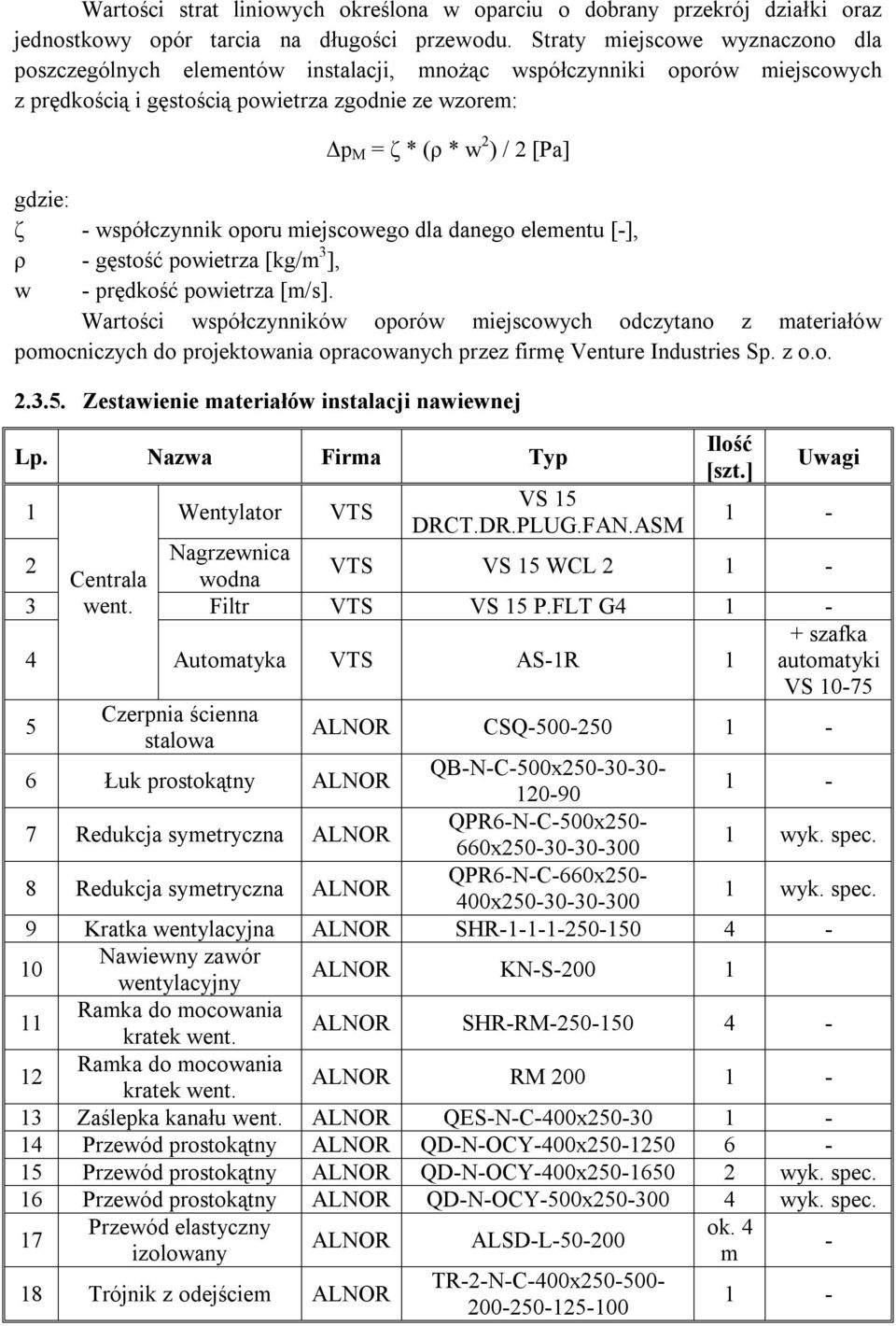

10 Wartości strat liniowych określona w oparciu o dobrany przekrój działki oraz jednostkowy opór tarcia na długości przewodu. Straty miejscowe wyznaczono dla poszczególnych elementów instalacji, mnożąc współczynniki oporów miejscowych z prędkością i gęstością powietrza zgodnie ze wzorem: Δp M = ζ * (ρ * w 2 ) / 2 [Pa] gdzie: ζ - współczynnik oporu miejscowego dla danego elementu [-], ρ - gęstość powietrza [kg/m 3 ], w - prędkość powietrza [m/s]. Wartości współczynników oporów miejscowych odczytano z materiałów pomocniczych do projektowania opracowanych przez firmę Venture Industries Sp. z o.o Zestawienie materiałów instalacji nawiewnej Lp. Nazwa Firma Typ Ilość [szt.] Uwagi 1 Wentylator VTS VS 15 DRCT.DR.PLUG.FAN.ASM 1-2 Nagrzewnica Centrala wodna VTS VS 15 WCL went. Filtr VTS VS 15 P.FLT G4 1-4 Automatyka VTS AS-1R 1 5 Czerpnia ścienna stalowa + szafka automatyki VS ALNOR CSQ Przewód elastyczny izolowany ALNOR 18 Trójnik z odejściem ALNOR ALSD-L Łuk prostokątny ALNOR QB-N-C-500x Redukcja symetryczna ALNOR QPR6-N-C-500x x wyk. spec. 8 Redukcja symetryczna ALNOR QPR6-N-C-660x x wyk. spec. 9 Kratka wentylacyjna ALNOR SHR Nawiewny zawór wentylacyjny ALNOR KN-S Ramka do mocowania kratek went. ALNOR SHR-RM Ramka do mocowania kratek went. ALNOR RM Zaślepka kanału went. ALNOR QES-N-C-400x Przewód prostokątny ALNOR QD-N-OCY-400x Przewód prostokątny ALNOR QD-N-OCY-400x wyk. spec. 16 Przewód prostokątny ALNOR QD-N-OCY-500x wyk. spec. TR-2-N-C-400x ok. 4 m - 1 -

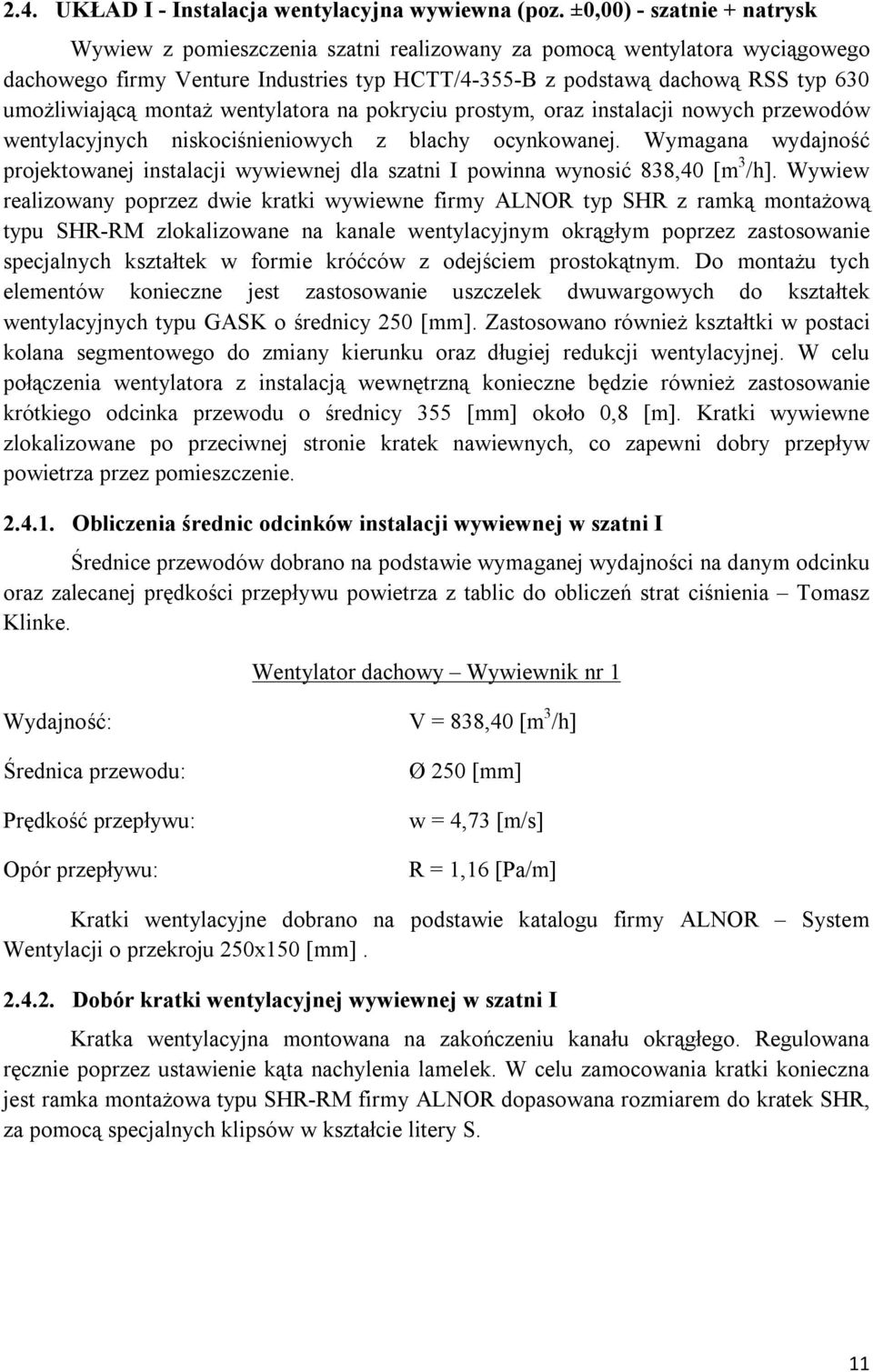

11 2.4. UKŁAD I - Instalacja wentylacyjna wywiewna (poz. ±0,00) - szatnie + natrysk Wywiew z pomieszczenia szatni realizowany za pomocą wentylatora wyciągowego dachowego firmy Venture Industries typ HCTT/4-355-B z podstawą dachową RSS typ 630 umożliwiającą montaż wentylatora na pokryciu prostym, oraz instalacji nowych przewodów wentylacyjnych niskociśnieniowych z blachy ocynkowanej. Wymagana wydajność projektowanej instalacji wywiewnej dla szatni I powinna wynosić 838,40 [m 3 /h]. Wywiew realizowany poprzez dwie kratki wywiewne firmy ALNOR typ SHR z ramką montażową typu SHR-RM zlokalizowane na kanale wentylacyjnym okrągłym poprzez zastosowanie specjalnych kształtek w formie króćców z odejściem prostokątnym. Do montażu tych elementów konieczne jest zastosowanie uszczelek dwuwargowych do kształtek wentylacyjnych typu GASK o średnicy 250 [mm]. Zastosowano również kształtki w postaci kolana segmentowego do zmiany kierunku oraz długiej redukcji wentylacyjnej. W celu połączenia wentylatora z instalacją wewnętrzną konieczne będzie również zastosowanie krótkiego odcinka przewodu o średnicy 355 [mm] około 0,8 [m]. Kratki wywiewne zlokalizowane po przeciwnej stronie kratek nawiewnych, co zapewni dobry przepływ powietrza przez pomieszczenie Obliczenia średnic odcinków instalacji wywiewnej w szatni I Średnice przewodów dobrano na podstawie wymaganej wydajności na danym odcinku oraz zalecanej prędkości przepływu powietrza z tablic do obliczeń strat ciśnienia Tomasz Klinke. Wentylator dachowy Wywiewnik nr 1 Wydajność: Średnica przewodu: Prędkość przepływu: Opór przepływu: V = 838,40 [m 3 /h] Ø 250 [mm] w = 4,73 [m/s] R = 1,16 [Pa/m] Kratki wentylacyjne dobrano na podstawie katalogu firmy ALNOR System Wentylacji o przekroju 250x150 [mm] Dobór kratki wentylacyjnej wywiewnej w szatni I Kratka wentylacyjna montowana na zakończeniu kanału okrągłego. Regulowana ręcznie poprzez ustawienie kąta nachylenia lamelek. W celu zamocowania kratki konieczna jest ramka montażowa typu SHR-RM firmy ALNOR dopasowana rozmiarem do kratek SHR, za pomocą specjalnych klipsów w kształcie litery S. 11

12 Wywiewnik 1 Symbol: Przepływ przez kratkę: Przekrój kratki: Wysokość przewodu: Zasięg: Poziom ciś. akustycznego: Strata ciśnienia: Prędkość na wywiewniku: Wywiewnik 2 Symbol: Przepływ przez kratkę: Przekrój kratki: Wysokość przewodu: Zasięg: Poziom ciś. akustycznego: Strata ciśnienia: Prędkość na wywiewniku: SHR SHR-RM V = 419,20 [m 3 /h] axb = 250x150 [mm] Ø 250 [mm] ok. X = 4,8 [m] ok. La = 33,1 [db] ok. Pt = 17 [Pa] ok. v = 419,20 [m 3 /h] / 0,0375 [m 2 ] = 3,11 [m/s] SHR SHR-RM V = 419,20 [m 3 /h] axb = 250x150 [mm] Ø 250 [mm] ok. X = 4,8 [m] ok. La = 33,1 [db] ok. Pt = 17 [Pa] ok. v = 419,20 [m 3 /h] / 0,0375 [m 2 ] = 3,11 [m/s] 12

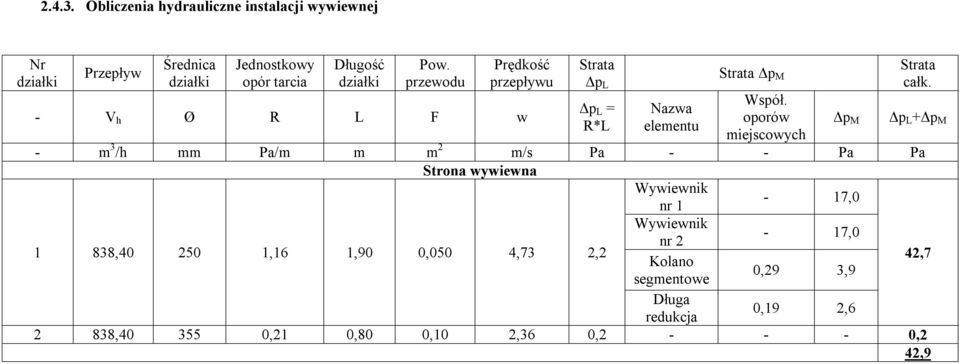

13 Obliczenia hydrauliczne instalacji wywiewnej Nr działki Przepływ Średnica działki Jednostkowy opór tarcia Długość działki Pow. przewodu Prędkość przepływu - V h Ø R L F w Strata Δp L Δp L = R*L Nazwa elementu Strata Δp M Współ. oporów miejscowych Δp M Strata całk. Δp L +Δp M - m 3 /h mm Pa/m m m 2 m/s Pa - - Pa Pa Strona wywiewna Wywiewnik nr 1-17, , ,16 1,90 0,050 4,73 2,2 Wywiewnik nr 2-17,0 Kolano segmentowe 0,29 3,9 42,7 Długa redukcja 0,19 2, , ,21 0,80 0,10 2,36 0, ,2 42,9

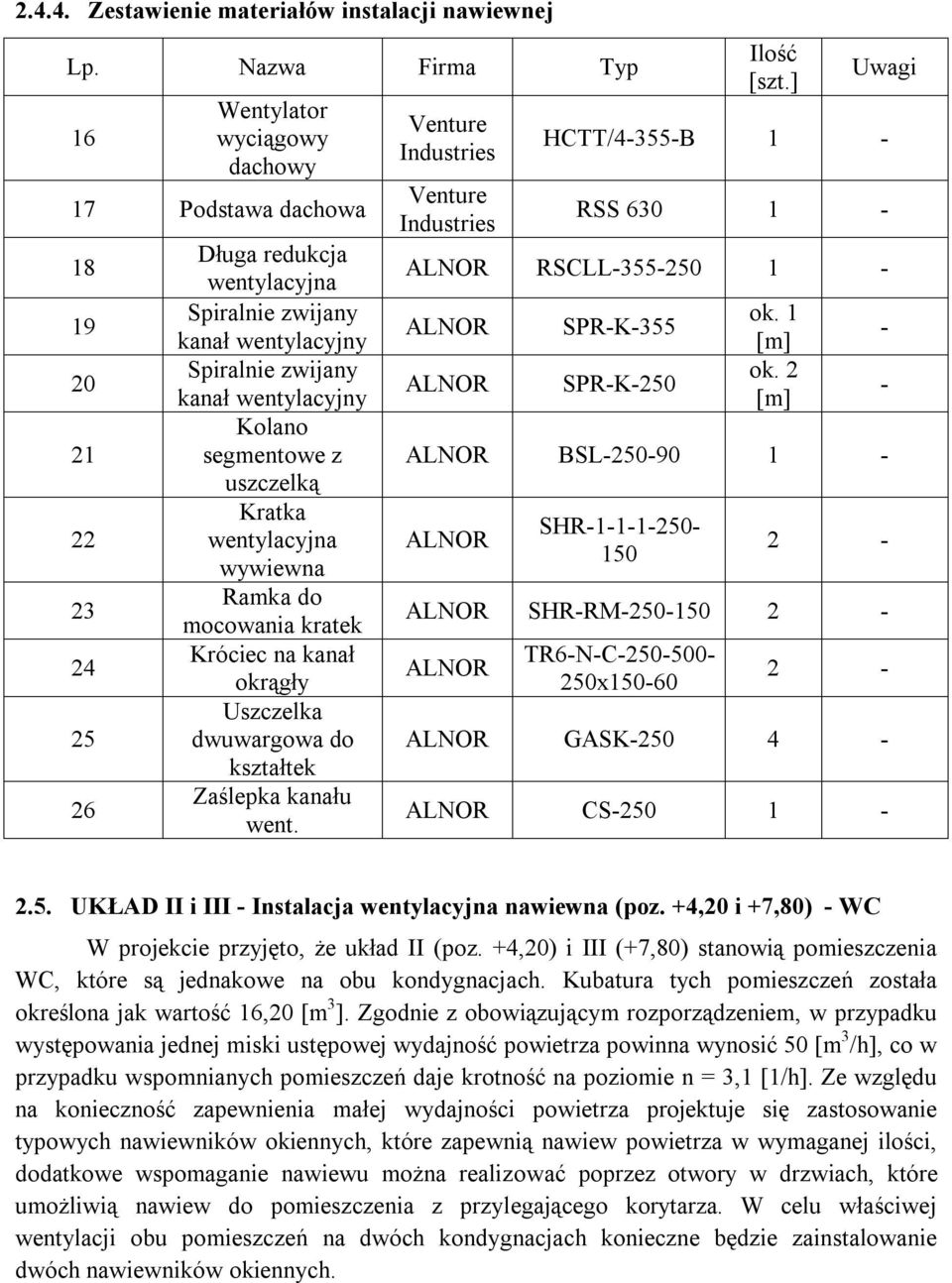

14 Zestawienie materiałów instalacji nawiewnej Lp. Nazwa Firma Typ 16 Wentylator wyciągowy dachowy 17 Podstawa dachowa Długa redukcja wentylacyjna Spiralnie zwijany kanał wentylacyjny Spiralnie zwijany kanał wentylacyjny Kolano segmentowe z uszczelką Kratka wentylacyjna wywiewna Ramka do mocowania kratek Króciec na kanał okrągły Uszczelka dwuwargowa do kształtek Zaślepka kanału went. Venture Industries Venture Industries Ilość [szt.] Uwagi HCTT/4-355-B 1 - RSS ALNOR RSCLL ALNOR ALNOR SPR-K-355 SPR-K-250 ok. 1 [m] ok. 2 [m] ALNOR BSL ALNOR SHR ALNOR SHR-RM ALNOR TR6-N-C x ALNOR GASK ALNOR CS UKŁAD II i III - Instalacja wentylacyjna nawiewna (poz. +4,20 i +7,80) - WC W projekcie przyjęto, że układ II (poz. +4,20) i III (+7,80) stanowią pomieszczenia WC, które są jednakowe na obu kondygnacjach. Kubatura tych pomieszczeń została określona jak wartość 16,20 [m 3 ]. Zgodnie z obowiązującym rozporządzeniem, w przypadku występowania jednej miski ustępowej wydajność powietrza powinna wynosić 50 [m 3 /h], co w przypadku wspomnianych pomieszczeń daje krotność na poziomie n = 3,1 [1/h]. Ze względu na konieczność zapewnienia małej wydajności powietrza projektuje się zastosowanie typowych nawiewników okiennych, które zapewnią nawiew powietrza w wymaganej ilości, dodatkowe wspomaganie nawiewu można realizować poprzez otwory w drzwiach, które umożliwią nawiew do pomieszczenia z przylegającego korytarza. W celu właściwej wentylacji obu pomieszczeń na dwóch kondygnacjach konieczne będzie zainstalowanie dwóch nawiewników okiennych.

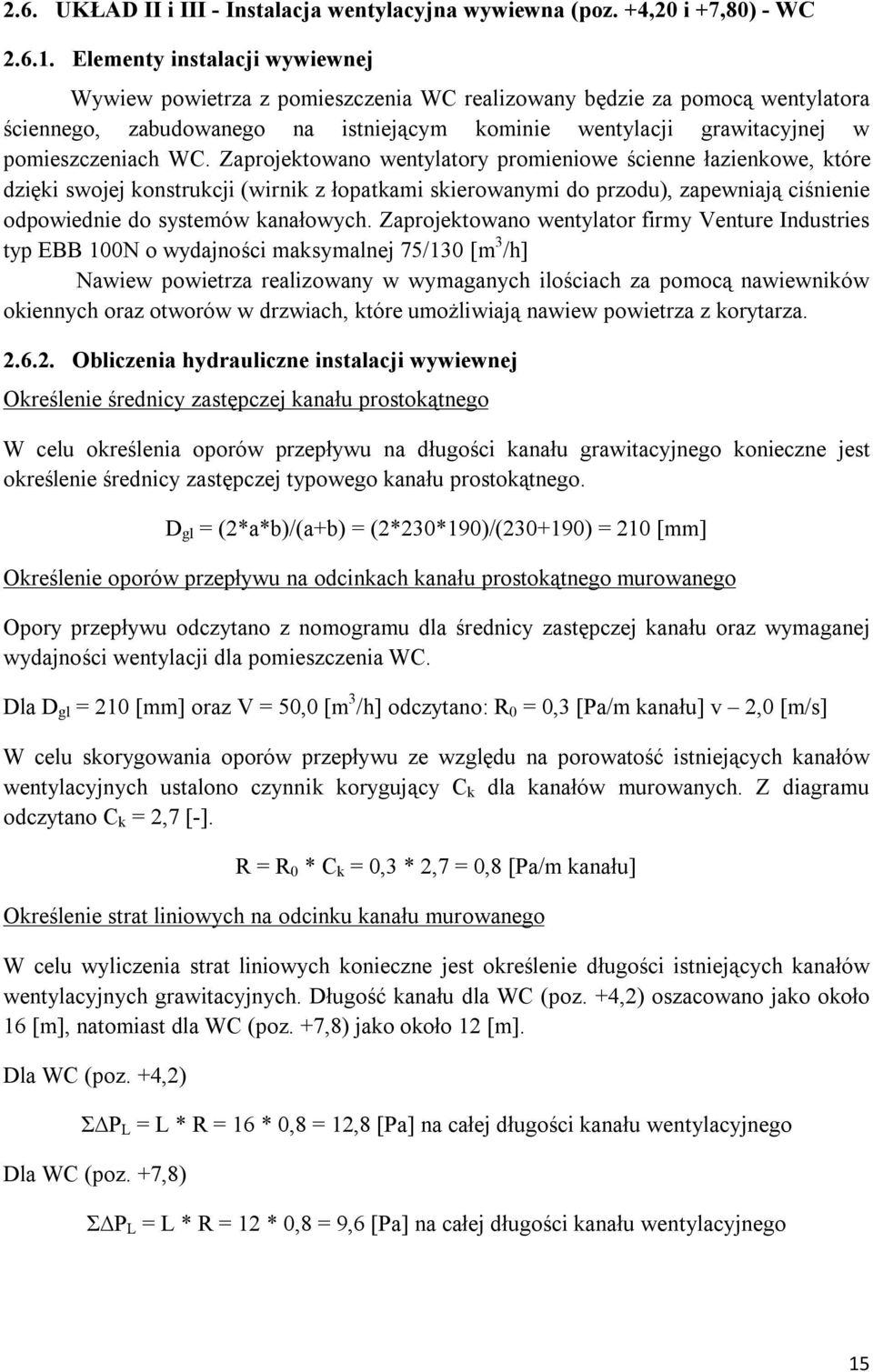

15 2.6. UKŁAD II i III - Instalacja wentylacyjna wywiewna (poz. +4,20 i +7,80) - WC Elementy instalacji wywiewnej Wywiew powietrza z pomieszczenia WC realizowany będzie za pomocą wentylatora ściennego, zabudowanego na istniejącym kominie wentylacji grawitacyjnej w pomieszczeniach WC. Zaprojektowano wentylatory promieniowe ścienne łazienkowe, które dzięki swojej konstrukcji (wirnik z łopatkami skierowanymi do przodu), zapewniają ciśnienie odpowiednie do systemów kanałowych. Zaprojektowano wentylator firmy Venture Industries typ EBB 100N o wydajności maksymalnej 75/130 [m 3 /h] Nawiew powietrza realizowany w wymaganych ilościach za pomocą nawiewników okiennych oraz otworów w drzwiach, które umożliwiają nawiew powietrza z korytarza Obliczenia hydrauliczne instalacji wywiewnej Określenie średnicy zastępczej kanału prostokątnego W celu określenia oporów przepływu na długości kanału grawitacyjnego konieczne jest określenie średnicy zastępczej typowego kanału prostokątnego. D gl = (2*a*b)/(a+b) = (2*230*190)/( ) = 210 [mm] Określenie oporów przepływu na odcinkach kanału prostokątnego murowanego Opory przepływu odczytano z nomogramu dla średnicy zastępczej kanału oraz wymaganej wydajności wentylacji dla pomieszczenia WC. Dla D gl = 210 [mm] oraz V = 50,0 [m 3 /h] odczytano: R 0 = 0,3 [Pa/m kanału] v 2,0 [m/s] W celu skorygowania oporów przepływu ze względu na porowatość istniejących kanałów wentylacyjnych ustalono czynnik korygujący C k dla kanałów murowanych. Z diagramu odczytano C k = 2,7 [-]. R = R 0 * C k = 0,3 * 2,7 = 0,8 [Pa/m kanału] Określenie strat liniowych na odcinku kanału murowanego W celu wyliczenia strat liniowych konieczne jest określenie długości istniejących kanałów wentylacyjnych grawitacyjnych. Długość kanału dla WC (poz. +4,2) oszacowano jako około 16 [m], natomiast dla WC (poz. +7,8) jako około 12 [m]. Dla WC (poz. +4,2) Σ P L = L * R = 16 * 0,8 = 12,8 [Pa] na całej długości kanału wentylacyjnego Dla WC (poz. +7,8) Σ P L = L * R = 12 * 0,8 = 9,6 [Pa] na całej długości kanału wentylacyjnego 15

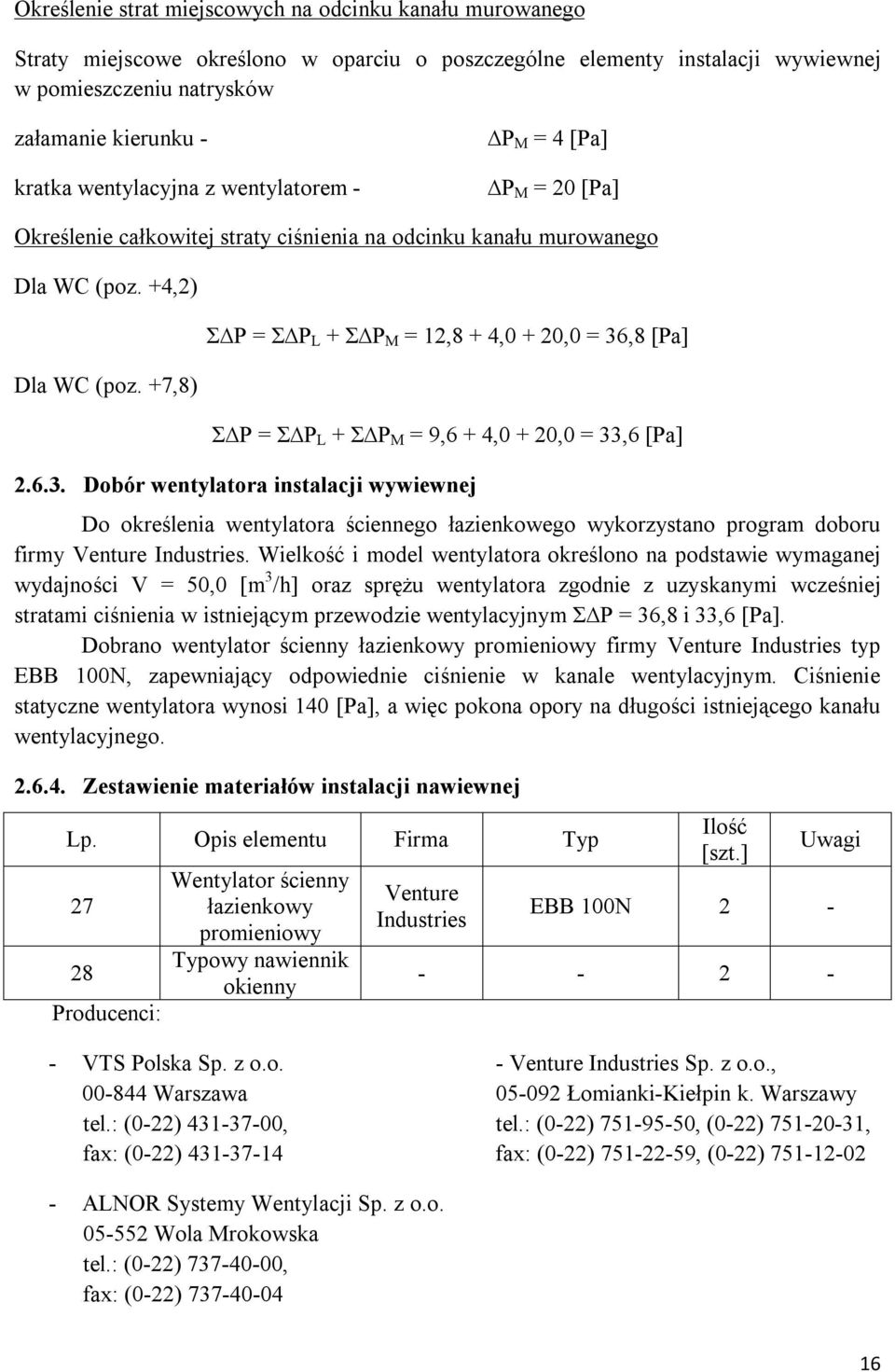

16 Określenie strat miejscowych na odcinku kanału murowanego Straty miejscowe określono w oparciu o poszczególne elementy instalacji wywiewnej w pomieszczeniu natrysków załamanie kierunku - kratka wentylacyjna z wentylatorem - P M = 4 [Pa] P M = 20 [Pa] Określenie całkowitej straty ciśnienia na odcinku kanału murowanego Dla WC (poz. +4,2) Dla WC (poz. +7,8) Σ P = Σ P L + Σ P M = 12,8 + 4,0 + 20,0 = 36,8 [Pa] Σ P = Σ P L + Σ P M = 9,6 + 4,0 + 20,0 = 33,6 [Pa] Dobór wentylatora instalacji wywiewnej Do określenia wentylatora ściennego łazienkowego wykorzystano program doboru firmy Venture Industries. Wielkość i model wentylatora określono na podstawie wymaganej wydajności V = 50,0 [m 3 /h] oraz sprężu wentylatora zgodnie z uzyskanymi wcześniej stratami ciśnienia w istniejącym przewodzie wentylacyjnym Σ P = 36,8 i 33,6 [Pa]. Dobrano wentylator ścienny łazienkowy promieniowy firmy Venture Industries typ EBB 100N, zapewniający odpowiednie ciśnienie w kanale wentylacyjnym. Ciśnienie statyczne wentylatora wynosi 140 [Pa], a więc pokona opory na długości istniejącego kanału wentylacyjnego Zestawienie materiałów instalacji nawiewnej Lp. Opis elementu Firma Typ Producenci: Wentylator ścienny łazienkowy promieniowy Typowy nawiennik okienny Venture Industries Ilość [szt.] Uwagi EBB 100N VTS Polska Sp. z o.o. - Venture Industries Sp. z o.o., Warszawa Łomianki-Kiełpin k. Warszawy tel.: (0-22) , tel.: (0-22) , (0-22) , fax: (0-22) fax: (0-22) , (0-22) ALNOR Systemy Wentylacji Sp. z o.o Wola Mrokowska tel.: (0-22) , fax: (0-22)
