1 INSTRUKCJA OBSŁUGI AC2400 DWUPASMOWY GIGABITOWY ROUTER WI-FI Model nr E8350

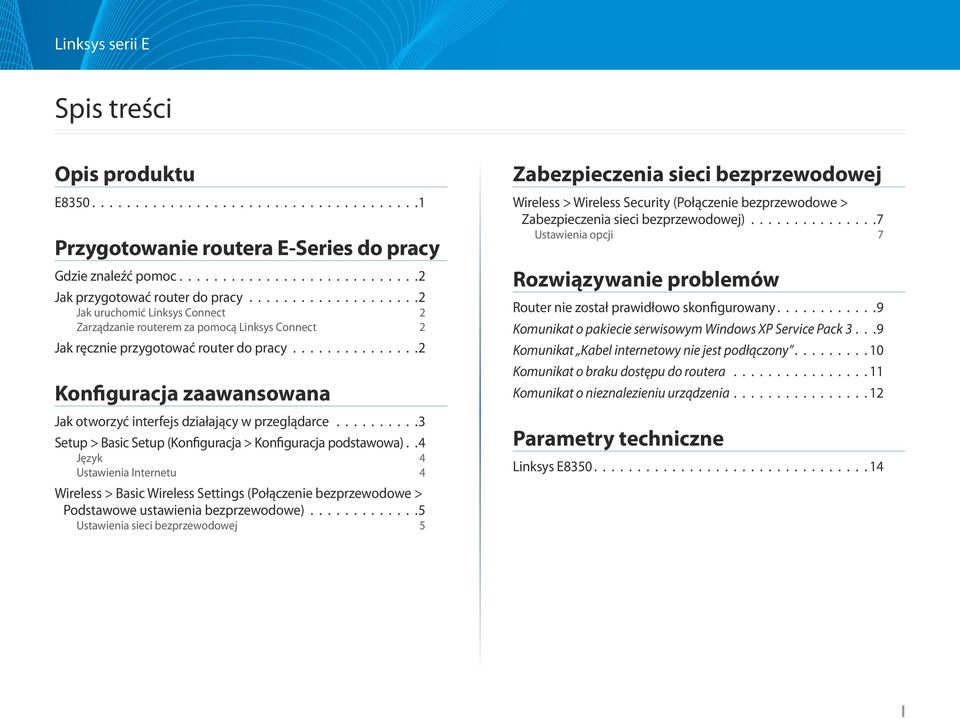

2 Spis treści Opis produktu E Przygotowanie routera E-Series do pracy Gdzie znaleźć pomoc Jak przygotować router do pracy Jak uruchomić Linksys Connect 2 Zarządzanie routerem za pomocą Linksys Connect 2 Jak ręcznie przygotować router do pracy Konfiguracja zaawansowana Jak otworzyć interfejs działający w przeglądarce Setup > Basic Setup (Konfiguracja > Konfiguracja podstawowa). 4 Język 4 Ustawienia Internetu 4 Wireless > Basic Wireless Settings (Połączenie bezprzewodowe > Podstawowe ustawienia bezprzewodowe) Ustawienia sieci bezprzewodowej 5 Zabezpieczenia sieci bezprzewodowej Wireless > Wireless Security (Połączenie bezprzewodowe > Zabezpieczenia sieci bezprzewodowej) Ustawienia opcji 7 Rozwiązywanie problemów Router nie został prawidłowo skonfigurowany Komunikat o pakiecie serwisowym Windows XP Service Pack Komunikat Kabel internetowy nie jest podłączony Komunikat o braku dostępu do routera Komunikat o nieznalezieniu urządzenia Parametry techniczne Linksys E I

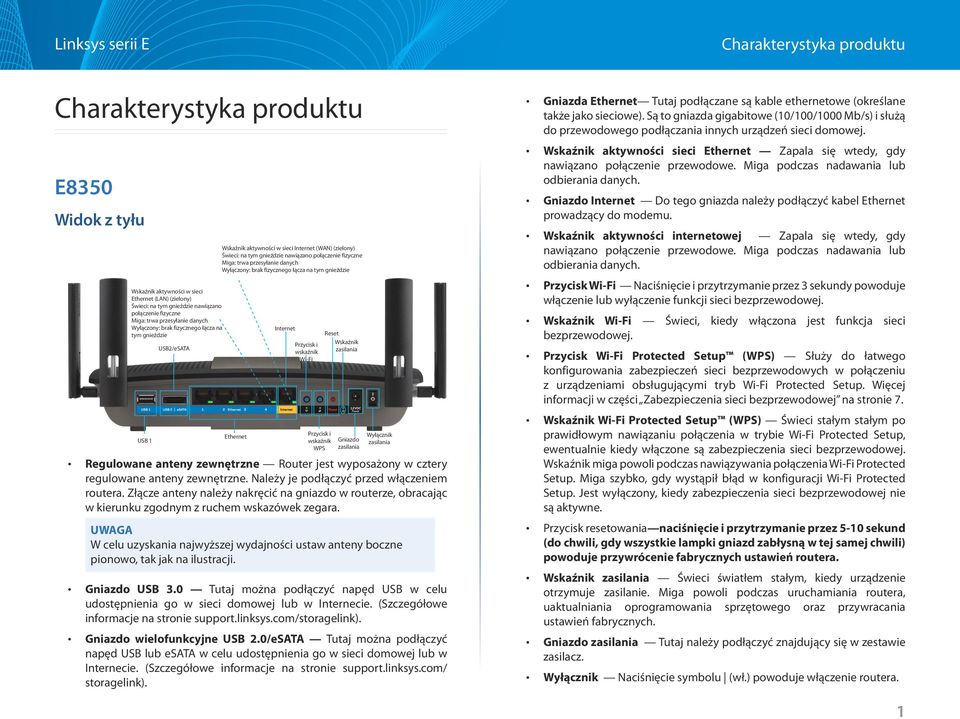

3 Charakterystyka produktu Charakterystyka produktu E8350 Widok z tyłu Wskaźnik aktywności w sieci Ethernet (LAN) (zielony) Świeci: na tym gnieździe nawiązano połączenie fizyczne Miga: trwa przesyłanie danych Wyłączony: brak fizycznego łącza na tym gnieździe USB 1 USB2/eSATA Wskaźnik aktywności w sieci Internet (WAN) (zielony) Świeci: na tym gnieździe nawiązano połączenie fizyczne Miga: trwa przesyłanie danych Wyłączony: brak fizycznego łącza na tym gnieździe Ethernet Internet Przycisk i wskaźnik Wi-Fi Przycisk i wskaźnik WPS Reset Wskaźnik zasilania Gniazdo zasilania Wyłącznik zasilania Regulowane anteny zewnętrzne Router jest wyposażony w cztery regulowane anteny zewnętrzne. Należy je podłączyć przed włączeniem routera. Złącze anteny należy nakręcić na gniazdo w routerze, obracając w kierunku zgodnym z ruchem wskazówek zegara. UWAGA W celu uzyskania najwyższej wydajności ustaw anteny boczne pionowo, tak jak na ilustracji. Gniazdo USB 3.0 Tutaj można podłączyć napęd USB w celu udostępnienia go w sieci domowej lub w Internecie. (Szczegółowe informacje na stronie support.linksys.com/storagelink). Gniazdo wielofunkcyjne USB 2.0/eSATA Tutaj można podłączyć napęd USB lub esata w celu udostępnienia go w sieci domowej lub w Internecie. (Szczegółowe informacje na stronie support.linksys.com/ storagelink). Gniazda Ethernet Tutaj podłączane są kable ethernetowe (określane także jako sieciowe). Są to gniazda gigabitowe (10/100/1000 Mb/s) i służą do przewodowego podłączania innych urządzeń sieci domowej. Wskaźnik aktywności sieci Ethernet Zapala się wtedy, gdy nawiązano połączenie przewodowe. Miga podczas nadawania lub odbierania danych. Gniazdo Internet Do tego gniazda należy podłączyć kabel Ethernet prowadzący do modemu. Wskaźnik aktywności internetowej Zapala się wtedy, gdy nawiązano połączenie przewodowe. Miga podczas nadawania lub odbierania danych. Przycisk Wi-Fi Naciśnięcie i przytrzymanie przez 3 sekundy powoduje włączenie lub wyłączenie funkcji sieci bezprzewodowej. Wskaźnik Wi-Fi Świeci, kiedy włączona jest funkcja sieci bezprzewodowej. Przycisk Wi-Fi Protected Setup (WPS) Służy do łatwego konfigurowania zabezpieczeń sieci bezprzewodowych w połączeniu z urządzeniami obsługującymi tryb Wi-Fi Protected Setup. Więcej informacji w części Zabezpieczenia sieci bezprzewodowej na stronie 7. Wskaźnik Wi-Fi Protected Setup (WPS) Świeci stałym stałym po prawidłowym nawiązaniu połączenia w trybie Wi-Fi Protected Setup, ewentualnie kiedy włączone są zabezpieczenia sieci bezprzewodowej. Wskaźnik miga powoli podczas nawiązywania połączenia Wi-Fi Protected Setup. Miga szybko, gdy wystąpił błąd w konfiguracji Wi Fi Protected Setup. Jest wyłączony, kiedy zabezpieczenia sieci bezprzewodowej nie są aktywne. Przycisk resetowania naciśnięcie i przytrzymanie przez 5-10 sekund (do chwili, gdy wszystkie lampki gniazd zabłysną w tej samej chwili) powoduje przywrócenie fabrycznych ustawień routera. Wskaźnik zasilania Świeci światłem stałym, kiedy urządzenie otrzymuje zasilanie. Miga powoli podczas uruchamiania routera, uaktualniania oprogramowania sprzętowego oraz przywracania ustawień fabrycznych. Gniazdo zasilania Tutaj należy podłączyć znajdujący się w zestawie zasilacz. Wyłącznik Naciśnięcie symbolu (wł.) powoduje włączenie routera. 1

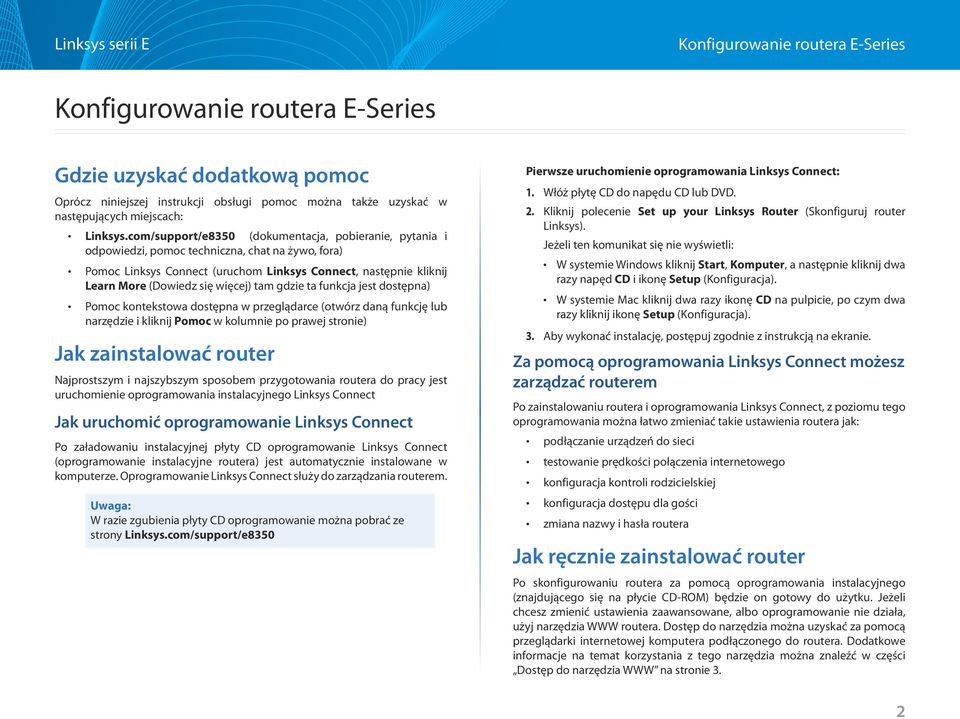

4 Konfigurowanie routera E-Series Konfigurowanie routera E-Series Gdzie uzyskać dodatkową pomoc Oprócz niniejszej instrukcji obsługi pomoc można także uzyskać w następujących miejscach: Linksys.com/support/e8350 (dokumentacja, pobieranie, pytania i odpowiedzi, pomoc techniczna, chat na żywo, fora) Pomoc Linksys Connect (uruchom Linksys Connect, następnie kliknij Learn More (Dowiedz się więcej) tam gdzie ta funkcja jest dostępna) Pomoc kontekstowa dostępna w przeglądarce (otwórz daną funkcję lub narzędzie i kliknij Pomoc w kolumnie po prawej stronie) Jak zainstalować router Najprostszym i najszybszym sposobem przygotowania routera do pracy jest uruchomienie oprogramowania instalacyjnego Linksys Connect Jak uruchomić oprogramowanie Linksys Connect Po załadowaniu instalacyjnej płyty CD oprogramowanie Linksys Connect (oprogramowanie instalacyjne routera) jest automatycznie instalowane w komputerze. Oprogramowanie Linksys Connect służy do zarządzania routerem. Uwaga: W razie zgubienia płyty CD oprogramowanie można pobrać ze strony Linksys.com/support/e8350 Pierwsze uruchomienie oprogramowania Linksys Connect: 1. Włóż płytę CD do napędu CD lub DVD. 2. Kliknij polecenie Set up your Linksys Router (Skonfiguruj router Linksys). Jeżeli ten komunikat się nie wyświetli: W systemie Windows kliknij Start, Komputer, a następnie kliknij dwa razy napęd CD i ikonę Setup (Konfiguracja). W systemie Mac kliknij dwa razy ikonę CD na pulpicie, po czym dwa razy kliknij ikonę Setup (Konfiguracja). 3. Aby wykonać instalację, postępuj zgodnie z instrukcją na ekranie. Za pomocą oprogramowania Linksys Connect możesz zarządzać routerem Po zainstalowaniu routera i oprogramowania Linksys Connect, z poziomu tego oprogramowania można łatwo zmieniać takie ustawienia routera jak: podłączanie urządzeń do sieci testowanie prędkości połączenia internetowego konfiguracja kontroli rodzicielskiej konfiguracja dostępu dla gości zmiana nazwy i hasła routera Jak ręcznie zainstalować router Po skonfigurowaniu routera za pomocą oprogramowania instalacyjnego (znajdującego się na płycie CD-ROM) będzie on gotowy do użytku. Jeżeli chcesz zmienić ustawienia zaawansowane, albo oprogramowanie nie działa, użyj narzędzia WWW routera. Dostęp do narzędzia można uzyskać za pomocą przeglądarki internetowej komputera podłączonego do routera. Dodatkowe informacje na temat korzystania z tego narzędzia można znaleźć w części Dostęp do narzędzia WWW na stronie 3. 2

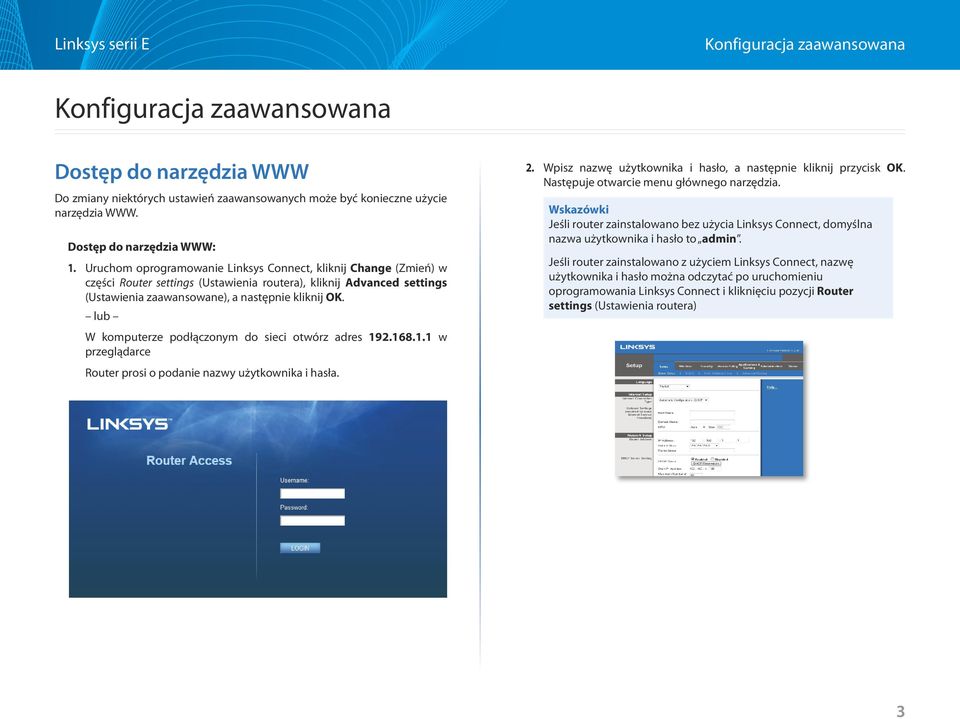

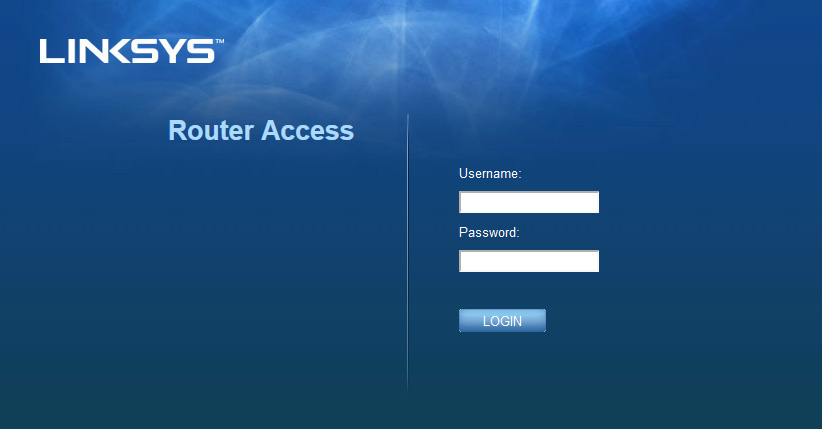

5 Konfiguracja zaawansowana Konfiguracja zaawansowana Dostęp do narzędzia WWW Do zmiany niektórych ustawień zaawansowanych może być konieczne użycie narzędzia WWW. Dostęp do narzędzia WWW: 1. Uruchom oprogramowanie Linksys Connect, kliknij Change (Zmień) w części Router settings (Ustawienia routera), kliknij Advanced settings (Ustawienia zaawansowane), a następnie kliknij OK. lub W komputerze podłączonym do sieci otwórz adres w przeglądarce Router prosi o podanie nazwy użytkownika i hasła. 2. Wpisz nazwę użytkownika i hasło, a następnie kliknij przycisk OK. Następuje otwarcie menu głównego narzędzia. Wskazówki Jeśli router zainstalowano bez użycia Linksys Connect, domyślna nazwa użytkownika i hasło to admin. Jeśli router zainstalowano z użyciem Linksys Connect, nazwę użytkownika i hasło można odczytać po uruchomieniu oprogramowania Linksys Connect i kliknięciu pozycji Router settings (Ustawienia routera) 3

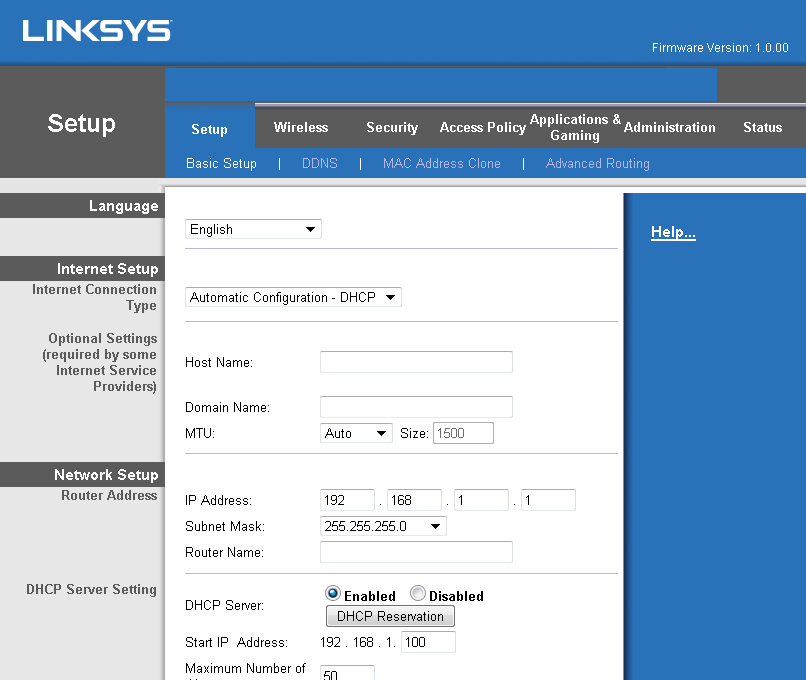

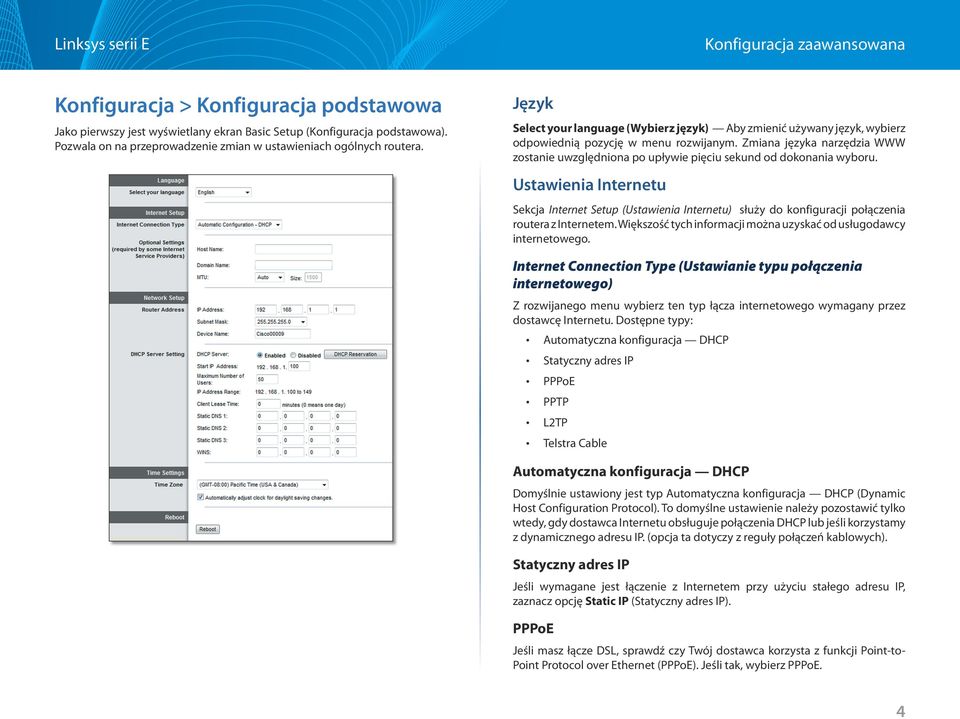

6 Konfiguracja zaawansowana Konfiguracja > Konfiguracja podstawowa Jako pierwszy jest wyświetlany ekran Basic Setup (Konfiguracja podstawowa). Pozwala on na przeprowadzenie zmian w ustawieniach ogólnych routera. Język Select your language (Wybierz język) Aby zmienić używany język, wybierz odpowiednią pozycję w menu rozwijanym. Zmiana języka narzędzia WWW zostanie uwzględniona po upływie pięciu sekund od dokonania wyboru. Ustawienia Internetu Sekcja Internet Setup (Ustawienia Internetu) służy do konfiguracji połączenia routera z Internetem. Większość tych informacji można uzyskać od usługodawcy internetowego. Internet Connection Type (Ustawianie typu połączenia internetowego) Z rozwijanego menu wybierz ten typ łącza internetowego wymagany przez dostawcę Internetu. Dostępne typy: Automatyczna konfiguracja DHCP Statyczny adres IP PPPoE PPTP L2TP Telstra Cable Automatyczna konfiguracja DHCP Domyślnie ustawiony jest typ Automatyczna konfiguracja DHCP (Dynamic Host Configuration Protocol). To domyślne ustawienie należy pozostawić tylko wtedy, gdy dostawca Internetu obsługuje połączenia DHCP lub jeśli korzystamy z dynamicznego adresu IP. (opcja ta dotyczy z reguły połączeń kablowych). Statyczny adres IP Jeśli wymagane jest łączenie z Internetem przy użyciu stałego adresu IP, zaznacz opcję Static IP (Statyczny adres IP). PPPoE Jeśli masz łącze DSL, sprawdź czy Twój dostawca korzysta z funkcji Point-to- Point Protocol over Ethernet (PPPoE). Jeśli tak, wybierz PPPoE. 4

7 Konfiguracja zaawansowana PPTP Usługa PPTP (Point-to-Point Tunneling Protocol) odnosi się przede wszystkim do połączeń w Europie. Jeśli połączenie PPTP obsługuje protokół DHCP lub dynamiczny adres IP, wybierz opcję Obtain an IP Address Automatically (Uzyskaj adres IP automatycznie). Aby łączyć się z Internetem przy użyciu stałego adresu IP, wybierz opcję Specify an IP Address (Określ adres IP) i skonfiguruj następujące ustawienia L2TP Usługa L2TP (Layer 2 Tunneling Protocol) odnosi się przede wszystkim do połączeń w Izraelu. Telstra Cable Usługa Telstra Cable odnosi się przede wszystkim do połączeń w Australii. Połączenie na żądanie i utrzymywanie połączenia Opcje Connect on Demand (Połączenie na żądanie) i Keep Alive (Utrzymywanie połączenia) pozwalają określić, czy router ma się łączyć z Internetem tylko w razie konieczności (co jest przydatne wtedy, gdy dostawca Internetu nalicza opłaty za czas korzystania), czy też router ma być połączony stale. Wybierz właściwą opcję. Połączenie bezprzewodowe > Podstawowe ustawienia bezprzewodowe Ustawienia podstawowe sieci bezprzewodowych konfigurowane są na tym ekranie. Uwaga Po skonfigurowaniu sieci bezprzewodowych należy skonfigurować zabezpieczenia sieci. Ustawienia sieci bezprzewodowej Tryb sieci Tutaj można wybrać standardy sieci bezprzewodowej, które będą obsługiwane przez sieć. Mixed (Mieszany) Jeśli w sieci używane są urządzenia zgodne ze standardami Wireless-N, Wireless-G i Wireless-B, zachowaj ustawienie domyślnemixed (Mieszany). Wireless-B/G Only (Tylko Wireless-B/G) Jeśli w sieci używane są urządzenia zgodne ze standardami Wireless-B i Wireless-G (2,4 GHz), zaznacz opcję Wireless-B/G Only (Tylko Wireless-B/G). Wireless-B Only (Tylko Wireless-B) Jeśli w sieci używane są tylko urządzenia zgodne ze standardem Wireless-B, zaznacz opcję Wireless-B Only (Tylko Wireless-B). Wireless-G Only (Tylko Wireless-G) Jeśli w sieci używane są tylko urządzenia zgodne ze standardem Wireless-G, zaznacz opcję Wireless-G Only (Tylko Wireless-G). Wireless-N Only (Tylko Wireless-N) Jeśli w sieci używane są tylko urządzenia zgodne ze standardem Wireless-N (2,4 GHz), zaznacz opcję Wireless-N Only (Tylko Wireless-N). 5

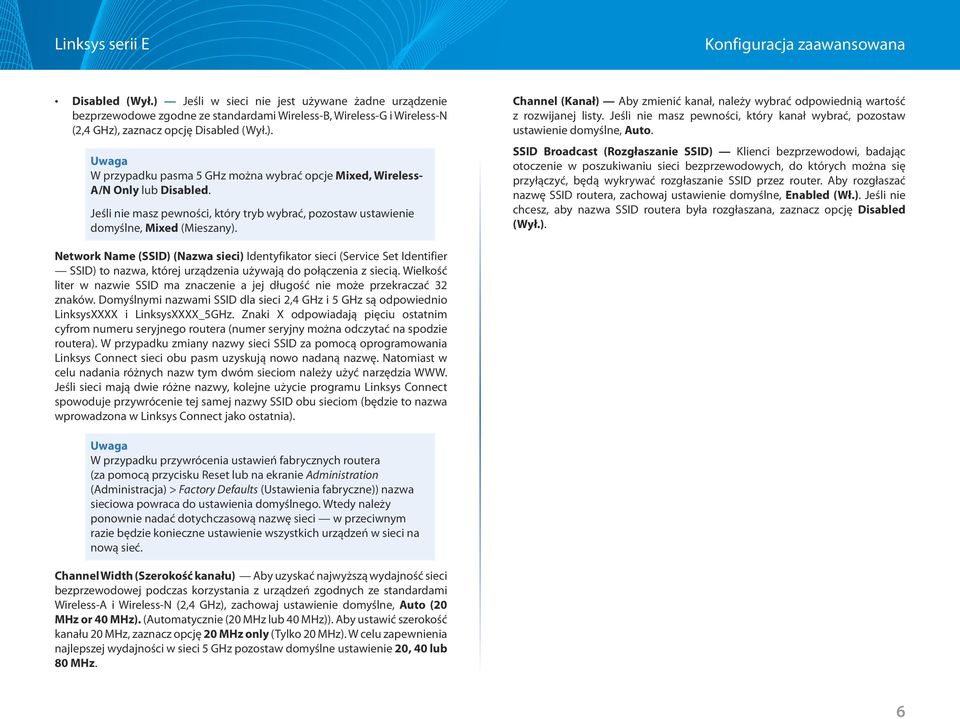

8 Konfiguracja zaawansowana Disabled (Wył.) Jeśli w sieci nie jest używane żadne urządzenie bezprzewodowe zgodne ze standardami Wireless-B, Wireless-G i Wireless-N (2,4 GHz), zaznacz opcję Disabled (Wył.). Uwaga W przypadku pasma 5 GHz można wybrać opcje Mixed, Wireless- A/N Only lub Disabled. Jeśli nie masz pewności, który tryb wybrać, pozostaw ustawienie domyślne, Mixed (Mieszany). Channel (Kanał) Aby zmienić kanał, należy wybrać odpowiednią wartość z rozwijanej listy. Jeśli nie masz pewności, który kanał wybrać, pozostaw ustawienie domyślne, Auto. SSID Broadcast (Rozgłaszanie SSID) Klienci bezprzewodowi, badając otoczenie w poszukiwaniu sieci bezprzewodowych, do których można się przyłączyć, będą wykrywać rozgłaszanie SSID przez router. Aby rozgłaszać nazwę SSID routera, zachowaj ustawienie domyślne, Enabled (Wł.). Jeśli nie chcesz, aby nazwa SSID routera była rozgłaszana, zaznacz opcję Disabled (Wył.). Network Name (SSID) (Nazwa sieci) Identyfikator sieci (Service Set Identifier SSID) to nazwa, której urządzenia używają do połączenia z siecią. Wielkość liter w nazwie SSID ma znaczenie a jej długość nie może przekraczać 32 znaków. Domyślnymi nazwami SSID dla sieci 2,4 GHz i 5 GHz są odpowiednio LinksysXXXX i LinksysXXXX_5GHz. Znaki X odpowiadają pięciu ostatnim cyfrom numeru seryjnego routera (numer seryjny można odczytać na spodzie routera). W przypadku zmiany nazwy sieci SSID za pomocą oprogramowania Linksys Connect sieci obu pasm uzyskują nowo nadaną nazwę. Natomiast w celu nadania różnych nazw tym dwóm sieciom należy użyć narzędzia WWW. Jeśli sieci mają dwie różne nazwy, kolejne użycie programu Linksys Connect spowoduje przywrócenie tej samej nazwy SSID obu sieciom (będzie to nazwa wprowadzona w Linksys Connect jako ostatnia). Uwaga W przypadku przywrócenia ustawień fabrycznych routera (za pomocą przycisku Reset lub na ekranie Administration (Administracja) > Factory Defaults (Ustawienia fabryczne)) nazwa sieciowa powraca do ustawienia domyślnego. Wtedy należy ponownie nadać dotychczasową nazwę sieci w przeciwnym razie będzie konieczne ustawienie wszystkich urządzeń w sieci na nową sieć. Channel Width (Szerokość kanału) Aby uzyskać najwyższą wydajność sieci bezprzewodowej podczas korzystania z urządzeń zgodnych ze standardami Wireless-A i Wireless-N (2,4 GHz), zachowaj ustawienie domyślne, Auto (20 MHz or 40 MHz). (Automatycznie (20 MHz lub 40 MHz)). Aby ustawić szerokość kanału 20 MHz, zaznacz opcję 20 MHz only (Tylko 20 MHz). W celu zapewnienia najlepszej wydajności w sieci 5 GHz pozostaw domyślne ustawienie 20, 40 lub 80 MHz. 6

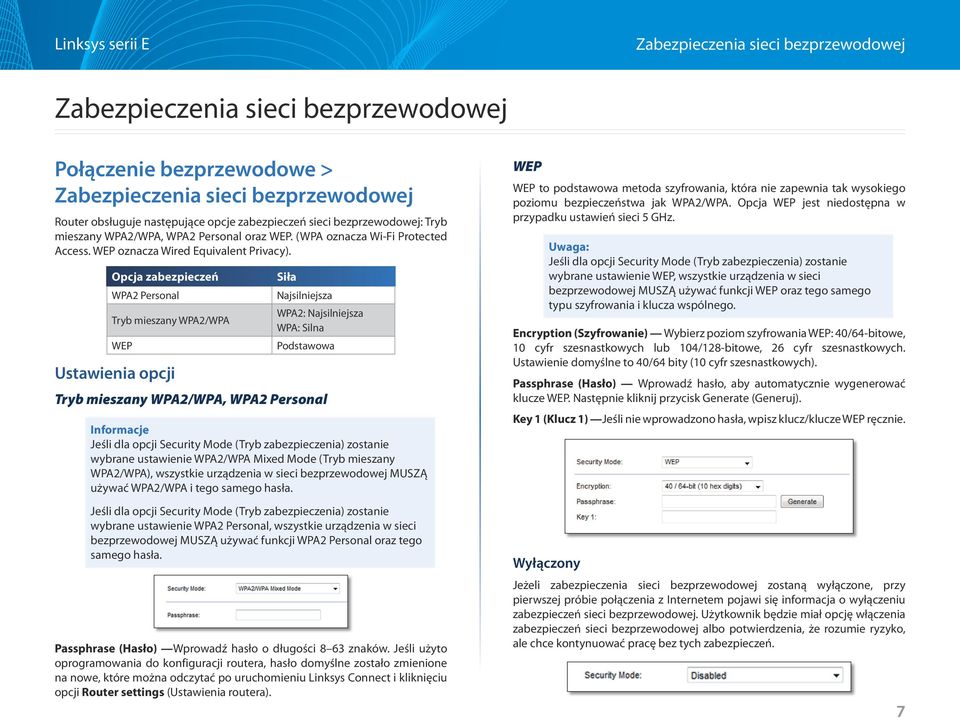

9 Zabezpieczenia sieci bezprzewodowej Zabezpieczenia sieci bezprzewodowej Połączenie bezprzewodowe > Zabezpieczenia sieci bezprzewodowej Router obsługuje następujące opcje zabezpieczeń sieci bezprzewodowej: Tryb mieszany WPA2/WPA, WPA2 Personal oraz WEP. (WPA oznacza Wi-Fi Protected Access. WEP oznacza Wired Equivalent Privacy). Opcja zabezpieczeń WPA2 Personal Tryb mieszany WPA2/WPA WEP Ustawienia opcji Siła Najsilniejsza WPA2: Najsilniejsza WPA: Silna Podstawowa Tryb mieszany WPA2/WPA, WPA2 Personal Informacje Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie WPA2/WPA Mixed Mode (Tryb mieszany WPA2/WPA), wszystkie urządzenia w sieci bezprzewodowej MUSZĄ używać WPA2/WPA i tego samego hasła. Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie WPA2 Personal, wszystkie urządzenia w sieci bezprzewodowej MUSZĄ używać funkcji WPA2 Personal oraz tego samego hasła. Passphrase (Hasło) Wprowadź hasło o długości 8 63 znaków. Jeśli użyto oprogramowania do konfiguracji routera, hasło domyślne zostało zmienione na nowe, które można odczytać po uruchomieniu Linksys Connect i kliknięciu opcji Router settings (Ustawienia routera). WEP WEP to podstawowa metoda szyfrowania, która nie zapewnia tak wysokiego poziomu bezpieczeństwa jak WPA2/WPA. Opcja WEP jest niedostępna w przypadku ustawień sieci 5 GHz. Uwaga: Jeśli dla opcji Security Mode (Tryb zabezpieczenia) zostanie wybrane ustawienie WEP, wszystkie urządzenia w sieci bezprzewodowej MUSZĄ używać funkcji WEP oraz tego samego typu szyfrowania i klucza wspólnego. Encryption (Szyfrowanie) Wybierz poziom szyfrowania WEP: 40/64-bitowe, 10 cyfr szesnastkowych lub 104/128-bitowe, 26 cyfr szesnastkowych. Ustawienie domyślne to 40/64 bity (10 cyfr szesnastkowych). Passphrase (Hasło) Wprowadź hasło, aby automatycznie wygenerować klucze WEP. Następnie kliknij przycisk Generate (Generuj). Key 1 (Klucz 1) Jeśli nie wprowadzono hasła, wpisz klucz/klucze WEP ręcznie. Wyłączony Jeżeli zabezpieczenia sieci bezprzewodowej zostaną wyłączone, przy pierwszej próbie połączenia z Internetem pojawi się informacja o wyłączeniu zabezpieczeń sieci bezprzewodowej. Użytkownik będzie miał opcję włączenia zabezpieczeń sieci bezprzewodowej albo potwierdzenia, że rozumie ryzyko, ale chce kontynuować pracę bez tych zabezpieczeń. 7

10 Rozwiązywanie problemów Rozwiązywanie problemów W tym rozdziale opisujemy sposoby rozwiązywania typowych problemów związanych z konfiguracją i łącznością z Internetem. Na płycie CD routera znajduje się oprogramowanie Linksys Connect służące do łatwego podłączania urządzeń sieciowych, zmieniania ustawień routera, kontrolowania dostępu gościnnego, włączania blokady rodzicielskiej i nawiązywania połączenia z Internetem. W ramach procesu instalacyjnego oprogramowanie Linksys Connect jest także instalowane w komputerze. W tym rozdziale zamieszczono wskazówki pozwalające znaleźć rozwiązanie, jeśli z jakiegoś powodu nie można dokończyć instalowania oprogramowania Linksys Connect. Jak uruchomić oprogramowanie Linksys Connect po instalacji Po załadowaniu instalacyjnej płyty CD oprogramowanie Linksys Connect jest automatycznie instalowane w komputerze. Za pomocą tego oprogramowania można łatwo zarządzać siecią. Uruchamianie oprogramowania Linksys Connect w komputerze z systemem Windows: 1. Kliknij Start, Wszystkie programy, a następnie Linksys Connect. Otwiera się główne menu oprogramowania Linksys Connect. Więcej pomocnych porad można znaleźć w naszych wyróżnianych zasobach pomocy technicznej pod adresem linksys.com/support. Uruchamianie oprogramowania Linksys Connect w komputerze z systemem Mac OS X: 1. Otwórz program Finder i kliknij pozycję Aplikację w panelu po lewej stronie. 2. Dwukrotnie kliknij ikonę Linksys Connect. Otwiera się główne menu oprogramowania Linksys Connect. 8

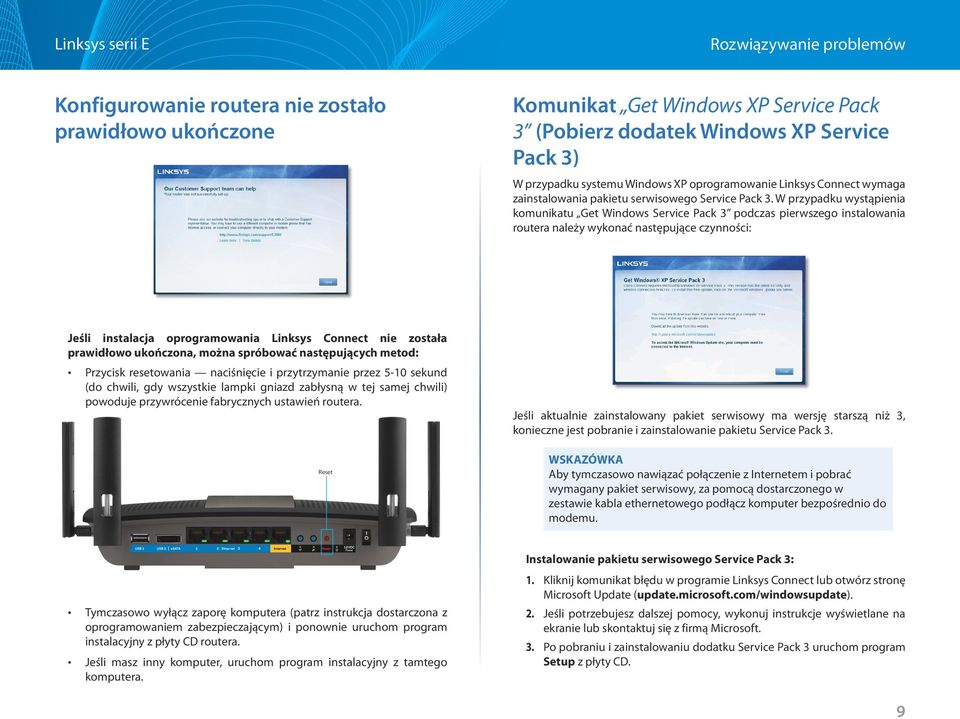

11 Rozwiązywanie problemów Konfigurowanie routera nie zostało prawidłowo ukończone Komunikat Get Windows XP Service Pack 3 (Pobierz dodatek Windows XP Service Pack 3) W przypadku systemu Windows XP oprogramowanie Linksys Connect wymaga zainstalowania pakietu serwisowego Service Pack 3. W przypadku wystąpienia komunikatu Get Windows Service Pack 3 podczas pierwszego instalowania routera należy wykonać następujące czynności: Jeśli instalacja oprogramowania Linksys Connect nie została prawidłowo ukończona, można spróbować następujących metod: Przycisk resetowania naciśnięcie i przytrzymanie przez 5-10 sekund (do chwili, gdy wszystkie lampki gniazd zabłysną w tej samej chwili) powoduje przywrócenie fabrycznych ustawień routera. Reset Jeśli aktualnie zainstalowany pakiet serwisowy ma wersję starszą niż 3, konieczne jest pobranie i zainstalowanie pakietu Service Pack 3. WSKAZÓWKA Aby tymczasowo nawiązać połączenie z Internetem i pobrać wymagany pakiet serwisowy, za pomocą dostarczonego w zestawie kabla ethernetowego podłącz komputer bezpośrednio do modemu. Tymczasowo wyłącz zaporę komputera (patrz instrukcja dostarczona z oprogramowaniem zabezpieczającym) i ponownie uruchom program instalacyjny z płyty CD routera. Jeśli masz inny komputer, uruchom program instalacyjny z tamtego komputera. Instalowanie pakietu serwisowego Service Pack 3: 1. Kliknij komunikat błędu w programie Linksys Connect lub otwórz stronę Microsoft Update (update.microsoft.com/windowsupdate). 2. Jeśli potrzebujesz dalszej pomocy, wykonuj instrukcje wyświetlane na ekranie lub skontaktuj się z firmą Microsoft. 3. Po pobraniu i zainstalowaniu dodatku Service Pack 3 uruchom program Setup z płyty CD. 9

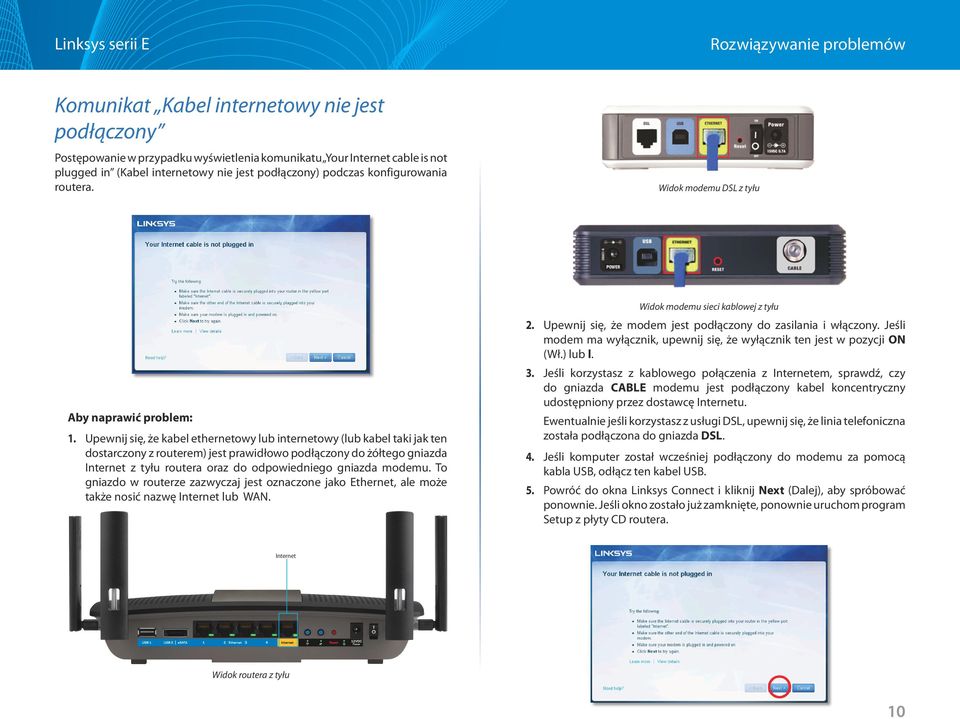

12 Rozwiązywanie problemów Komunikat Kabel internetowy nie jest podłączony Postępowanie w przypadku wyświetlenia komunikatu Your Internet cable is not plugged in (Kabel internetowy nie jest podłączony) podczas konfigurowania routera. Widok modemu DSL z tyłu Aby naprawić problem: 1. Upewnij się, że kabel ethernetowy lub internetowy (lub kabel taki jak ten dostarczony z routerem) jest prawidłowo podłączony do żółtego gniazda Internet z tyłu routera oraz do odpowiedniego gniazda modemu. To gniazdo w routerze zazwyczaj jest oznaczone jako Ethernet, ale może także nosić nazwę Internet lub WAN. Widok modemu sieci kablowej z tyłu 2. Upewnij się, że modem jest podłączony do zasilania i włączony. Jeśli modem ma wyłącznik, upewnij się, że wyłącznik ten jest w pozycji ON (Wł.) lub l. 3. Jeśli korzystasz z kablowego połączenia z Internetem, sprawdź, czy do gniazda CABLE modemu jest podłączony kabel koncentryczny udostępniony przez dostawcę Internetu. Ewentualnie jeśli korzystasz z usługi DSL, upewnij się, że linia telefoniczna została podłączona do gniazda DSL. 4. Jeśli komputer został wcześniej podłączony do modemu za pomocą kabla USB, odłącz ten kabel USB. 5. Powróć do okna Linksys Connect i kliknij Next (Dalej), aby spróbować ponownie. Jeśli okno zostało już zamknięte, ponownie uruchom program Setup z płyty CD routera. Internet Widok routera z tyłu 10

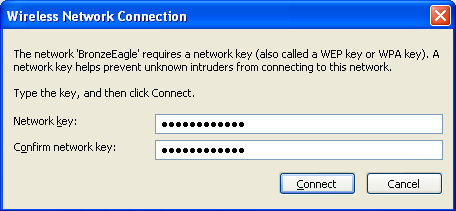

13 Rozwiązywanie problemów Komunikat Nie można uzyskać dostępu do routera Jeśli nie możesz uzyskać dostępu do routera, ponieważ komputer nie jest podłączony do sieci, wykonaj następujące czynności. 3. Kliknij nazwę odpowiedniej sieci, a następnie polecenie Połącz. W poniższym przykładzie komputer był podłączony do innej sieci bezprzewodowej o nazwie JimsRouter. Nazwa sieci tworzonej przez router Linksys E-Series, w tym przykładzie BronzeEagle jest pokazana jako zaznaczona. Aby uzyskać dostęp do routera, konieczne jest posiadanie połączenia z własną siecią domową. Jeśli masz bezprzewodowy dostęp do Internetu, możliwe jest, że przypadkowo dostęp ten realizowany jest przez inną sieć bezprzewodową. Naprawianie problemu w systemie Windows: 1. Na komputerze z systemem Windows należy kliknąć prawym przyciskiem myszy ikonę sieci bezprzewodowej na pasku zadań. 4. Jeżeli wymagane jest wprowadzenie klucza sieciowego, należy wpisać hasło (klucz zabezpieczeń) w polach Network key (Klucz sieciowy) oraz Confirm network key (Potwierdź klucz sieciowy), a następnie kliknij Connect (Połącz). 2. Kliknij opcję Wyświetl dostępne sieci bezprzewodowe. Wyświetlana jest lista sieci bezprzewodowych. Komputer nawiązuje połączenie z siecią i powinno być już możliwe nawiązanie połączenia z routerem. 11

14 Rozwiązywanie problemów Naprawa problemu w komputerach Mac: 1. W pasku menu na górze ekranu kliknij ikonę AirPort. Wyświetlana jest lista sieci bezprzewodowych. Router Linksys Connect automatycznie przypisał sieci nazwę. W poniższym przykładzie komputer był podłączony do innej sieci bezprzewodowej o nazwie JimsRouter. Nazwa sieci tworzonej przez router Linksys E-Series, w tym przykładzie BronzeEagle jest pokazana jako zaznaczona. Komunikat Device not found (Nie znaleziono urządzenia) Jeśli podczas próby połączenia z urządzeniem sieciowym (np. iphonem, ipodem lub smartphonem) wyświetlany jest komunikat Nie znaleziono urządzenia, należy wykonać następujące czynności: 2. Kliknij nazwę sieci bezprzewodowej routera Linksys E-Series (w tym przykładziebronzeeagle). 3. Wpisz hasło sieci bezprzewodowej (Security Key) w polu Password (Hasło), a następnie kliknij OK. WSKAZÓWKA W celu zapewnienia silniejszego sygnału podczas wstępnej konfiguracji umieść urządzenia bezprzewodowe w pobliżu routera. Większa odległość może utrudniać wykrywanie urządzeń przez router. Aby naprawić problem: 1. Uruchom oprogramowanie Linksys Connect. 12

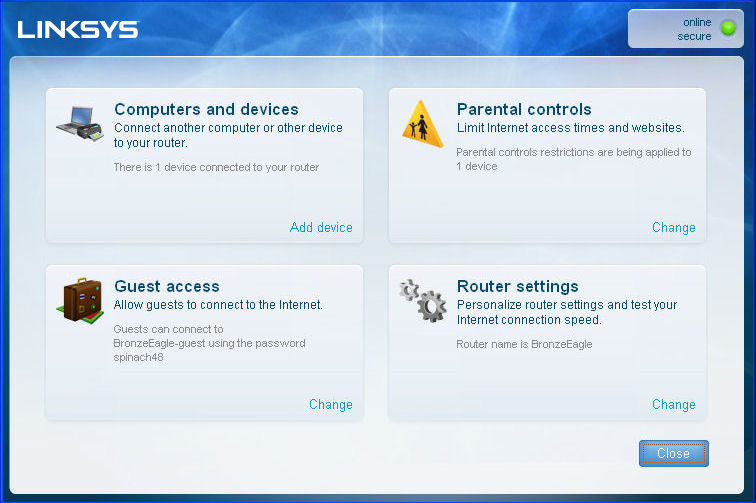

15 Rozwiązywanie problemów 2. Kliknij Computers and devices (Komputery i urządzenia). Wyświetlane jest okno Computers and other devices (Komputery i inne urządzenia). 3. Kliknij Other wireless devices (Inne urządzenia bezprzewodowe). Przykład: W smartphonie lub innym urządzeniu bezprzewodowym znajdź menu Wi-Fi i wyszukaj dostępne sieci bezprzewodowe. W tym przykładzie, kontynuując przykład pokazany na poprzednim ekranie z oprogramowaniem Linksys Connect, kliknij pozycję BronzeEagle. 4. Włącz funkcję sieci bezprzewodowej w urządzeniu i znajdź sieć bezprzewodową o odpowiedniej nazwie. Pomoc można znaleźć w dokumentacji danego urządzenia. Uwaga Urządzenie bezprzewodowe musi obsługiwać standard WPA/WPA2. 5. W urządzeniu sieciowym wybierz nazwę sieci tworzonej przez swój router i wprowadź hasło (Security Key). 6. W oprogramowaniu Linksys Connect kliknij Next (Dalej). Android iphone 7. Wprowadź hasło (Security Key) podane przez Linksys Connect. W tym przypadku hasłem jest B6eM9UkCjz. Uwaga W haśle jest uwzględniana wielkość liter. Upewnij się, że wprowadzasz odpowiednie małe i wielkie litery. 8. Po nawiązaniu połączenia wprowadź nazwę urzązenia w programie Linksys Connect i kliknij Finish (Zakończ). 13

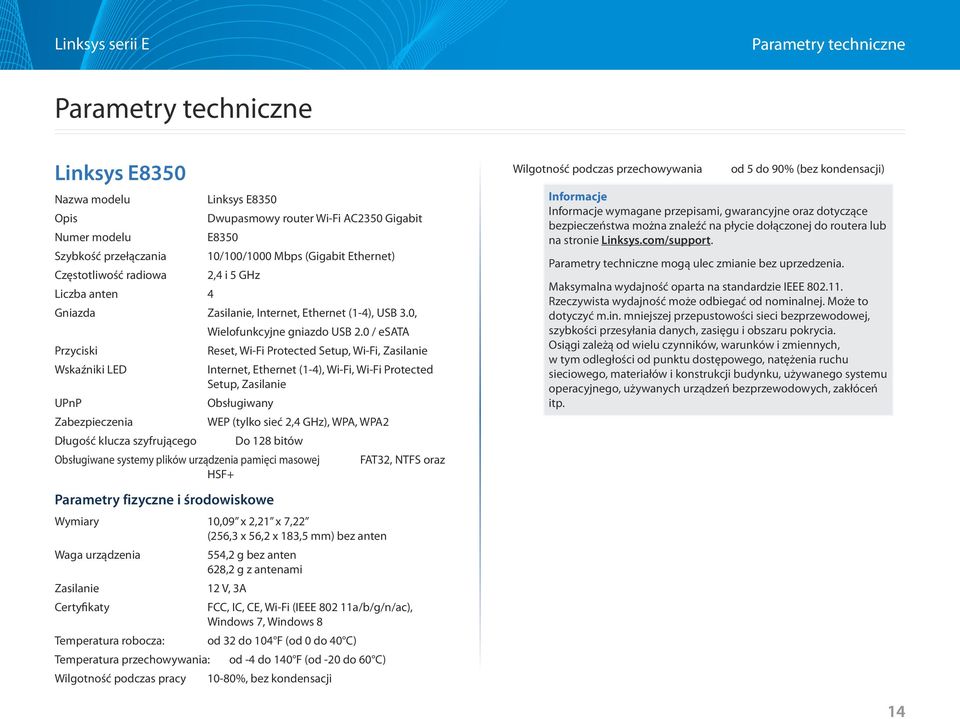

16 Parametry techniczne Parametry techniczne Linksys E8350 Nazwa modelu Opis Numer modelu Szybkość przełączania Częstotliwość radiowa Liczba anten 4 Linksys E8350 Dwupasmowy router Wi-Fi AC2350 Gigabit E /100/1000 Mbps (Gigabit Ethernet) 2,4 i 5 GHz Gniazda Zasilanie, Internet, Ethernet (1-4), USB 3.0, Przyciski Wskaźniki LED UPnP Zabezpieczenia Długość klucza szyfrującego Wielofunkcyjne gniazdo USB 2.0 / esata Reset, Wi-Fi Protected Setup, Wi-Fi, Zasilanie Internet, Ethernet (1-4), Wi-Fi, Wi-Fi Protected Setup, Zasilanie Obsługiwany WEP (tylko sieć 2,4 GHz), WPA, WPA2 Do 128 bitów Obsługiwane systemy plików urządzenia pamięci masowej HSF+ Parametry fizyczne i środowiskowe Wymiary 10,09 x 2,21 x 7,22 (256,3 x 56,2 x 183,5 mm) bez anten Waga urządzenia Zasilanie Certyfikaty Temperatura robocza: Temperatura przechowywania: Wilgotność podczas pracy 554,2 g bez anten 628,2 g z antenami 12 V, 3A FAT32, NTFS oraz FCC, IC, CE, Wi-Fi (IEEE a/b/g/n/ac), Windows 7, Windows 8 od 32 do 104 F (od 0 do 40 C) od -4 do 140 F (od -20 do 60 C) 10-80%, bez kondensacji Wilgotność podczas przechowywania od 5 do 90% (bez kondensacji) Informacje Informacje wymagane przepisami, gwarancyjne oraz dotyczące bezpieczeństwa można znaleźć na płycie dołączonej do routera lub na stronie Linksys.com/support. Parametry techniczne mogą ulec zmianie bez uprzedzenia. Maksymalna wydajność oparta na standardzie IEEE Rzeczywista wydajność może odbiegać od nominalnej. Może to dotyczyć m.in. mniejszej przepustowości sieci bezprzewodowej, szybkości przesyłania danych, zasięgu i obszaru pokrycia. Osiągi zależą od wielu czynników, warunków i zmiennych, w tym odległości od punktu dostępowego, natężenia ruchu sieciowego, materiałów i konstrukcji budynku, używanego systemu operacyjnego, używanych urządzeń bezprzewodowych, zakłóceń itp. 14

17 BELKIN, LINKSYS oraz wiele nazw i znaków graficznych produktów jest znakami towarowymi grupy spółek Belkin. Wymienione tutaj znaki towarowe innych firm stanowią własność odpowiednich podmiotów Belkin International, Inc. i/lub firmy stowarzyszone. Wszelkie prawa zastrzeżone. LNKPG Rev. A00
