Laboratorium - Konfiguracja zabezpieczeń sieci bezprzewodowej

Transkrypt

1 Laboratorium - Konfiguracja zabezpieczeń sieci bezprzewodowej Wprowadzenie Wydrukuj i uzupełnij to laboratorium. W tym laboratorium, będziesz konfigurował i testował ustawienia bezprzewodowe urządzenia Linksys E2500. Zalecany sprzęt Dwa komputery z systemem Windows 7 lub Windows Vista lub Windows XP Zainstalowana karta sieciowa na komputerze 1 Bezprzewodowa karta sieciowa zainstalowana w komputerze 2 Bezprzewodowy router Linksys E2500 Kabel połączeniowy ethernet Krok 1 Poproś instruktora o następujące informacje, które są używane w laboratorium. Informacje domyślnego logowania: Nazwa użytkownika (jeśli jest) Hasło Podstawowe ustawienia sieci bezprzewodowej: Nazwa sieci (SSID) Tryb sieci: Kanał: Ważne: Używaj wyłącznie danych konfiguracyjnych podanych przez instruktora. Uwaga: Użyj komputera 1 do reszty laboratorium, jeśli nie podano inaczej. Krok 2 Podłącz komputer 1 do portów Ethernet routera bezprzewodowego za pomocą kabla Ethernet. Podłącz zasilanie do routera bezprzewodowego. Uruchom komputer i zaloguj się jako administrator. Krok 3 Otwórz wiersz polecenia. Wpisz ipconfig. Jaki jest adres IP komputera? Jaka jest domyślna brama dla komputera? Krok 4 Otwórz program Internet Explorer i połącz się z routerem bezprzewodowym Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 1 of 12

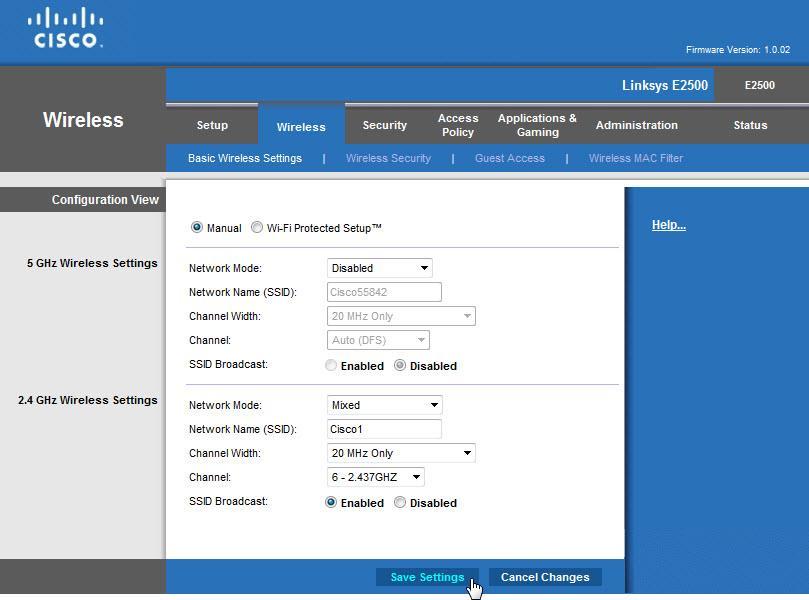

2 W polu "Password" wpisz "admin". Pojawi się ekran "Setup screen". Kliknij zakładkę Wireless. Pod zakładką Wireless, kliknij opcję Basic Wireless Settings, jeśli nie jest zaznaczona Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 2 of 12

3 Wprowadź następujące informacje w odniesieniu do ustawień sieci bezprzewodowej 2, 4 GHz, o ile instruktor nie podał innych Network Mode: Mixed Network Name (SSID): Cisco #, gdzie # to numer przydzielony przez instruktora Channel #, gdzie # to numer przydzielony przez instruktora SSID Broadcast: Enabled Kliknij Save Settings> Continue. Kliknij zakładkę Wireless Security. Krok 5 Pojawi się ekran "Wireless Security". Wprowadź następujące informacje w odniesieniu do ustawień sieci bezprzewodowej 2, 4 GHz, o ile instruktor nie zaznaczył inaczej: Security Mode: WPA2 Personal. Passphrase: C!scoL&b Kliknij Save Settings> Continue. Pozostaw Internet Explorer otwarty dla routera Linksys. Krok 6 Zaloguj się do komputera 2 (komputer bezprzewodowy), jako administrator. Podłącz się do sieci bezprzewodowej. Jeśli zostaniesz zapytany o klucz zabezpieczeń lub kodowanie wpisz: C!scoL&b Otwórz wiersz polecenia. Wpisz ipconfig /all. Jaki jest adres bezprzewodowej kart sieciowej? Jaki jest adres fizyczny bezprzewodowej karty sieciowej? 2013 Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 3 of 12

4 Wpisz ping IPaddress. Gdzie adres IPaddress to adres IP komputera 1. Czy test ping zakończył się sukcesem? Pozostaw otwarte okno wiersza polecenia. Krok 7 Upewnij się, czy przeglądarka Internet Explorer jest aktywna na komputerze 1. Kliknij Guest Access w zakładce Wireless. Dlaczego miałbyś zezwalać na dostęp gościom? Pod zakładką Wireless, kliknij Wireless MAC Filter Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 4 of 12

5 Krok 8 Pojawił się ekran "Wireless MAC Filter". Wybierz Enabled> Prevent> click Wireless Client List. Pojawi się ekran "Wireless Client List". Wybierz pole wyboru Save to MAC Address Filter List dla komputera 2. Kliknij Add. Jaki adres MAC jest już na liście? Kliknij Save Settings> Continue. Krok 9 Z komputera 2: W oknie wiersza polecenia wpisz ping IPaddress. Gdzie adres IPaddress to adres IP komputera 1. Czy test ping zakończył się sukcesem? 2013 Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 5 of 12

6 Krok 10 Z komputera 1, kliknij na przeglądarkę, jeśli jest włączona. Kliknij przycisk Administration na głównym pasku kart. Pojawia się ekran "Management". Wyróżnij hasła routera i wpisz ITEv5.0. Wpisz to samo hasło w polu Re-Enter to Confirm. Kliknij przycisk Anuluj zmiany. Nie zapisuj nowego hasła. Kliknij przycisk Security na głównym pasku kart Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 6 of 12

7 Krok 11 Pojawi się ekran "Firewall". Domyślnie, SPI Firewall jest włączony. Jakie filtry internetowe są dostępne? Jakie filtry www są dostępne? Kliknij Applications & Gaming na głównym pasku kart Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 7 of 12

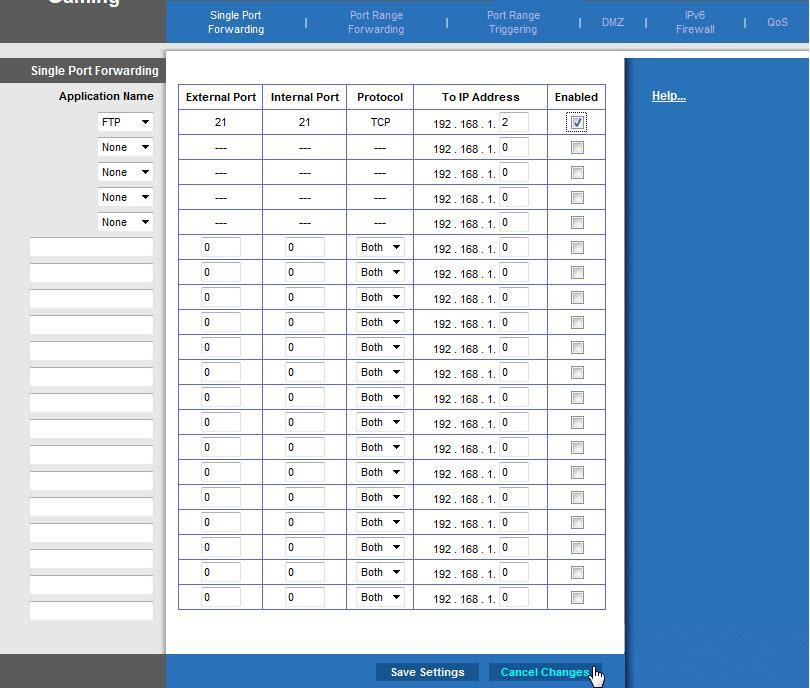

8 Krok 12 Pojawi się ekran "Applications & Gaming". Kliknij Single Port Forwarding. Aby przekazać w inny sposób zablokowany port do określonego komputera, wybierz Application Name> FTP. Wpisz ostatni oktet adresu IP do komputera, a następnie kliknij pole wyboru Enabled Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 8 of 12

9 Kliknij przycisk Cancel Changes. Nie zapisuj nowych ustawień. Kliknij Port Range Triggering. Krok 13 Pojawi się ekran "Port Range Triggering" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 9 of 12

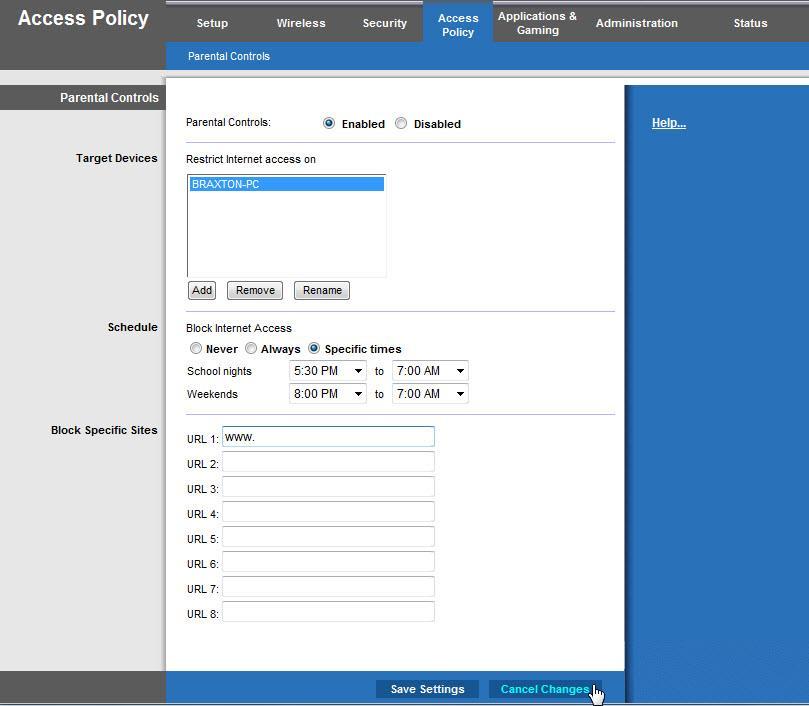

10 Aby otworzyć inaczej zablokowane porty wpisz w nazwie aplikacji: IRC. Następnie wpisz wywołany zakres 6660 do 7000, przekierowany zakres 113 do 113, a następnie kliknij pole wyboru Enabled. Kliknij przycisk Cancel Changes. Nie zapisuj nowych ustawień. Kliknij Access Policy. Krok 14 Pojawi się ekran "Parental Controls" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 10 of 12

11 Wybierz opcję Enable> Add. Pojawi się okno "Set up parental control for:". Wybierz nazwę komputera, Komputer 2> OK. Pojawi się ponownie ekran "Parental Controls" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 11 of 12

12 Ustaw harmonogram w celu zablokowania dostępu do Internetu. Wybierz Określony czas. School nights: 5:30 PM to 7:00AM Weekendy: 20:00 do 07:00 Zablokuj konkretne witryny: wpisz adres URL strony internetowej. Kliknij przycisk Cancel Changes. Krok 15 Z komputera 1, kliknij zakładkę Wireless. Kliknij Wireless MAC Filter> Disable> Save Settings> Continue. Kliknij Wireless Security> Disable> Save Settings> Continue. Kliknij Basic Wireless Settings> Disable> Save Settings> Continue Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 12 of 12
