1 Szybkie uruchamianie Wzmacniacz sygnału WiFi AC1200 Model EX6150

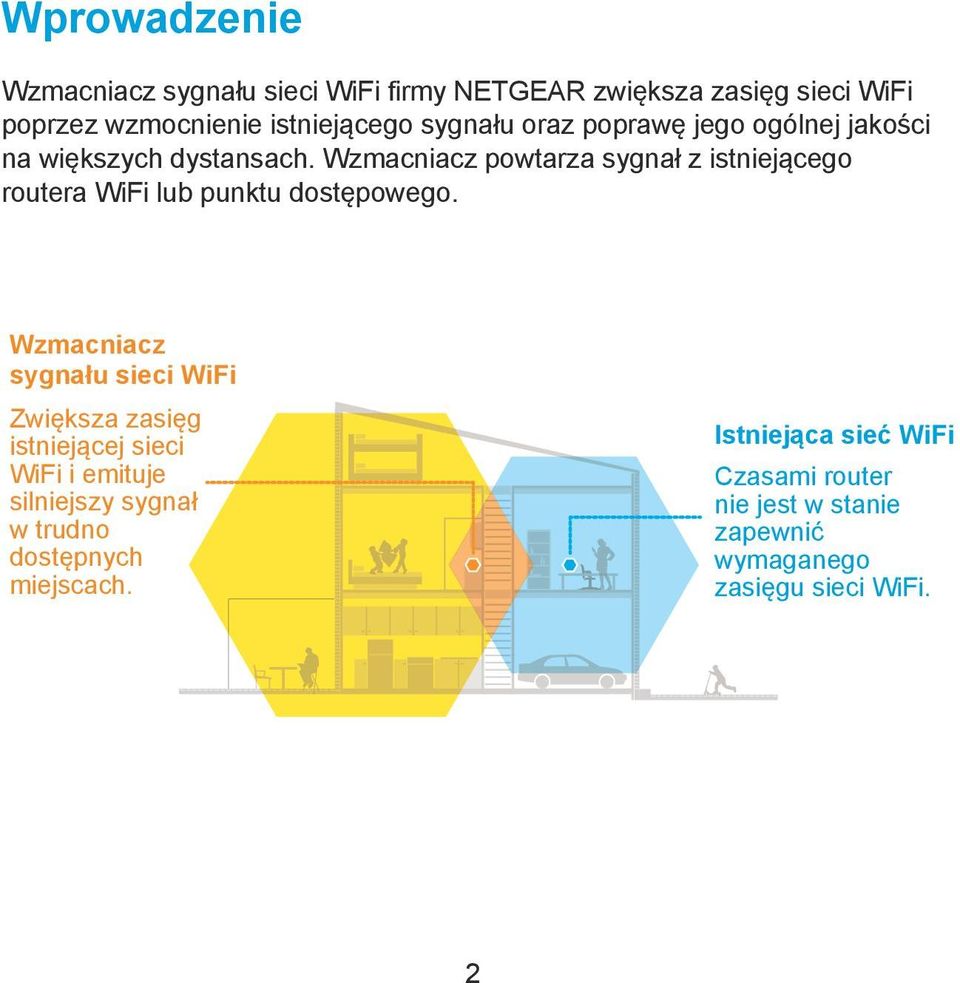

2 Wprowadzenie Wzmacniacz sygnału sieci WiFi firmy NETGEAR zwiększa zasięg sieci WiFi poprzez wzmocnienie istniejącego sygnału oraz poprawę jego ogólnej jakości na większych dystansach. Wzmacniacz powtarza sygnał z istniejącego routera WiFi lub punktu dostępowego. Wzmacniacz sygnału sieci WiFi Zwiększa zasięg istniejącej sieci WiFi i emituje silniejszy sygnał w trudno dostępnych miejscach. Istniejąca sieć WiFi Czasami router nie jest w stanie zapewnić wymaganego zasięgu sieci WiFi. 2

3 Wzmacniacz sygnału charakterystyka Przed instalacją wzmacniacza sygnału należy zapoznać się z funkcjami diod LED, przycisków i portów. Panel przedni i panel boczny Dioda LED połączenia z routerem Dioda LED routera (w kształcie strzałki) Dioda LED zasilania Dioda LED WPS Dioda LED klienta (w kształcie strzałki) Dioda LED połączenia z klientem Punkt dostępu/przełącznik wzmacniacza sygnału Przycisk włączania/wyłączania zasilania Przycisk WPS Przycisk przywracania ustawień fabrycznych Port Ethernet 3

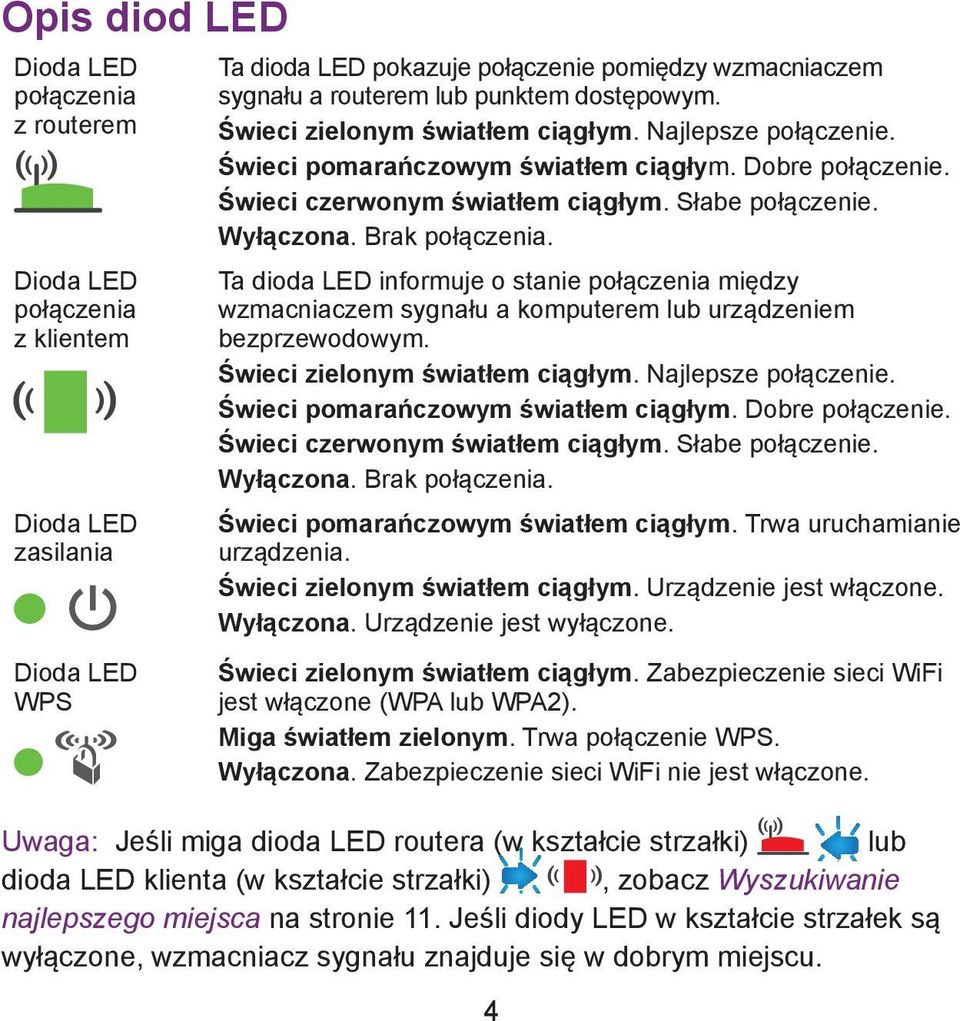

4 Opis diod LED Dioda LED połączenia z routerem Dioda LED połączenia z klientem Dioda LED zasilania Dioda LED WPS Ta dioda LED pokazuje połączenie pomiędzy wzmacniaczem sygnału a routerem lub punktem dostępowym. Świeci zielonym światłem ciągłym. Najlepsze połączenie. Świeci pomarańczowym światłem ciągłym. Dobre połączenie. Świeci czerwonym światłem ciągłym. Słabe połączenie. Wyłączona. Brak połączenia. Ta dioda LED informuje o stanie połączenia między wzmacniaczem sygnału a komputerem lub urządzeniem bezprzewodowym. Świeci zielonym światłem ciągłym. Najlepsze połączenie. Świeci pomarańczowym światłem ciągłym. Dobre połączenie. Świeci czerwonym światłem ciągłym. Słabe połączenie. Wyłączona. Brak połączenia. Świeci pomarańczowym światłem ciągłym. Trwa uruchamianie urządzenia. Świeci zielonym światłem ciągłym. Urządzenie jest włączone. Wyłączona. Urządzenie jest wyłączone. Świeci zielonym światłem ciągłym. Zabezpieczenie sieci WiFi jest włączone (WPA lub WPA2). Miga światłem zielonym. Trwa połączenie WPS. Wyłączona. Zabezpieczenie sieci WiFi nie jest włączone. Uwaga: Jeśli miga dioda LED routera (w kształcie strzałki) lub dioda LED klienta (w kształcie strzałki), zobacz Wyszukiwanie najlepszego miejsca na stronie 11. Jeśli diody LED w kształcie strzałek są wyłączone, wzmacniacz sygnału znajduje się w dobrym miejscu. 4

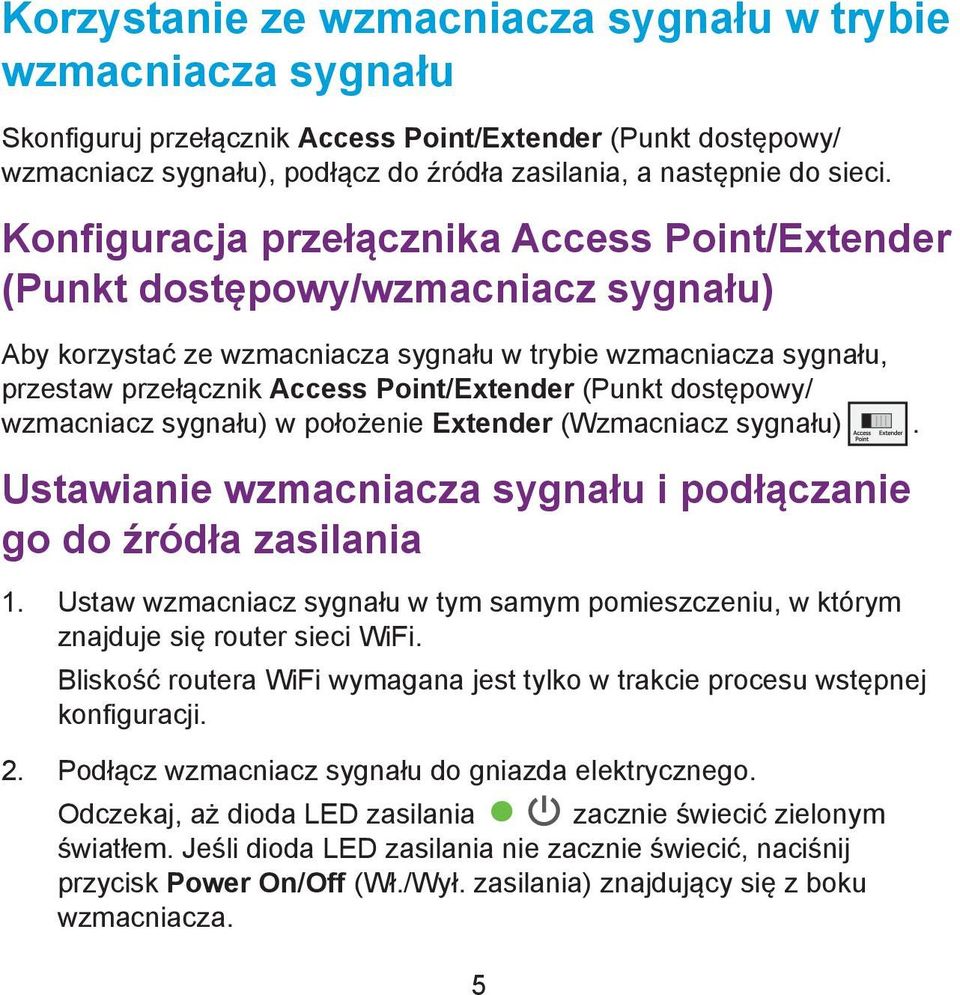

5 Korzystanie ze wzmacniacza sygnału w trybie wzmacniacza sygnału Skonfiguruj przełącznik Access Point/Extender (Punkt dostępowy/ wzmacniacz sygnału), podłącz do źródła zasilania, a następnie do sieci. Konfiguracja przełącznika Access Point/Extender (Punkt dostępowy/wzmacniacz sygnału) Aby korzystać ze wzmacniacza sygnału w trybie wzmacniacza sygnału, przestaw przełącznik Access Point/Extender (Punkt dostępowy/ wzmacniacz sygnału) w położenie Extender (Wzmacniacz sygnału). Ustawianie wzmacniacza sygnału i podłączanie go do źródła zasilania 1. Ustaw wzmacniacz sygnału w tym samym pomieszczeniu, w którym znajduje się router sieci WiFi. Bliskość routera WiFi wymagana jest tylko w trakcie procesu wstępnej konfiguracji. 2. Podłącz wzmacniacz sygnału do gniazda elektrycznego. Odczekaj, aż dioda LED zasilania zacznie świecić zielonym światłem. Jeśli dioda LED zasilania nie zacznie świecić, naciśnij przycisk Power On/Off (Wł./Wył. zasilania) znajdujący się z boku wzmacniacza. 5

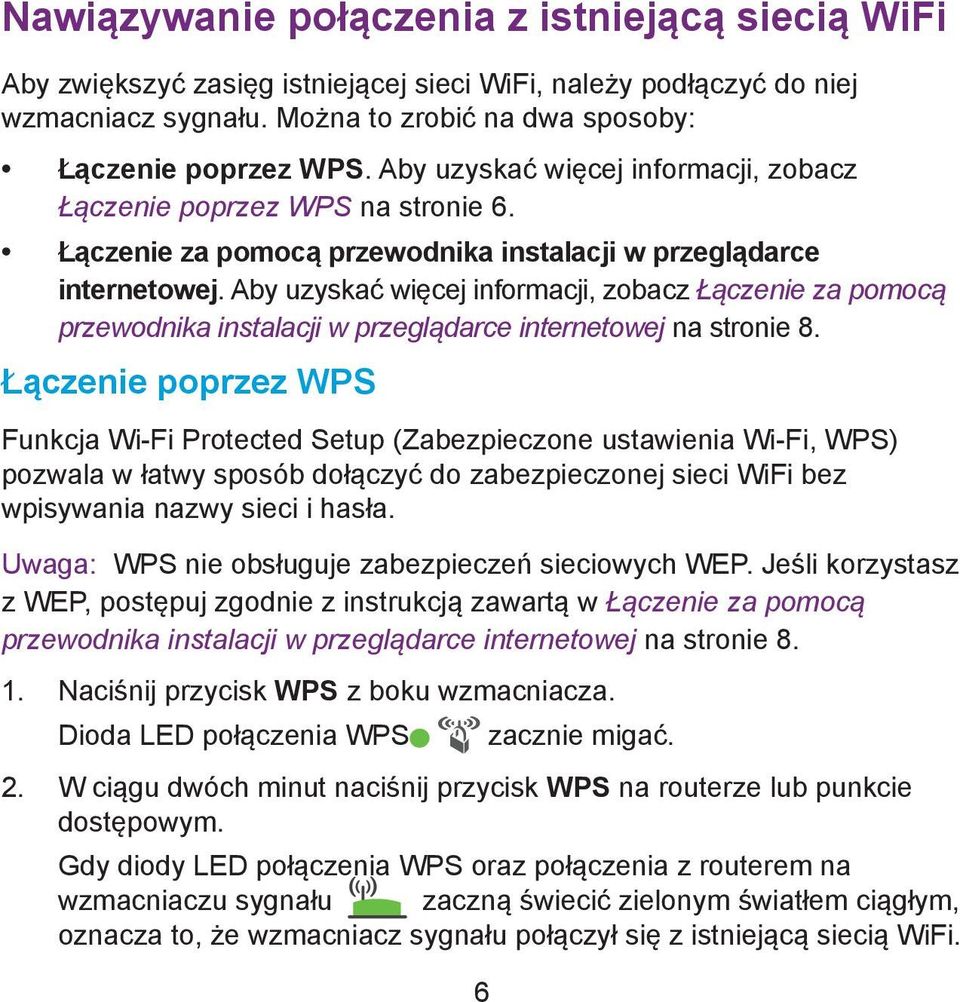

6 Nawiązywanie połączenia z istniejącą siecią WiFi Aby zwiększyć zasięg istniejącej sieci WiFi, należy podłączyć do niej wzmacniacz sygnału. Można to zrobić na dwa sposoby: Łączenie poprzez WPS. Aby uzyskać więcej informacji, zobacz Łączenie poprzez WPS na stronie 6. Łączenie za pomocą przewodnika instalacji w przeglądarce internetowej. Aby uzyskać więcej informacji, zobacz Łączenie za pomocą przewodnika instalacji w przeglądarce internetowej na stronie 8. Łączenie poprzez WPS Funkcja Wi-Fi Protected Setup (Zabezpieczone ustawienia Wi-Fi, WPS) pozwala w łatwy sposób dołączyć do zabezpieczonej sieci WiFi bez wpisywania nazwy sieci i hasła. Uwaga: WPS nie obsługuje zabezpieczeń sieciowych WEP. Jeśli korzystasz z WEP, postępuj zgodnie z instrukcją zawartą w Łączenie za pomocą przewodnika instalacji w przeglądarce internetowej na stronie Naciśnij przycisk WPS z boku wzmacniacza. Dioda LED połączenia WPS zacznie migać. 2. W ciągu dwóch minut naciśnij przycisk WPS na routerze lub punkcie dostępowym. Gdy diody LED połączenia WPS oraz połączenia z routerem na wzmacniaczu sygnału zaczną świecić zielonym światłem ciągłym, oznacza to, że wzmacniacz sygnału połączył się z istniejącą siecią WiFi. 6

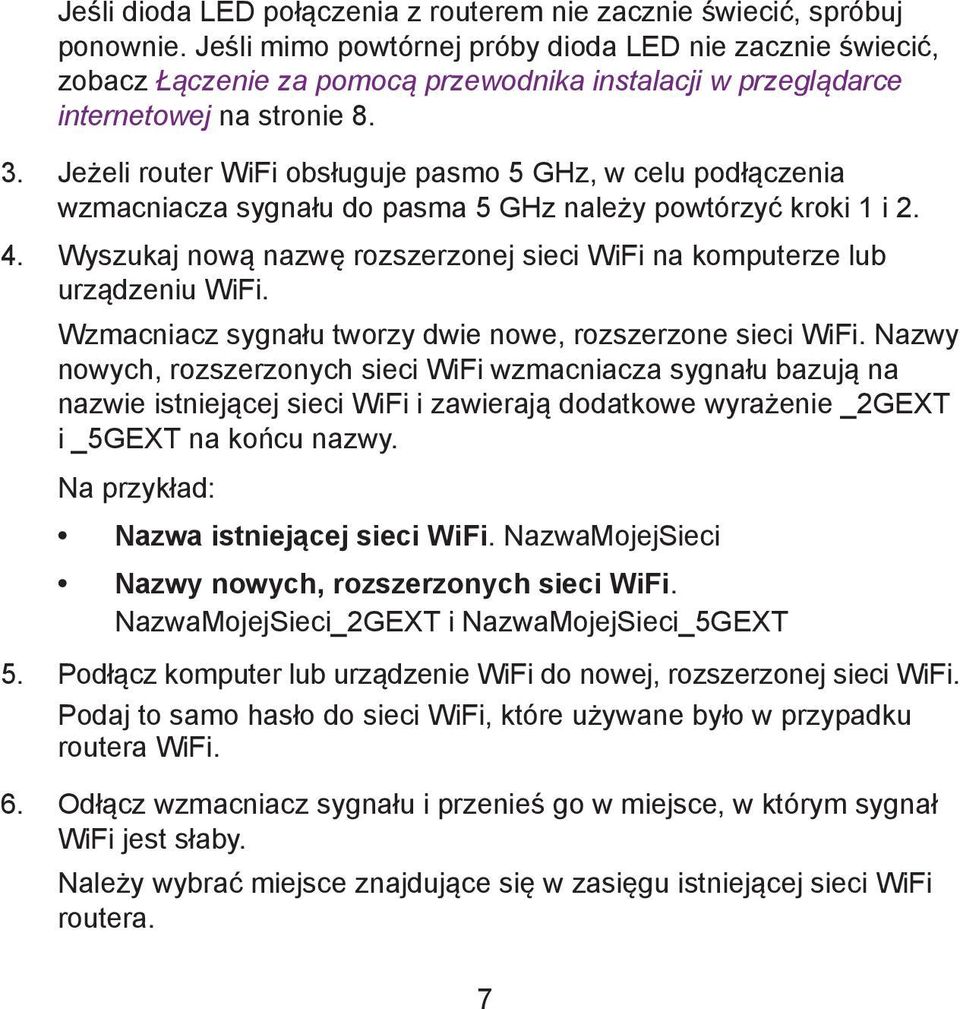

7 Jeśli dioda LED połączenia z routerem nie zacznie świecić, spróbuj ponownie. Jeśli mimo powtórnej próby dioda LED nie zacznie świecić, zobacz Łączenie za pomocą przewodnika instalacji w przeglądarce internetowej na stronie Jeżeli router WiFi obsługuje pasmo 5 GHz, w celu podłączenia wzmacniacza sygnału do pasma 5 GHz należy powtórzyć kroki 1 i Wyszukaj nową nazwę rozszerzonej sieci WiFi na komputerze lub urządzeniu WiFi. Wzmacniacz sygnału tworzy dwie nowe, rozszerzone sieci WiFi. Nazwy nowych, rozszerzonych sieci WiFi wzmacniacza sygnału bazują na nazwie istniejącej sieci WiFi i zawierają dodatkowe wyrażenie _2GEXT i _5GEXT na końcu nazwy. Na przykład: Nazwa istniejącej sieci WiFi. NazwaMojejSieci Nazwy nowych, rozszerzonych sieci WiFi. NazwaMojejSieci_2GEXT i NazwaMojejSieci_5GEXT 5. Podłącz komputer lub urządzenie WiFi do nowej, rozszerzonej sieci WiFi. Podaj to samo hasło do sieci WiFi, które używane było w przypadku routera WiFi. 6. Odłącz wzmacniacz sygnału i przenieś go w miejsce, w którym sygnał WiFi jest słaby. Należy wybrać miejsce znajdujące się w zasięgu istniejącej sieci WiFi routera. 7

8 7. Podłącz wzmacniacz sygnału do gniazda elektrycznego. Odczekaj, aż dioda LED zasilania zacznie świecić zielonym światłem. Jeśli dioda LED zasilania nie zacznie świecić, naciśnij przycisk Power On/Off (Wł./Wył. zasilania). 8. Dioda LED prędkości łącza pomaga wybrać miejsce, w którym połączenie pomiędzy wzmacniaczem a routerem jest optymalne. Łączenie za pomocą przewodnika instalacji w przeglądarce internetowej 1. Użyj menedżera sieci WiFi na komputerze lub w urządzeniu mobilnym, aby wyszukać sieć bezprzewodową NETGEAR_EXT (SSID) i nawiązać z nią połączenie. Po nawiązaniu połączenia z komputerem lub urządzeniem przenośnym dioda LED połączenia z klientem zacznie świecić światłem ciągłym. 2. Uruchom przeglądarkę internetową. 3. Wprowadź adres w polu adresu przeglądarki. Pojawi się okno konfiguracji nowego wzmacniacza sygnału. 4. Kliknij przycisk NEW EXTENDER SETUP (KONFIGURACJA NOWEGO WZMACNIACZA SYGNAŁU). Pojawi się okno konfiguracji wzmacniacza sygnału. 5. Wypełnij pola na ekranie konfiguracji wzmacniacza sygnału, a następnie kliknij przycisk NEXT (DALEJ). 8

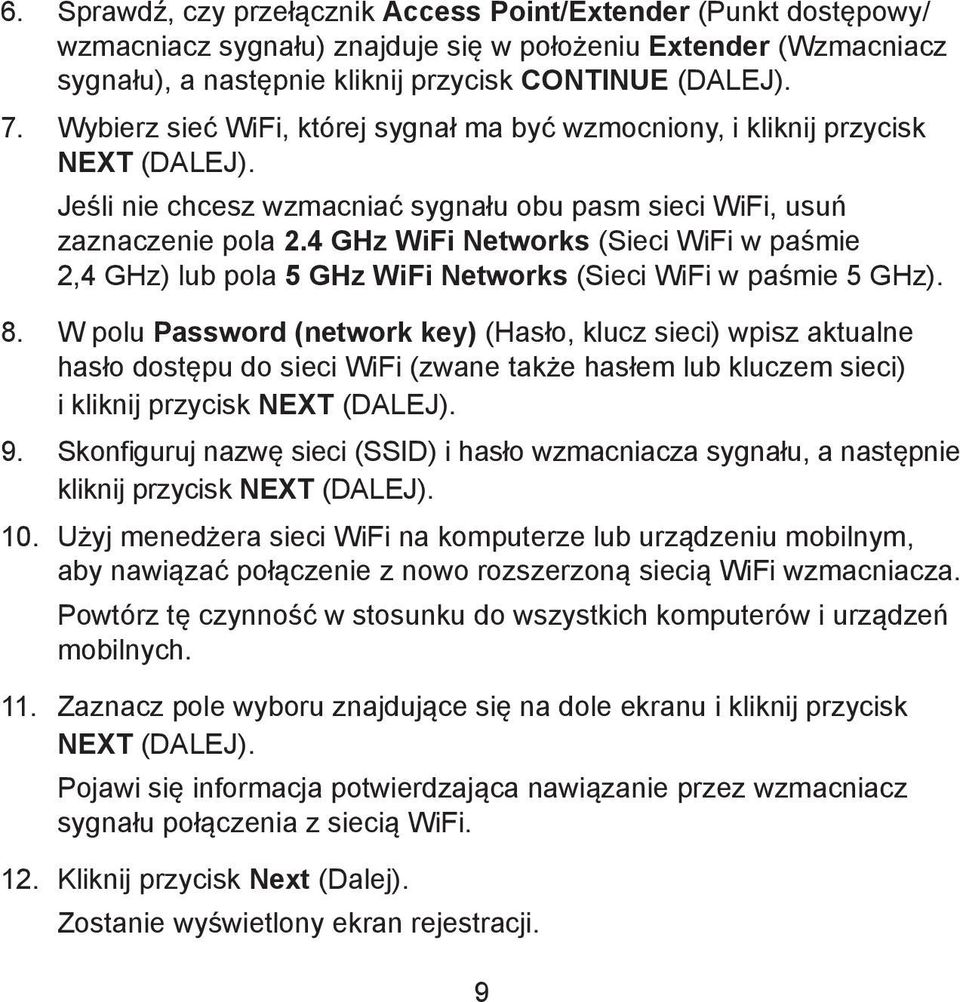

9 6. Sprawdź, czy przełącznik Access Point/Extender (Punkt dostępowy/ wzmacniacz sygnału) znajduje się w położeniu Extender (Wzmacniacz sygnału), a następnie kliknij przycisk CONTINUE (DALEJ). 7. Wybierz sieć WiFi, której sygnał ma być wzmocniony, i kliknij przycisk NEXT (DALEJ). Jeśli nie chcesz wzmacniać sygnału obu pasm sieci WiFi, usuń zaznaczenie pola 2.4 GHz WiFi Networks (Sieci WiFi w paśmie 2,4 GHz) lub pola 5 GHz WiFi Networks (Sieci WiFi w paśmie 5 GHz). 8. W polu Password (network key) (Hasło, klucz sieci) wpisz aktualne hasło dostępu do sieci WiFi (zwane także hasłem lub kluczem sieci) i kliknij przycisk NEXT (DALEJ). 9. Skonfiguruj nazwę sieci (SSID) i hasło wzmacniacza sygnału, a następnie kliknij przycisk NEXT (DALEJ). 10. Użyj menedżera sieci WiFi na komputerze lub urządzeniu mobilnym, aby nawiązać połączenie z nowo rozszerzoną siecią WiFi wzmacniacza. Powtórz tę czynność w stosunku do wszystkich komputerów i urządzeń mobilnych. 11. Zaznacz pole wyboru znajdujące się na dole ekranu i kliknij przycisk NEXT (DALEJ). Pojawi się informacja potwierdzająca nawiązanie przez wzmacniacz sygnału połączenia z siecią WiFi. 12. Kliknij przycisk Next (Dalej). Zostanie wyświetlony ekran rejestracji. 9

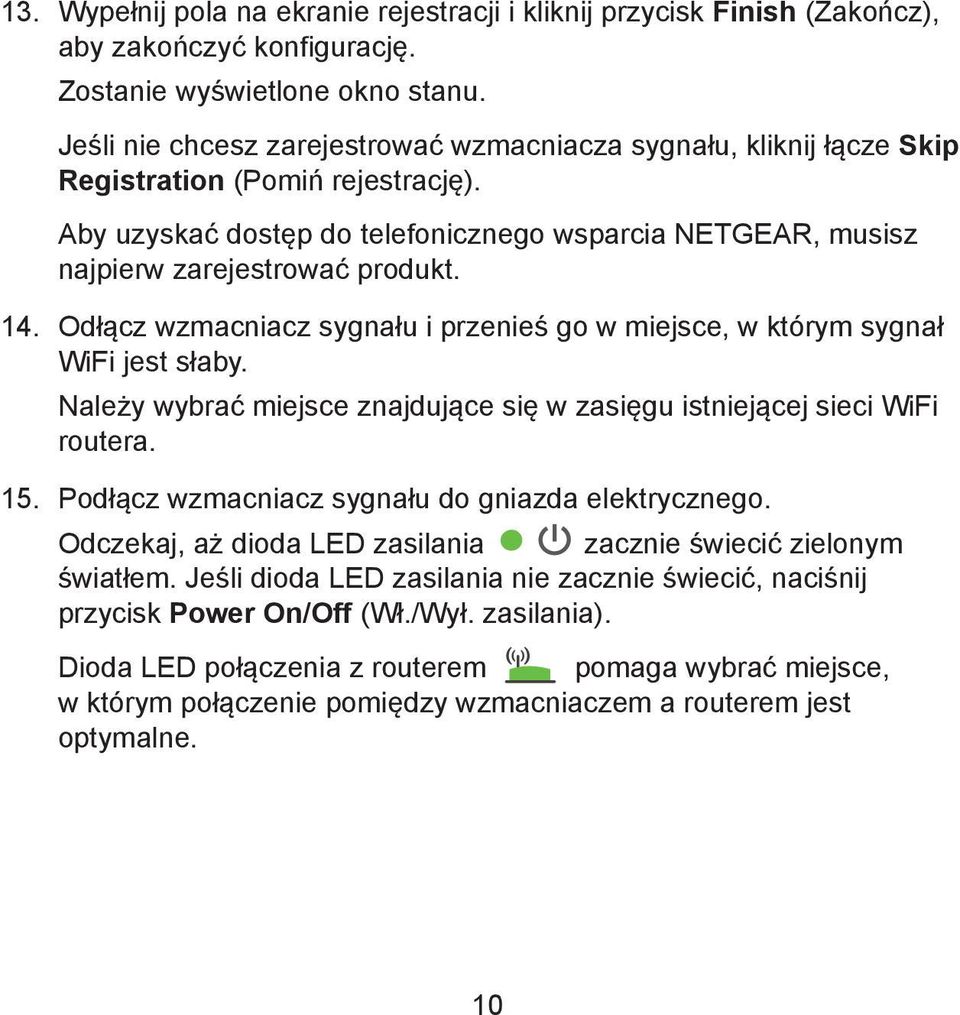

10 13. Wypełnij pola na ekranie rejestracji i kliknij przycisk Finish (Zakończ), aby zakończyć konfigurację. Zostanie wyświetlone okno stanu. Jeśli nie chcesz zarejestrować wzmacniacza sygnału, kliknij łącze Skip Registration (Pomiń rejestrację). Aby uzyskać dostęp do telefonicznego wsparcia NETGEAR, musisz najpierw zarejestrować produkt. 14. Odłącz wzmacniacz sygnału i przenieś go w miejsce, w którym sygnał WiFi jest słaby. Należy wybrać miejsce znajdujące się w zasięgu istniejącej sieci WiFi routera. 15. Podłącz wzmacniacz sygnału do gniazda elektrycznego. Odczekaj, aż dioda LED zasilania zacznie świecić zielonym światłem. Jeśli dioda LED zasilania nie zacznie świecić, naciśnij przycisk Power On/Off (Wł./Wył. zasilania). Dioda LED połączenia z routerem pomaga wybrać miejsce, w którym połączenie pomiędzy wzmacniaczem a routerem jest optymalne. 10

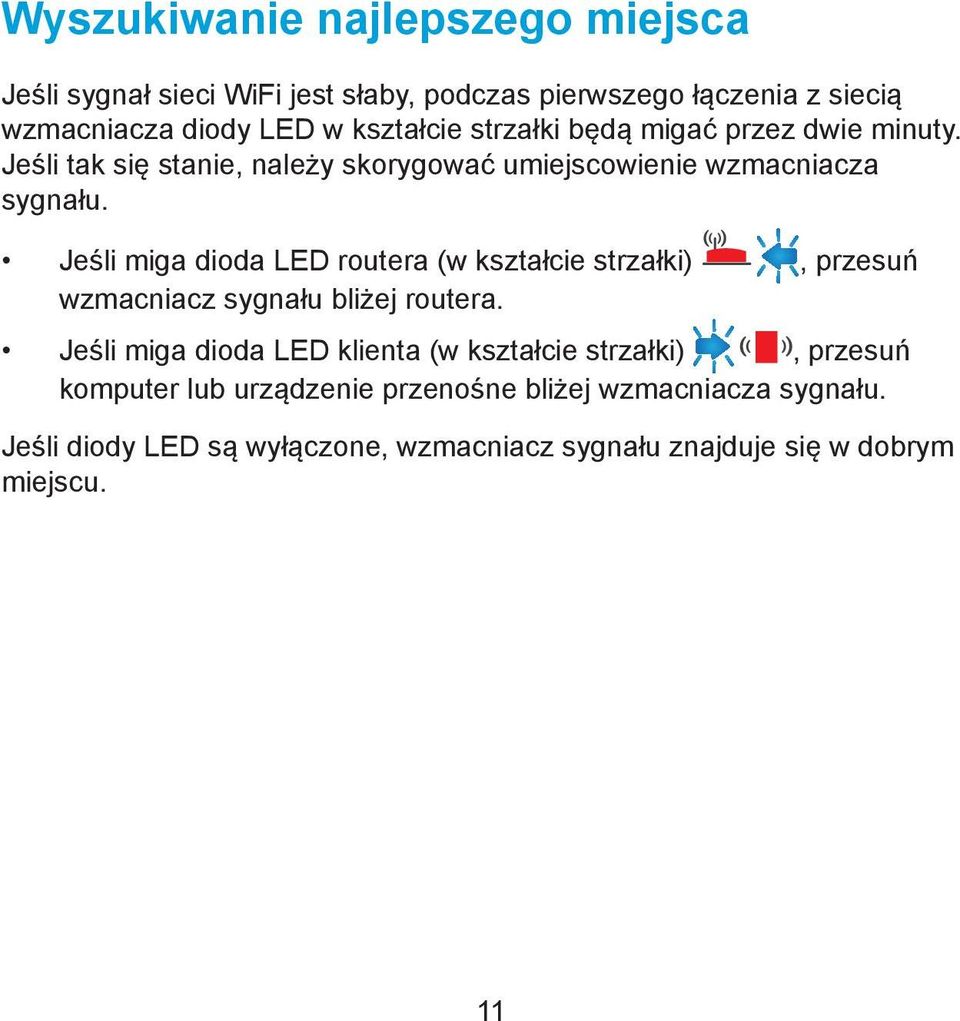

11 Wyszukiwanie najlepszego miejsca Jeśli sygnał sieci WiFi jest słaby, podczas pierwszego łączenia z siecią wzmacniacza diody LED w kształcie strzałki będą migać przez dwie minuty. Jeśli tak się stanie, należy skorygować umiejscowienie wzmacniacza sygnału. Jeśli miga dioda LED routera (w kształcie strzałki), przesuń wzmacniacz sygnału bliżej routera. Jeśli miga dioda LED klienta (w kształcie strzałki), przesuń komputer lub urządzenie przenośne bliżej wzmacniacza sygnału. Jeśli diody LED są wyłączone, wzmacniacz sygnału znajduje się w dobrym miejscu. 11

12 Podłączanie urządzeń przewodowych za pomocą kabla Ethernet Po podłączeniu wzmacniacza do istniejącej sieci WiFi urządzenie przewodowe można podłączyć do wzmacniacza za pomocą kabla Ethernet. Urządzenie to może wówczas uzyskać dostęp do istniejącej sieci za pośrednictwem połączenia bezprzewodowego. Router WiFi Wzmacniacz sygnału Odtwarzacz Blu-ray 1. Skonfiguruj wzmacniacz sygnału. Aby uzyskać więcej informacji, zobacz Ustawianie wzmacniacza sygnału i podłączanie go do źródła zasilania na stronie Podłącz wzmacniacz do istniejącej sieci WiFi. Aby uzyskać więcej informacji, zobacz Nawiązywanie połączenia z istniejącą siecią WiFi na stronie Podłącz kabel Ethernet urządzenia sieciowego do portu Ethernet we wzmacniaczu. 12

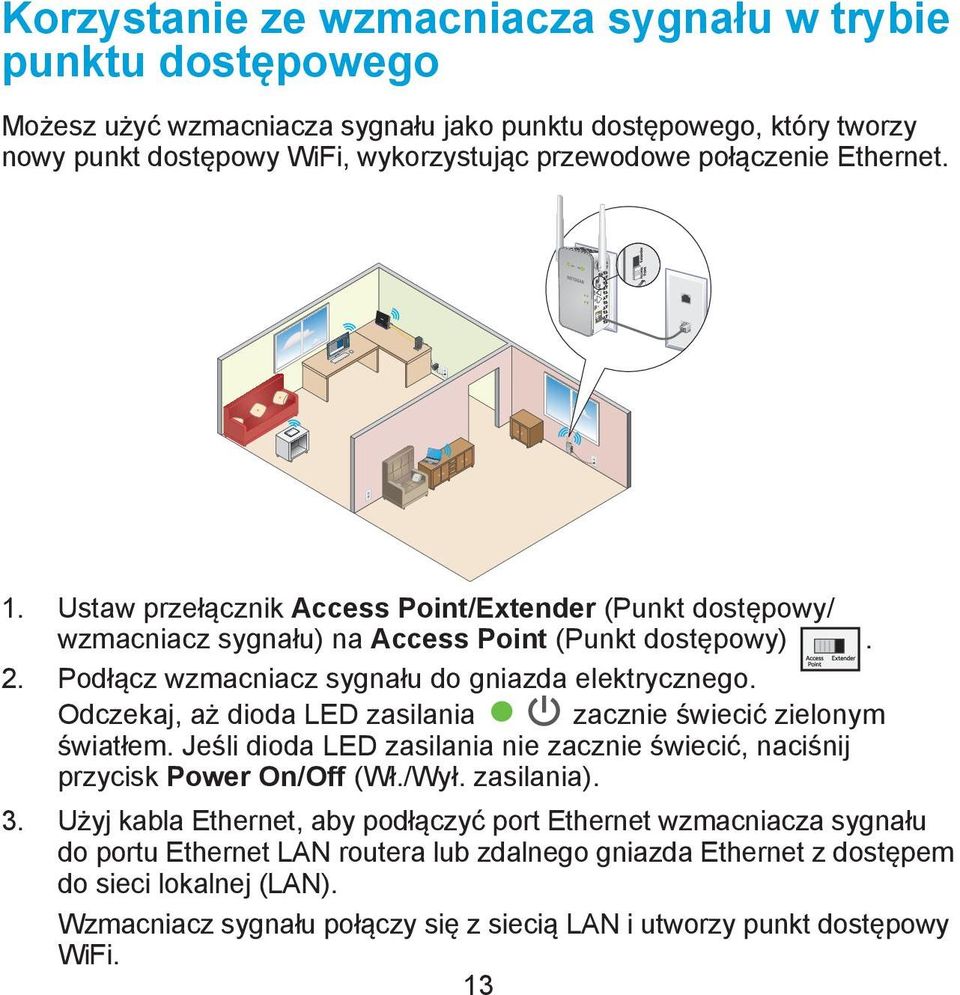

13 Korzystanie ze wzmacniacza sygnału w trybie punktu dostępowego Możesz użyć wzmacniacza sygnału jako punktu dostępowego, który tworzy nowy punkt dostępowy WiFi, wykorzystując przewodowe połączenie Ethernet. 1. Ustaw przełącznik Access Point/Extender (Punkt dostępowy/ wzmacniacz sygnału) na Access Point (Punkt dostępowy). 2. Podłącz wzmacniacz sygnału do gniazda elektrycznego. Odczekaj, aż dioda LED zasilania zacznie świecić zielonym światłem. Jeśli dioda LED zasilania nie zacznie świecić, naciśnij przycisk Power On/Off (Wł./Wył. zasilania). 3. Użyj kabla Ethernet, aby podłączyć port Ethernet wzmacniacza sygnału do portu Ethernet LAN routera lub zdalnego gniazda Ethernet z dostępem do sieci lokalnej (LAN). Wzmacniacz sygnału połączy się z siecią LAN i utworzy punkt dostępowy WiFi. 13

14 4. Skorzystaj z menedżera sieci WiFi w komputerze lub urządzeniu WiFi, aby wyszukać sieć wzmacniacza sygnału WiFi i nawiązać z nią połączenie. Gdy wzmacniacz sygnału pracuje w trybie punktu dostępowego, możesz nawiązać połączenie z następującymi sieciami wzmacniacza sygnału WiFi: Sieć pasma 2,4 GHz. NETGEAR_EXT Sieć pasma 5 GHz. NETGEAR_5GEXT Po dołączeniu do sieci zapali się wskaźnik LED z klientem, informując o nawiązanym połączeniu. 5. Uruchom przeglądarkę internetową i w pasku adresu wpisz Wyświetlony zostanie ekran logowania. 14 połączenia 6. Kliknij przycisk NEW EXTENDER SETUP (KONFIGURACJA NOWEGO WZMACNIACZA SYGNAŁU). Pojawi się okno konfiguracji wzmacniacza sygnału. 7. Wprowadź niezbędne informacje na ekranie konfiguracji wzmacniacza sygnału, a następnie kliknij przycisk NEXT (DALEJ). 8. Sprawdź, czy przełącznik Access Point/Extender (Punkt dostępowy/ wzmacniacz sygnału) znajduje się w położeniu Access point (Punkt dostępowy), a następnie kliknij przycisk CONTINUE (DALEJ). Wzmacniacz sygnału wyszuka połączenie internetowe. 9. Kliknij przycisk HOME NETWORK (SIEĆ DOMOWA) lub PUBLIC NETWORK (SIEĆ PUBLICZNA).

15 10. Skonfiguruj nazwę sieci (SSID), opcje zabezpieczeń i hasło każdej sieci punktu dostępowego, a następnie kliknij przycisk NEXT (DALEJ). Ustawienia zostaną zapisane, a wzmacniacz sygnału można od tej pory używać jako punkt dostępu. 11. Użyj menedżera sieci WiFi na komputerze lub urządzeniu mobilnym, aby nawiązać połączenie z nowym punktem dostępowym sieci WiFi. Logowanie w celu uzyskania dostępu do ustawień wzmacniacza Po ukończeniu instalacji można zalogować się do wzmacniacza, aby przejrzeć lub zmienić jego ustawienia. 1. Użyj menedżera sieci WiFi na komputerze lub w urządzeniu mobilnym, aby wyszukać nową rozszerzoną sieć WiFi i nawiązać z nią połączenie. Po nawiązaniu połączenia z komputerem lub urządzeniem przenośnym dioda LED połączenia z klientem zacznie świecić światłem ciągłym. 2. Uruchom przeglądarkę internetową. 3. Wprowadź adres w polu adresu przeglądarki. Wyświetlony zostanie ekran logowania. 4. Wpisz adres i hasło, a następnie kliknij przycisk LOG IN (ZALOGUJ SIĘ). Zostanie wyświetlone okno stanu. 5. Dokonaj niezbędnych zmian. 15

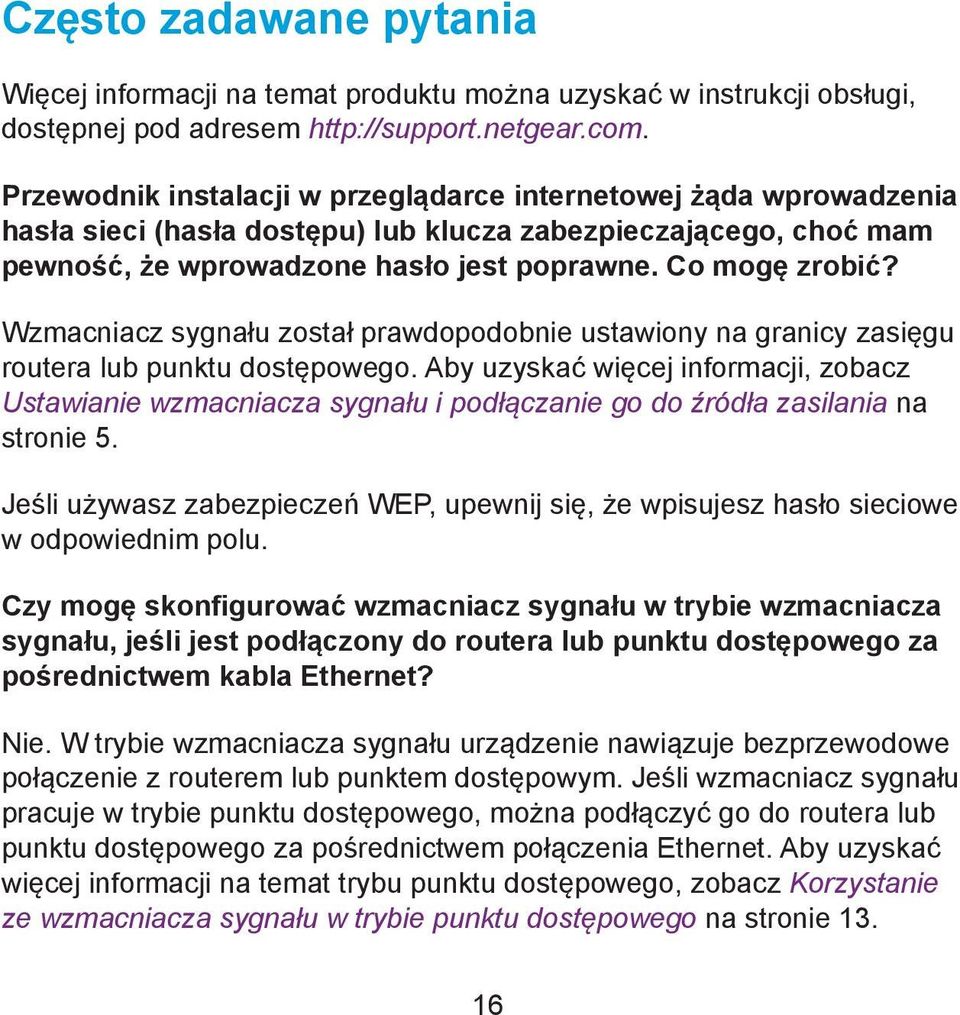

16 Często zadawane pytania Więcej informacji na temat produktu można uzyskać w instrukcji obsługi, dostępnej pod adresem Przewodnik instalacji w przeglądarce internetowej żąda wprowadzenia hasła sieci (hasła dostępu) lub klucza zabezpieczającego, choć mam pewność, że wprowadzone hasło jest poprawne. Co mogę zrobić? Wzmacniacz sygnału został prawdopodobnie ustawiony na granicy zasięgu routera lub punktu dostępowego. Aby uzyskać więcej informacji, zobacz Ustawianie wzmacniacza sygnału i podłączanie go do źródła zasilania na stronie 5. Jeśli używasz zabezpieczeń WEP, upewnij się, że wpisujesz hasło sieciowe w odpowiednim polu. Czy mogę skonfigurować wzmacniacz sygnału w trybie wzmacniacza sygnału, jeśli jest podłączony do routera lub punktu dostępowego za pośrednictwem kabla Ethernet? Nie. W trybie wzmacniacza sygnału urządzenie nawiązuje bezprzewodowe połączenie z routerem lub punktem dostępowym. Jeśli wzmacniacz sygnału pracuje w trybie punktu dostępowego, można podłączyć go do routera lub punktu dostępowego za pośrednictwem połączenia Ethernet. Aby uzyskać więcej informacji na temat trybu punktu dostępowego, zobacz Korzystanie ze wzmacniacza sygnału w trybie punktu dostępowego na stronie

17 Nie pamiętam adresu logowania i hasła. Co mogę zrobić? Na ekranie logowania kliknij opcję Username & Password Help (Nazwa użytkownika i hasło pomoc) i odpowiedz na pytania zabezpieczające zapisane podczas wstępnej konfiguracji. Jeśli nie pamiętasz odpowiedzi na pytania zabezpieczające, aby ponownie skonfigurować dane logowania, wykonaj następujące czynności: 1. Przywróć ustawienia fabryczne wzmacniacza sygnału. 2. Uruchom przeglądarkę internetową. 3. Wprowadź adres w polu adresu przeglądarki. Wyświetlony zostanie ekran logowania. 4. Kliknij przycisk NEW EXTENDER SETUP (KONFIGURACJA NOWEGO WZMACNIACZA SYGNAŁU). Pojawi się okno konfiguracji wzmacniacza sygnału. Jak przywrócić ustawienia fabryczne na wzmacniaczu sygnału? 1. Za pomocą ostrego przedmiotu, na przykład długopisu lub spinacza, naciśnij i przez około 5 sekund przytrzymaj przycisk Factory Reset (Przywracanie ustawień fabrycznych) we wzmacniaczu, aż dioda LED zasilania zacznie migać na pomarańczowo. 2. Zwolnij przycisk Factory Reset (Przywracanie ustawień fabrycznych) i poczekaj, aż router uruchomi się ponownie. Wzmacniacz sygnału zostanie zresetowany i powróci do ustawień fabrycznych. 17

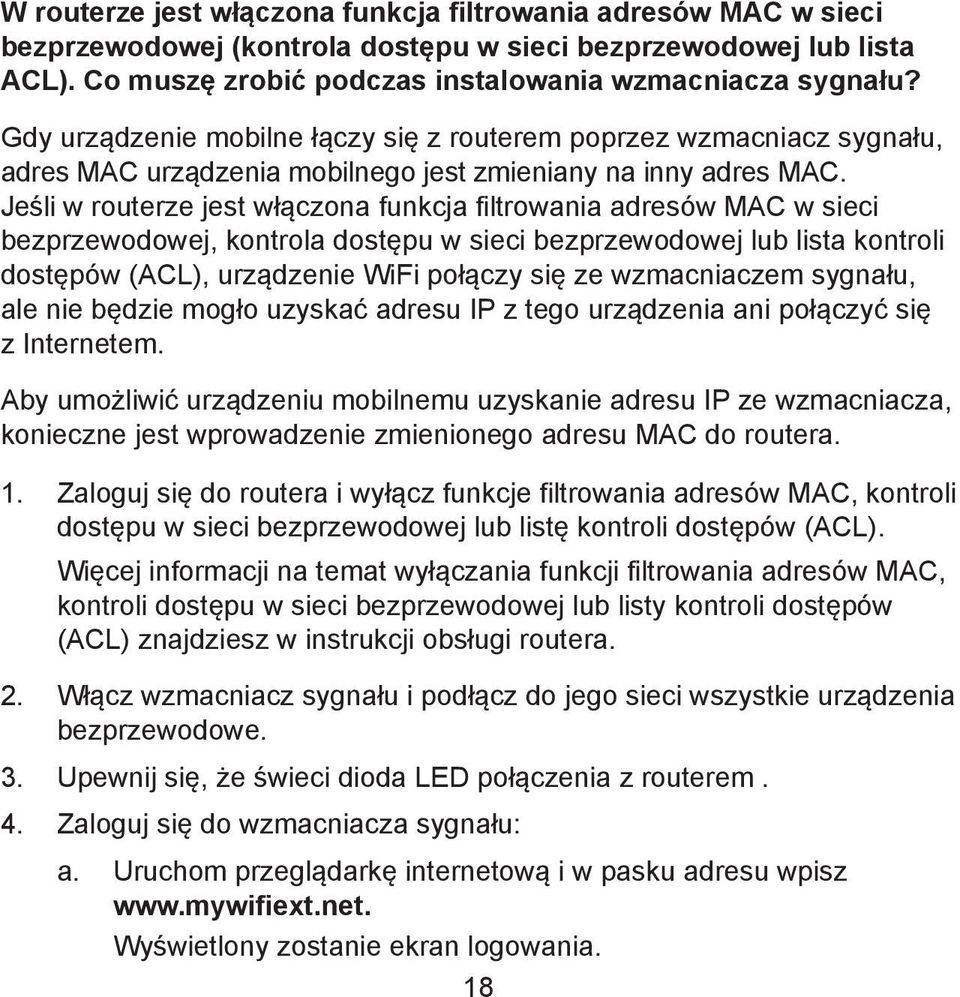

18 W routerze jest włączona funkcja filtrowania adresów MAC w sieci bezprzewodowej (kontrola dostępu w sieci bezprzewodowej lub lista ACL). Co muszę zrobić podczas instalowania wzmacniacza sygnału? Gdy urządzenie mobilne łączy się z routerem poprzez wzmacniacz sygnału, adres MAC urządzenia mobilnego jest zmieniany na inny adres MAC. Jeśli w routerze jest włączona funkcja filtrowania adresów MAC w sieci bezprzewodowej, kontrola dostępu w sieci bezprzewodowej lub lista kontroli dostępów (ACL), urządzenie WiFi połączy się ze wzmacniaczem sygnału, ale nie będzie mogło uzyskać adresu IP z tego urządzenia ani połączyć się z Internetem. Aby umożliwić urządzeniu mobilnemu uzyskanie adresu IP ze wzmacniacza, konieczne jest wprowadzenie zmienionego adresu MAC do routera. 1. Zaloguj się do routera i wyłącz funkcje filtrowania adresów MAC, kontroli dostępu w sieci bezprzewodowej lub listę kontroli dostępów (ACL). Więcej informacji na temat wyłączania funkcji filtrowania adresów MAC, kontroli dostępu w sieci bezprzewodowej lub listy kontroli dostępów (ACL) znajdziesz w instrukcji obsługi routera. 2. Włącz wzmacniacz sygnału i podłącz do jego sieci wszystkie urządzenia bezprzewodowe. 3. Upewnij się, że świeci dioda LED połączenia z routerem. 4. Zaloguj się do wzmacniacza sygnału: a. Uruchom przeglądarkę internetową i w pasku adresu wpisz Wyświetlony zostanie ekran logowania. 18

19 b. Wpisz adres i hasło, a następnie kliknij przycisk LOG IN (ZALOGUJ SIĘ). Zostanie wyświetlone okno stanu. 5. Wybierz kolejno opcje Settings (Ustawienia) > WiFi Settings > (Ustawienia sieci WiFi). 6. Przewiń listę w dół i wybierz opcję Connected Devices (Połączone urządzenia). Sekcja Connected Devices (Połączone urządzenia) wyświetla adresy MAC i wirtualne adresy MAC komputerów oraz urządzeń mobilnych podłączonych do sieci wzmacniacza sygnału. 7. Dodaj wszystkie wirtualne adresy MAC wyświetlane we wzmacniaczu sygnału do tabeli filtrowania adresów MAC w routerze. 8. Włącz funkcje filtrowania adresów MAC, kontroli dostępu w sieci bezprzewodowej i listę kontroli dostępów (ACL) w routerze. Udało mi się nawiązać połączenie z siecią NETGEAR_EXT i uruchomić przeglądarkę. Dlaczego w przeglądarce internetowej nie widzę możliwości podłączenia się za pomocą przewodnika instalacji? Wykonaj następujące czynności: Upewnij się, że komputer jest skonfigurowany do obsługi protokołu DHCP (większość jest tak skonfigurowana). Upewnij się, że dioda LED połączenia z klientem świeci na zielono, a podany adres IP jest poprawny. Uruchom przeglądarkę internetową ponownie i wpisz w polu adresu. Wpisz adres i hasło, a następnie kliknij przycisk LOG IN (ZALOGUJ SIĘ). 19

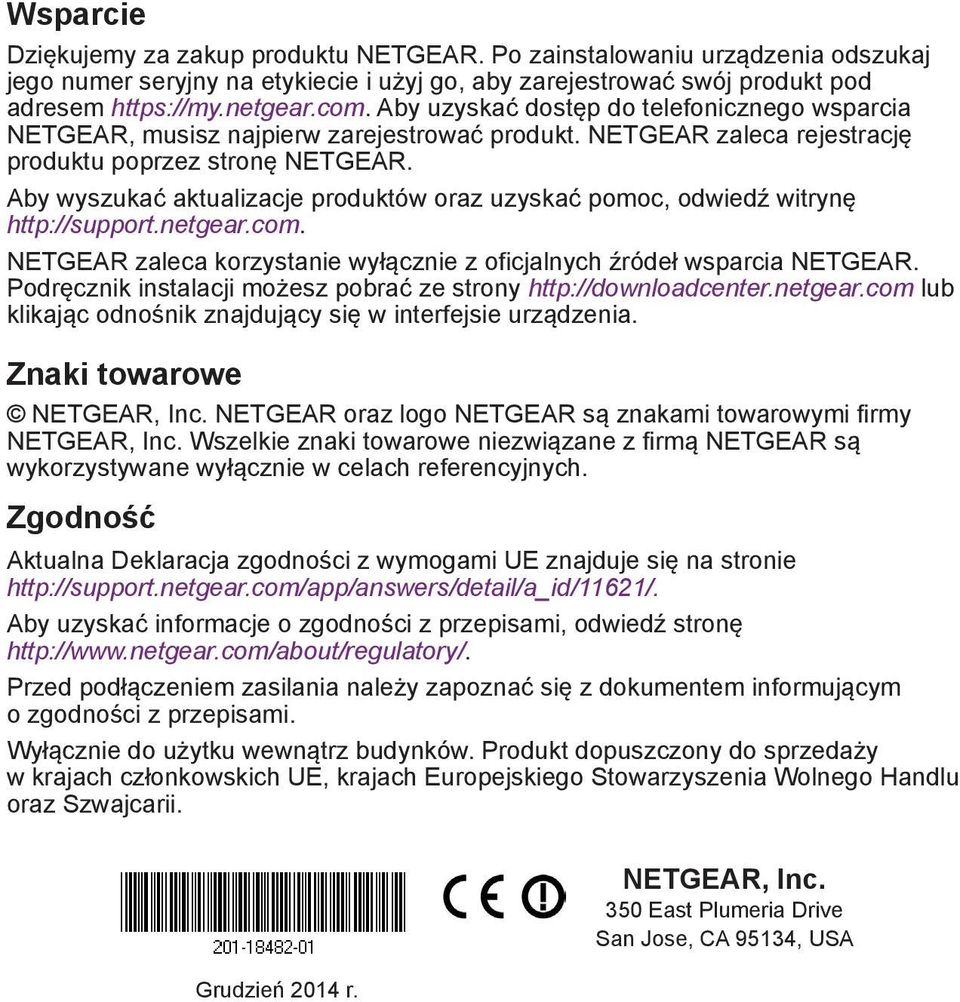

20 Wsparcie Dziękujemy za zakup produktu NETGEAR. Po zainstalowaniu urządzenia odszukaj jego numer seryjny na etykiecie i użyj go, aby zarejestrować swój produkt pod adresem Aby uzyskać dostęp do telefonicznego wsparcia NETGEAR, musisz najpierw zarejestrować produkt. NETGEAR zaleca rejestrację produktu poprzez stronę NETGEAR. Aby wyszukać aktualizacje produktów oraz uzyskać pomoc, odwiedź witrynę NETGEAR zaleca korzystanie wyłącznie z oficjalnych źródeł wsparcia NETGEAR. Podręcznik instalacji możesz pobrać ze strony lub klikając odnośnik znajdujący się w interfejsie urządzenia. Znaki towarowe NETGEAR, Inc. NETGEAR oraz logo NETGEAR są znakami towarowymi firmy NETGEAR, Inc. Wszelkie znaki towarowe niezwiązane z firmą NETGEAR są wykorzystywane wyłącznie w celach referencyjnych. Zgodność Aktualna Deklaracja zgodności z wymogami UE znajduje się na stronie Aby uzyskać informacje o zgodności z przepisami, odwiedź stronę Przed podłączeniem zasilania należy zapoznać się z dokumentem informującym o zgodności z przepisami. Wyłącznie do użytku wewnątrz budynków. Produkt dopuszczony do sprzedaży w krajach członkowskich UE, krajach Europejskiego Stowarzyszenia Wolnego Handlu oraz Szwajcarii. Grudzień 2014 r. NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA
