1 FRITZ! Repeater 450E Wymogi systemowe Stacja bazowa wg IEEE b/g/n, 2,4 GHz, automatyczne przyznawanie adresu IP (DHCP) Dla funkcji : stacja bazowa obsługująca Pierwsza konfiguracja bez : klient obsługujący standard szyfrowania WPA Pierwsza konfiguracja z kreatorem instalacji: Microsoft Windows 8.1/8, Windows 7 lub Windows Vista, dostęp do u Przy pierwszej konfiguracji : jeśli adres MAC wzmacniacza FRITZ! Repeater jest aktywny, należy dodać go jako wyjątek do filtra adresów MAC stacji bazowej Serwis pl.avm.de AVM GmbH Alt-Moabit Berlin Niemcy Telefon info@avm.de Instrukcja obsługi pl.avm.de/serwis/ podreczniki/fritzwlan Kreator avm.de/en/repeater Serwis pl.avm.de/serwis Pomoc techniczna pl.avm.de/serwis Materiały do pobrania pl.avm.de/serwis/ strefa-pobierania Stan dokumentacji 06/ Konfiguracja i obsługa

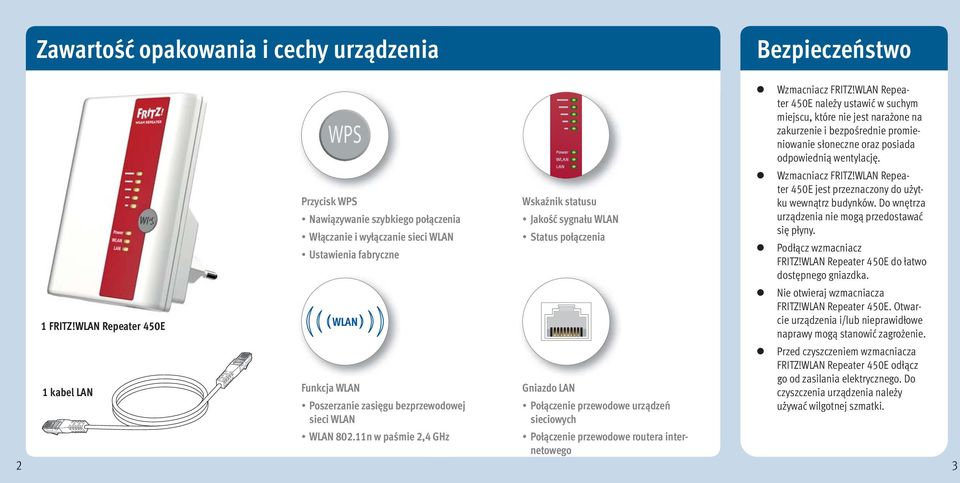

2 Zawartość opakowania i cechy urządzenia Bezpieczeństwo Wzmacniacz FRITZ! Repeater 450E należy ustawić w suchym miejscu, które nie jest narażone na zakurzenie i bezpośrednie promieniowanie słoneczne oraz posiada odpowiednią wentylację. 2 1 FRITZ! Repeater 450E 1 kabel LAN Przycisk Nawiązywanie szybkiego połączenia Włączanie i wyłączanie sieci Ustawienia fabryczne Funkcja Poszerzanie zasięgu bezprzewodowej sieci n w paśmie 2,4 GHz Wskaźnik statusu Jakość sygnału Status połączenia Gniazdo LAN Połączenie przewodowe urządzeń sieciowych Połączenie przewodowe routera internetowego Wzmacniacz FRITZ! Repeater 450E jest przeznaczony do użytku wewnątrz budynków. Do wnętrza urządzenia nie mogą przedostawać się płyny. Podłącz wzmacniacz FRITZ! Repeater 450E do łatwo dostępnego gniazdka. Nie otwieraj wzmacniacza FRITZ! Repeater 450E. Otwarcie urządzenia i/lub nieprawidłowe naprawy mogą stanowić zagrożenie. Przed czyszczeniem wzmacniacza FRITZ! Repeater 450E odłącz go od zasilania elektrycznego. Do czyszczenia urządzenia należy używać wilgotnej szmatki. 3

3 Oto FRITZ! Repeater 450E Niniejsza broszura zawiera opis zastosowania i obsługi wzmacniacza FRITZ! Repeater 450E. Szczegółowe informacje i szczegóły techniczne znajdują się w instrukcji obsługi w formacie PDF dostępnej na naszej stronie internetowej pl.avm.de/serwis. FRITZ! Repeater 450E to wzmacniacz, który poszerza zasięg bezprzewodowej sieci ; w połączeniu z urządzeniami i urządzeniami sieciowymi może stanowić punkt dostępowy do sieci domowej i routera internetowego. Wzmacniacz FRITZ! Repeater 450E posiada interfejs użytkownika, w którym można wprowadzać ustawienia. Interfejs można otworzyć w przeglądarce internetowej każdego podłączonego urządzenia. W interfejsie użytkownika można m.in. zmienić tryb pracy wzmacniacza FRITZ! Repeater. Poprzez zmianę trybu pracy możesz użyć wzmacniacza FRITZ! Repeater 450E jako mostka LAN w celu podłączenia routera internetowego przez kabel LAN, a także poszerzyć okablowanie Ethernet lub sieć Powerline o jeden punkt dostępowy. Dzięki tym właściwościom wzmacniacz FRITZ! Repeater 450E stanowi wszechstronne urządzenie, które może rozszerzyć zasięg sieci domowej przy użyciu połączeń lub LAN. Życzymy przyjemnego użytkowania wzmacniacza FRITZ! Repeater 450E. FRITZ! Repeater 450E w sieci domowej 4 5

4 Power/DSL Power/DSL Info Info Power/DSL INFO Power/DSL Power/DSL INFO INFO Tryby pracy Włączenie do bezprzewodowej sieci Wzmacniacz FRITZ! Repeater 450E może być użytkowany na dwa sposoby: Mostek (ustawiony fabrycznie) Mostek łączy wzmacniacz FRITZ! Repeater 450E przez bezprzewodową sieć z routerem internetowym. Komputery i inne urządzenia sieciowe można połączyć z wzmacniaczem FRITZ! Repeater 450E bezprzewodowo przez sieć lub przez kabel LAN. Opis podłączenia znajduje się na stronie 7. LAN Podłącz wzmacniacz FRITZ! Repeater 450E do gniazdka elektrycznego znajdującego się w pobliżu komputera i stacji bazowej (na przykład urządzenia FRITZ!Box). Połącz wzmacniacz FRITZ! Repeater 450E i stację bazową poprzez sieć. Istnieją 3 możliwości ustanowienia połączenia. Sposób postępowania jest opisany na stronie 8. Mostek LAN Mostek LAN łączy wzmacniacz FRITZ! Repeater 450E z routerem internetowym przez kabel LAN. Komputery i inne urządzenia sieciowe można połączyć z wzmacniaczem FRITZ! Repeater 450E bezprzewodowo przez sieć. Tryb pracy Mostek LAN można skonfigurować w interfejsie użytkownika wzmacniacza FRITZ! Repeater 450E. Patrz także instrukcja obsługi wzmacniacza FRITZ! Repeater 450E dostępna na stronie: pl.avm.de/serwis. Podłącz wzmacniacz FRITZ! Repeater 450E do gniazdka elektrycznego znajdującego się mniej więcej w połowie odległości między stacją bazową a urządzeniami obsługującymi, dla których ma zostać poszerzony zasięg sieci bezprzewodowej. LAN 6 7

5 Nawiązywanie połączenia Aby poszerzyć zasięg sieci bezprzewodowej, należy włączyć wzmacniacz FRITZ! Repeater 450E do bezprzewodowej sieci, wykonując zalewnie kilka czynności. Istnieją trzy proste sposoby nawiązania połączenia z. Szybkie połączenie (strona 9) (Wi-Fi Protected Setup) to najprostsza i najszybsza metoda nawiązywania bezpiecznego połączenia między urządzeniami. jest obsługiwany przez wszystkie aktualne modele urządzenia FRITZ!Box obsługujące sieć i wiele stacji bazowych innych producentów. Należy przestrzegać dokumentacji dotyczącej stacji bazowej. lub Kreator online (strona 10) Jeśli na komputerze zainstalowany jest system operacyjny Windows 8.1/8, Windows 7, Windows Vista lub Windows XP, w podłączeniu i instalacji wzmacniacza FRITZ! Repeater 450E pomoże wygodny kreator online. Metodę tę można stosować również wtedy, gdy stacja bazowa nie posiada funkcji. lub Połączenie ręczne (strona 11) Niezależnie od stosowanego systemu operacyjnego wzmacniacz FRITZ! Repeater 450E i stację bazową można także połączyć ręcznie. Nawiązywanie połączenia za pomocą szybkiego połączenia Szybkie połączenie to najszybsza i najprostsza metoda utworzenia bezpiecznego połączenia. Warunki Stacja bazowa musi używać standardu szyfrowania WPA lub WPA2. Urządzenia podłączone do sieci muszą obsługiwać i musi być włączony tryb. W aktualnych modelach FRITZ!Box funkcja jest aktywna standardowo, w starszych modelach należy ją włączyć poprzez wciśnięcie przycisku w interfejsie użytkownika FRITZ!Box w punkcie / Bezpieczeństwo/Szybkie połączenie. SSID (nazwa sieci) stacji bazowej musi być ustawiona na na tryb widoczny ; jeśli aktywowano filtr adresów MAC, należy go wyłączyć na czas pierwszej konfiguracji. Oba ustawienia są w urządzeniu FRITZ!Box aktywowane fabrycznie. Nawiązywanie połączenia 1. Wciśnij przycisk wzmacniacza FRITZ! Repeater 450E, tak by dioda zaczęła migać (por. strona 13 poniżej). 2. W przeciągu 2 minut wciśnij przycisk stacji bazowej, który uruchamia funkcję. W urządzeniach FRITZ!Box firmy AVM na przycisku tym znajduje się napis, lub /. Stosuj się do wskazówek podanych w dokumentacji urządzenia FRITZ!Box lub stacji bazowej. 3. Wzmacniacz FRITZ! Repeater automatycznie przejmuje nazwę sieci (SSID) i klucz sieciowy stacji bazowej w celu ustanowienia bezpiecznego połączenia. 4. Po nawiązaniu połączenia wszystkie diody na wzmacniaczu FRITZ! Repeater świecą się światłem ciągłym. Następnie można skonfigurować wzmacniacz FRITZ! Repeater 450E w interfejsie użytkownika. W tym celu należy zapoznać się z informacjami na stronie

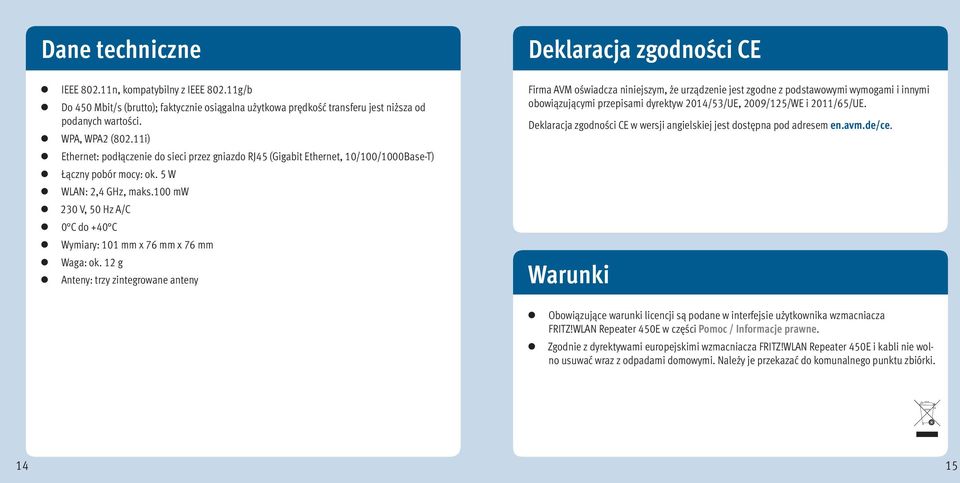

6 Nawiązywanie połączenia za pomocą kreatora online Wygodny kreator online prowadzi użytkownika krok po kroku przez pierwszą konfigurację. Ręczne nawiązywanie połączenia Połączenie ze stacją bazową można nawiązać ręcznie. Warunki Na komputerze musi być zainstalowany system Windows 8.1/8, Windows 7, Windows Vista lub Windows XP w wersji od Service Pack 3. Komputer musi mieć dostęp do u. SSID (nazwa sieci) stacji bazowej musi być ustawiona na na tryb widoczny ; jeśli aktywowano filtr adresów MAC, należy go wyłączyć na czas pierwszej konfiguracji. Oba ustawienia są w urządzeniu FRITZ!Box aktywowane fabrycznie. Nawiązywanie połączenia 1. Uruchom przeglądarkę internetową. 2. Wpisz w pasku adresu avm.de/en/repeater. 3. Zainstaluj na komputerze kreator konfiguracji wzmacniacza FRITZ! Repeater 450E. 4. Uruchom kreator i postępuj zgodnie z instrukcjami na ekranie. Następnie można skonfigurować wzmacniacz FRITZ! Repeater 450E w interfejsie użytkownika. W tym celu należy zapoznać się z informacjami na stronie 12. Warunki Komputer musi posiadać port LAN. Port LAN musi automatycznie pobierać adres IP (DHCP). Nawiązywanie połączenia 1. Połącz komputer za pomocą dostarczonego kabla LAN ze wzmacniaczem FRITZ! Repeater 450E. 2. Otwórz przeglądarkę i wpisz w pasku adresu 3. Pojawia się kreator FRITZ! Repeater 450E, który pomaga podczas całego procesu konfiguracji. Następnie można skonfigurować wzmacniacz FRITZ! Repeater 450E w interfejsie użytkownika. W tym celu należy zapoznać się z informacjami na stronie 12. Wzmacniacz FRITZ! Repeater 450E można również połączyć ręcznie przez ze stacją bazową. Więcej informacji patrz instrukcja obsługi wzmacniacza FRITZ! Repeater 450E dostępna na stronie internetowej pl.avm.de/serwis

7 Interfejs użytkownika Wzmacniacz FRITZ! Repeater 450E posiada interfejs użytkownika. W interfejsie użytkownika można skonfigurować wzmacniacz FRITZ! Repeater 450E za pomocą kreatora, włączać funkcje i sprawdzać informacje o połączeniach, a także zmieniać tryb pracy i instalować aktualizacje oprogramowania FRITZ!OS. Interfejs użytkownika można otworzyć na każdym komputerze, który jest połączony ze stacją bazową lub wzmacniaczem FRITZ! Repeater 450E: 1. Otwórz przeglądarkę internetową. 2. Wpisz w pasku adresu Otwiera się interfejs użytkownika. Wskaźnik stanu i obsługa Diody wskazują status roboczy wzmacniacza FRITZ! Repeater 450E. Power Świeci się Jakość sygnału Wzmacniacz FRITZ! Repeater 450E jest gotowy do pracy. Miga Połączenie ze stacją bazową zostało przerwane. Wzmacniacz FRITZ! Repeater 450E jest uruchamiany. Trwa aktualizacja systemu FRITZ!OS. Aktywna funkcja Trwa nawiązywanie szybkiego połączenia przez ; dioda miga z dużą częstotliwością, jeśli konieczne było przerwanie połączenia. Trwa przejmowanie ustawień. Trwa włączanie lub wyłączanie funkcji. LAN Wszystkie Urządzenie sieciowe podłączone Trwa wgrywanie ustawień fabrycznych. Przycisk służy do obsługi wzmacniacza FRITZ! Repeater 450E. Wciśnięcie przycisku Przeglądarka internetowa: otwieranie interfejsu użytkownika za pomocą adresu Włączanie i wyłączanie sieci Uruchomienie szybkiego połączenia Ustawienia fabryczne 1 sekunda 6 sekund 15 sekund 12 13
