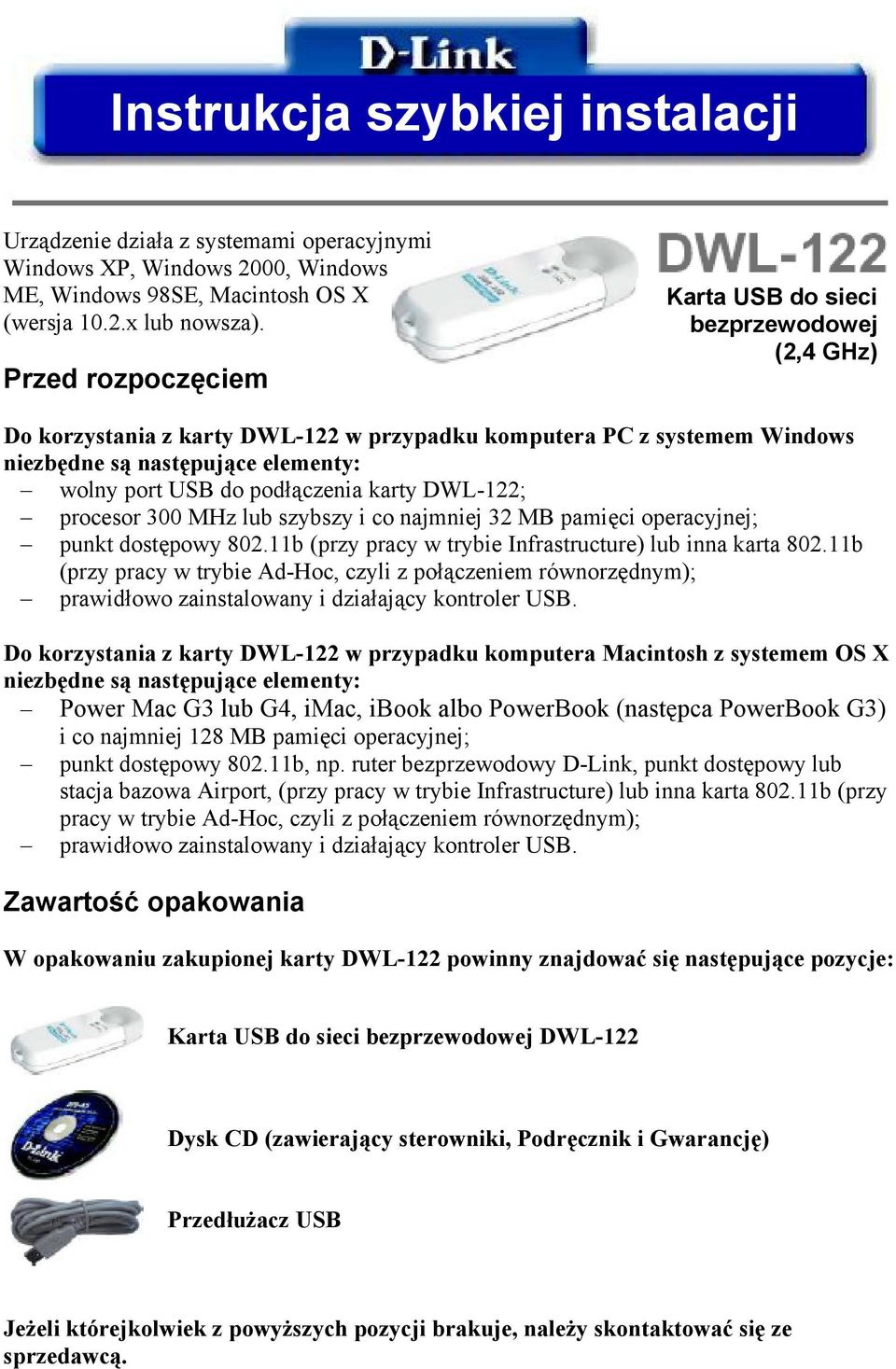

1 Instrukcja szybkiej instalacji Urządzenie działa z systemami operacyjnymi Windows XP, Windows 2000, Windows ME, Windows 98SE, Macintosh OS X (wersja 10.2.x lub nowsza). Przed rozpoczęciem Karta USB do sieci bezprzewodowej (2,4 GHz) Do korzystania z karty DWL-122 w przypadku komputera PC z systemem Windows niezbędne są następujące elementy: wolny port USB do podłączenia karty DWL-122; procesor 300 MHz lub szybszy i co najmniej 32 MB pamięci operacyjnej; punkt dostępowy b (przy pracy w trybie Infrastructure) lub inna karta b (przy pracy w trybie Ad-Hoc, czyli z połączeniem równorzędnym); prawidłowo zainstalowany i działający kontroler USB. Do korzystania z karty DWL-122 w przypadku komputera Macintosh z systemem OS X niezbędne są następujące elementy: Power Mac G3 lub G4, imac, ibook albo PowerBook (następca PowerBook G3) i co najmniej 128 MB pamięci operacyjnej; punkt dostępowy b, np. ruter bezprzewodowy D-Link, punkt dostępowy lub stacja bazowa Airport, (przy pracy w trybie Infrastructure) lub inna karta b (przy pracy w trybie Ad-Hoc, czyli z połączeniem równorzędnym); prawidłowo zainstalowany i działający kontroler USB. Zawartość opakowania W opakowaniu zakupionej karty DWL-122 powinny znajdować się następujące pozycje: Karta USB do sieci bezprzewodowej DWL-122 Dysk CD (zawierający sterowniki, Podręcznik i Gwarancję) Przedłużacz USB Jeżeli którejkolwiek z powyższych pozycji brakuje, należy skontaktować się ze sprzedawcą.

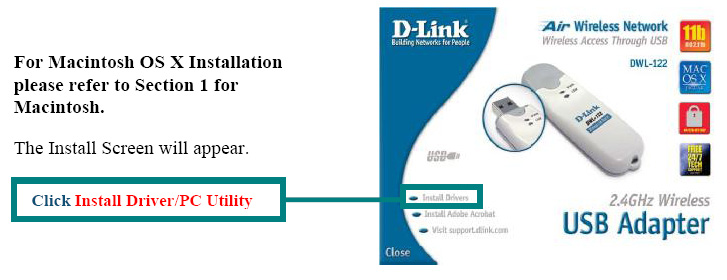

2 WYGLĄD KARTY Wskaźniki LED Link/Power Link (połączenie) miga podczas przesyłania danych. PWR (zasilanie) świeci przy prawidłowym zainstalowaniu karty w komputerze. Złącze USB Służy do podłączenia karty do komputera PC lub laptopa. Antena Służy do bezprzewodowego połączenia z siecią b. Instalacja w systemie operacyjnym Windows Włóż dysk CD do napędu CD-ROM komputera. Włącz komputer i włóż do napędu CD-ROM dysk CD ze sterownikami karty D-Link Air DWL-122. Podane dalej instrukcje instalacji dotyczą systemu operacyjnego Windows XP. W innych wersjach systemu Windows wygląd ekranu jest podobny. Nie należy podłączać karty DWL- 122 do komputera przed zainstalowaniem sterowników z dysku D- Link! Informacje na temat instalacji w systemie Macintosh OS X można znaleźć w punkcie 1 części dotyczącej komputerów Macintosh. Wyświetli się ekran instalacyjny pokazany obok. Kliknij opcję programu narzędziowego Install Drivers.

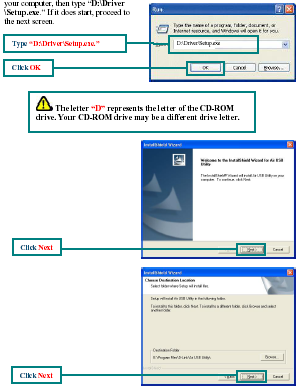

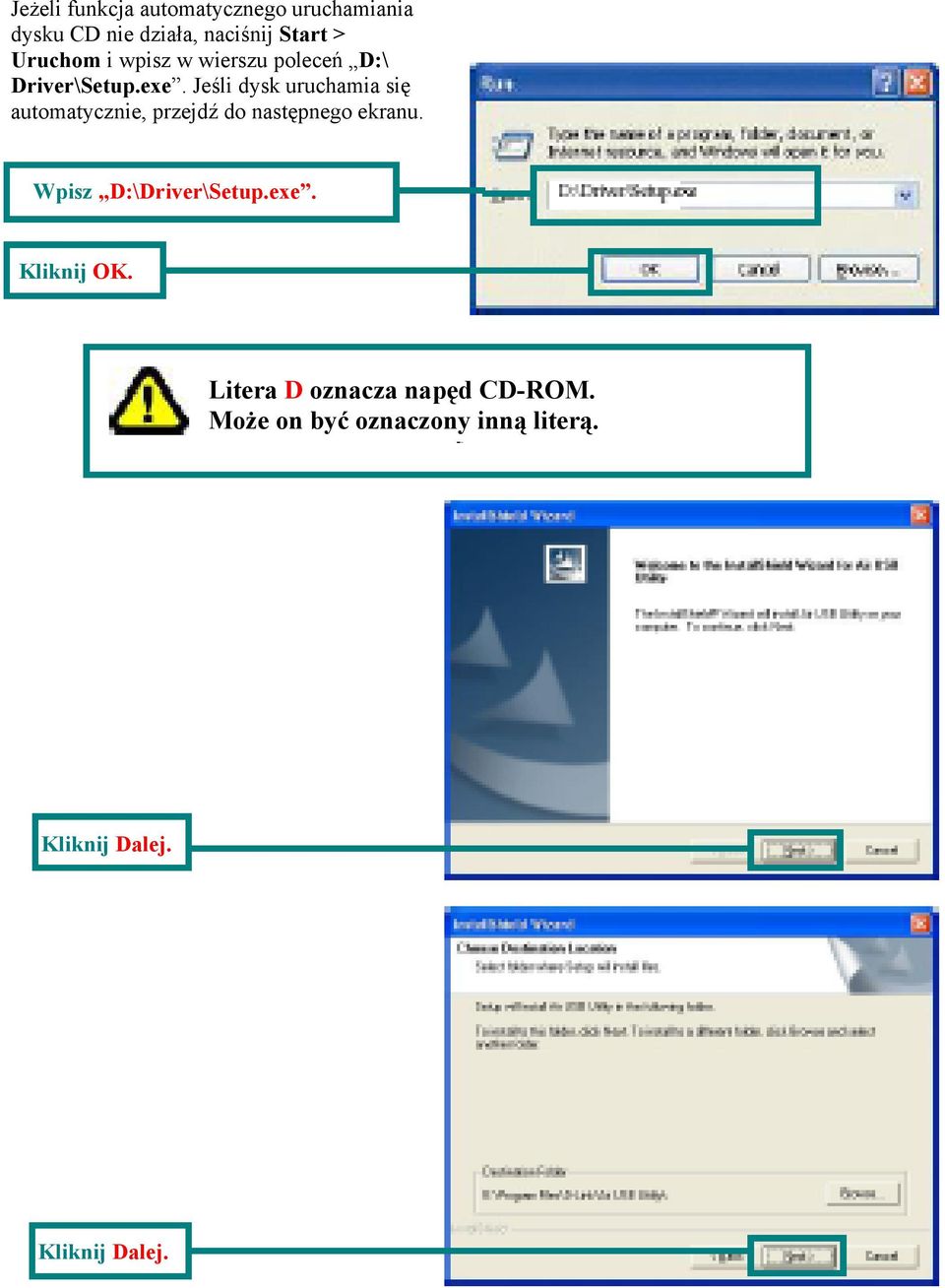

3 Jeżeli funkcja automatycznego uruchamiania dysku CD nie działa, naciśnij Start > Uruchom i wpisz w wierszu poleceń D:\ Driver\Setup.exe. Jeśli dysk uruchamia się automatycznie, przejdź do następnego ekranu. Wpisz D:\Driver\Setup.exe. Kliknij OK. Litera D oznacza napęd CD-ROM. Może on być oznaczony inną literą. Kliknij Dalej. Kliknij Dalej.

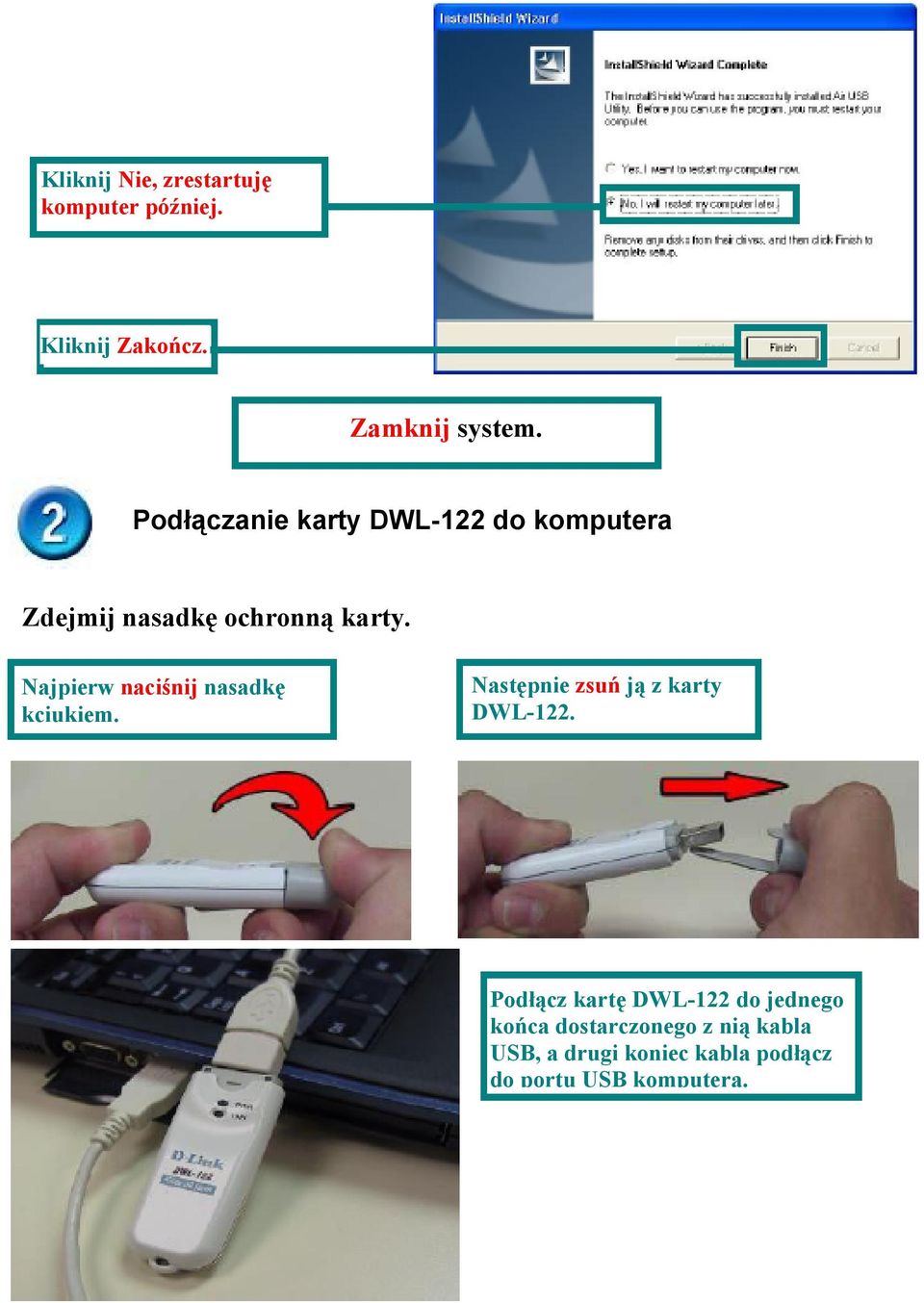

4 Kliknij Nie, zrestartuję komputer później. Kliknij Zakończ. Zamknij system. Podłączanie karty DWL-122 do komputera Zdejmij nasadkę ochronną karty. Najpierw naciśnij nasadkę kciukiem. Następnie zsuń ją z karty DWL-122. Podłącz kartę DWL-122 do jednego końca dostarczonego z nią kabla USB, a drugi koniec kabla podłącz do portu USB komputera.

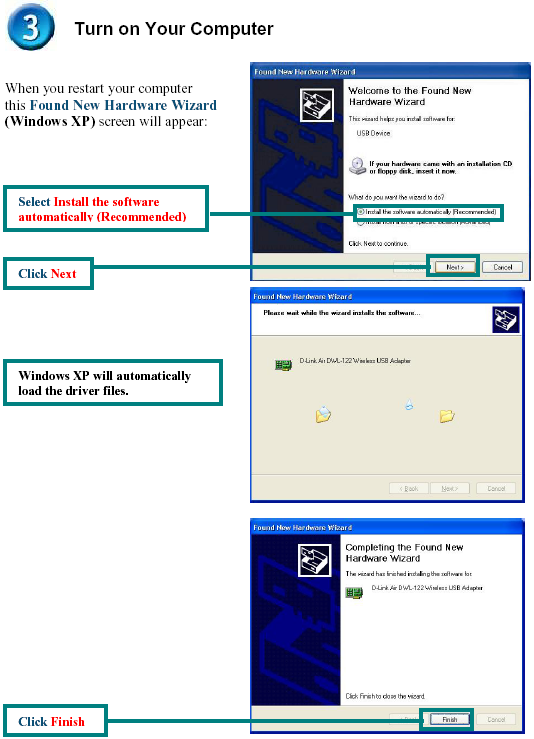

5 Uruchamianie komputera Po uruchomieniu komputera z systemem Windows XP wyświetli się pokazany obok ekran Kreatora instalacji nowego sprzętu. Zaznacz opcję Zainstaluj sterownik automatycznie (zalecane). Kliknij Dalej. Windows XP automatycznie załaduje pliki sterownika. Kliknij Zakończ.

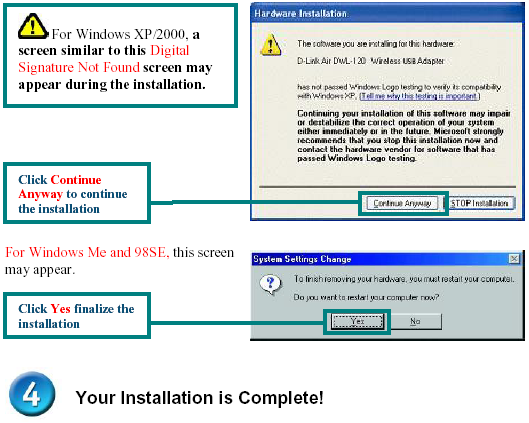

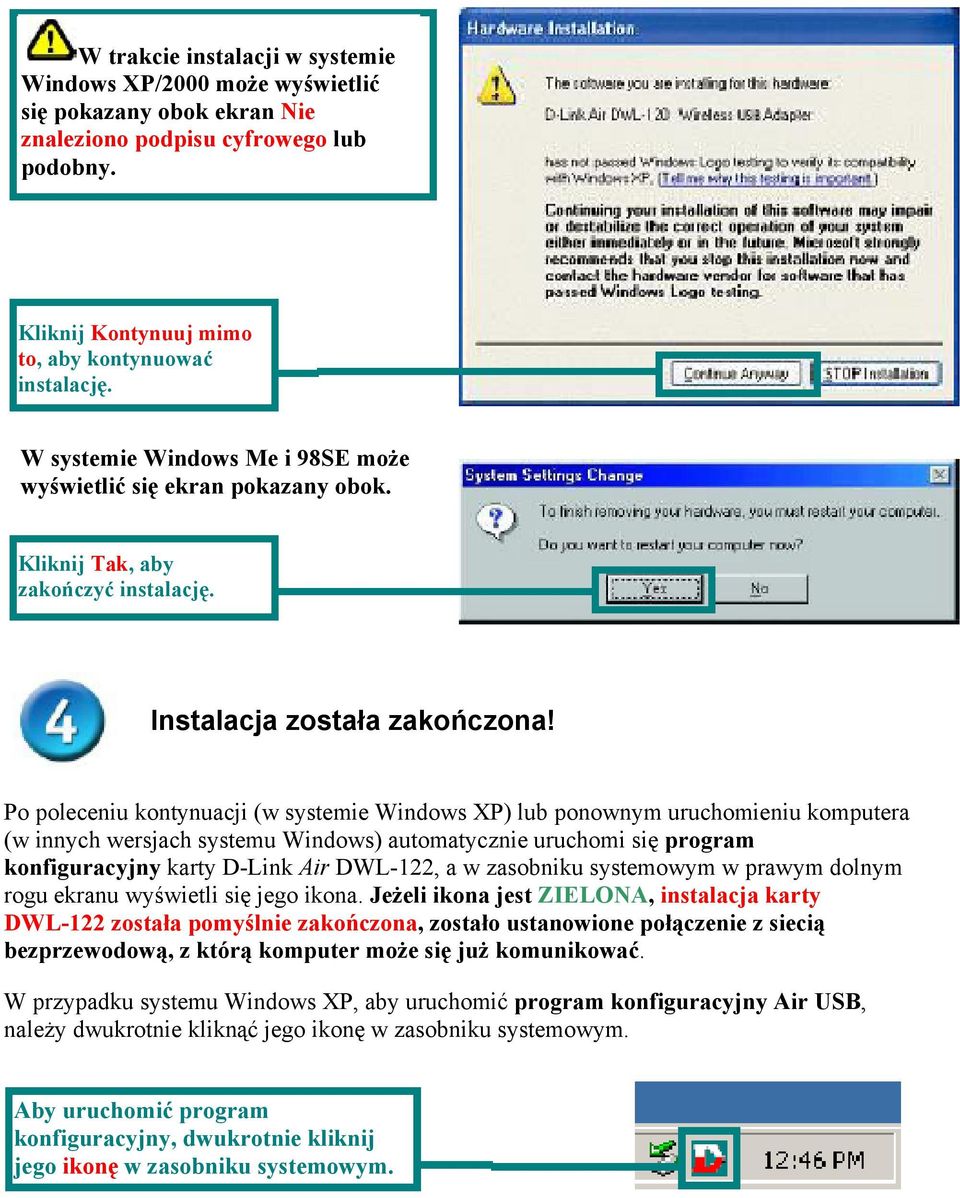

6 W trakcie instalacji w systemie Windows XP/2000 może wyświetlić się pokazany obok ekran Nie znaleziono podpisu cyfrowego lub podobny. Kliknij Kontynuuj mimo to, aby kontynuować instalację. W systemie Windows Me i 98SE może wyświetlić się ekran pokazany obok. Kliknij Tak, aby zakończyć instalację. Instalacja została zakończona! Po poleceniu kontynuacji (w systemie Windows XP) lub ponownym uruchomieniu komputera (w innych wersjach systemu Windows) automatycznie uruchomi się program konfiguracyjny karty D-Link Air DWL-122, a w zasobniku systemowym w prawym dolnym rogu ekranu wyświetli się jego ikona. Jeżeli ikona jest ZIELONA, instalacja karty DWL-122 została pomyślnie zakończona, zostało ustanowione połączenie z siecią bezprzewodową, z którą komputer może się już komunikować. W przypadku systemu Windows XP, aby uruchomić program konfiguracyjny Air USB, należy dwukrotnie kliknąć jego ikonę w zasobniku systemowym. Aby uruchomić program konfiguracyjny, dwukrotnie kliknij jego ikonę w zasobniku systemowym.

7 Instalacja została zakończona! (kontynuacja) Kliknij Zaawansowane. Usuń zaznaczenie przy opcji Użyj Windows do skonfigurowania ustawień sieci. Kliknij OK.

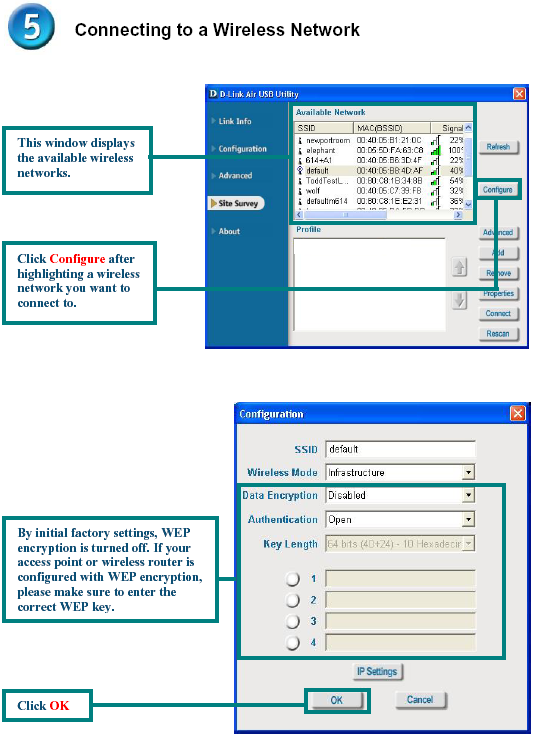

8 Ustanawianie połączenia z siecią bezprzewodową W tym oknie są wyświetlane dostępne sieci bezprzewodowe. Zaznacz sieć, z którą chcesz się połączyć, i kliknij Configure (Konfiguruj). Szyfrowanie WEP fabrycznie jest wyłączone. Jeżeli punkt dostępowy lub ruter bezprzewodowy jest skonfigurowany z szyfrowaniem WEP, wpisz właściwy klucz szyfrowania. Kliknij OK.

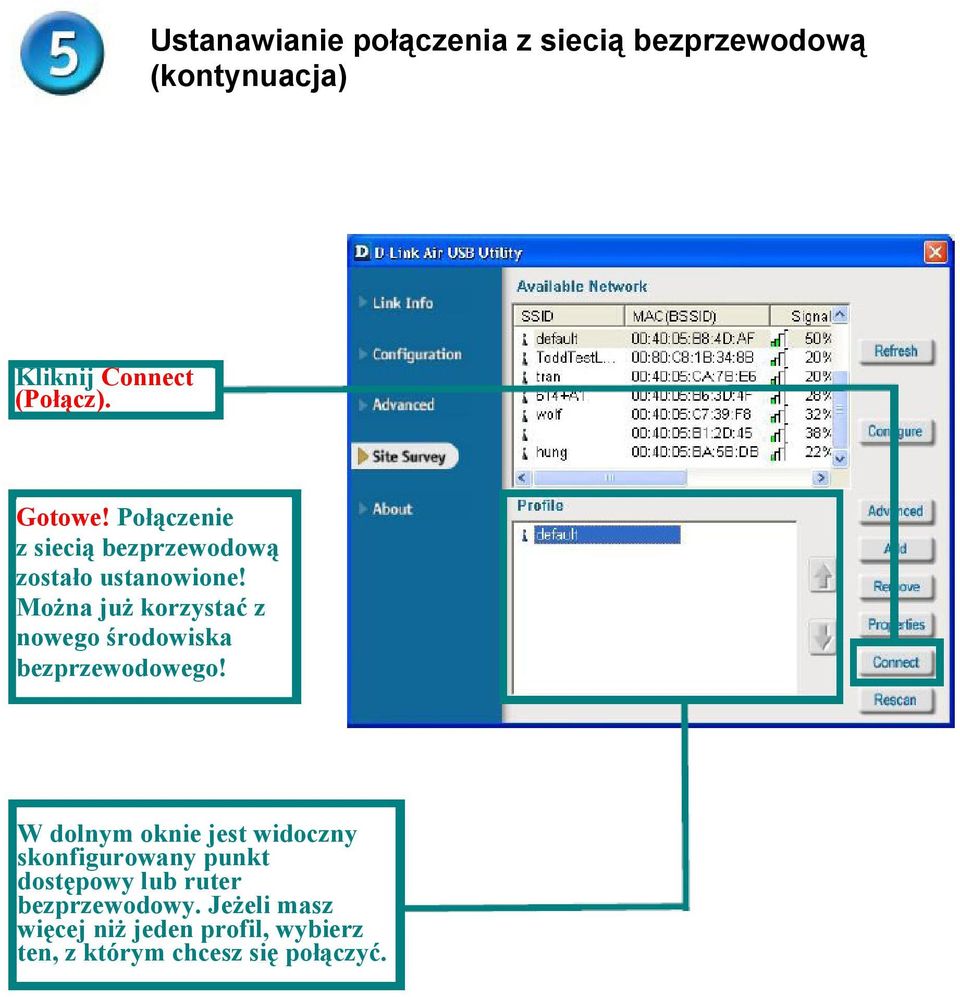

9 Ustanawianie połączenia z siecią bezprzewodową (kontynuacja) Kliknij Connect (Połącz). Gotowe! Połączenie z siecią bezprzewodową zostało ustanowione! Można już korzystać z nowego środowiska bezprzewodowego! W dolnym oknie jest widoczny skonfigurowany punkt dostępowy lub ruter bezprzewodowy. Jeżeli masz więcej niż jeden profil, wybierz ten, z którym chcesz się połączyć.

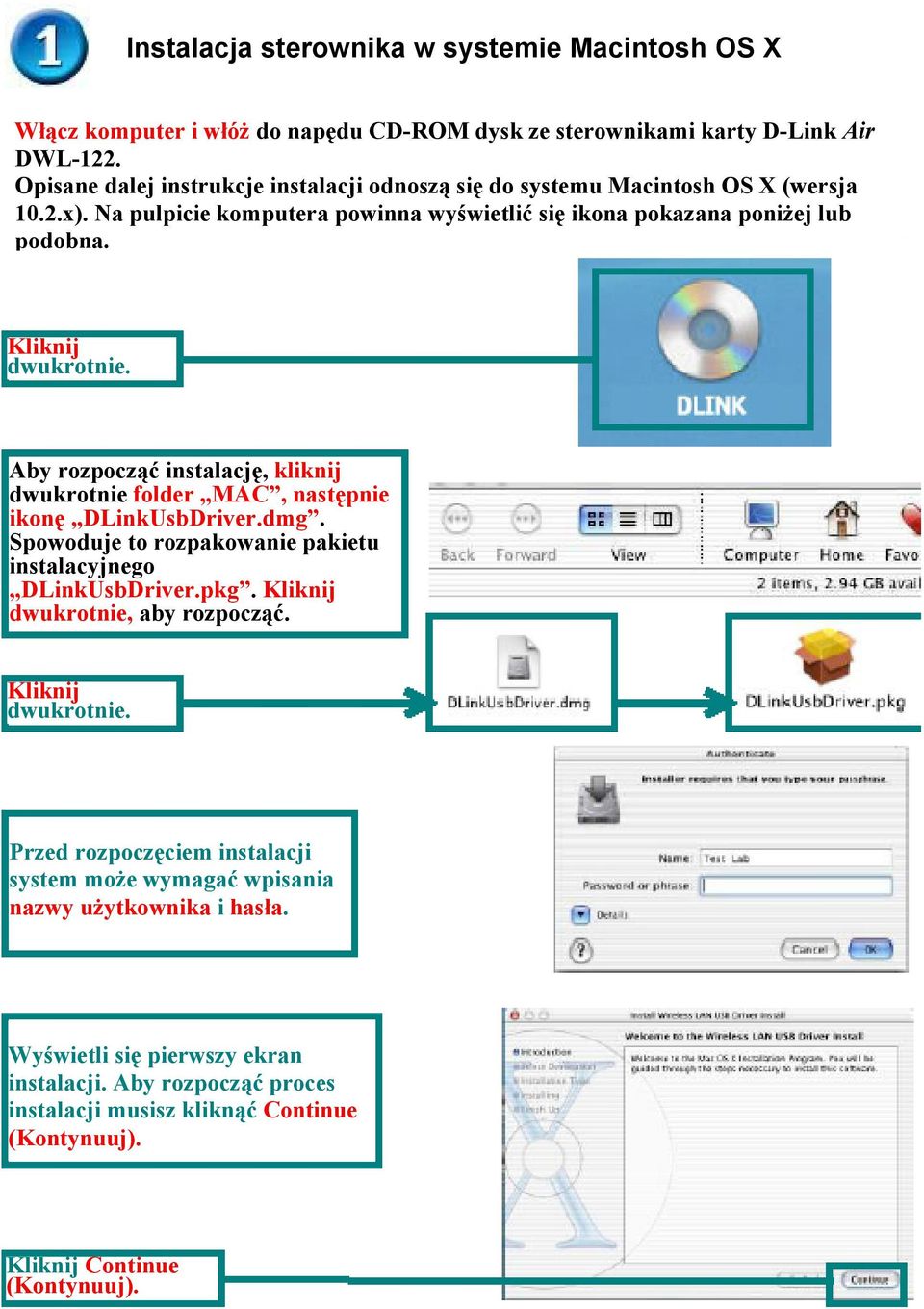

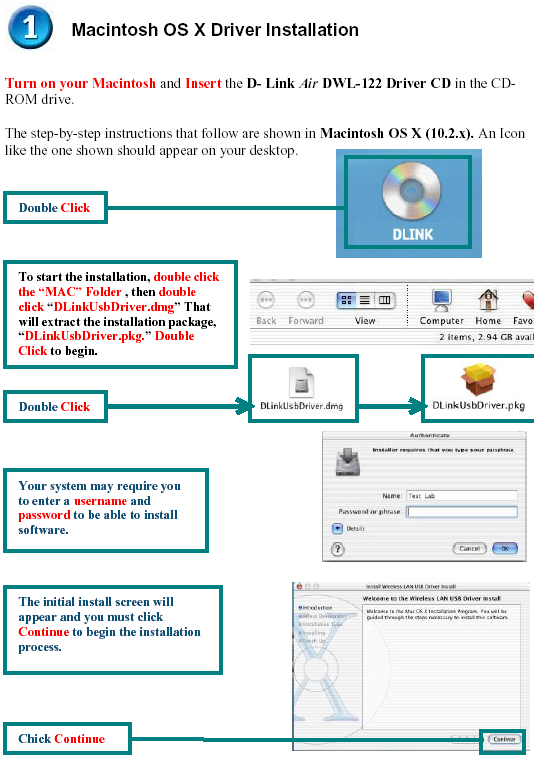

10 Instalacja sterownika w systemie Macintosh OS X Włącz komputer i włóż do napędu CD-ROM dysk ze sterownikami karty D-Link Air DWL-122. Opisane dalej instrukcje instalacji odnoszą się do systemu Macintosh OS X (wersja 10.2.x). Na pulpicie komputera powinna wyświetlić się ikona pokazana poniżej lub podobna. Kliknij dwukrotnie. Aby rozpocząć instalację, kliknij dwukrotnie folder MAC, następnie ikonę DLinkUsbDriver.dmg. Spowoduje to rozpakowanie pakietu instalacyjnego DLinkUsbDriver.pkg. Kliknij dwukrotnie, aby rozpocząć. Kliknij dwukrotnie. Przed rozpoczęciem instalacji system może wymagać wpisania nazwy użytkownika i hasła. Wyświetli się pierwszy ekran instalacji. Aby rozpocząć proces instalacji musisz kliknąć Continue (Kontynuuj). Kliknij Continue (Kontynuuj).

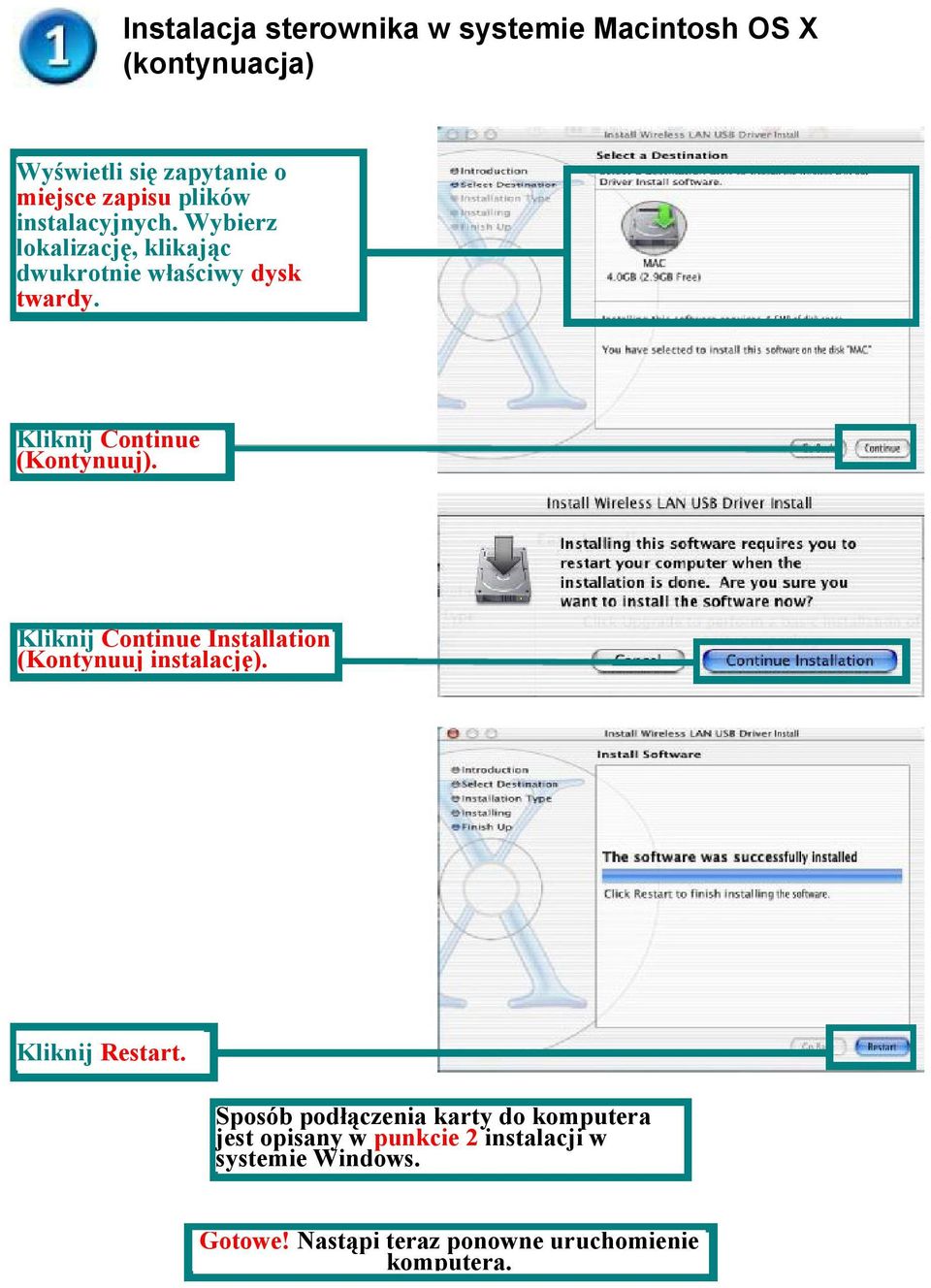

11 Instalacja sterownika w systemie Macintosh OS X (kontynuacja) Wyświetli się zapytanie o miejsce zapisu plików instalacyjnych. Wybierz lokalizację, klikając dwukrotnie właściwy dysk twardy. Kliknij Continue (Kontynuuj). Kliknij Continue Installation (Kontynuuj instalację). Kliknij Restart. Sposób podłączenia karty do komputera jest opisany w punkcie 2 instalacji w systemie Windows. Gotowe! Nastąpi teraz ponowne uruchomienie komputera.

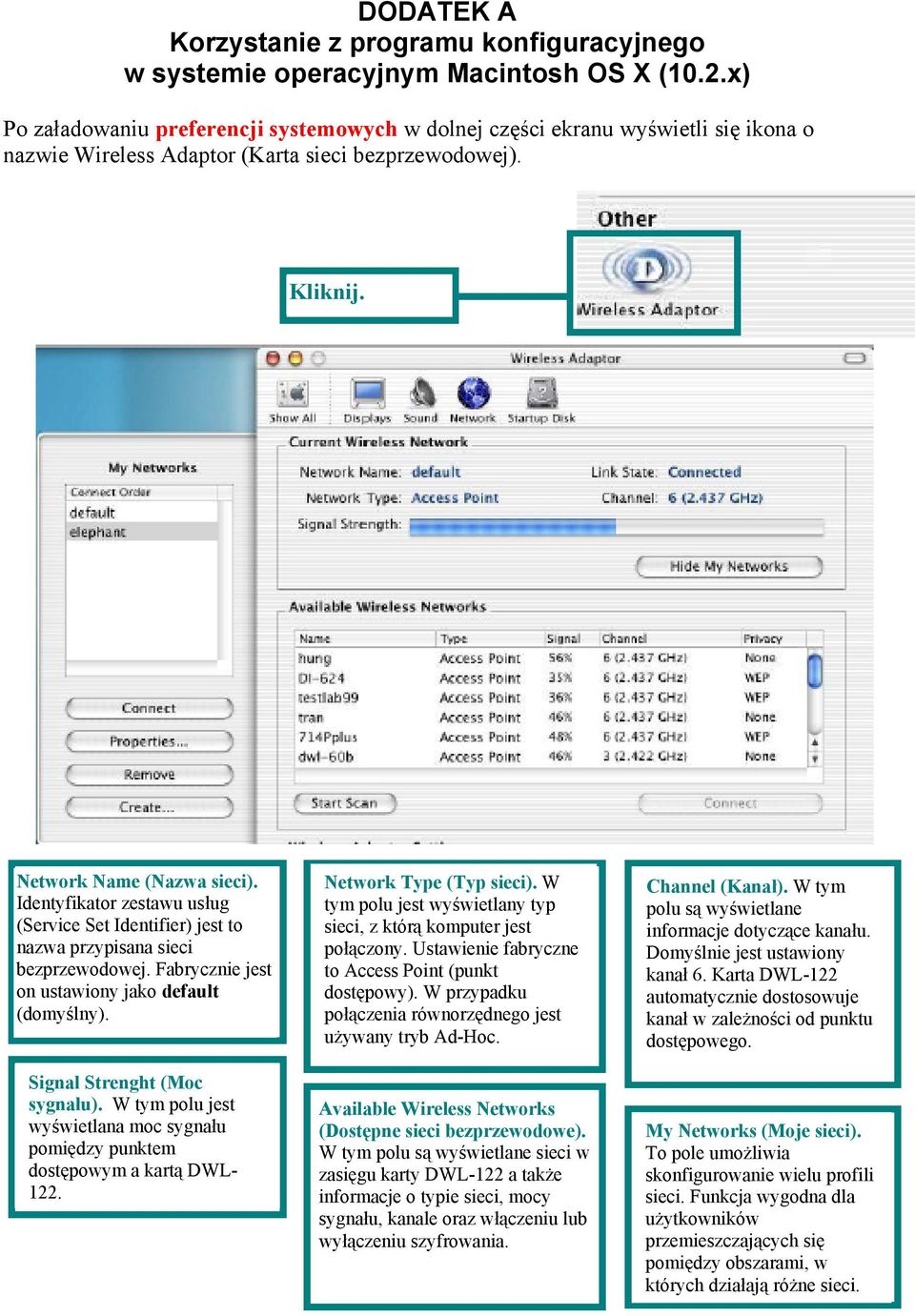

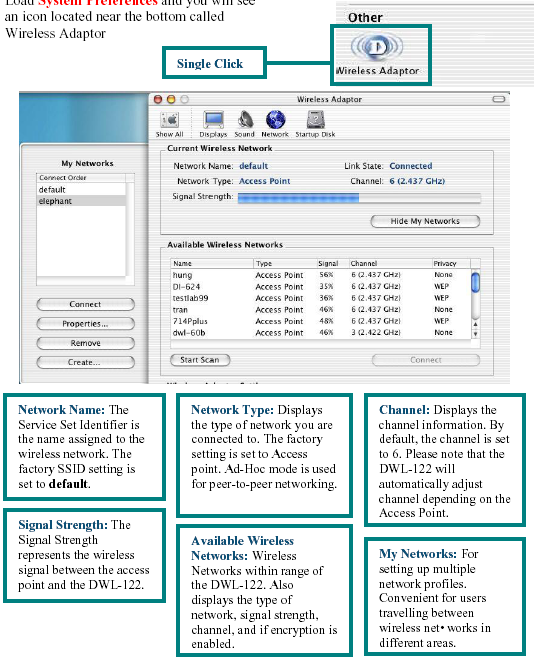

12 DODATEK A Korzystanie z programu konfiguracyjnego w systemie operacyjnym Macintosh OS X (10.2.x) Po załadowaniu preferencji systemowych w dolnej części ekranu wyświetli się ikona o nazwie Wireless Adaptor (Karta sieci bezprzewodowej). Kliknij. Network Name (Nazwa sieci). Identyfikator zestawu usług (Service Set Identifier) jest to nazwa przypisana sieci bezprzewodowej. Fabrycznie jest on ustawiony jako default (domyślny). Signal Strenght (Moc sygnału). W tym polu jest wyświetlana moc sygnału pomiędzy punktem dostępowym a kartą DWL Network Type (Typ sieci). W tym polu jest wyświetlany typ sieci, z którą komputer jest połączony. Ustawienie fabryczne to Access Point (punkt dostępowy). W przypadku połączenia równorzędnego jest używany tryb Ad-Hoc. Available Wireless Networks (Dostępne sieci bezprzewodowe). W tym polu są wyświetlane sieci w zasięgu karty DWL-122 a także informacje o typie sieci, mocy sygnału, kanale oraz włączeniu lub wyłączeniu szyfrowania. Channel (Kanał). W tym polu są wyświetlane informacje dotyczące kanału. Domyślnie jest ustawiony kanał 6. Karta DWL-122 automatycznie dostosowuje kanał w zależności od punktu dostępowego. My Networks (Moje sieci). To pole umożliwia skonfigurowanie wielu profili sieci. Funkcja wygodna dla użytkowników przemieszczających się pomiędzy obszarami, w których działają różne sieci.

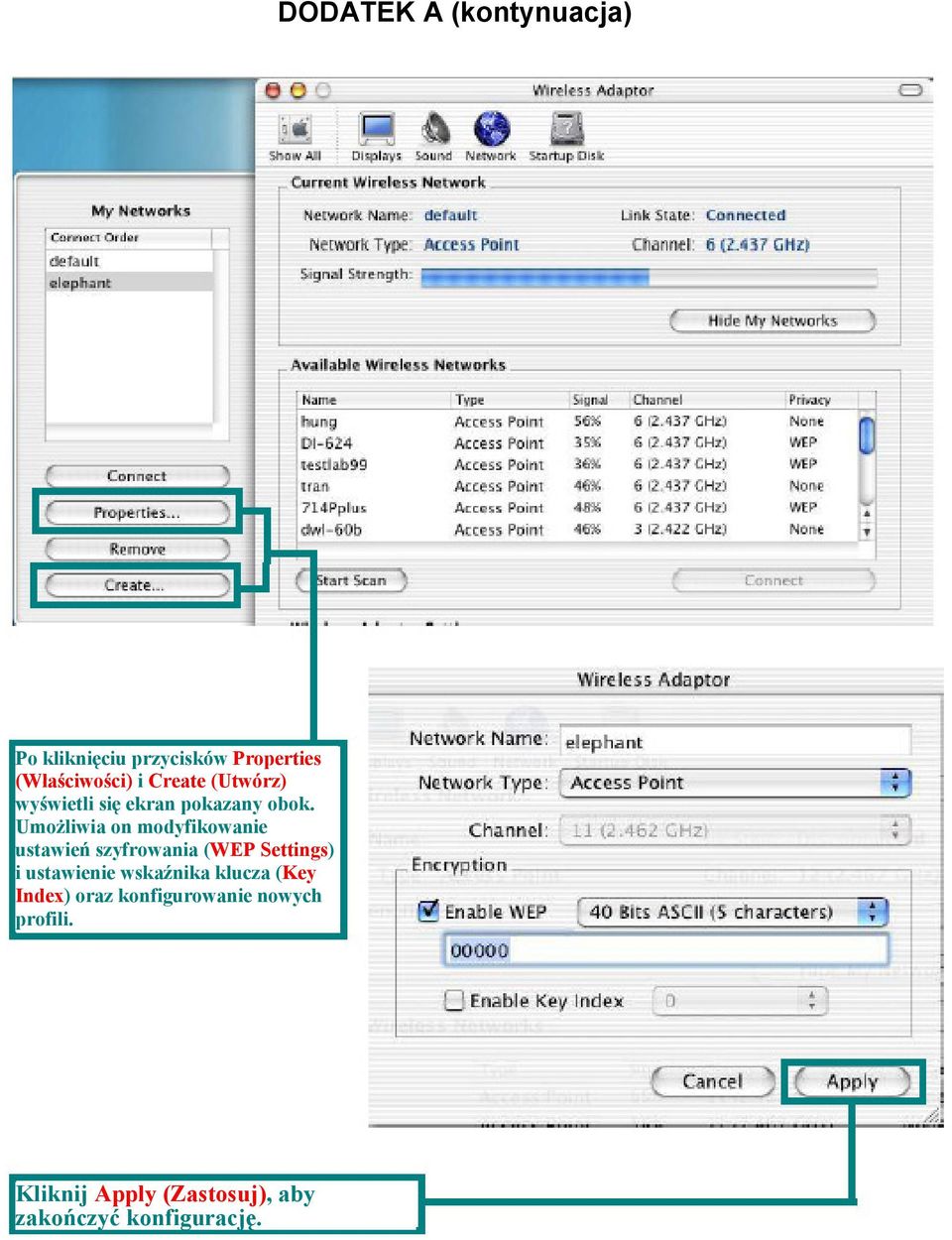

13 DODATEK A (kontynuacja) Po kliknięciu przycisków Properties (Właściwości) i Create (Utwórz) wyświetli się ekran pokazany obok. Umożliwia on modyfikowanie ustawień szyfrowania (WEP Settings) i ustawienie wskaźnika klucza (Key Index) oraz konfigurowanie nowych profili. Kliknij Apply (Zastosuj), aby zakończyć konfigurację.

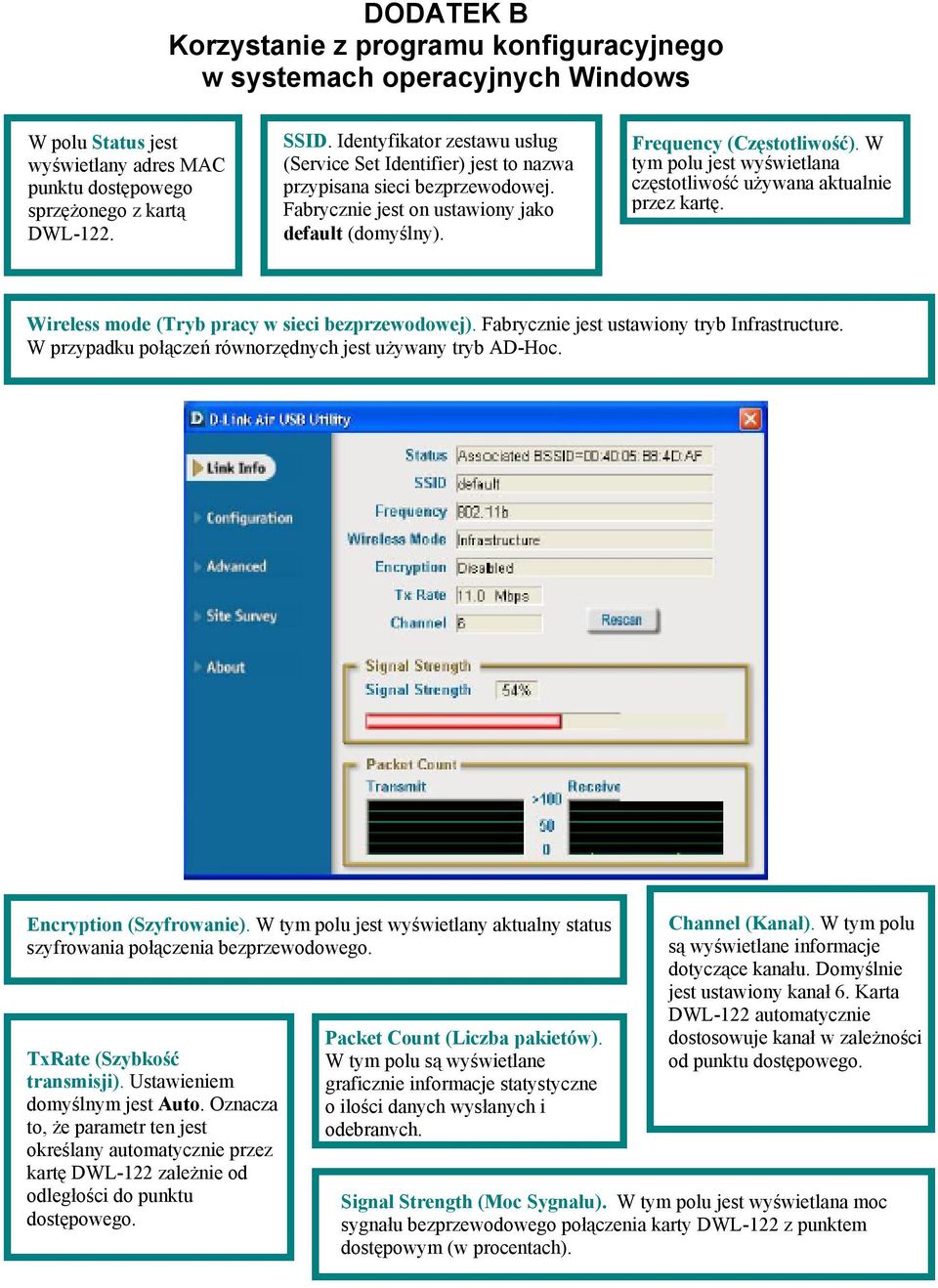

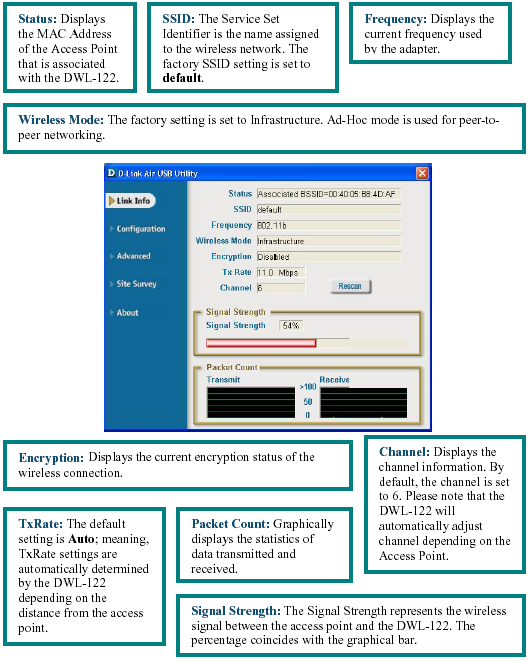

14 DODATEK B Korzystanie z programu konfiguracyjnego w systemach operacyjnych Windows W polu Status jest wyświetlany adres MAC punktu dostępowego sprzężonego z kartą DWL-122. SSID. Identyfikator zestawu usług (Service Set Identifier) jest to nazwa przypisana sieci bezprzewodowej. Fabrycznie jest on ustawiony jako default (domyślny). Frequency (Częstotliwość). W tym polu jest wyświetlana częstotliwość używana aktualnie przez kartę. Wireless mode (Tryb pracy w sieci bezprzewodowej). Fabrycznie jest ustawiony tryb Infrastructure. W przypadku połączeń równorzędnych jest używany tryb AD-Hoc. Encryption (Szyfrowanie). W tym polu jest wyświetlany aktualny status szyfrowania połączenia bezprzewodowego. TxRate (Szybkość transmisji). Ustawieniem domyślnym jest Auto. Oznacza to, że parametr ten jest określany automatycznie przez kartę DWL-122 zależnie od odległości do punktu dostępowego. Packet Count (Liczba pakietów). W tym polu są wyświetlane graficznie informacje statystyczne o ilości danych wysłanych i odebranych. Channel (Kanał). W tym polu są wyświetlane informacje dotyczące kanału. Domyślnie jest ustawiony kanał 6. Karta DWL-122 automatycznie dostosowuje kanał w zależności od punktu dostępowego. Signal Strength (Moc Sygnału). W tym polu jest wyświetlana moc sygnału bezprzewodowego połączenia karty DWL-122 z punktem dostępowym (w procentach).

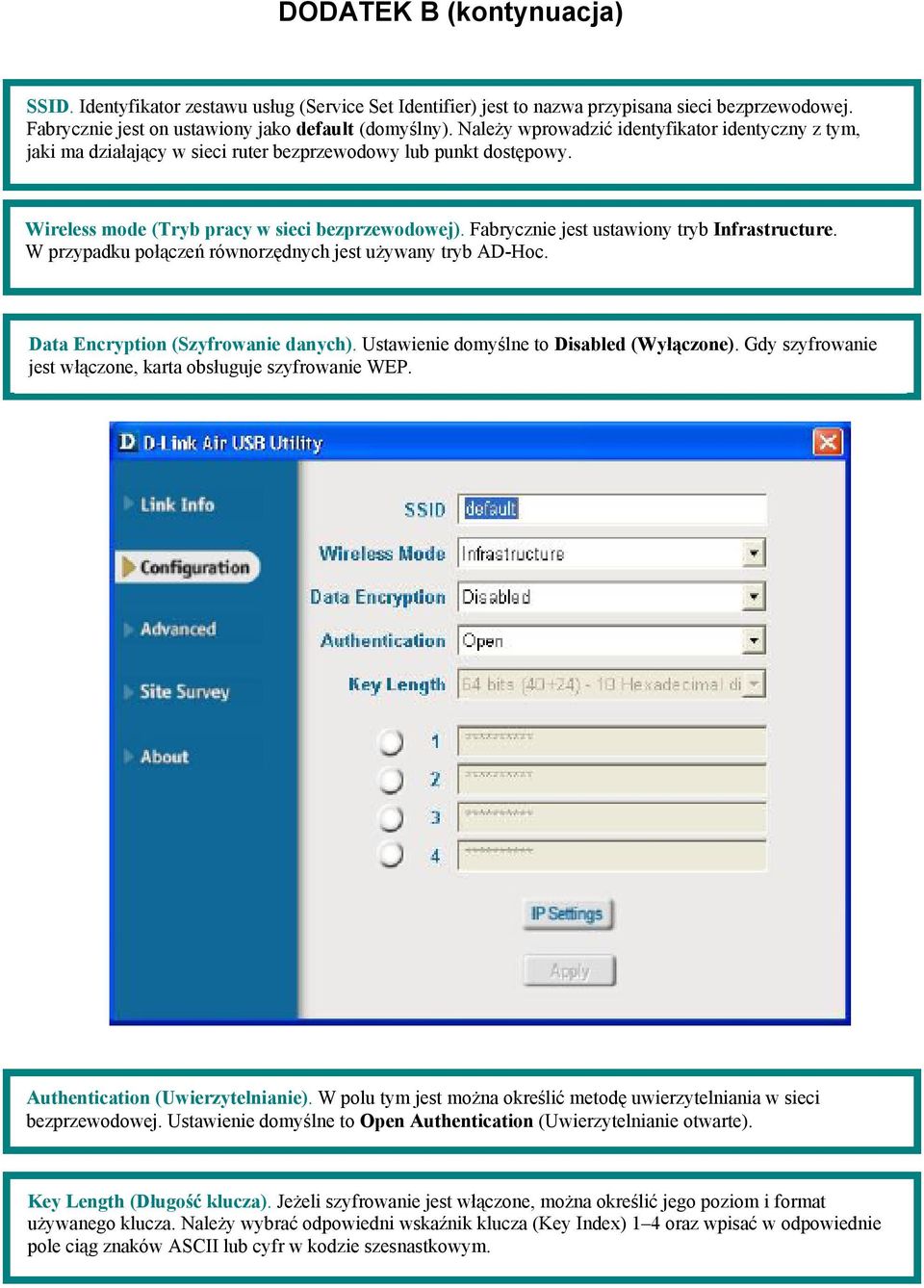

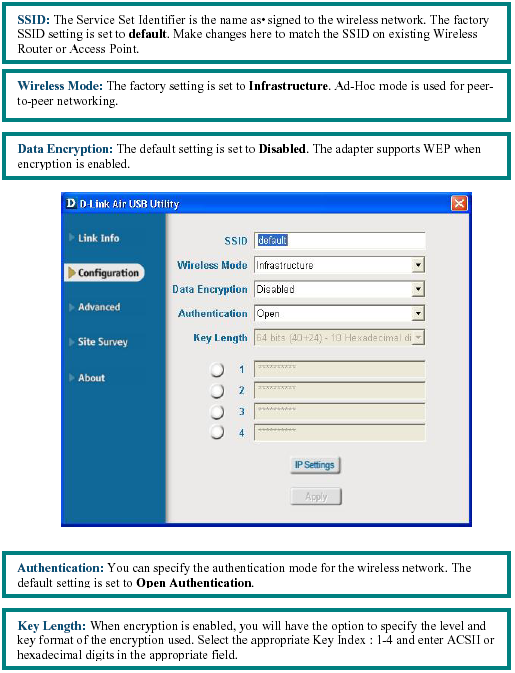

15 DODATEK B (kontynuacja) SSID. Identyfikator zestawu usług (Service Set Identifier) jest to nazwa przypisana sieci bezprzewodowej. Fabrycznie jest on ustawiony jako default (domyślny). Należy wprowadzić identyfikator identyczny z tym, jaki ma działający w sieci ruter bezprzewodowy lub punkt dostępowy. Wireless mode (Tryb pracy w sieci bezprzewodowej). Fabrycznie jest ustawiony tryb Infrastructure. W przypadku połączeń równorzędnych jest używany tryb AD-Hoc. Data Encryption (Szyfrowanie danych). Ustawienie domyślne to Disabled (Wyłączone). Gdy szyfrowanie jest włączone, karta obsługuje szyfrowanie WEP. Authentication (Uwierzytelnianie). W polu tym jest można określić metodę uwierzytelniania w sieci bezprzewodowej. Ustawienie domyślne to Open Authentication (Uwierzytelnianie otwarte). Key Length (Długość klucza). Jeżeli szyfrowanie jest włączone, można określić jego poziom i format używanego klucza. Należy wybrać odpowiedni wskaźnik klucza (Key Index) 1 4 oraz wpisać w odpowiednie pole ciąg znaków ASCII lub cyfr w kodzie szesnastkowym.
