1 Podręcznik instalacji wzmacniacza sygnału WiFi EX6100

2 Wprowadzenie Wzmacniacz sygnału sieci WiFi firmy NETGEAR zwiększa zasięg sieci WiFi poprzez wzmocnienie istniejącego sygnału oraz poprawę jego ogólnej jakości na większych dystansach. Wzmacniacz powtarza sygnał z istniejącego routera WiFi lub punktu dostępowego. Czasem router nie zapewnia wymaganego Można także podłączyć wzmacniacz sygnału do routera lub bramy za pomocą kabla Ethernet lub użyć wzmacniacza sygnału jako punktu dostępowego standardu 11ac. Patrz Konfiguracja wzmacniacza sygnału jako punktu dostępowego na stronie 15. 2

3 Wzmacniacz sygnału charakterystyka Przed instalacją wzmacniacza należy zapoznać się ze wskaźnikami LED, przyciskami i portami. Panel przedni i boczny Wskaźnik LED połączenia z routerem Wskaźnik LED (w kształcie strzałki) routera Wskaźnik LED (w kształcie strzałki) klienta Wskaźnik LED połączenia z klientem Wskaźnik LED zasilania Wskaźnik LED WPS Punkt dostępu/przełącznik wzmacniacza sygnału Przycisk włączania/ wyłączania zasilania Przycisk WPS. Przycisk Factory reset (Przywracanie ustawień fabrycznych). Port Ethernet 3

4 Opis wskaźników LED Wskaźnik LED połączenia z routerem Wskaźnik LED połączenia z klientem Wskaźnik LED zasilania Wskaźnik LED WPS Ten wskaźnik LED pokazuje połączenie pomiędzy wzmacniaczem sygnału a routerem lub punktem dostępowym. Świeci zielonym światłem ciągłym. Najlepsze połączenie. Świeci pomarańczowym światłem ciągłym. Dobre połączenie. Świeci czerwonym światłem ciągłym. Słabe połączenie. Wył. Brak połączenia. Ten wskaźnik LED pokazuje połączenie pomiędzy wzmacniaczem sygnału a komputerem lub punktem dostępowym. Świeci zielonym światłem ciągłym. Najlepsze połączenie. Świeci pomarańczowym światłem ciągłym. Dobre połączenie. Świeci czerwonym światłem ciągłym. Słabe połączenie. Wył. Brak połączenia. Świeci pomarańczowym światłem ciągłym. Trwa uruchamianie urządzenia. Świeci zielonym światłem ciągłym. Urządzenie jest włączone. Wył. Urządzenie jest wyłączone. Świeci zielonym światłem ciągłym. Zabezpieczenie sieci WiFi jest włączone (WPA lub WPA2). Miga światłem zielonym. Trwa połączenie WPS. Wył. Zabezpieczenie sieci WiFi nie jest włączone. Uwaga: Jeśli miga wskaźnik LED (w kształcie strzałki) routera lub klienta, przejdź do części Wyszukiwanie najlepszego miejsca na stronie 12. Jeśli wskaźniki LED w kształcie strzałki są wyłączone, wzmacniacz sygnału znajduje się w dobrym miejscu. 4

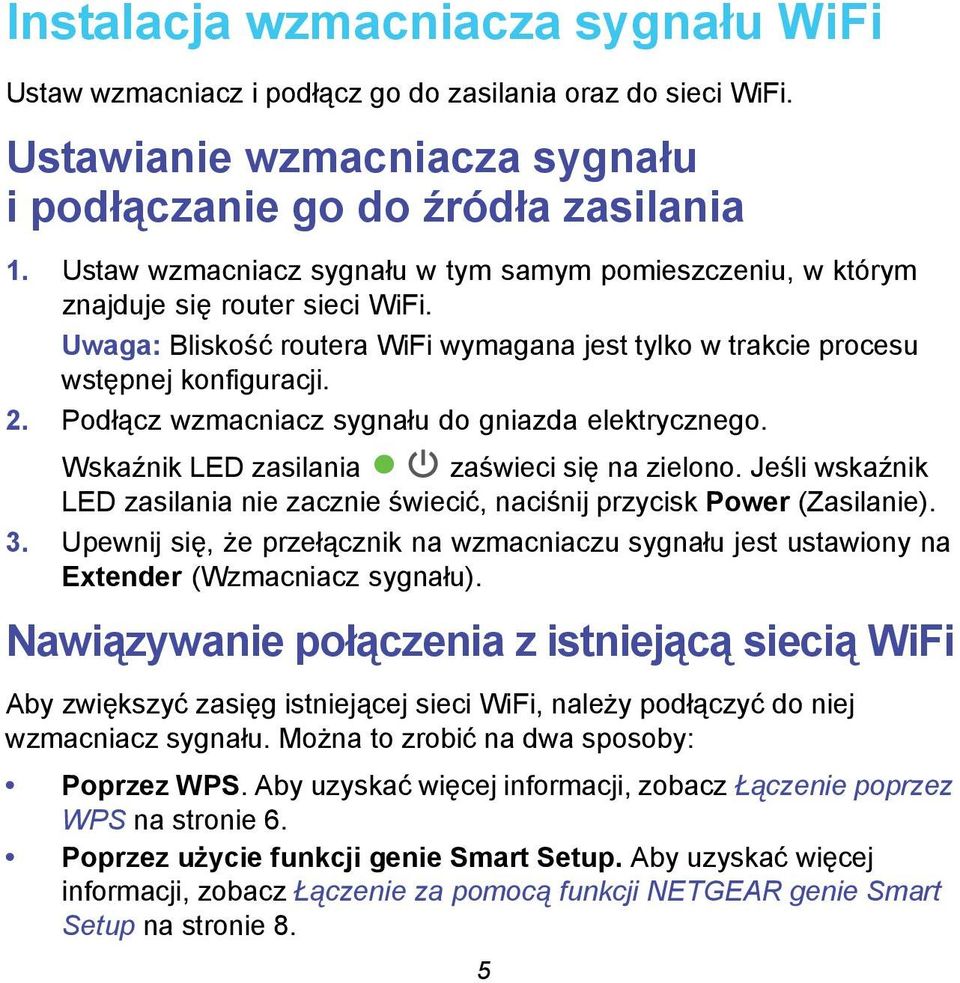

5 Instalacja wzmacniacza sygnału WiFi Ustaw wzmacniacz i podłącz go do zasilania oraz do sieci WiFi. Ustawianie wzmacniacza sygnału i podłączanie go do źródła zasilania 1. Ustaw wzmacniacz sygnału w tym samym pomieszczeniu, w którym znajduje się router sieci WiFi. Uwaga: Bliskość routera WiFi wymagana jest tylko w trakcie procesu wstępnej konfiguracji. 2. Podłącz wzmacniacz sygnału do gniazda elektrycznego. Wskaźnik LED zasilania zaświeci się na zielono. Jeśli wskaźnik LED zasilania nie zacznie świecić, naciśnij przycisk Power (Zasilanie). 3. Upewnij się, że przełącznik na wzmacniaczu sygnału jest ustawiony na Extender (Wzmacniacz sygnału). Nawiązywanie połączenia z istniejącą siecią WiFi Aby zwiększyć zasięg istniejącej sieci WiFi, należy podłączyć do niej wzmacniacz sygnału. Można to zrobić na dwa sposoby: Poprzez WPS. Aby uzyskać więcej informacji, zobacz Łączenie poprzez WPS na stronie 6. Poprzez użycie funkcji genie Smart Setup. Aby uzyskać więcej informacji, zobacz Łączenie za pomocą funkcji NETGEAR genie Smart Setup na stronie 8. 5

6 Łączenie poprzez WPS WPS Wi-Fi Protected Setup (Chroniona konfiguracja sieci) pozwala w łatwy sposób dołączyć do zabezpieczonej sieci WiFi bez wpisywania nazwy sieci i hasła. Przycisk WPS to fizyczny przycisk na routerze WiFi lub punkcie dostępowym. WPS nie obsługuje zabezpieczeń sieciowych WEP. Jeśli korzystasz z WEP, zobacz Łączenie za pomocą funkcji NETGEAR genie Smart Setup na stronie 8. Aby połączyć się poprzez WPS: 1. Naciśnij przycisk WPS z boku wzmacniacza. Wskaźnik LED funkcji WPS zacznie migać. 2. W ciągu dwóch minut naciśnij przycisk WPS na routerze lub punkcie dostępowym. Gdy wskaźnik LED funkcji WPS na wzmacniaczu sygnału zacznie świecić zielonym światłem ciągłym, a wskaźnik LED połączenia z routerem także się zaświeci, oznacza to, że wzmacniacz sygnału połączył się z istniejącą siecią WiFi. Uwaga: Jeśli wskaźnik LED połączenia z routerem nie zacznie świecić, spróbuj ponownie. Jeśli mimo powtórnej próby wskaźnik LED połączenia z routerem nie zacznie świecić, zobacz Łączenie za pomocą funkcji NETGEAR genie Smart Setup na stronie Jeżeli router WiFi obsługuje pasmo 5 GHz, należy powtórzyć kroki 1 i 2, aby podłączyć wzmacniacz sygnału do pasma 5 GHz. 6

7 4. Wyszukaj nową nazwę sieci wzmacniacza sygnału. W zależności od tego, czy wzmacniacz sygnału łączy się z siecią bezprzewodową w paśmie 2,4 GHz czy 5 GHz, nazwa jego sieci bezprzewodowej (SSID) zostanie zastąpiona nazwą istniejącej sieci WiFi. Do nazwy tej zostanie dodana końcówka _2GEXT lub _5GEXT. Na przykład: Nazwa istniejącej sieci WiFi: NazwaMojejSieci Nowa nazwa sieci wzmacniacza: NazwaMojejSieci_2GEXT lub NazwaMojejSieci_5GEXT 5. Podłącz istniejące urządzenia WiFi do nowej sieci wzmacniacza. Podaj to samo hasło do sieci WiFi, które używane było w przypadku routera WiFi. 6. Odłącz wzmacniacz sygnału i przenieś go w miejsce, w którym sygnał WiFi jest słaby. Należy wybrać miejsce znajdujące się w zasięgu istniejącego routera sieci WiFi. 7. Podłącz wzmacniacz sygnału do gniazdka elektrycznego i poczekaj minutę. Wskaźnik LED zasilania zaświeci się na zielono. Jeśli wskaźnik LED zasilania nie zacznie świecić, naciśnij przycisk Power (Zasilanie). Wskaźnik LED prędkości łącza pomaga wybrać miejsce, w którym połączenie pomiędzy wzmacniaczem a routerem jest optymalne. 7

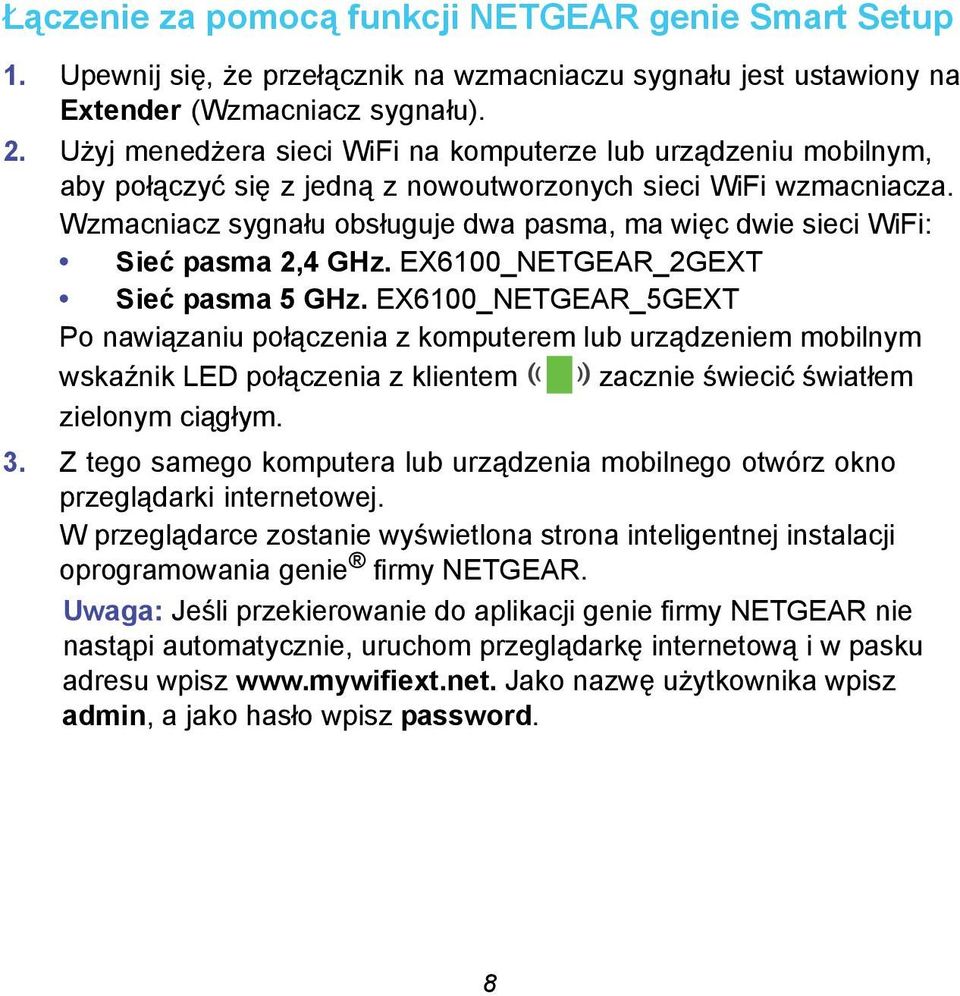

8 Łączenie za pomocą funkcji NETGEAR genie Smart Setup 1. Upewnij się, że przełącznik na wzmacniaczu sygnału jest ustawiony na Extender (Wzmacniacz sygnału). 2. Użyj menedżera sieci WiFi na komputerze lub urządzeniu mobilnym, aby połączyć się z jedną z nowoutworzonych sieci WiFi wzmacniacza. Wzmacniacz sygnału obsługuje dwa pasma, ma więc dwie sieci WiFi: Sieć pasma 2,4 GHz. EX6100_NETGEAR_2GEXT Sieć pasma 5 GHz. EX6100_NETGEAR_5GEXT Po nawiązaniu połączenia z komputerem lub urządzeniem mobilnym wskaźnik LED połączenia z klientem zacznie świecić światłem zielonym ciągłym. 3. Z tego samego komputera lub urządzenia mobilnego otwórz okno przeglądarki internetowej. W przeglądarce zostanie wyświetlona strona inteligentnej instalacji oprogramowania genie firmy NETGEAR. Uwaga: Jeśli przekierowanie do aplikacji genie firmy NETGEAR nie nastąpi automatycznie, uruchom przeglądarkę internetową i w pasku adresu wpisz Jako nazwę użytkownika wpisz admin, a jako hasło wpisz password. 8

9 4. Wybierz sieć WiFi pasma 2,4 GHz, której sygnał ma być wzmocniony, i kliknij przycisk Continue (Dalej). 5. W polu Password (Hasło) wpisz hasło dostępu do sieci (zwane także hasłem lub kluczem sieci) i kliknij przycisk Continue (Dalej). 6. Wybierz sieć WiFi pasma 5 GHz, której sygnał ma być wzmocniony, i kliknij przycisk Continue (Dalej). Jeśli router nie obsługuje pasma 5 GHz, kliknij przycisk Skip (Pomiń). 7. W polu Password (Hasło) wpisz hasło dostępu do sieci (zwane także hasłem lub kluczem sieci) i kliknij przycisk Continue (Dalej). 8. Wybierz przycisk wyboru Private Network (Sieć prywatna) lub Public Network (Sieć publiczna) i kliknij przycisk Continue (Dalej). 9

10 9. W polu Name (2.4G SSID) (Nazwa sieci w paśmie 2,4 GHz) oraz w polu Name (5G SSID) (Nazwa sieci w paśmie 5 GHz) wpisz nazwy (SSID) nowych sieci i kliknij przycisk Continue (Dalej). Uwaga: Zaznaczając to pole wyboru możesz użyć tych samych ustawień zabezpieczenia istniejącej sieci. Ustawienia zostaną wprowadzone i pojawi się następujący ekran: 10

11 10. Użyj menedżera sieci WiFi na komputerze lub urządzeniu mobilnym, aby połączyć się z nowo utworzoną siecią WiFi wzmacniacza. Wprowadź hasło, aby się połączyć. 11. Zaznacz to pole wyboru i kliknij przycisk Continue (Dalej). 12. Odłącz wzmacniacz sygnału i przenieś go w miejsce, w którym sygnał WiFi jest słaby. Należy wybrać miejsce znajdujące się w zasięgu istniejącego routera sieci WiFi. 13. Podłącz wzmacniacz sygnału do gniazdka elektrycznego i poczekaj minutę. Wskaźnik LED zasilania zaświeci się na zielono. Jeśli wskaźnik LED zasilania nie zacznie świecić, naciśnij przycisk Power (Zasilanie). Wskaźnik LED prędkości łącza pomaga wybrać miejsce, w którym połączenie pomiędzy wzmacniaczem a routerem jest optymalne. 11

12 Wyszukiwanie najlepszego miejsca Jeśli sygnał sieci WiFi jest słaby, po pierwszym połączeniu z siecią wzmacniacza wskaźnik LED w kształcie strzałki będzie migać przez dwie minuty. Jeśli tak się stanie, należy skorygować umiejscowienie wzmacniacza sygnału. Nie świecą się wskaźniki LED w kształcie strzałki. Urządzenie znajduje się w dobrym miejscu. Miga lewy wskaźnik LED w kształcie strzałki. Przesuń wzmacniacz sygnału bliżej routera. Miga prawy wskaźnik LED w kształcie strzałki. Przesuń komputer lub urządzenie przenośne bliżej routera. Wydajność wzmacniacza sygnału Wskaźniki LED wzmacniacza informują o stanie połączenia WiFi: Ten wskaźnik informuje o sygnale WiFi między routerem a wzmacniaczem. Ten wskaźnik WiFi informuje o sygnale WiFi pomiędzy wzmacniaczem a komputerem lub urządzeniem przenośnym. Znaczenie kolorów wskaźników LED: Kolor zielony oznacza najlepszą wydajność. Kolor pomarańczowy oznacza dobrą wydajność. Kolor czerwony oznacza słabą wydajność. Wyłączony wskaźnik LED informuje o braku połączenia WiFi. 12

13 Podłączanie urządzeń przewodowych za pomocą kabla Ethernet Po podłączeniu wzmacniacza do istniejącej sieci WiFi routera lub punktu dostępowego można użyć go do łączenia urządzenia bezprzewodowego z routerem WiFi lub punktem dostępowym. Odtwarzacz Blu-ray Wzmacniacz sygnału Router WiFi 13

14 Aby podłączyć urządzenia za pomocą kabla Ethernet do routera WiFi lub punktu dostępowego: 1. Skonfiguruj wzmacniacz sygnału. Aby uzyskać więcej informacji, zobacz Ustawianie wzmacniacza sygnału i podłączanie go do źródła zasilania na stronie Podłącz wzmacniacz do istniejącej sieci WiFi. Aby uzyskać więcej informacji, zobacz Nawiązywanie połączenia z istniejącą siecią WiFi na stronie Podłącz kabel Ethernet urządzenia sieciowego do portu Ethernet we wzmacniaczu. 14

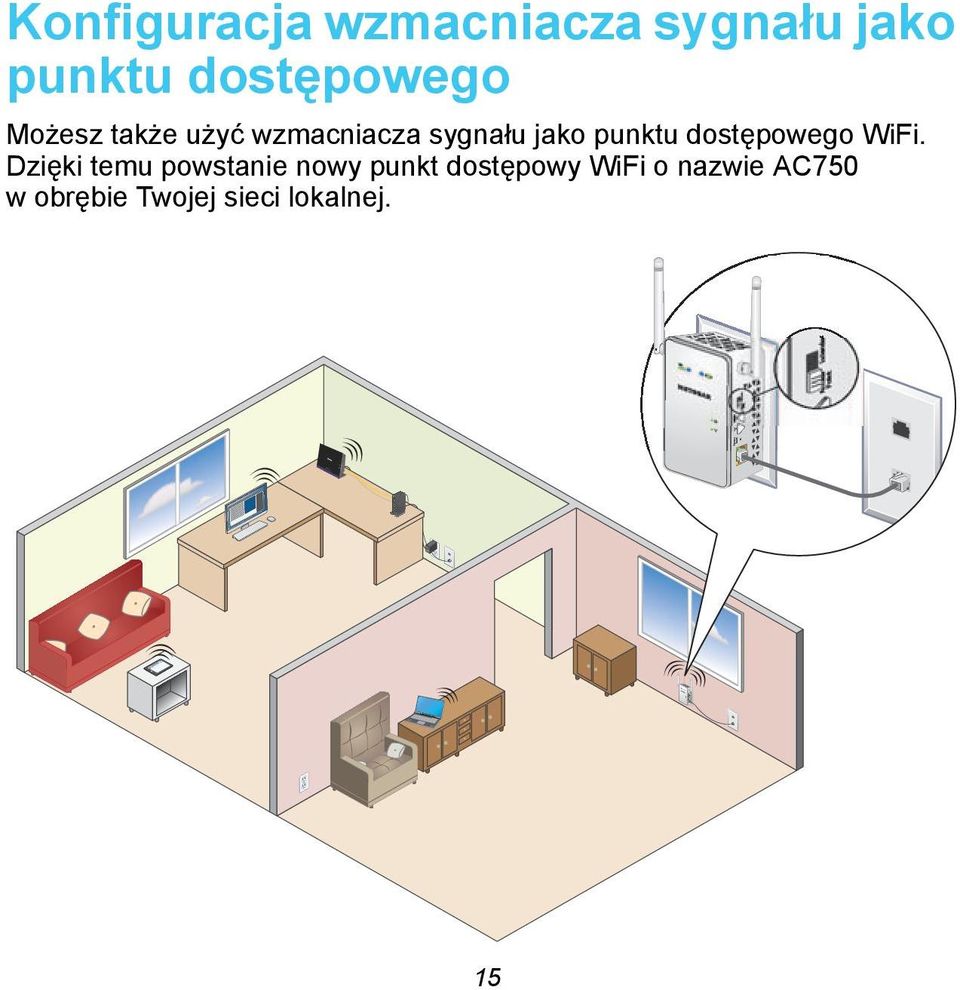

15 Konfiguracja wzmacniacza sygnału jako punktu dostępowego Możesz także użyć wzmacniacza sygnału jako punktu dostępowego WiFi. Dzięki temu powstanie nowy punkt dostępowy WiFi o nazwie AC750 w obrębie Twojej sieci lokalnej. 15

16 Konfiguracja wzmacniacza sygnału jako punktu dostępowego. 1. Ustaw przełącznik wzmacniacza sygnału/punktu dostępowego na Access Point (Punkt dostępowy). 2. Podłącz wzmacniacz sygnału do gniazda elektrycznego w pobliżu portu Ethernet LAN routera lub zdalnego gniazda Ethernet z dostępem do Twojej sieci lokalnej (LAN). 3. Użyj kabla Ethernet, aby podłączyć wzmacniacz sygnału do portu Ethernet LAN routera lub zdalnego gniazda Ethernet z dostępem do Twojej sieci lokalnej (LAN). Wzmacniacz sygnału połączy się z siecią LAN i utworzy punkt dostępowy WiFi. 4. W komputerze, tablecie lub smartfonie wyszukaj sieć WiFi wzmacniacza i dołącz do niej. Wzmacniacz sygnału obsługuje dwa pasma, ma więc dwie sieci WiFi: Sieć pasma 2,4 GHz. EX6100_NETGEAR_2GEXT Sieć pasma 5 GHz. EX6100_NETGEAR_5GEXT Po dołączeniu do sieci zapali się wskaźnik LED połączenia z klientem, informując o nawiązanym połączeniu. 5. Uruchom przeglądarkę internetową i w pasku adresu wpisz 6. Jako nazwę użytkownika wpisz admin, a jako hasło wpisz password. Pojawi się aplikacja genie firmy NETGEAR, która wykryje połączenie internetowe. 7. Postępuj zgodnie ze wskazówkami aplikacji genie, aby skonfigurować zabezpieczenia WiFi obu sieci. 16

17 Dostęp do ustawień wzmacniacza Po ukończeniu instalacji można zalogować się do wzmacniacza, aby przejrzeć lub zmienić jego ustawienia. Aby zalogować się do wzmacniacza sygnału po początkowej konfiguracji: 1. Podłącz komputer lub urządzenie mobilne do sieci wzmacniacza. 2. Uruchom przeglądarkę internetową i w pasku adresu wpisz Wyświetlony zostanie ekran logowania. 3. Jako nazwę użytkownika wpisz admin, a jako hasło wpisz password. 17

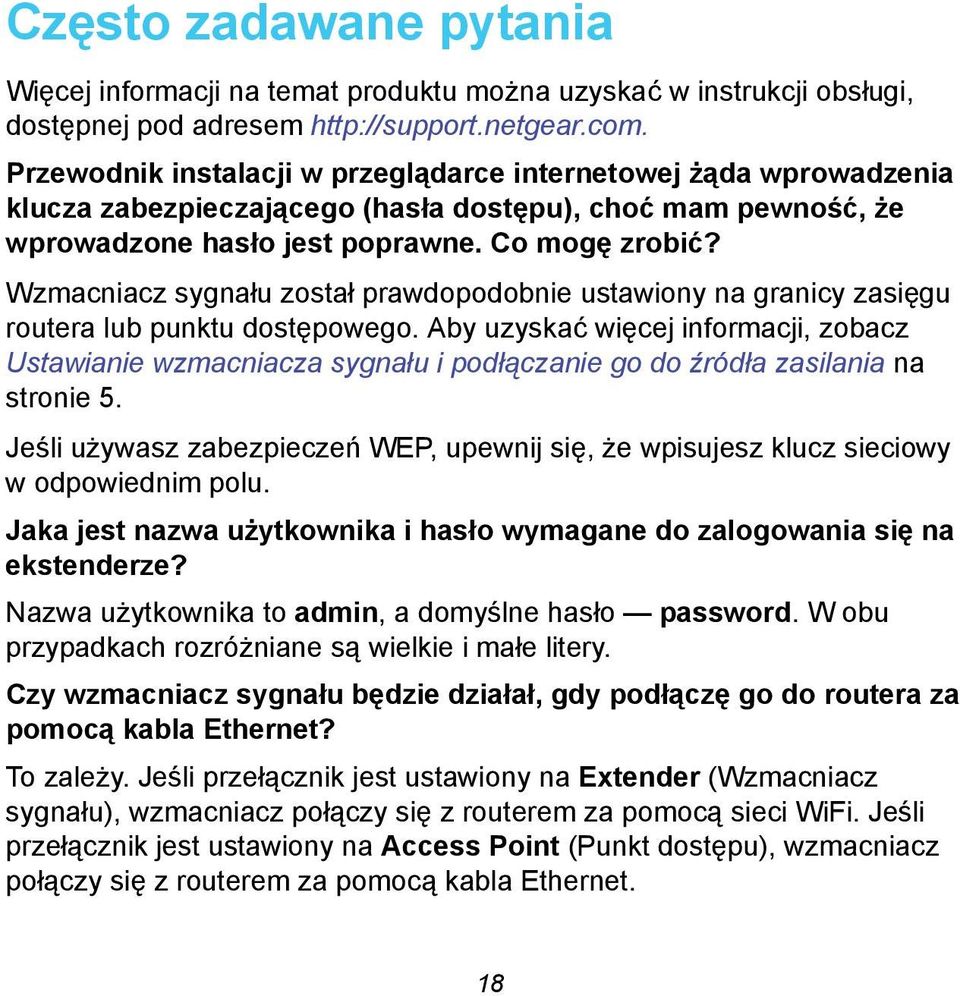

18 Często zadawane pytania Więcej informacji na temat produktu można uzyskać w instrukcji obsługi, dostępnej pod adresem Przewodnik instalacji w przeglądarce internetowej żąda wprowadzenia klucza zabezpieczającego (hasła dostępu), choć mam pewność, że wprowadzone hasło jest poprawne. Co mogę zrobić? Wzmacniacz sygnału został prawdopodobnie ustawiony na granicy zasięgu routera lub punktu dostępowego. Aby uzyskać więcej informacji, zobacz Ustawianie wzmacniacza sygnału i podłączanie go do źródła zasilania na stronie 5. Jeśli używasz zabezpieczeń WEP, upewnij się, że wpisujesz klucz sieciowy w odpowiednim polu. Jaka jest nazwa użytkownika i hasło wymagane do zalogowania się na ekstenderze? Nazwa użytkownika to admin, a domyślne hasło password. W obu przypadkach rozróżniane są wielkie i małe litery. Czy wzmacniacz sygnału będzie działał, gdy podłączę go do routera za pomocą kabla Ethernet? To zależy. Jeśli przełącznik jest ustawiony na Extender (Wzmacniacz sygnału), wzmacniacz połączy się z routerem za pomocą sieci WiFi. Jeśli przełącznik jest ustawiony na Access Point (Punkt dostępu), wzmacniacz połączy się z routerem za pomocą kabla Ethernet. 18

19 Udało mi się nawiązać połączenie z siecią EX6100_NETGEAR_2GEXT lub EX6100_NETGEAR_5GEXT i uruchomić przeglądarkę. Dlaczego nie widzę aplikacji genie do konfiguracji połączenia z przeglądarką internetową? Wykonaj następujące czynności: Upewnij się, że komputer jest skonfigurowany do obsługi protokołu DHCP (większość jest tak skonfigurowana). Upewnij się, że wskaźnik LED klienta świeci się na zielono, a podany adres IP jest poprawny. Ponownie uruchom przeglądarkę, a w pasku adresu wpisz lub Jako nazwę użytkownika wpisz admin, a jako hasło wpisz password. Jak przywrócić ustawienia fabryczne na wzmacniaczu sygnału? 1. Za pomocą ostrego przedmiotu, na przykład długopisu lub spinacza, naciśnij i przez około 5 sekund przytrzymaj przycisk Factory Reset (Przywracanie ustawień fabrycznych) we wzmacniaczu, aż wskaźnik LED zasilania zacznie migać na pomarańczowo. 2. Zwolnij przycisk Factory Reset (Przywracanie ustawień fabrycznych) i poczekaj, aż router uruchomi się ponownie. Wzmacniacz sygnału zostanie zresetowany i powróci do ustawień fabrycznych. Dostęp do wzmacniacza sygnału można teraz uzyskać z poziomu przeglądarki internetowej, korzystając z domyślnych ustawień fabrycznych. 19

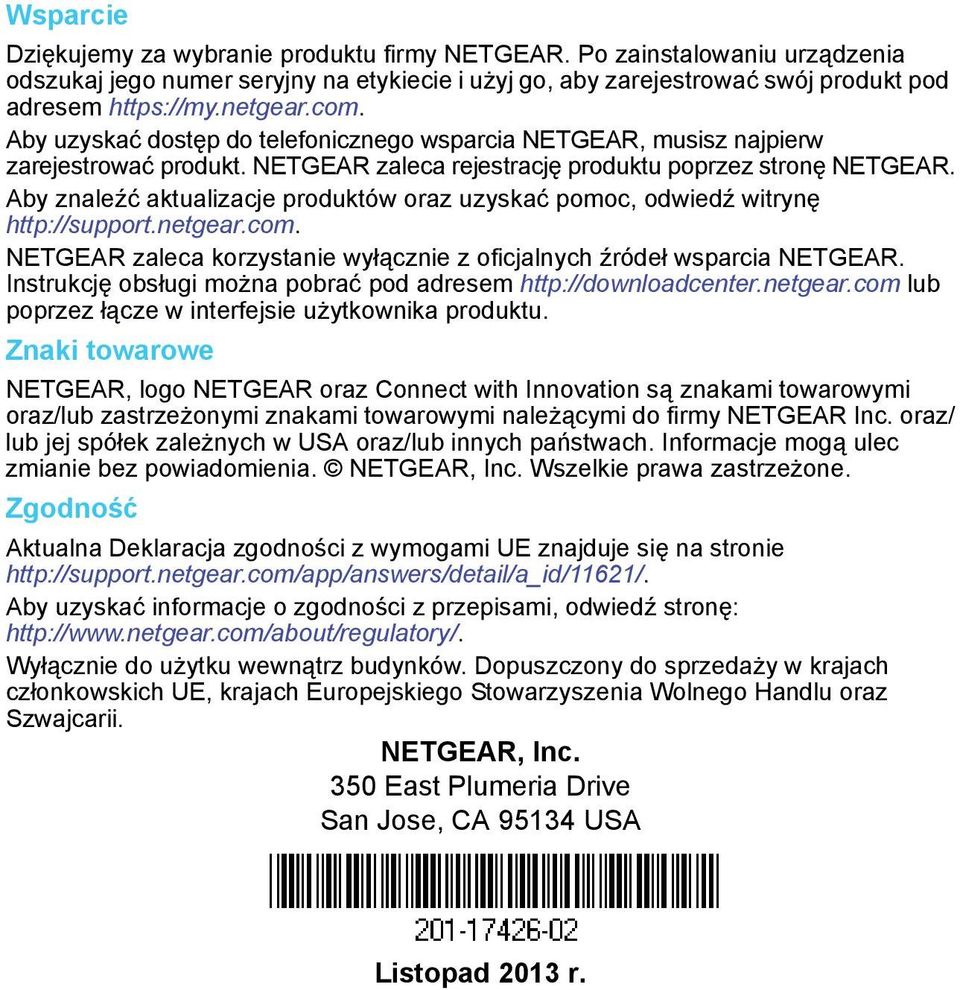

20 Wsparcie Dziękujemy za wybranie produktu firmy NETGEAR. Po zainstalowaniu urządzenia odszukaj jego numer seryjny na etykiecie i użyj go, aby zarejestrować swój produkt pod adresem Aby uzyskać dostęp do telefonicznego wsparcia NETGEAR, musisz najpierw zarejestrować produkt. NETGEAR zaleca rejestrację produktu poprzez stronę NETGEAR. Aby znaleźć aktualizacje produktów oraz uzyskać pomoc, odwiedź witrynę NETGEAR zaleca korzystanie wyłącznie z oficjalnych źródeł wsparcia NETGEAR. Instrukcję obsługi można pobrać pod adresem lub poprzez łącze w interfejsie użytkownika produktu. Znaki towarowe NETGEAR, logo NETGEAR oraz Connect with Innovation są znakami towarowymi oraz/lub zastrzeżonymi znakami towarowymi należącymi do firmy NETGEAR Inc. oraz/ lub jej spółek zależnych w USA oraz/lub innych państwach. Informacje mogą ulec zmianie bez powiadomienia. NETGEAR, Inc. Wszelkie prawa zastrzeżone. Zgodność Aktualna Deklaracja zgodności z wymogami UE znajduje się na stronie Aby uzyskać informacje o zgodności z przepisami, odwiedź stronę: Wyłącznie do użytku wewnątrz budynków. Dopuszczony do sprzedaży w krajach członkowskich UE, krajach Europejskiego Stowarzyszenia Wolnego Handlu oraz Szwajcarii. NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA USA Listopad 2013 r.
