Zawartość opakowania Opakowanie karty DWL-G650+ powinno zawierać następujące pozycje: Karta Cardbus sieci bezprzewodowej 2.4 GHz AirPlus G+ DWL-G650+

HTML
DOWNLOAD

Wielkość: px

Rozpocząć pokaz od strony:

Download "Zawartość opakowania Opakowanie karty DWL-G650+ powinno zawierać następujące pozycje: Karta Cardbus sieci bezprzewodowej 2.4 GHz AirPlus G+ DWL-G650+"

Aleksandra Czarnecka
10 lat temu
Przeglądów:

1 Urządzenie działa z systemami operacyjnymi Windows XP, Windows 2000, Windows ME, Windows 98SE. Przed rozpoczęciem DWL-G650+ Karta Cardbus sieci bezprzewodowej (2.4 GHz) AirPlus G+ Do korzystania z karty DWL-G650+ niezbędne są następujące elementy: laptop z wolnym 32-bitowym gniazdem Cardbus; procesor 300 MHz lub szybszy i co najmniej 32 MB pamięci operacyjnej; prawidłowo zainstalowany i działający kontroler Cardbus; punkt dostępowy g lub b (przy pracy w trybie Infrastructure) albo inna karta g lub b (przy pracy w trybie Ad-Hoc, czyli z połączeniem równorzędnym). Zawartość opakowania Opakowanie karty DWL-G650+ powinno zawierać następujące pozycje: Karta Cardbus sieci bezprzewodowej 2.4 GHz AirPlus G+ DWL-G650+ Dysk CD (ze Sterownikami, Podręcznikiem i Gwarancją) Jeżeli którejkolwiek z tych pozycji brakuje, należy skontaktować się ze sprzedawcą. Włóż dysk CD do napędu CD-ROM komputera. Nie należy Włącz komputer i włóż do napędu CD-ROM dysk CD ze sterownikami karty D-Link AirPlus G+ DWL-G650+. Podane dalej instrukcje instalacji dotyczą systemu operacyjnego Windows XP. W innych wersjach systemu Windows wygląd ekranu jest podobny. podłączać karty DWL-G650+ do komputera przed zainstalowaniem sterowników z dysku D-Link! 2004 D-Link Systems Inc. Wszelkie prawa zastrzeżone. Znaki towarowe lub zastrzeżone znaki towarowe są własnością odpowiednich podmiotów. Oprogramowanie i dane techniczne mogą ulec zmianie bez powiadomienia. 1

operacyjnej; prawidłowo zainstalowany i działający kontroler Cardbus; punkt dostępowy 802.11g lub 802.11b (przy pracy w trybie Infrastructure) albo inna karta 802.11g lub 802.11b (przy pracy w trybie Ad-Hoc, czyli z połączeniem równorzędnym).

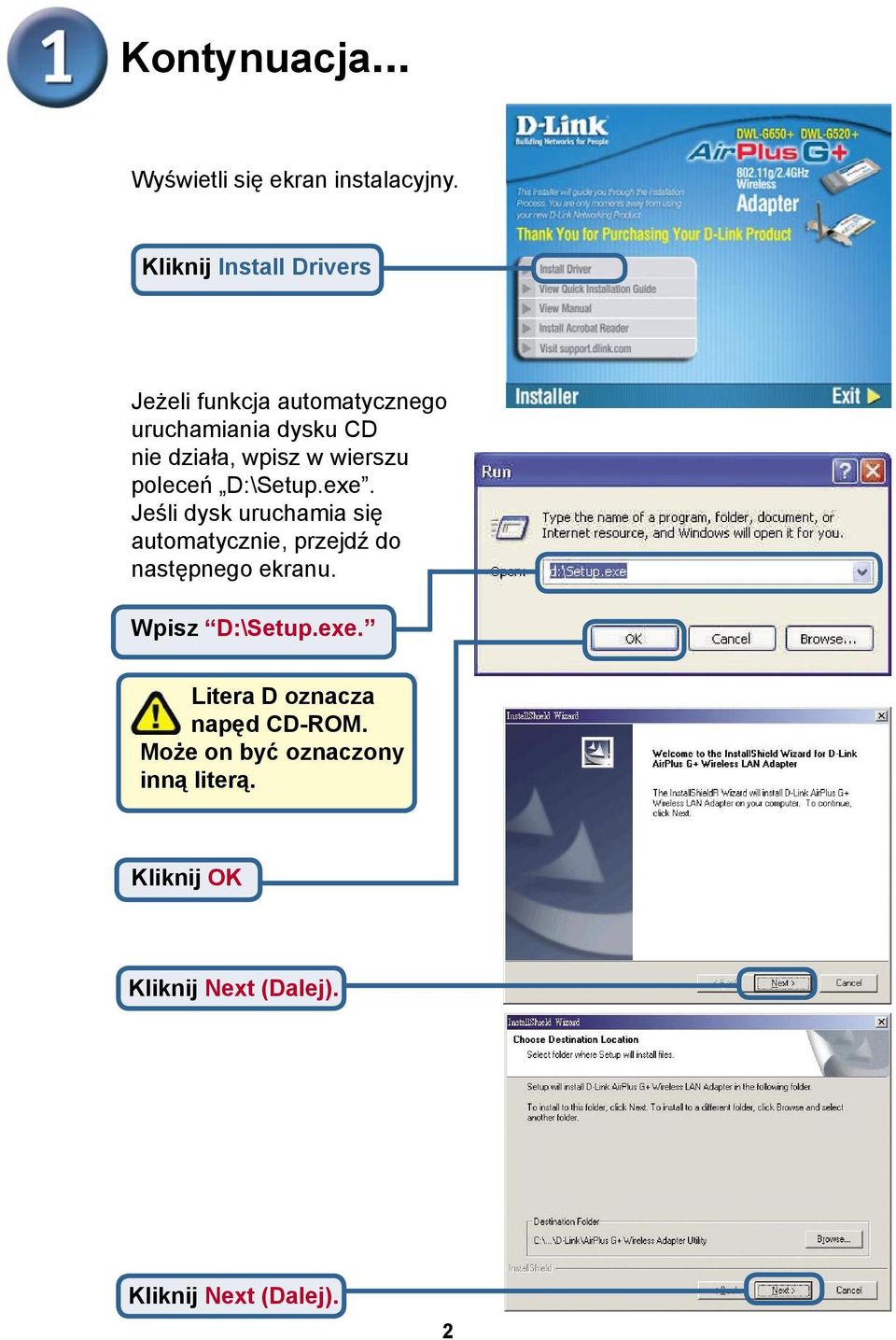

2 Kontynuacja... Wyświetli się ekran instalacyjny. Kliknij Install Drivers Jeżeli funkcja automatycznego uruchamiania dysku CD nie działa, wpisz w wierszu poleceń D:\Setup.exe. Jeśli dysk uruchamia się automatycznie, przejdź do następnego ekranu. Wpisz D:\Setup.exe. Litera D oznacza napęd CD-ROM. Może on być oznaczony inną literą. Kliknij OK Kliknij Next (Dalej). Kliknij Next (Dalej). 2

$wierszu poleceń D:\Setup.exe.$

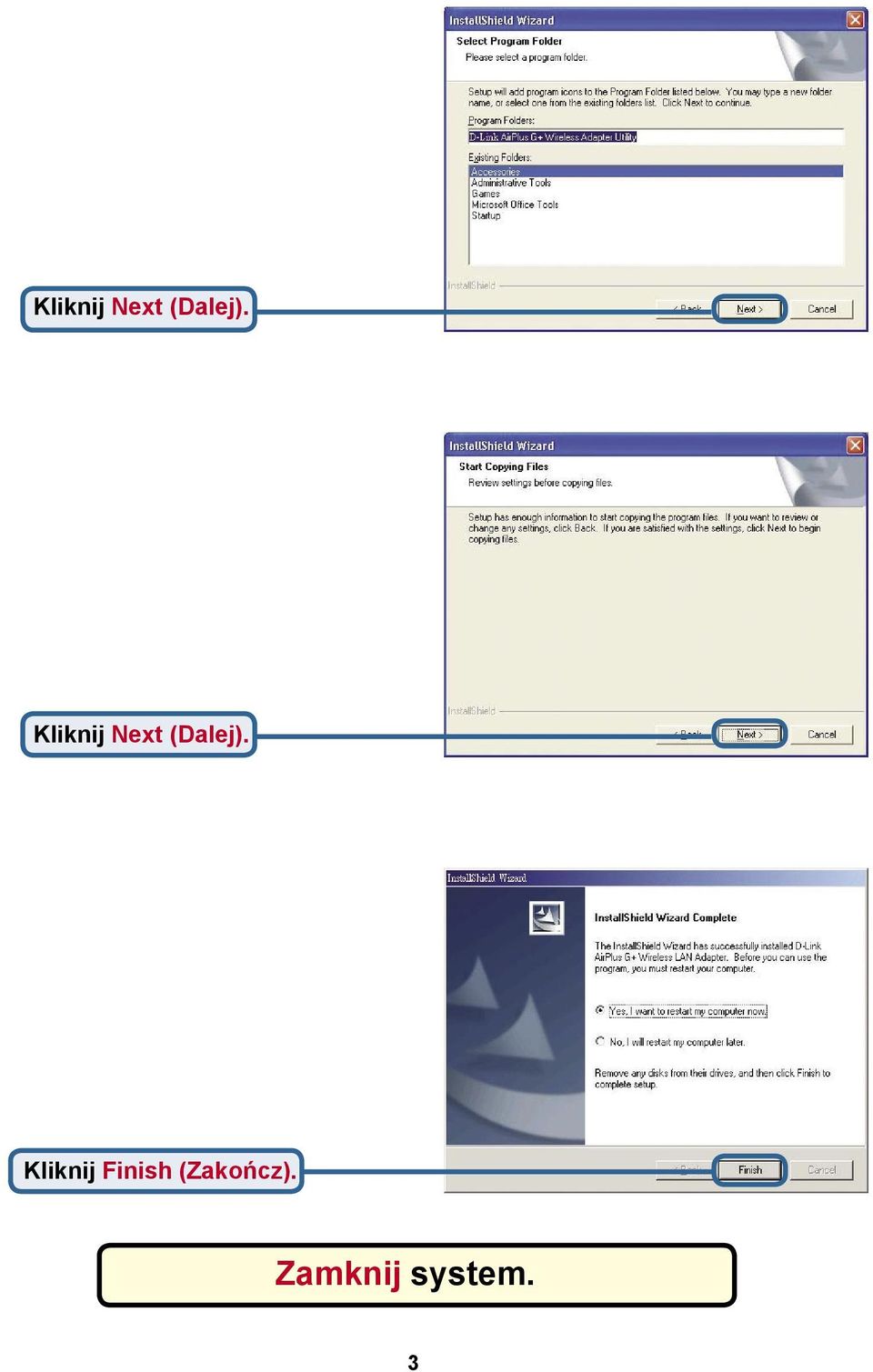

3 Kliknij Next (Dalej). Kliknij Next (Dalej). Kliknij Finish (Zakończ). Zamknij system. 3

4 Zainstaluj kartę Cardbus sieci bezprzewodowej DWL-G650+ w komputerze. A. Upewnij się, że zasilanie laptopa jest wyłączone. B. Znajdź gniazdo Cardbus w laptopie. C. Ostrożnie wsuń kartę DWL-G650+ w gniazdo Cardbus (w sposób pokazany na rysunku). Wskaźnik LED Link/Activity Po uruchomieniu komputera wskazuje, że karta DWL-G650+ jest prawidłowo zainstalowana. W czasie przesyłania danych miga. Złącze 32-bitowe To złącze pasuje do gniazda Cardbus w laptopie. Antena Służy do bezprzewodowego połączenia z siecią g. 4

Wskaźnik LED Link/Activity Po uruchomieniu komputera wskazuje, że karta DWL-G650+ jest prawidłowo zainstalowana.

5 Uruchom ponownie komputer. Po ponownym uruchomieniu komputera w systemie Windows XP wyświetli się pokazany obok ekran Kreatora instalacji nowego sprzętu. Zaznacz opcję Zainstaluj sterownik automatycznie (zalecane). Kliknij Next (Dalej). W systemie Windows XP po uruchomieniu komputera może wyświetlić się pokazany obok ekran ostrzegawczy Instalacja sprzętu. Kliknij Kontynuuj mimo to, aby kontynuować instalację. Kliknij Zakończ, aby zakończyć instalację. 5

nowego sprzętu. Zaznacz opcję Zainstaluj sterownik automatycznie (zalecane). Kliknij Next (Dalej).

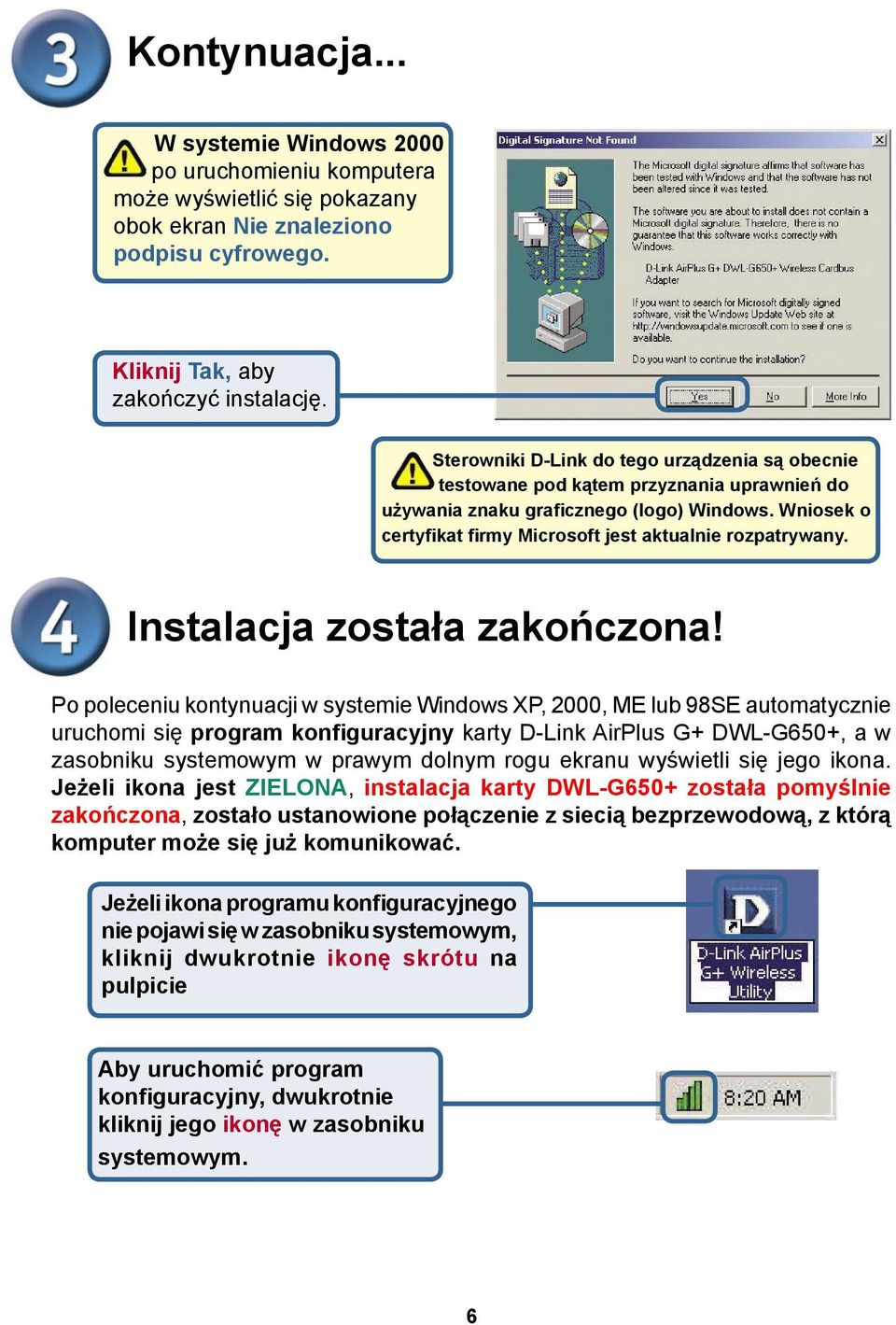

6 Kontynuacja... W systemie Windows 2000 po uruchomieniu komputera może wyświetlić się pokazany obok ekran Nie znaleziono podpisu cyfrowego. Kliknij Tak, aby zakończyć instalację. Sterowniki D-Link do tego urządzenia są obecnie testowane pod kątem przyznania uprawnień do używania znaku graficznego (logo) Windows. Wniosek o certyfikat firmy Microsoft jest aktualnie rozpatrywany. Instalacja została zakończona! Po poleceniu kontynuacji w systemie Windows XP, 2000, ME lub 98SE automatycznie uruchomi się program konfiguracyjny karty D-Link AirPlus G+ DWL-G650+, a w zasobniku systemowym w prawym dolnym rogu ekranu wyświetli się jego ikona. Jeżeli ikona jest ZIELONA, instalacja karty DWL-G650+ została pomyślnie zakończona, zostało ustanowione połączenie z siecią bezprzewodową, z którą komputer może się już komunikować. Jeżeli ikona programu konfiguracyjnego nie pojawi się w zasobniku systemowym, kliknij dwukrotnie ikonę skrótu na pulpicie Aby uruchomić program konfiguracyjny, dwukrotnie kliknij jego ikonę w zasobniku systemowym. 6

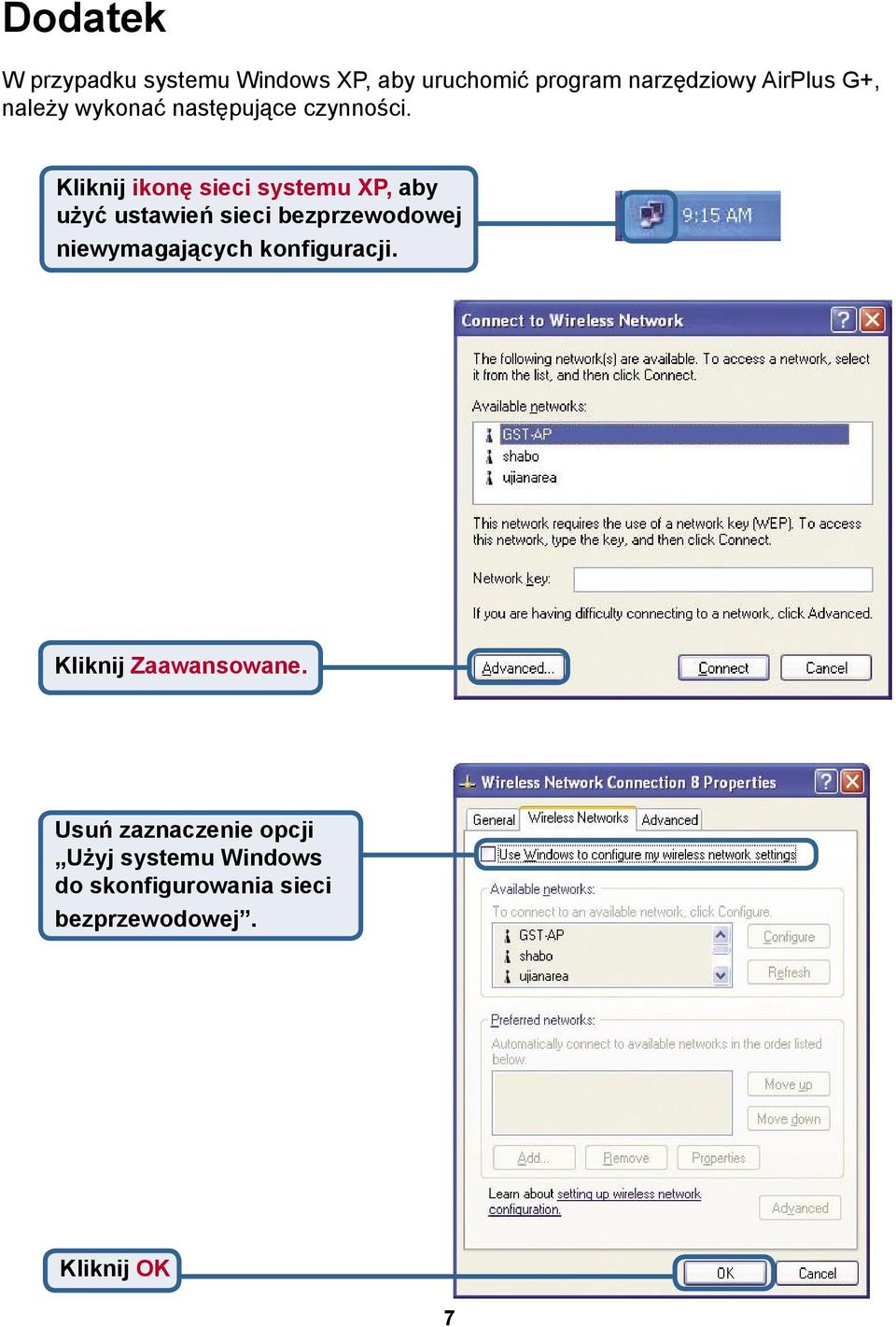

7 Dodatek W przypadku systemu Windows XP, aby uruchomić program narzędziowy AirPlus G+, należy wykonać następujące czynności. Kliknij ikonę sieci systemu XP, aby użyć ustawień sieci bezprzewodowej niewymagających konfiguracji. Kliknij Zaawansowane. Usuń zaznaczenie opcji Użyj systemu Windows do skonfigurowania sieci bezprzewodowej. Kliknij OK 7

Kliknij ikonę sieci systemu XP, aby użyć ustawień sieci bezprzewodowej

8 Dodatek (kontynuacja) Korzystanie z programu konfiguracyjnego A. W polu Status jest wyświetlany adres MAC punktu dostępowego sprzężonego z kartą DWL- G650+. B. SSID: Identyfikator zestawu usług (Service Set Identifier) jest to nazwa przypisana sieci bezprzewodowej. Fabrycznie jest on ustawiony jako default (domyślny). C. TxRate (Szybkość transmisji): Ustawieniem domyślnym jest Auto. Oznacza to, że parametr ten jest określany automatycznie przez kartę DWL-G520+ zależnie od odległości do punktu dostępowego. A B C D E F D. Channel (Kanał): W tym polu są wyświetlane informacje dotyczące kanału. Domyślnie jest ustawiony kanał 6. Karta DWL-G650+ automatycznie dostosowuje kanał w zależności od punktu dostępowego. E. Link Quality / Signal Strength (Jakość połączenia / Moc Sygnału): W polu Link Quality są wyświetlane informacje na temat jakości połączenia karty DWL-G650+ z punktem dostępowym. W polu Signal Strength są wyświetlane informacje na temat mocy sygnału bezprzewodowego połączenia karty DWL-G650+ z punktem dostępowym. Oba parametry są podane w procentach. F. Data Rate (Szybkość transmisji): W tym polu są wyświetlane graficznie informacje statystyczne o ilości danych wysłanych i odebranych. 8

TxRate (Szybkość transmisji): Ustawieniem domyślnym jest Auto. Oznacza to, że parametr ten jest określany automatycznie przez kartę DWL-G520+ zależnie od odległości do punktu dostępowego.

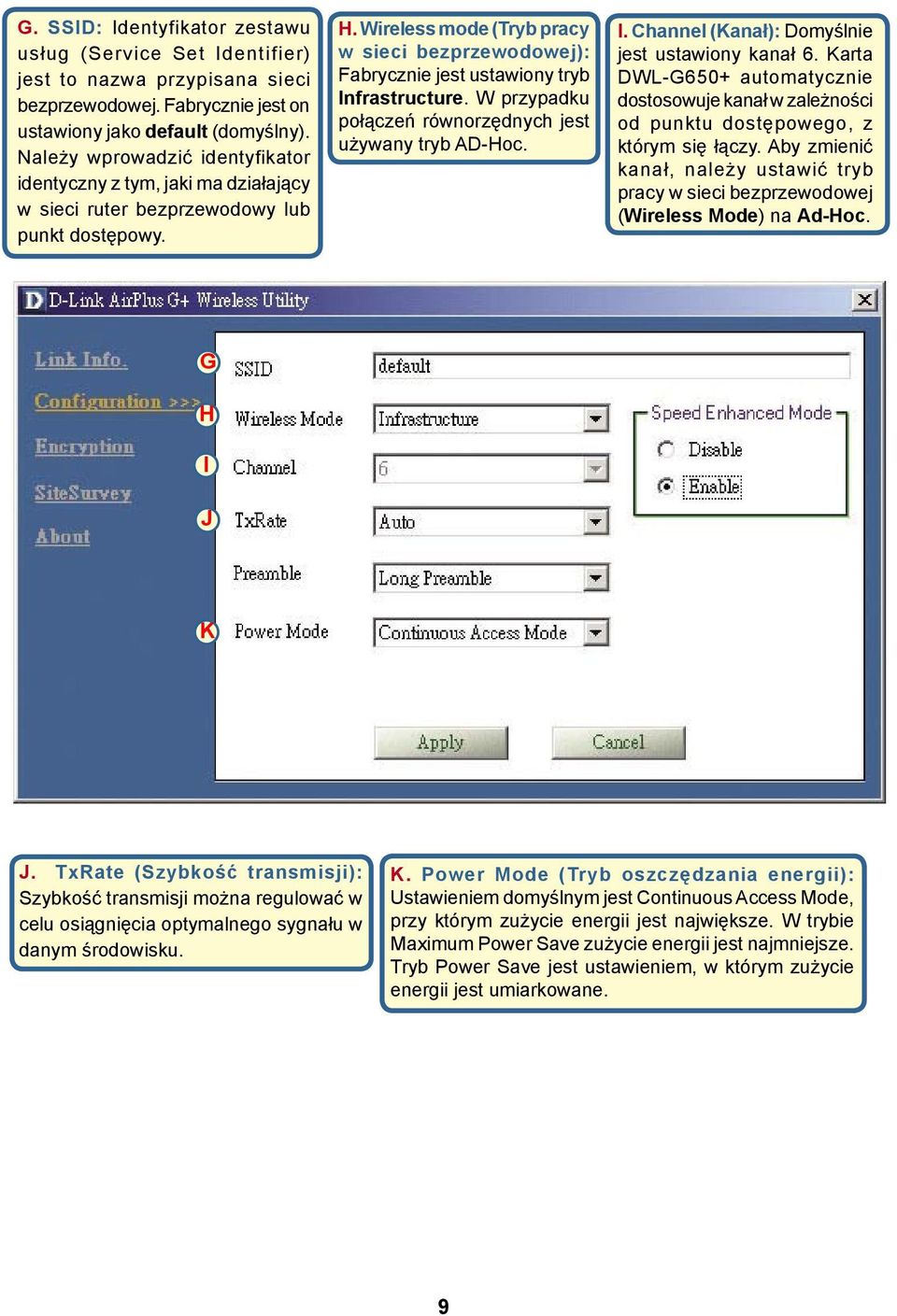

9 G. SSID: Identyfikator zestawu usług (Service Set Identifier) jest to nazwa przypisana sieci bezprzewodowej. Fabrycznie jest on ustawiony jako default (domyślny). Należy wprowadzić identyfikator identyczny z tym, jaki ma działający w sieci ruter bezprzewodowy lub punkt dostępowy. H. Wireless mode (Tryb pracy w sieci bezprzewodowej): Fabrycznie jest ustawiony tryb Infrastructure. W przypadku połączeń równorzędnych jest używany tryb AD-Hoc. I. Channel (Kanał): Domyślnie jest ustawiony kanał 6. Karta DWL-G650+ automatycznie dostosowuje kanał w zależności od punktu dostępowego, z którym się łączy. Aby zmienić kanał, należy ustawić tryb pracy w sieci bezprzewodowej (Wireless Mode) na Ad-Hoc. G H I J K J. TxRate (Szybkość transmisji): Szybkość transmisji można regulować w celu osiągnięcia optymalnego sygnału w danym środowisku. K. Power Mode (Tryb oszczędzania energii): Ustawieniem domyślnym jest Continuous Access Mode, przy którym zużycie energii jest największe. W trybie Maximum Power Save zużycie energii jest najmniejsze. Tryb Power Save jest ustawieniem, w którym zużycie energii jest umiarkowane. 9

Wireless mode (Tryb pracy w sieci bezprzewodowej): Fabrycznie jest ustawiony tryb Infrastructure. W przypadku połączeń równorzędnych jest używany tryb AD-Hoc. I. Channel (Kanał): Domyślnie jest ustawiony kanał 6.

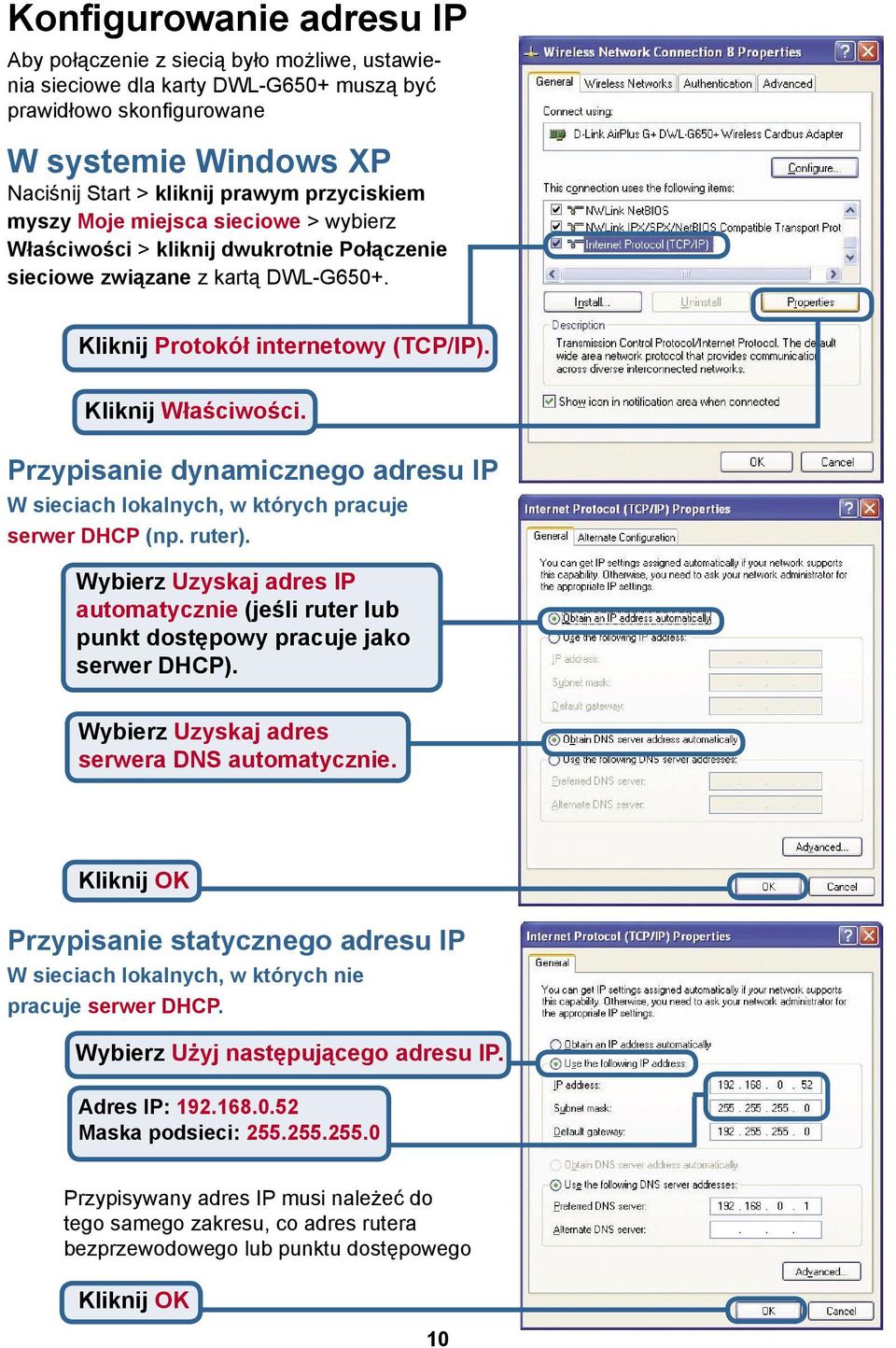

10 Konfigurowanie adresu IP Aby połączenie z siecią było możliwe, ustawienia sieciowe dla karty DWL-G650+ muszą być prawidłowo skonfigurowane W systemie Windows XP Naciśnij Start > kliknij prawym przyciskiem myszy Moje miejsca sieciowe > wybierz Właściwości > kliknij dwukrotnie Połączenie sieciowe związane z kartą DWL-G650+. Kliknij Protokół internetowy (TCP/IP). Kliknij Właściwości. Przypisanie dynamicznego adresu IP W sieciach lokalnych, w których pracuje serwer DHCP (np. ruter). Wybierz Uzyskaj adres IP automatycznie (jeśli ruter lub punkt dostępowy pracuje jako serwer DHCP). Wybierz Uzyskaj adres serwera DNS automatycznie. Kliknij OK Przypisanie statycznego adresu IP W sieciach lokalnych, w których nie pracuje serwer DHCP. Wybierz Użyj następującego adresu IP. Adres IP: Maska podsieci: Przypisywany adres IP musi należeć do tego samego zakresu, co adres rutera bezprzewodowego lub punktu dostępowego Kliknij OK 10

Przypisanie dynamicznego adresu IP W sieciach lokalnych, w których pracuje serwer DHCP (np. ruter). Wybierz Uzyskaj adres IP automatycznie (jeśli ruter lub punkt dostępowy pracuje jako serwer DHCP).

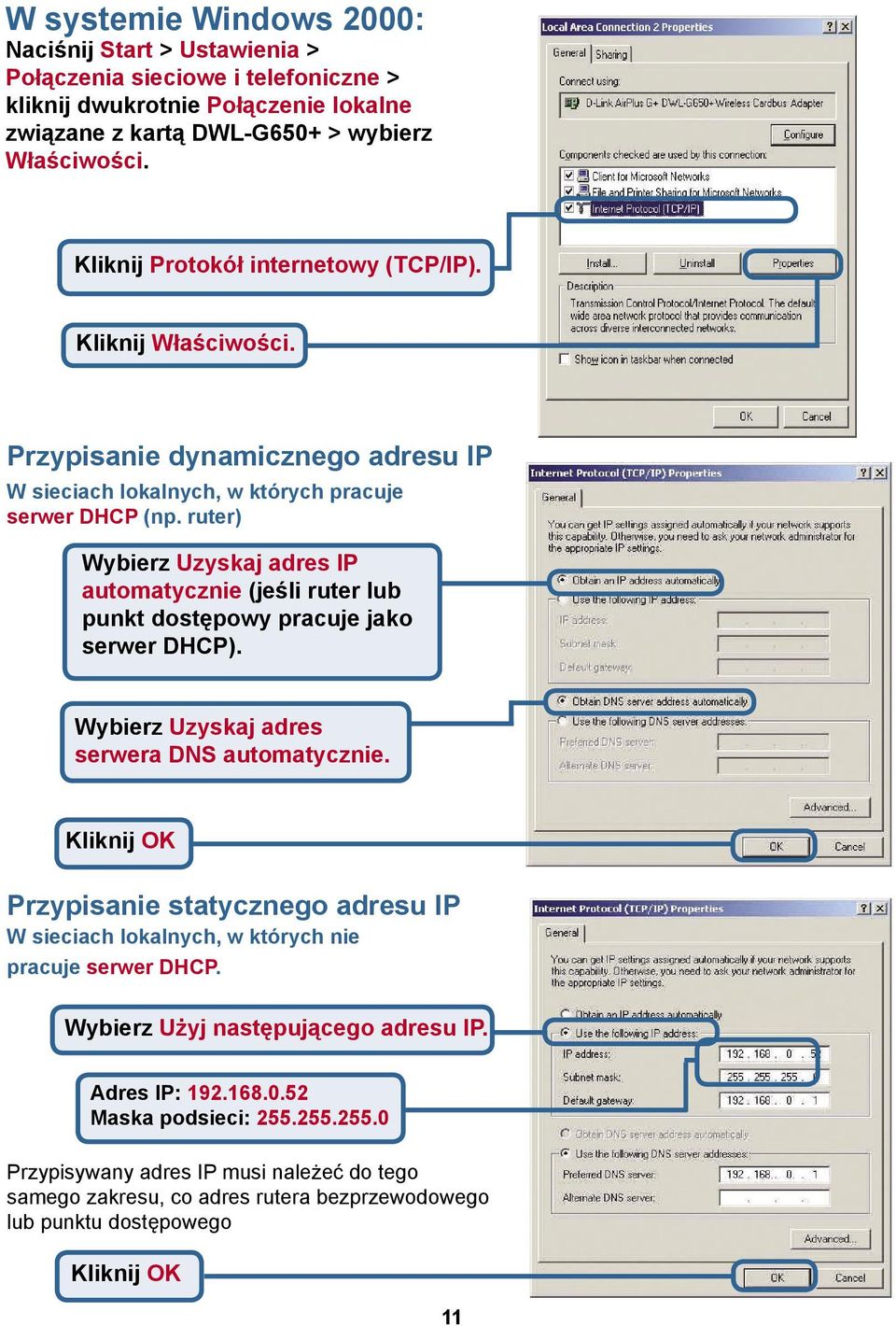

11 W systemie Windows 2000: Naciśnij Start > Ustawienia > Połączenia sieciowe i telefoniczne > kliknij dwukrotnie Połączenie lokalne związane z kartą DWL-G650+ > wybierz Właściwości. Kliknij Protokół internetowy (TCP/IP). Kliknij Właściwości. Przypisanie dynamicznego adresu IP W sieciach lokalnych, w których pracuje serwer DHCP (np. ruter) Wybierz Uzyskaj adres IP automatycznie (jeśli ruter lub punkt dostępowy pracuje jako serwer DHCP). Wybierz Uzyskaj adres serwera DNS automatycznie. Kliknij OK Przypisanie statycznego adresu IP W sieciach lokalnych, w których nie pracuje serwer DHCP. Wybierz Użyj następującego adresu IP. Adres IP: Maska podsieci: Przypisywany adres IP musi należeć do tego samego zakresu, co adres rutera bezprzewodowego lub punktu dostępowego Kliknij OK 11

ruter) Wybierz Uzyskaj adres IP automatycznie (jeśli ruter lub punkt dostępowy pracuje jako serwer DHCP). Wybierz Uzyskaj adres serwera DNS automatycznie.

12 Pomoc techniczna Najnowsze wersje oprogramowania i dokumentacji użytkownika można znaleźć w serwisie internetowym firmy D-Link. D-Link zapewnia bezpłatną pomoc techniczną klientom w Polsce w okresie gwarancyjnym produktu. Klienci z Polski mogą się kontaktować z działem pomocy technicznej firmy D-Link za pośrednictwem Internetu lub telefonicznie. Telefoniczna pomoc techniczna firmy D-Link: +49 (1805)-2787 Pomoc techniczna firmy D-Link świadczona przez Internet: URL: pomoc_techniczna@dlink.de 12

Klienci z Polski mogą się kontaktować z działem pomocy technicznej firmy D-Link za pośrednictwem Internetu lub telefonicznie.
