1 INSTRUKCJA OBSŁUGI 1200AC DWUPASMOWY GIGABITOWY ROUTER Wi-Fi

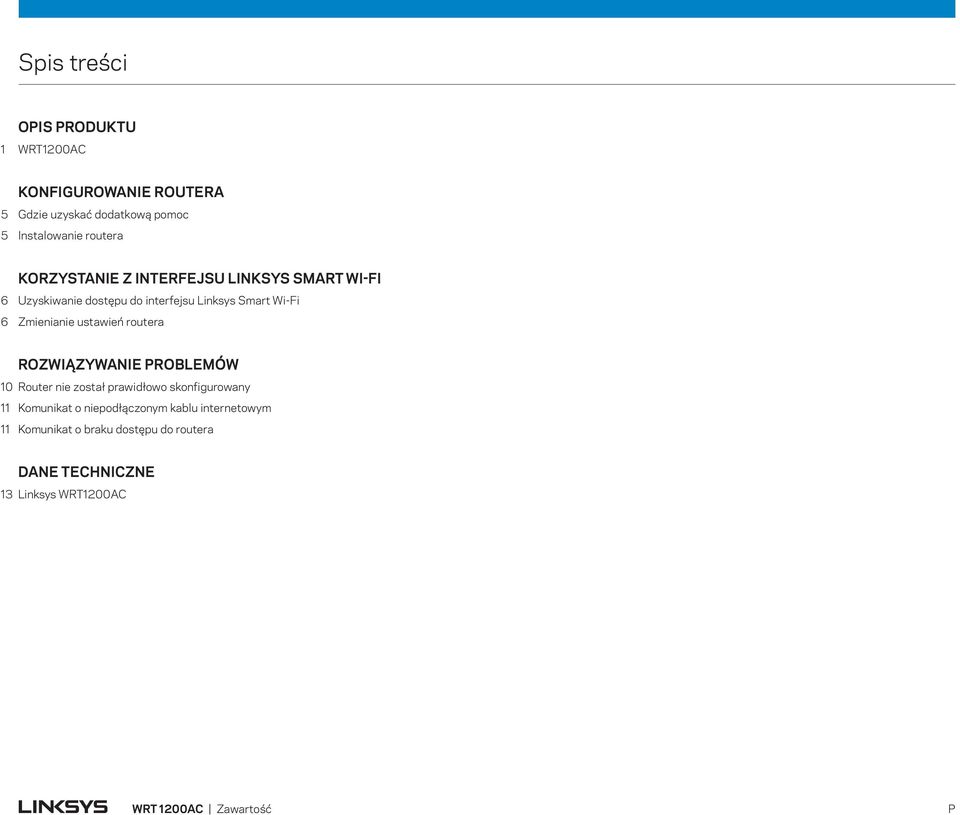

2 Spis treści OPIS PRODUKTU 1 WRT1200AC KONFIGUROWANIE ROUTERA 5 Gdzie uzyskać dodatkową pomoc 5 Instalowanie routera KORZYSTANIE Z INTERFEJSU LINKSYS SMART WI-FI 6 Uzyskiwanie dostępu do interfejsu Linksys Smart Wi-Fi 6 Zmienianie ustawień routera ROZWIĄZYWANIE PROBLEMÓW 10 Router nie został prawidłowo skonfigurowany 11 Komunikat o niepodłączonym kablu internetowym 11 Komunikat o braku dostępu do routera DANE TECHNICZNE 13 Linksys WRT1200AC WRT 1200AC Zawartość P

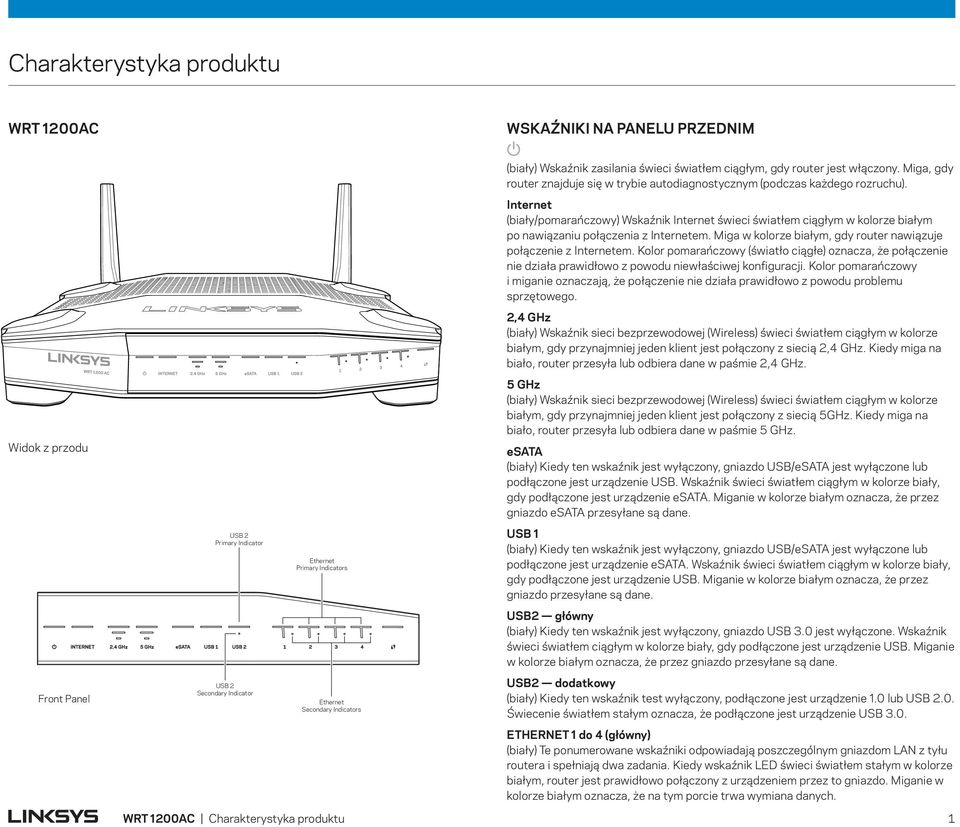

3 Charakterystyka produktu WRT 1200AC WSKAŹNIKI NA PANELU PRZEDNIM (biały) Wskaźnik zasilania świeci światłem ciągłym, gdy router jest włączony. Miga, gdy router znajduje się w trybie autodiagnostycznym (podczas każdego rozruchu). Internet (biały/pomarańczowy) Wskaźnik Internet świeci światłem ciągłym w kolorze białym po nawiązaniu połączenia z Internetem. Miga w kolorze białym, gdy router nawiązuje połączenie z Internetem. Kolor pomarańczowy (światło ciągłe) oznacza, że połączenie nie działa prawidłowo z powodu niewłaściwej konfiguracji. Kolor pomarańczowy i miganie oznaczają, że połączenie nie działa prawidłowo z powodu problemu sprzętowego. 2,4 GHz (biały) Wskaźnik sieci bezprzewodowej (Wireless) świeci światłem ciągłym w kolorze białym, gdy przynajmniej jeden klient jest połączony z siecią 2,4 GHz. Kiedy miga na biało, router przesyła lub odbiera dane w paśmie 2,4 GHz. 5 GHz (biały) Wskaźnik sieci bezprzewodowej (Wireless) świeci światłem ciągłym w kolorze białym, gdy przynajmniej jeden klient jest połączony z siecią 5GHz. Kiedy miga na biało, router przesyła lub odbiera dane w paśmie 5 GHz. Widok z przodu esata (biały) Kiedy ten wskaźnik jest wyłączony, gniazdo USB/eSATA jest wyłączone lub podłączone jest urządzenie USB. Wskaźnik świeci światłem ciągłym w kolorze biały, gdy podłączone jest urządzenie esata. Miganie w kolorze białym oznacza, że przez gniazdo esata przesyłane są dane. USB 2 Primary Indicator Ethernet Primary Indicators USB 1 (biały) Kiedy ten wskaźnik jest wyłączony, gniazdo USB/eSATA jest wyłączone lub podłączone jest urządzenie esata. Wskaźnik świeci światłem ciągłym w kolorze biały, gdy podłączone jest urządzenie USB. Miganie w kolorze białym oznacza, że przez gniazdo przesyłane są dane. USB2 główny (biały) Kiedy ten wskaźnik jest wyłączony, gniazdo USB 3.0 jest wyłączone. Wskaźnik świeci światłem ciągłym w kolorze biały, gdy podłączone jest urządzenie USB. Miganie w kolorze białym oznacza, że przez gniazdo przesyłane są dane. Front Panel USB 2 Secondary Indicator Ethernet Secondary Indicators USB2 dodatkowy (biały) Kiedy ten wskaźnik test wyłączony, podłączone jest urządzenie 1.0 lub USB 2.0. Świecenie światłem stałym oznacza, że podłączone jest urządzenie USB 3.0. ETHERNET 1 do 4 (główny) (biały) Te ponumerowane wskaźniki odpowiadają poszczególnym gniazdom LAN z tyłu routera i spełniają dwa zadania. Kiedy wskaźnik LED świeci światłem stałym w kolorze białym, router jest prawidłowo połączony z urządzeniem przez to gniazdo. Miganie w kolorze białym oznacza, że na tym porcie trwa wymiana danych. WRT 1200AC Charakterystyka produktu 1

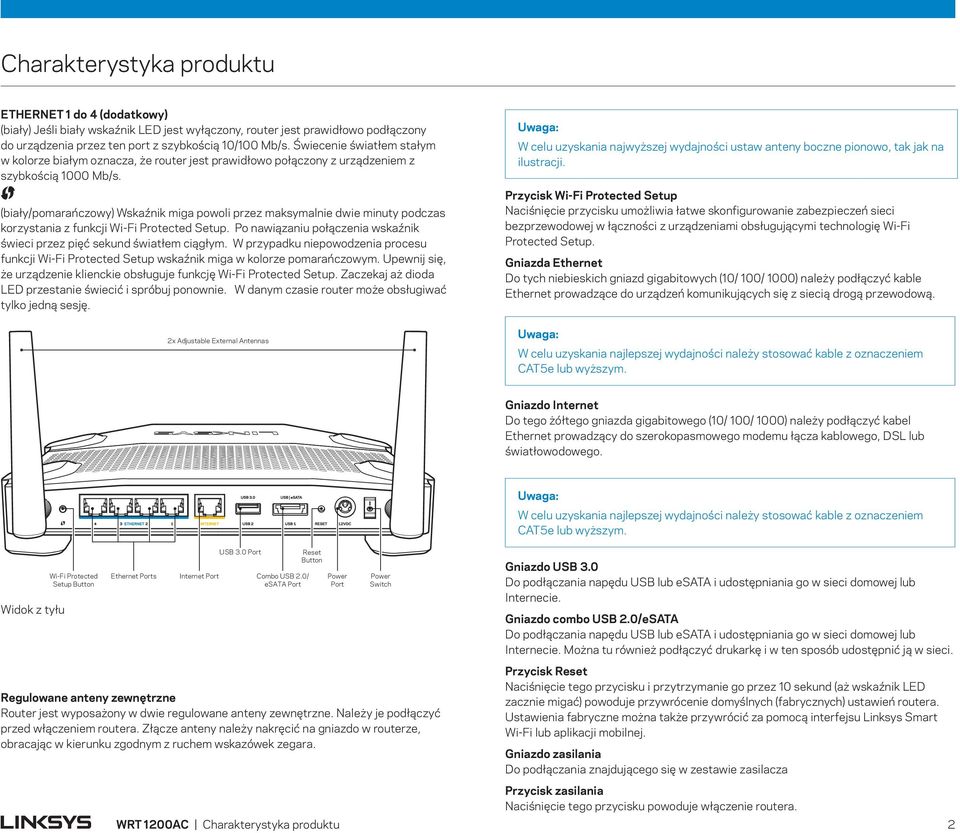

4 Charakterystyka produktu ETHERNET 1 do 4 (dodatkowy) (biały) Jeśli biały wskaźnik LED jest wyłączony, router jest prawidłowo podłączony do urządzenia przez ten port z szybkością 10/100 Mb/s. Świecenie światłem stałym w kolorze białym oznacza, że router jest prawidłowo połączony z urządzeniem z szybkością 1000 Mb/s. (biały/pomarańczowy) Wskaźnik miga powoli przez maksymalnie dwie minuty podczas korzystania z funkcji Wi-Fi Protected Setup. Po nawiązaniu połączenia wskaźnik świeci przez pięć sekund światłem ciągłym. W przypadku niepowodzenia procesu funkcji Wi-Fi Protected Setup wskaźnik miga w kolorze pomarańczowym. Upewnij się, że urządzenie klienckie obsługuje funkcję Wi-Fi Protected Setup. Zaczekaj aż dioda LED przestanie świecić i spróbuj ponownie. W danym czasie router może obsługiwać tylko jedną sesję. Uwaga: W celu uzyskania najwyższej wydajności ustaw anteny boczne pionowo, tak jak na ilustracji. Przycisk Wi-Fi Protected Setup Naciśnięcie przycisku umożliwia łatwe skonfigurowanie zabezpieczeń sieci bezprzewodowej w łączności z urządzeniami obsługującymi technologię Wi-Fi Protected Setup. Gniazda Ethernet Do tych niebieskich gniazd gigabitowych (10/ 100/ 1000) należy podłączyć kable Ethernet prowadzące do urządzeń komunikujących się z siecią drogą przewodową. 2x Adjustable External Antennas Uwaga: W celu uzyskania najlepszej wydajności należy stosować kable z oznaczeniem CAT5e lub wyższym. Gniazdo Internet Do tego żółtego gniazda gigabitowego (10/ 100/ 1000) należy podłączyć kabel Ethernet prowadzący do szerokopasmowego modemu łącza kablowego, DSL lub światłowodowego. Widok z tyłu Wi-Fi Protected Setup Button USB 3.0 Port Reset Button Ethernet Ports Internet Port Combo USB 2.0/ Power Power esata Port Port Switch Regulowane anteny zewnętrzne Router jest wyposażony w dwie regulowane anteny zewnętrzne. Należy je podłączyć przed włączeniem routera. Złącze anteny należy nakręcić na gniazdo w routerze, obracając w kierunku zgodnym z ruchem wskazówek zegara. Uwaga: W celu uzyskania najlepszej wydajności należy stosować kable z oznaczeniem CAT5e lub wyższym. Gniazdo USB 3.0 Do podłączania napędu USB lub esata i udostępniania go w sieci domowej lub Internecie. Gniazdo combo USB 2.0/eSATA Do podłączania napędu USB lub esata i udostępniania go w sieci domowej lub Internecie. Można tu również podłączyć drukarkę i w ten sposób udostępnić ją w sieci. Przycisk Reset Naciśnięcie tego przycisku i przytrzymanie go przez 10 sekund (aż wskaźnik LED zacznie migać) powoduje przywrócenie domyślnych (fabrycznych) ustawień routera. Ustawienia fabryczne można także przywrócić za pomocą interfejsu Linksys Smart Wi-Fi lub aplikacji mobilnej. Gniazdo zasilania Do podłączania znajdującego się w zestawie zasilacza Przycisk zasilania Naciśnięcie tego przycisku powoduje włączenie routera. WRT 1200AC Charakterystyka produktu 2

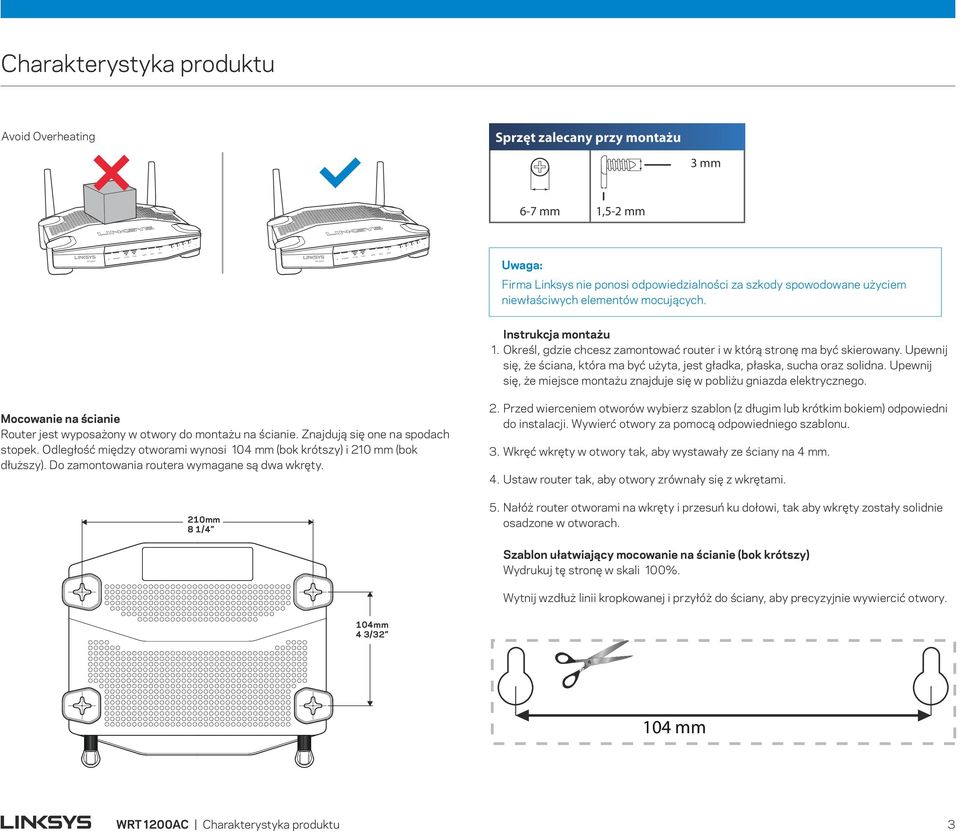

5 Charakterystyka produktu Avoid Overheating Sprzęt zalecany przy montażu 3 mm 6-7 mm 1,5-2 mm Uwaga: Firma Linksys nie ponosi odpowiedzialności za szkody spowodowane użyciem niewłaściwych elementów mocujących. Instrukcja montażu 1. Określ, gdzie chcesz zamontować router i w którą stronę ma być skierowany. Upewnij się, że ściana, która ma być użyta, jest gładka, płaska, sucha oraz solidna. Upewnij się, że miejsce montażu znajduje się w pobliżu gniazda elektrycznego. Mocowanie na ścianie Router jest wyposażony w otwory do montażu na ścianie. Znajdują się one na spodach stopek. Odległość między otworami wynosi 104 mm (bok krótszy) i 210 mm (bok dłuższy). Do zamontowania routera wymagane są dwa wkręty. 210mm 8 1/4 2. Przed wierceniem otworów wybierz szablon (z długim lub krótkim bokiem) odpowiedni do instalacji. Wywierć otwory za pomocą odpowiedniego szablonu. 3. Wkręć wkręty w otwory tak, aby wystawały ze ściany na 4 mm. 4. Ustaw router tak, aby otwory zrównały się z wkrętami. 5. Nałóż router otworami na wkręty i przesuń ku dołowi, tak aby wkręty zostały solidnie osadzone w otworach. Szablon ułatwiający mocowanie na ścianie (bok krótszy) Wydrukuj tę stronę w skali 100%. Wytnij wzdłuż linii kropkowanej i przyłóż do ściany, aby precyzyjnie wywiercić otwory. 104mm 4 3/ mm WRT 1200AC Charakterystyka produktu 3

6 Charakterystyka produktu Szablon ułatwiający mocowanie na ścianie (bok dłuższy) Wydrukuj tę stronę w skali 100%. Wytnij wzdłuż linii kropkowanej i przyłóż do ściany, aby precyzyjnie wywiercić otwory. 210 mm WRT 1200AC Charakterystyka produktu 4

7 Konfigurowanie routera GDZIE UZYSKAĆ DODATKOWĄ POMOC Linksys.com/support/WRT1200AC (dokumentacja, materiały do pobrania, pytania i odpowiedzi, pomoc techniczna, chat na żywo, fora) Pomoc Linksys Smart Wi-Fi (nawiąż połączenie z interfejsem Linksys Smart Wi-Fi, następnie kliknij Pomoc w górnej części ekranu) JAK ZAINSTALOWAĆ ROUTER Instalowanie routera: 1. Jeśli ma on zastąpić używany obecnie, odłącz stary router. 2. Do nowego routera podłącz anteny i zasilanie. 3. Wyłącz modem i włącz go ponownie 4. Podłącz kabel internetowy z modemu do żółtego gniazda Internet w routerze. Odczekaj, aż wskaźnik zasilania z przodu routera zacznie świecić się światłem stałym. 5. Nawiąż połączenie z bezpieczną siecią o nazwie takiej, jak podano w Skróconej instrukcji dołączonej do routera. (Nazwę sieci i hasło można potem zmienić.) Jeśli potrzebujesz pomocy przy nawiązywaniu połączenia z siecią, zapoznaj się z dokumentacją dostarczoną z produktem. Uwaga: Dostęp do Internetu będzie możliwy dopiero po ukończeniu konfigurowania routera. 6. Otwórz przeglądarkę i wykonuj wyświetlone instrukcje instalacji. Jeśli w przeglądarce nie jest widoczna instrukcja instalacji, w pasku adresu wpisz linksyssmartwifi.com. 7. Na zakończenie konfiguracji skonfiguruj konto Linksys Smart Wi-Fi zgodnie z wyświetloną instrukcją. Linksys Smart Wi-Fi pozwala konfigurować router z dowolnego komputera połączonego z Internetem. Zarządzanie ustawieniami routera: Zmiana nazwy routera i hasła dostępu Konfigurowanie dostępu gościnnego Konfigurowanie blokady rodzicielskiej Podłączanie urządzeń do sieci Testowanie szybkości połączenia internetowego Uwaga: Na pewnym etapie konfigurowania konta Linksys Smart Wi-Fi do użytkownika wysyłany jest weryfikacyjny. Należy pamiętać o otworzeniu tej wiadomości i kliknięciu podanego łącza. WRT 1200AC Konfigurowanie routera 5

8 Korzystanie z interfejsu Linksys Smart Wi-Fi UZYSKIWANIE DOSTĘPU DO INTERFEJSU LINKSYS SMART WI-FI Otwieranie interfejsu Linksys Smart Wi-Fi: 1. Z poziomu przeglądarki wyświetl stronę linksyssmartwifi.com lub myrouter.local (w przypadku braku połączenia z Internetem). 2. Wprowadź adres i hasło skonfigurowane wcześniej, a następnie kliknij Zaloguj się. JAK ZMIENIĆ USTAWIENIA ROUTERA Uwaga: Dodatkową pomoc dotyczącą danego menu można uzyskać za pomocą przycisku Help (Pomoc) w górnej części ekranu. 1. Z poziomu przeglądarki wyświetl stronę linksyssmartwifi.com lub myrouter.local (w przypadku braku połączenia z Internetem) i zaloguj się na swoje konto Linksys Smart Wi-Fi. 2. W menu po lewej stronie wybierz żądaną opcję. Network Map (Mapa sieci) umożliwia wyświetlenie i zarządzanie wszystkimi urządzeniami podłączonymi do routera. Możliwe jest wyświetlenie urządzeń podłączonych do sieci głównej oraz do sieci gościnnej. Można także odłączyć urządzenie lub wyświetlić informacje na jego temat. WRT 1200AC Jak korzystać z produktu Linksys Smart Wi-Fi 6

9 Guest Access (Dostęp gościnny) umożliwia konfigurowanie i monitorowanie sieci przeznaczonej dla gości, tzn. nie dającej dostępu do wszystkich zasobów sieci domowej. Media Prioritization (Priorytetyzacja multimediów) umożliwia określenie, które urządzenia i aplikacje mają najwyższy priorytet w ruchu sieciowym. Parental Controls (Kontrola rodzicielska) umożliwia blokowanie stron internetowych i ustawienie godzin dostępu do Internetu. WRT 1200AC Jak korzystać z produktu Linksys Smart Wi-Fi 7

10 Speed Test (Test szybkości) umożliwia testowanie szybkości łącza internetowego. Connectivity (Łączność) umożliwia konfigurowanie podstawowych i zaawansowanych ustawień sieciowych. External Storage (Zewnętrzna pamięć masowa) umożliwia dostęp do podłączonego dysku USB lub esata (dyski nie są dołączone) i konfigurację współdzielenia plików, serwera multimediów i dostępu do serwera FTP. Troubleshooting (Rozwiązywanie problemów) umożliwia diagnozowanie problemów z routerem i sprawdzanie statusu sieci. WRT 1200AC Jak korzystać z produktu Linksys Smart Wi-Fi 8

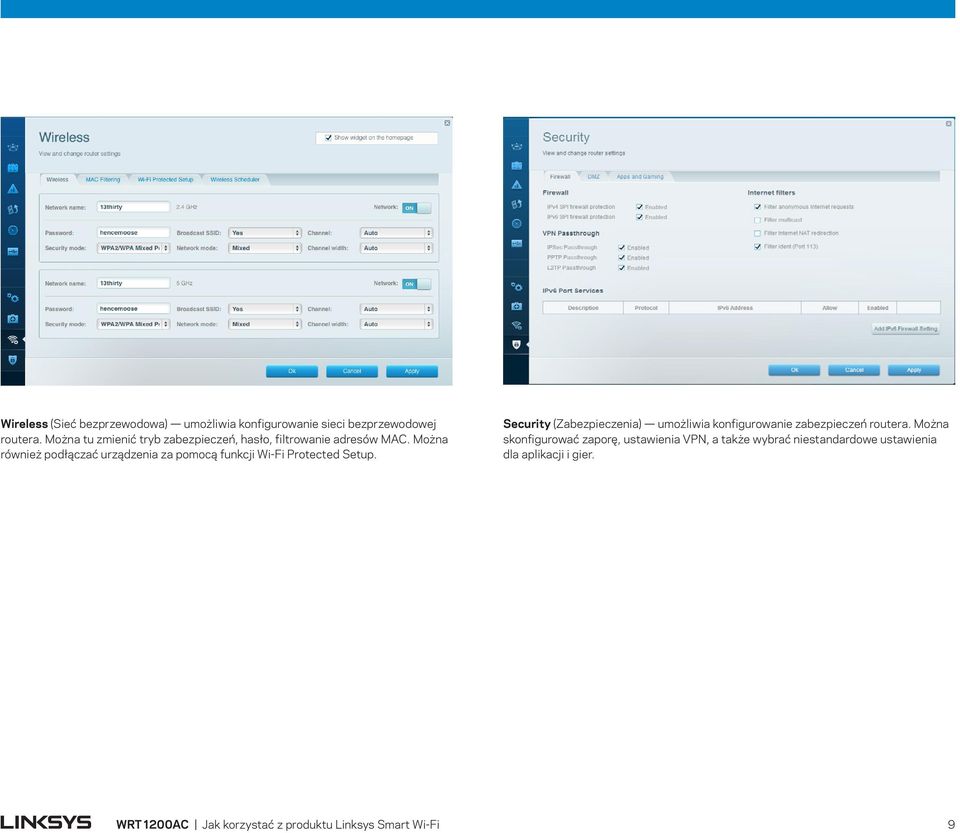

11 Wireless (Sieć bezprzewodowa) umożliwia konfigurowanie sieci bezprzewodowej routera. Można tu zmienić tryb zabezpieczeń, hasło, filtrowanie adresów MAC. Można również podłączać urządzenia za pomocą funkcji Wi-Fi Protected Setup. Security (Zabezpieczenia) umożliwia konfigurowanie zabezpieczeń routera. Można skonfigurować zaporę, ustawienia VPN, a także wybrać niestandardowe ustawienia dla aplikacji i gier. WRT 1200AC Jak korzystać z produktu Linksys Smart Wi-Fi 9

12 Rozwiązywanie problemów W tym rozdziale opisujemy sposoby rozwiązywania typowych problemów związanych z konfiguracją i łącznością z Internetem. Więcej pomocnych porad można znaleźć w naszych wyróżnianych zasobach pomocy technicznej pod adresem linksys.com/support. KONFIGUROWANIE ROUTERA NIE ZOSTAŁO PRAWIDŁOWO UKOŃ- CZONE Jeśli nie udało się ukończyć konfigurowania za pomocą interfejsu Linksys Smart Wi-Fi: Za pomocą spinacza biurowego lub spinki naciśnij przycisk Reset i przytrzymaj go tak długo, aż wskaźnik LED z przodu routera zacznie migać (ok. 10 sekund). Ponownie przeprowadź instalację routera. Wygląd routera może być inny Jeśli to nie pomaga, tymczasowo wyłącz zaporę (firewall) komputera. Odpowiednią instrukcję można znaleźć w dokumentacji oprogramowania zabezpieczającego komputer. Ponownie przeprowadź instalację routera. Jeśli nadal nie daje się skonfigurować routera, znajdź inny komputer i spróbuj przeprowadzić konfigurację.routera za pomocą tego komputera. WRT 1200AC Rozwiązywanie problemów 10

13 Rozwiązywanie problemów KOMUNIKAT YOUR INTERNET CABLE IS NOT PLUGGED IN (KA- BEL INTERNETOWY NIE JEST PODŁĄCZONY) Postępowanie w przypadku wyświetlenia komunikatu Your Internet cable is not plugged in (Kabel internetowy nie jest podłączony) podczas konfigurowania routera: 1. Upewnij się, że kabel ethernetowy lub internetowy (lub kabel taki jak ten dostarczony z routerem) jest prawidłowo podłączony do żółtego gniazda INTERNET z tyłu routera oraz do odpowiedniego gniazda modemu. To gniazdo w routerze zazwyczaj jest oznaczone jako Ethernet, ale może także nosić nazwę Internet lub WAN. 2. Upewnij się, że modem jest podłączony do zasilania i włączony. Jeśli modem ma wyłącznik, upewnij się, że wyłącznik ten jest w pozycji ON (Wł.) lub l. 3. Jeśli korzystasz z kablowego połączenia z Internetem, sprawdź, czy do gniazda CABLE modemu jest podłączony kabel koncentryczny udostępniony przez dostawcę Internetu. 4. Ewentualnie, jeśli korzystasz z usługi internetowej DSL, upewnij się, że linia telefoniczna została podłączona do gniazda DSL modemu. 5. Jeśli komputer został wcześniej podłączony do modemu za pomocą kabla USB, odłącz ten kabel USB. Ponownie przeprowadź instalację routera. KOMUNIKAT NIE MOŻNA UZYSKAĆ DOSTĘPU DO ROUTERA Widok routera z tyłu Aby uzyskać dostęp do routera, konieczne jest posiadanie połączenia z własną siecią domową. Jeśli masz bezprzewodowy dostęp do Internetu, możliwe jest, że przypadkowo dostęp ten realizowany jest przez inną sieć bezprzewodową. Naprawianie problemu w systemie Windows: 1. W komputerze z systemem Windows należy prawym przyciskiem myszy kliknąć ikonę sieci bezprzewodowej znajdującą się w pasku zadań. W zależności od wersji systemu Windows ikona ta może wyglądać inaczej. Widok modemu kablowego z tyłu Back view of cable modem Back view of cable modem 2. Kliknij opcję Wyświetl dostępne sieci bezprzewodowe. Wyświetlana jest lista sieci bezprzewodowych. Back view of DSL modem Widok Back view modemu of DSL modem DSL z tyłu WRT 1200AC Rozwiązywanie problemów 11

14 Rozwiązywanie problemów 3. Kliknij nazwę swojej sieci domowej. Kliknij przycisk Połącz. W poniższym przykładzie komputer był podłączony do innej sieci bezprzewodowej o nazwie JimsRouter. Nazwa sieci tworzonej przez router Linksys E-Series, w tym przykładzie BronzeEagle jest pokazana jako zaznaczona. Naprawianie problemu w systemach Mac: 1. W pasku menu na górze ekranu kliknij ikonę AirPort. Wyświetlana jest lista sieci bezprzewodowych. Router Linksys Smart Wi-Fi automatycznie przypisał sieci nazwę. 2. W poniższym przykładzie komputer był podłączony do innej sieci bezprzewodowej o nazwie JimsRouter. Nazwa sieci tworzonej przez router Linksys E-Series, w tym przykładzie BronzeEagle jest pokazana jako zaznaczona. 3. Kliknij nazwę sieci bezprzewodowej routera Linksys E-Series (w tym przykładzie BronzeEagle). 4. W polu Hasło wpisz hasło dostępu do sieci bezprzewodowej. Kliknij przycisk OK. 4. Jeśli konieczne jest wpisanie klucza sieciowego (hasła), należy go wpisać w polach Klucz sieciowy oraz Potwierdź klucz sieciowy. Kliknij przycisk Połącz. Gdzie znaleźć pomoc Linksys.com/support/WRT1200AC (dokumentacja, materiały do pobrania, pytania i odpowiedzi, pomoc techniczna, chat na żywo, fora) Linksys Smart Wi-Fi (linksyssmartwifi.com; kliknij Help (Pomoc) w górnej części ekranu) Komputer powinien mieć już teraz dostęp do routera. Uwaga: Licencje i powiadomienia dot. oprogramowania innych dostawców stosowanego w tym produkcie są dostępne na stronie Pytania dot. kodu open source lub licencji GPL: gplcodecenter WRT 1200AC Rozwiązywanie problemów 12

15 Parametry techniczne LINKSYS WRT1200AC Nazwa modelu Linksys Dual-Band Gigabit Wi-Fi Router Opis Dwupasmowy router AC ze złączem Gigabit i 2 złączami USB Oznaczenie modelu Szybkość przełączania Częstotliwość radia Liczba anten Gniazda Przyciski Wskaźniki na panelu przednim UPnP Zabezpieczenia Długość klucza szyfrującego Obsługa systemów plików Obsługa przeglądarek WRT1200AC 10/100/1000 Mbps (Gigabit Ethernet) 2,4 GHz oraz 5 GHz Dwie zewnętrzne anteny zewnętrzne Zasilanie, 1 x USB 3.0, 1 x combo USB 2.0/eSATA, Internet, Ethernet (1-4), R-SMA (2) Reset, Wi-Fi Protected Setup, Zasilanie Zasilanie, INTERNET, 2,4 GHz, 5 GHz, USB1, USB2, Ethernet (1-4), funkcja Wi-Fi Protected Setup Obsługiwany WEP, WPA, WPA2, RADIUS Do 128 bitów FAT, NTFS i HFS+ Internet Explorer 8 lub nowsza, Firefox 4 lub nowsza, Google Chrome 10 lub nowsza oraz Safari 4 lub nowsza Parametry fizyczne i środowiskowe Wymiary 246 x 194 x 52 mm (bez anten) Waga 29 oz (833 g) Zasilanie 12 V, 2,5A Certyfikaty FCC, IC, CE, Wi-Fi a/b/g/n/ac, Windows 7, Windows 8, DLNA Temperatura robocza: Temperatura przechowywania: Wilgotność podczas pracy od 32 do 104 F (od 0 do 40 C) od -4 do 140 F (od -20 do 60 C) 10-80% (wilgotność względna bez kondensacji) Wilgotność podczas przechowywania od 5 do 90% (bez kondensacji) Uwaga: Informacje wymagane przepisami, gwarancyjne oraz dotyczące bezpieczeństwa można znaleźć na płycie dołączonej do routera lub na stronie Linksys.com/ support. Parametry techniczne mogą ulec zmianie bez uprzedzenia. Maksymalna wydajność oparta na standardzie IEEE Rzeczywista wydajność może odbiegać od nominalnej. Może to dotyczyć m.in. mniejszej przepustowości sieci bezprzewodowej, szybkości przesyłania danych, zasięgu i obszaru pokrycia. Osiągi zależą od wielu czynników, warunków i zmiennych, w tym odległości od punktu dostępowego, natężenia ruchu sieciowego, materiałów i konstrukcji budynku, używanego systemu operacyjnego, używanych urządzeń bezprzewodowych, zakłóceń itp. WRT 1200AC Parametry techniczne 13

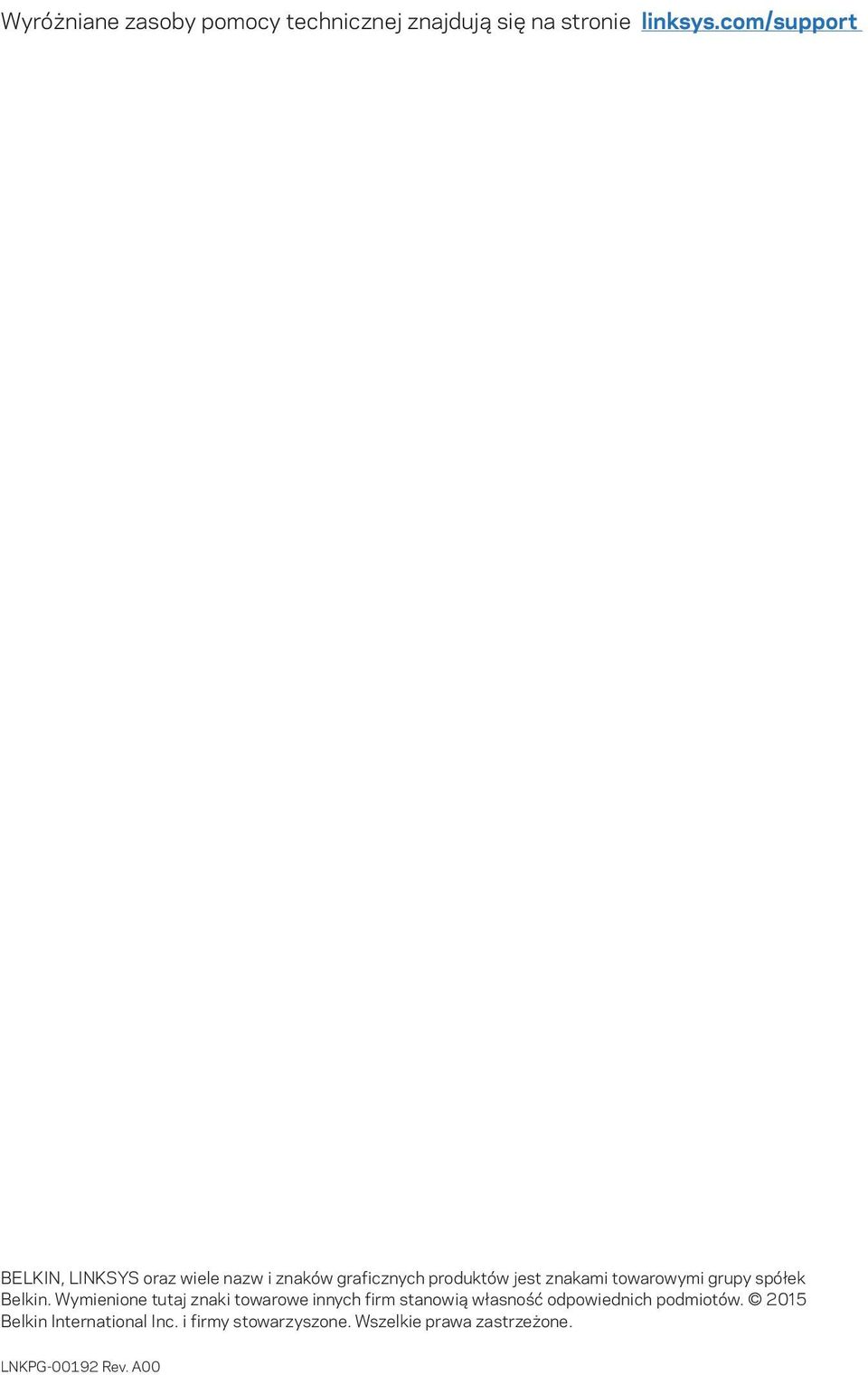

16 Wyróżniane zasoby pomocy technicznej znajdują się na stronie linksys.com/support BELKIN, LINKSYS oraz wiele nazw i znaków graficznych produktów jest znakami towarowymi grupy spółek Belkin. Wymienione tutaj znaki towarowe innych firm stanowią własność odpowiednich podmiotów Belkin International Inc. i firmy stowarzyszone. Wszelkie prawa zastrzeżone. LNKPG Rev. A00
