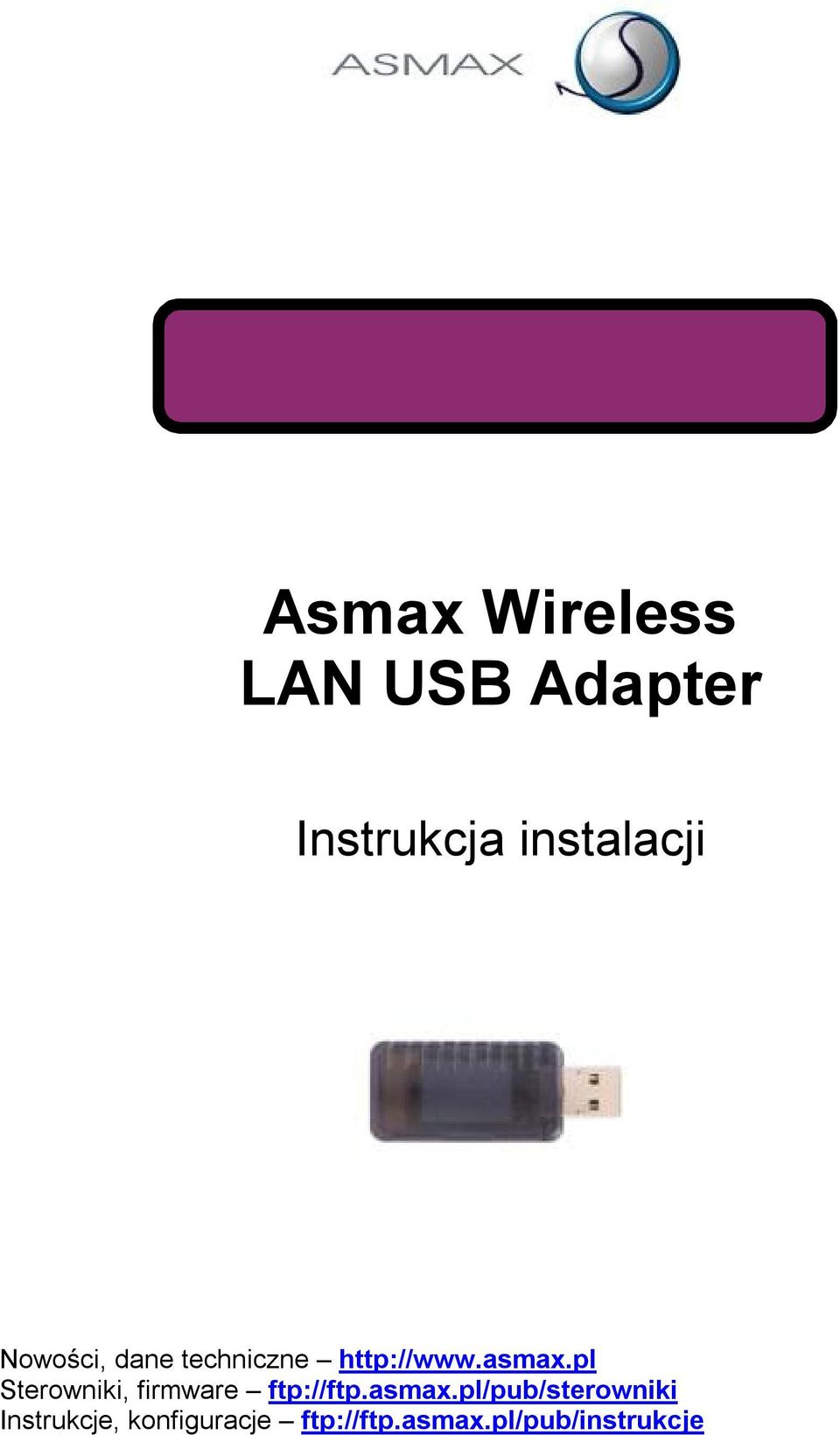

1 IEEE b/g Asmax Wireless LAN USB Adapter Instrukcja instalacji Nowości, dane techniczne Sterowniki, firmware ftp://ftp.asmax.pl/pub/sterowniki Instrukcje, konfiguracje ftp://ftp.asmax.pl/pub/instrukcje

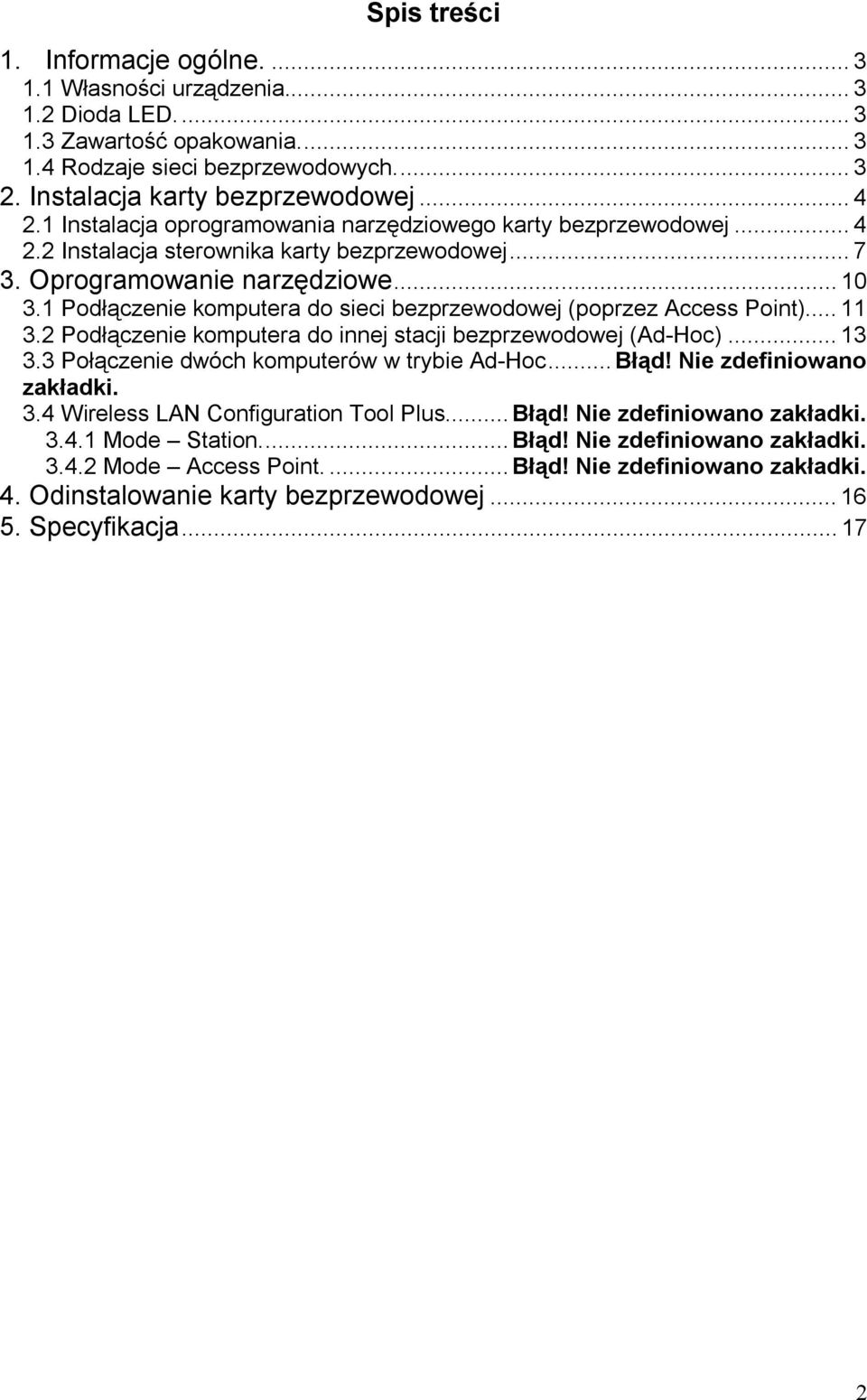

2 Spis treści 1. Informacje ogólne Własności urządzenia Dioda LED Zawartość opakowania Rodzaje sieci bezprzewodowych Instalacja karty bezprzewodowej Instalacja oprogramowania narzędziowego karty bezprzewodowej Instalacja sterownika karty bezprzewodowej Oprogramowanie narzędziowe Podłączenie komputera do sieci bezprzewodowej (poprzez Access Point) Podłączenie komputera do innej stacji bezprzewodowej (Ad-Hoc) Połączenie dwóch komputerów w trybie Ad-Hoc...Błąd! Nie zdefiniowano zakładki. 3.4 Wireless LAN Configuration Tool Plus...Błąd! Nie zdefiniowano zakładki Mode Station...Błąd! Nie zdefiniowano zakładki Mode Access Point...Błąd! Nie zdefiniowano zakładki. 4. Odinstalowanie karty bezprzewodowej Specyfikacja

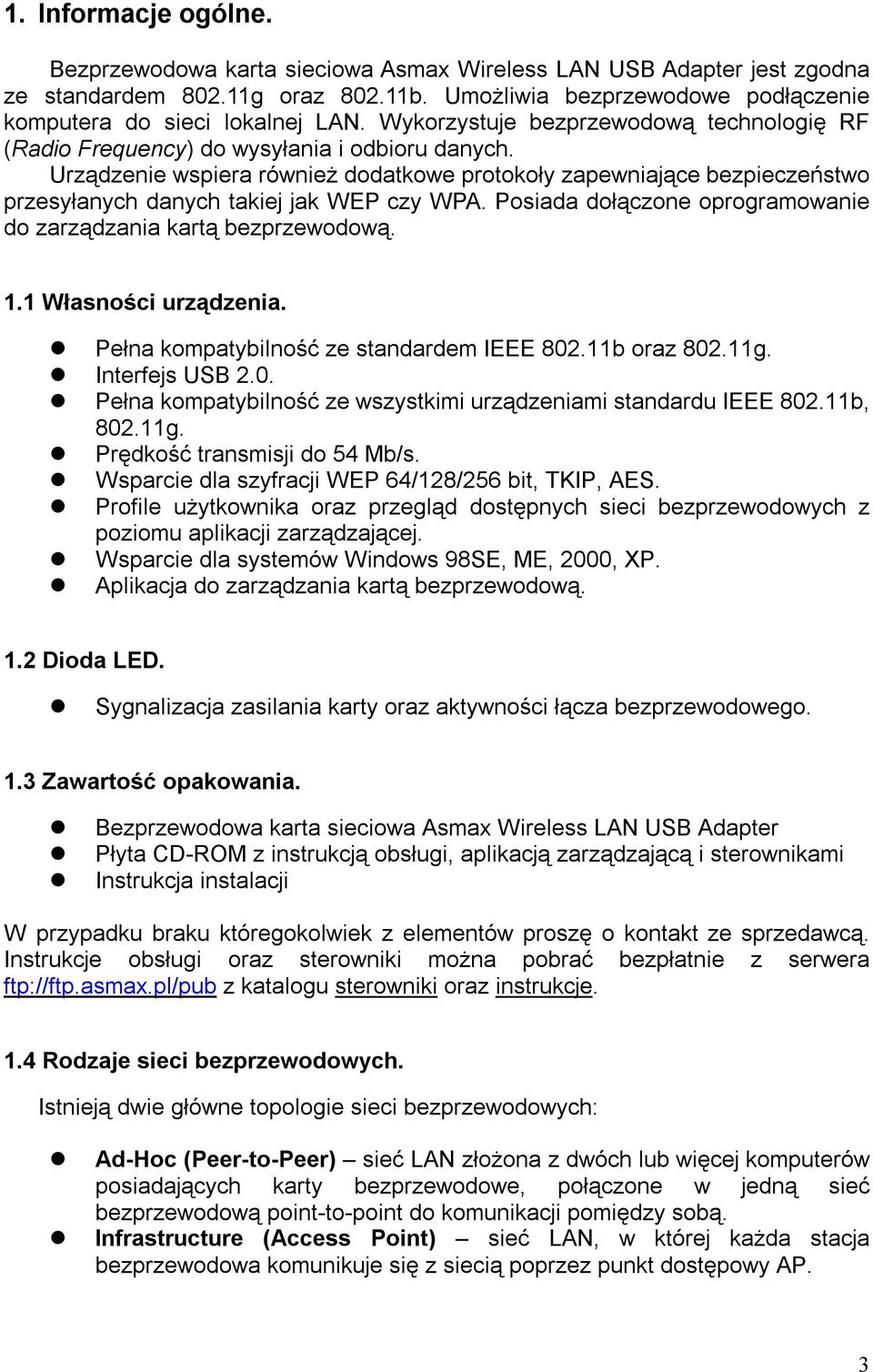

3 1. Informacje ogólne. Bezprzewodowa karta sieciowa Asmax Wireless LAN USB Adapter jest zgodna ze standardem g oraz b. Umożliwia bezprzewodowe podłączenie komputera do sieci lokalnej LAN. Wykorzystuje bezprzewodową technologię RF (Radio Frequency) do wysyłania i odbioru danych. Urządzenie wspiera również dodatkowe protokoły zapewniające bezpieczeństwo przesyłanych danych takiej jak WEP czy WPA. Posiada dołączone oprogramowanie do zarządzania kartą bezprzewodową. 1.1 Własności urządzenia. Pełna kompatybilność ze standardem IEEE b oraz g. Interfejs USB 2.0. Pełna kompatybilność ze wszystkimi urządzeniami standardu IEEE b, g. Prędkość transmisji do 54 Mb/s. Wsparcie dla szyfracji WEP 64/128/256 bit, TKIP, AES. Profile użytkownika oraz przegląd dostępnych sieci bezprzewodowych z poziomu aplikacji zarządzającej. Wsparcie dla systemów Windows 98SE, ME, 2000, XP. Aplikacja do zarządzania kartą bezprzewodową. 1.2 Dioda LED. Sygnalizacja zasilania karty oraz aktywności łącza bezprzewodowego. 1.3 Zawartość opakowania. Bezprzewodowa karta sieciowa Asmax Wireless LAN USB Adapter Płyta CD-ROM z instrukcją obsługi, aplikacją zarządzającą i sterownikami Instrukcja instalacji W przypadku braku któregokolwiek z elementów proszę o kontakt ze sprzedawcą. Instrukcje obsługi oraz sterowniki można pobrać bezpłatnie z serwera ftp://ftp.asmax.pl/pub z katalogu sterowniki oraz instrukcje. 1.4 Rodzaje sieci bezprzewodowych. Istnieją dwie główne topologie sieci bezprzewodowych: Ad-Hoc (Peer-to-Peer) sieć LAN złożona z dwóch lub więcej komputerów posiadających karty bezprzewodowe, połączone w jedną sieć bezprzewodową point-to-point do komunikacji pomiędzy sobą. Infrastructure (Access Point) sieć LAN, w której każda stacja bezprzewodowa komunikuje się z siecią poprzez punkt dostępowy AP. 3

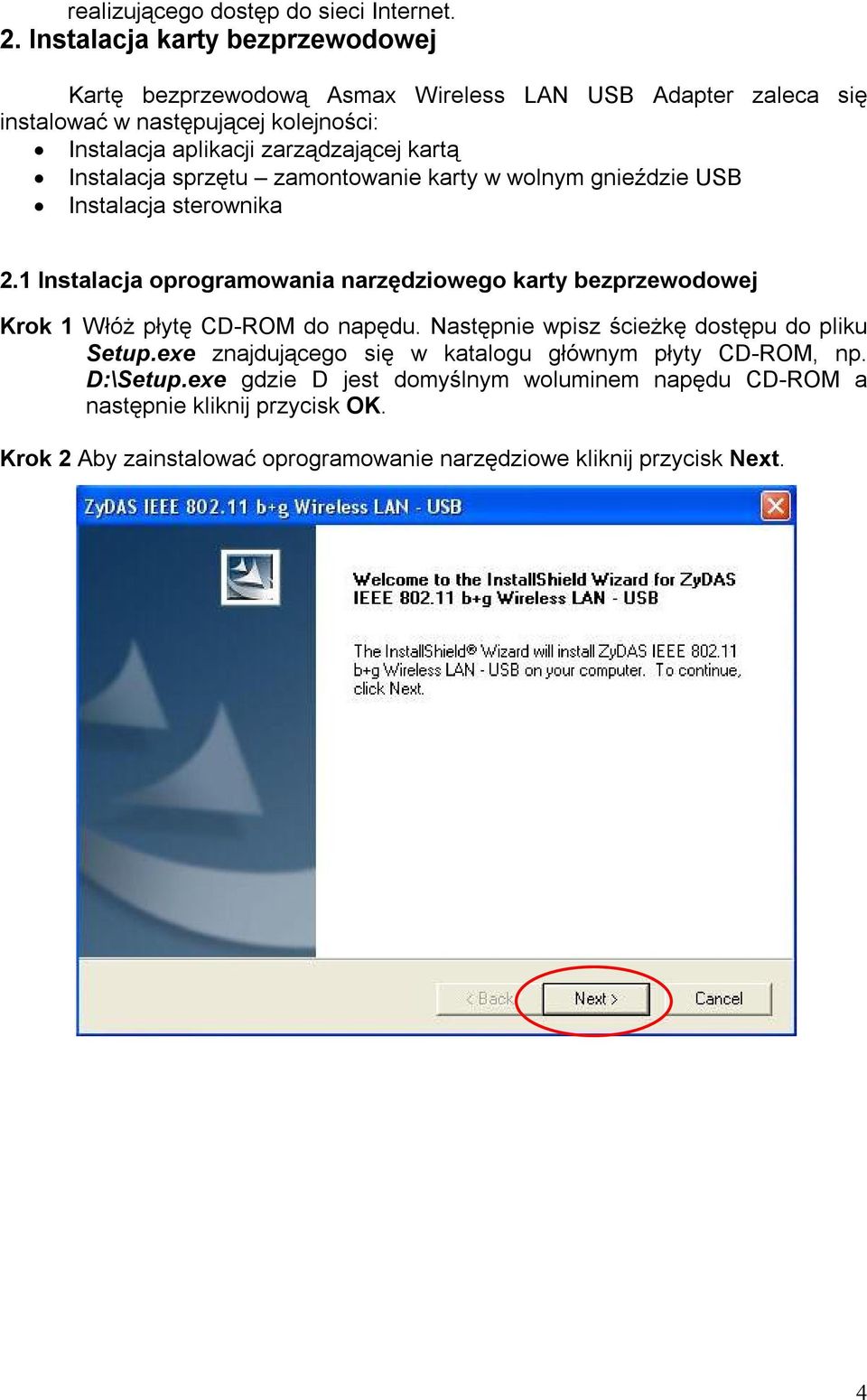

4 realizującego dostęp do sieci Internet. 2. Instalacja karty bezprzewodowej Kartę bezprzewodową Asmax Wireless LAN USB Adapter zaleca się instalować w następującej kolejności: Instalacja aplikacji zarządzającej kartą Instalacja sprzętu zamontowanie karty w wolnym gnieździe USB Instalacja sterownika 2.1 Instalacja oprogramowania narzędziowego karty bezprzewodowej Krok 1 Włóż płytę CD-ROM do napędu. Następnie wpisz ścieżkę dostępu do pliku Setup.exe znajdującego się w katalogu głównym płyty CD-ROM, np. D:\Setup.exe gdzie D jest domyślnym woluminem napędu CD-ROM a następnie kliknij przycisk OK. Krok 2 Aby zainstalować oprogramowanie narzędziowe kliknij przycisk Next. 4

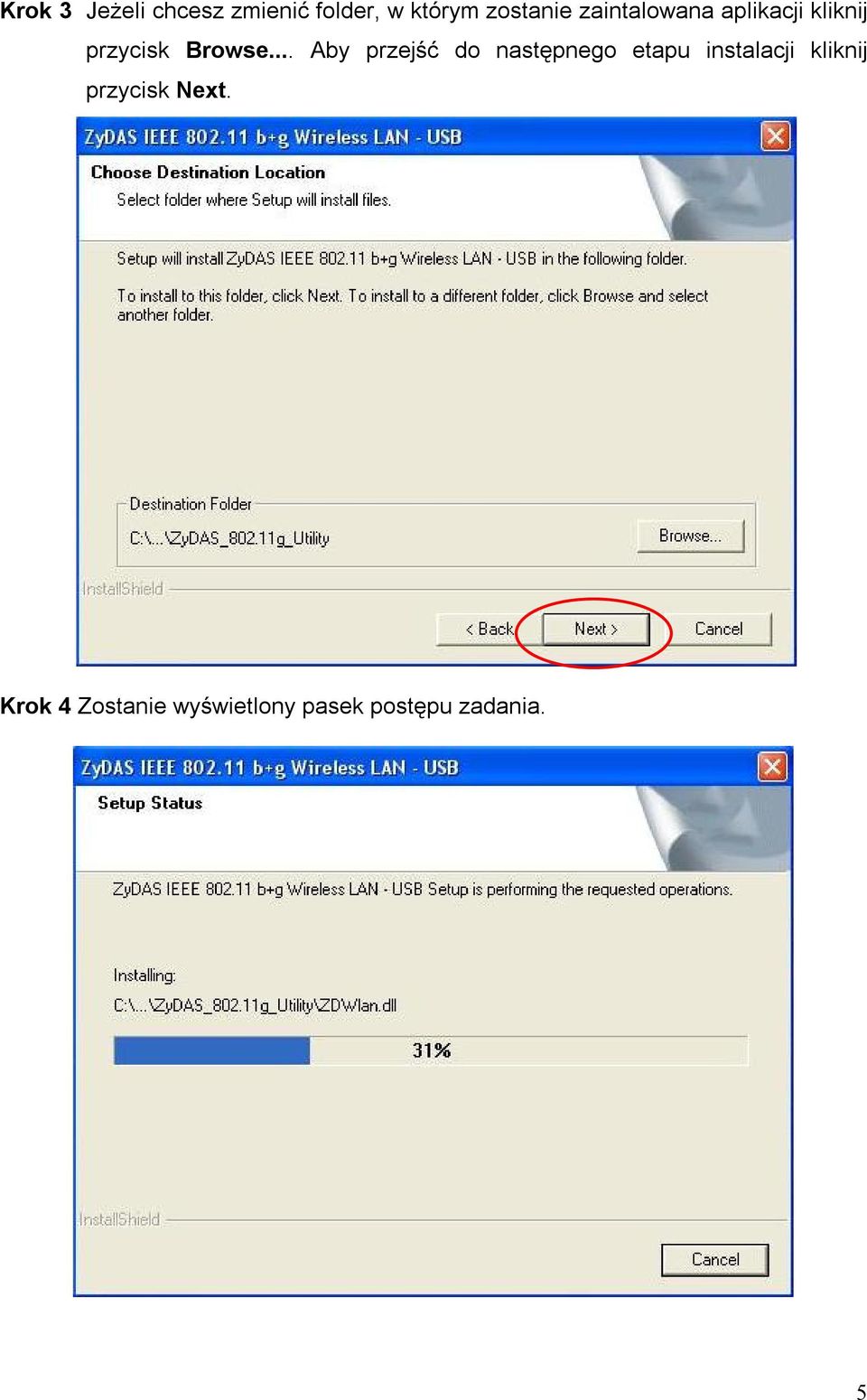

5 Krok 3 Jeżeli chcesz zmienić folder, w którym zostanie zaintalowana aplikacji kliknij przycisk Browse... Aby przejść do następnego etapu instalacji kliknij przycisk Next. Krok 4 Zostanie wyświetlony pasek postępu zadania. 5

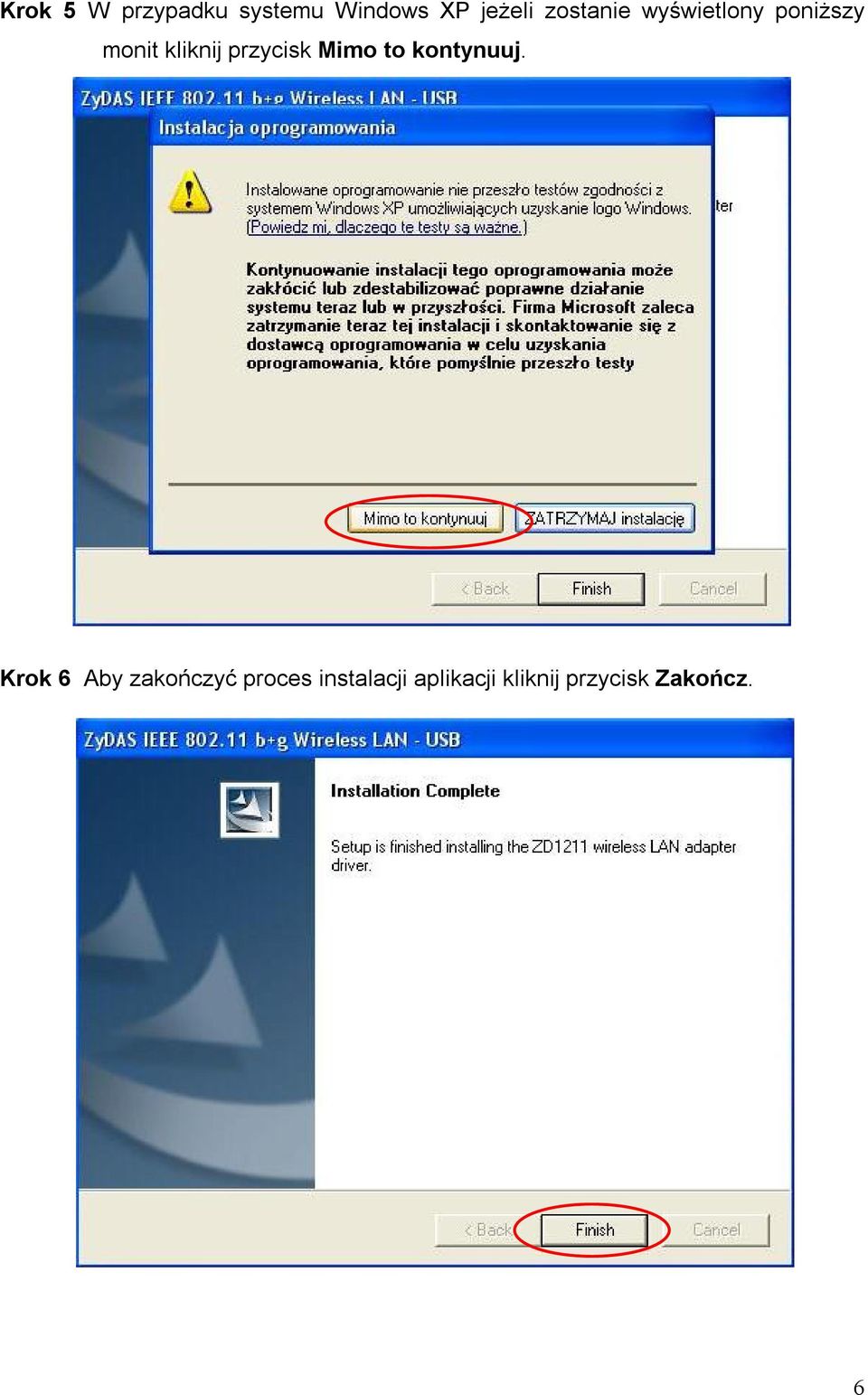

6 Krok 5 W przypadku systemu Windows XP jeżeli zostanie wyświetlony poniższy monit kliknij przycisk Mimo to kontynuuj. Krok 6 Aby zakończyć proces instalacji aplikacji kliknij przycisk Zakończ. 6

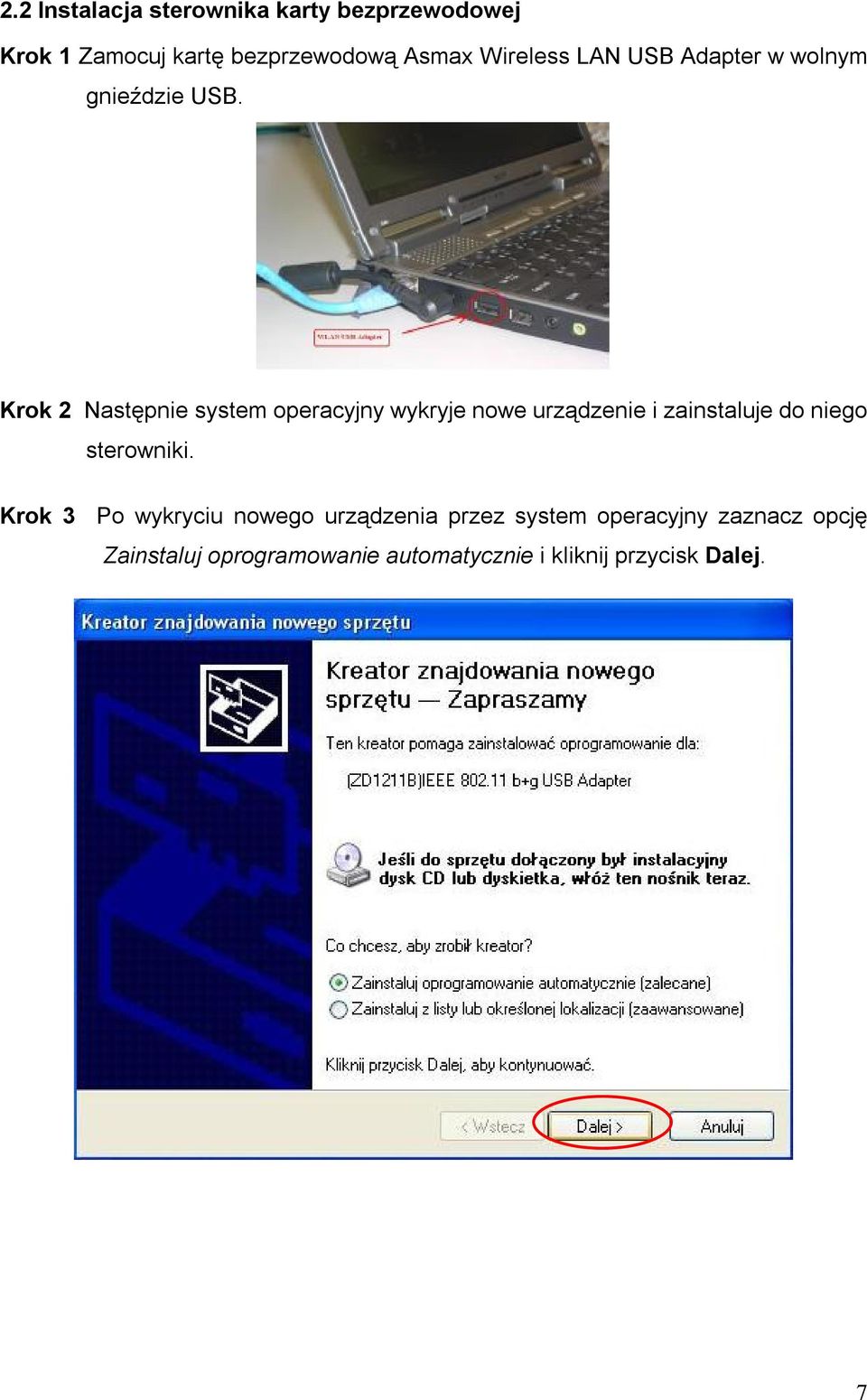

7 2.2 Instalacja sterownika karty bezprzewodowej Krok 1 Zamocuj kartę bezprzewodową Asmax Wireless LAN USB Adapter w wolnym gnieździe USB. Krok 2 Następnie system operacyjny wykryje nowe urządzenie i zainstaluje do niego sterowniki. Krok 3 Po wykryciu nowego urządzenia przez system operacyjny zaznacz opcję Zainstaluj oprogramowanie automatycznie i kliknij przycisk Dalej. 7

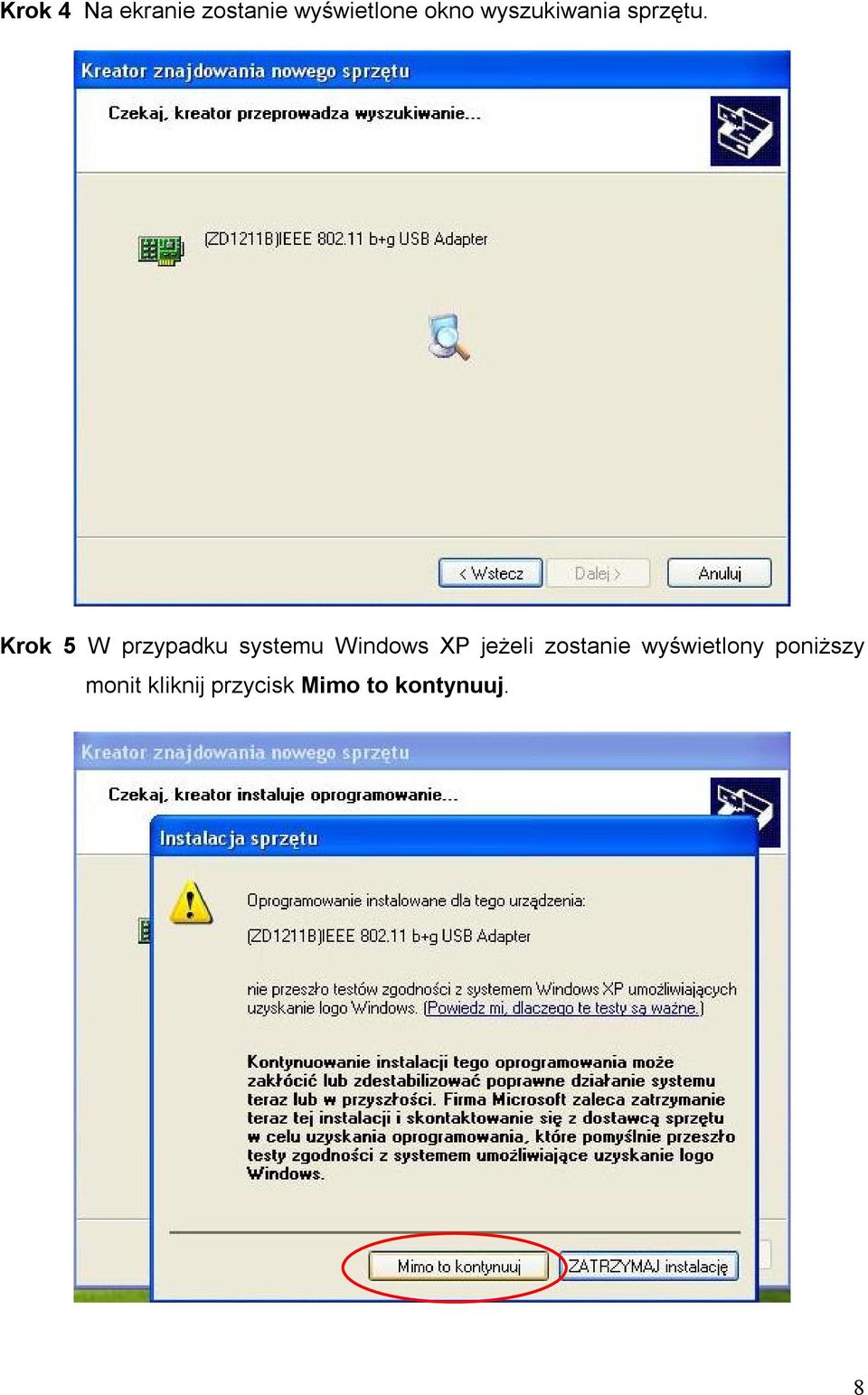

8 Krok 4 Na ekranie zostanie wyświetlone okno wyszukiwania sprzętu. Krok 5 W przypadku systemu Windows XP jeżeli zostanie wyświetlony poniższy monit kliknij przycisk Mimo to kontynuuj. 8

9 Krok 6 Na ekranie zostanie wyświetlone okno postępu instalacji sterownika. Krok 7 Aby zakończyć proces instalacji sterownika kliknij przycisk Zakończ. 9

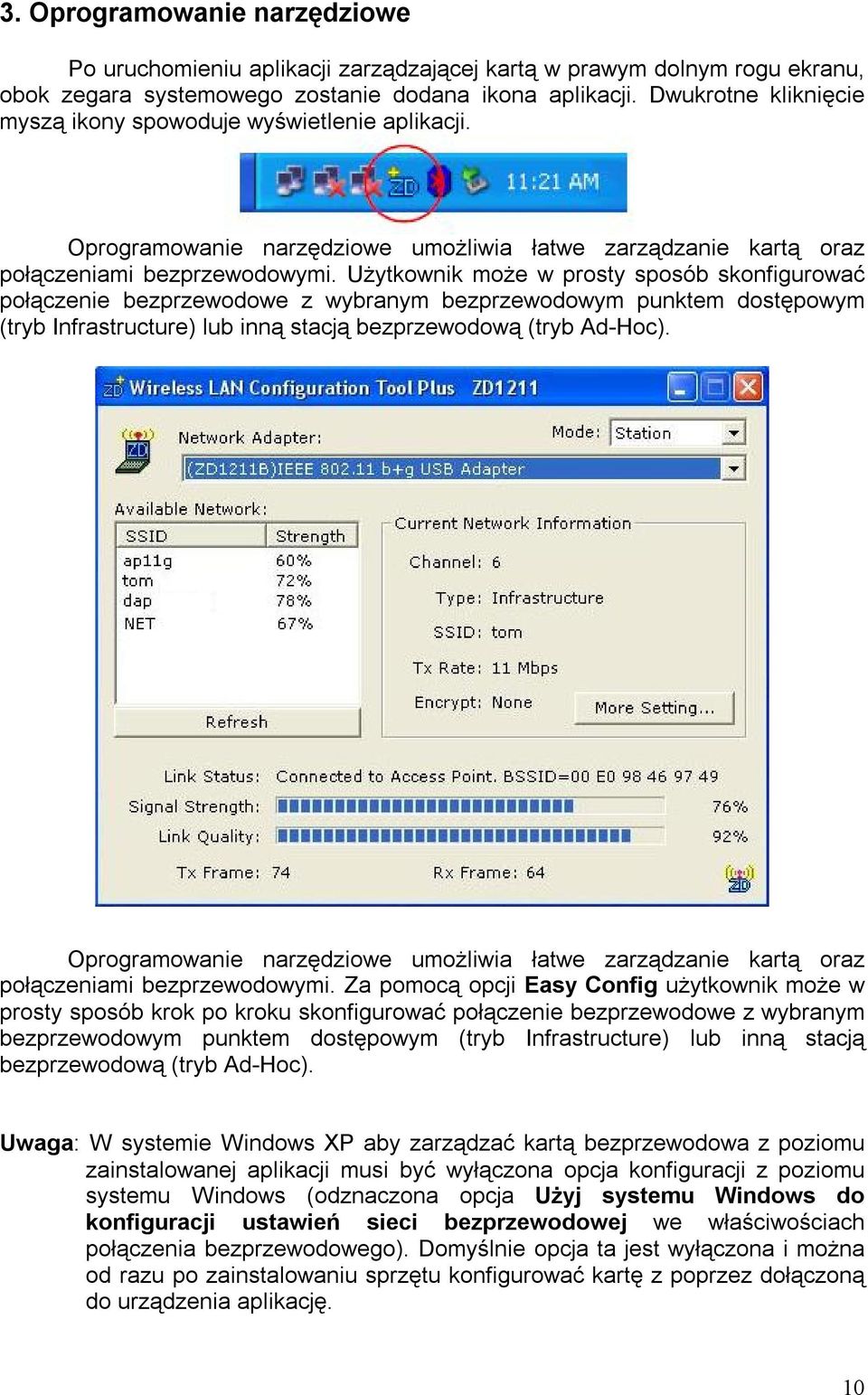

10 3. Oprogramowanie narzędziowe Po uruchomieniu aplikacji zarządzającej kartą w prawym dolnym rogu ekranu, obok zegara systemowego zostanie dodana ikona aplikacji. Dwukrotne kliknięcie myszą ikony spowoduje wyświetlenie aplikacji. Oprogramowanie narzędziowe umożliwia łatwe zarządzanie kartą oraz połączeniami bezprzewodowymi. Użytkownik może w prosty sposób skonfigurować połączenie bezprzewodowe z wybranym bezprzewodowym punktem dostępowym (tryb Infrastructure) lub inną stacją bezprzewodową (tryb Ad-Hoc). Oprogramowanie narzędziowe umożliwia łatwe zarządzanie kartą oraz połączeniami bezprzewodowymi. Za pomocą opcji Easy Config użytkownik może w prosty sposób krok po kroku skonfigurować połączenie bezprzewodowe z wybranym bezprzewodowym punktem dostępowym (tryb Infrastructure) lub inną stacją bezprzewodową (tryb Ad-Hoc). Uwaga: W systemie Windows XP aby zarządzać kartą bezprzewodowa z poziomu zainstalowanej aplikacji musi być wyłączona opcja konfiguracji z poziomu systemu Windows (odznaczona opcja Użyj systemu Windows do konfiguracji ustawień sieci bezprzewodowej we właściwościach połączenia bezprzewodowego). Domyślnie opcja ta jest wyłączona i można od razu po zainstalowaniu sprzętu konfigurować kartę z poprzez dołączoną do urządzenia aplikację. 10

11 3.1 Podłączenie komputera do sieci bezprzewodowej (poprzez Access Point) Uruchom aplikację Wireless LAN Configuration Tool Plus. Wybierz sieć z listy dopstępnych sieci Available Network. Jeżeli lista jest pusta lub nie zawiera szukanej sieci kliknij przycisk Refresh aby odświeżyć dane. Jeżeli sieć jest ukryta i nie ma jej na liście (AP ma wyłączone rozgłaszanie SSID) kliknij przycisk More Setting... celem dalszej konfiguracji parametrów połączenia. Jeżeli wybrana sieć bezprzewodowa jest zabezpieczona (WEP, AES, TKIP) zostanie wyświetlone poniższe zapytanie. Kliknij przycisk Nie aby skonfigurować parametry dotyczące szyfrowania danych. 11

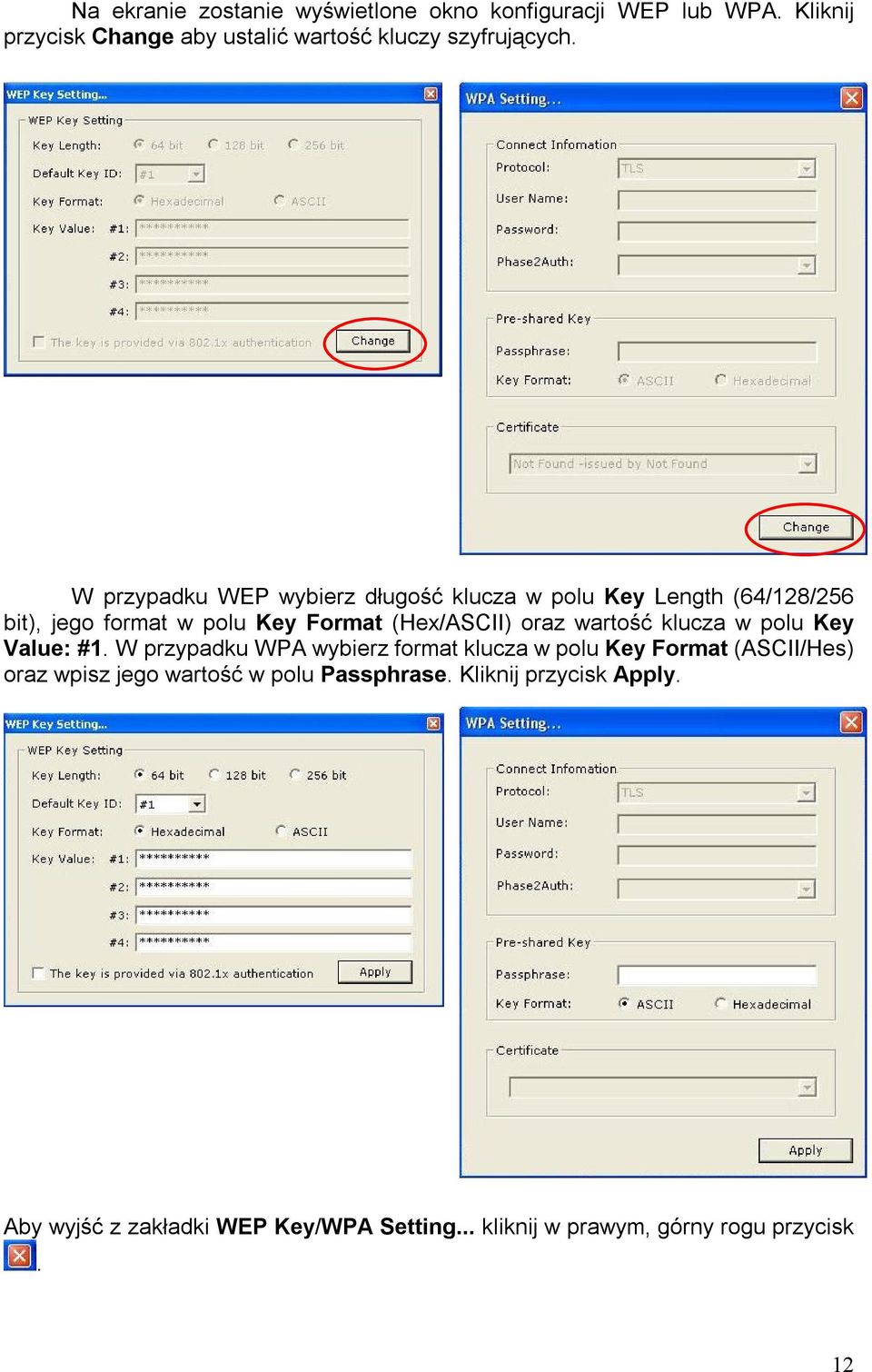

12 Na ekranie zostanie wyświetlone okno konfiguracji WEP lub WPA. Kliknij przycisk Change aby ustalić wartość kluczy szyfrujących. W przypadku WEP wybierz długość klucza w polu Key Length (64/128/256 bit), jego format w polu Key Format (Hex/ASCII) oraz wartość klucza w polu Key Value: #1. W przypadku WPA wybierz format klucza w polu Key Format (ASCII/Hes) oraz wpisz jego wartość w polu Passphrase. Kliknij przycisk Apply. Aby wyjść z zakładki WEP Key/WPA Setting... kliknij w prawym, górny rogu przycisk. 12

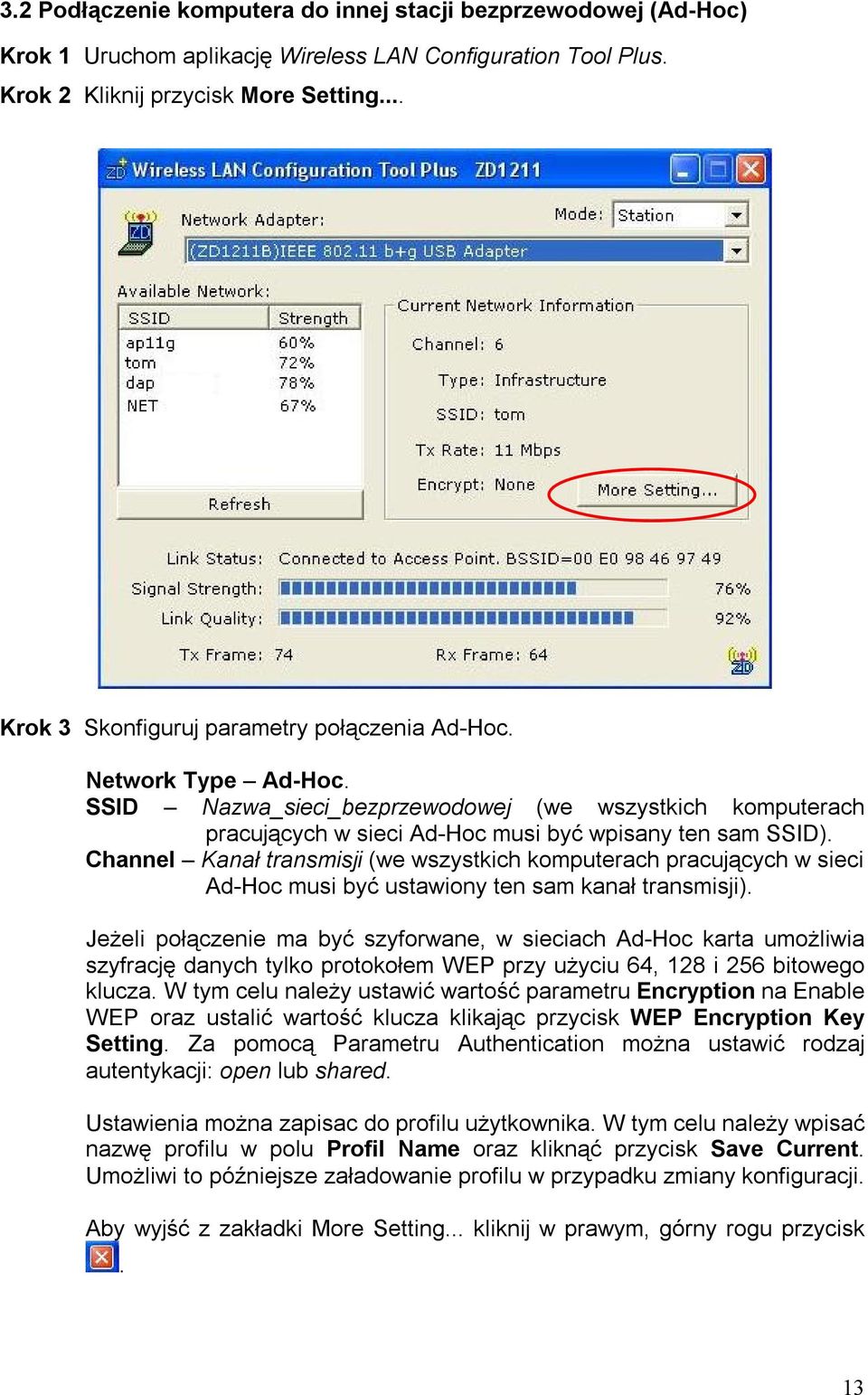

13 3.2 Podłączenie komputera do innej stacji bezprzewodowej (Ad-Hoc) Krok 1 Uruchom aplikację Wireless LAN Configuration Tool Plus. Krok 2 Kliknij przycisk More Setting... Krok 3 Skonfiguruj parametry połączenia Ad-Hoc. Network Type Ad-Hoc. SSID Nazwa_sieci_bezprzewodowej (we wszystkich komputerach pracujących w sieci Ad-Hoc musi być wpisany ten sam SSID). Channel Kanał transmisji (we wszystkich komputerach pracujących w sieci Ad-Hoc musi być ustawiony ten sam kanał transmisji). Jeżeli połączenie ma być szyforwane, w sieciach Ad-Hoc karta umożliwia szyfrację danych tylko protokołem WEP przy użyciu 64, 128 i 256 bitowego klucza. W tym celu należy ustawić wartość parametru Encryption na Enable WEP oraz ustalić wartość klucza klikając przycisk WEP Encryption Key Setting. Za pomocą Parametru Authentication można ustawić rodzaj autentykacji: open lub shared. Ustawienia można zapisac do profilu użytkownika. W tym celu należy wpisać nazwę profilu w polu Profil Name oraz kliknąć przycisk Save Current. Umożliwi to późniejsze załadowanie profilu w przypadku zmiany konfiguracji. Aby wyjść z zakładki More Setting... kliknij w prawym, górny rogu przycisk. 13

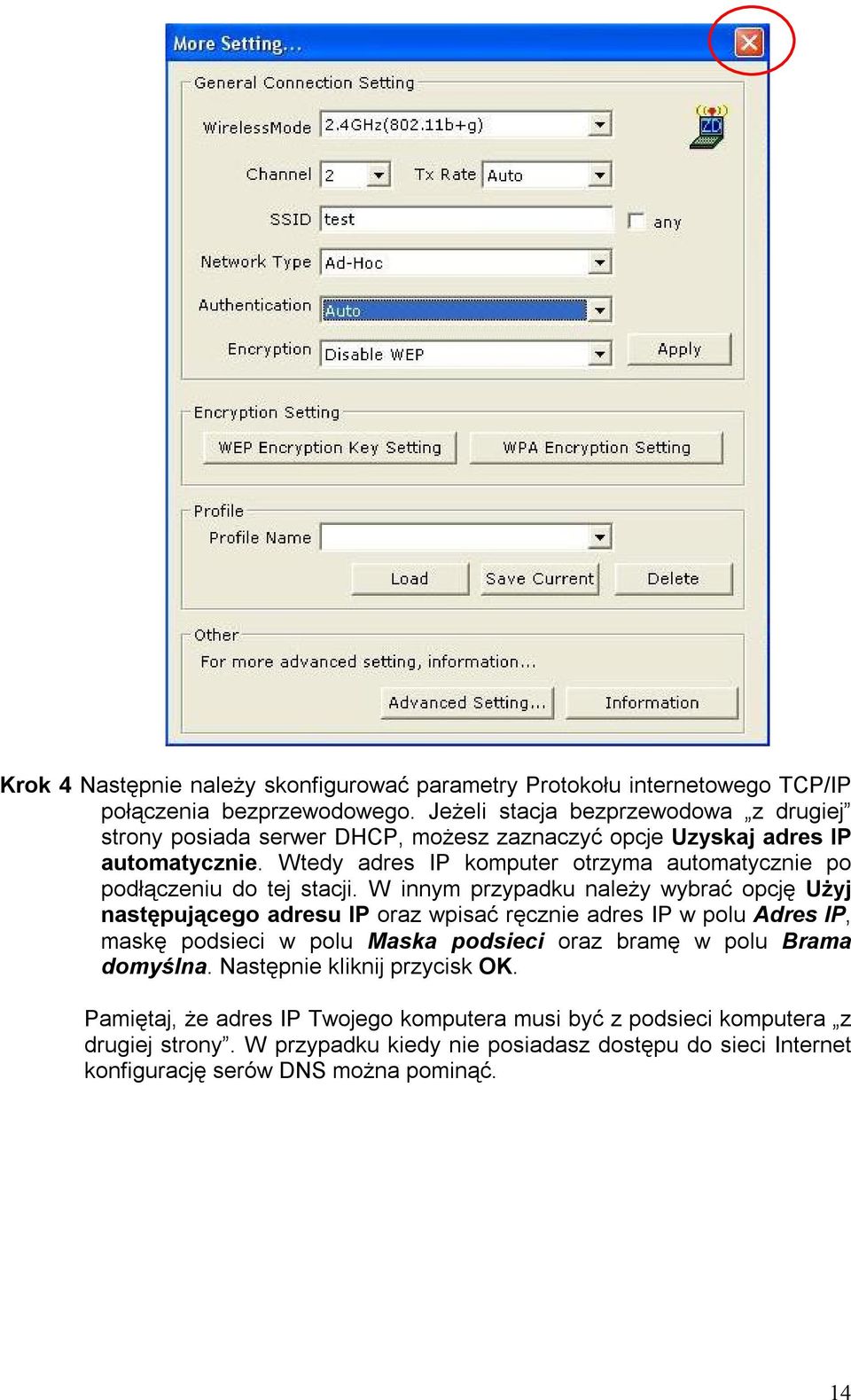

14 Krok 4 Następnie należy skonfigurować parametry Protokołu internetowego TCP/IP połączenia bezprzewodowego. Jeżeli stacja bezprzewodowa z drugiej strony posiada serwer DHCP, możesz zaznaczyć opcje Uzyskaj adres IP automatycznie. Wtedy adres IP komputer otrzyma automatycznie po podłączeniu do tej stacji. W innym przypadku należy wybrać opcję Użyj następującego adresu IP oraz wpisać ręcznie adres IP w polu Adres IP, maskę podsieci w polu Maska podsieci oraz bramę w polu Brama domyślna. Następnie kliknij przycisk OK. Pamiętaj, że adres IP Twojego komputera musi być z podsieci komputera z drugiej strony. W przypadku kiedy nie posiadasz dostępu do sieci Internet konfigurację serów DNS można pominąć. 14

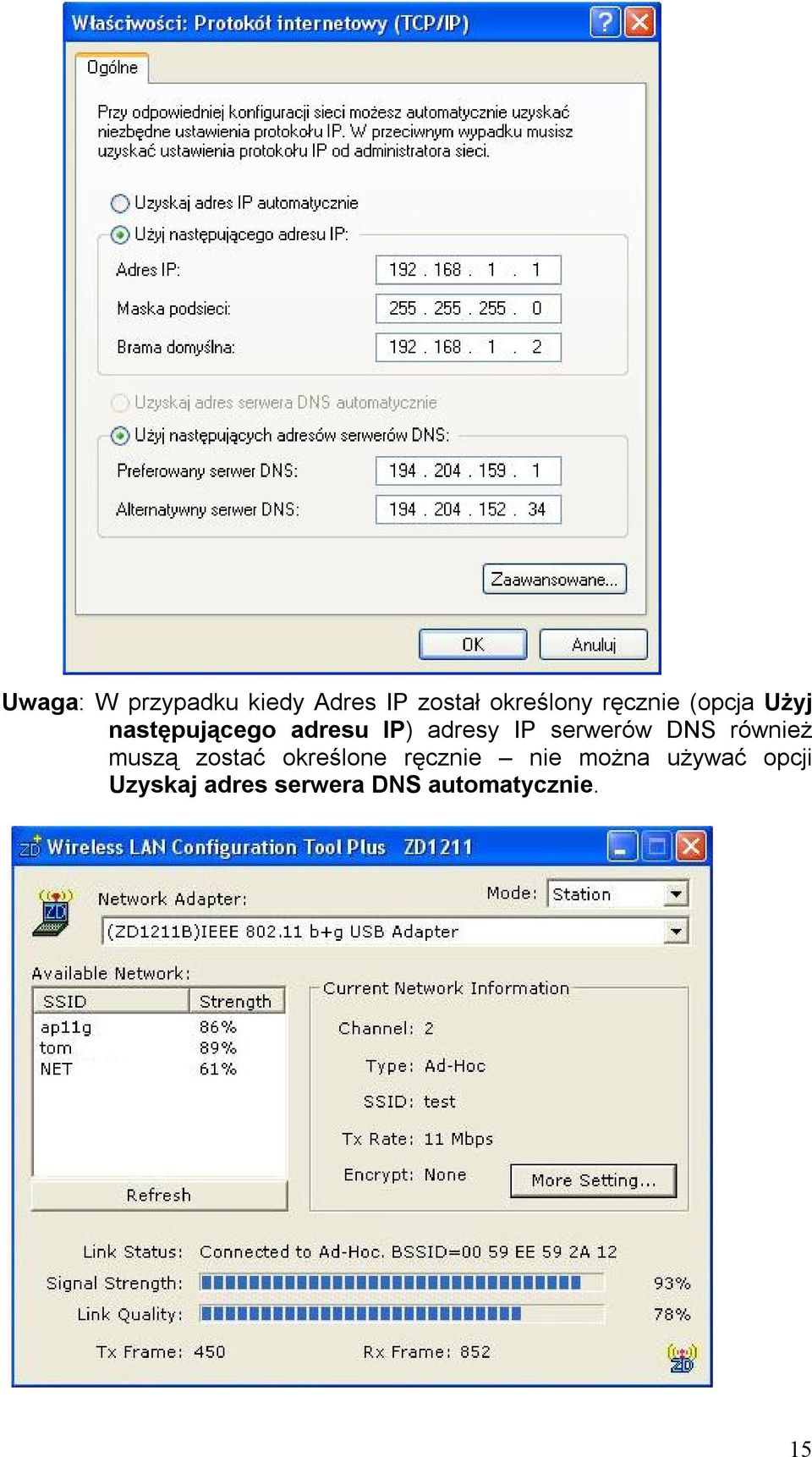

15 Uwaga: W przypadku kiedy Adres IP został określony ręcznie (opcja Użyj następującego adresu IP) adresy IP serwerów DNS również muszą zostać określone ręcznie nie można używać opcji Uzyskaj adres serwera DNS automatycznie. 15

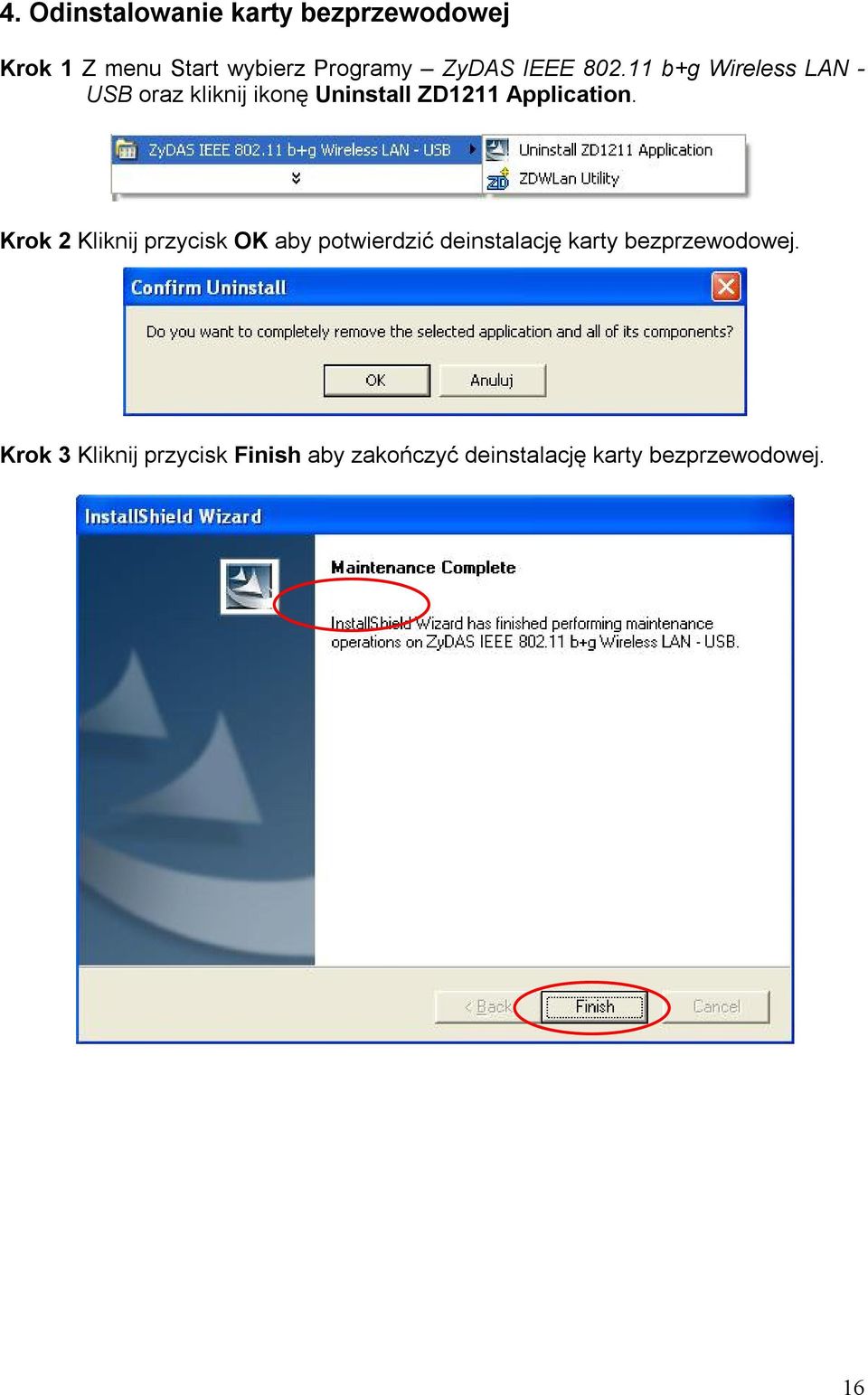

16 4. Odinstalowanie karty bezprzewodowej Krok 1 Z menu Start wybierz Programy ZyDAS IEEE b+g Wireless LAN - USB oraz kliknij ikonę Uninstall ZD1211 Application. Krok 2 Kliknij przycisk OK aby potwierdzić deinstalację karty bezprzewodowej. Krok 3 Kliknij przycisk Finish aby zakończyć deinstalację karty bezprzewodowej. 16

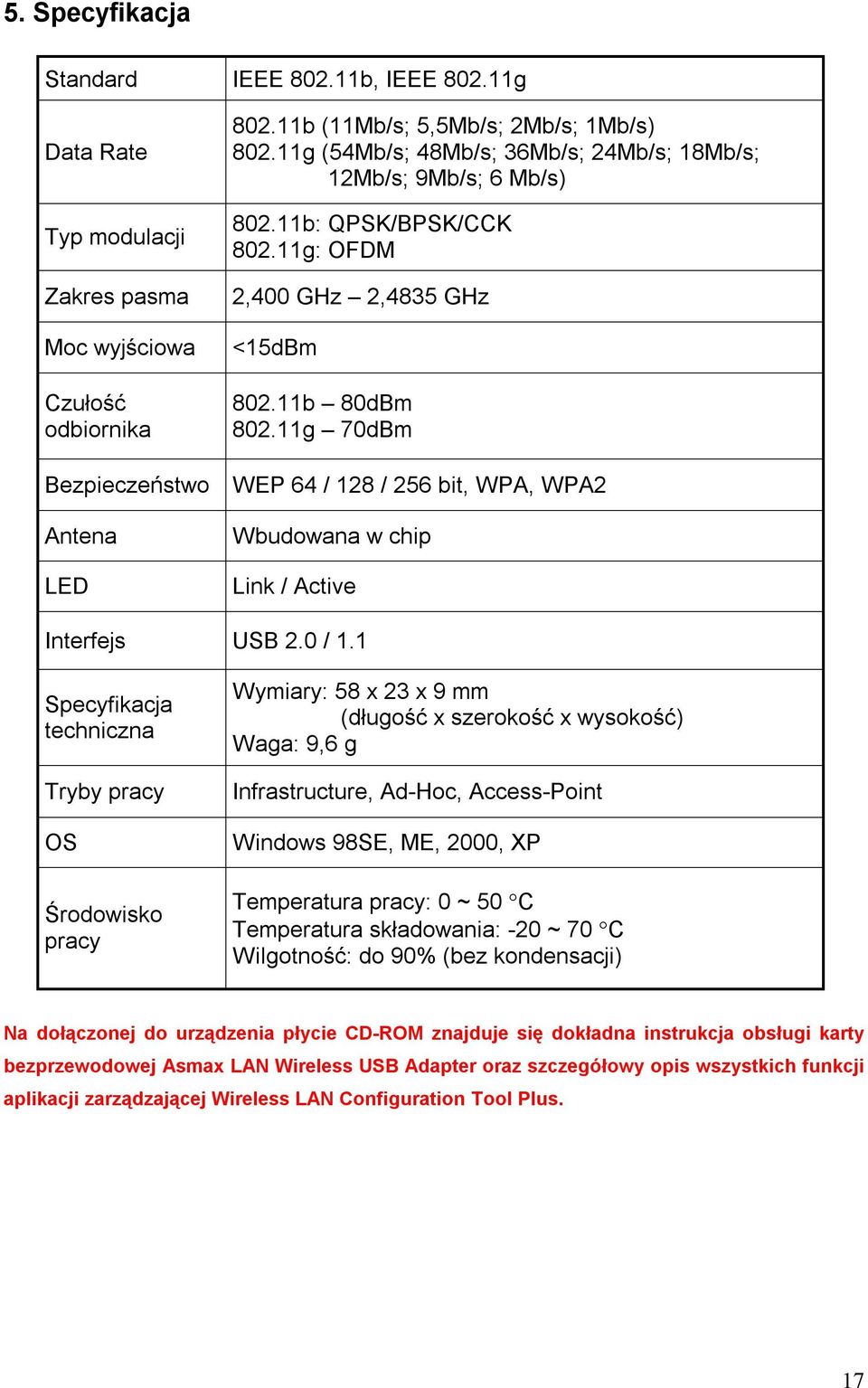

17 5. Specyfikacja Standard IEEE b, IEEE g Data Rate Typ modulacji Zakres pasma Moc wyjściowa Czułość odbiornika b (11Mb/s; 5,5Mb/s; 2Mb/s; 1Mb/s) g (54Mb/s; 48Mb/s; 36Mb/s; 24Mb/s; 18Mb/s; 12Mb/s; 9Mb/s; 6 Mb/s) b: QPSK/BPSK/CCK g: OFDM 2,400 GHz 2,4835 GHz <15dBm b 80dBm g 70dBm Bezpieczeństwo WEP 64 / 128 / 256 bit, WPA, WPA2 Antena LED Wbudowana w chip Link / Active Interfejs USB 2.0 / 1.1 Specyfikacja techniczna Tryby pracy OS Środowisko pracy Wymiary: 58 x 23 x 9 mm (długość x szerokość x wysokość) Waga: 9,6 g Infrastructure, Ad-Hoc, Access-Point Windows 98SE, ME, 2000, XP Temperatura pracy: 0 ~ 50 C Temperatura składowania: -20 ~ 70 C Wilgotność: do 90% (bez kondensacji) Na dołączonej do urządzenia płycie CD-ROM znajduje się dokładna instrukcja obsługi karty bezprzewodowej Asmax LAN Wireless USB Adapter oraz szczegółowy opis wszystkich funkcji aplikacji zarządzającej Wireless LAN Configuration Tool Plus. 17
