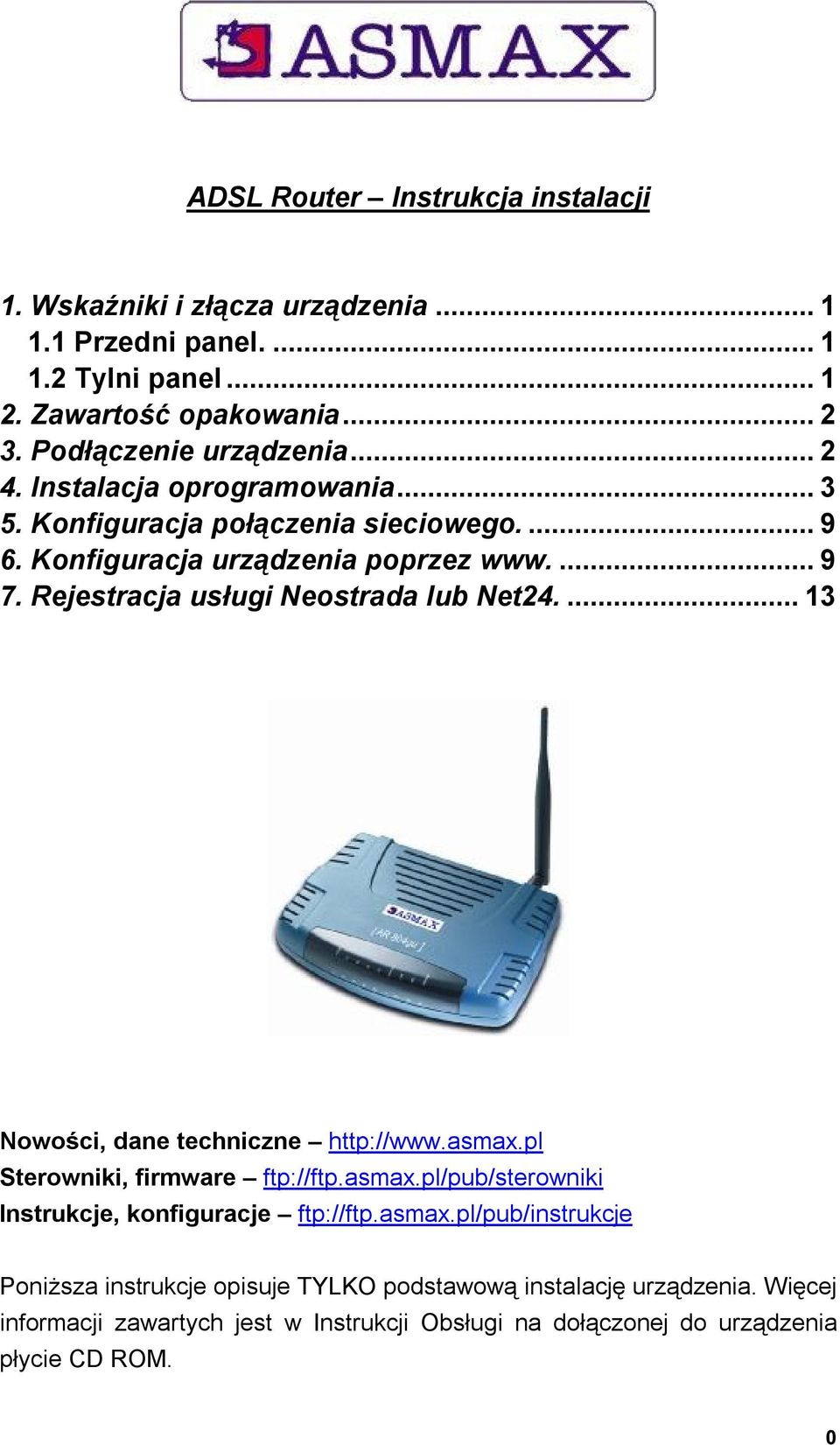

ADSL Router Instrukcja instalacji

Wielkość: px

Rozpocząć pokaz od strony:

Download "ADSL Router Instrukcja instalacji"

Leszek Włodarczyk
8 lat temu
Przeglądów:

1 ADSL Router Instrukcja instalacji 1. Wskaźniki i złącza urządzenia Przedni panel Tylni panel Zawartość opakowania Podłączenie urządzenia Instalacja oprogramowania Konfiguracja połączenia sieciowego Konfiguracja urządzenia poprzez 7. Rejestracja usługi Neostrada lub Net Nowości, dane techniczne Sterowniki, firmware ftp://ftp.asmax.pl/pub/sterowniki Instrukcje, konfiguracje ftp://ftp.asmax.pl/pub/instrukcje Poniższa instrukcje opisuje TYLKO podstawową instalację urządzenia. Więcej informacji zawartych jest w Instrukcji Obsługi na dołączonej do urządzenia płycie CD ROM. 0

Rejestracja usługi Neostrada lub Net24....13 Nowości, dane techniczne http://www.asmax.pl Sterowniki, firmware ftp://ftp.asmax.pl/pub/sterowniki Instrukcje, konfiguracje ftp://ftp.

2 1. Wskaźniki i złącza urządzenia 1.1 Przedni panel. Na przednim panelu znajdują się diody LED sygnalizujące status operacji wykonywanych przez router. LED POWER E1 4 WIRELESS USB DSL Internet Opis funkcji Włączenie zasilania powoduje ciągłe świecenie diody POWER. Podłączenie innego urządzenia sieciowego (np. PC, switch) do portu Ethernet powoduje zaświecenie się diody Ex a następnie jej miganie podczas transmisji danych (w sieci LAN). Dioda WIRELESS świeci po ustabilizowaniu połączenia bezprzewodowego a miga w czasie wymiany danych z innymi urządzeniami bezprzewodowymi. Podłączenie komputera do portu USB powoduje zaświecenie się diody USB a następnie jej miganie podczas transmisji danych (w sieci LAN). Dioda DSL miga w przypadku braku synchronizacji modemu z urządzeniami ISP, nie świeci w przypadku braku połączenia z linią ADSL lub niewłaściwym połączeniem (np. z linią ISDN - AnnexB). Zaświecenie diody WAN na zielono oznacza zsynchronizowanie modemu z linią ADSL. Zaświecenie diody światłem ciągłym oznacza nawiązanie połączenia z ISP. 1.2 Tylni panel Na tylnim panelu znajdują się wszystkie gniazda złącz sieciowych, USB, DSL i zasilania oraz przycisk RESET umożliwiający przywrócenie ustawień fabrycznych. Lp Złącze/przycisk Opis 1 DSL Gniazdo RJ-11 służące do podłączenia linii telefonicznej ADSL. 2 USB Gniazdo USB. 3 RESET Przycisk służący do przywracania ustawień fabrycznych. 4 E1 4 Gniazda Ethernet RJ DC 9V Złącze zasilania służące do podłączenia zasilacza. 6 POWER Wyłącznik zasilania. 7 Antena RF Antena GHz wireless. 1

PC, switch) do portu Ethernet powoduje zaświecenie się diody Ex a następnie jej miganie podczas transmisji danych (w sieci LAN).

3 2. Zawartość opakowania Opakowanie powinno zawierać następujące elementy: Router ADSL Asmax Ar-804gu z anteną Kabel sieciowy Ethernet RJ-45 Kabel telefoniczny RJ-11 Kabel USB (opcjonalnie) Zasilacz Płyta CD-ROM Instrukcja obsługi W przypadku braku któregokolwiek z elementów proszę o kontakt ze sprzedawcą. Instrukcje obsługi oraz sterowniki można pobrać bezpłatnie z serwera ftp://ftp.asmax.pl/pub z katalogu sterowniki oraz instrukcje. 3. Podłączenie urządzenia 1. Podłącz linię telefoniczną do gniazda DSL. Jeżeli będziesz używał jeszcze inne urządzenie telefoniczne (np. aparat telefoniczny, faks, itp.) musisz dodatkowo podłączyć splitter umożliwiający rozgałęzienie linii telefonicznej oraz odfiltrowanie zakłóceń. W przypadku korzystania z linii ISDN splitter dodatkowo umożliwi podłączenie routera (gniazdo RJ-11) do linii ISDN (złącze RJ-45). 2. Podłącz komputer lub inne urządzenie sieciowe do gniazda E1-4 (lub USB). Do gniazd switcha 4 portowego można podłączyć dowolne urządzenie sieciowe pracujące w standardzie Ethernet 10/100 Mb/s ze złączem RJ-45 takie jak komputer wyposażony w kartę Ethernet, hub czy switch. Urządzenie posiada funkcję auto sensing umożliwiającą automatyczny dobór polaryzacji kabla sieciowego. Proszę pamiętać, iż w standardzie Ethernet długość kabla sieciowego nie może przekraczać 100 m. Do gniazda USB można podłączyć komputer wyposażony w interfejs USB. UWAGA: Dany komputer może być podłączony z routerem albo przez kabel sieciowy albo przez USB. PC podłączony do urządzenia zarówno przez sieć Ethernet jak i USB nie będzie posiadał dostępu do routera. Po skonfigurowaniu urządzenia można również podłączyć komputery wyposażone w karty bezprzewodowe standardu b lub g.. 3. Podłącz zasilacz do sieci elektrycznej oraz do gniazda DC 9V, włącz POWER. Podłącz zasilacz do sieci elektrycznej 230V/50Hz a następnie do gniazda DC 9V. Włącz zasilanie urządzenia wyłącznikiem POWER. 4. Zaczekaj aż dioda DSL zacznie migać. Urządzenie jest gotowe do pracy. 2

pl/pub z katalogu sterowniki oraz instrukcje. 3. Podłączenie urządzenia 1. Podłącz linię telefoniczną do gniazda DSL. Jeżeli będziesz używał jeszcze inne urządzenie telefoniczne (np.

4 4. Instalacja oprogramowania W przypadku korzystania z interfejsu USB należy zainstalować sterowniki z dołączonej do urządzenia płyty CD-ROM. Krok 1. Podłącz komputer do routera kablem USB. System Windows 98SE/ME Krok 2. Po wykryciu połączenia USB przez system operacyjny kliknij przycisk Anuluj. 3

Krok 1. Podłącz komputer do routera kablem USB.

5 System Windows 2000/XP Krok 2. Po wykryciu połączenia USB przez system operacyjny kliknij przycisk Anuluj. Krok 3. Włóż płytę CD-ROM dołączoną do urządzenia. Powinien automatycznie uruchomić się program AR7 DSL Router USB Driver instalujący sterowniki USB w systemie operacyjnym. Jeżeli program nie zostanie automatycznie uruchomiony wybierz z menu Start opcje Uruchom.... Następnie wpisz ścieżkę dostępu do pliku setup.exe znajdującego się w katalogu głównym płyty CD-ROM, np. D:\setup.exe gdzie D jest domyślnym woluminem napędu CD-ROM. 4

Powinien automatycznie uruchomić się program AR7 DSL Router USB Driver instalujący sterowniki USB w systemie operacyjnym.

6 Krok 4. Następnie kliknij przycisk Next. Krok 5. Zaznacz opcję I Agree oznaczającą, iż zapoznałeś się z zasadami licencji a następnie kliknij przycisk Next. 5

7 Krok 6. Kliknij przycisk Next. Krok 7. Zaznacz opcję Everyone a następnie kliknij przycisk Next. 6

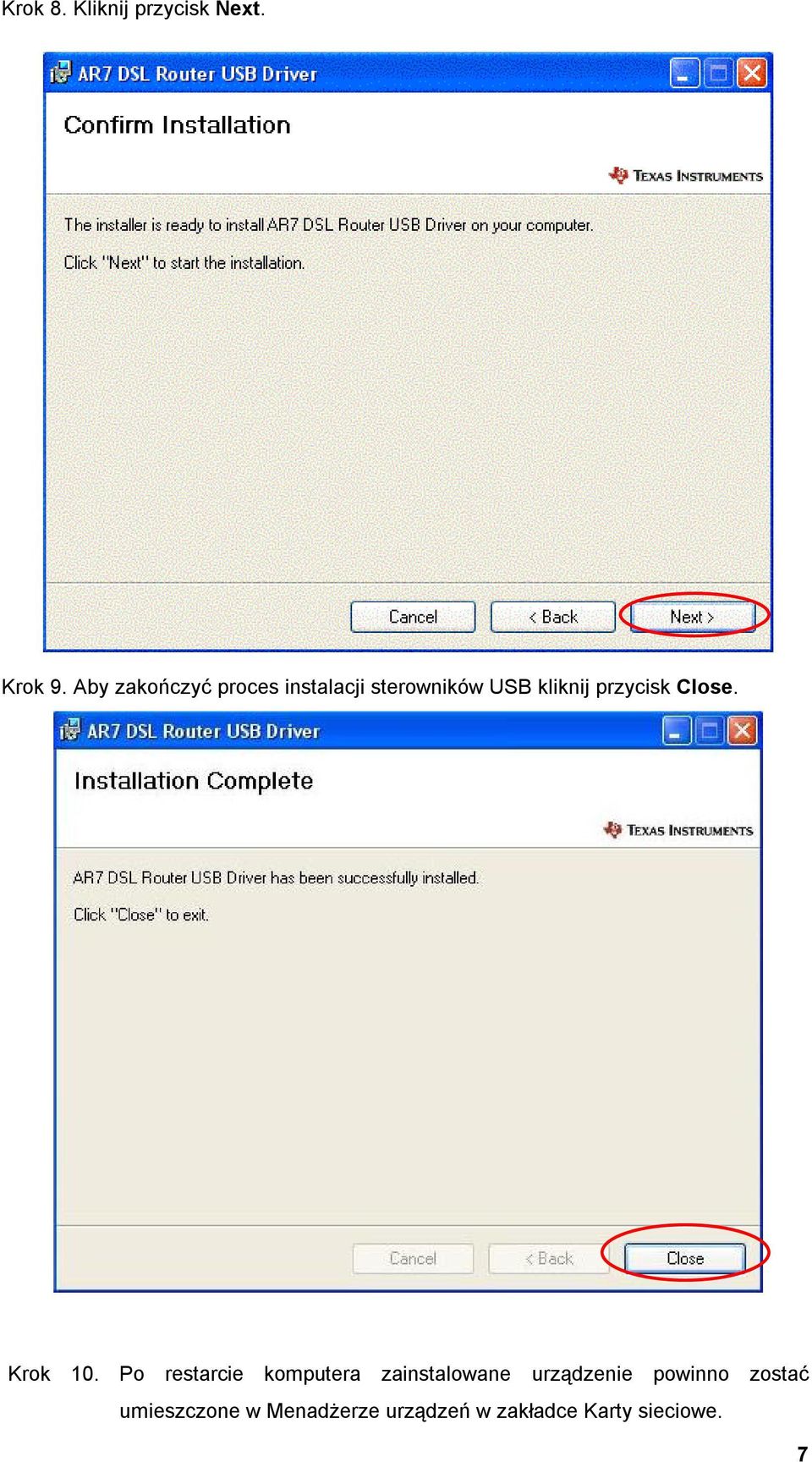

8 Krok 8. Kliknij przycisk Next. Krok 9. Aby zakończyć proces instalacji sterowników USB kliknij przycisk Close. Krok 10. Po restarcie komputera zainstalowane urządzenie powinno zostać umieszczone w Menadżerze urządzeń w zakładce Karty sieciowe. 7

9 (dla Windows 2000, XP) Wybierz z Menu Start Panel Sterownia System zakładka Sprzęt Menadżer urządzeń. (dla Windows 98, 98SE, ME) Wybierz z Menu Start Ustawienia Panel sterowania System zakładka Menadżer urządzeń. 8

10 5. Konfiguracja połączenia sieciowego. W przypadku połączenia USB podczas instalacji sterowników Wireless DSL Router USB automatycznie zostanie skonfigurowany protokół TPC/IP. W przypadku połączenia Ethernet lub Wireless użytkownik musi ją przeprowadzić samodzielnie. W tym celu należy wybrać właściwości połączenia sieciowego a następnie protokołu TCP/IP oraz zaznaczyć opcję Uzyskaj adres IP automatycznie i Uzyskaj adres serwera DNS automatycznie. W przypadku Windows 98 należy: w zakładce Adres IP zaznaczyć opcję Automatycznie uzyskaj adres IP, w zakładce Brama usunąć wszystkie wpisy oraz w zakładce DNS zaznaczyć opcję wyłącz DNS. 6. Konfiguracja urządzenia poprzez www. 1) Włącz przeglądarkę internetową np. Internet Explorer. W polu adres wpisz adres interfejsu LAN urządzenia 2) Na ekranie zostanie wyświetlony monit autoryzacji. Wprowadź nazwę użytkownika i hasło oraz kliknij przycisk Log In. Domyślna Nazwa użytkownika to admin a hasło admin. 3) Po poprawnym wpisaniu nazwy użytkownika i hasła oraz w przypadku braku autoryzacji (domyślnie) na ekranie zostanie wyświetlona zakładka Setup jeżeli urządzenie nie zostało jeszcze skonfigurowane lub Basic Home. 9

W tym celu należy wybrać właściwości połączenia sieciowego a następnie protokołu TCP/IP oraz zaznaczyć opcję Uzyskaj adres IP automatycznie i Uzyskaj adres serwera DNS automatycznie.

11 4) Za pomocą zakładki Setup skonfiguruj połączenie domyślne (quickstart). W polu User ID wpisz swoją nazwę użytkownika a w polu Password hasło. W polach Protocol, VPI, VCI wpisz wartości otrzymane od ISP. Uwaga: W przypadku usługi Neostrada: Protocol=PPPoE (PPPoA VC-Mux)Vpi=0, Vci=35. W przypadku usługi Net24: Protocol=PPPoE, Vpi=8, Vci=35. 10

W polach Protocol, VPI, VCI wpisz wartości otrzymane od ISP.

12 5) Następnie ustaw parametry bezprzewodowego punktu dostępowego: wybierz region Europe oraz dowolny kanał transmisyjny, wpisz nazwę swojej sieci bezprzewodowej w polu SSID. W danej przestrzeni powietrznej SSID musi być unikalne, zaleca się aby odstęp pomiędzy kanałami transmisyjnymi w danej przestrzeni powietrznej był jak największy. Kliknij link Next. 6) Ze względów bezpieczeństwa włącz szyfrację WEP lub skonfiguruj bezpieczeństwo transmisji bezprzewodowej później. Pamiętaj, iż bez szyfracji i listy dostępu każdy użytkownik posiadający kartę bezprzewodową będzie mógł połączyć się z routerem. 11

$największy. Kliknij link Next. 6) Ze względów bezpieczeństwa włącz szyfrację WEP lub skonfiguruj bezpieczeństwo transmisji bezprzewodowej później.$

13 7) W celu zabezpieczenia urządzenia przed niepowołanym dostępem do jego konfiguracji wpisz swoją nazwę użytkownika w polu User Name oraz hasło w polach Password i Confirmed Password. Kliknij przycisk Next. 8) Na zakończenie kliknij link Finish. 9) Kliknij przycisk OK aby zapisać ustawienia. 10) Urządzenie automatycznie połączy się z Internetem. 12

Password. Kliknij przycisk Next. 8) Na zakończenie kliknij link Finish.

14 7. Rejestracja usługi Neostrada lub Net24. Aby zarejestrować usługę Neostrada należy: - skonfigurować połączenie sieciowe z automatycznie przyznawanym adresem IP i adresem serwera DNS - za pomocą zakładki Setup ustawić następujące parametry połączenia domyślnego: Vpi=0 Vci=35 Protocol/Type=PPPoE lub PPPoA VC Username (User ID)=rejestracja@neostrada.pl Password=rejestracja - Zarejestrować się na stronie - Wpisać otrzymany username i password do konfiguracji urządzenia Aby zarejestrować usługę Net24 należy: - skonfigurować połączenie sieciowe z automatycznie przyznawanym adresem IP i adresem serwera DNS - za pomocą zakładki Setup ustawić następujące parametry połączenia domyślnego: Vpi=8 Vci=35 Protocol/Type=PPPoE lub PPPoA LLC Username (User ID)=net24 Password=net24 - Zarejestrować się na stronie - Wpisać otrzymany username i password do konfiguracji urządzenia 13

połączenia domyślnego: Vpi=0 Vci=35 Protocol/Type=PPPoE lub PPPoA VC Username (User ID)=rejestracja@neostrada.
