1 mgr inż. Kazimierz Ordecki ul, Batalionów Chłopskich 6, Biłgoraj tel. (084) , SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Obiekt Budynek byłego Colegium UMCS Branża Elektryczna Kod CPV: Temat Przebudowa i adaptacja pomieszczeń części byłego budynku Colegium UMCS w Biłgoraju przy ul. Wira Bartoszewskiego na potrzeby Zespołu Szkolno-Rewalidacyjnego w Biłgoraju STEROWANIE ODDYMIANIEM KLATEK SCHODOWYCH Lokalizacja Inwestycji Biłgoraj, ul. Wira Bartoszewskiego 10 Inwestor Powiat Biłgorajski Data opracowania marzec 2016r. Imię i Nazwisko projektanta Numer uprawnień Pieczątka i podpis Projektant: mgr inż. Tomasz Rudnicki LUB/0039/POOE/14

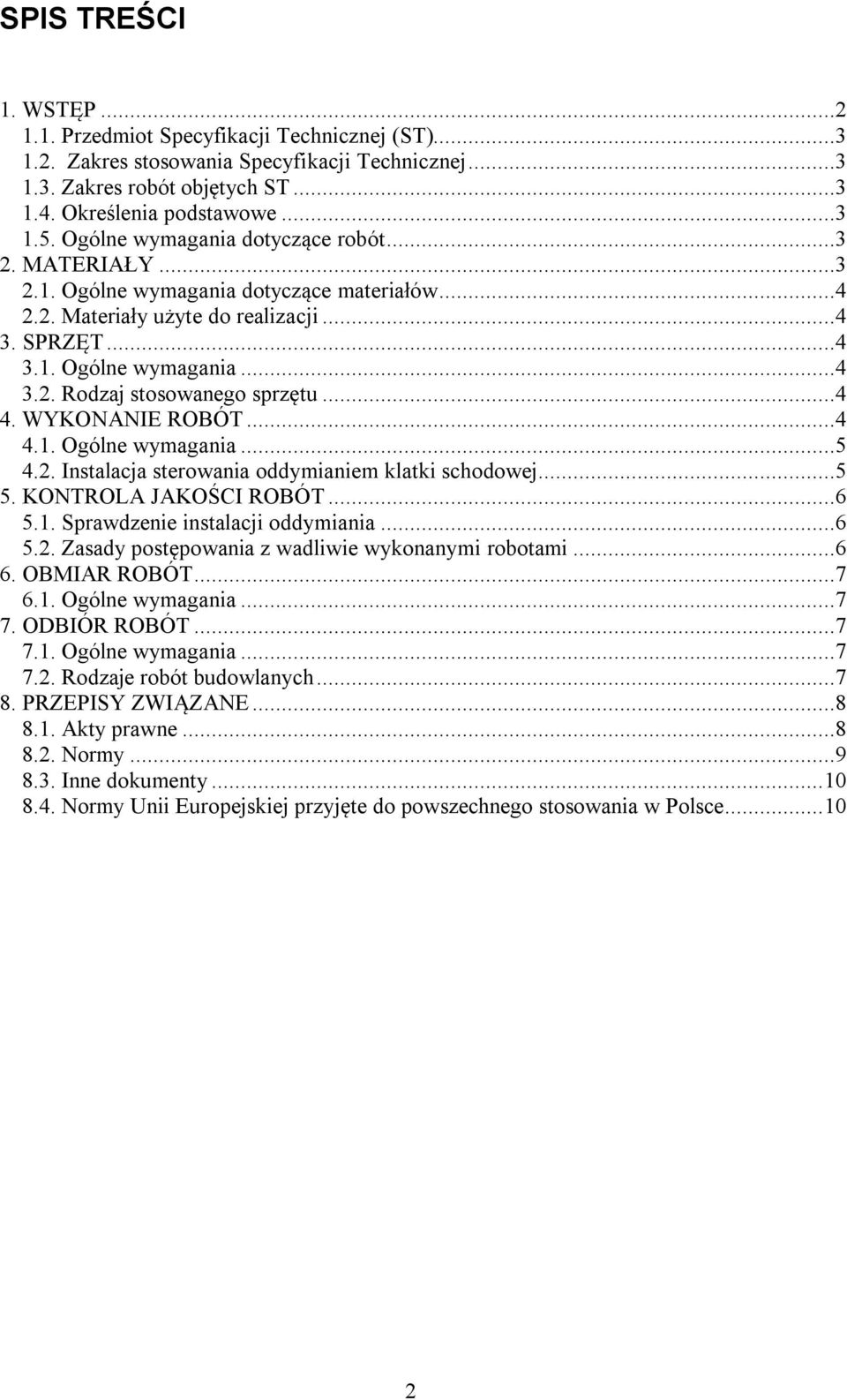

2 SPIS TREŚCI 1. WSTĘP Przedmiot Specyfikacji Technicznej (ST) Zakres stosowania Specyfikacji Technicznej Zakres robót objętych ST Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY Ogólne wymagania dotyczące materiałów Materiały użyte do realizacji SPRZĘT Ogólne wymagania Rodzaj stosowanego sprzętu WYKONANIE ROBÓT Ogólne wymagania Instalacja sterowania oddymianiem klatki schodowej KONTROLA JAKOŚCI ROBÓT Sprawdzenie instalacji oddymiania Zasady postępowania z wadliwie wykonanymi robotami OBMIAR ROBÓT Ogólne wymagania ODBIÓR ROBÓT Ogólne wymagania Rodzaje robót budowlanych PRZEPISY ZWIĄZANE Akty prawne Normy Inne dokumenty Normy Unii Europejskiej przyjęte do powszechnego stosowania w Polsce

3 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej (ST) Specyfikacja Techniczna Roboty elektryczne CPV odnosi się do wymagań technicznych dotyczących wykonania i odbioru robót elektrycznych, które zostaną wykonane w ramach realizacji zadania: Przebudowa i adaptacja pomieszczeń części byłego budynku Colegium UMCS w Biłgoraju przy ul. Wira Bartoszewskiego na potrzeby Zespołu Szkolno-Rewalidacyjnego w Biłgoraju STEROWANIE ODDYMIANIEM KLATEK SCHODOWYCH Zakres stosowania Specyfikacji Technicznej Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej Specyfikacji Technicznej dotyczą robót określonych w Dokumentacji Projektowej stanowiącej część dokumentów przetargowych opis techniczny oraz rysunki obejmują: - instalacja sterowania oddymianiem klatki schodowej Określenia podstawowe Określenia podstawowe w niniejszej ST są zgodne z obowiązującymi odpowiednimi normami Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową, ST i obowiązującymi normami. Ponadto Wykonawca wykona roboty zgodnie z zaleceniami inspektora nadzoru. 3

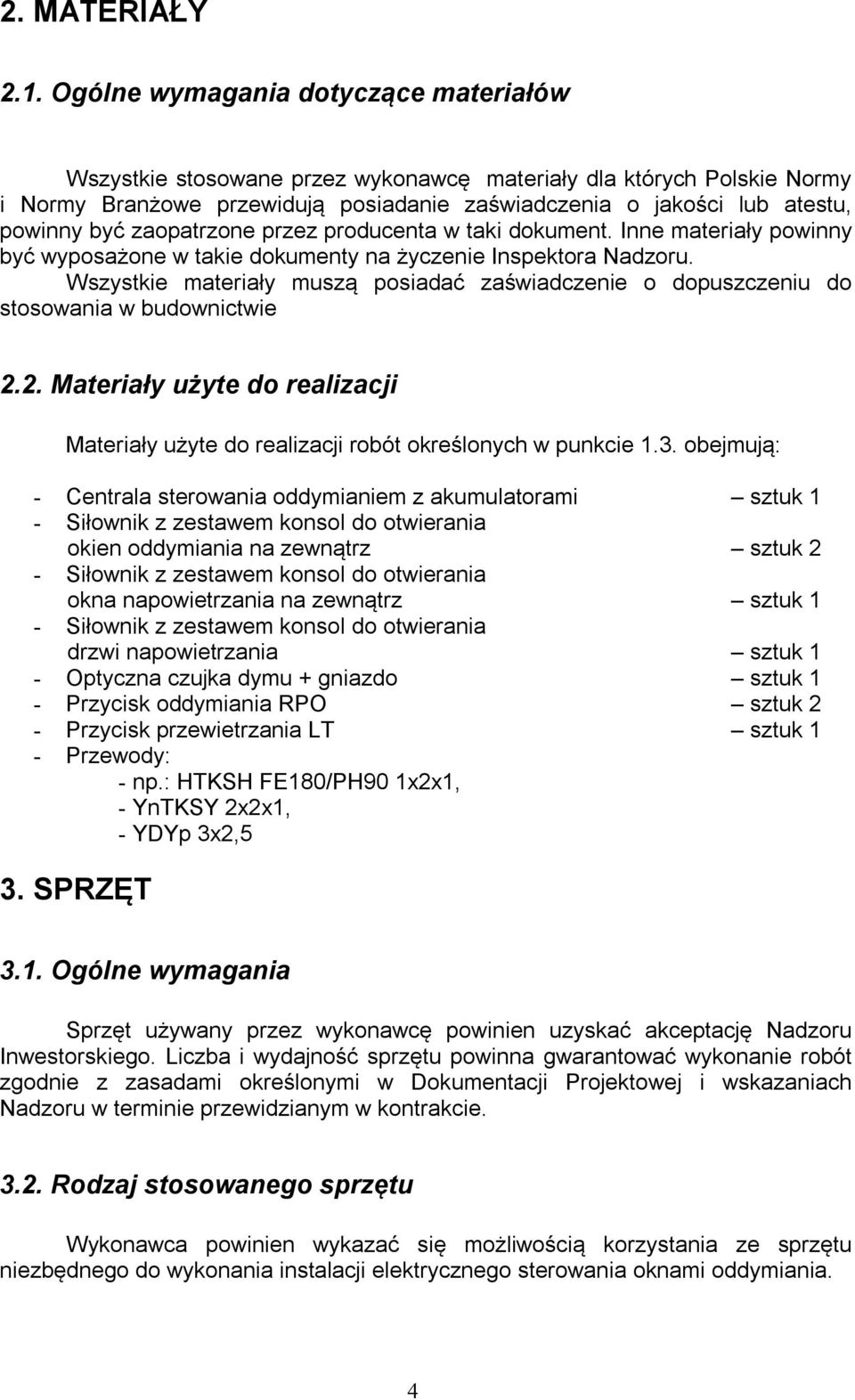

4 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Wszystkie stosowane przez wykonawcę materiały dla których Polskie Normy i Normy Branżowe przewidują posiadanie zaświadczenia o jakości lub atestu, powinny być zaopatrzone przez producenta w taki dokument. Inne materiały powinny być wyposażone w takie dokumenty na życzenie Inspektora Nadzoru. Wszystkie materiały muszą posiadać zaświadczenie o dopuszczeniu do stosowania w budownictwie 2.2. Materiały użyte do realizacji Materiały użyte do realizacji robót określonych w punkcie 1.3. obejmują: - Centrala sterowania oddymianiem z akumulatorami sztuk 1 - Siłownik z zestawem konsol do otwierania okien oddymiania na zewnątrz sztuk 2 - Siłownik z zestawem konsol do otwierania okna napowietrzania na zewnątrz sztuk 1 - Siłownik z zestawem konsol do otwierania drzwi napowietrzania sztuk 1 - Optyczna czujka dymu + gniazdo sztuk 1 - Przycisk oddymiania RPO sztuk 2 - Przycisk przewietrzania LT sztuk 1 - Przewody: - np.: HTKSH FE180/PH90 1x2x1, - YnTKSY 2x2x1, - YDYp 3x2,5 3. SPRZĘT 3.1. Ogólne wymagania Sprzęt używany przez wykonawcę powinien uzyskać akceptację Nadzoru Inwestorskiego. Liczba i wydajność sprzętu powinna gwarantować wykonanie robót zgodnie z zasadami określonymi w Dokumentacji Projektowej i wskazaniach Nadzoru w terminie przewidzianym w kontrakcie Rodzaj stosowanego sprzętu Wykonawca powinien wykazać się możliwością korzystania ze sprzętu niezbędnego do wykonania instalacji elektrycznego sterowania oknami oddymiania. 4

5 4. WYKONANIE ROBÓT 4.1. Ogólne wymagania Wszystkie roboty zostaną wykonane zgodnie z wymaganiami odpowiednich Norm oraz Warunków Technicznych Wykonania i Odbioru Robót Budowlano- Montażowych Część V Instalacje elektryczne PN-90/E Roboty elektryczne mogą być wykonywane wyłącznie przez osoby posiadające aktualne uprawnienia wydane w tym celu przez odpowiednią jednostkę (SEP, OIGE). Wykonawca na własny koszt zapewni zasilenie placu budowy, (w tym montaż rozdzielnicy budowlanej w obudowie z tworzyw termoutwardzalnych w układem pomiaru energii). Rozdzielnica budowlana winna być uziemiona (wykorzystująć między innymi uziom do stacji transformatorowej). Rezystancja uziemnienia nie powinna przekraczać 10. Wymagania techniczne zasilenia placu budowy: - napięcie dotykowe dopuszczalne długotrwale należy ograniczyć do wartości 25V AC lub 60V DC, - gniazda wtyczkowe należy zabezpieczyć wyłącznikami ochronnymi różnicowoprądowymi o znamionowym prądzie różnicowym nie większym niż 30mA (jeden wyłącznik powinien zabezpieczać nie więcej niż 6 gniazd wtyczkowych) albo zasilić indywidualnie z transformatora separacyjnego lub napięciem nie przekraczającym napięcia dotykowego dopuszczalnego długotrwale, - do zasilenia terenu budowy powinien być stosowany układ sieci TN-S, - stopień ochrony sprzętu i osprzętu instalacyjnego powinien wynosić co najmniej IP44, a urządzeń rozdzielczych co najmniej IP 43, - na terenie budowy preferuje się stosowanie odbiorników, narzędzi oraz urządzeń wykonanych w II klasie ochronności, - całą instalację i urządzenia elektryczne na terenie budowy należy zabezpieczyć wyłącznikiem ochronnym różnicowoprądowym selektywnym o znamionowym różnicowym prądzie nie większym niż 500mA dla zapewnienia selektywnej współpracy urządzeń zabezpieczających. Ewentualne zastrzeżenia i uwagi zgłosić Inspektorowi Nadzoru przed przystąpieniem do wykonywania prac. Montaż instalacji oddymiania powinien być dokonany przez uprawnionych instalatorów. W pomieszczeniu w którym zainstalowano centralę należy umieścić: a) opis funkcjonowania i obsługi urządzeń, b) wskazówki postępowania w przypadku alarmu, c) protokół, w którym należy wpisywać: - przeprowadzone kontrole instalacji, - dokonywane naprawy, - zmiany i uzupełnienia instalacji. Połączenia przewodów powinny mieć odpowiednią wytrzymałość mechaniczną i elektryczną oraz powinny być od siebie elektrycznie odizolowane. Do połączeń przewodów należy wykorzystywać listwy zaciskowe w elementach oraz specjalne puszki połączeniowe. Puszki również muszą posiadać Certyfikat Zgodności. 5

6 Nie dopuszcza się łączenia przewodów w listwach i korytkach instalacyjnych. Przewody układać zgodnie z przepisami i zaleceniami. Do mocowania certyfikowanego przewodu HTKSH używać specjalnych uchwytów przeznaczonych do mocowania przewodu o odporności ogniowej PH Instalacja sterowania oddymianiem klatki schodowej Instalację oddymiania wykonać zgodnie z dokumentacją projektową i obowiązującymi normami. Centralę oddymiania umieścić zgodnie z projektem: na klatce schodowej w okolicy okien oddymiania, jeden z przycisków ręcznego uruchamiania oddymiania - RPO umieścić na parterze klatki schodowej, drugi w okolicy centrali oddymiania. Przyciski do przewietrzania LT umieścić w okolicy centrali oddymiania. Stosować przewody opisane w dokumentacji projektowej przewody zasilające siłowniki muszą zezwalać na prawidłowe funkcjonowanie instalacji w czasie pożaru przez przynajmniej 90 min. (PH90) zgodnie z normą PN-EN Instalacja oddymiania powinna spełniać wymagania normy - PN-EN Systemy kontroli rozprzestrzeniania dymu i ciepła; Część 2: Wymagania techniczne dotyczące klap dymowych. 5. KONTROLA JAKOŚCI ROBÓT Do obowiązków wykonawcy należy opracowanie i przedstawienie do aprobaty Nadzoru Inwestorskiego programu zapewnienia jakości, w którym przedstawi on zamierzony sposób wykonania robót, możliwości techniczne, kadrowe i organizacyjne gwarantujące wykonanie robót zgodnie z Dokumentacją Projektową oraz poleceniami wydanymi przez Nadzór Inwestorski. Wszystkie badania i pomiary zostaną wykonane zgodnie z wymaganiami niniejszej ST, odpowiednimi Polskimi Normami oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych część V Instalacje elektryczne, oraz wymaganiami Inspektora Nadzoru. Badania i pomiary mogą być wykonywane wyłącznie przez osoby posiadające aktualne uprawnienia wydane w tym celu przez odpowiednią jednostkę (Stowarzyszenie Elektryków Polskich, Okręgowy Inspektorat GE) zgodnie z PN-IEC ; PN/E-04700; Właściwe badania odbiorcze powinny być poprzedzone: szczegółowymi oględzinami zamontowanych urządzeń i układów, sprawdzeniem zgodności montażu, wyposażenia i danych technicznych z dokumentacją i instrukcjami fabrycznymi, sprawdzeniem poprawności połączeń obwodów i głównych pomocniczych oraz działania aparatów i układów, usunięciem zauważonych usterek i błędów, przeprowadzeniem regulacji aparatów i układów Sprawdzenie instalacji oddymiania Sprawdzenie zgodności z dokumentacją projektową, Sprawdzenie ciągłości połączeń galwanicznych, 6

7 Pomiary rezystancji izolacji i impedancji pętli zwarcia obwodu zasilania centrali oddymiania, Sprawdzenie funkcjonowania układu oddymiania (uruchomienie oddymiania z przycisków RPO, przycisku przewietrzania LT, czujnika dymu, centrali p.poż). Użytkownik dopilnuje przeszkolenia przez wykonawcę instalacji osób, które będą obsługiwać centralę. Po przekazaniu instalacji do eksploatacji należy zlecić stałą konserwację instalacji i urządzeń sygnalizacji pożarowej oddymiania Zasady postępowania z wadliwie wykonanymi robotami Wszystkie materiały nie spełniające wymagań podanych w odpowiednich punktach specyfikacji zostaną odrzucone. Jeśli materiały nie spełniające wymagań zostaną wbudowane lub zastosowane, to na polecenie Inspektora Nadzoru Wykonawca wymieni je na własny koszt. Wszystkie roboty, które wykazują większe odchylenia cech od określonych w ST powinny być ponownie wykonane przez Wykonawcę na jego koszt. Na pisemne wystąpienie Wykonawcy, Inspektor Nadzoru może uznać wadę za nie mającą zasadniczego wpływu na cechy eksploatacyjne i ustali zakres i wielkość potrąceń za obniżoną jakość. 6. OBMIAR ROBÓT 6.1. Ogólne wymagania Obmiar robót będzie określać faktyczny zakres wykonanych robót w jednostkach ustalonych w kosztorysie ofertowym. Obmiaru robót dokonuje wykonawca po pisemnym powiadomieniu Nadzoru Inwestorskiego o zakresie obmierzanych robót i terminie obmiaru. Wyniki obmiaru wpisane będą do rejestru obmiarów. Jednostki obmiarowe: - m dla ułożonego przewodu - szt. dla zamontowanego osprzętu 7. ODBIÓR ROBÓT 7.1. Ogólne wymagania Odbioru robót należy dokonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych. 7

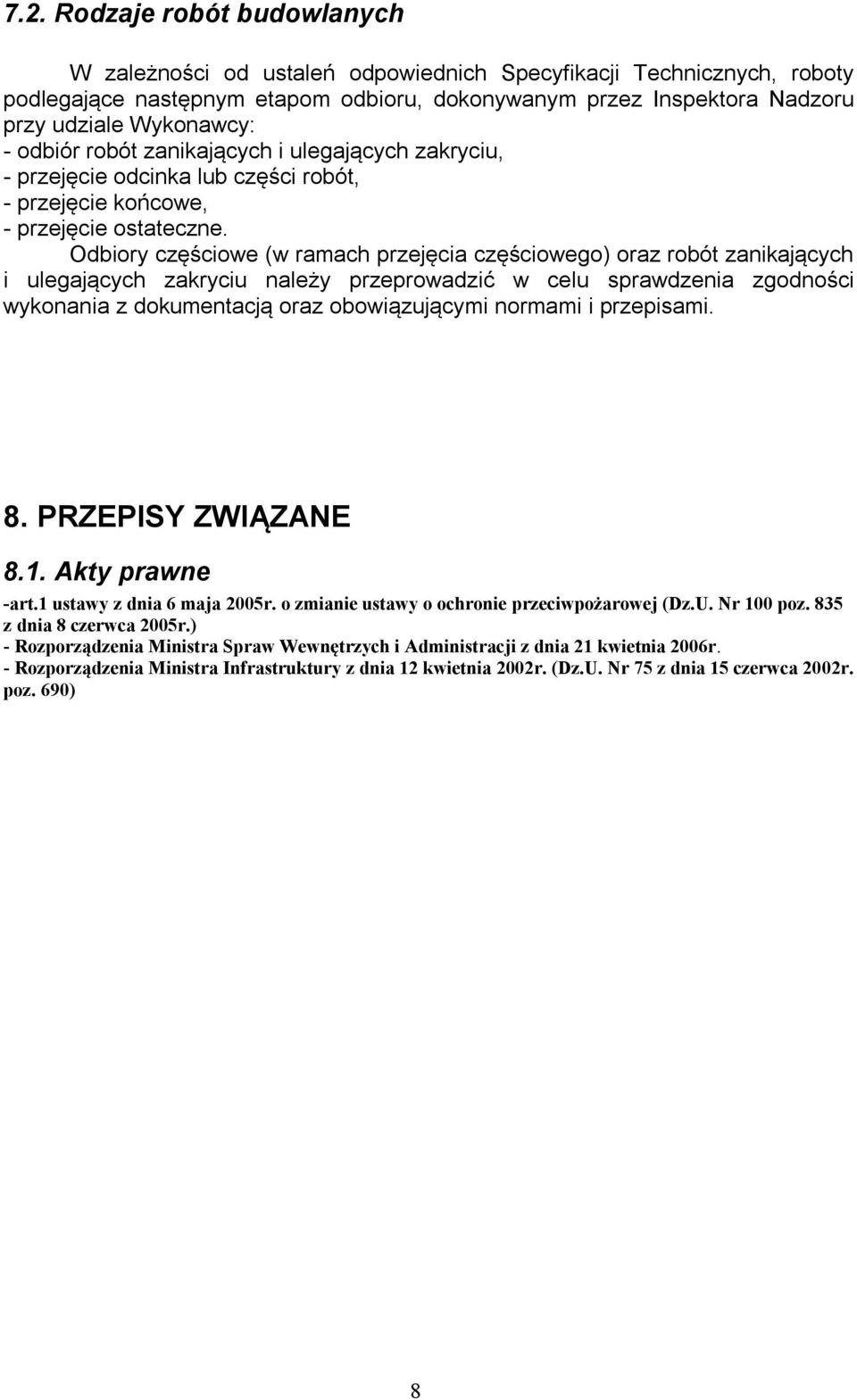

8 7.2. Rodzaje robót budowlanych W zależności od ustaleń odpowiednich Specyfikacji Technicznych, roboty podlegające następnym etapom odbioru, dokonywanym przez Inspektora Nadzoru przy udziale Wykonawcy: - odbiór robót zanikających i ulegających zakryciu, - przejęcie odcinka lub części robót, - przejęcie końcowe, - przejęcie ostateczne. Odbiory częściowe (w ramach przejęcia częściowego) oraz robót zanikających i ulegających zakryciu należy przeprowadzić w celu sprawdzenia zgodności wykonania z dokumentacją oraz obowiązującymi normami i przepisami. 8. PRZEPISY ZWIĄZANE 8.1. Akty prawne -art.1 ustawy z dnia 6 maja 2005r. o zmianie ustawy o ochronie przeciwpożarowej (Dz.U. Nr 100 poz. 835 z dnia 8 czerwca 2005r.) - Rozporządzenia Ministra Spraw Wewnętrzych i Administracji z dnia 21 kwietnia 2006r. - Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. (Dz.U. Nr 75 z dnia 15 czerwca 2002r. poz. 690) 8

9 9
