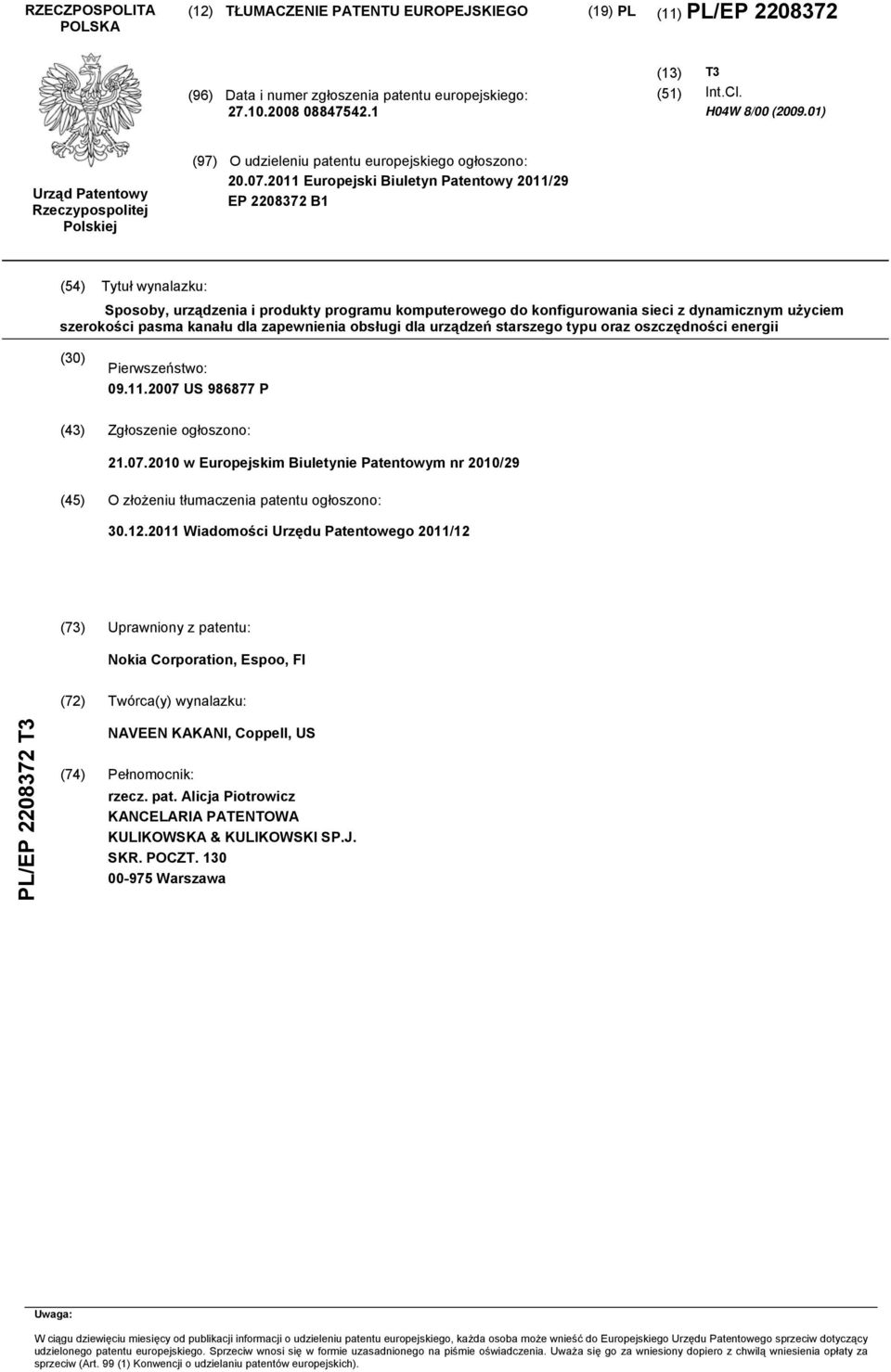

1 RZECZPOSPOLITA POLSKA (12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP (96) Data i numer zgłoszenia patentu europejskiego: (13) (51) T3 Int.Cl. H04W 8/00 ( ) Urząd Patentowy Rzeczypospolitej Polskiej (97) O udzieleniu patentu europejskiego ogłoszono: Europejski Biuletyn Patentowy 2011/29 EP B1 (54) Tytuł wynalazku: Sposoby, urządzenia i produkty programu komputerowego do konfigurowania sieci z dynamicznym użyciem szerokości pasma kanału dla zapewnienia obsługi dla urządzeń starszego typu oraz oszczędności energii (30) Pierwszeństwo: US P (43) Zgłoszenie ogłoszono: w Europejskim Biuletynie Patentowym nr 2010/29 (45) O złożeniu tłumaczenia patentu ogłoszono: Wiadomości Urzędu Patentowego 2011/12 (73) Uprawniony z patentu: Nokia Corporation, Espoo, FI (72) Twórca(y) wynalazku: PL/EP T3 NAVEEN KAKANI, Coppell, US (74) Pełnomocnik: rzecz. pat. Alicja Piotrowicz KANCELARIA PATENTOWA KULIKOWSKA & KULIKOWSKI SP.J. SKR. POCZT Warszawa Uwaga: W ciągu dziewięciu miesięcy od publikacji informacji o udzieleniu patentu europejskiego, każda osoba może wnieść do Europejskiego Urzędu Patentowego sprzeciw dotyczący udzielonego patentu europejskiego. Sprzeciw wnosi się w formie uzasadnionego na piśmie oświadczenia. Uważa się go za wniesiony dopiero z chwilą wniesienia opłaty za sprzeciw (Art. 99 (1) Konwencji o udzielaniu patentów europejskich).

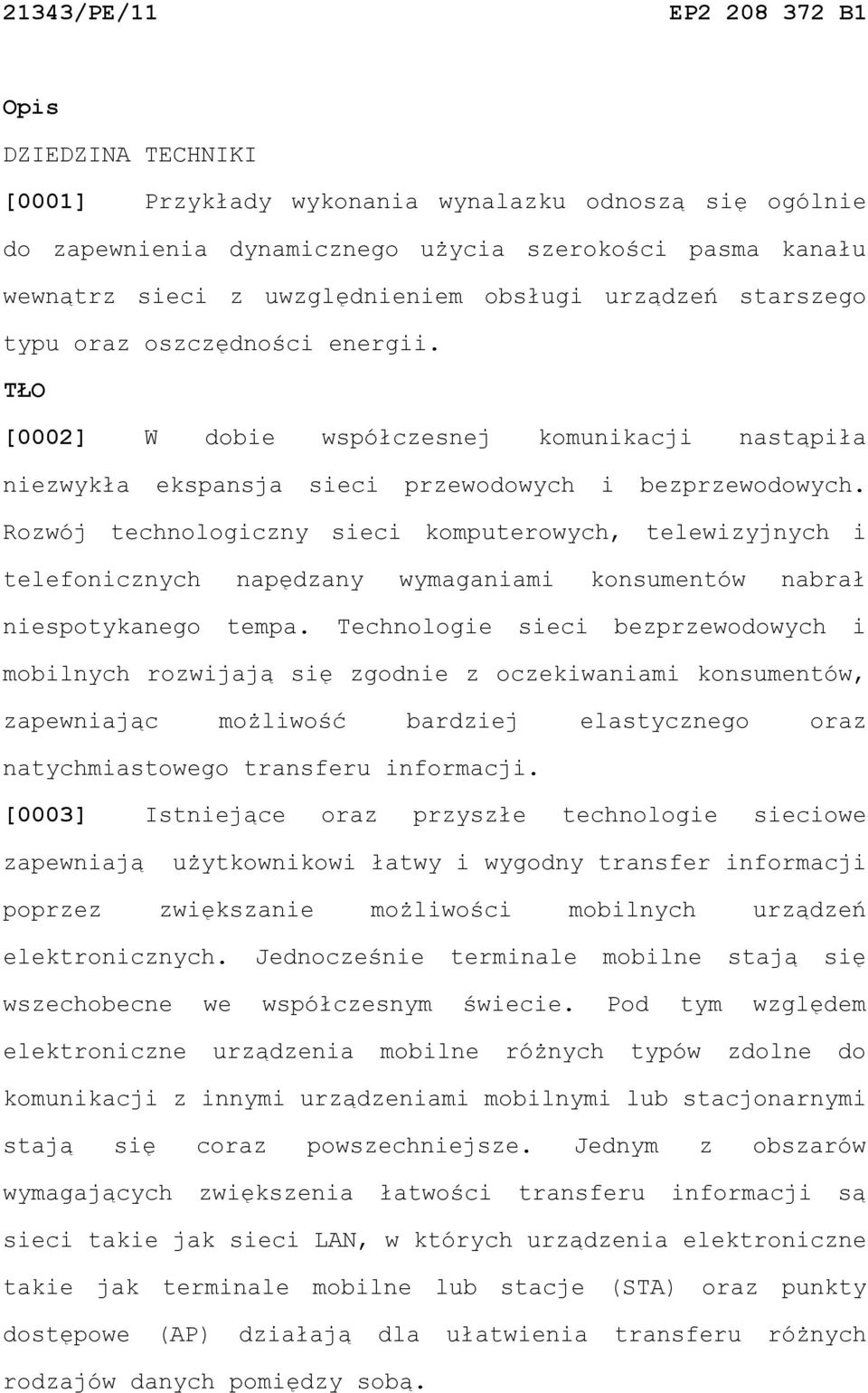

2 21343/PE/11 EP B1 Opis DZIEDZINA TECHNIKI [0001] Przykłady wykonania wynalazku odnoszą się ogólnie do zapewnienia dynamicznego użycia szerokości pasma kanału wewnątrz sieci z uwzględnieniem obsługi urządzeń starszego typu oraz oszczędności energii. TŁO [0002] W dobie współczesnej komunikacji nastąpiła niezwykła ekspansja sieci przewodowych i bezprzewodowych. Rozwój technologiczny sieci komputerowych, telewizyjnych i telefonicznych napędzany wymaganiami konsumentów nabrał niespotykanego tempa. Technologie sieci bezprzewodowych i mobilnych rozwijają się zgodnie z oczekiwaniami konsumentów, zapewniając możliwość bardziej elastycznego oraz natychmiastowego transferu informacji. [0003] Istniejące oraz przyszłe technologie sieciowe zapewniają użytkownikowi łatwy i wygodny transfer informacji poprzez zwiększanie możliwości mobilnych urządzeń elektronicznych. Jednocześnie terminale mobilne stają się wszechobecne we współczesnym świecie. Pod tym względem elektroniczne urządzenia mobilne różnych typów zdolne do komunikacji z innymi urządzeniami mobilnymi lub stacjonarnymi stają się coraz powszechniejsze. Jednym z obszarów wymagających zwiększenia łatwości transferu informacji są sieci takie jak sieci LAN, w których urządzenia elektroniczne takie jak terminale mobilne lub stacje (STA) oraz punkty dostępowe (AP) działają dla ułatwienia transferu różnych rodzajów danych pomiędzy sobą.

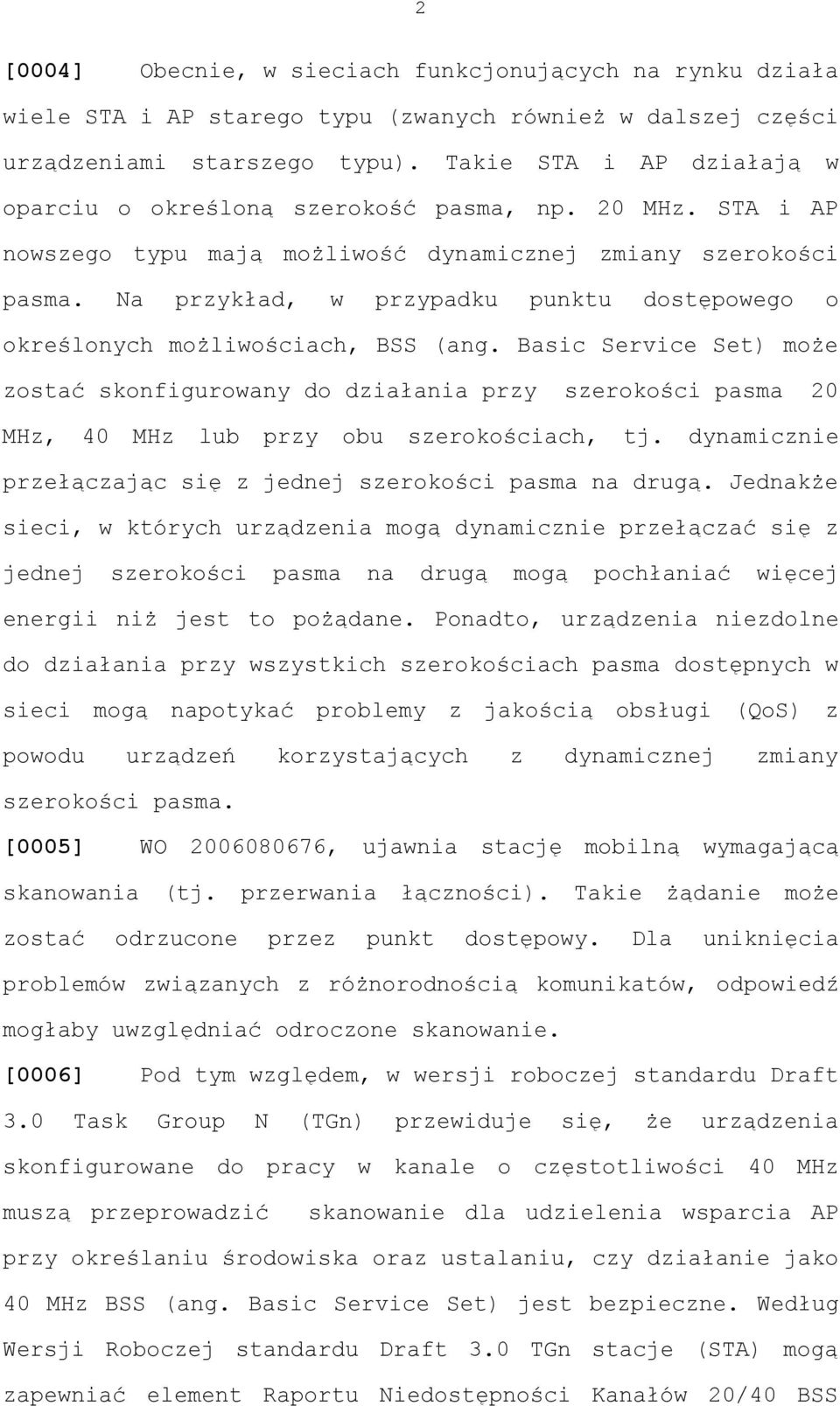

3 2 [0004] Obecnie, w sieciach funkcjonujących na rynku działa wiele STA i AP starego typu (zwanych również w dalszej części urządzeniami starszego typu). Takie STA i AP działają w oparciu o określoną szerokość pasma, np. 20 MHz. STA i AP nowszego typu mają możliwość dynamicznej zmiany szerokości pasma. Na przykład, w przypadku punktu dostępowego o określonych możliwościach, BSS (ang. Basic Service Set) może zostać skonfigurowany do działania przy szerokości pasma 20 MHz, 40 MHz lub przy obu szerokościach, tj. dynamicznie przełączając się z jednej szerokości pasma na drugą. Jednakże sieci, w których urządzenia mogą dynamicznie przełączać się z jednej szerokości pasma na drugą mogą pochłaniać więcej energii niż jest to pożądane. Ponadto, urządzenia niezdolne do działania przy wszystkich szerokościach pasma dostępnych w sieci mogą napotykać problemy z jakością obsługi (QoS) z powodu urządzeń korzystających z dynamicznej zmiany szerokości pasma. [0005] WO , ujawnia stację mobilną wymagającą skanowania (tj. przerwania łączności). Takie żądanie może zostać odrzucone przez punkt dostępowy. Dla uniknięcia problemów związanych z różnorodnością komunikatów, odpowiedź mogłaby uwzględniać odroczone skanowanie. [0006] Pod tym względem, w wersji roboczej standardu Draft 3.0 Task Group N (TGn) przewiduje się, że urządzenia skonfigurowane do pracy w kanale o częstotliwości 40 MHz muszą przeprowadzić skanowanie dla udzielenia wsparcia AP przy określaniu środowiska oraz ustalaniu, czy działanie jako 40 MHz BSS (ang. Basic Service Set) jest bezpieczne. Według Wersji Roboczej standardu Draft 3.0 TGn stacje (STA) mogą zapewniać element Raportu Niedostępności Kanałów 20/40 BSS

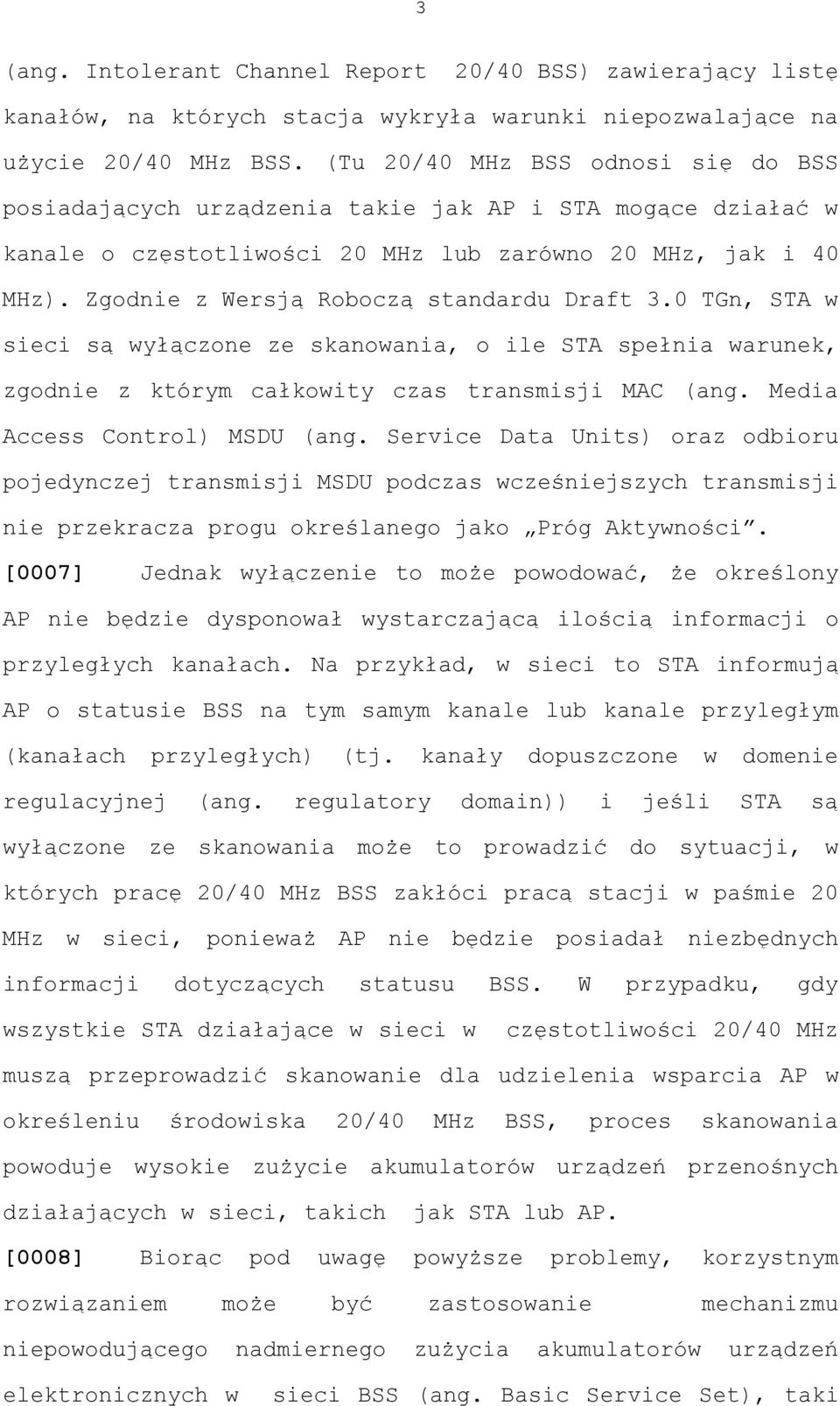

4 3 (ang. Intolerant Channel Report 20/40 BSS) zawierający listę kanałów, na których stacja wykryła warunki niepozwalające na użycie 20/40 MHz BSS. (Tu 20/40 MHz BSS odnosi się do BSS posiadających urządzenia takie jak AP i STA mogące działać w kanale o częstotliwości 20 MHz lub zarówno 20 MHz, jak i 40 MHz). Zgodnie z Wersją Roboczą standardu Draft 3.0 TGn, STA w sieci są wyłączone ze skanowania, o ile STA spełnia warunek, zgodnie z którym całkowity czas transmisji MAC (ang. Media Access Control) MSDU (ang. Service Data Units) oraz odbioru pojedynczej transmisji MSDU podczas wcześniejszych transmisji nie przekracza progu określanego jako Próg Aktywności. [0007] Jednak wyłączenie to może powodować, że określony AP nie będzie dysponował wystarczającą ilością informacji o przyległych kanałach. Na przykład, w sieci to STA informują AP o statusie BSS na tym samym kanale lub kanale przyległym (kanałach przyległych) (tj. kanały dopuszczone w domenie regulacyjnej (ang. regulatory domain)) i jeśli STA są wyłączone ze skanowania może to prowadzić do sytuacji, w których pracę 20/40 MHz BSS zakłóci pracą stacji w paśmie 20 MHz w sieci, ponieważ AP nie będzie posiadał niezbędnych informacji dotyczących statusu BSS. W przypadku, gdy wszystkie STA działające w sieci w częstotliwości 20/40 MHz muszą przeprowadzić skanowanie dla udzielenia wsparcia AP w określeniu środowiska 20/40 MHz BSS, proces skanowania powoduje wysokie zużycie akumulatorów urządzeń przenośnych działających w sieci, takich jak STA lub AP. [0008] Biorąc pod uwagę powyższe problemy, korzystnym rozwiązaniem może być zastosowanie mechanizmu niepowodującego nadmiernego zużycia akumulatorów urządzeń elektronicznych w sieci BSS (ang. Basic Service Set), taki

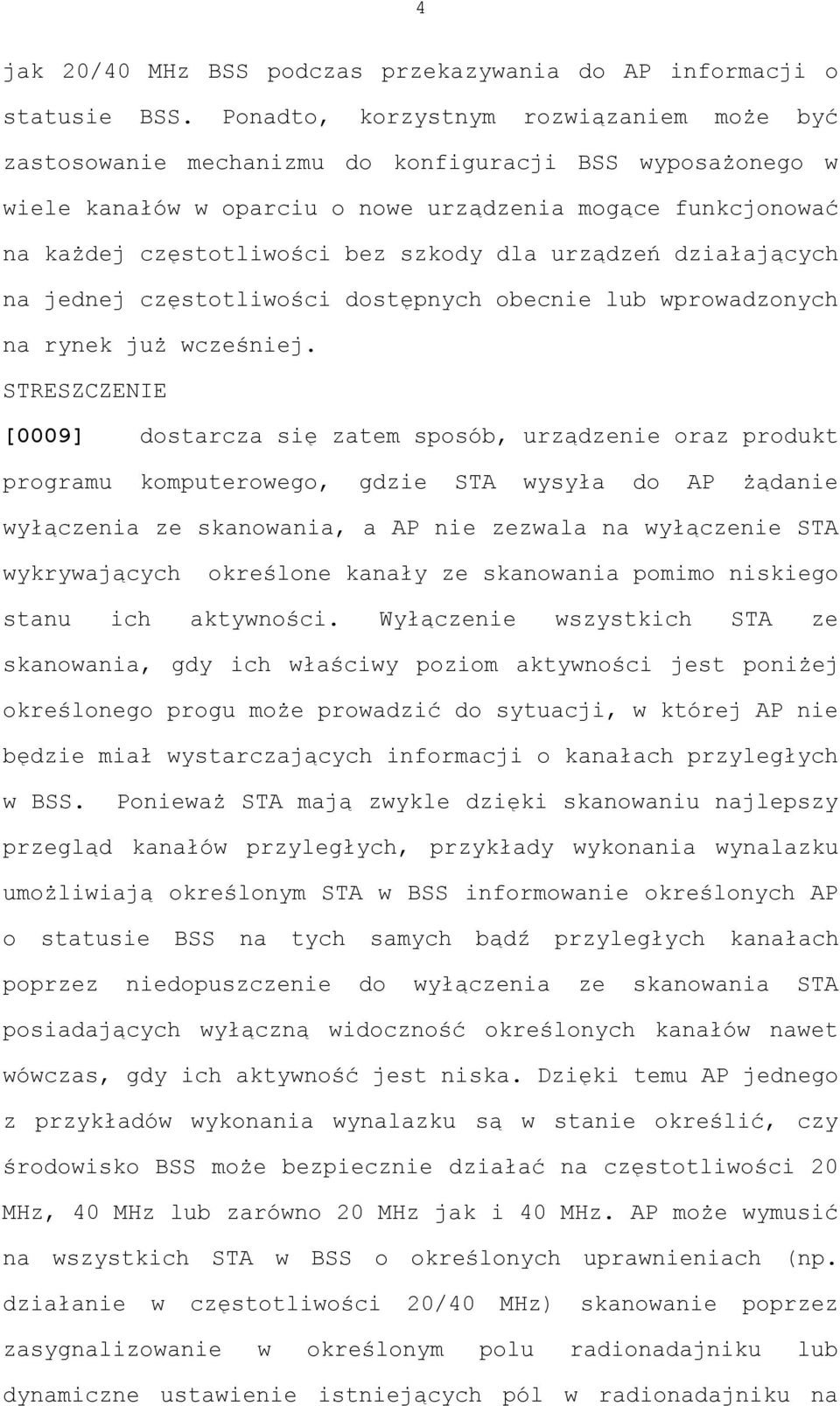

5 4 jak 20/40 MHz BSS podczas przekazywania do AP informacji o statusie BSS. Ponadto, korzystnym rozwiązaniem może być zastosowanie mechanizmu do konfiguracji BSS wyposażonego w wiele kanałów w oparciu o nowe urządzenia mogące funkcjonować na każdej częstotliwości bez szkody dla urządzeń działających na jednej częstotliwości dostępnych obecnie lub wprowadzonych na rynek już wcześniej. STRESZCZENIE [0009] dostarcza się zatem sposób, urządzenie oraz produkt programu komputerowego, gdzie STA wysyła do AP żądanie wyłączenia ze skanowania, a AP nie zezwala na wyłączenie STA wykrywających określone kanały ze skanowania pomimo niskiego stanu ich aktywności. Wyłączenie wszystkich STA ze skanowania, gdy ich właściwy poziom aktywności jest poniżej określonego progu może prowadzić do sytuacji, w której AP nie będzie miał wystarczających informacji o kanałach przyległych w BSS. Ponieważ STA mają zwykle dzięki skanowaniu najlepszy przegląd kanałów przyległych, przykłady wykonania wynalazku umożliwiają określonym STA w BSS informowanie określonych AP o statusie BSS na tych samych bądź przyległych kanałach poprzez niedopuszczenie do wyłączenia ze skanowania STA posiadających wyłączną widoczność określonych kanałów nawet wówczas, gdy ich aktywność jest niska. Dzięki temu AP jednego z przykładów wykonania wynalazku są w stanie określić, czy środowisko BSS może bezpiecznie działać na częstotliwości 20 MHz, 40 MHz lub zarówno 20 MHz jak i 40 MHz. AP może wymusić na wszystkich STA w BSS o określonych uprawnieniach (np. działanie w częstotliwości 20/40 MHz) skanowanie poprzez zasygnalizowanie w określonym polu radionadajniku lub dynamiczne ustawienie istniejących pól w radionadajniku na

6 5 zasygnalizowanie takiego żądania. [0010] Przykłady wykonania wynalazku również mogą określić, czy użycie AP w jednej częstotliwości (np. 40 MHz) może mieć negatywny wpływ (np. jeśli chodzi o QoS) na urządzenia działające na innej częstotliwości (np. 20 MHz). Dzięki temu przykłady wykonania niniejszego wynalazku mogą konfigurować BSS obsługujący wiele częstotliwości, np. 20/40 MHz, nie zakłócając działania urządzeń starszego typu (tj. urządzeń działających wyłącznie na częstotliwościach 20 MHz), jednocześnie zmniejszając zużycie energii urządzeń w BSS poprzez żądanie wykonania skanowania wyłącznie przez niektóre STA. [0011] W innym przykładzie wykonania dostarcza się sposób oraz produkt programu komputerowego do określania, czy jedno lub więcej urządzeń w BSS zostały wyłączone ze skanowania. Sposób oraz produkt programu komputerowego mogą obejmować możliwość odbierania jednego lub więcej żądań wyłączenia ze skanowania jednego lub więcej przyległych kanałów dla zidentyfikowania jednego lub więcej urządzeń w BSS mogącego działać w co najmniej jednym z kanałów. Istnieje również możliwość, aby sposób oraz produkt programu komputerowego określały kiedy co najmniej jedno z żądań pochodzi z co najmniej jednego urządzenia informującego, że co najmniej jeden kanał jest niedostępny. W przypadku stwierdzenia, że kanał (kanały) jest niedostępny, sposób oraz produkt programu komputerowego mogą również nie zezwolić na wyłączenie urządzenia z przeprowadzenia skanowania. [0012] W innym przykładzie wykonania przedstawia się urządzenie do określania, czy jedno lub więcej urządzeń w BSS zostało wyłączone ze skanowania. Urządzenie takie może być

7 6 wyposażone w procesor skonfigurowany do odbioru jednego lub więcej żądań wyłączenia ze skanowania jednego lub więcej przyległych kanałów dla identyfikacji jednego lub więcej urządzeń w BSS działających w co najmniej jednym z kanałów. Procesor taki może być również skonfigurowany do określania kiedy co najmniej jedno z żądań pochodzi z co najmniej jednego urządzenia stwierdzającego, że jeden lub więcej kanałów jest niedostępnych. W przypadku stwierdzenia, że kanał (kanały) jest dostępny do użycia, procesor może zostać skonfigurowany tak, aby nie zezwolić na wyłączenie urządzenia z przeprowadzenia skanowania. [0013] W jeszcze innym przykładzie wykonania przedstawia się urządzenie do określania, czy jedno lub więcej urządzeń w BSS zostało wyłączone ze skanowania. Urządzenie ma możliwość odbierania jednego lub więcej żądań wyłączenia ze skanowania przyległego kanału (przyległych kanałów) dla identyfikacji jednego lub więcej urządzeń w BSS działającego w kanale (kanałach). Urządzenie ma również możliwość określania, czy co najmniej jedno z żądań pochodzi z urządzenia (urządzeń) stwierdzającego, że jeden z kanałów jest niedostępny do użycia. W przypadku stwierdzenia, że jeden kanał jest niedostępny do użycia, urządzenie nie zezwala na wyłączenie takiego urządzenia (takich urządzeń) z przeprowadzenia skanowania. [0014] Przykłady wykonania wynalazku ułatwiają przekazywanie przez STA do AP jednego lub więcej żądań o wyłączenie ze skanowania kanałów w BSS oraz umożliwiają AP odmówić wyłączenia ze skanowania STA, które widzą określone kanały, nawet wówczas, gdy natężenie ruchu lub poziom aktywności w określonym kanale, w którym dane STA działają

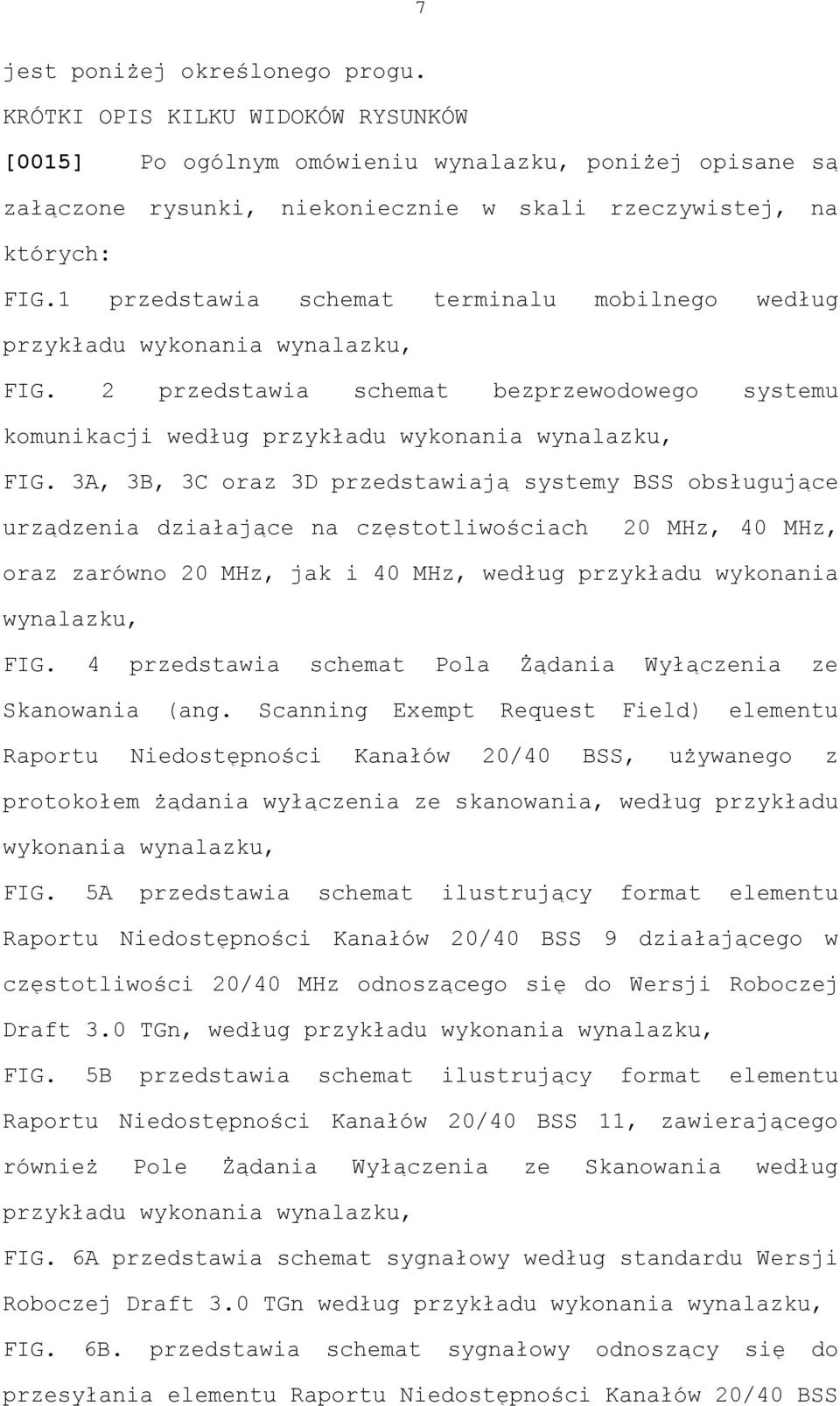

8 7 jest poniżej określonego progu. KRÓTKI OPIS KILKU WIDOKÓW RYSUNKÓW [0015] Po ogólnym omówieniu wynalazku, poniżej opisane są załączone rysunki, niekoniecznie w skali rzeczywistej, na których: FIG.1 przedstawia schemat terminalu mobilnego według przykładu wykonania wynalazku, FIG. 2 przedstawia schemat bezprzewodowego systemu komunikacji według przykładu wykonania wynalazku, FIG. 3A, 3B, 3C oraz 3D przedstawiają systemy BSS obsługujące urządzenia działające na częstotliwościach 20 MHz, 40 MHz, oraz zarówno 20 MHz, jak i 40 MHz, według przykładu wykonania wynalazku, FIG. 4 przedstawia schemat Pola Żądania Wyłączenia ze Skanowania (ang. Scanning Exempt Request Field) elementu Raportu Niedostępności Kanałów 20/40 BSS, używanego z protokołem żądania wyłączenia ze skanowania, według przykładu wykonania wynalazku, FIG. 5A przedstawia schemat ilustrujący format elementu Raportu Niedostępności Kanałów 20/40 BSS 9 działającego w częstotliwości 20/40 MHz odnoszącego się do Wersji Roboczej Draft 3.0 TGn, według przykładu wykonania wynalazku, FIG. 5B przedstawia schemat ilustrujący format elementu Raportu Niedostępności Kanałów 20/40 BSS 11, zawierającego również Pole Żądania Wyłączenia ze Skanowania według przykładu wykonania wynalazku, FIG. 6A przedstawia schemat sygnałowy według standardu Wersji Roboczej Draft 3.0 TGn według przykładu wykonania wynalazku, FIG. 6B. przedstawia schemat sygnałowy odnoszący się do przesyłania elementu Raportu Niedostępności Kanałów 20/40 BSS

9 8 z Żądaniem wyłączenia ze skanowania wysłanym z STA do AP według przykładu wykonania niniejszego wynalazku, FIG. 7 przedstawia schemat ramki Odpowiedzi na Żądanie Wyłączenia ze Skanowania (ang. Scanning Exempt Response frame) wysłanej przez AP do STA według przykładu wykonania wynalazku, oraz FIG. 8 przedstawia schemat blokowy odnoszący się do jednej lub więcej reguł ustalania Odpowiedzi na Pole Wyłączenia ze Skanowania Ramki Odpowiedzi Wyłączenia ze Skanowania według przykładu wykonania wynalazku. SZCZEGÓŁOWY OPIS [0016] Poniżej przedstawiony zostanie pełniejszy opis z odniesieniami do załączonych rysunków, ilustrujących niektóre, ale nie wszystkie przykłady wykonania wynalazków. Istotnie, może być wiele różnych przykładów wykonania tych wynalazków, w związku z czym nie należy interpretować przedstawionych w opisie przykładów wykonania jako jedynych. Poniższe przykłady wykonania podaje się po to, żeby ich ujawnienie spełniało wszelkie wymogi prawne. Podobne odnośniki podane w opisie dotyczą określonych elementów. [0017] FIG.1 przedstawia schemat blokowy mobilnego terminala 10, dla którego korzystne mogą być przykłady wykonania wynalazku. Należy jednak wziąć pod uwagę fakt, że telefon komórkowy przedstawiony i opisany poniżej stanowi jedynie przykład jednego typu terminala mobilnego, dla którego korzystny może być przykład wykonania wynalazku. W związku z powyższym nie należy go postrzegać jako ograniczającego zakres wynalazku. O ile w opisie przedstawia się i opisuje kilka przykładów wykonania terminala mobilnego 10, przykłady wykonania wynalazku mogą być z łatwością

10 9 zastosowane w innych typach terminali przenośnych, takich jak palmtopy (PDA), pagery, telewizory przenośne, laptopy oraz inne rodzaje systemów komunikacji głosowej i tekstowej. [0018] Ponadto, o ile kilka przykładów wykonania sposobu według wynalazku jest wykonywanych lub wykorzystywanych przez mobilny terminal 10, ten sposób może być stosowany przez terminale inne niż terminale mobilne. Ponadto, system oraz sposób przedstawione w przykładach wykonania wynalazku zostaną opisane przede wszystkim w połączeniu z zastosowaniami komunikacji mobilnej. Jednakże należy wziąć pod uwagę, że system oraz sposób przedstawione w przykładach wykonania wynalazku mogą być wykorzystane w połączeniu z różnego rodzaju innymi zastosowaniami, zarówno w przemyśle komunikacji mobilnej, jak i poza nim. Na przykład, przykłady wykonania wynalazku mogłyby być korzystne dla urządzeń sieciowych przedstawionych na FIG. 2 i opisanych poniżej lub dla wszelkich urządzeń elektronicznych zawierających elementy sprzętowe oraz elementy oprogramowania. [0019] Terminal mobilny 10 może być wyposażony w antenę 12 (w dalszej części zwaną również nadajnikiem-odbiornikiem lub radio-nadajniko-odbiornikiem) w łączności z nadajnikiem 14 oraz odbiornikiem 16. Ponadto, terminal mobilny 10 może być wyposażony w sterownik 20 lub inny element przetwarzający przekazujący sygnały do nadajnika 14 i odbierający sygnały z odbiornika 16. Sygnały zawierają informacje sygnałowe zgodne ze standardem łączności radiowej odpowiedniego systemu telefonii komórkowej, a także dane głosowe użytkownika i/lub dane wygenerowane przez użytkownika. Pod tym względem terminal mobilny 10 może działać w jednym lub większej liczbie standardów łączności, protokołach komunikacji, typach

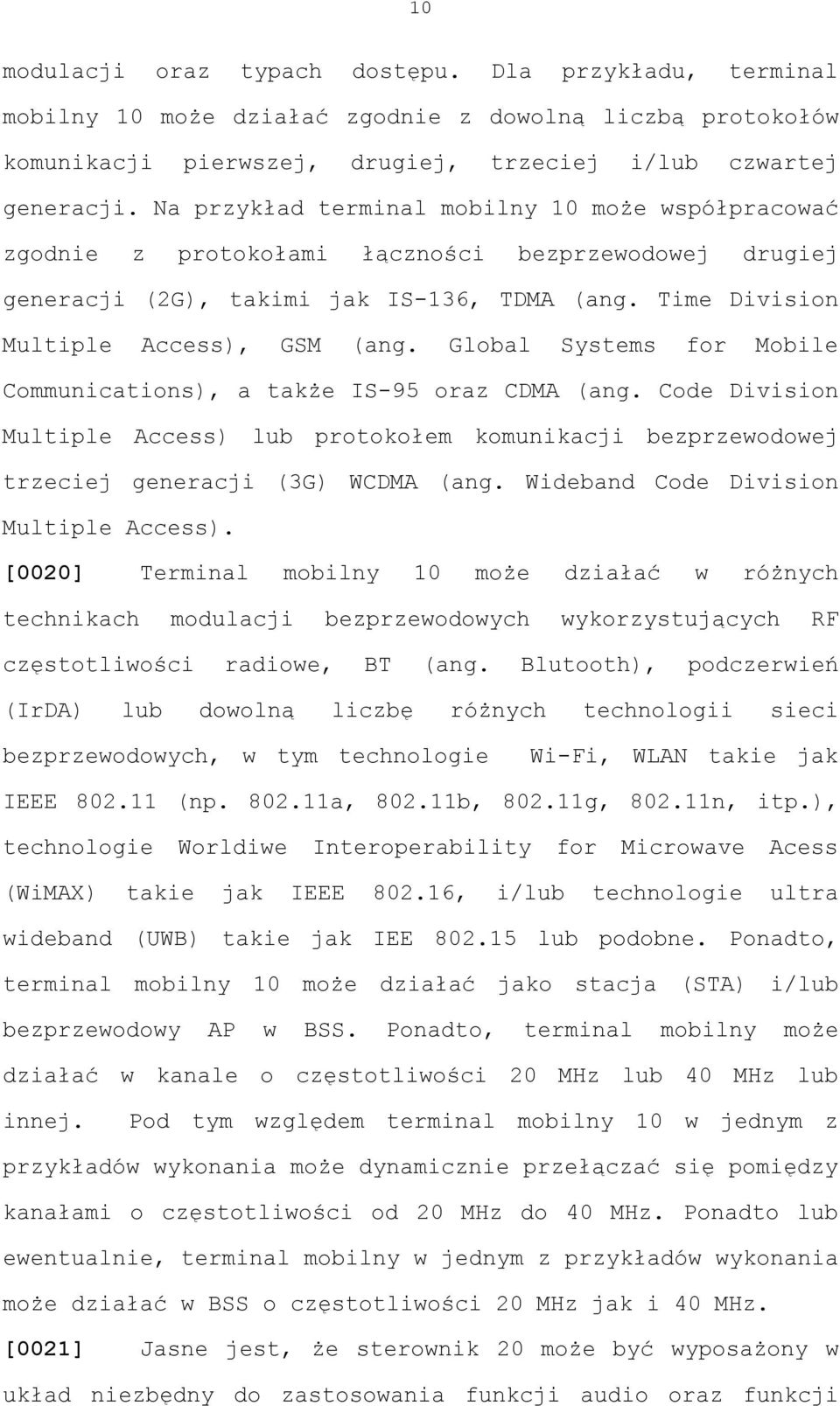

11 10 modulacji oraz typach dostępu. Dla przykładu, terminal mobilny 10 może działać zgodnie z dowolną liczbą protokołów komunikacji pierwszej, drugiej, trzeciej i/lub czwartej generacji. Na przykład terminal mobilny 10 może współpracować zgodnie z protokołami łączności bezprzewodowej drugiej generacji (2G), takimi jak IS-136, TDMA (ang. Time Division Multiple Access), GSM (ang. Global Systems for Mobile Communications), a także IS-95 oraz CDMA (ang. Code Division Multiple Access) lub protokołem komunikacji bezprzewodowej trzeciej generacji (3G) WCDMA (ang. Wideband Code Division Multiple Access). [0020] Terminal mobilny 10 może działać w różnych technikach modulacji bezprzewodowych wykorzystujących RF częstotliwości radiowe, BT (ang. Blutooth), podczerwień (IrDA) lub dowolną liczbę różnych technologii sieci bezprzewodowych, w tym technologie Wi-Fi, WLAN takie jak IEEE (np a, b, g, n, itp.), technologie Worldiwe Interoperability for Microwave Acess (WiMAX) takie jak IEEE , i/lub technologie ultra wideband (UWB) takie jak IEE lub podobne. Ponadto, terminal mobilny 10 może działać jako stacja (STA) i/lub bezprzewodowy AP w BSS. Ponadto, terminal mobilny może działać w kanale o częstotliwości 20 MHz lub 40 MHz lub innej. Pod tym względem terminal mobilny 10 w jednym z przykładów wykonania może dynamicznie przełączać się pomiędzy kanałami o częstotliwości od 20 MHz do 40 MHz. Ponadto lub ewentualnie, terminal mobilny w jednym z przykładów wykonania może działać w BSS o częstotliwości 20 MHz jak i 40 MHz. [0021] Jasne jest, że sterownik 20 może być wyposażony w układ niezbędny do zastosowania funkcji audio oraz funkcji

12 11 logicznych mobilnego terminalu 10. Na przykład, sterownik 20 może zawierać procesor do cyfrowej obróbki sygnałów, urządzenie mikroprocesorowe oraz różne przetworniki analogowo-cyfrowe i cyfrowo-analogowe i inne układy wspierające. Funkcje kontroli i przetwarzania terminala mobilnego 10 mogą być umieszczone pomiędzy tymi urządzeniami zgodnie z ich możliwościami. Zatem sterownik 20 może być również wyposażony w funkcję umożliwiającą konwolucyjne kodowanie i przeplatanie wiadomości i danych przed modulacją i transmisją. Sterownik 20 może być dodatkowo wyposażony w wewnętrzny koder głosowy oraz wewnętrzny modem danych. Sterownik 20 może być przystosowany do ułatwiania transmisji sygnałów radiowych do innych STA lub AP, na przykład przez antenę 12, jak również do wykrywania sygnałów radiowych wysyłanych z innych STA, AP itp. Sterownik 20 może również ułatwiać skanowanie BSS i informować AP o statusie BSS na tym samym kanale lub kanale przyległym (kanałach przyległych) (tj. kanały dopuszczone w domenie regulacyjnej). Takie skanowanie STA wspiera także AP przy określaniu, czy środowisko BSS w jednym z przykładów wykonania może bezpiecznie funkcjonować w 20/40 MHz BSS. STA i/lub AP może przeprowadzić skanowanie dynamiczne lub bierne. Przed przeprowadzeniem skanowania określonego kanału, STA lub AP przełącza swoje radio na taki kanał. W przypadku skanowania dynamicznego, STA lub Punkt Dostępowy transmituje ramkę rozgłoszeniową, na co AP pracujące w takim kanale odpowiadają poprzez zasygnalizowanie swoich możliwości. W przypadku skanowania biernego AP lub STA monitoruje ruch i/lub sygnał radiowy w takim kanale dla stwierdzenia obecności urządzeń pracujących w takim kanale oraz określenia ich możliwości. AP

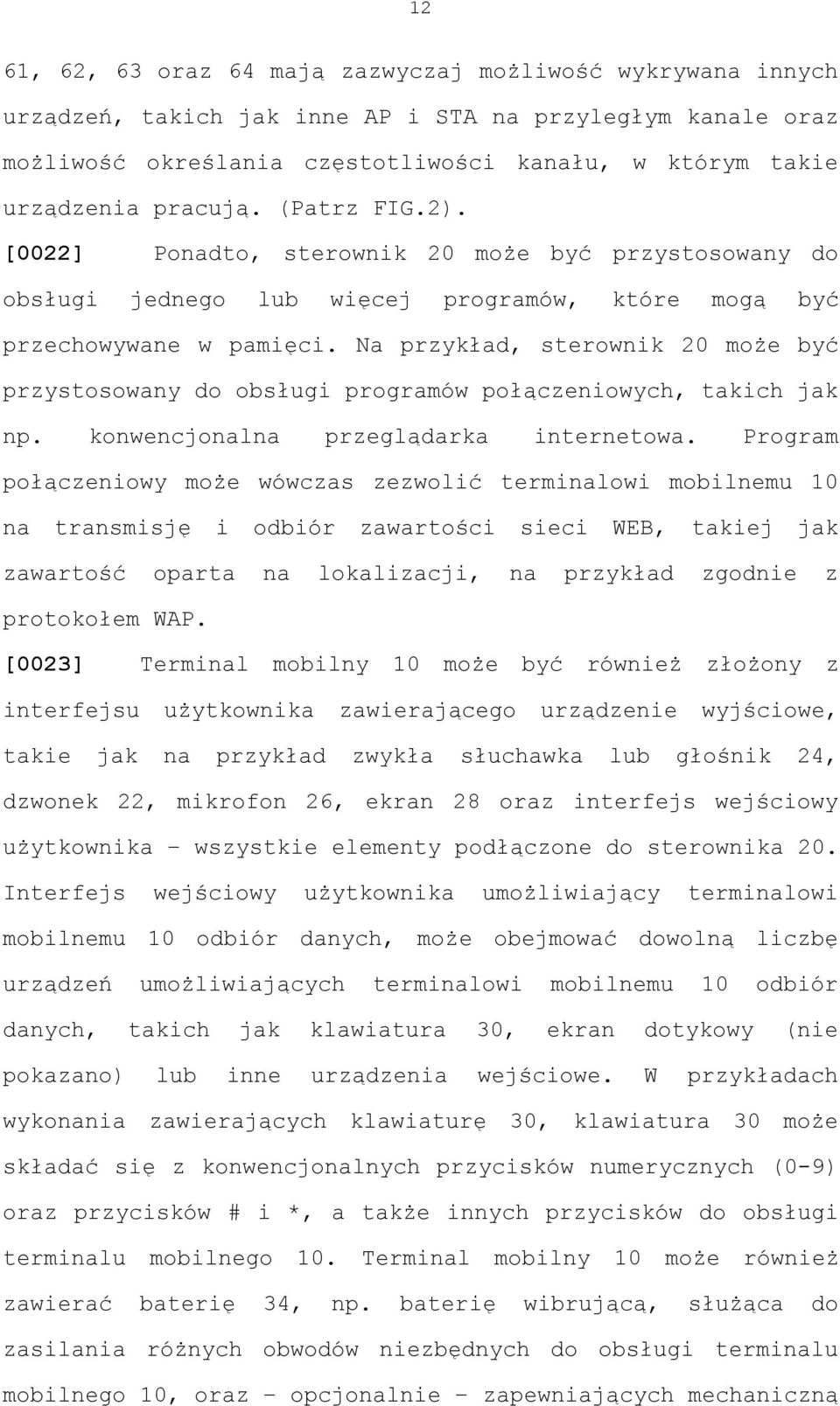

13 12 61, 62, 63 oraz 64 mają zazwyczaj możliwość wykrywana innych urządzeń, takich jak inne AP i STA na przyległym kanale oraz możliwość określania częstotliwości kanału, w którym takie urządzenia pracują. (Patrz FIG.2). [0022] Ponadto, sterownik 20 może być przystosowany do obsługi jednego lub więcej programów, które mogą być przechowywane w pamięci. Na przykład, sterownik 20 może być przystosowany do obsługi programów połączeniowych, takich jak np. konwencjonalna przeglądarka internetowa. Program połączeniowy może wówczas zezwolić terminalowi mobilnemu 10 na transmisję i odbiór zawartości sieci WEB, takiej jak zawartość oparta na lokalizacji, na przykład zgodnie z protokołem WAP. [0023] Terminal mobilny 10 może być również złożony z interfejsu użytkownika zawierającego urządzenie wyjściowe, takie jak na przykład zwykła słuchawka lub głośnik 24, dzwonek 22, mikrofon 26, ekran 28 oraz interfejs wejściowy użytkownika wszystkie elementy podłączone do sterownika 20. Interfejs wejściowy użytkownika umożliwiający terminalowi mobilnemu 10 odbiór danych, może obejmować dowolną liczbę urządzeń umożliwiających terminalowi mobilnemu 10 odbiór danych, takich jak klawiatura 30, ekran dotykowy (nie pokazano) lub inne urządzenia wejściowe. W przykładach wykonania zawierających klawiaturę 30, klawiatura 30 może składać się z konwencjonalnych przycisków numerycznych (0-9) oraz przycisków # i *, a także innych przycisków do obsługi terminalu mobilnego 10. Terminal mobilny 10 może również zawierać baterię 34, np. baterię wibrującą, służąca do zasilania różnych obwodów niezbędnych do obsługi terminalu mobilnego 10, oraz opcjonalnie zapewniających mechaniczną

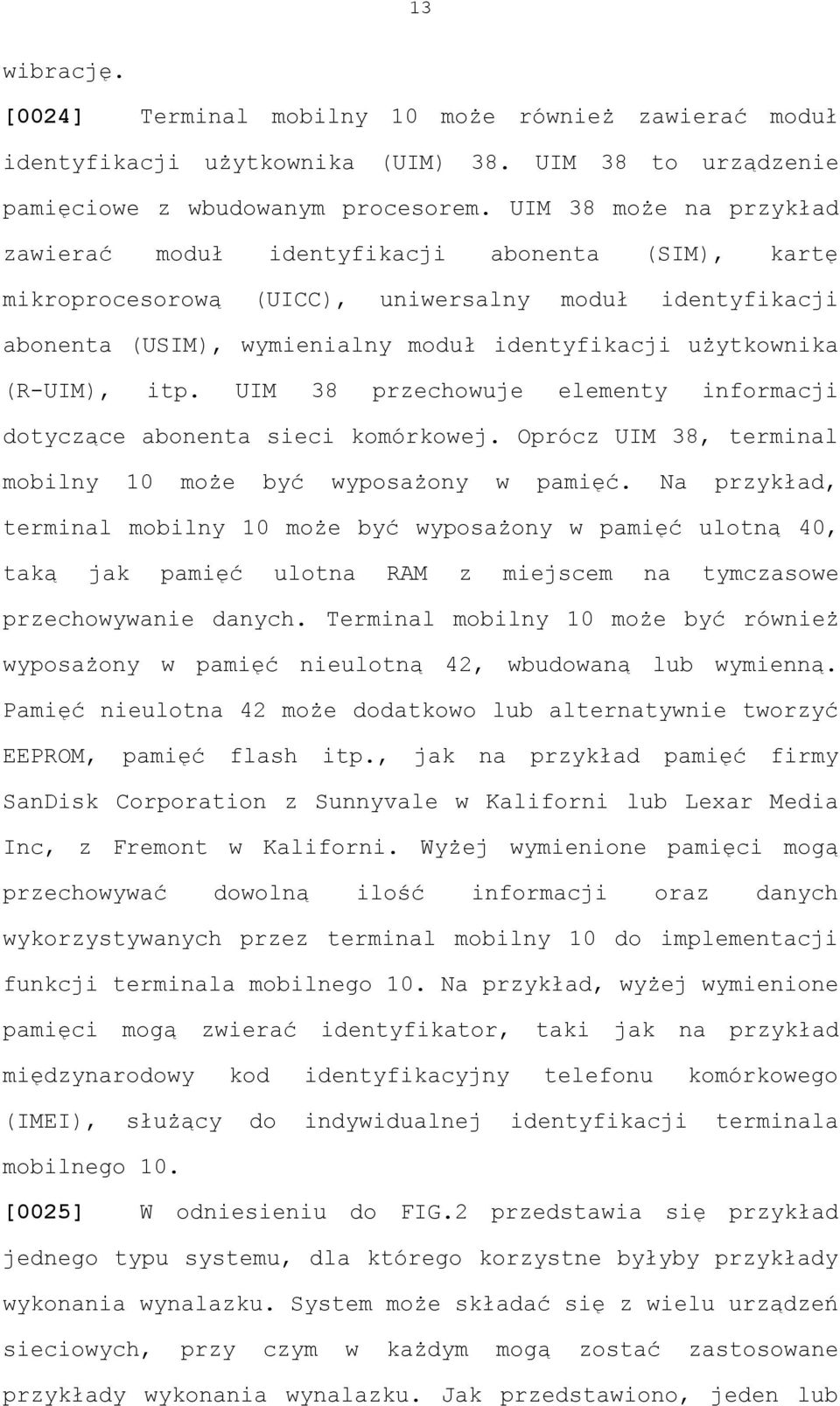

14 13 wibrację. [0024] Terminal mobilny 10 może również zawierać moduł identyfikacji użytkownika (UIM) 38. UIM 38 to urządzenie pamięciowe z wbudowanym procesorem. UIM 38 może na przykład zawierać moduł identyfikacji abonenta (SIM), kartę mikroprocesorową (UICC), uniwersalny moduł identyfikacji abonenta (USIM), wymienialny moduł identyfikacji użytkownika (R-UIM), itp. UIM 38 przechowuje elementy informacji dotyczące abonenta sieci komórkowej. Oprócz UIM 38, terminal mobilny 10 może być wyposażony w pamięć. Na przykład, terminal mobilny 10 może być wyposażony w pamięć ulotną 40, taką jak pamięć ulotna RAM z miejscem na tymczasowe przechowywanie danych. Terminal mobilny 10 może być również wyposażony w pamięć nieulotną 42, wbudowaną lub wymienną. Pamięć nieulotna 42 może dodatkowo lub alternatywnie tworzyć EEPROM, pamięć flash itp., jak na przykład pamięć firmy SanDisk Corporation z Sunnyvale w Kaliforni lub Lexar Media Inc, z Fremont w Kaliforni. Wyżej wymienione pamięci mogą przechowywać dowolną ilość informacji oraz danych wykorzystywanych przez terminal mobilny 10 do implementacji funkcji terminala mobilnego 10. Na przykład, wyżej wymienione pamięci mogą zwierać identyfikator, taki jak na przykład międzynarodowy kod identyfikacyjny telefonu komórkowego (IMEI), służący do indywidualnej identyfikacji terminala mobilnego 10. [0025] W odniesieniu do FIG.2 przedstawia się przykład jednego typu systemu, dla którego korzystne byłyby przykłady wykonania wynalazku. System może składać się z wielu urządzeń sieciowych, przy czym w każdym mogą zostać zastosowane przykłady wykonania wynalazku. Jak przedstawiono, jeden lub

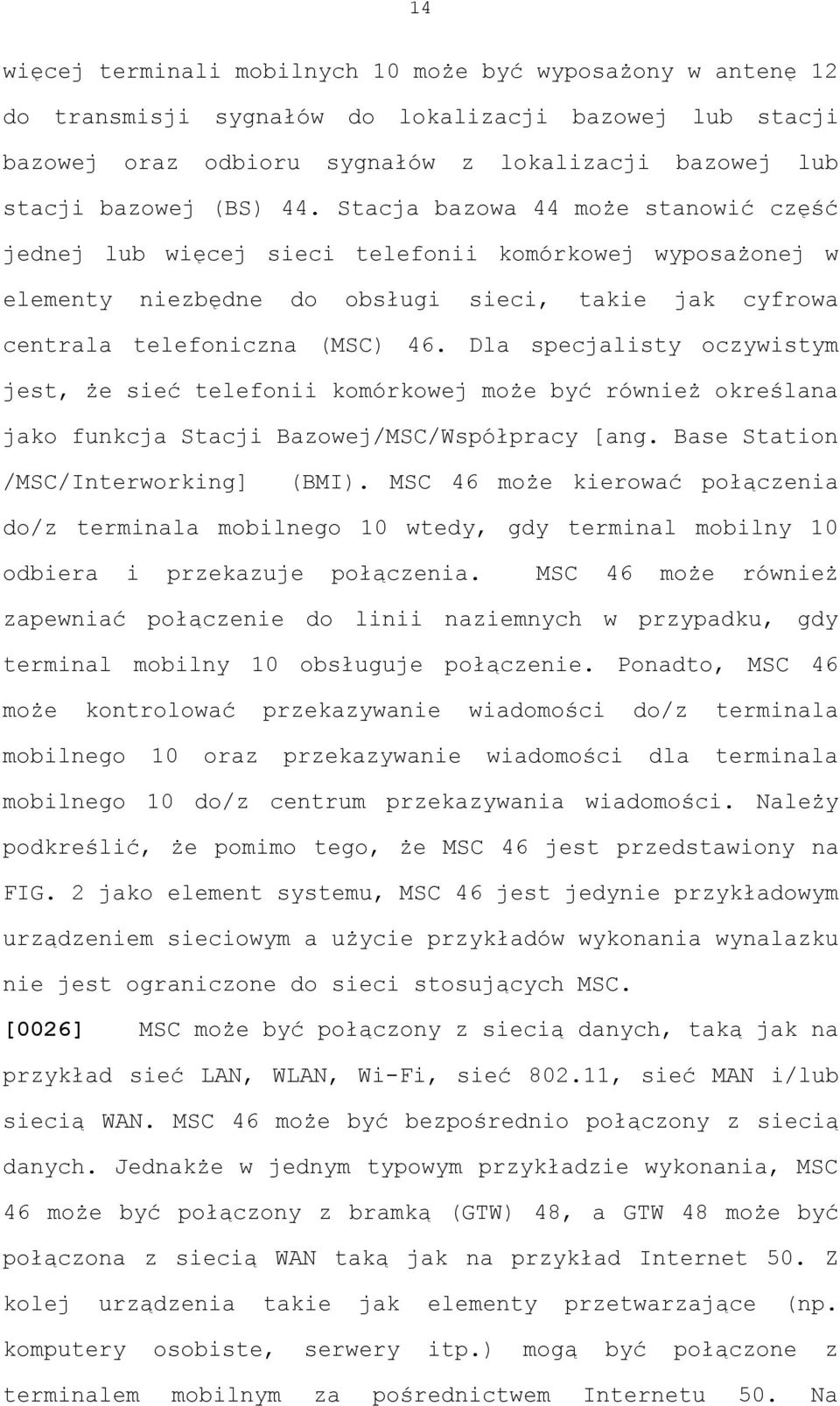

15 14 więcej terminali mobilnych 10 może być wyposażony w antenę 12 do transmisji sygnałów do lokalizacji bazowej lub stacji bazowej oraz odbioru sygnałów z lokalizacji bazowej lub stacji bazowej (BS) 44. Stacja bazowa 44 może stanowić część jednej lub więcej sieci telefonii komórkowej wyposażonej w elementy niezbędne do obsługi sieci, takie jak cyfrowa centrala telefoniczna (MSC) 46. Dla specjalisty oczywistym jest, że sieć telefonii komórkowej może być również określana jako funkcja Stacji Bazowej/MSC/Współpracy [ang. Base Station /MSC/Interworking] (BMI). MSC 46 może kierować połączenia do/z terminala mobilnego 10 wtedy, gdy terminal mobilny 10 odbiera i przekazuje połączenia. MSC 46 może również zapewniać połączenie do linii naziemnych w przypadku, gdy terminal mobilny 10 obsługuje połączenie. Ponadto, MSC 46 może kontrolować przekazywanie wiadomości do/z terminala mobilnego 10 oraz przekazywanie wiadomości dla terminala mobilnego 10 do/z centrum przekazywania wiadomości. Należy podkreślić, że pomimo tego, że MSC 46 jest przedstawiony na FIG. 2 jako element systemu, MSC 46 jest jedynie przykładowym urządzeniem sieciowym a użycie przykładów wykonania wynalazku nie jest ograniczone do sieci stosujących MSC. [0026] MSC może być połączony z siecią danych, taką jak na przykład sieć LAN, WLAN, Wi-Fi, sieć , sieć MAN i/lub siecią WAN. MSC 46 może być bezpośrednio połączony z siecią danych. Jednakże w jednym typowym przykładzie wykonania, MSC 46 może być połączony z bramką (GTW) 48, a GTW 48 może być połączona z siecią WAN taką jak na przykład Internet 50. Z kolej urządzenia takie jak elementy przetwarzające (np. komputery osobiste, serwery itp.) mogą być połączone z terminalem mobilnym za pośrednictwem Internetu 50. Na

16 15 przykład, jak wyjaśniono poniżej, elementy przetwarzające mogą zawierać jeden lub więcej elementów przetwarzających powiązanych z systemem obliczeniowym 52 (dwa pokazano na FIG. 2), serwerem pierwotnym 54 (jeden pokazano na FIG. 2) itp., jak opisano poniżej. [0027] BS 44 również może być połączona z pomocniczym węzłem sygnalizacyjnym (SGSN) 56 GPRS (General Packet Radio Service). SGSN 56 może wykonywać funkcje podobne do tych wykonywanych przez MSC 46 dla usług przełączania pakietów. Tak jak MSC 46, SGSN 56 może być połączony z siecią danych, taką jak np. Internet 50. SGSN 56 może być bezpośrednio połączony z siecią danych. Jednakże w bardziej typowym przykładzie wykonania SGSN 56 może być połączony z rdzeniową siecią przełączania pakietów, taką jak sieć rdzeniowa GPRS 58. Rdzeniowa sieć przełączania pakietów może być następnie połączona z inną GTW 48, taką jak węzeł pomocniczy GTW GPRS (GGSN) 60, a GGSN 60 może być połączony z Internetem 50. Ponadto, poza GGSN 60, z GTW 48 może być również połączona rdzeniowa sieć przełączania pakietów. Ponadto GGSN 60 może być połączony z centrum wiadomości. Pod tym względem GGSN 60 oraz SGSN 56, podobnie jak MSC 46, mogą sterować przesyłanie wiadomości, takich jak wiadomości MMS. GGSN 60 i SGSN 56 mogą również sterować przesyłaniem wiadomości dla terminala mobilnego 10 do i z centrum wiadomości. [0028] Ponadto, poprzez połączenie SGSN 56 do sieci rdzeniowej GPRS 58 i GGSN 60, urządzenia takie jak system komputerowy 52 i/lub serwer pierwotny 54 mogą być połączone z terminalem mobilnym 10 za pośrednictwem Internetu 50, SGSN 56 oraz GGSN 60. Pod tym względem urządzenia takie jak system komputerowy 52 i/lub serwer pierwotny 54 mogą komunikować się

17 16 z terminalem mobilnym 10 za pośrednictwem SGSN 56, sieci rdzeniowej GPRS 58 oraz GGSN 60. Poprzez bezpośrednie lub pośrednie połączenie terminali mobilnych 10 i innych urządzeń (np. system komputerowy 52, serwer pierwotny 54, itp.) z Internetem 50, terminale mobilne 10 mogą komunikować się ze sobą oraz innymi urządzeniami zgodnie z protokołem http dla wykonywania różnych funkcji terminali mobilnych 10. [0029] Pomimo tego, że nie każdy element każdej sieci telefonii komórkowej został pokazany i opisany w opisie, należy przyjąć, że terminal mobilny 10 może zostać połączony z jedną siecią lub dowolną liczbą różnych sieci za pośrednictwem BS 44. Pod tym względem, sieć (sieci) mogą obsługiwać komunikację zgodnie z dowolną liczbą protokołów komunikacji mobilnej pierwszej generacji (1G), drugiej generacji (2G), 2.5G, trzeciej generacji (3G) i/lub przyszłych protokółów komunikacji mobilnej. Na przykład, jedna lub więcej sieci może obsługiwać komunikację zgodnie z protokołami komunikacji bezprzewodowej 2G IS-136 (TD-MA), GSM oraz IS-95 (CDMA). Również, na przykład, jedna lub więcej sieci może obsługiwać komunikację zgodnie z protokołami komunikacji bezprzewodowej GPRS 2.5G, EDGE (ang. Enhanced Data GSM Environment) lub innymi. Ponadto, na przykład, jedna lub więcej sieci może obsługiwać komunikację zgodnie z protokołami komunikacji bezprzewodowej 3G, takimi jak sieć UMTS (ang. Universal Mobile Telephone System) korzystającej z technologii dostępu do sieci radiowej WCDMA (ang. Wideband Code Division Mltiple Access). Przykłady wykonania wynalazku mogą być również korzystne dla niektórych wąskopasmowych AMPS (NAMPS), a także sieci TACS (ang. Total Access Communication System), jak również mobilnych stacji dualnych

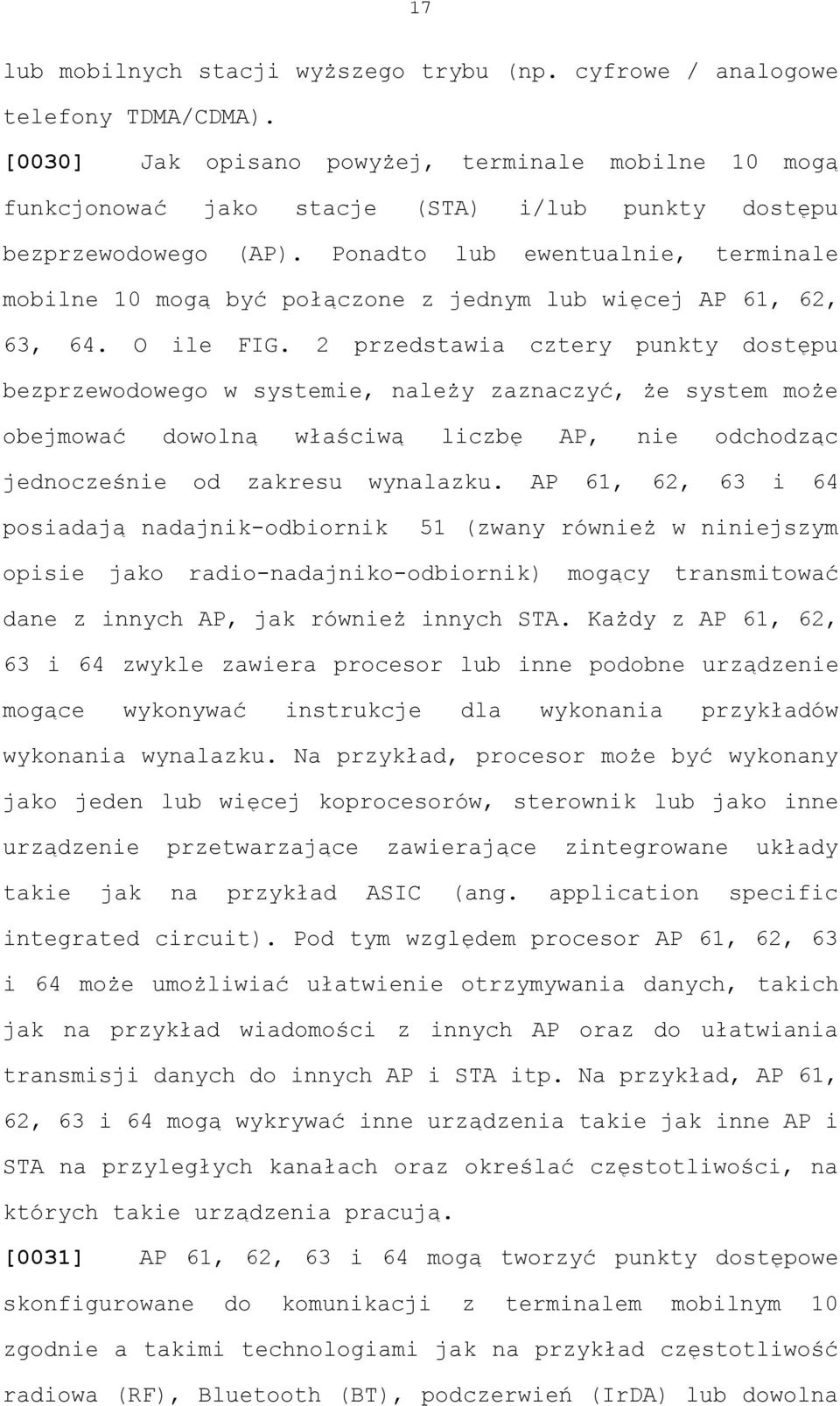

18 17 lub mobilnych stacji wyższego trybu (np. cyfrowe / analogowe telefony TDMA/CDMA). [0030] Jak opisano powyżej, terminale mobilne 10 mogą funkcjonować jako stacje (STA) i/lub punkty dostępu bezprzewodowego (AP). Ponadto lub ewentualnie, terminale mobilne 10 mogą być połączone z jednym lub więcej AP 61, 62, 63, 64. O ile FIG. 2 przedstawia cztery punkty dostępu bezprzewodowego w systemie, należy zaznaczyć, że system może obejmować dowolną właściwą liczbę AP, nie odchodząc jednocześnie od zakresu wynalazku. AP 61, 62, 63 i 64 posiadają nadajnik-odbiornik 51 (zwany również w niniejszym opisie jako radio-nadajniko-odbiornik) mogący transmitować dane z innych AP, jak również innych STA. Każdy z AP 61, 62, 63 i 64 zwykle zawiera procesor lub inne podobne urządzenie mogące wykonywać instrukcje dla wykonania przykładów wykonania wynalazku. Na przykład, procesor może być wykonany jako jeden lub więcej koprocesorów, sterownik lub jako inne urządzenie przetwarzające zawierające zintegrowane układy takie jak na przykład ASIC (ang. application specific integrated circuit). Pod tym względem procesor AP 61, 62, 63 i 64 może umożliwiać ułatwienie otrzymywania danych, takich jak na przykład wiadomości z innych AP oraz do ułatwiania transmisji danych do innych AP i STA itp. Na przykład, AP 61, 62, 63 i 64 mogą wykrywać inne urządzenia takie jak inne AP i STA na przyległych kanałach oraz określać częstotliwości, na których takie urządzenia pracują. [0031] AP 61, 62, 63 i 64 mogą tworzyć punkty dostępowe skonfigurowane do komunikacji z terminalem mobilnym 10 zgodnie a takimi technologiami jak na przykład częstotliwość radiowa (RF), Bluetooth (BT), podczerwień (IrDA) lub dowolna

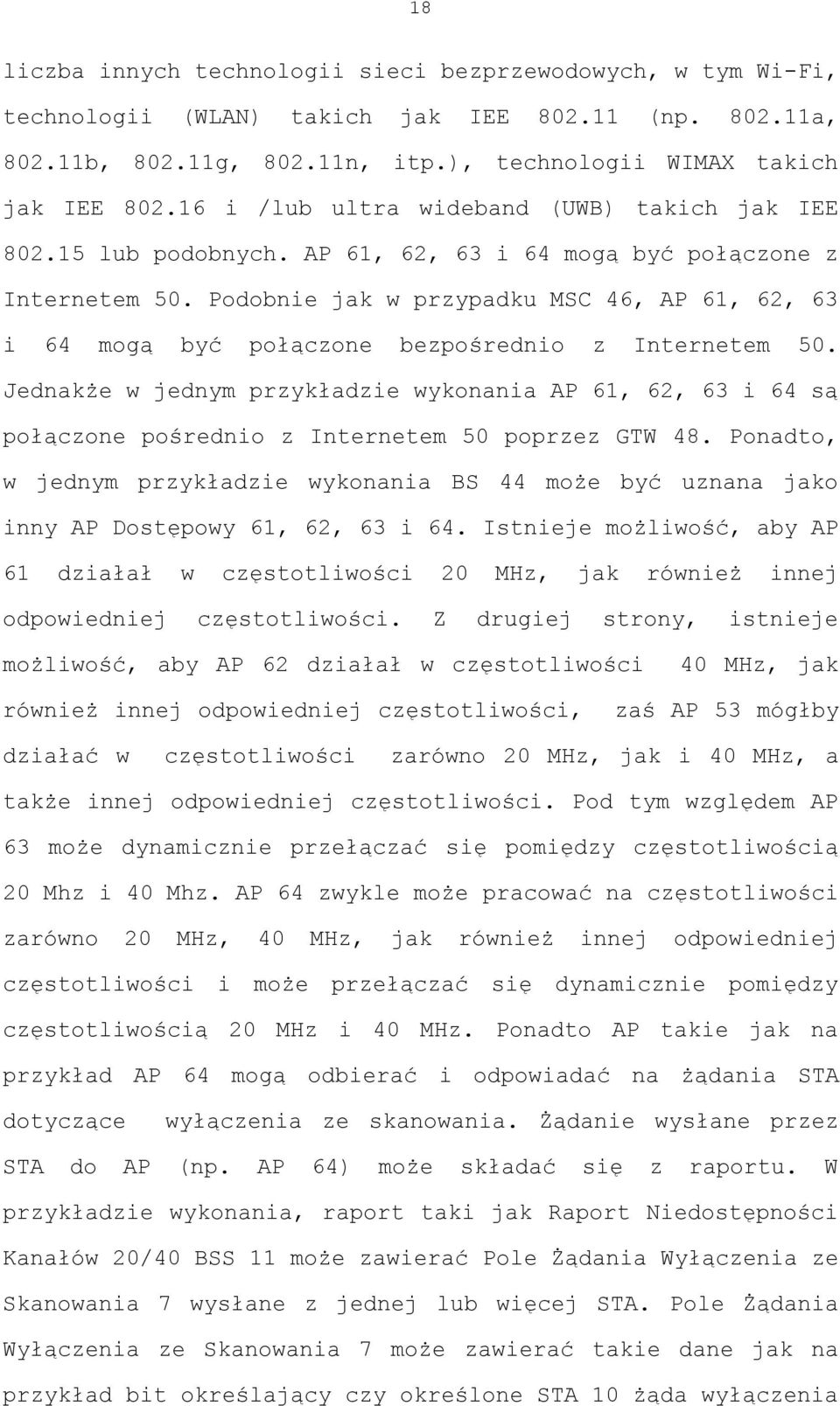

19 18 liczba innych technologii sieci bezprzewodowych, w tym Wi-Fi, technologii (WLAN) takich jak IEE (np a, b, g, n, itp.), technologii WIMAX takich jak IEE i /lub ultra wideband (UWB) takich jak IEE lub podobnych. AP 61, 62, 63 i 64 mogą być połączone z Internetem 50. Podobnie jak w przypadku MSC 46, AP 61, 62, 63 i 64 mogą być połączone bezpośrednio z Internetem 50. Jednakże w jednym przykładzie wykonania AP 61, 62, 63 i 64 są połączone pośrednio z Internetem 50 poprzez GTW 48. Ponadto, w jednym przykładzie wykonania BS 44 może być uznana jako inny AP Dostępowy 61, 62, 63 i 64. Istnieje możliwość, aby AP 61 działał w częstotliwości 20 MHz, jak również innej odpowiedniej częstotliwości. Z drugiej strony, istnieje możliwość, aby AP 62 działał w częstotliwości 40 MHz, jak również innej odpowiedniej częstotliwości, zaś AP 53 mógłby działać w częstotliwości zarówno 20 MHz, jak i 40 MHz, a także innej odpowiedniej częstotliwości. Pod tym względem AP 63 może dynamicznie przełączać się pomiędzy częstotliwością 20 Mhz i 40 Mhz. AP 64 zwykle może pracować na częstotliwości zarówno 20 MHz, 40 MHz, jak również innej odpowiedniej częstotliwości i może przełączać się dynamicznie pomiędzy częstotliwością 20 MHz i 40 MHz. Ponadto AP takie jak na przykład AP 64 mogą odbierać i odpowiadać na żądania STA dotyczące wyłączenia ze skanowania. Żądanie wysłane przez STA do AP (np. AP 64) może składać się z raportu. W przykładzie wykonania, raport taki jak Raport Niedostępności Kanałów 20/40 BSS 11 może zawierać Pole Żądania Wyłączenia ze Skanowania 7 wysłane z jednej lub więcej STA. Pole Żądania Wyłączenia ze Skanowania 7 może zawierać takie dane jak na przykład bit określający czy określone STA 10 żąda wyłączenia

20 19 ze skanowania, które szczegółowo opisano poniżej. Ponadto, AP 64 w jednym z przykładów wykonania mogą wysłać jednej lub więcej STA, które wysłały do AP 64 element Raportu Niedostępności Kanałów 20/40 BSS 11 zawierający Pole Żądania Wyłączenia ze Skanowania 7, Ramkę Odpowiedzi na Żądanie Wyłączenia ze Skanowania 8 zawierającą różne pola, z których jedno jest Polem Odpowiedzi na Żądanie Wyłączenia ze Skanowania. (Patrz FIG. 7). Pole Odpowiedzi na Żądanie Wyłączenia ze Skanowania Ramki Odpowiedzi na Wyłączenie ze Skanowania 8 może zawierać dane, takie jak jeden lub więcej bitów określających, czy STA może (mogą) być wyłączone ze skanowania, co omówiono szczegółowo poniżej. (Patrz FIG. 5A). AP 61, 62, 63 i 64 oraz STA 10 mogą tworzyć jeden lub więcej BSS. Jeden lub więcej AP może działać jako główny AP (np. AP 64) dla kontroli STA z określonym BSS. Poprzez bezpośrednie lub pośrednie połączenie terminali mobilnych 10 i systemu komputerowego 52, serwera pierwotnego 54 i/lub dowolnej liczby innych urządzeń do Internetu 50, terminale mobilne 10 mogą komunikować się ze sobą, systemem komputerowym itd. aby wykonywać różne funkcje terminali mobilnych 10, takie jak transmisja danych, zawartości itp. do systemu komputerowego 52 i/lub otrzymywanie zawartości, danych itp. z systemu komputerowego 52. W opisie wyrazy dane, zawartość, informacje oraz podobne określenia mogą być używane zamiennie w odniesieniu do danych nadających się do transmisji, odbioru i/lub przechowywania zgodnie z przykładami wykonania wynalazku. W związku z powyższym, użycie któregokolwiek z wyżej wymienionych określeń nie może być interpretowane jako ograniczające zakres wynalazku. [0032] Mimo tego, że nie uwzględniono tego na FIG. 2,

21 20 oprócz lub zamiast łączenia terminala mobilnego 10 z systemem komputerowym 52 przez Internet 50, terminal mobilny 10 i system komputerowy 52 mogą być połączone ze sobą i komunikować się na przykład zgodnie z RF, BT, Irda lub dowolną liczbą innych technologii przewodowych lub bezprzewodowych, w tym LAN, WLAN, WiMAX, i/lub UWB. Jeden lub więcej systemów komputerowych 52 może dodatkowo lub ewentualnie zawierać pamięć usuwalną mogącą przechowywać zawartość, która może być następnie przetransferowana do terminala mobilnego 10. Ponadto, terminal mobilny 10 może być połączony z jednym lub więcej urządzeniami elektronicznymi, takimi jak drukarki, projektory cyfrowe i/lub urządzenia do przechwytywania, generowania i przechowywania multimediów (np. inne terminale). Podobnie jak ma to miejsce w przypadku systemów komputerowych 52, terminal mobilny 10 może być skonfigurowany do komunikacji z przenośnymi urządzeniami elektronicznymi zgodnie z takimi technologiami jak na przykład RF, BT, IrDA lub dowolną liczba innych technologii przewodowych i bezprzewodowych, w tym USB, LAN, WLAN, WiMAX i/lub UWB. [0033] Poniżej przedstawia się opis przykładu wykonania w odniesieniu do FIG. 3, na którym przedstawiono określone elementy systemu do oddzielania ustawień sprzętowych od oprogramowania. System przedstawiony na FIG. 3 może być zastosowany w terminalu mobilnym 10 przedstawionym na FIG. 1 lub w urządzeniach sieciowych przedstawionych na FIG 32. Jednakże należy zauważyć, że system przedstawiony na FIG. 3 może być zastosowany w szeregu innych urządzeń, zarówno mobilnych, jak i stacjonarnych, w związku z czym przykłady wykonania wynalazku nie powinny być ograniczone do

22 21 zastosowania w urządzeniach takich jak terminale mobilne 10 przedstawione na FIG. 1 i 2 lub urządzeniach sieciowych przedstawionych na FIG. 2. [0034] Odnosząc się z kolei do FIG. 3A, 3B, 3C i 3D, przedstawiono systemy BSS wspomagające urządzenia działające w częstotliwości 20 MHz, 40 MHz oraz zarówno 20 MHz i 40 MHz. System i BSS przedstawione na FIG. 3A obejmują AP 61, STA 10 i AP 63. Jak opisano powyżej, Wersja Robocza Draft 3.0 TGn obejmuje mechanizm, dzięki któremu BSS może zostać skonfigurowany do działania w trybie 40 MHz. Zgodnie z Wersją Roboczą Draft 3.0 TGn, w przypadku, gdy AP może działać w trybie 40 MHz, możliwe jest to wyłącznie gdy spełniony zostanie poniższy warunek. Mianowicie, brak informacji z STA zdolnych do działania na częstotliwości 40 MHz w odpowiednim BSS, dotyczących wyników skanowania przeprowadzonego przez STA, w którym istnieją AP skonfigurowane na przyległych kanałach (tj. przyległych do kanału, na którym funkcjonuje AP określonych STA) mogące działać wyłącznie w częstotliwości 20 MHz. Na FIG. 3A, STA 10 (która może działać również jako AP) może wykryć sygnał radiowy z AP, takiego jak na przykład AP 61 działającego na częstotliwości 20 MHz w przyległym kanale, zaś AP 61 może poinformować swój AP (tj. AP 10) o obecności AP 61 w przyległym kanale. Sygnał radiowy może zawierać dane takie jak sygnały z AP 61, dzięki którym oznajmia swoją obecność STA 10. W związku z tym, że AP 61 działa na przyległym kanale wyłącznie na częstotliwości 20 MHz, AP 10 musi działać na częstotliwości 20 MHz, a nie 40 MHz, aby pozostać w zgodzie z Wersją Roboczą Draft 3.0 TGn, mimo tego, że AP 10 w jednym z przykładów wykonania może działać zarówno na częstotliwości 20 MHZ, jak i 40 MHz.

23 22 [0035] Jak przedstawiono na FIG. 3B, system i BSS zawiera AP 61, STA 10 działającą na częstotliwości 20 MHz, STA działającą na częstotliwości 20 MHz i/lub 40 MHz, AP 63, STA 10 (określaną również w niniejszym opisie jako STA A), które mogą wykrywać transfer danych w przyległym kanale do/z innej STA 10 (określanej również w niniejszym opisie jako STA C) działającej na częstotliwości 20 MHz. STA A może informować swój AP 63 o obecności STA C działającej w częstotliwości 20 MHz w przyległym kanale. W tym przypadku AP 63 musi działać na częstotliwości 20 MHz w związku z tym, że STA C działa w przyległym kanale na częstotliwości 20 MHz zgodnie z Wersją Roboczą Draft 3.0 TGn. [0036] Odnosząc się do FIG. 3C, system i BSS zawierają AP 61 i AP 10. Dlatego też, należy podkreślić, że AP takie jak AP 10, przed podjęciem decyzji o skonfigurowaniu swojej sieci do działania w trybie 40 MHz może również przeprowadzić skanowanie dla sprawdzenia, czy w przyległych kanałach znajdują się jakieś AP, takie jak na przykład AP 61, nie mogące działać w trybie 40 MHz. Ponieważ AP 10 wykrywa sygnał radiowy (np. zaznaczony strzałkami na FIG. 3A-3D) z AP 61 określający, że AP 61 znajduje się w przyległym kanale działającym wyłącznie na częstotliwości 20 MHz, AP 10 nie może działać na częstotliwości 40 MHz, o ile ma działać zgodnie z Wersją Roboczą Draft 3.0 TGn. [0037] Jak przedstawiono na FIG. 3D, system i BSS zawierają AP 61, STA 10 i AP 10. AP 10 może wykrywać transfer danych w przyległym kanale z STA 10 działającej na częstotliwości 20 MHz. Biorąc to pod uwagę, AP 10 nie mógłby działać na częstotliwości 40 MHz, o ile miałby działać zgodnie z Wersją Roboczą Draft 3.0 TGn. Jednym z powodów, dla

24 23 którego AP 10 w jednym z przykładów wykonania nie mógłby skonfigurować BSS do takiego działania jest to, że jeśli przełączy się na tryb 40 MHz, to następnie wymaga użycia 20 MHz (razem z dotychczasowym kanałem 20 MHz) przyległego kanału, na którym odbywa się już ruch (np. inny AP korzysta z tego 20 MHz kanału), co mógłoby na przykład stworzyć problem QoS lub problem związany ze zużyciem energii dla STA używających przyległych BSS. Biorąc pod uwagę obszar zasięgu AP oraz STA (np. na granicy pomiędzy obszarem zasięgu jej AP oraz przyległego AP) w BSS, AP może nie być w stanie wykryć wszystkich powstałych nakładek tego typu. Jednakże wykrycie minimalnej nakładki [ang. marginal overlap] przez AP może być korzystne. Dzieje się tak ponieważ w obszarze wystąpienia nakładki może nie być wielu STA z powodu mobilności dotychczasowych STA i/lub nowych STA używających BSS. W przypadku, gdy urządzeniem skanującym jest AP, może on nie być w stanie obsłużyć wymiany danych pomiędzy STA w BSS do czasu ukończenia operacji skanowania (ponieważ nadajnikoodbiornik AP jest przełączony na nowy kanał). Może być wymagany udział STA i w związku z tym wykrycie urządzeń na przyległych kanałach może być wykonane przez STA a nie przez AP. [0038] Należy podkreślić, że operacja skanowania, o której mowa powyżej wymaga zwykle od STA lub AP przełączenia ich określonych nadajniko-odbiorników (np. radio-nadajnikoodbiorników) na określony kanał i wykonania skanowania aktywnego, tj. wysłania żądania (np. transmisji) z zapytaniem, czy jakieś urządzenie używa w danej chwili kanału (we WLAN ten komunikat nosi nazwę Probe request ). W odpowiedzi na komunikat, jeśli jakiś AP używa kanału, wówczas

25 24 może odpowiedzieć (na przykład za pomocą Probe response), żeby zasygnalizować, że korzysta z kanału wraz z jego możliwościami (np. podkreślając, że może działać wyłącznie w trybie 20 MHz i nie może obsługiwać trybu 40 MHz lub że jest urządzeniem starszego typu). Należy również podkreślić, że operacja skanowania może wymagać od STA lub AP przełączenia ich nadajniko-odbiorników (np. radio-nadajniko-odbiorników) na określony kanał i wykonania biernego skanowania monitorującego jakikolwiek ruch na kanale oraz transmisję sygnału radiowego AP. Ponieważ AP wspiera ruch wchodzący do STA w jego sieci, AP nie ma zwykle możliwości przełączenia swojego nadajnik-odbiornikka na innych kanał. To znaczy, że zwykle nie ma możliwości, aby AP przestał obsługiwać STA z nim powiązane i sam wykonał skanowanie. Zamiast tego, AP może polegać na informacjach otrzymanych od STA dla podjęcia decyzji o konfiguracji do trybu 40 MHz (tj. częstotliwości 40 MHz). Obecna Wersja Robocza Draft 3.0 TGn nie wymaga od AP przeprowadzenia skanowania. [0039] Wersja Robocza Draft 3.0 TGn sugeruje, aby STA mogąca działać na częstotliwości 40 MHZ była wyłączana ze skanowania w przypadku, gdy natężenie ruchu skierowanego do/z STA jest poniżej określonego progu. Standard Wersji Roboczej Draft 3.0 TGn określa Minimalną, Maksymalną i domyślna Wartość progu (np. PRÓG_AKTYWNOŚCI). Jednakże to wyłączenie może prowadzić do sytuacji, w której AP może nie mieć wystarczających informacji o przyległych kanałach, ponieważ będzie otrzymywać informacje o BSS od STA podczas skanowania. Jak opisano powyżej, STA zwykle mają najlepszą możliwość uzyskiwania informacji na temat przyległych kanałów i może zdarzyć się tak, że AP używający trybu 40 MHz wpłynie

26 25 na ruch w przyległych kanałach. Na przykład, w przypadku gdy przyległa sieć obsługuje wyłącznie częstotliwość 20 MHz, wówczas te urządzenia działające na częstotliwości 20 MHz nie są w stanie zrozumieć ruchu przychodzącego z nakładającej się transmisji 40 MHz, co wpływa negatywnie na ich QoS. Niektóre z tych urządzeń działających na częstotliwości 20 MHz mogą być urządzeniami starszego typu (np b, i g), wprowadzonymi wcześniej do systemu lub sieci. [0040] Należy podkreślić, że istnieje możliwość, aby określony AP obniżył wartość swojego bieżącego PROGU_AKTYWNOŚCI i zmusił wiele STA do wykonania skanowania, o ile istnieje jakikolwiek (minimalny) ruch dla STA. Jednakże, to podejście może stworzyć zagrożenie szybszego wyczerpania się akumulatorów 40 MHz STA. Jednakże, w przypadku, gdy STA będące w stanie wykryć nakładający się kanał (np. z uwagi na ich pozycję /lokalizację w sieci) nie obsługują żadnego ruchu, wówczas pozostają wyłączone ze skanowania i AP nie otrzymują pożądanych informacji na temat nakładek. STA może wykryć ruch na przyległym kanale (kanałach) i jest kontrolowana przez inny AP. [0041] Przykłady wykonania wynalazku mogą to rozwiązać, ponieważ w przypadku, gdy STA w sieci, po przeprowadzeniu skanowania, jest w stanie przekazać AP informacje na temat kanału, których AP w danej chwili nie posiada. Wówczas taka STA z jednego z przykładów wykonania nie otrzyma zgody na wyłączenie jej ze skanowania, pomimo tego, że poziom aktywności (tj. natężenie ruchu skierowane do/od STA) jest poniżej progu PROGU_AKTYWNOŚCI. Innymi słowy, STA 10 przypisane do AP jako urządzenia 20/40 MHz po przypisaniu muszą przeprowadzić skanowanie. W wyniku skanowania, jeśli

27 26 STA transmituje element Raportu Niedostępności Kanałów 20/40 BSS, wówczas zastosowanie mają poniższe warunki. [0042] Na przykład, w przypadku tylko jednej STA 10, która zgłosiła, że na określonym kanale istnieją nieodpowiednie warunki do działania 20/40 MHz BSS, taka STA 10 nie jest wyłączona ze skanowania, mimo tego, że aktywność jest poniżej określonego progu. Ewentualnie, w przypadku wielu STA 10, które zgłosiły, że dany kanał nie nadaje się do użycia, takie STA 10 mogą otrzymać informację na temat tego, czy mogą być wyłączone ze skanowania, zgodnie z protokołem omówionym poniżej w odniesieniu do FIG. 4. [0043] Odnośnie Fig. 4, przedstawia się protokół żądania wyłączenia ze skanowania poprzez użycie Pola Żądania Wyłączenia ze Skanowania 7 zgodnie z przykładem wykonania wynalazku. Bardziej szczegółowo, Pole Żądania Wyłączenia ze Skanowania w jednym z przykładów wykonania może być włączone do elementu Raportu Niedostępności Kanałów 20/40 BSS, po to, aby STA 10 mogła zasygnalizować, czy wybiera możliwość wyłączenia ze skanowania, czy nie. Pole Żądania Wyłączenia ze Skanowania, które może być włączone do elementu Raportu Niedostępności Kanałów 20/40 BSS, zgodnie z przykładami wykonania może zawierać jednobajtowe pole, mianowicie Pole Żądania Wyłączenia ze Skanowania 8. STA 10 żądające wyłączenia ze skanowania mogą ustawić wartość bita pola Żądania Wyłączenia ze Skanowania na 1, w innych przypadkach wartość takiego bita może być ustawiona na 0, co oznacza brak żądań o wyłączenie ze skanowania. STA 10 może czekać na odpowiedź AP zawierająca ramkę z informacją, czy STA może zostać wyłączona ze skanowania. [0044] Dla zilustrowania, FIG. 5A stanowi schemat

28 27 przedstawiający format elementu Raportu Niedostępności Kanałów 20/40BSS 9 zgodnego z Wersją Roboczą Draft 3.0 TGn. Jak przedstawiono na FIG. 5A, element Raportu Niedostępności Kanałów 20/40 BSS 9 zawiera Element ID zawierający jeden oktet, oraz pole Długości, które jest zmienne i zależy od liczby kanałów zgłoszonych na Listę Kanałów. Element ID wskazuje, że jest to Element Raportu Niedostępności Kanałów 20/40 BSS. Minimalna wartość pola Długości wynosi 1, w oparciu o minimalną długość dla pola listy kanałów o wartości 0 oktetów. Raport Niedostępności Kanałów 20/40 BSS, według Wersji Roboczej Draft 3.0 TGn, zgłasza wyłącznie kanały dla pojedynczej klasy regulacyjnej oraz dla kanałów dopuszczonych w takiej klasie regulacyjnej. Wiele elementów Raportu Niedostępności Kanałów 20/40 BSS może być użytych do zgłaszania kanałów w więcej niż jednej klasie regulacyjnej. Lista Kanałów może zawierać zmienną liczbę oktetów, przy czym każdy oktet może opisywać pojedynczy numer kanału. FIG. 5B stanowi schemat przedstawiający format elementu Raportu Niedostępności Kanałów 20/40 BSS 11 posiadającego wszystkie pola elementu Niezgodności Kanałów 20/40 BSS 9, ale dodatkowo zawiera jeszcze Pole Żądania Wyłączenia ze Skanowania 7 zawierające jeden oktet, określający, czy STA 10 żąda wyłączenia ze skanowania, czy nie. Lista Kanałów elementu Niezgodności Kanałów 20/40 BSS 11 może zawierać listę kanałów, na których STA znalazła warunki nie-pozwalające na użycie 20/40 MHz BSS. [0045] Odnośnie FIG. 6A, przestawia się schemat sygnałowy zgodny ze standardem Wersji Roboczej Draft 3.0 TGn. Jak wynika z FIG. 6A, przy sygnalizacji 600, STA 10 może wysłać do AP (np. AP 63) element Raportu Niedostępności Kanałów

29 28 20/40 BSS 9, zaś przy sygnalizacji 605, AP (AP 63) może przesłać potwierdzenie (ACK) z powrotem do STA 10 zaznaczając, że otrzymany został element Raportu Niedostępności Kanałów 20/40 BSS 9. Na FIG. 6B, przedstawia się schemat sygnałowy dotyczący wysyłania elementu Niezgodności Kanałów 20/40 BSS 11 z Żądaniem wyłączenia ze skanowania 7 wysłanego z STA do AP, takiego jak na przykład AP 64, zgodnie z przykładami wykonania. Przy operacji sygnalizacyjnej 650, STA 10 może przesłać element Raportu Niedostępności Kanałów 20/40 BSS 11 z zestawem znaczników Żądania Wyłączenia ze Skanowania 3 do AP, na przykład AP 64. Przy operacji sygnalizacyjnej 655, AP takie jak na przykład AP 64 może przesłać do STA 10 potwierdzenie (ACK) otrzymania elementu Raportu Niedostępności Kanałów 20/40 BSS 11 wraz z zestawem znaczników Żądania wyłączenia ze skanowania 3 (np. bit o wartości 1). Przy sygnalizacji 660, AP taki jak na przykład AP 64 może przesłać w ramce Odpowiedzi na Żądanie Wyłączenia ze Skanowania 15 sygnał określający, czy STA 10 może być wyłączona ze skanowania, czy nie. (Patrz FIG. 7 i opis poniżej). Przy sygnalizacji 665, STA 10 może przesłać potwierdzenie (ACK) do AP (np. AP 64) stwierdzające, że AP otrzymał ramkę Odpowiedzi na Żądanie Wyłączenia ze Skanowania 15. [0046] Odnośnie FIG. 7, przedstawia się schemat ramki Odpowiedzi na Żądanie Wyłączenia ze Skanowania wysłanej z AP do jednej lub więcej STA, zgodnie z przykładem wykonania. Jak wynika z FIG. 7, ramka Odpowiedzi na Żądanie Wyłączenia ze Skanowania 8 może zawierać Pole Elementu ID, Pole Klasy Regulacyjnej oraz Pole Odpowiedzi na Żądanie Wyłączenia ze Skanowania. Pole długości w tym przykładzie wykonania jest

30 29 zmienne i zależy od liczby kanałów zgłoszonych do Listy Kanałów. Minimalna wartość pola długości wynosi 1 (w oparciu o minimalną długość dla pola listy kanałów o wartości 0 oktetów). Ramka Odpowiedzi na Żądanie Wyłączenia ze Skanowania 8 zwykle dotyczy kanałów dla pojedynczej klasy regulacyjnej oraz kanałów dopuszczonych w klasie regulacyjnej. Wiele Ramek Odpowiedzi na Żądanie Wyłączenia ze Skanowania może być użytych do zgłaszania danych dotyczących kanałów wielu klasach regulacyjnych. W tym przykładzie wykonania, pole klasy regulacyjnej może składać się z jednego oktetu. W przypadku, gdy AP taki jak na przykład AP 64 określa, że określona STA 10 może być wyłączona ze skanowania, Pole Odpowiedzi na Żądanie Wyłączenia ze Skanowania może zwierać bit o wartości 1. Z drugiej strony, w przypadku, gdy AP, takie jak AP 64 określa, że określone STA 10 nie może zostać wyłączona ze skanowania, Pole Odpowiedzi na Żądanie Wyłączenia ze Skanowania może zawierać bit o wartości 0 [0047] Odnośnie FIG. 8, przedstawia się wykres dotyczący jednej lub więcej reguł ustawiania Pola Odpowiedzi na Żądanie Wyłączenia ze Skanowania 5 Ramki Odpowiedzi na Żądanie Wyłączenia ze Skanowania 8. Może istnieć jedna lub więcej reguł w AP, na przykład AP 64 (lub dowolnym innym odpowiednim AP systemu przedstawionego na FIG. 2), które mogą być wykonywane przez procesor AP 64. Na przykład przy operacji 800 jedna lub więcej reguł może zostać określona i przechowana w pamięci (nie pokazano) AP 64 odnoszących się do ustawiania Pola Odpowiedzi na Żądanie Wyłączenia ze Skanowania 5 Ramki Odpowiedzi na Żądanie Wyłączenia ze Skanowania 8. Przy operacji 805, reguły mogą być ustalane i
