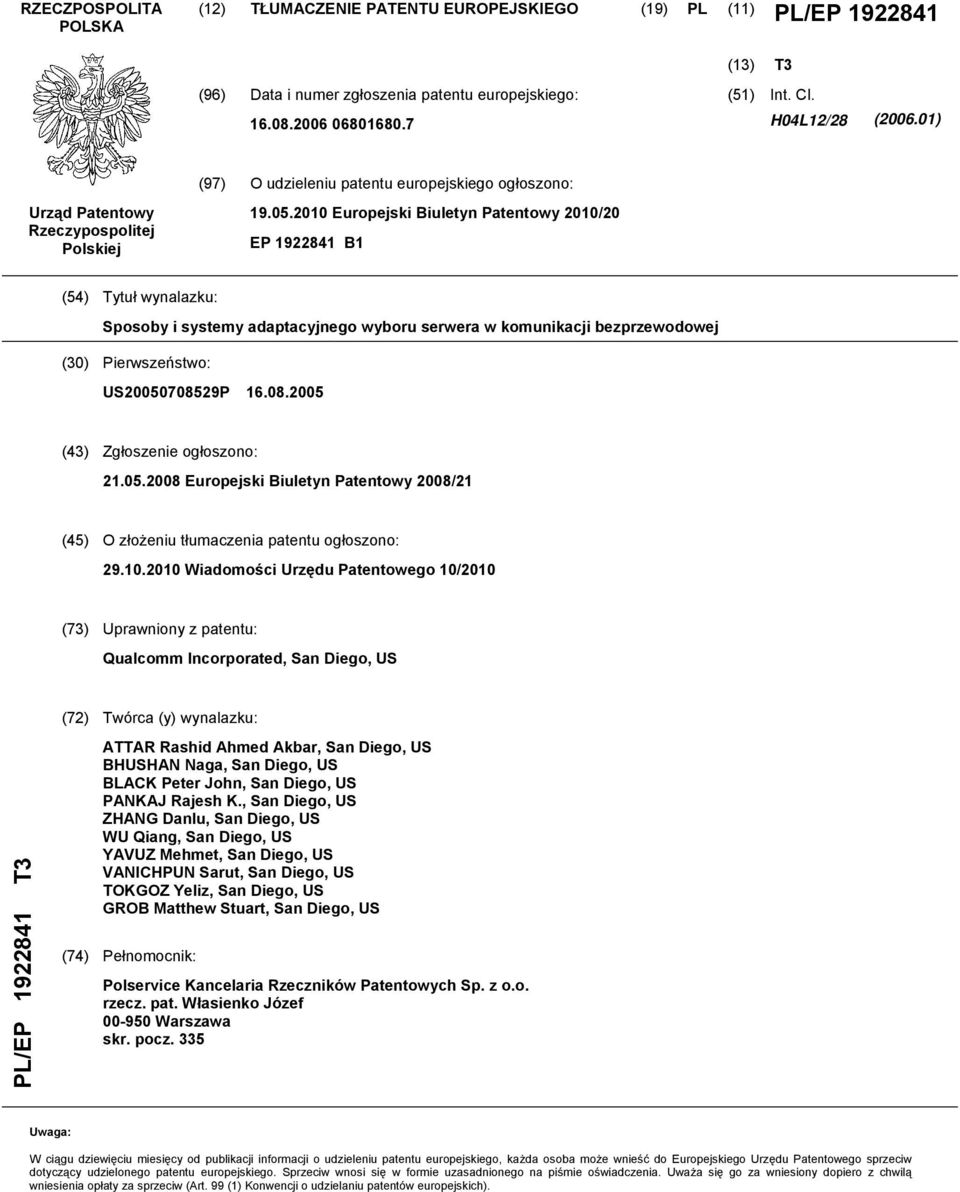

1 RZECZPOSPOLITA POLSKA (12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP (13) T3 (96) Data i numer zgłoszenia patentu europejskiego: (51) Int. Cl. H04L12/28 ( ) (97) O udzieleniu patentu europejskiego ogłoszono: Urząd Patentowy Rzeczypospolitej Polskiej Europejski Biuletyn Patentowy 2010/20 EP B1 (54) Tytuł wynalazku: Sposoby i systemy adaptacyjnego wyboru serwera w komunikacji bezprzewodowej (30) Pierwszeństwo: US P (43) Zgłoszenie ogłoszono: Europejski Biuletyn Patentowy 2008/21 (45) O złożeniu tłumaczenia patentu ogłoszono: Wiadomości Urzędu Patentowego 10/2010 (73) Uprawniony z patentu: Qualcomm Incorporated, San Diego, US (72) Twórca (y) wynalazku: PL/EP T3 ATTAR Rashid Ahmed Akbar, San Diego, US BHUSHAN Naga, San Diego, US BLACK Peter John, San Diego, US PANKAJ Rajesh K., San Diego, US ZHANG Danlu, San Diego, US WU Qiang, San Diego, US YAVUZ Mehmet, San Diego, US VANICHPUN Sarut, San Diego, US TOKGOZ Yeliz, San Diego, US GROB Matthew Stuart, San Diego, US (74) Pełnomocnik: Polservice Kancelaria Rzeczników Patentowych Sp. z o.o. rzecz. pat. Własienko Józef Warszawa skr. pocz. 335 Uwaga: W ciągu dziewięciu miesięcy od publikacji informacji o udzieleniu patentu europejskiego, każda osoba może wnieść do Europejskiego Urzędu Patentowego sprzeciw dotyczący udzielonego patentu europejskiego. Sprzeciw wnosi się w formie uzasadnionego na piśmie oświadczenia. Uważa się go za wniesiony dopiero z chwilą wniesienia opłaty za sprzeciw (Art. 99 (1) Konwencji o udzielaniu patentów europejskich).

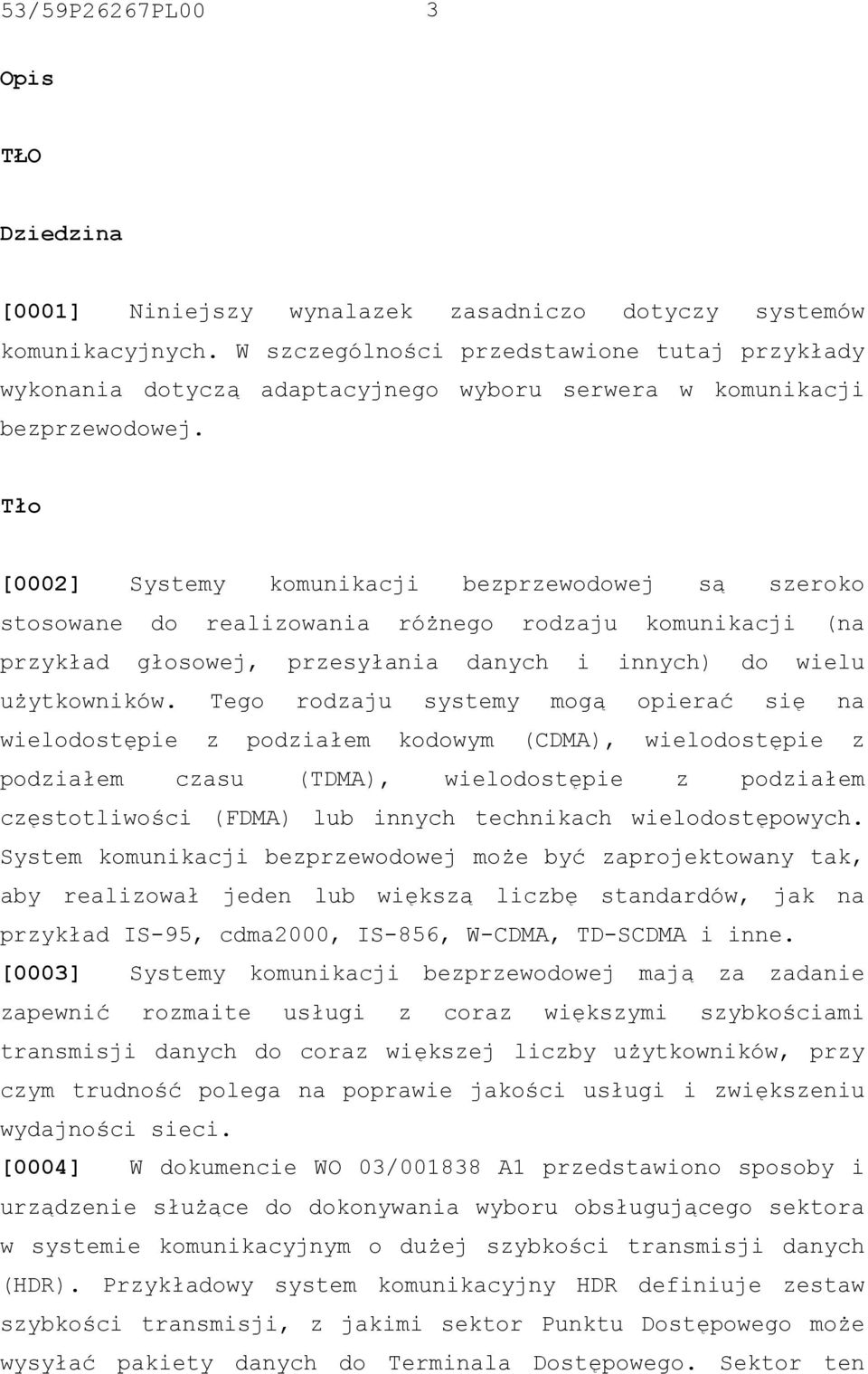

2 53/59P26267PL00 3 Opis TŁO Dziedzina [0001] Niniejszy wynalazek zasadniczo dotyczy systemów komunikacyjnych. W szczególności przedstawione tutaj przykłady wykonania dotyczą adaptacyjnego wyboru serwera w komunikacji bezprzewodowej. Tło [0002] Systemy komunikacji bezprzewodowej są szeroko stosowane do realizowania różnego rodzaju komunikacji (na przykład głosowej, przesyłania danych i innych) do wielu użytkowników. Tego rodzaju systemy mogą opierać się na wielodostępie z podziałem kodowym (CDMA), wielodostępie z podziałem czasu (TDMA), wielodostępie z podziałem częstotliwości (FDMA) lub innych technikach wielodostępowych. System komunikacji bezprzewodowej może być zaprojektowany tak, aby realizował jeden lub większą liczbę standardów, jak na przykład IS-95, cdma2000, IS-856, W-CDMA, TD-SCDMA i inne. [0003] Systemy komunikacji bezprzewodowej mają za zadanie zapewnić rozmaite usługi z coraz większymi szybkościami transmisji danych do coraz większej liczby użytkowników, przy czym trudność polega na poprawie jakości usługi i zwiększeniu wydajności sieci. [0004] W dokumencie WO 03/ A1 przedstawiono sposoby i urządzenie służące do dokonywania wyboru obsługującego sektora w systemie komunikacyjnym o dużej szybkości transmisji danych (HDR). Przykładowy system komunikacyjny HDR definiuje zestaw szybkości transmisji, z jakimi sektor Punktu Dostępowego może wysyłać pakiety danych do Terminala Dostępowego. Sektor ten

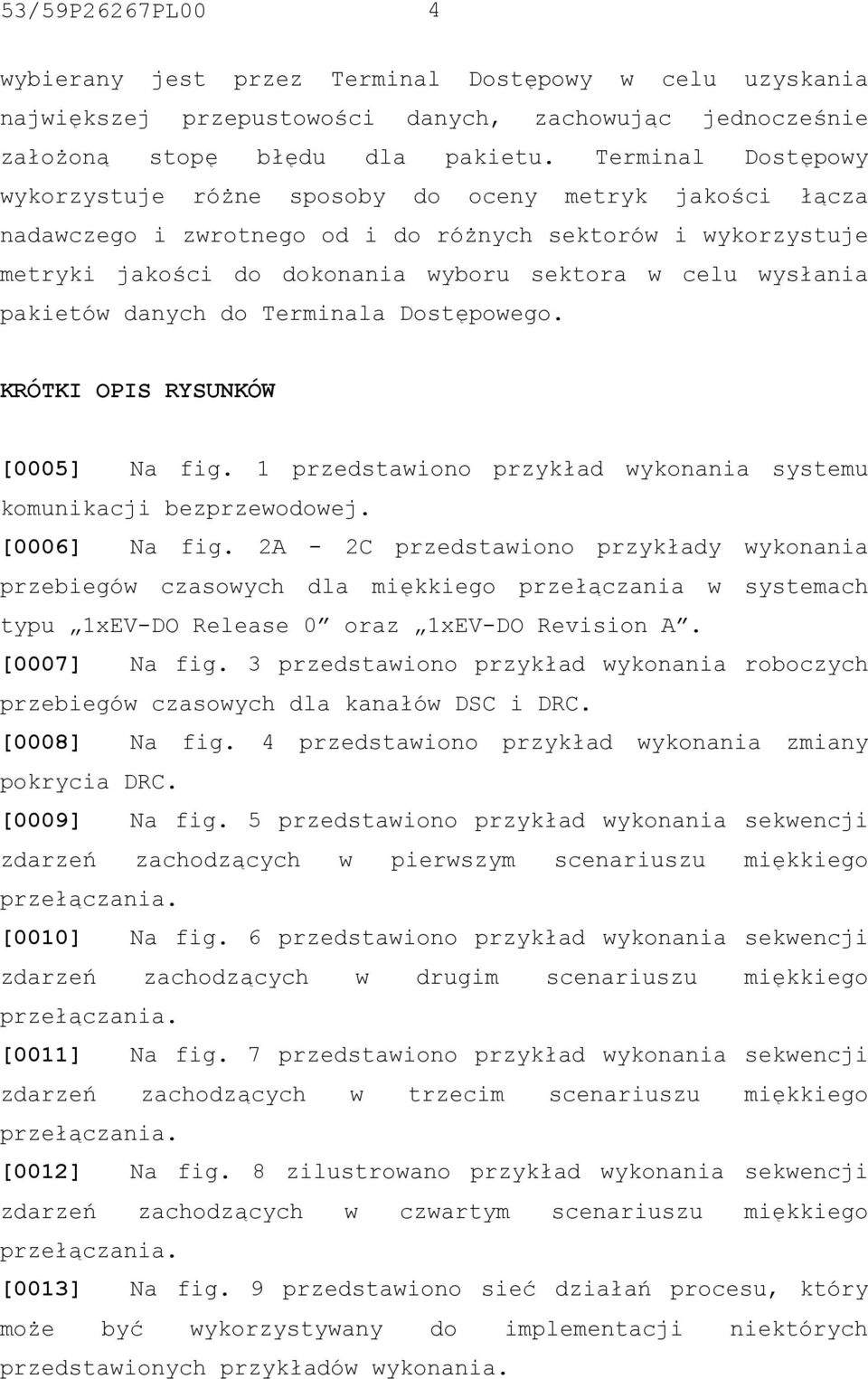

3 53/59P26267PL00 4 wybierany jest przez Terminal Dostępowy w celu uzyskania największej przepustowości danych, zachowując jednocześnie założoną stopę błędu dla pakietu. Terminal Dostępowy wykorzystuje różne sposoby do oceny metryk jakości łącza nadawczego i zwrotnego od i do różnych sektorów i wykorzystuje metryki jakości do dokonania wyboru sektora w celu wysłania pakietów danych do Terminala Dostępowego. KRÓTKI OPIS RYSUNKÓW [0005] Na fig. 1 przedstawiono przykład wykonania systemu komunikacji bezprzewodowej. [0006] Na fig. 2A - 2C przedstawiono przykłady wykonania przebiegów czasowych dla miękkiego przełączania w systemach typu 1xEV-DO Release 0 oraz 1xEV-DO Revision A. [0007] Na fig. 3 przedstawiono przykład wykonania roboczych przebiegów czasowych dla kanałów DSC i DRC. [0008] Na fig. 4 przedstawiono przykład wykonania zmiany pokrycia DRC. [0009] Na fig. 5 przedstawiono przykład wykonania sekwencji zdarzeń zachodzących w pierwszym scenariuszu miękkiego przełączania. [0010] Na fig. 6 przedstawiono przykład wykonania sekwencji zdarzeń zachodzących w drugim scenariuszu miękkiego przełączania. [0011] Na fig. 7 przedstawiono przykład wykonania sekwencji zdarzeń zachodzących w trzecim scenariuszu miękkiego przełączania. [0012] Na fig. 8 zilustrowano przykład wykonania sekwencji zdarzeń zachodzących w czwartym scenariuszu miękkiego przełączania. [0013] Na fig. 9 przedstawiono sieć działań procesu, który może być wykorzystywany do implementacji niektórych przedstawionych przykładów wykonania.

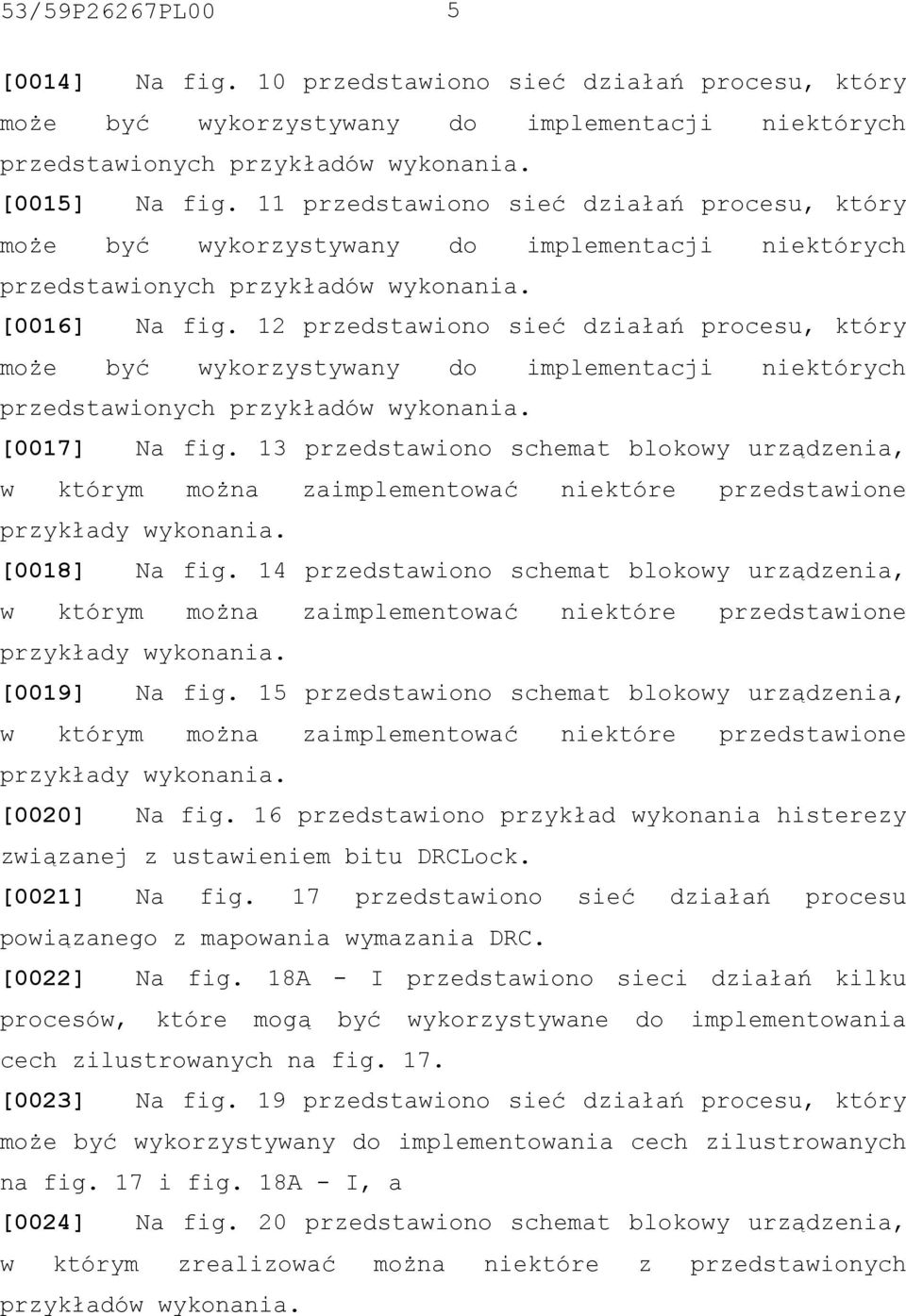

4 53/59P26267PL00 5 [0014] Na fig. 10 przedstawiono sieć działań procesu, który może być wykorzystywany do implementacji niektórych przedstawionych przykładów wykonania. [0015] Na fig. 11 przedstawiono sieć działań procesu, który może być wykorzystywany do implementacji niektórych przedstawionych przykładów wykonania. [0016] Na fig. 12 przedstawiono sieć działań procesu, który może być wykorzystywany do implementacji niektórych przedstawionych przykładów wykonania. [0017] Na fig. 13 przedstawiono schemat blokowy urządzenia, w którym można zaimplementować niektóre przedstawione przykłady wykonania. [0018] Na fig. 14 przedstawiono schemat blokowy urządzenia, w którym można zaimplementować niektóre przedstawione przykłady wykonania. [0019] Na fig. 15 przedstawiono schemat blokowy urządzenia, w którym można zaimplementować niektóre przedstawione przykłady wykonania. [0020] Na fig. 16 przedstawiono przykład wykonania histerezy związanej z ustawieniem bitu DRCLock. [0021] Na fig. 17 przedstawiono sieć działań procesu powiązanego z mapowania wymazania DRC. [0022] Na fig. 18A - I przedstawiono sieci działań kilku procesów, które mogą być wykorzystywane do implementowania cech zilustrowanych na fig. 17. [0023] Na fig. 19 przedstawiono sieć działań procesu, który może być wykorzystywany do implementowania cech zilustrowanych na fig. 17 i fig. 18A - I, a [0024] Na fig. 20 przedstawiono schemat blokowy urządzenia, w którym zrealizować można niektóre z przedstawionych przykładów wykonania.

5 53/59P26267PL00 6 OPIS SZCZEGÓŁOWY [0025] Przedstawione tutaj przykłady wykonania dotyczą sposobów i systemów służących do realizowania adaptacyjnego wyboru serwera w komunikacji bezprzewodowej. Wynalazek określony został w zastrzeżeniach niezależnych. [0026] Przedstawiony tu punkt dostępowy (AP) może zawierać i/lub realizować funkcje systemu nadawczo-odbiorczego stacji bazowej (BTS), nadajnika-odbiornika sieci dostępowej (ANT), nadajnik-odbiornik typu modem pool (MPT) lub stacji Node B (na przykład w systemie typu W-CDMA). Określenie komórka może odnosić się do obszaru pokrycia obsługiwanego przez punkt dostępowy AP. Komórka może ponadto obejmować jeden lub większą liczbę sektorów. Ponadto, określenie kontroler sieci dostępowej (ANC) może odnosić się do części systemu komunikacyjnego skonfigurowanej tak, aby stanowiła interfejs do sieci szkieletowej (na przykład sieci pakietów danych) oraz do kierowania pakietów danych między terminalami dostępowymi (AT) a siecią szkieletową, wykonywania różnych funkcji dostępu radiowego i utrzymania łącza (jak na przykład miękkie przełączanie), sterowania nadajnikami i odbiornikami radiowymi i tak dalej. Kontroler ANC może zawierać i/lub realizować funkcje kontrolera stacji bazowej (BSC), jakie można znaleźć w sieci bezprzewodowej drugiej, trzeciej czy czwartej generacji. Kontroler ANC oraz jeden lub większa liczba punktów dostępowych AP mogą stanowić część sieci dostępowej (AN). [0027] Przedstawiony tu terminal dostępowy AT może odnosić się do różnych rodzajów urządzeń, wliczając w to (ale bez ograniczania się do nich) telefon bezprzewodowy, telefon komórkowy, komputer typu laptop, multimedialne urządzenie bezprzewodowe, karta komputera osobistego (PC) do komunikacji bezprzewodowej, osobisty asystent cyfrowy (PDA), zewnętrzny lub wewnętrzny modem i inne. Terminal AT może być dowolnym urządzeniem do przetwarzania danych, które komunikuje się za

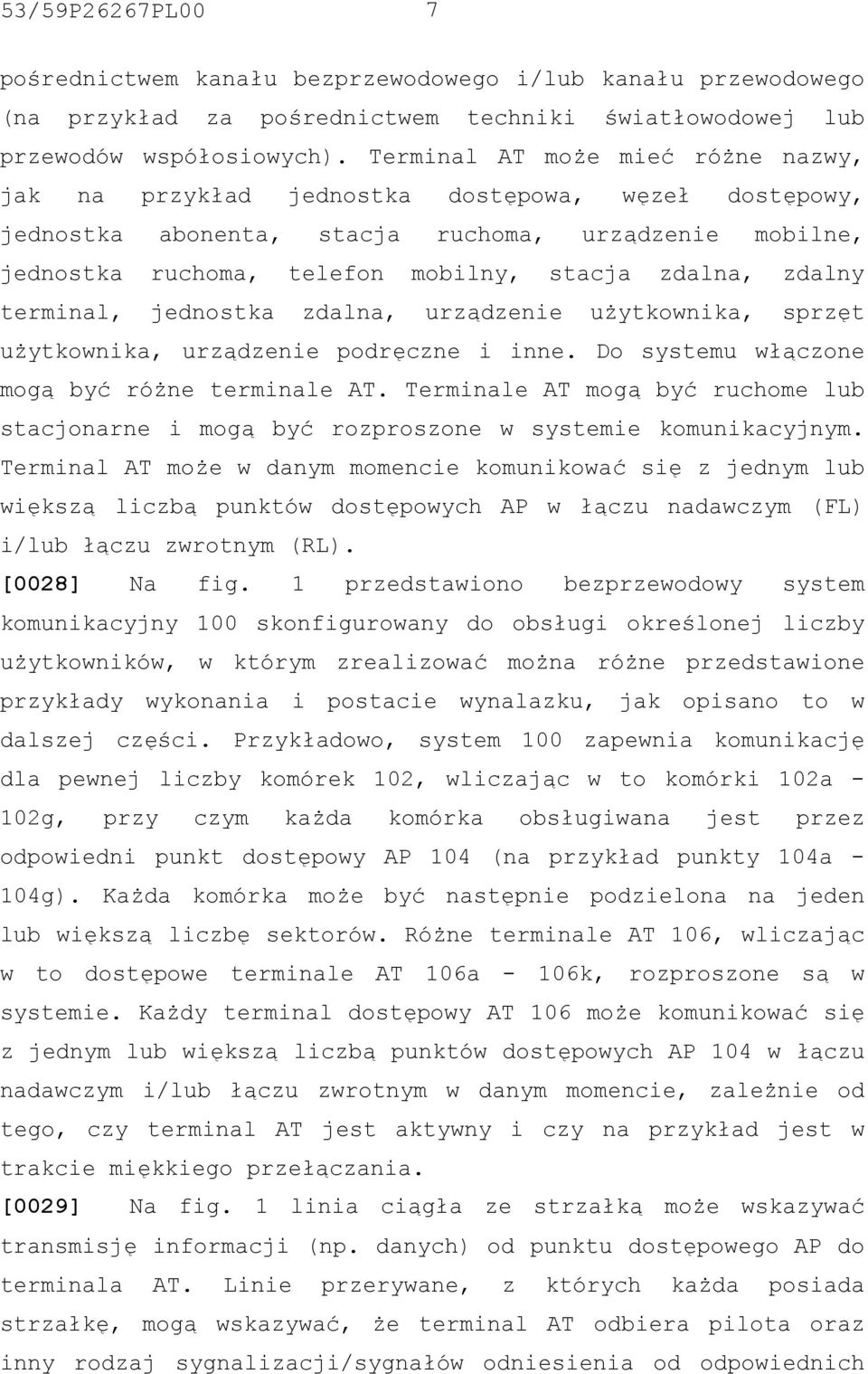

6 53/59P26267PL00 7 pośrednictwem kanału bezprzewodowego i/lub kanału przewodowego (na przykład za pośrednictwem techniki światłowodowej lub przewodów współosiowych). Terminal AT może mieć różne nazwy, jak na przykład jednostka dostępowa, węzeł dostępowy, jednostka abonenta, stacja ruchoma, urządzenie mobilne, jednostka ruchoma, telefon mobilny, stacja zdalna, zdalny terminal, jednostka zdalna, urządzenie użytkownika, sprzęt użytkownika, urządzenie podręczne i inne. Do systemu włączone mogą być różne terminale AT. Terminale AT mogą być ruchome lub stacjonarne i mogą być rozproszone w systemie komunikacyjnym. Terminal AT może w danym momencie komunikować się z jednym lub większą liczbą punktów dostępowych AP w łączu nadawczym (FL) i/lub łączu zwrotnym (RL). [0028] Na fig. 1 przedstawiono bezprzewodowy system komunikacyjny 100 skonfigurowany do obsługi określonej liczby użytkowników, w którym zrealizować można różne przedstawione przykłady wykonania i postacie wynalazku, jak opisano to w dalszej części. Przykładowo, system 100 zapewnia komunikację dla pewnej liczby komórek 102, wliczając w to komórki 102a - 102g, przy czym każda komórka obsługiwana jest przez odpowiedni punkt dostępowy AP 104 (na przykład punkty 104a - 104g). Każda komórka może być następnie podzielona na jeden lub większą liczbę sektorów. Różne terminale AT 106, wliczając w to dostępowe terminale AT 106a - 106k, rozproszone są w systemie. Każdy terminal dostępowy AT 106 może komunikować się z jednym lub większą liczbą punktów dostępowych AP 104 w łączu nadawczym i/lub łączu zwrotnym w danym momencie, zależnie od tego, czy terminal AT jest aktywny i czy na przykład jest w trakcie miękkiego przełączania. [0029] Na fig. 1 linia ciągła ze strzałką może wskazywać transmisję informacji (np. danych) od punktu dostępowego AP do terminala AT. Linie przerywane, z których każda posiada strzałkę, mogą wskazywać, że terminal AT odbiera pilota oraz inny rodzaj sygnalizacji/sygnałów odniesienia od odpowiednich

7 53/59P26267PL00 8 punktów dostępowych AP (np. tych w aktywnym zestawie terminala AT), jak opisano to dalej. Dla przejrzystości i prostoty komunikacja w łączu zwrotnym nie została bezpośrednio pokazana na fig. 1. [0030] W systemie o dużej szybkości transmisji pakietów danych (HRPD) (np. zdefiniowanym na przykład w specyfikacji cdma2000 High Rate Packet Data Air Interface Specification, 3GPP2 C.S Version 4.0, z 25 października 2002, określanym tutaj jako system typu 1xEV-DO Release 0 ; cdma2000 High Rate Packet Data Air Interface Specification, 3GPP2 C.S0024-A, Version 2, z lipca 2005, określanym tutaj jako system typu "1xEV-DO Revision A", i inne), na przykład transmisja w łączu nadawczym dzielona jest na ciąg ramek, przy czym każda ramka jest dodatkowo dzielona na szczeliny czasowe (na przykład 16 szczelin, każda o czasie trwania 1,667 ms); a każda szczelina zawiera wiele kanałów multipleksowanych z podziałem czasu. [0031] Na fig. 2A - 2C przedstawiono przykłady wykonania przebiegów czasowych miękkiego przełączania w systemach typu 1xEV-DO Release 0 oraz 1xEV-DO Revision A, odnoszące się do sytuacji, w których terminal AT przełącza swój sektor obsługujący łącze nadawcze z sektora źródłowego (na przykład sektora A) na sektor docelowy (na przykład sektor B). Wyzwolenie przełączenia, dla terminala AT, swojego sektora obsługującego łącze nadawcze może być wynikiem warunków kanału łącza nadawczego, gdy na przykład poddany filtrowaniu stosunek sygnału do zakłóceń i szumu (SINR) (na przykład uzyskany na podstawie pomiarów sygnału pilota i/lub innego sygnału łącza nadawczego) z docelowego sektora jest konsekwentnie wyższy niż z sektora źródłowego, zgodnie z określonym z góry schematem, jak zilustrowano na fig. 2A i dodatkowo opisano poniżej. [0032] W systemie typu 1xEV-DO Release 0, takim jak zilustrowany na fig. 2B, terminal AT może wykorzystywać kanał sterowania szybkością transmisji danych (DRC) w celu wskazania

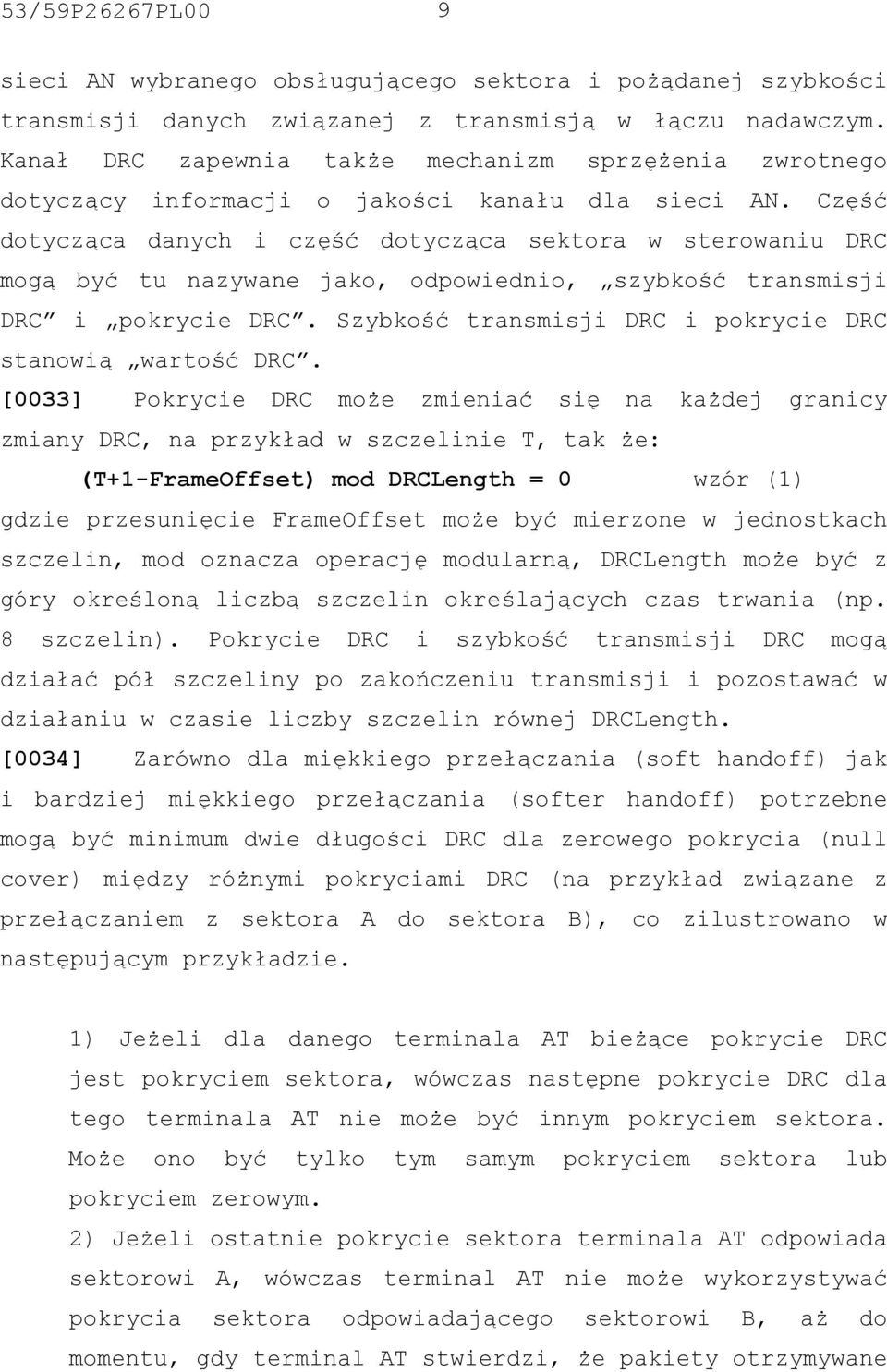

8 53/59P26267PL00 9 sieci AN wybranego obsługującego sektora i pożądanej szybkości transmisji danych związanej z transmisją w łączu nadawczym. Kanał DRC zapewnia także mechanizm sprzężenia zwrotnego dotyczący informacji o jakości kanału dla sieci AN. Część dotycząca danych i część dotycząca sektora w sterowaniu DRC mogą być tu nazywane jako, odpowiednio, szybkość transmisji DRC i pokrycie DRC. Szybkość transmisji DRC i pokrycie DRC stanowią wartość DRC. [0033] Pokrycie DRC może zmieniać się na każdej granicy zmiany DRC, na przykład w szczelinie T, tak że: (T+1-FrameOffset) mod DRCLength = 0 wzór (1) gdzie przesunięcie FrameOffset może być mierzone w jednostkach szczelin, mod oznacza operację modularną, DRCLength może być z góry określoną liczbą szczelin określających czas trwania (np. 8 szczelin). Pokrycie DRC i szybkość transmisji DRC mogą działać pół szczeliny po zakończeniu transmisji i pozostawać w działaniu w czasie liczby szczelin równej DRCLength. [0034] Zarówno dla miękkiego przełączania (soft handoff) jak i bardziej miękkiego przełączania (softer handoff) potrzebne mogą być minimum dwie długości DRC dla zerowego pokrycia (null cover) między różnymi pokryciami DRC (na przykład związane z przełączaniem z sektora A do sektora B), co zilustrowano w następującym przykładzie. 1) Jeżeli dla danego terminala AT bieżące pokrycie DRC jest pokryciem sektora, wówczas następne pokrycie DRC dla tego terminala AT nie może być innym pokryciem sektora. Może ono być tylko tym samym pokryciem sektora lub pokryciem zerowym. 2) Jeżeli ostatnie pokrycie sektora terminala AT odpowiada sektorowi A, wówczas terminal AT nie może wykorzystywać pokrycia sektora odpowiadającego sektorowi B, aż do momentu, gdy terminal AT stwierdzi, że pakiety otrzymywane

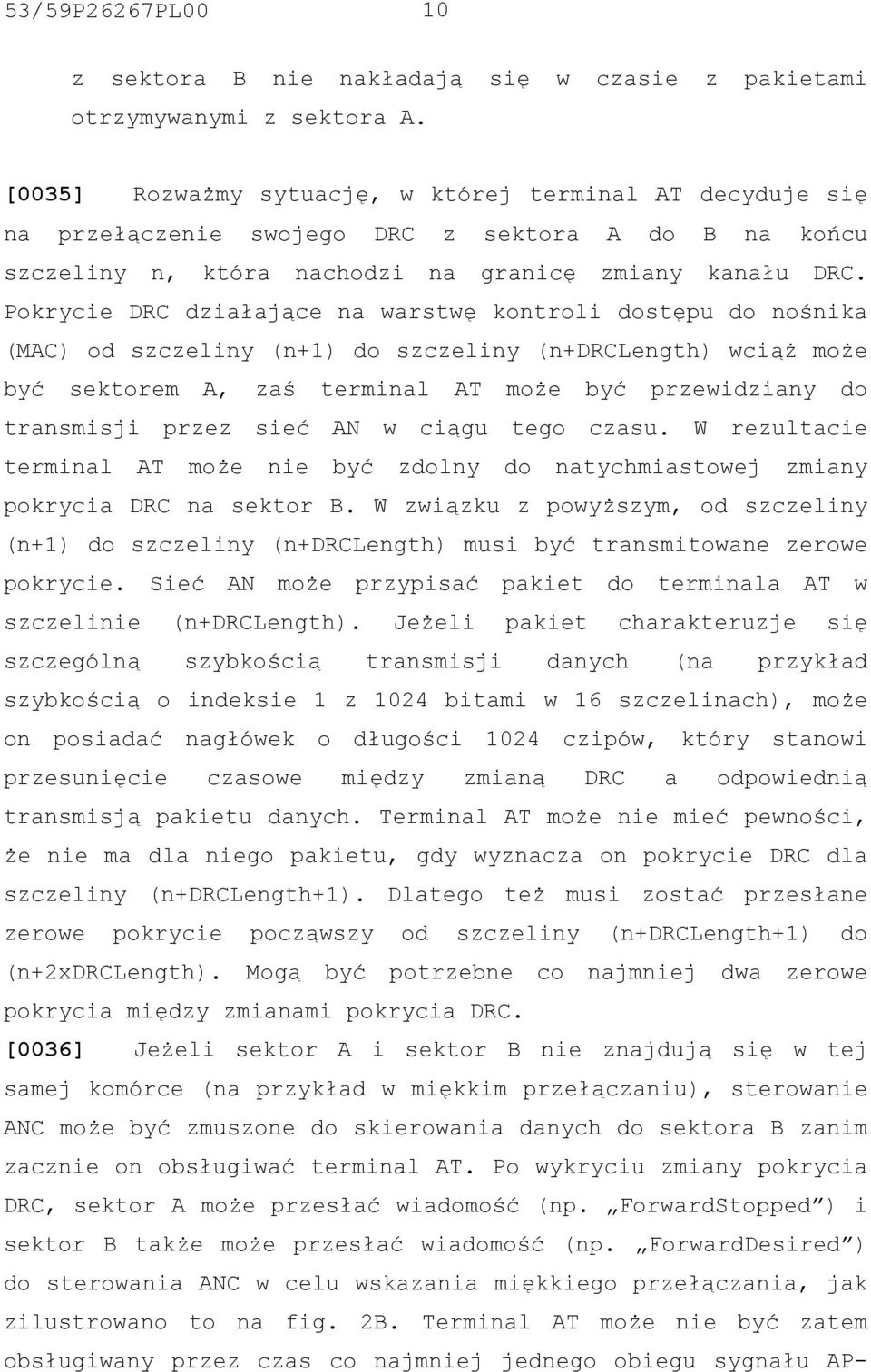

9 53/59P26267PL00 10 z sektora B nie nakładają się w czasie z pakietami otrzymywanymi z sektora A. [0035] Rozważmy sytuację, w której terminal AT decyduje się na przełączenie swojego DRC z sektora A do B na końcu szczeliny n, która nachodzi na granicę zmiany kanału DRC. Pokrycie DRC działające na warstwę kontroli dostępu do nośnika (MAC) od szczeliny (n+1) do szczeliny (n+drclength) wciąż może być sektorem A, zaś terminal AT może być przewidziany do transmisji przez sieć AN w ciągu tego czasu. W rezultacie terminal AT może nie być zdolny do natychmiastowej zmiany pokrycia DRC na sektor B. W związku z powyższym, od szczeliny (n+1) do szczeliny (n+drclength) musi być transmitowane zerowe pokrycie. Sieć AN może przypisać pakiet do terminala AT w szczelinie (n+drclength). Jeżeli pakiet charakteruzje się szczególną szybkością transmisji danych (na przykład szybkością o indeksie 1 z 1024 bitami w 16 szczelinach), może on posiadać nagłówek o długości 1024 czipów, który stanowi przesunięcie czasowe między zmianą DRC a odpowiednią transmisją pakietu danych. Terminal AT może nie mieć pewności, że nie ma dla niego pakietu, gdy wyznacza on pokrycie DRC dla szczeliny (n+drclength+1). Dlatego też musi zostać przesłane zerowe pokrycie począwszy od szczeliny (n+drclength+1) do (n+2xdrclength). Mogą być potrzebne co najmniej dwa zerowe pokrycia między zmianami pokrycia DRC. [0036] Jeżeli sektor A i sektor B nie znajdują się w tej samej komórce (na przykład w miękkim przełączaniu), sterowanie ANC może być zmuszone do skierowania danych do sektora B zanim zacznie on obsługiwać terminal AT. Po wykryciu zmiany pokrycia DRC, sektor A może przesłać wiadomość (np. ForwardStopped ) i sektor B także może przesłać wiadomość (np. ForwardDesired ) do sterowania ANC w celu wskazania miękkiego przełączania, jak zilustrowano to na fig. 2B. Terminal AT może nie być zatem obsługiwany przez czas co najmniej jednego obiegu sygnału AP-

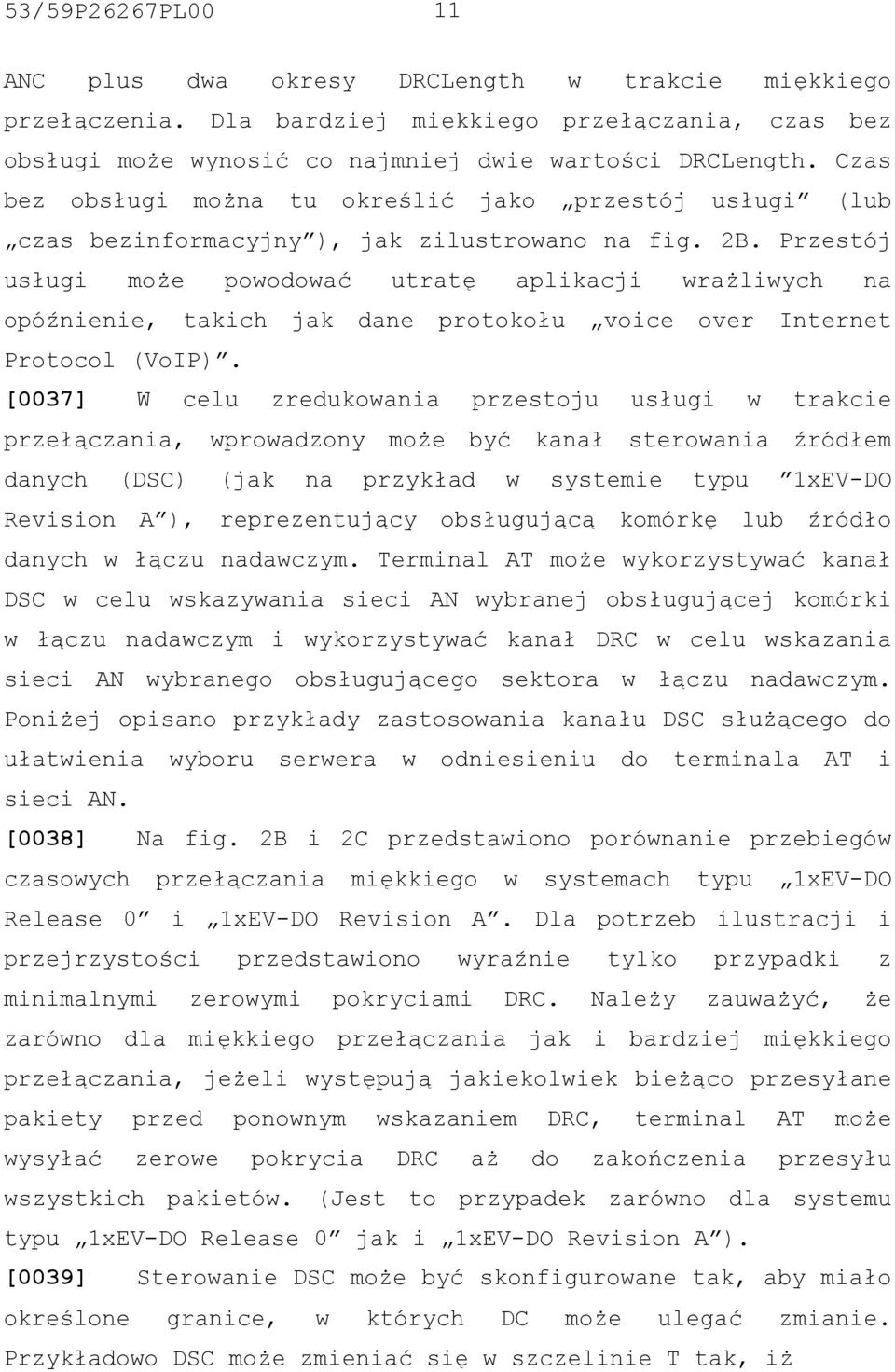

10 53/59P26267PL00 11 ANC plus dwa okresy DRCLength w trakcie miękkiego przełączenia. Dla bardziej miękkiego przełączania, czas bez obsługi może wynosić co najmniej dwie wartości DRCLength. Czas bez obsługi można tu określić jako przestój usługi (lub czas bezinformacyjny ), jak zilustrowano na fig. 2B. Przestój usługi może powodować utratę aplikacji wrażliwych na opóźnienie, takich jak dane protokołu voice over Internet Protocol (VoIP). [0037] W celu zredukowania przestoju usługi w trakcie przełączania, wprowadzony może być kanał sterowania źródłem danych (DSC) (jak na przykład w systemie typu 1xEV-DO Revision A ), reprezentujący obsługującą komórkę lub źródło danych w łączu nadawczym. Terminal AT może wykorzystywać kanał DSC w celu wskazywania sieci AN wybranej obsługującej komórki w łączu nadawczym i wykorzystywać kanał DRC w celu wskazania sieci AN wybranego obsługującego sektora w łączu nadawczym. Poniżej opisano przykłady zastosowania kanału DSC służącego do ułatwienia wyboru serwera w odniesieniu do terminala AT i sieci AN. [0038] Na fig. 2B i 2C przedstawiono porównanie przebiegów czasowych przełączania miękkiego w systemach typu 1xEV-DO Release 0 i 1xEV-DO Revision A. Dla potrzeb ilustracji i przejrzystości przedstawiono wyraźnie tylko przypadki z minimalnymi zerowymi pokryciami DRC. Należy zauważyć, że zarówno dla miękkiego przełączania jak i bardziej miękkiego przełączania, jeżeli występują jakiekolwiek bieżąco przesyłane pakiety przed ponownym wskazaniem DRC, terminal AT może wysyłać zerowe pokrycia DRC aż do zakończenia przesyłu wszystkich pakietów. (Jest to przypadek zarówno dla systemu typu 1xEV-DO Release 0 jak i 1xEV-DO Revision A ). [0039] Sterowanie DSC może być skonfigurowane tak, aby miało określone granice, w których DC może ulegać zmianie. Przykładowo DSC może zmieniać się w szczelinie T tak, iż

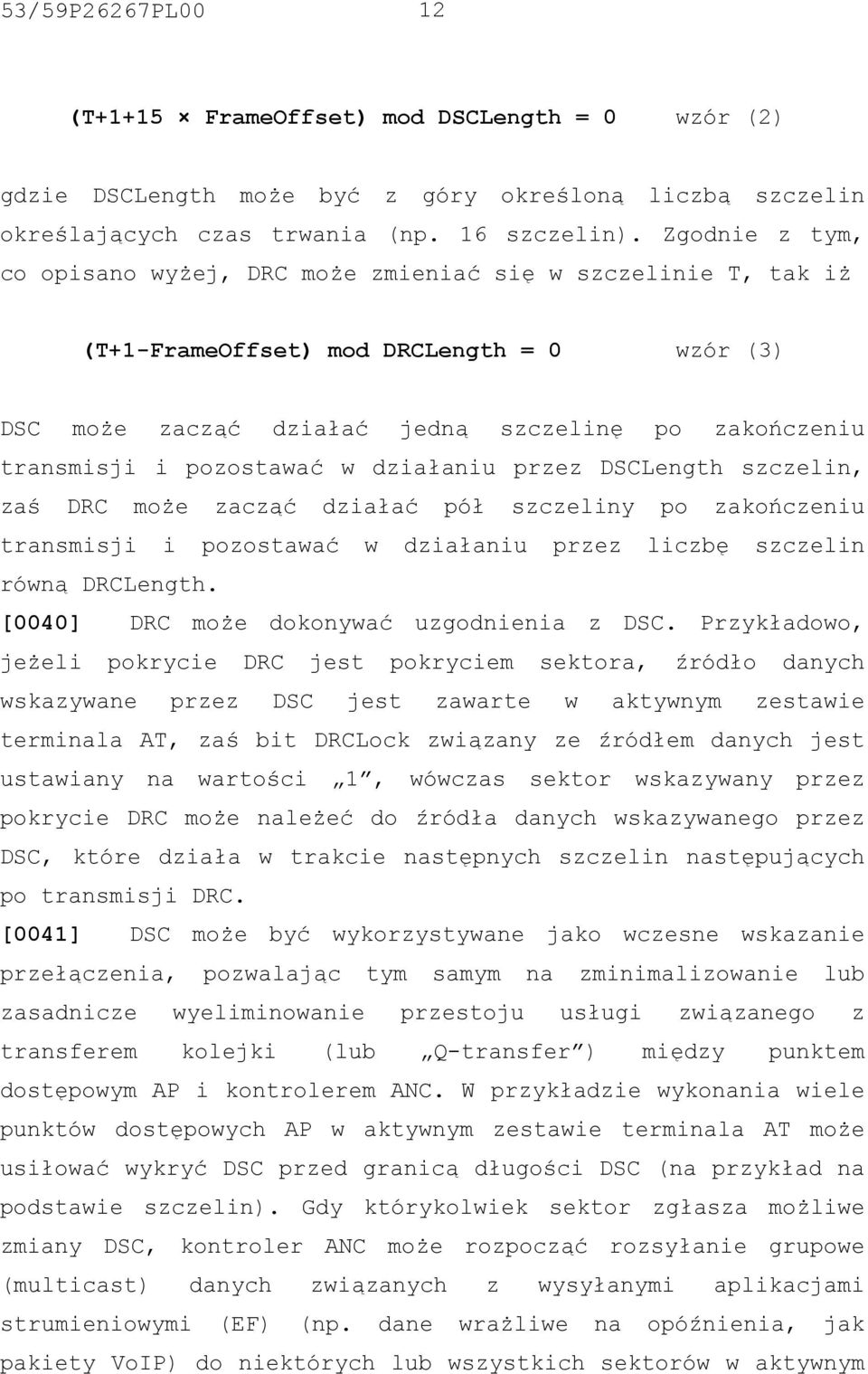

11 53/59P26267PL00 12 (T+1+15 FrameOffset) mod DSCLength = 0 wzór (2) gdzie DSCLength może być z góry określoną liczbą szczelin określających czas trwania (np. 16 szczelin). Zgodnie z tym, co opisano wyżej, DRC może zmieniać się w szczelinie T, tak iż (T+1-FrameOffset) mod DRCLength = 0 wzór (3) DSC może zacząć działać jedną szczelinę po zakończeniu transmisji i pozostawać w działaniu przez DSCLength szczelin, zaś DRC może zacząć działać pół szczeliny po zakończeniu transmisji i pozostawać w działaniu przez liczbę szczelin równą DRCLength. [0040] DRC może dokonywać uzgodnienia z DSC. Przykładowo, jeżeli pokrycie DRC jest pokryciem sektora, źródło danych wskazywane przez DSC jest zawarte w aktywnym zestawie terminala AT, zaś bit DRCLock związany ze źródłem danych jest ustawiany na wartości 1, wówczas sektor wskazywany przez pokrycie DRC może należeć do źródła danych wskazywanego przez DSC, które działa w trakcie następnych szczelin następujących po transmisji DRC. [0041] DSC może być wykorzystywane jako wczesne wskazanie przełączenia, pozwalając tym samym na zminimalizowanie lub zasadnicze wyeliminowanie przestoju usługi związanego z transferem kolejki (lub Q-transfer ) między punktem dostępowym AP i kontrolerem ANC. W przykładzie wykonania wiele punktów dostępowych AP w aktywnym zestawie terminala AT może usiłować wykryć DSC przed granicą długości DSC (na przykład na podstawie szczelin). Gdy którykolwiek sektor zgłasza możliwe zmiany DSC, kontroler ANC może rozpocząć rozsyłanie grupowe (multicast) danych związanych z wysyłanymi aplikacjami strumieniowymi (EF) (np. dane wrażliwe na opóźnienia, jak pakiety VoIP) do niektórych lub wszystkich sektorów w aktywnym

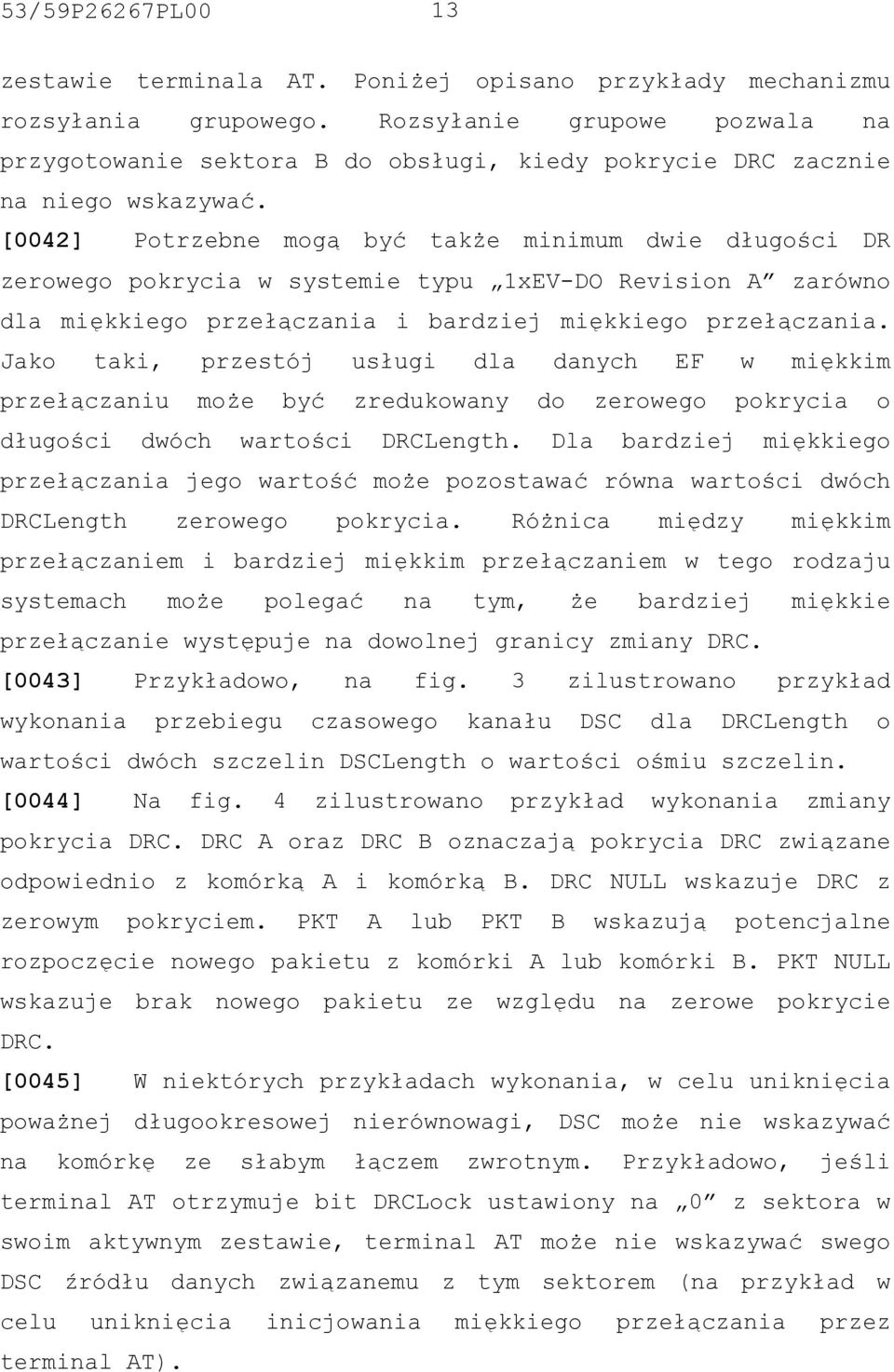

12 53/59P26267PL00 13 zestawie terminala AT. Poniżej opisano przykłady mechanizmu rozsyłania grupowego. Rozsyłanie grupowe pozwala na przygotowanie sektora B do obsługi, kiedy pokrycie DRC zacznie na niego wskazywać. [0042] Potrzebne mogą być także minimum dwie długości DR zerowego pokrycia w systemie typu 1xEV-DO Revision A zarówno dla miękkiego przełączania i bardziej miękkiego przełączania. Jako taki, przestój usługi dla danych EF w miękkim przełączaniu może być zredukowany do zerowego pokrycia o długości dwóch wartości DRCLength. Dla bardziej miękkiego przełączania jego wartość może pozostawać równa wartości dwóch DRCLength zerowego pokrycia. Różnica między miękkim przełączaniem i bardziej miękkim przełączaniem w tego rodzaju systemach może polegać na tym, że bardziej miękkie przełączanie występuje na dowolnej granicy zmiany DRC. [0043] Przykładowo, na fig. 3 zilustrowano przykład wykonania przebiegu czasowego kanału DSC dla DRCLength o wartości dwóch szczelin DSCLength o wartości ośmiu szczelin. [0044] Na fig. 4 zilustrowano przykład wykonania zmiany pokrycia DRC. DRC A oraz DRC B oznaczają pokrycia DRC związane odpowiednio z komórką A i komórką B. DRC NULL wskazuje DRC z zerowym pokryciem. PKT A lub PKT B wskazują potencjalne rozpoczęcie nowego pakietu z komórki A lub komórki B. PKT NULL wskazuje brak nowego pakietu ze względu na zerowe pokrycie DRC. [0045] W niektórych przykładach wykonania, w celu uniknięcia poważnej długookresowej nierównowagi, DSC może nie wskazywać na komórkę ze słabym łączem zwrotnym. Przykładowo, jeśli terminal AT otrzymuje bit DRCLock ustawiony na 0 z sektora w swoim aktywnym zestawie, terminal AT może nie wskazywać swego DSC źródłu danych związanemu z tym sektorem (na przykład w celu uniknięcia inicjowania miękkiego przełączania przez terminal AT).

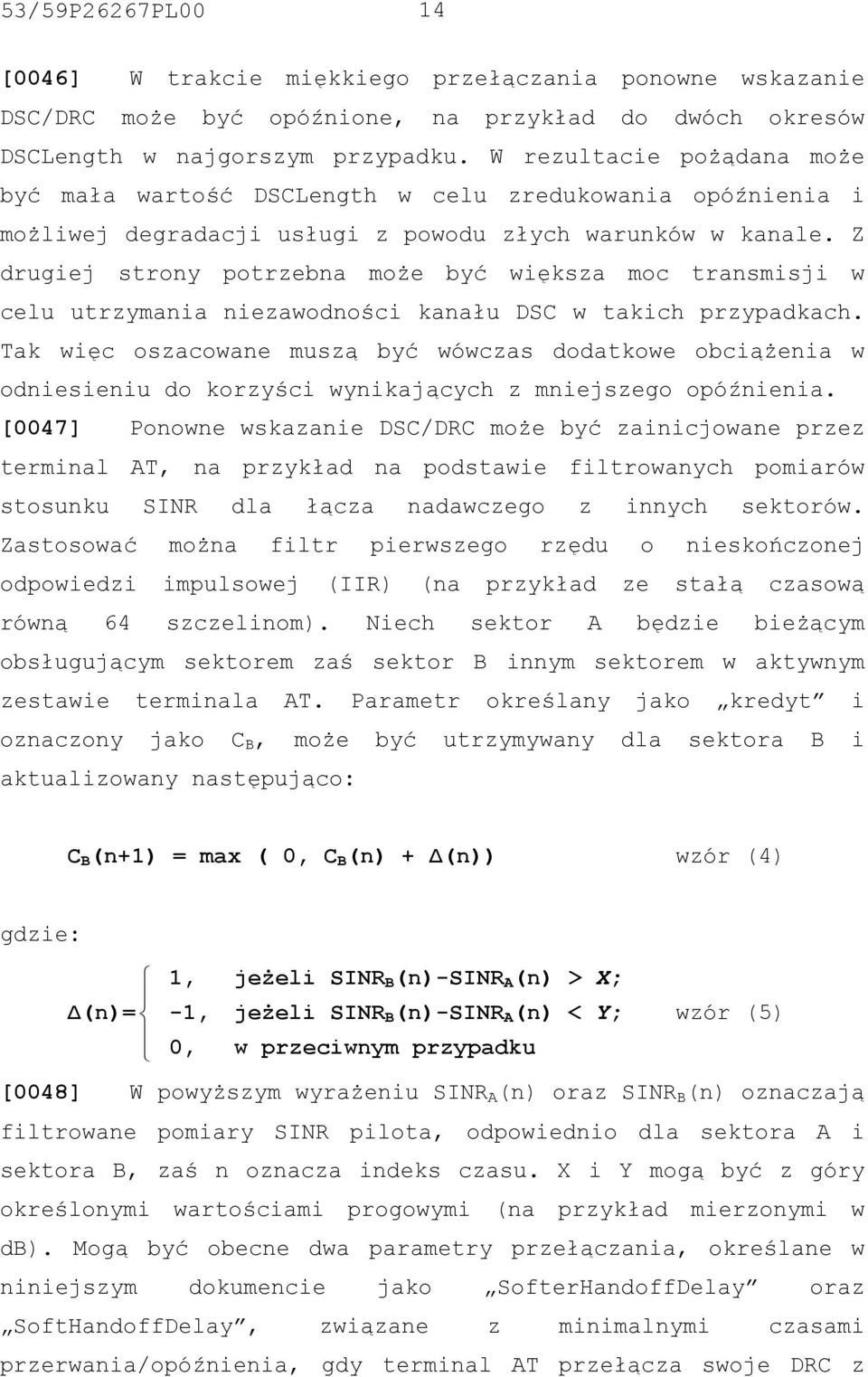

13 53/59P26267PL00 14 [0046] W trakcie miękkiego przełączania ponowne wskazanie DSC/DRC może być opóźnione, na przykład do dwóch okresów DSCLength w najgorszym przypadku. W rezultacie pożądana może być mała wartość DSCLength w celu zredukowania opóźnienia i możliwej degradacji usługi z powodu złych warunków w kanale. Z drugiej strony potrzebna może być większa moc transmisji w celu utrzymania niezawodności kanału DSC w takich przypadkach. Tak więc oszacowane muszą być wówczas dodatkowe obciążenia w odniesieniu do korzyści wynikających z mniejszego opóźnienia. [0047] Ponowne wskazanie DSC/DRC może być zainicjowane przez terminal AT, na przykład na podstawie filtrowanych pomiarów stosunku SINR dla łącza nadawczego z innych sektorów. Zastosować można filtr pierwszego rzędu o nieskończonej odpowiedzi impulsowej (IIR) (na przykład ze stałą czasową równą 64 szczelinom). Niech sektor A będzie bieżącym obsługującym sektorem zaś sektor B innym sektorem w aktywnym zestawie terminala AT. Parametr określany jako kredyt i oznaczony jako C B, może być utrzymywany dla sektora B i aktualizowany następująco: C B (n+1) = max ( 0, C B (n) + Δ(n)) wzór (4) gdzie: 1, jeżeli SINR B (n)-sinr A (n) > X; Δ(n)= -1, jeżeli SINR B (n)-sinr A (n) < Y; wzór (5) 0, w przeciwnym przypadku [0048] W powyższym wyrażeniu SINR A (n) oraz SINR B (n) oznaczają filtrowane pomiary SINR pilota, odpowiednio dla sektora A i sektora B, zaś n oznacza indeks czasu. X i Y mogą być z góry określonymi wartościami progowymi (na przykład mierzonymi w db). Mogą być obecne dwa parametry przełączania, określane w niniejszym dokumencie jako SofterHandoffDelay oraz SoftHandoffDelay, związane z minimalnymi czasami przerwania/opóźnienia, gdy terminal AT przełącza swoje DRC z

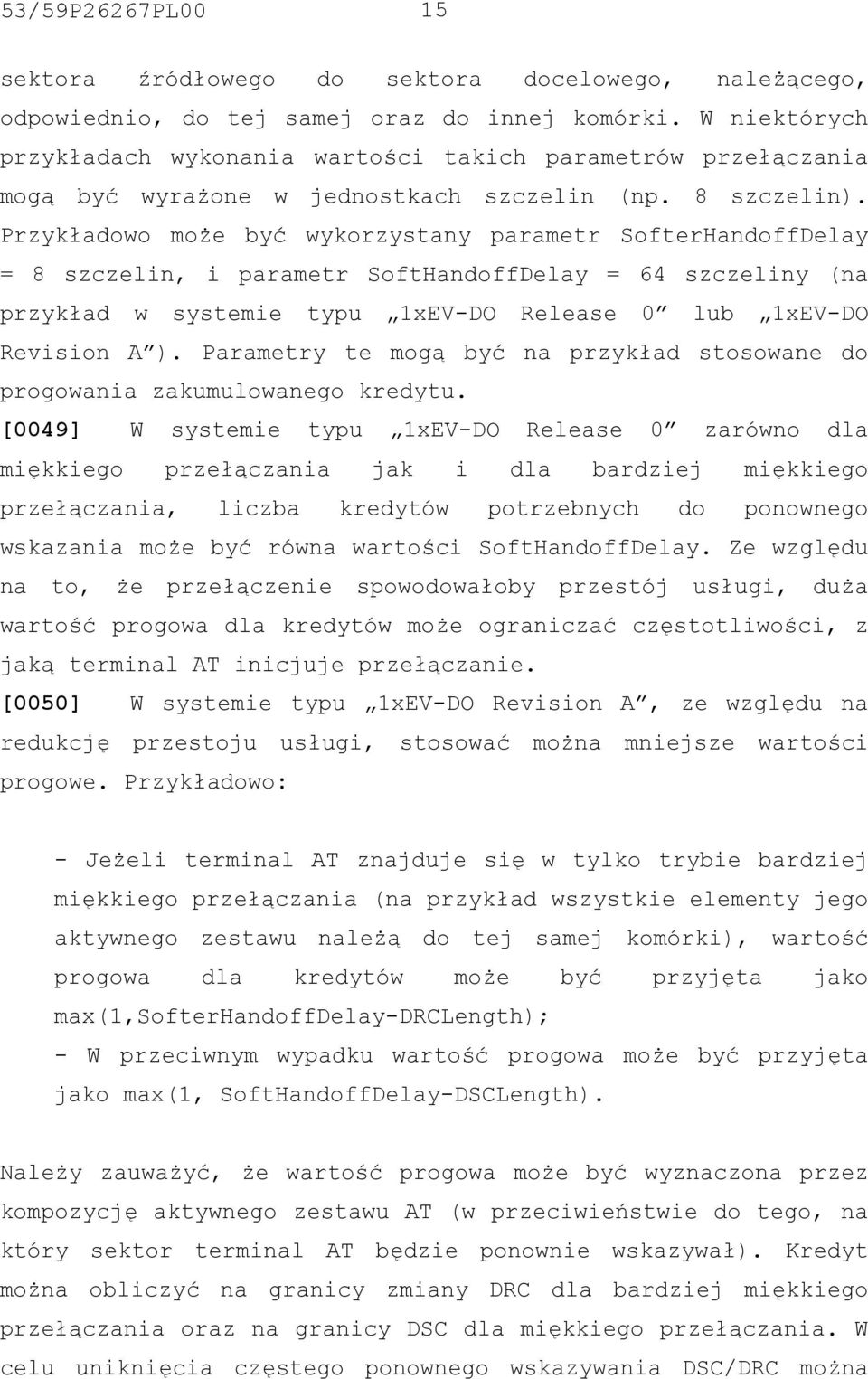

14 53/59P26267PL00 15 sektora źródłowego do sektora docelowego, należącego, odpowiednio, do tej samej oraz do innej komórki. W niektórych przykładach wykonania wartości takich parametrów przełączania mogą być wyrażone w jednostkach szczelin (np. 8 szczelin). Przykładowo może być wykorzystany parametr SofterHandoffDelay = 8 szczelin, i parametr SoftHandoffDelay = 64 szczeliny (na przykład w systemie typu 1xEV-DO Release 0 lub 1xEV-DO Revision A ). Parametry te mogą być na przykład stosowane do progowania zakumulowanego kredytu. [0049] W systemie typu 1xEV-DO Release 0 zarówno dla miękkiego przełączania jak i dla bardziej miękkiego przełączania, liczba kredytów potrzebnych do ponownego wskazania może być równa wartości SoftHandoffDelay. Ze względu na to, że przełączenie spowodowałoby przestój usługi, duża wartość progowa dla kredytów może ograniczać częstotliwości, z jaką terminal AT inicjuje przełączanie. [0050] W systemie typu 1xEV-DO Revision A, ze względu na redukcję przestoju usługi, stosować można mniejsze wartości progowe. Przykładowo: - Jeżeli terminal AT znajduje się w tylko trybie bardziej miękkiego przełączania (na przykład wszystkie elementy jego aktywnego zestawu należą do tej samej komórki), wartość progowa dla kredytów może być przyjęta jako max(1,softerhandoffdelay-drclength); - W przeciwnym wypadku wartość progowa może być przyjęta jako max(1, SoftHandoffDelay-DSCLength). Należy zauważyć, że wartość progowa może być wyznaczona przez kompozycję aktywnego zestawu AT (w przeciwieństwie do tego, na który sektor terminal AT będzie ponownie wskazywał). Kredyt można obliczyć na granicy zmiany DRC dla bardziej miękkiego przełączania oraz na granicy DSC dla miękkiego przełączania. W celu uniknięcia częstego ponownego wskazywania DSC/DRC można

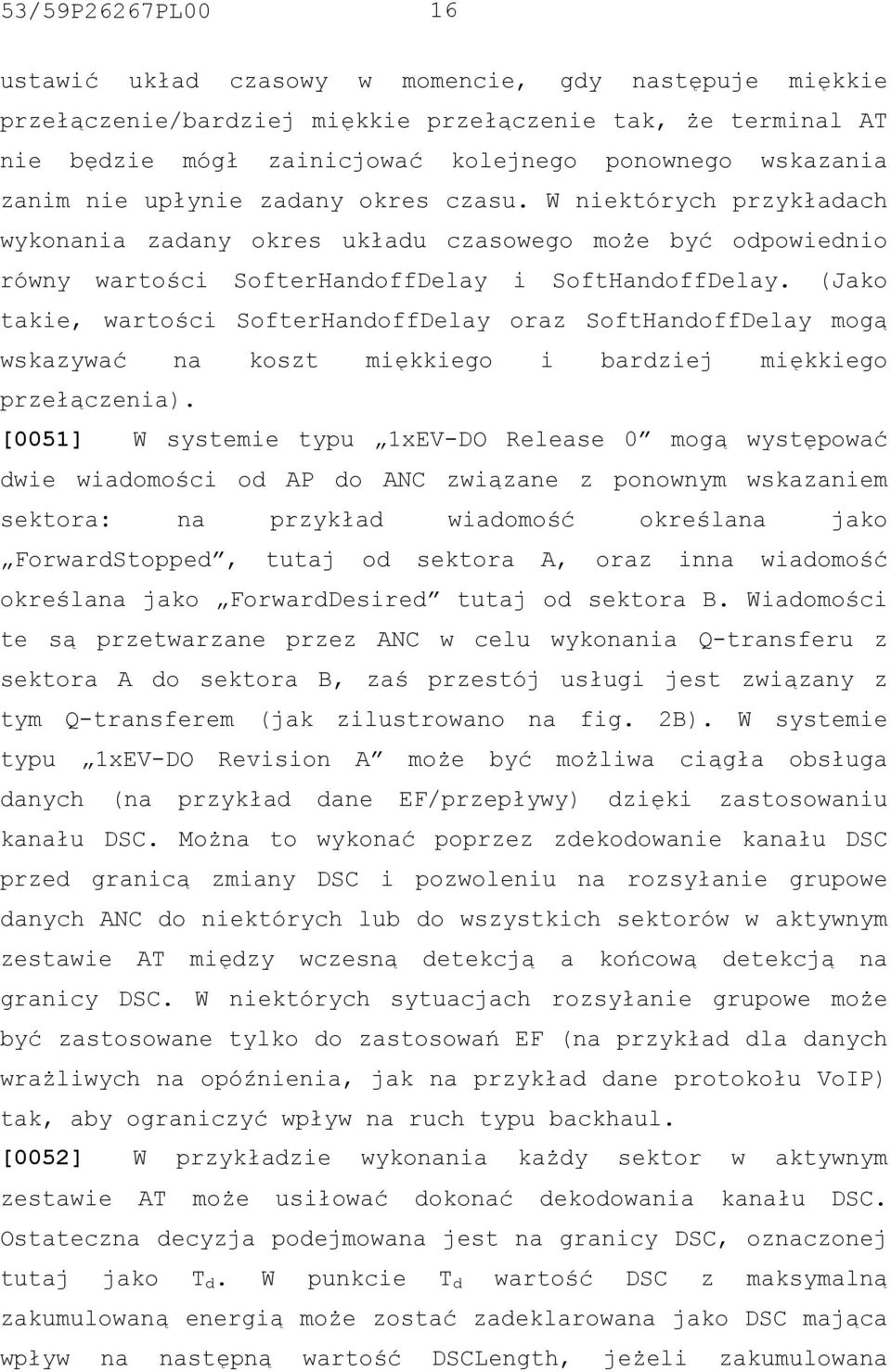

15 53/59P26267PL00 16 ustawić układ czasowy w momencie, gdy następuje miękkie przełączenie/bardziej miękkie przełączenie tak, że terminal AT nie będzie mógł zainicjować kolejnego ponownego wskazania zanim nie upłynie zadany okres czasu. W niektórych przykładach wykonania zadany okres układu czasowego może być odpowiednio równy wartości SofterHandoffDelay i SoftHandoffDelay. (Jako takie, wartości SofterHandoffDelay oraz SoftHandoffDelay mogą wskazywać na koszt miękkiego i bardziej miękkiego przełączenia). [0051] W systemie typu 1xEV-DO Release 0 mogą występować dwie wiadomości od AP do ANC związane z ponownym wskazaniem sektora: na przykład wiadomość określana jako ForwardStopped, tutaj od sektora A, oraz inna wiadomość określana jako ForwardDesired tutaj od sektora B. Wiadomości te są przetwarzane przez ANC w celu wykonania Q-transferu z sektora A do sektora B, zaś przestój usługi jest związany z tym Q-transferem (jak zilustrowano na fig. 2B). W systemie typu 1xEV-DO Revision A może być możliwa ciągła obsługa danych (na przykład dane EF/przepływy) dzięki zastosowaniu kanału DSC. Można to wykonać poprzez zdekodowanie kanału DSC przed granicą zmiany DSC i pozwoleniu na rozsyłanie grupowe danych ANC do niektórych lub do wszystkich sektorów w aktywnym zestawie AT między wczesną detekcją a końcową detekcją na granicy DSC. W niektórych sytuacjach rozsyłanie grupowe może być zastosowane tylko do zastosowań EF (na przykład dla danych wrażliwych na opóźnienia, jak na przykład dane protokołu VoIP) tak, aby ograniczyć wpływ na ruch typu backhaul. [0052] W przykładzie wykonania każdy sektor w aktywnym zestawie AT może usiłować dokonać dekodowania kanału DSC. Ostateczna decyzja podejmowana jest na granicy DSC, oznaczonej tutaj jako T d. W punkcie T d wartość DSC z maksymalną zakumulowaną energią może zostać zadeklarowana jako DSC mająca wpływ na następną wartość DSCLength, jeżeli zakumulowana

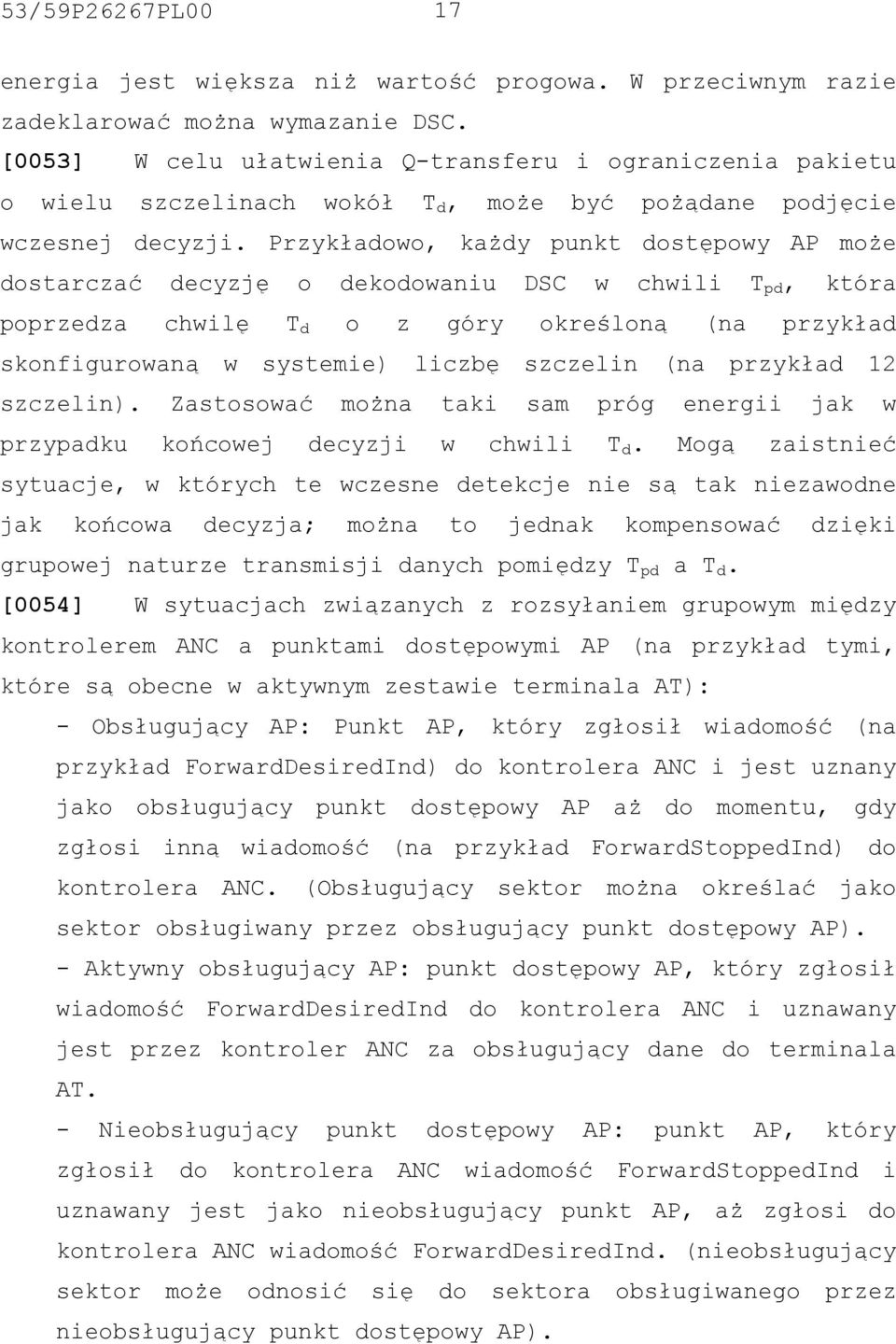

16 53/59P26267PL00 17 energia jest większa niż wartość progowa. W przeciwnym razie zadeklarować można wymazanie DSC. [0053] W celu ułatwienia Q-transferu i ograniczenia pakietu o wielu szczelinach wokół T d, może być pożądane podjęcie wczesnej decyzji. Przykładowo, każdy punkt dostępowy AP może dostarczać decyzję o dekodowaniu DSC w chwili T pd, która poprzedza chwilę T d o z góry określoną (na przykład skonfigurowaną w systemie) liczbę szczelin (na przykład 12 szczelin). Zastosować można taki sam próg energii jak w przypadku końcowej decyzji w chwili T d. Mogą zaistnieć sytuacje, w których te wczesne detekcje nie są tak niezawodne jak końcowa decyzja; można to jednak kompensować dzięki grupowej naturze transmisji danych pomiędzy T pd a T d. [0054] W sytuacjach związanych z rozsyłaniem grupowym między kontrolerem ANC a punktami dostępowymi AP (na przykład tymi, które są obecne w aktywnym zestawie terminala AT): - Obsługujący AP: Punkt AP, który zgłosił wiadomość (na przykład ForwardDesiredInd) do kontrolera ANC i jest uznany jako obsługujący punkt dostępowy AP aż do momentu, gdy zgłosi inną wiadomość (na przykład ForwardStoppedInd) do kontrolera ANC. (Obsługujący sektor można określać jako sektor obsługiwany przez obsługujący punkt dostępowy AP). - Aktywny obsługujący AP: punkt dostępowy AP, który zgłosił wiadomość ForwardDesiredInd do kontrolera ANC i uznawany jest przez kontroler ANC za obsługujący dane do terminala AT. - Nieobsługujący punkt dostępowy AP: punkt AP, który zgłosił do kontrolera ANC wiadomość ForwardStoppedInd i uznawany jest jako nieobsługujący punkt AP, aż zgłosi do kontrolera ANC wiadomość ForwardDesiredInd. (nieobsługujący sektor może odnosić się do sektora obsługiwanego przez nieobsługujący punkt dostępowy AP).

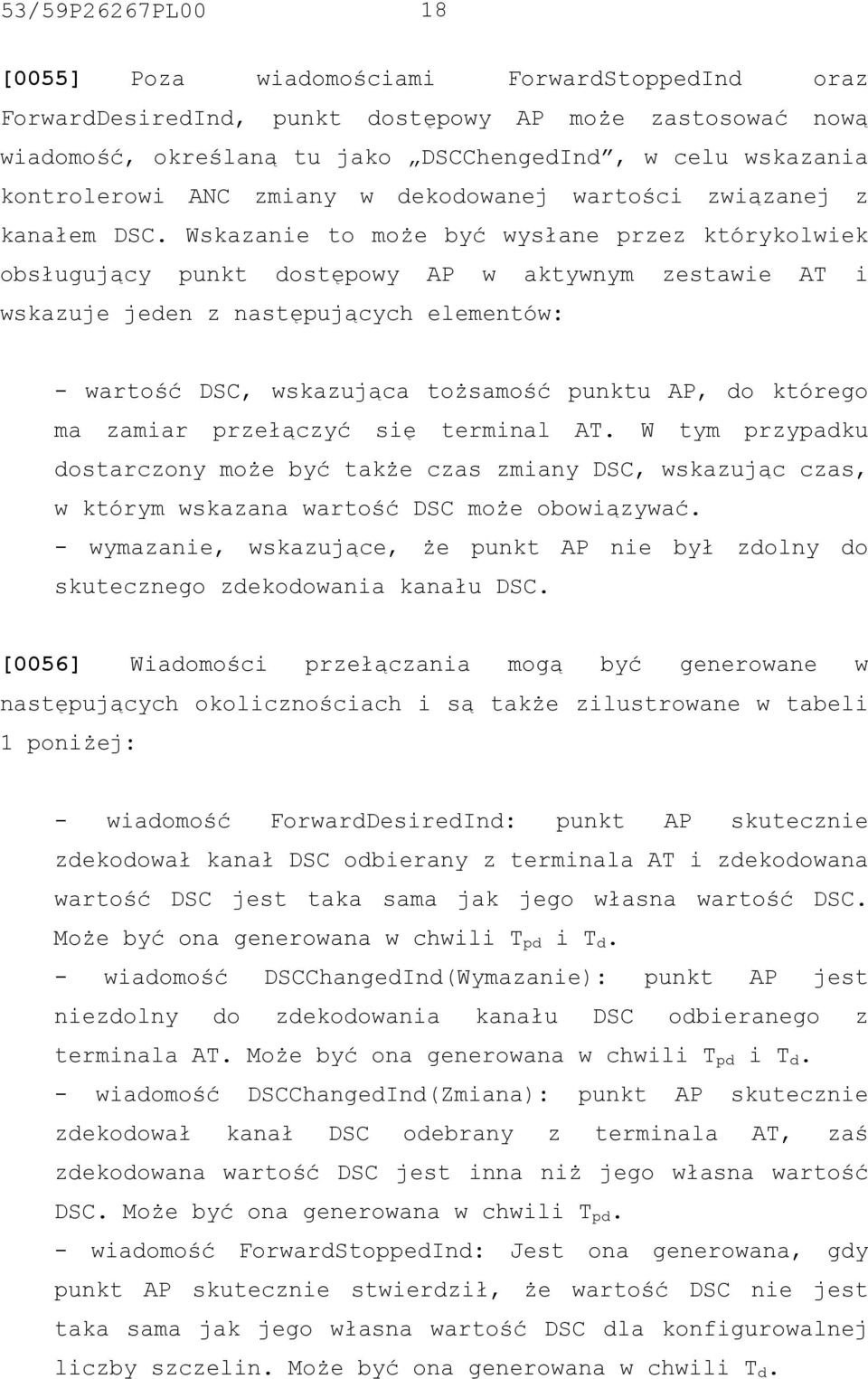

17 53/59P26267PL00 18 [0055] Poza wiadomościami ForwardStoppedInd oraz ForwardDesiredInd, punkt dostępowy AP może zastosować nową wiadomość, określaną tu jako DSCChengedInd, w celu wskazania kontrolerowi ANC zmiany w dekodowanej wartości związanej z kanałem DSC. Wskazanie to może być wysłane przez którykolwiek obsługujący punkt dostępowy AP w aktywnym zestawie AT i wskazuje jeden z następujących elementów: - wartość DSC, wskazująca tożsamość punktu AP, do którego ma zamiar przełączyć się terminal AT. W tym przypadku dostarczony może być także czas zmiany DSC, wskazując czas, w którym wskazana wartość DSC może obowiązywać. - wymazanie, wskazujące, że punkt AP nie był zdolny do skutecznego zdekodowania kanału DSC. [0056] Wiadomości przełączania mogą być generowane w następujących okolicznościach i są także zilustrowane w tabeli 1 poniżej: - wiadomość ForwardDesiredInd: punkt AP skutecznie zdekodował kanał DSC odbierany z terminala AT i zdekodowana wartość DSC jest taka sama jak jego własna wartość DSC. Może być ona generowana w chwili T pd i T d. - wiadomość DSCChangedInd(Wymazanie): punkt AP jest niezdolny do zdekodowania kanału DSC odbieranego z terminala AT. Może być ona generowana w chwili T pd i T d. - wiadomość DSCChangedInd(Zmiana): punkt AP skutecznie zdekodował kanał DSC odebrany z terminala AT, zaś zdekodowana wartość DSC jest inna niż jego własna wartość DSC. Może być ona generowana w chwili T pd. - wiadomość ForwardStoppedInd: Jest ona generowana, gdy punkt AP skutecznie stwierdził, że wartość DSC nie jest taka sama jak jego własna wartość DSC dla konfigurowalnej liczby szczelin. Może być ona generowana w chwili T d.

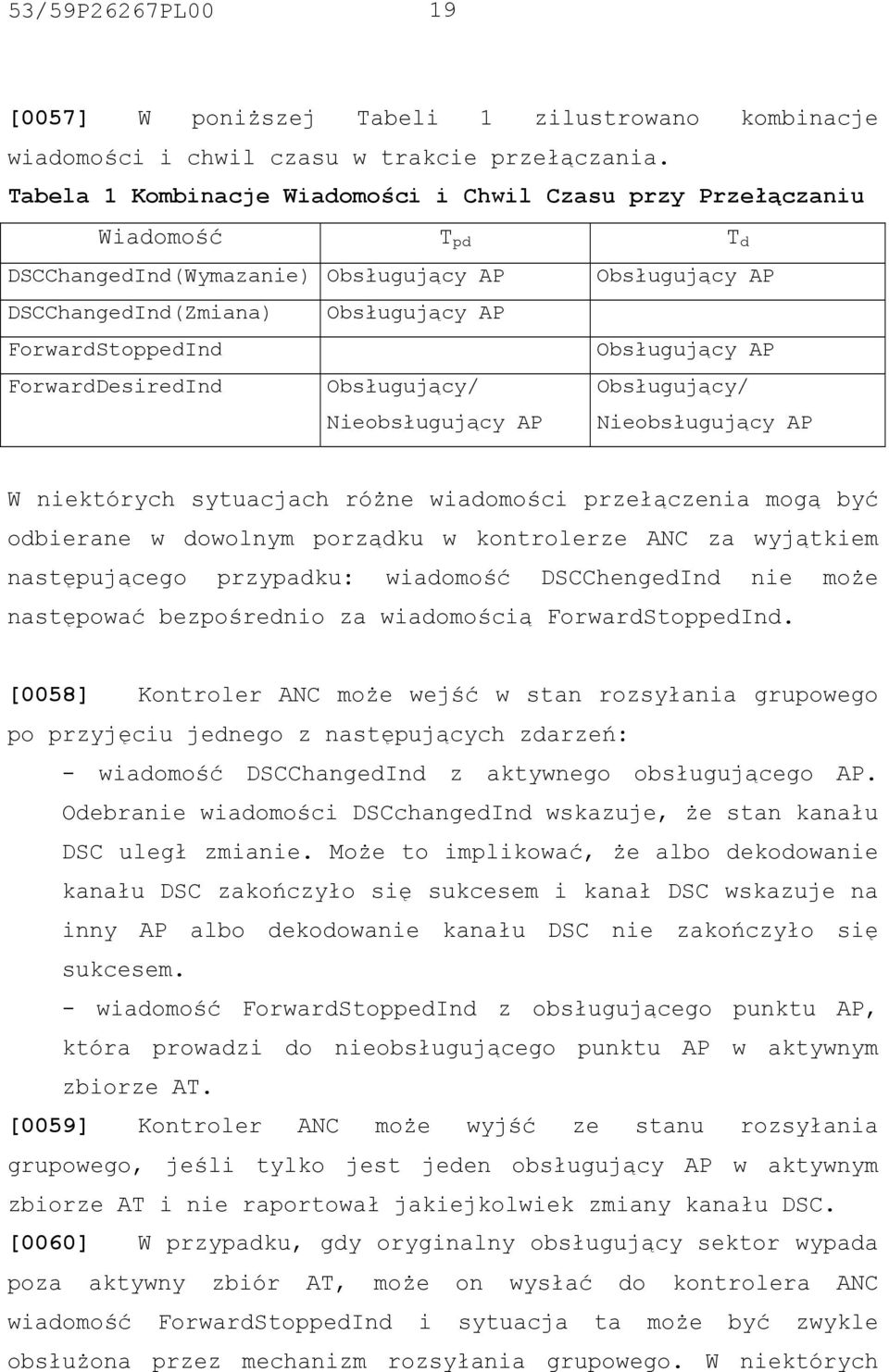

18 53/59P26267PL00 19 [0057] W poniższej Tabeli 1 zilustrowano kombinacje wiadomości i chwil czasu w trakcie przełączania. Tabela 1 Kombinacje Wiadomości i Chwil Czasu przy Przełączaniu Wiadomość T pd T d DSCChangedInd(Wymazanie) Obsługujący AP Obsługujący AP DSCChangedInd(Zmiana) Obsługujący AP ForwardStoppedInd Obsługujący AP ForwardDesiredInd Obsługujący/ Nieobsługujący AP Obsługujący/ Nieobsługujący AP W niektórych sytuacjach różne wiadomości przełączenia mogą być odbierane w dowolnym porządku w kontrolerze ANC za wyjątkiem następującego przypadku: wiadomość DSCChengedInd nie może następować bezpośrednio za wiadomością ForwardStoppedInd. [0058] Kontroler ANC może wejść w stan rozsyłania grupowego po przyjęciu jednego z następujących zdarzeń: - wiadomość DSCChangedInd z aktywnego obsługującego AP. Odebranie wiadomości DSCchangedInd wskazuje, że stan kanału DSC uległ zmianie. Może to implikować, że albo dekodowanie kanału DSC zakończyło się sukcesem i kanał DSC wskazuje na inny AP albo dekodowanie kanału DSC nie zakończyło się sukcesem. - wiadomość ForwardStoppedInd z obsługującego punktu AP, która prowadzi do nieobsługującego punktu AP w aktywnym zbiorze AT. [0059] Kontroler ANC może wyjść ze stanu rozsyłania grupowego, jeśli tylko jest jeden obsługujący AP w aktywnym zbiorze AT i nie raportował jakiejkolwiek zmiany kanału DSC. [0060] W przypadku, gdy oryginalny obsługujący sektor wypada poza aktywny zbiór AT, może on wysłać do kontrolera ANC wiadomość ForwardStoppedInd i sytuacja ta może być zwykle obsłużona przez mechanizm rozsyłania grupowego. W niektórych

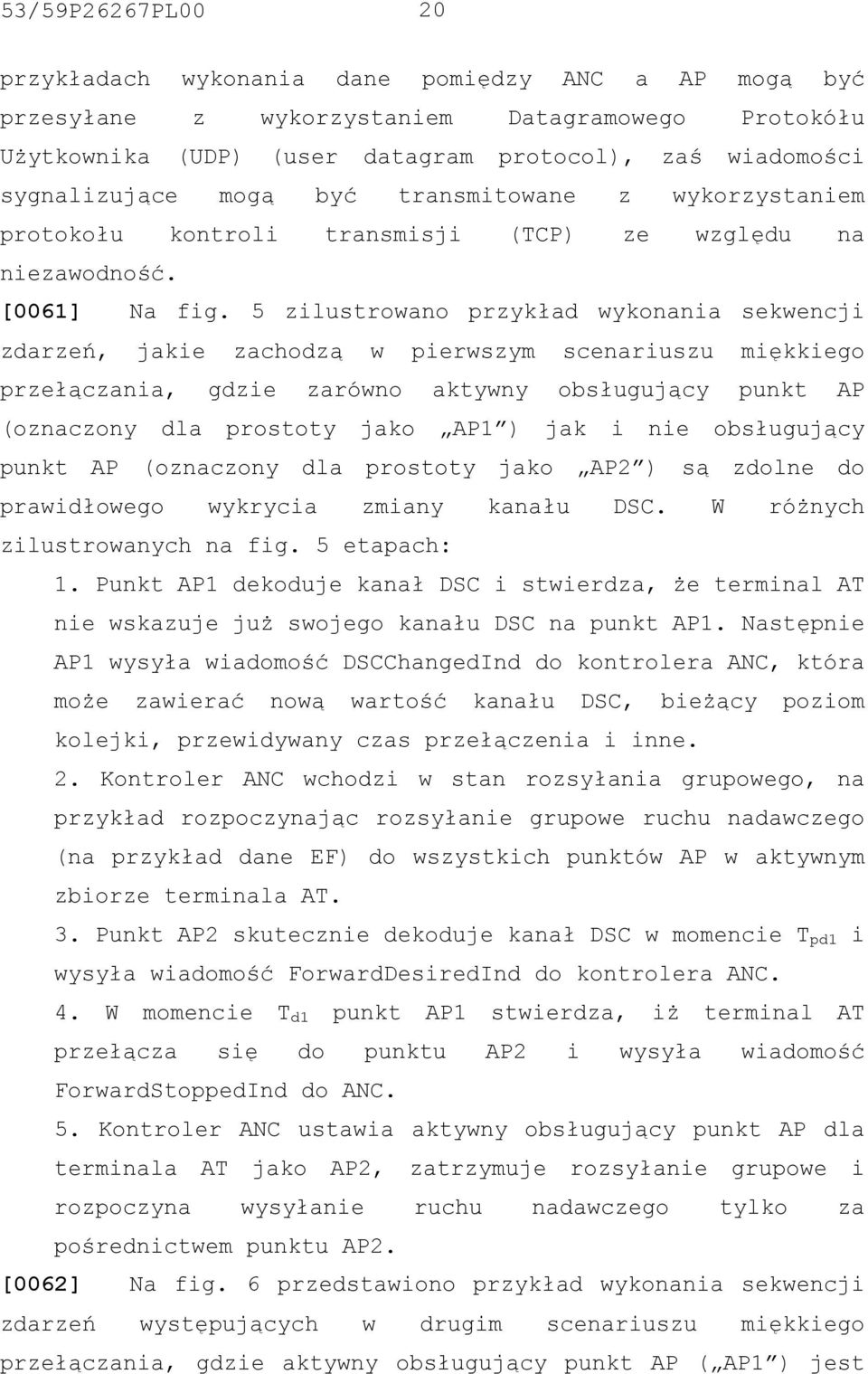

19 53/59P26267PL00 20 przykładach wykonania dane pomiędzy ANC a AP mogą być przesyłane z wykorzystaniem Datagramowego Protokółu Użytkownika (UDP) (user datagram protocol), zaś wiadomości sygnalizujące mogą być transmitowane z wykorzystaniem protokołu kontroli transmisji (TCP) ze względu na niezawodność. [0061] Na fig. 5 zilustrowano przykład wykonania sekwencji zdarzeń, jakie zachodzą w pierwszym scenariuszu miękkiego przełączania, gdzie zarówno aktywny obsługujący punkt AP (oznaczony dla prostoty jako AP1 ) jak i nie obsługujący punkt AP (oznaczony dla prostoty jako AP2 ) są zdolne do prawidłowego wykrycia zmiany kanału DSC. W różnych zilustrowanych na fig. 5 etapach: 1. Punkt AP1 dekoduje kanał DSC i stwierdza, że terminal AT nie wskazuje już swojego kanału DSC na punkt AP1. Następnie AP1 wysyła wiadomość DSCChangedInd do kontrolera ANC, która może zawierać nową wartość kanału DSC, bieżący poziom kolejki, przewidywany czas przełączenia i inne. 2. Kontroler ANC wchodzi w stan rozsyłania grupowego, na przykład rozpoczynając rozsyłanie grupowe ruchu nadawczego (na przykład dane EF) do wszystkich punktów AP w aktywnym zbiorze terminala AT. 3. Punkt AP2 skutecznie dekoduje kanał DSC w momencie T pd1 i wysyła wiadomość ForwardDesiredInd do kontrolera ANC. 4. W momencie T d1 punkt AP1 stwierdza, iż terminal AT przełącza się do punktu AP2 i wysyła wiadomość ForwardStoppedInd do ANC. 5. Kontroler ANC ustawia aktywny obsługujący punkt AP dla terminala AT jako AP2, zatrzymuje rozsyłanie grupowe i rozpoczyna wysyłanie ruchu nadawczego tylko za pośrednictwem punktu AP2. [0062] Na fig. 6 przedstawiono przykład wykonania sekwencji zdarzeń występujących w drugim scenariuszu miękkiego przełączania, gdzie aktywny obsługujący punkt AP ( AP1 ) jest

20 53/59P26267PL00 21 zdolny do prawidłowego wykrycia zmiany kanału DSC, zaś nie obsługujący punkt AP ( AP2 ) wykrywa wymazanie kanału DSC. W różnych zilustrowanych na fig. 6 etapach: 1. Punkt AP1 dekoduje kanał DSC i stwierdza, że terminal AT nie wskazuje już swojego kanału DSC na punkt AP1. Następnie AP1 wysyła wiadomość DSCChangedInd do kontrolera ANC, która może zawierać nową wartość kanału DSC, bieżący poziom kolejki, przewidywany czas przełączenia i inne. 2. Kontroler ANC wchodzi w tryb rozsyłania grupowego, na przykład rozpoczynając rozsyłanie grupowe ruchu nadawczego do wszystkich punktów AP w aktywnym zbiorze terminala AT. 3. Punkt AP2 skutecznie dekoduje kanał DSC (który wskazuje na sam siebie) i wysyła wiadomość ForwardDesiredInd do kontrolera ANC. 4. Punkt AP2 dekoduje wymazanie kanału DSC i wysyła wiadomość DSCChangedInd do kontrolera ANC. 5. W momencie T d1 punkt AP1 stwierdza, iż terminal AT przełącza się do punktu AP2 i wysyła wiadomość ForwardStoppedInd do ANC. Kontroler ANC ustawia aktywny obsługujący punkt AP dla terminala AT jako AP2. 6. Punkt AP2 skutecznie dekoduje więcej symboli DSC (które są takie same jak jego własna wartość). Ze względu na to, że punkt AP2 właśnie wysłał do kontrolera ANC wiadomość DSCChangedInd, wysyła on inną wiadomość ForwardDesiredInd w celu potwierdzenia z kontrolerem ANC, że terminal AT faktycznie przełącza się do punktu AP2. 7. Kontroler ANC zatrzymuje rozsyłanie grupowe i rozpoczyna wysyłanie ruchu nadawczego tylko za pośrednictwem punktu AP2. [0063] Na fig. 7 przedstawiono przykład wykonania sekwencji występujących w trzecim scenariuszu miękkiego przełączania, gdzie aktywny obsługujący punkt AP ( AP1 ) wykrywa zmianę kanału DSC po wymazaniu kanału DSC, zaś nie obsługujący punkt

21 53/59P26267PL00 22 AP ( AP2 ) jest zdolny do prawidłowego wykrycia zmiany kanału DSC. W różnych zilustrowanych na fig. 7 etapach: 1. AP2 skutecznie dekoduje kanał DSC (który jest taki sam jak jego własna wartość) i wysyła wiadomość ForwardDesiredInd do kontrolera ANC. 2. Kontroler ANC wchodzi w stan rozsyłania grupowego, na przykład rozpoczynając rozsyłanie grupowe ruchu nadawczego do wszystkich punktów AP w aktywnym zbiorze terminala AT. 3. W chwili T d1 punkt AP1 dekoduje wymazanie DSC i wysyła do kontrolera ANC wiadomość DSCChangedInd. 4. Punkt AP1 dekoduje kanał DSC (który wskazuje na inny punkt AP) i wysyła wiadomość DSCChangedInd do kontrolera ANC. 5. W chwili T d2 punkt AP1 stwierdza, że terminal AT przełącza się na AP2 i wysyła do kontrolera ANC wiadomość ForwardStoppedInd. Kontroler ANC ustawia aktywny obsługujący punkt AP dla terminala AT jako AP2. 6. Kontroler ANC zatrzymuje rozsyłanie grupowe i rozpoczyna wysyłanie ruchu nadawczego tylko za pośrednictwem punktu AP2. [0064] Na fig. 8 przedstawiono przykład wykonania sekwencji występujących w czwartym scenariuszu miękkiego przełączania, gdzie aktywny obsługujący punkt AP ( AP1 ) powraca z wymazania kanału DSC oraz nie obsługujący punkt AP ( AP2 ) powraca z wymazania kanału DSC. W różnych zilustrowanych na fig. 8 etapach: 1. Punkt AP1 dekoduje wymazanie DSC i wysyła do kontrolera ANC wiadomość DSCChangedInd. 2. Kontroler ANC wchodzi w stan rozsyłania grupowego, na przykład rozpoczynając rozsyłanie grupowe ruchu nadawczego do wszystkich punktów AP w aktywnym zbiorze terminala AT. 3. Punkt AP2 skutecznie dekoduje kanał DSC (który wskazuje na sam siebie) i wysyła wiadomość ForwardDesiredInd (kontynuowaną) do kontrolera ANC.

22 53/59P26267PL Punkt AP2 dekoduje wymazanie DSC i wysyła do kontrolera ANC wiadomość DSCChangedInd. 5. W chwili T d1 punkt AP1 stwierdza, że terminal AT przełącza się na AP2 i wysyła do kontrolera ANC wiadomość ForwardStoppedInd. Kontroler ANC ustawia aktywny obsługujący punkt AP dla terminala AT jako AP2. 6. Punkt AP2 skutecznie dekoduje więcej symboli DSC (które są takie same jak jego własna wartość). Ze względu na to, że punkt AP2 właśnie wysłał do kontrolera ANC wiadomość DSCChangedInd, wysyła on inną wiadomość ForwardDesiredInd w celu potwierdzenia z kontrolerem ANC, że terminal AT faktycznie przełącza się do punktu AP2. 7. Kontroler ANC zatrzymuje rozsyłanie grupowe i rozpoczyna wysyłanie ruchu nadawczego tylko za pośrednictwem punktu AP2. [0065] Występują także inne scenariusze i implementacje przełączania. Przykładowo w niektórych przykładach wykonania kontroler ANC może dokonywać rozsyłania grupowego ruchu nadawczego (na przykład danych EF) do podzbioru punktów AP w aktywnym zbiorze AT w stanie rozsyłania grupowego. Zgodnie z tym, co zilustrowano powyżej, zastosowanie rozsyłania grupowego może skompensować wymazanie kanału DSC lub błąd w sektorze obsługującym lub nie-obsługującym. [0066] W zdarzeniu polegającym na tym, że aktywny obsługujący AP dokonuje błędnej detekcji kanału DSC i wciąż uważa, że kanał DSC wskazuje na niego, wiadomość DSCChangedInd nie może zostać wysłana. W konsekwencji stan rozsyłania grupowego nie może się rozpocząć w chwili T pd czy T d, nawet, jeśli inny punkt AP wysyła wiadomość ForwardDesiredInd. Innymi słowy, stan rozsyłania grupowego może rozpocząć się tylko po wysłaniu wiadomości DSCChangedInd z aktywnego obsługującego sektora. [0067] W pewnych przykładach wykonania, gdy punkt AP wysyła wiadomość DSCChangedInd lub ForwardStoppedInd do kontrolera

23 53/59P26267PL00 24 ANC, może on także wysłać informację o kolejce. Przykładowo wiadomość ta może wskazywać na ostatni bajt, który został wysłany. [0068] W niektórych przykładach wykonania, na zakończenie stanu rozsyłania grupowego, kontroler ANC może wysyłać polecenie do każdego punktu AP, który nie jest już uznawany za obsługujący sektor, na przykład w celu wypłukania ich odpowiednich danych o kolejce. Polecenia te wraz z otwarciem i zamykaniem strumienia zaznaczają okres transmisji. Kontroler ANC może powiązać każdy pakiet, jaki wysyła, ze znacznikowym numerem, który zmienia się przyrostowo (np. o wartość 1 ) dla każdego okresu transmisji. Może to być przydatne do jednoznacznego identyfikowania pakietów w punkcie AP. [0069] Na fig. 9 przedstawiono sieć działań procesu 900, który może być stosowany do realizacji niektórych z przedstawionych przykładów wykonania (jak na przykład te opisane powyżej). W etapie 910 wyznacza się metrykę jakości łącza nadawczego (FL) związaną z każdym z wielu sektorów obsługiwanych przez wiele punktów AP (na przykład w aktywnym zbiorze terminala AT). W etapie 920 przypisuje się kredyty każdego sektora w relacji do wyznaczonej metryki jakości łącza nadawczego FL. W etapie 930 stwierdza się, czy kredyty zgromadzone dla nie obsługującego sektora na granicy zmiany kanału DSC są większe niż założona wartość progowa, gdzie sektor nie obsługujący jest obsługiwany przez nie obsługujący punkt AP inny niż obsługujący punkt AP dla terminala AT. Jeśli wyjście etapu 930 brzmi Tak, wówczas następuje etap 940 i dokonuje zmiany wartości DSC z obsługującego punktu AP na nie obsługujący punkt AP. W etapie 950 transmitowana jest wartość DSC do wielu punktów AP. Etap 960 dokonuje zmiany pokrycia DRC zgodnie ze zmianą kanału DSC (na przykład dokonując zmiany wskazania pokrycia DRC na nie obsługującego pokrycie). Jeśli wyjście etapu 930 brzmi Nie, wówczas proces 900 powraca do etapu 910.

24 53/59P26267PL00 25 [0070] Na fig. 10 przedstawiono sieć działań procesu 1000, który może być zastosowany do realizacji niektórych z przedstawionych przykładów wykonania (jak na przykład opisane powyżej). W etapie 1010 dekodowana jest wartość DSC otrzymana z terminala AT (jak na przykład opisana w przykładzie wykonania z fig. 9).W etapie 1020 wyznacza się, czy dekodowanie jest zakończone powodzeniem. Jeśli wyjściem etapu 1020 jest wartość Tak, wówczas w etapie 1030 stwierdza się, czy istnieje zmiana w dekodowanej wartości DSC. Jeśli wyjściem etapu 1030 jest Tak, wówczas następuje etap 1040 i wysyłana jest wiadomość DSCChangedInd do kontrolera ANC. Jeśli zaś wyjściem etapu 1030 jest Nie, proces 1000 powraca do etapu Jeśli wyjściem etapu 1020 jest Nie, następuje etap 1050 i wysyła wiadomość DSCChangedInd(wymazany) do kontrolera ANC. [0071] Na fig. 11 przedstawiono sieć działań procesu 1100, który może być zastosowany do realizacji niektórych z przedstawionych przykładów wykonania (jak na przykład opisane powyżej). W etapie 1110 dekoduje się wartość DSC otrzymaną z terminala AT (jak na przykład opisano w przykładzie wykonania z fig. 9). W etapie 1120 stwierdza się, czy zdekodowana wartość DSC jest równa własnej wartości (na przykład wartości nie obsługującego AP). Jeśli wyjściem etapu 1120 jest Tak, wówczas następuje etap 1130 i wysyłana jest wiadomość ForwardDesiredInd do kontrolera ANC. Jeśli zaś wyjściem etapu 1120 jest Nie, proces 1100 powraca do etapu [0072] Na fig. 12 przedstawiono sieć działań procesu 1200, który może być zastosowany do realizacji niektórych z przedstawionych przykładów wykonania (jak na przykład opisane powyżej). Proces rozpoczyna się w etapie W etapie 1210 stwierdza się, czy odebrano wiadomość DSCChangedInd z obsługującego punktu AP (na przykład AP1 opisanego powyżej). Jeśli wyjściem etapu 1210 jest Tak, następuje etap 1220 i rozpoczyna się rozsyłanie grupowe ruchu nadawczego (na

25 53/59P26267PL00 26 przykład danych EF), związany z terminalem AT do wielu punktów AP (na przykład tych w aktywnym zbiorze AT). W etapie 1230 stwierdza się, czy odebrano wiadomość ForwardDesiredInd z nieobsługującego AP (na przykład AP2). W etapie 1240 stwierdza się, czy odebrano wiadomość ForwardStoppedInd z punktu AP1. Jeśli wyjścia obydwu etapów 1230 i 1240 są Tak, następuje etap 1250 i przypisanie AP2 jako aktywnego obsługującego punktu AP dla terminala AT. Jeśli wyjście etapu 1230 bądź etapu 1240 jest Nie, wówczas proces 1200 powraca do etapu [0073] Na fig. 12 przedstawiono, iż jeśli wyjście etapu 1210 jest Nie, wówczas następuje etap 1260 i stwierdza się, czy odebrano wiadomość ForwardDesiredInd z nieobsługującego punktu AP (na przykład AP2 opisanego wyżej). Jeśli wyjściem etapu 1260 jest Tak, następuje etap 1270 i rozpoczyna się rozsyłanie grupowe ruchu nadawczego (na przykład dane EF) związanego z terminalem AT do wielu punktów AP (na przykład tych w aktywnym zbiorze AT). W etapie 1280 stwierdza się, czy odebrano wiadomość DSCChangedInd z obsługującego punktu AP (na przykład AP1 opisanego powyżej). Etap 1290 stwierdza, czy odebrano wiadomość ForwardStoppedInd z punktu AP1. Jeśli wyjścia obydwu etapów, 1280 i 1290, są Tak, proces 1200 przechodzi do etapu Jeśli wyjście któregokolwiek etapu, 1280 lub 1290, ma wartość Nie, proces 1200 powraca do etapu Jeśli wyjściem etapu 1260 jest Nie proces 1200 powraca do etapu [0074] Na fig. 13 przedstawiono schemat blokowy urządzenia 1300, w którym zrealizowane mogą być niektóre z przedstawionych przykładów wykonania (jak na przykład opisane powyżej). Przykładowo urządzenie 1300 może zawierać jednostkę (lub moduł) 1310 oszacowania jakości kanału, skonfigurowaną do określania metryki jakości łącza nadawczego, związanego z każdym z wielu sektorów obsługiwanych przez wiele punktów AP (na przykład punkty w aktywnym zbiorze terminala AT);

26 53/59P26267PL00 27 jednostkę 1320 przyznawania kredytu, skonfigurowaną do przypisywania kredytów do każdego sektora w odniesieniu do metryki jakość łącza FL; jednostkę 1330 wyboru DSC, skonfigurowaną do wybierania/zmieniania wartości DSC dla terminala AT (na przykład, jeśli kredyty zgromadzone dla nie obsługującego sektora na granicy zmiany DSC są większe niż założona wartość progowa); transmitującą jednostkę 1340 skonfigurowaną do transmitowania wartości DSC do wielu punktów AP, a także jednostkę 1350 selekcji DRC skonfigurowaną do wybierania/zmieniania pokrycia DRC zgodnie ze zmianą DSC. [0075] W urządzeniu 1300 jednostka 1310 oszacowania jakości kanału, jednostka 1320 przyznawania kredytu, jednostka 1330 wyboru DSC, transmitująca jednostka 1340 oraz jednostka 1350 wyboru DRC mogą być połączone z komunikacyjną szyną Przetwarzająca jednostka 1370 oraz jednostka pamięci 1380 mogą być także połączone z komunikacyjną szyną Przetwarzająca jednostka 1370 może być skonfigurowana do sterowania i/lub koordynowania działaniami rozmaitych jednostek. Jednostka pamięci 1380 może przechowywać rozkazy do wykonania przez przetwarzającą jednostkę [0076] Urządzenie 1300 może być zrealizowane w terminalu AT (na przykład terminal AT 106 z fig. 1) lub innym komunikacyjnym urządzeniu. [0077] Na fig. 14 przedstawiono schemat blokowy urządzenia 1400, które może być stosowane do realizacji niektórych z przedstawionych przykładów wykonania (jak na przykład opisane powyżej). Przykładowo urządzenie 1400 może zawierać dekodującą jednostkę (lub moduł ) 1410 skonfigurowaną do określania wartości DSC otrzymanej z terminala AT; jednostkę 1420 generującą wiadomości, skonfigurowaną do generowania wiadomości zgodnie z dekodowaniem DSC (na przykład DSCChangedInd, ForwardDesiredInd, ForwardStoppedInd lub inne, jak opisane powyżej); a także transmitującą jednostkę 1430

27 53/59P26267PL00 28 skonfigurowaną do wysyłania tak generowanej wiadomości do kontrolera ANC. [0078] W urządzeniu 1400 dekodująca jednostka 1410, jednostka 1420 generująca wiadomości, a także transmitująca jednostka 1430 mogą być połaczone z komunikacyjną szyną Przetwarzająca jednostka 1450 oraz jednostka pamięci 1460 także mogą być połączone z komunikacyjną szyną Przetwarzająca jednostka 1450 może być skonfigurowana do sterowania i/lub koordynowania działaniami różnych innych jednostek. Jednostka pamięci 1460 może przechowywać rozkazy do wykonania przez przetwarzającą jednostkę [0079] Urządzenie 1400 może być realizowane w punkcie AP (na przykład AP1 lub AP2 opisanych wyżej) lub innych elementach infrastruktury sieci. [0080] Na fig. 15 przedstawiono schemat blokowy urządzenia 1500, które może być stosowane do realizacji niektórych z przedstawionych przykładów wykonania (jak na przykład przedstawiono powyżej). Przykładowo urządzenie 1500 może zawierać jednostkę (lub moduł) przetwarzania wiadomości 1510 skonfigurowaną do odbierania wiadomości z punktu AP (na przykład DSCChangedInd, ForwardDesiredInd czy ForwardStoppedInd z punktów AP1 lub AP2 opisane wyżej); jednostkę 1520 rozsyłania grupowego skonfigurowaną do wykonywania rozsyłania grupowego ruchu nadawczego (na przykład dane EF) związanego z terminalem AT do wielu punktów AP (na przykład tych w aktywnym zbiorze terminala AT); a także jednostkę 1530 wyboru serwera, skonfigurowaną do dokonywania wyboru aktywnego obsługującego punktu AP dla terminala AT. [0081] W urządzeniu 1500 jednostka 1510 przetwarzania wiadomości, jednostka 1520 rozsyłania grupowego oraz jednostka 1530 wyboru serwera mogą być połączone z komunikacyjną szyną Z komunikacyjną szyną 1540 połączone mogą być także przetwarzająca jednostka 1550 oraz jednostka pamięci Przetwarzająca jednostka 1550 może być skonfigurowana do

28 53/59P26267PL00 29 kontroli i/lub koordynowania działaniami innych jednostek. Jednostka pamięci 1560 może przechowywać rozkazy do wykonania przez przetwarzającą jednostkę [0082] Urządzenie 1500 może być realizowane w kontrolerze ANC (na przykład opisanym powyżej) lub innym sterującym elemencie sieci. [0083] Moc przesyłania narzutowych kanałów łącza zwrotnego (na przykład kanały DRC, DSC, wskaźnik szybkości zwrotnej (RRI - reverse rate indicator), kanał potwierdzenia (ACK - acknowledgement channel) i inne) mogą być związane z ustalonymi przesunięciami względem mocy transmisji pilota. Ta ostatnia może być kontrolowana przez sterowanie mocą, która może zawierać sterowanie mocą z wewnętrzną pętlą oraz sterowanie mocą z zewnętrzną pętlą. Przykładowo sterowanie mocą z wewnętrzną pętlą może być skonfigurowane do utrzymywania odbieranej pilotowej mocy w punkcie AP wokół wartości progowej, która z kolei może być wyznaczona przez sterowanie mocą z zewnętrzną pętlą. W niektórych sytuacjach regulacja wartości progowej przez zewnętrzną pętlę może opierać się na wydajności kanału danych. W rezultacie potrzebne może być oddzielne rozważanie wydajności narzutowego kanału. Może być to szczególnie ważne w przypadku miękkiego przełączania na zwrotnym łączu. Powodem tego jest to, że dekodowanie danych może czerpać korzyści z kombinacji wyboru (na przykład połączenie wyników dekodowania z wielu punktów AP w aktywnym zbiorze AT) w kontrolerze ANC, podczas gdy narzutowe kanały nie mogą. Wydajność kanału DRC może być słaba szczególnie przy istnieniu nierównowagi, gdzie terminal AT wskazuje na swój kanał DRC w jednym sektorze, z którym ma on najlepsze łącze nadawcze, ale jest kontrolowany pod względem mocy przez inny sektor, z którym ma lepsze łącze zwrotne. [0084] Tak jak w przypadku kanału DRC, jeśli punkt AP dokonuje błędnego dekodowania i na tej podstawie tworzy plan transmisji pakietu, pakiet ten może nie być odbierany przez

29 53/59P26267PL00 30 odpowiedni terminal AT i wszystkie szczeliny transmisji mogą zostać zmarnowane. Jeśli punkt AP nie może zdekodować z powodzeniem kanału DRC i deklaruje wymazanie kanału DRC, terminal AT nie może być obsłużony. W sytuacji wielu użytkowników ze strumieniami danych nie wrażliwych (na przykład best-effort), może to powodować niewielką stratę pojemności sektora. Dlatego też tolerować można rozsądny współczynnik wymazania kanału DRC w odniesieniu do małego prawdopodobieństwa błędu dekodowania DRC. W trakcie dekodowania DRC, potencjalny DRC z maksymalną odbieraną energią może być porównywany z wartością progową. Ten potencjalny kanał może zostać ważnym kanałem DRC, gdy energia ta jest większa od wartości progowej. W przeciwnym wypadku zadeklarować można wymazanie DRC. Ze względu na to, że moc transmisji DRC jest związana z mocą pilota, wartość progowa energii DRC może być równoważna wartości progowej na odbieranej mocy pilota (określanej tutaj jako Ecp/Nt ). Przykładowo wymazanie DRC może być zadeklarowane, jeśli Ecp/Nt spada na przykład poniżej -25 db lub blisko tego. [0085] Sektor(-y) może dostarczać terminalowi AT wartość stosunku SINR dla łącza zwrotnego lub szybkość wymazania DRC za pośrednictwem pętli sprzężenia zwrotnego, na przykład za pośrednictwem bitu DRCLock. Każdy sektor może ustawić bit DRCLock dla terminala AT zgodnie z oszacowaną szybkością wymazania. Przykładowo wartość 1 bitu DRCLock ( in-lock ) może wskazywać, iż szybkość wymazania DRC jest akceptowalna. Wartość 0 ( out-of-lock ) bitu DRCLock może wskazywać, że szybkość wymazania DRC jest niedopuszczalna. [0086] Można przewidzieć pewne mechanizmy służące do uniknięcia przestoju dla terminala AT poddawanego konsekwentnie dużej szybkości wymazania: na przykład jednym może być mechanizm powolny wykorzystujący bit DRCLock na łączu nadawczym wskazujący do terminala AT o dużej szybkości
