6. Montaż wyświetlacza LCD
|
|
|
- Antonina Rutkowska
- 4 lat temu
- Przeglądów:
Transkrypt
1 6. Montaż wyświetlacza LCD Written By: Dozuki System 2019 manual.prusa3d.com/ Page 1 of 10
2 Step 1 Narzędzia niezbędne w tym rozdziale Klucz imbusowy 2,5 mm do śrub M3 Klucz imbusowy 2 mm do wyrównania nakrętek Torebka ze śrubami dla ekranu LCD jest zazwyczaj przyklejona do LCD. Step 2 Przygotowywanie części wyświetlacza LCD Dla następnych kroków przygotuj: Obudowa ekranu LCD (1x) Pokrętło LCD (1x) Wsporniki LCD (2x) Ekran LCD (1x) Śruba M3x10 (6x) Nakrętka M3nS (4x) Karta SD (1x) 2019 manual.prusa3d.com/ Page 2 of 10
3 Step 3 Sprawdzenie przewodów LCD Zanim zaczniesz, upewnij się, że przewody są właściwie podłączone. Do gniazda oznaczonego EXP1 (oznaczenie na płytce LCD) należy podłączyć przewód z JEDNYM czarnym paskiem. Do gniazda oznaczonego EPX2/EXP2 (poszukaj oznaczenia na płytce LCD) musi być podłączony przewód z DWOMA czarnymi paskami. Dostępna jest zaktualizowana wersja złączy LCD, które są teraz połączone z płytką prostopadle (pod kątem 90 ). Funkcjonalność jest taka sama. Patrz druga ilustracja. Płytka drukowana (PCB) może być czerwona lub niebieska, ale ich funkcjonalność jest taka sama manual.prusa3d.com/ Page 3 of 10
4 Step 4 Montaż podpór wyświetlacza LCD Przygotuj wyświetlacz LCD i wydrukowane wsporniki - patrz ilustracja. Umieść wsporniki na płytce z wyświetlaczem LCD. Powtórz powyższy krok dla drugiego wspornika. Upewnij się, że wszystkie części są właściwie umieszczone względem siebie. Dokładna pozycja zostanie ustalona później, w tej chwili nie musisz się o nią martwić. Możesz teraz zdjąć folię ochronną z ekranu, jednak nie wyrzucaj jej. Za chwilę nakleimy ją z powrotem manual.prusa3d.com/ Page 4 of 10

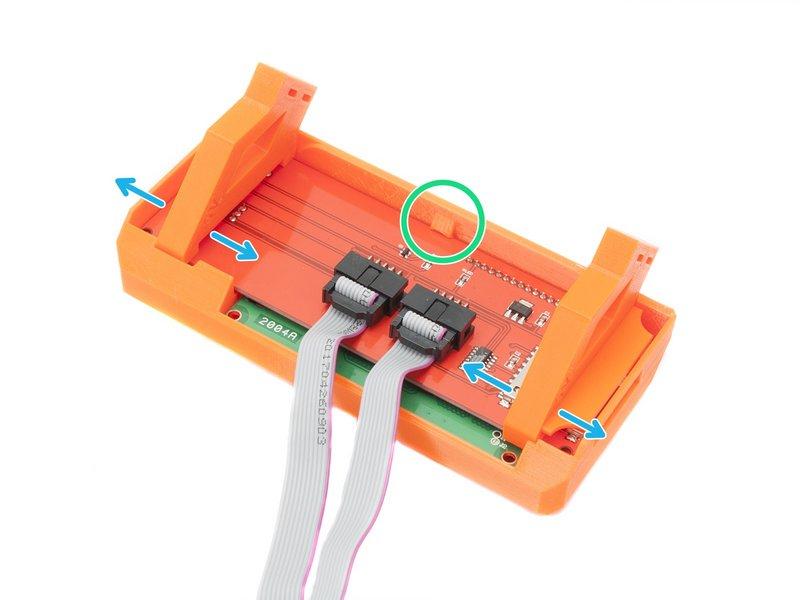

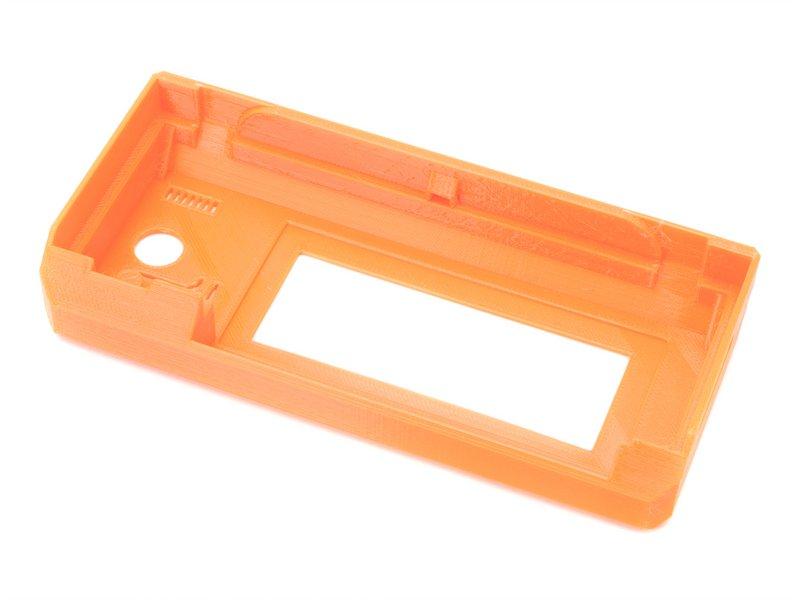

5 Step 5 Montaż obudowy ekranu LCD Wciśnij wyświetlacz LCD wraz ze wspornikami w obudowę, tak jak pokazano na ilustracji. Ostrożnie - z drugiej strony jest pokrętło! Popraw ustawienie podpór jeśli będzie to konieczne. Wciśnij go tak głęboko, jak to możliwe. Płytka z wyświetlaczem LCD powinna kliknąć po wciśnięciu pod wspornik w centralnej części obudowy. Naklej folię ponownie, upewniając się, że jest czysta, inaczej możesz porysować ekran manual.prusa3d.com/ Page 5 of 10

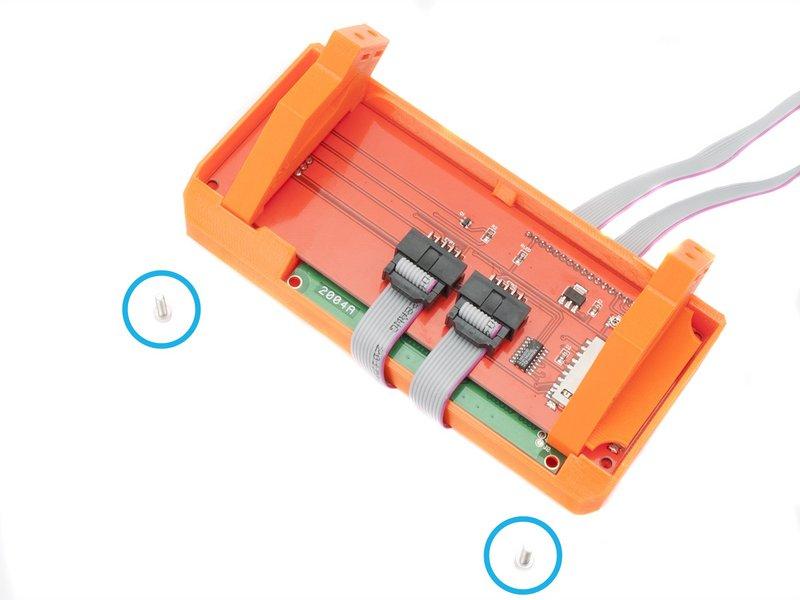

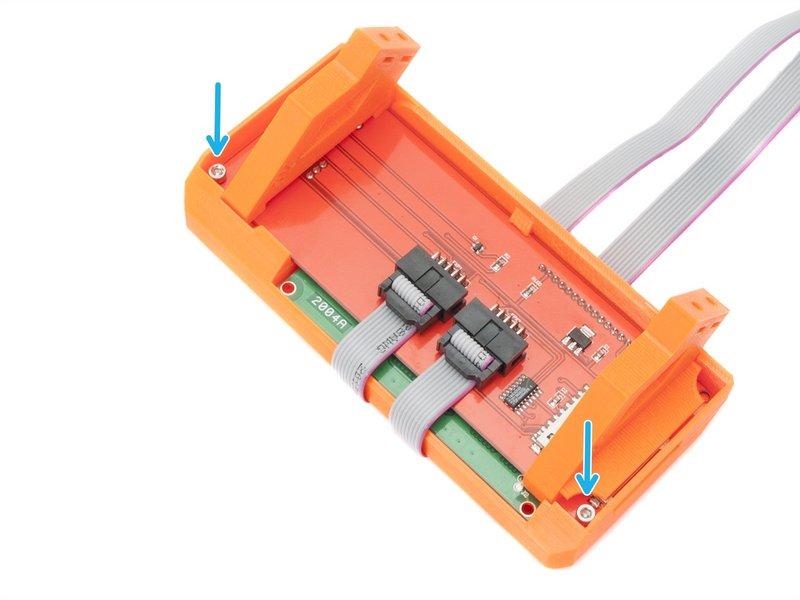

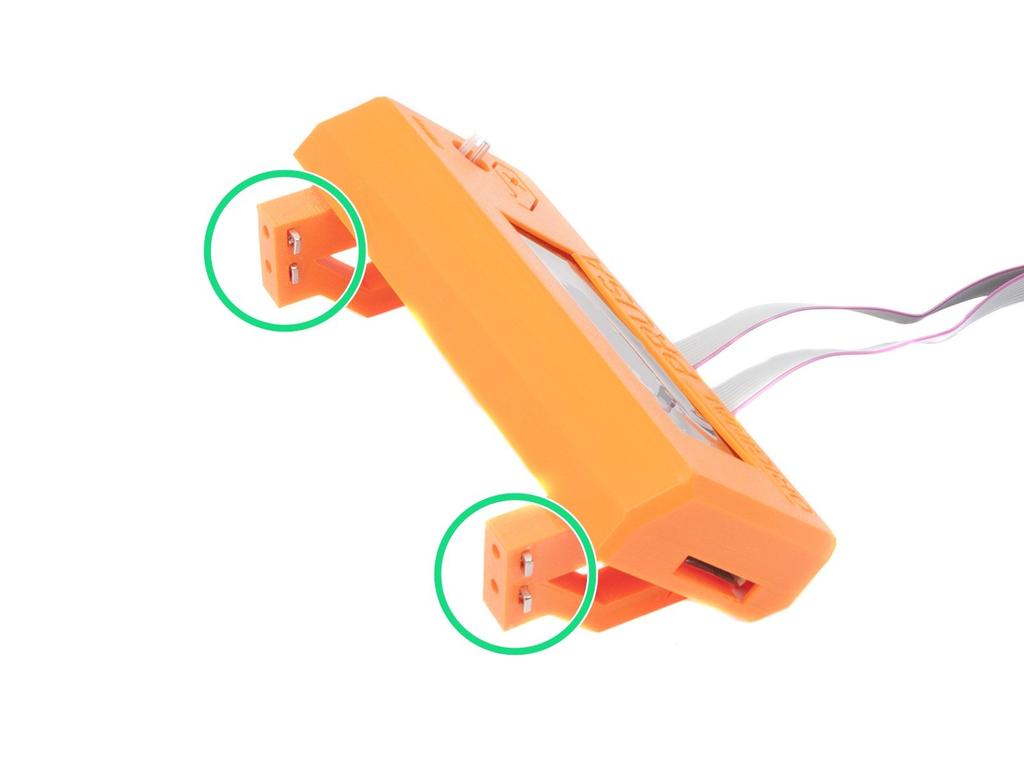

6 Step 6 Zabezpieczenie wyświetlacza LCD Przykręć płytkę z wyświetlaczem LCD używając dwóch śrub M3x10 i klucza imbusowego 2,5 mm. Step 7 Przygotowanie wsporników do montażu Umieść cztery nakrętki M3nS w przygotowanych otworach. Wsuń je do samego końca. Sprawdź prawidłowe wyrównanie za pomocą klucza imbusowego manual.prusa3d.com/ Page 6 of 10
7 Step 8 Montaż wyświetlacza LCD na drukarce UWAGA!!! Jeśli nóżki antywibracyjne nie są jeszcze na swoich miejscach to, przednia część drukarki oprze się na zamontowanym wyświetlaczu LCD. Zamontuj nóżki teraz lub zachowaj ostrożność, ponieważ możesz uszkodzić uchwyty ekranu LCD. Aby podejrzeć proces montażu wróć do Rozdziału 2 (Oś Y). Znajdź otwory pod śruby M3 w przedniej płycie. Wsuń cztery śruby M3x10. Umieść zmontowany wyświetlacz LCD przy przedniej płycie osi Y. Dokręć wszystkie cztery śruby manual.prusa3d.com/ Page 7 of 10
8 Step 9 Montaż pokrętła LCD Zamontuj pokrętło LCD w sposób pokazany na ilustracji. Step 10 Czas na Haribo! Podobnie jak poprzedni rozdział, ten był dość łatwy, prawda? Weź nie więcej niż 10% manual.prusa3d.com/ Page 8 of 10
9 Step 11 Wyświetlacz LCD gotowy! To było szybkie! Co nie? Sprawdź po raz ostatni poprawność montażu - porównaj z ilustracją. Możesz teraz usunąć folię ochronną z panelu LCD. Możesz wsunąć kartę SD w slot (z lewej strony). Zalecamy jednak aby zrobić to gdy drukarka będzie w pełni złożona. Step 12 Różne rodzaje zasilaczy Są dwa rodzaje zasilaczy, z różnymi rodzajami mocowania. Upewnij się, że podążasz za właściwą instrukcją!!! Nowy zasilacz w czarnej obudowie (uchwyty zasilacza w bocznym rowku profilu) 7. Montaż podgrzewanego stołu i zasilacza (czarny zasilacz) Poprzednia wersja zasilacza w srebrnej obudowie (uchwyty zasilacza w górnym rowku profilu) 7. Montaż podgrzewanego stołu i zasilacza (srebrny zasilacz) This document was last generated on :36:45 PM manual.prusa3d.com/ Page 9 of 10
10 2019 manual.prusa3d.com/ Page 10 of 10
