1 Wymiana arkusza PEI w MK2.5/MK3 Written By: Dozuki System 2018 manual.prusa3d.com/ Page 1 of 17

2 Step 1 Uszkodzona powierzchnia PEI Powierzchnia PEI jest bardzo trwała, jednak istnieje możliwość uszkodzenia jej mechanicznie. Zawsze poczekaj chwilę po dużym wydruku zanim przystąpisz do zdejmowania modelu ze stołu. Przeczytaj Samouczek druku 3D aby dowiedzieć się jakie materiały wymagają specjalnego obchodzenia się z powierzchnią druku PEI aby uniknąć jej uszkodzenia. Jeśli Twoja powierzchnia druku jest poważnie uszkodzona to przejdźmy do następnego kroku. Nie zwlekaj z naklejeniem nowego arkusza PEI po zdjęciu poprzedniego. Arkusz chroni również przed korozją atmosferyczną manual.prusa3d.com/ Page 2 of 17

3 Step 2 Lista zakupów (część 1) Przygotuj następujące narzędzia zanim zaczniesz: Zamrażalnik Nowy arkusz PEI (zamów tutaj - musisz się zalogować). Płaski wkrętak do podważenia narożnika arkusza PEI. Limonen (Lemonesol, D-Limonen lub coś podobnego) Rękawiczki nitrylowe (więcej niż jedna para) Ręczniki papierowe Jednorazowe ręczniki z włókniny (tzw. czyściwo) 2018 manual.prusa3d.com/ Page 3 of 17

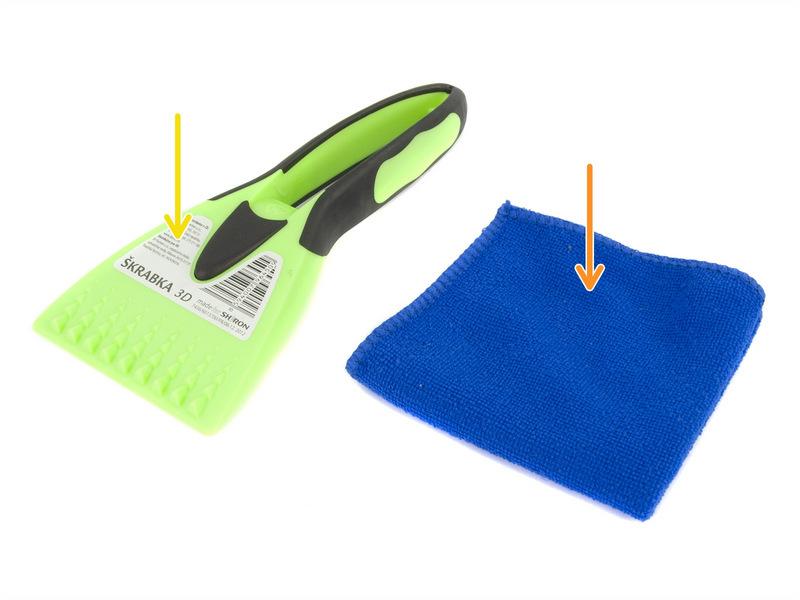

4 Step 3 Lista zakupów (część 2) Ostry nóż do przycięcia arkusza PEI Plastikowa skrobaczka (np. skrobaczka do lodu) Ściereczka z mikrofibry (aby zapobiec zarysowaniu powierzchni nowego arkusza PEI) Foliowa torebka o rozmiarze większym niż płyta stalowa Podkładka, na której możesz umieścić płytę - idealnie z twardej pianki, co najmniej 2 razy większa od płyty stalowej. Nie zalecamy cienkiego plastiku. Szklanka czystej wody Alkohol izopropylowy (IPA) lub aceton Przygotuj wymagane elementy wcześniej - ciężko będzie przerwać pracę aby wziąć coś potrzebnego manual.prusa3d.com/ Page 4 of 17

5 Step 4 Zamrażanie uszkodzonego arkusza PEI Aby łatwiej usunąć stary arkusz PEI, umieścimy płytę w zamrażalce. Ustaw temperaturę na -20 C (-4 F) lub niższą, jeśli zamrażalka oferuje taką możliwość. Czym bardziej zmrozisz płytę stalową tym więcej czasu będziesz mieć na oderwanie arkusza PEI zanim klej zacznie znów kleić. Umieść płytę stalową w zamrażarce na co najmniej 30 minut. Nie umieszczaj nowego arkusza PEI w zamrażarce ;) 2018 manual.prusa3d.com/ Page 5 of 17

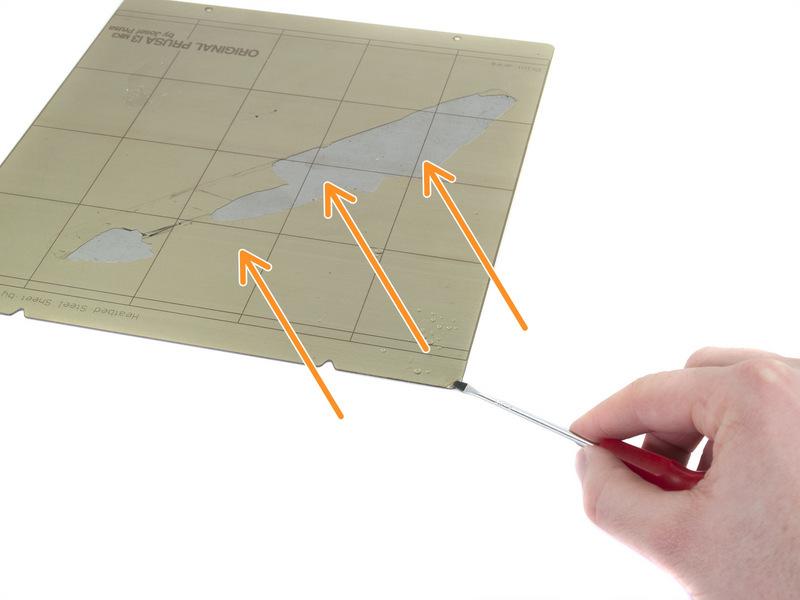

6 Step 5 Usuwanie arkusza PEI Czas odgrywa tu kluczową rolę! Gdy tylko temperatura zacznie się podnosić to klej pomiędzy arkuszem PEI a płytą zacznie odzyskiwać siłę adhezji. Wyjmij płytę stalową z zamrażalnika i podważ narożnik arkusza PEI przy pomocy ostrego narzędzia (np. płaskiego wkrętaka). Oderwij cały arkusz PEI. Zamarznięty klej pozostanie na płycie stalowej. Zrób to szybko! Ostrożnie - możesz zarysować płytę stalową lub zrobić sobie krzywdę! Jeśli Twoja powierzchnia druku jest uszkodzona również z drugiej strony, to teraz możesz ją również usunąć manual.prusa3d.com/ Page 6 of 17

7 Step 6 Usuwanie kleju przy pomocy ręczników papierowych Zgodnie z tym, co zaznaczyliśmy w poprzednim kroku - klej powinien zostać na arkuszu PEI i nie będzie potrzeby usuwania go. Najpierw umieść na powierzchni, na której będziesz pracować jednorazową (tzn. taką, którą będziesz móc później wyrzucić) podkładkę pod płytę stalową. Nie wyciągaj jej dopóki nie usuniesz kleju z płyty. Połóż ręczniki papierowe na płycie stalowej tak, jak zostało to pokazane na ilustracji. Cała powierzchnia, na której jest klej powinna być przykryta. Czerwona linia przedstawia płytę stalową przykrytą ręcznikami manual.prusa3d.com/ Page 7 of 17

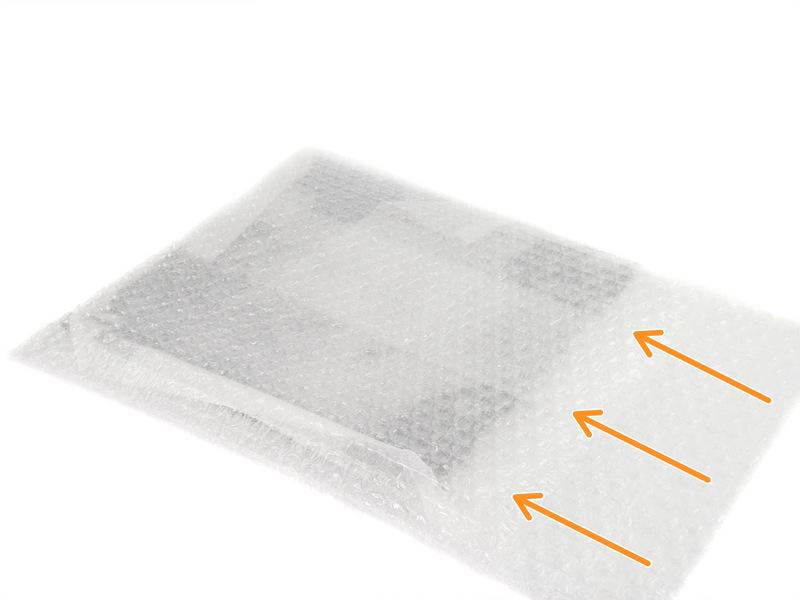

8 Step 7 Usuwanie kleju - czas na Limonen OSTRZEŻENIE: ten krok wymaga użycia rozpuszczalnika (np. Limonenu). Używaj rękawic ochronnych (np. nitrylowych) i nie zostawiaj pojemnika z rozpuszczalnikiem bez nadzoru. Zapoznaj się z instrukcjami postępowania z danym środkiem chemicznym!!! Nalej Limonen na ręczniki papierowe - muszą być kompletnie nasączone. Umieść płytę stalową z ręcznikami w torbie foliowej aby ograniczyć parowanie Limonenu. Uszczelnij torbę aby ograniczyć parowanie Limonenu. Możesz użyć torby z folii bąbelkowej, w której dostarczyliśmy płytę stalową albo innej torby, którą można uszczelnić w pewnym stopniu manual.prusa3d.com/ Page 8 of 17

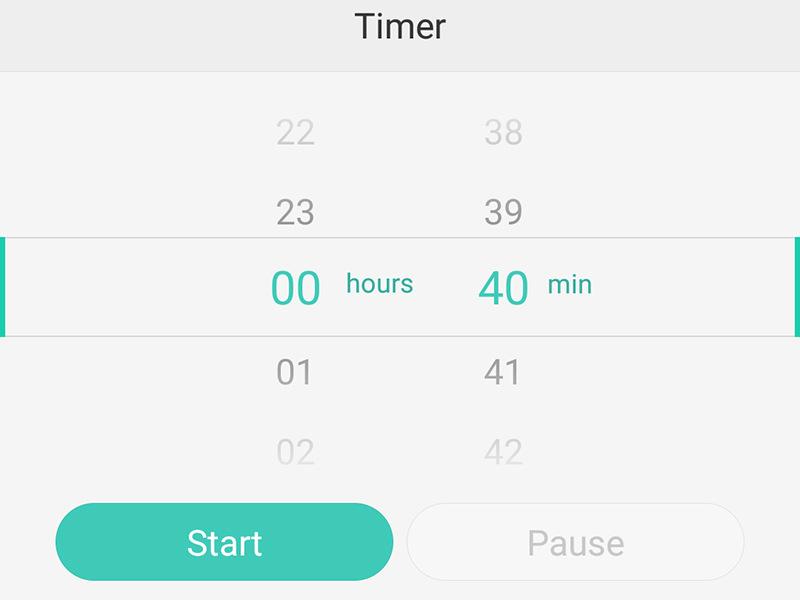

9 Step 8 Usuwanie kleju - działanie Limonenu Pozwól Limonenowi robić swoje przez co najmniej 40 minut. Upewnij się, że dziecko ani żadne zwierze domowe nie ma dostępu do torebki z płytą w środku! Otwórz okna i pozwól pomieszczeniu wietrzyć się, jednak nie wychładzaj go. Step 9 Usuwanie kleju - wyciąganie z torby foliowej Wyjmij płytę stalową z torebki foliowej. Upewnij się, że na powierzchni, na której pracujesz, nadal znajduje się podkładka pod płytę stalową - teraz narobimy trochę bałaganu. Zdejmij ręczniki papierowe manual.prusa3d.com/ Page 9 of 17

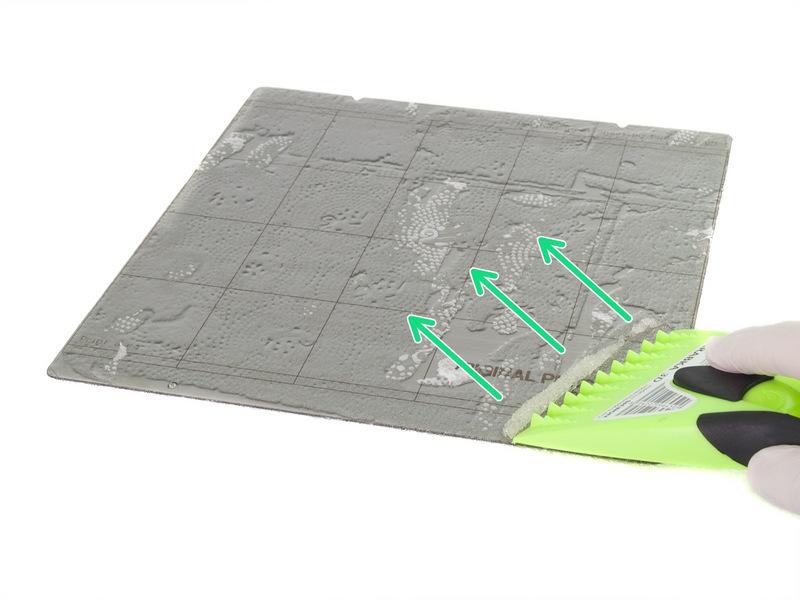

10 Step 10 Usuwanie kleju przy pomocy skrobaczki Postępuj ostrożnie i cierpliwie aby nie uszkodzić skrobaczki ani płyty stalowej. Weź plastikową skrobaczkę i zacznij zdrapywać klej zaczynając od narożnika. Spróbuj zebrać klej w jednym miejscu - będzie łatwiej się go pozbyć. Płyta wygląda na czystą, ale musimy się upewnić, że usunęliśmy cały klej. Przejdź do następnego kroku. Użyj ręczników z włókniny do czyszczenia skrobaczki. Papierowe zbyt łatwo się rozdzierają manual.prusa3d.com/ Page 10 of 17

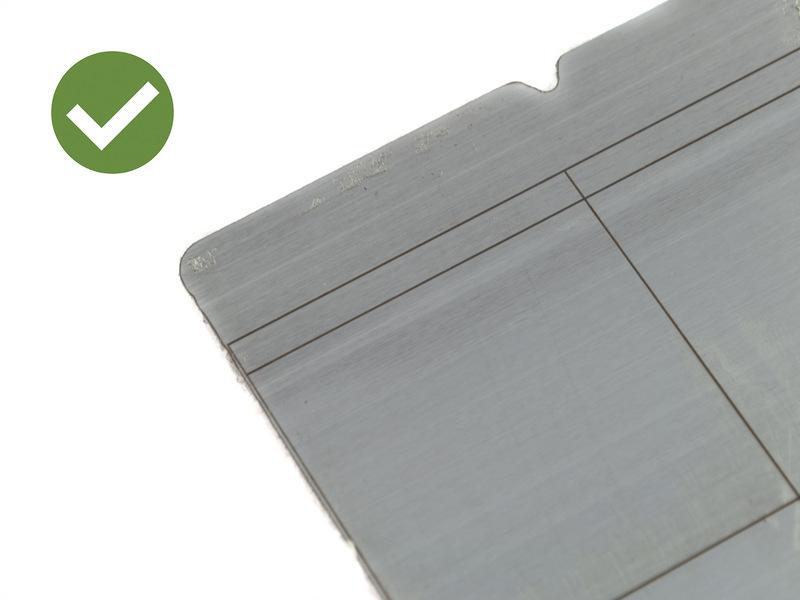

11 Step 11 Usuwanie kleju - szukanie resztek Przyjrzyj się dobrze czy na płycie nie pozostały żadne ślady kleju. Nasącz je znów Limonenem, pozwól zadziałać przez kilka sekund i ponownie zacznij zeskrobywać klej. Tak powinna wyglądać płyta - bez resztek kleju. Zastosuj tą procedurę na całej powierzchni płyty i powtarzaj do usunięcia całości kleju. Wyczyść skrobaczkę po każdej rundzie aby nie rozcierać z powrotem już zebranego kleju. Użyj ręczników z włókniny do czyszczenia skrobaczki. Papierowe zbyt łatwo się rozdzierają. Step 12 Czyszczenie płyty stalowej wodą Limonen ma tendencję do parowania, ale musimy upewnić się, że całość jest usunięta razem z resztkami kleju. Nalej na powierzchnię czystej wody lub spryskaj ją. Wytrzyj całą płytę ręcznikiem (papierowym lub tkaninowym) 2018 manual.prusa3d.com/ Page 11 of 17

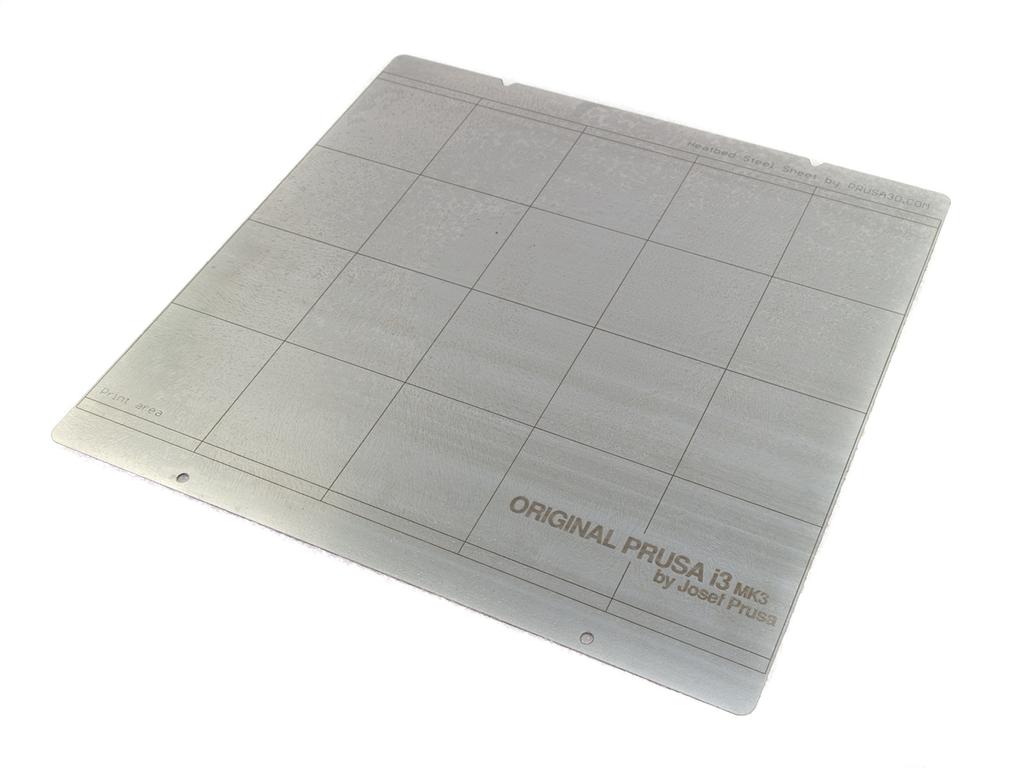

12 Step 13 Czyszczenie płyty stalowej (IPA) Wyczyść płytę używając IPA (lub podobnej chemii do odtłuszczania) i ręcznika z włókniny. Upewnij się, że na powierzchni nie ma żadnych drobinek kurzu, włókien ani innych zanieczyszczeń! Unikaj również dotykania powierzchni płyty gołymi rękoma. Płyta jest czyta, teraz możesz zamknąć pojemnik z Limonenem i pozbyć się podkładki spod pyty. Zachowuj czystość w miejscu pracy. Jeśli konieczne było zerwanie arkusza PEI z obydwóch stron to obróć płytę na drugą stronę, wróć do kroku 6 i powtórz proces usuwania kleju manual.prusa3d.com/ Page 12 of 17

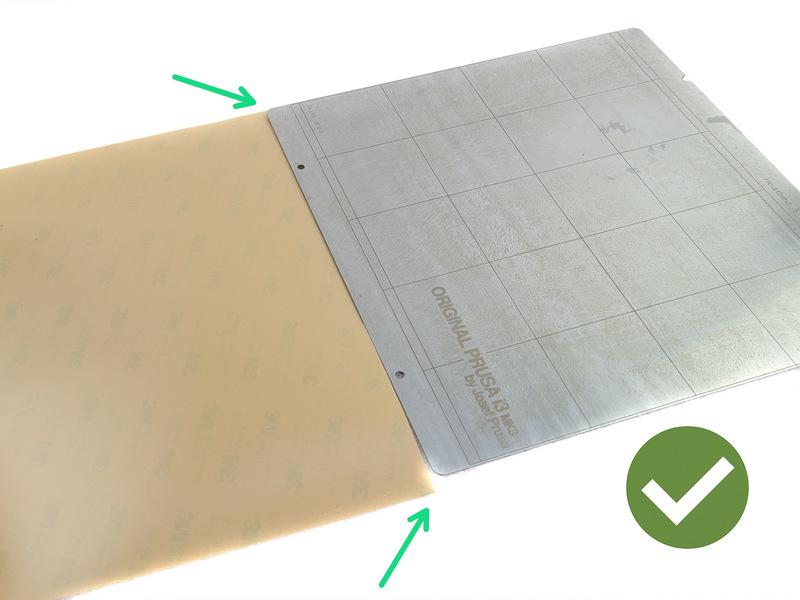

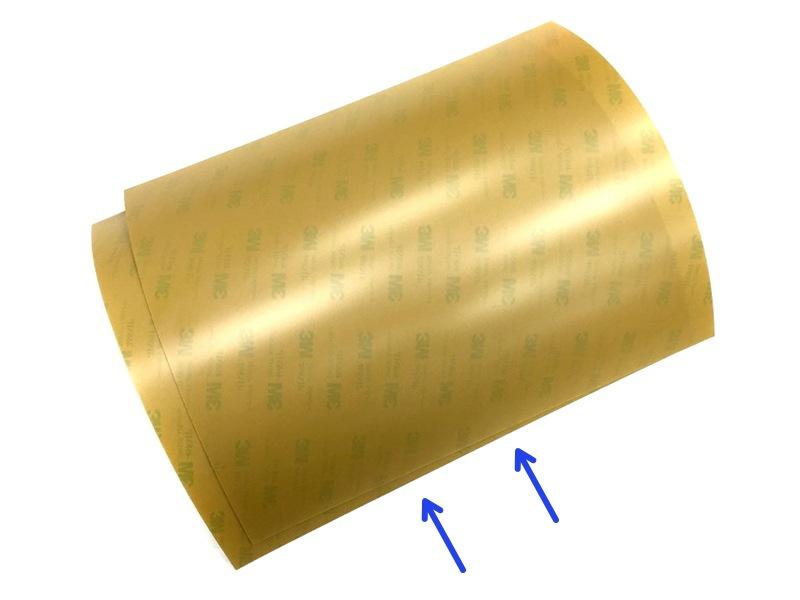

13 Step 14 Przygotowanie arkusza PEI UWAGA: Najpierw przeczytaj wszystkie instrukcje i postępuj ostrożnie. Jeśli źle przykleisz arkusz PEI to NIE BĘDZIESZ MIEĆ SZANSY TEGO NAPRAWIĆ! ARKUSZ PEI NIE JEST KWADRATOWY - przyłóż go do płyty stalowej aby umieścić go w odpowiednim kierunku. Prawidłowo umieszczony arkusz PEI powinien wystawać ok 1-2 mm z każdej strony. NIE PRÓBUJ odrywać arkusza PEI gdy został już przyklejony, nawet gdy tylko kawałeczek przylega - zniszczysz powłokę kleju w tym miejscu! 2018 manual.prusa3d.com/ Page 13 of 17

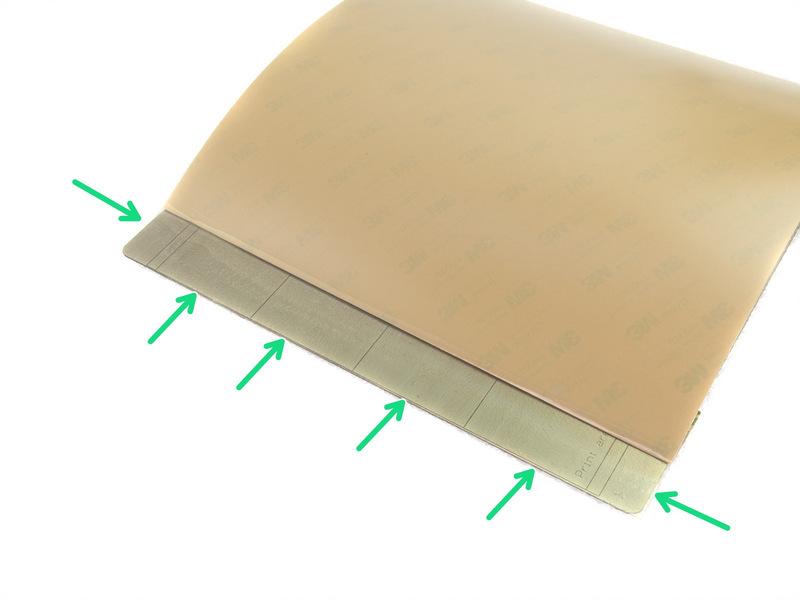

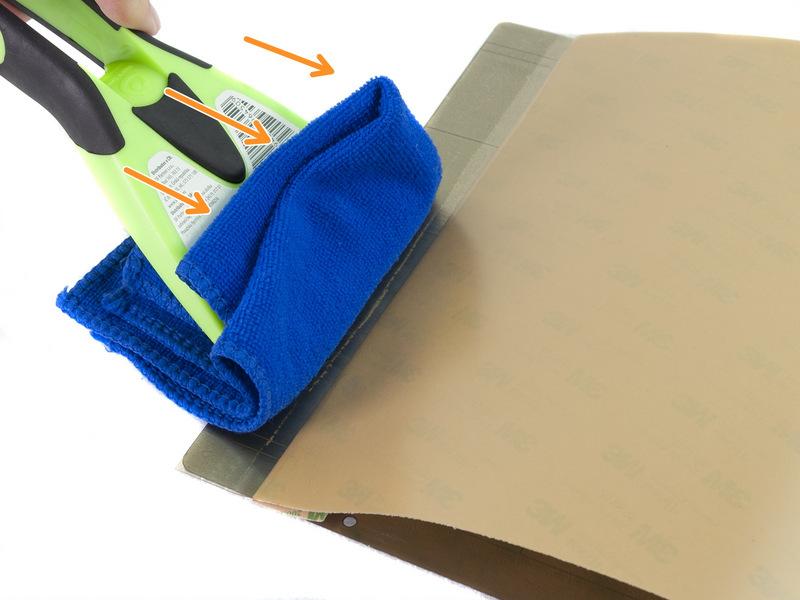

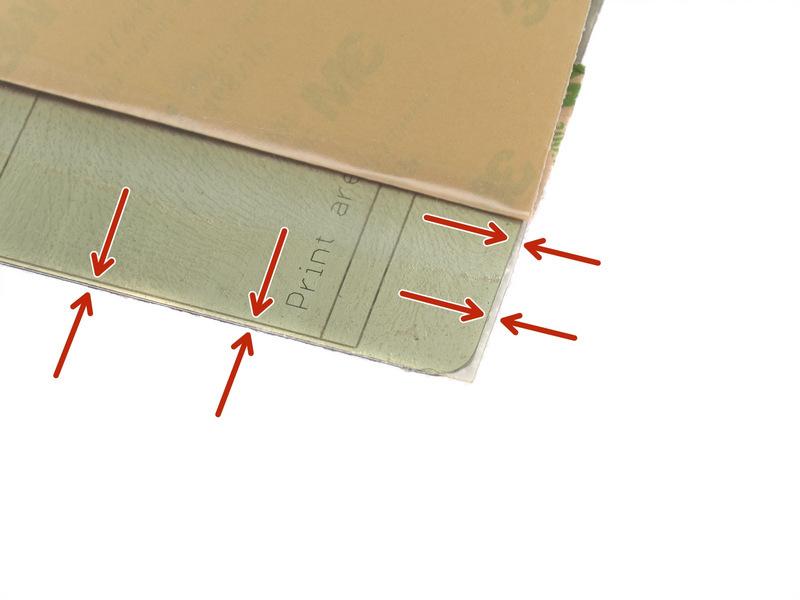

14 Step 15 Przyklejanie arkusza PEI Odklej ok. 2 cm papieru od spodu arkusza PEI po jego KRÓTSZEJ stronie - tak, jak jest to pokazane na ilustracji. Upewnij się, że arkusz PEI jest umieszczony tak, jak na ilustracji. Krawędzie arkusza powinny być równoległe do krawędzi płyty. Arkusz PEI może wystawać delikatnie poza krawędź płyty - później obetniemy nadmiar. Sprawdź uważnie czy krawędzie arkusza PEI i płyty stalowej są ze sobą wyrównane (równoległe do siebie). Step 16 Przyklejanie arkusza PEI do płyty stalowej Owiń krawędź skrobaczki ściereczką z mikrofibry i zacznij dociskać arkusz PEI do płyty stalowej. Posuwaj się MAKSYMALNIE o 2-3 cm!!! Większe odległości mogą sprawić, że uwięzisz powietrze pod arkuszem, przez co powierzchnia będzie nierówna. Przesuwaj skrobaczkę po całej powierzchni płyty, we wszystkich kierunkach. ZACHOWAJ OSTROŻNOŚĆ w okolicach krawędzi. Przeczytaj następny krok aby dowiedzieć się więcej manual.prusa3d.com/ Page 14 of 17

15 Step 17 Dociskanie arkusza PEI do krawędzi ZACHOWAJ SZCZEGÓLNĄ OSTROŻNOŚĆ w pobliżu krawędzi. ZAWSZE zachowuj kierunek ruchu na zewnątrz płyty NIGDY do wewnątrz. Możesz przypadkowo oderwać arkusz PEI i wpuścić powietrze pod spód. Przesuwaj skrobaczkę po całej powierzchni płyty i zachowaj ostrożność w okolicach krawędzi. Po skończeniu pozostaw płytę na kilka minut aby klej mógł zadziałać. Możesz w tym czasie wyczyścić i odłożyć większość narzędzi - będziemy potrzebować już tylko noża, IPA i ręczników manual.prusa3d.com/ Page 15 of 17

16 Step 18 Przycinanie krawędzi Odetnij nadmiar arkusza PEI używając ostrego noża przygotowanego wcześniej. ZAWSZE obcinaj nadmiar "od góry" (od używanej strony). Nie musisz wycinać tych otworów w arkuszu PEI - są one używane do wieszania płyty w procesie produkcji. Zachowaj ostrożność przy wycinaniu rowków - ZAWSZE tnij w dół (w kierunku arkusza), NIGDY w przeciwnym kierunku. W innym przypadku możesz oderwać arkusz PEI. Step 19 GOTOWE! Gratulacje! Powierzchnia druku jest jak nowa! Umieść płytę w drukarce, wytrzyj powierzchnię używając IPA i puść wydruk testowy ;) This document was last generated on :12:40 PM manual.prusa3d.com/ Page 16 of 17
