1 PA600 Zaawansowany PDA Skrócona instrukcja obsługi

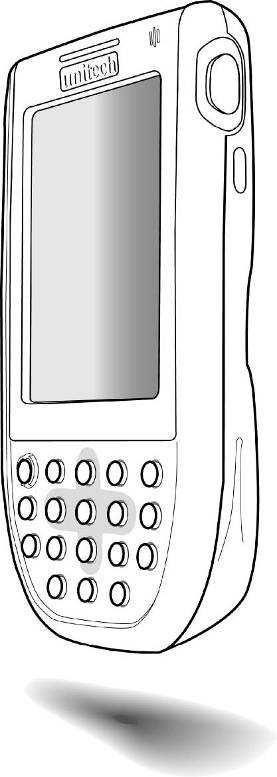

2 Widok z przodu urządzenia 1 Kontrolka stanu urządzenia 5 Złącze uniwersalne 2 Lewy przycisk skanowania 6 Klawiatura 3 Włącznik 7 Ekran dotykowy LCD 4 Mikrofon 8 Głośniczek Pierwsze uruchomienie PA600 Po 12-godzinnym cyklu ładowania akumulatorów, terminal będzie gotowy do uruchomienia - przy czym należy bezwzględnie pamiętać o włączeniu baterii backup owej. Teraz można włączyć urządzenie, dokonać kalibracji wyświetlacza, ustawić datę i godzinę oraz strefę czasową. Włączenie i wyłączenie 1. Włączenie i wyłączenie PA600 odbywa się poprzez naciśnięcie przcisku power (3) umiejscowionego z lewej strony klawiatury, na przedniej części obudowy.

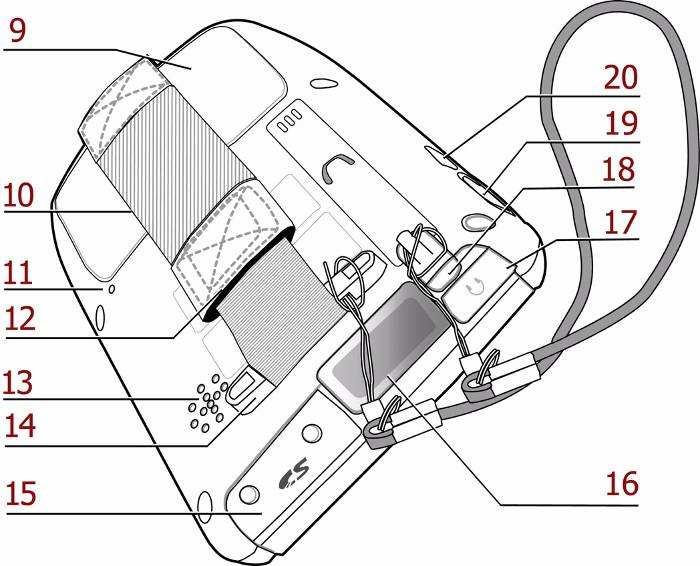

3 Widok od tyłu 9 Komora akumulatora 15 Slot kart pamięci SD 10 Zatrzask osłony akumulatora 16 Skaner laserowy 11 Przycisk resetowania 17 Wyjście słuchawkowe 12 Pasek elastyczny 18 Rysik 13 Głośnik 19 Prawy przycisk skanowania 14 Zaczep paska 20 Port podczerwieni (IR)

Instalowanie akumulatorów 1 Otwarcie komory akumulatora następuje po przesunięciu zatrzasku (zgodnie z kierunkiem strzałki na poniższym rysunku) i podniesieniu osłony Styki zasilania Foliowy

kątem na folii i wsunąć w głąb komory przytrzymując jednocześnie końcówkę folii by wystawała poza obręb obudowy 3 Jeśli akumulator jest właściwie ułożony, wystarczy pchnąć go do dołu, do

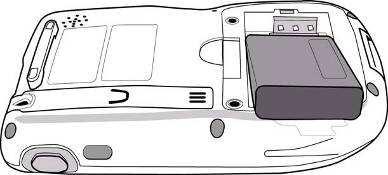

4 Instalowanie akumulatorów 1 Otwarcie komory akumulatora następuje po przesunięciu zatrzasku (zgodnie z kierunkiem strzałki na poniższym rysunku) i podniesieniu osłony Styki zasilania Foliowy element ułatwiający operacje montażu/demontażu akumulatora Uchwyt zabezpieczający 2 Przed wsunięciem akumulatora należy zwrócić uwagę na pozycję jego styków, następnie należy go ułożyć pod kątem na folii i wsunąć w głąb komory przytrzymując jednocześnie końcówkę folii by wystawała poza obręb obudowy 3 Jeśli akumulator jest właściwie ułożony, wystarczy pchnąć go do dołu, do momentu zatrzaśnięcia uchwytu zabezpieczającego akumulator przed wysunięciem Foliowy element ułatwiający montaż akumulatora 4 Ostatnią operacją jest zamknięcie klapki osłaniającej komorę akumulatora

Ładowanie kolektora 1 Szerszą końcówkę przewodu USB należy wpiąć do złącza znajdującego się w dolnej krawędzi obudowy (1).

Uwaga: Urządzenie jest wyposażone w wewnętrzny akumulator zapasowy, którego zadaniem jest podtrzymanie danych przechowywanych w pamięci RAM.

główny lub podłączyć kolektor do ładowania.

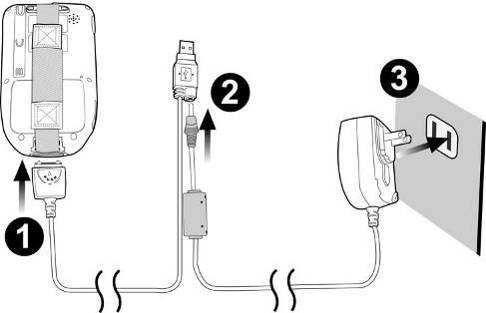

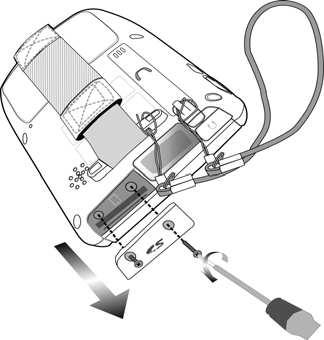

5 Ładowanie kolektora 1 Szerszą końcówkę przewodu USB należy wpiąć do złącza znajdującego się w dolnej krawędzi obudowy (1). 2 Do drugiej końcówki należy wpiąć wtyk bananowy zasilacza (2). 3 Ostatnią czynnością jest wpięcie zasilacza do gniazda sieciowego 230V (3). Uwaga: Urządzenie jest wyposażone w wewnętrzny akumulator zapasowy, którego zadaniem jest podtrzymanie danych przechowywanych w pamięci RAM. Należy jednak pamiętać, że podtrzymanie pamięci wystarcza na maksymalnie 2 godziny i przed upływem tego czasu należy bezwzględnie wymienić akumulator główny lub podłączyć kolektor do ładowania. Karty pamięci SD/MMC 1 Aby zainstalować kartę pamięci, należy najpierw odkręcić dwie niewielkie śrubki i zdjąć osłonę slotu kart SD. 2 Następnie należy wsunąć kartę w slot i zamontować osłonę. Jeśli kolektor będzie w tym czasie włączony, system potwierdzi poprawną instalację pamięci charakterystycznym dźwiękiem.

Cyfra 3, Prawy soft-key. ENTER, OK. Backspace, ESC. Cyfra 4, Strzałka w lewo. Cyfra 5, Cyfra 6, Strzałka w prawo. Tabulator, Kl. Windows.

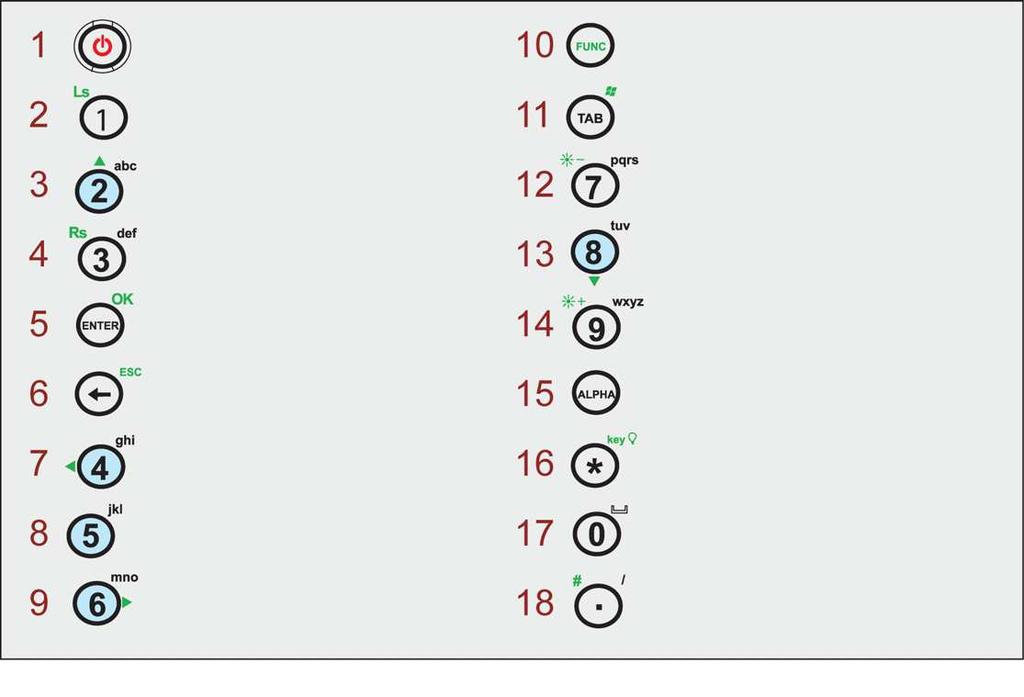

6 Klawiatura i klawisze funkcyjne Jeśli zostanie wciśnięty klawisz FUNC na pasku zadań pojawi się ikona informacyjna Klawiatura zacznie aktywować funkcje opisane na zielono: Klawisz włącz/wyłącz Klawisz FUNKCJI. Cyfra 1, Lewy soft-key. Cyfra 2, Strzałka w górę. Cyfra 3, Prawy soft-key. ENTER, OK. Backspace, ESC. Cyfra 4, Strzałka w lewo. Cyfra 5, Cyfra 6, Strzałka w prawo. Tabulator, Kl. Windows. Cyfra 7, Kl. zm. jasności Cyfra 8, Strzałka w dół. Cyfra 9, Kl. zw. jasności. Klawisz włącz litery ENTER, OK. Cyfra 0, Spacja. Cyfra 1, Kl. Windows.

Kalibracja ekranu dotykowego PA600 Kalibracja ekranu dotykowego powinna odbyć się przy pierwszym uruchomieniu systemu Windows Mobile, może się również pojawić po całkowitym resecie terminala.

7 Kalibracja ekranu dotykowego PA600 Kalibracja ekranu dotykowego powinna odbyć się przy pierwszym uruchomieniu systemu Windows Mobile, może się również pojawić po całkowitym resecie terminala. 1 Kalibracji dokonujemy przy pomocy rysika znajdującego się na tylnej ściance PA600 2 W obrębie ekranu (na środku i po rogach) znacznie się pojawiać krzyżyk. 3 Należy lekko przyciskać lub stukać w środek krzyżyka aż do zakończenia kalibracji. English Uwaga: Jeśli ekran zachowuje się nieprecyzyjnie, należy ponownie dokonać jego kalibracji. W tym celu należy otworzyć zakładkę ustawień systemowych System Settings i uruchomić aplikację kalibrującą Align Screen
