4. Oś Z. 4. Oś Z. Instrukcja montażu osi Z. Written By: Dozuki System manual.prusa3d.com Page 1 of 17
|
|
- Janina Matuszewska
- 5 lat temu
- Przeglądów:
Transkrypt
1 4. Oś Z Instrukcja montażu osi Z Written By: Dozuki System 2017 manual.prusa3d.com Page 1 of 17

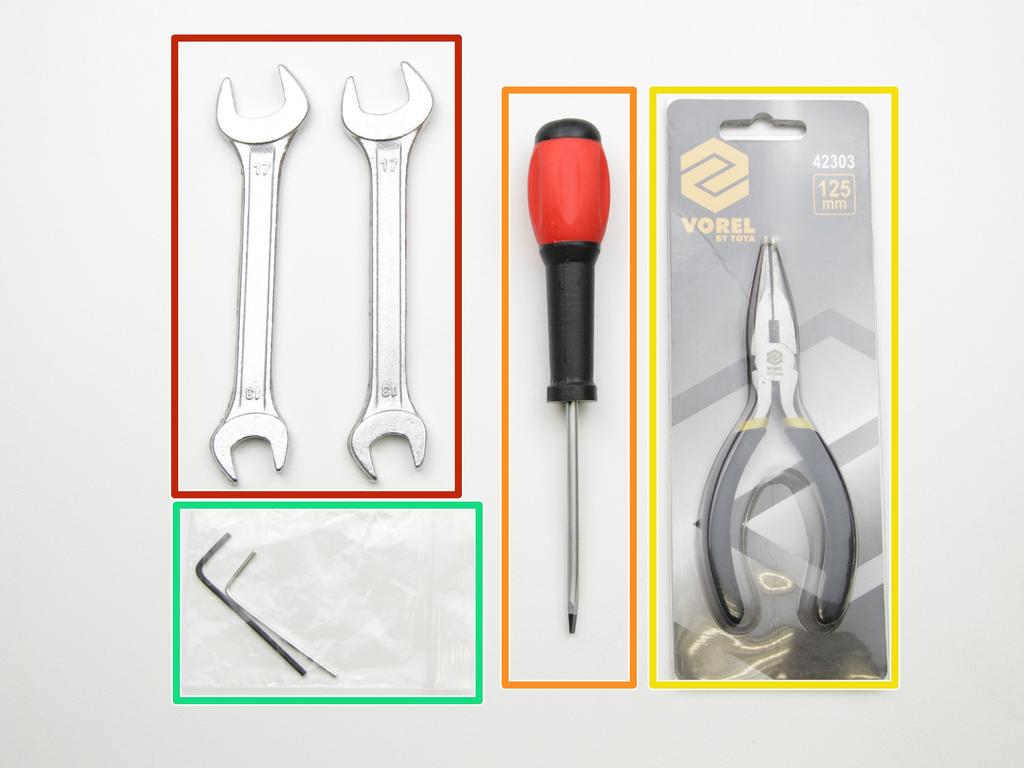

2 Step 1 Potrzebne narzędzia Klucze płaskie 13/17 mm Śrubokręt płaski 3,6 mm Małe szczypce uniwersalne (kombinerki) Klucze imbusowe 2,5 i 1,5 mm Step 2 Części wydrukowane 3D Z-endstop-holder (uchwyty czujnika krańcowego osi Z) Z-axis-top-left (lewy górny róg osi Z) Z-axis-top-right (prawy górny róg osi Z) Z-axis-bottom-left (lewy dolny róg osi Z) Z-axis-bottom-right (prawy dolny róg osi Z) Jako punkt orientacyjny dla prawidłowego umieszczenia części w następnych krokach można traktować otwory na pręty okrągłe 8 mm manual.prusa3d.com Page 2 of 17

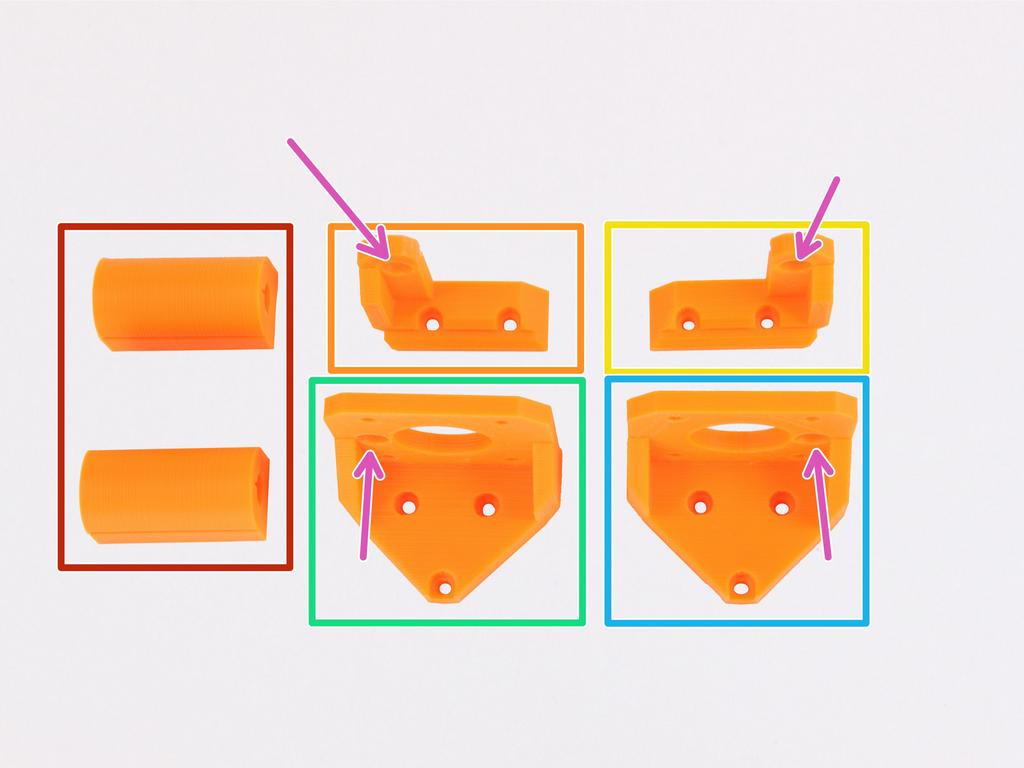

3 Step 3 Umieszczenie rogów na ramie Należy umieścić wydrukowane części na ramie zgodnie z rysunkiem. Trzeba zwrócić uwagę na prawidłową orientację ramy (w lewej górnej części znajduje się logo PRUSA). W tym kroku są używane tylko śruby M3x10. Step 4 Przymocowanie do ramy Przy użyciu klucza imbusowego 2,5 mm należy przykręcić wydrukowane części do ramy. Dokręcać trzeba z wyczuciem, aby nie doszło do uszkodzenia wydrukowanych części manual.prusa3d.com Page 3 of 17
4 Step 5 Umiejscowienie silników osi Z Należy umieścić silniki osi Z na ramie. Silnik 1 osi Z (mniejszy silnik z najkrótszym kablem). Silnik 2 osi Z (mniejszy silnik z 2. najkrótszym kablem). Trzeba zwrócić uwagę na prawidłowe umiejscowienie silników (silnik 1 osi Z z lewej strony). Należy użyć śrub M3x10 i podkładek M3w manual.prusa3d.com Page 4 of 17

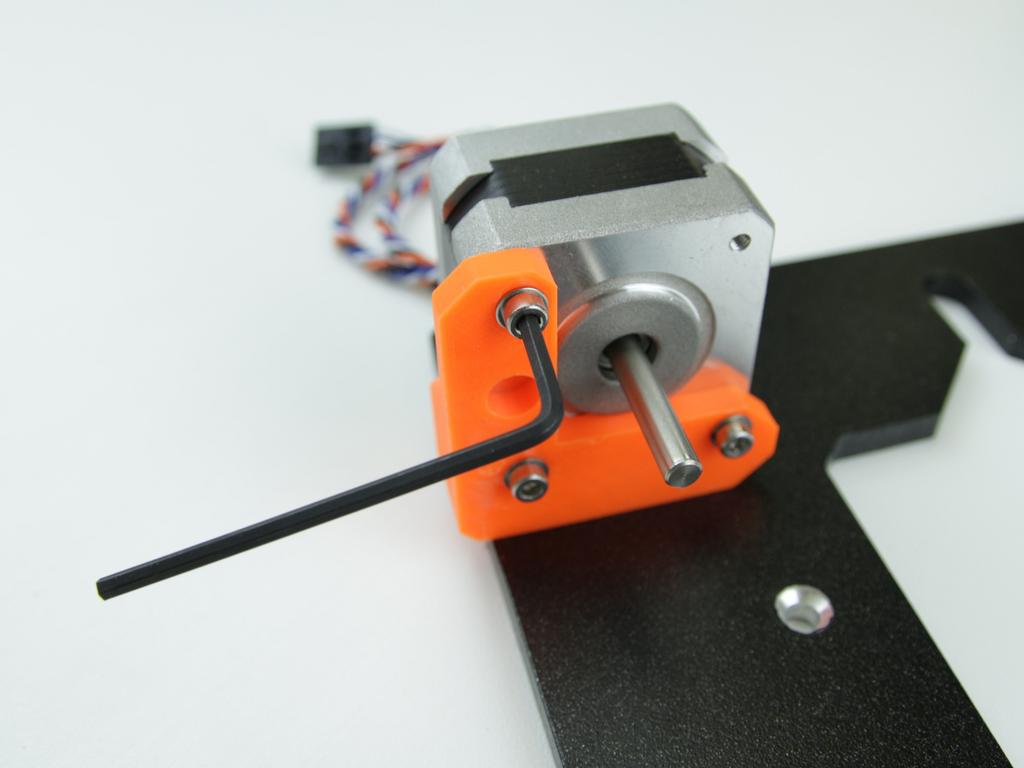

5 Step 6 Przykręcenie silników osi Z Przy użyciu klucza imbusowego 2,5 mm należy przykręcić silniki do części wydrukowanych 3D. Step 7 Organizacja kabli osi Z Opaski zaciskowe trzeba włożyć w otwory na spodzie ramy manual.prusa3d.com Page 5 of 17

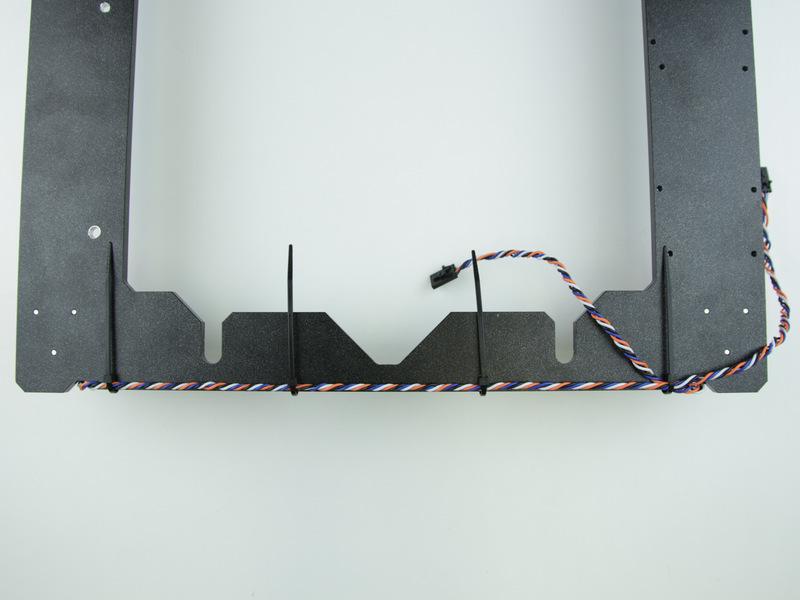

6 Step 8 Organizacja kabli osi Z (2) Trzeba przymocować kable do ramy zgodnie z rysunkiem. Kabel silnika 2 osi Z powinien być przymocowany ostatnią opaską zaciskową. Step 9 Przycięcie opasek zaciskowych Należy uciąć odstające fragmenty opasek zaciskowych. Trzeba zwrócić uwagę na prawidłowe ułożenie łączeń opasek zaciskowych manual.prusa3d.com Page 6 of 17
7 Step 10 Montaż osi Y Zmontowaną oś Y należy wsunąć do otworów w ramie. Cała konstrukcja powinna dać się podnieść i postawić do góry nogami. Trzeba dokręcić nakrętki M10n do ramy. Należy upewnić się, że podkładka znajduje się między nakrętką a ramą z obu stron. Trzeba zwrócić uwagę na prawidłowe ułożenie osi Y w ramie (dłuższa część powinna znajdować się po stronie silników osi Z). Step 11 Przygotowanie prętów okrągłych osi Z Pręty okrągłe należy wsunąć w uchwyty czujnika krańcowego osi Z. Ważne jest, aby części zostały nałożone poprawnie, tak jak na rysunku manual.prusa3d.com Page 7 of 17

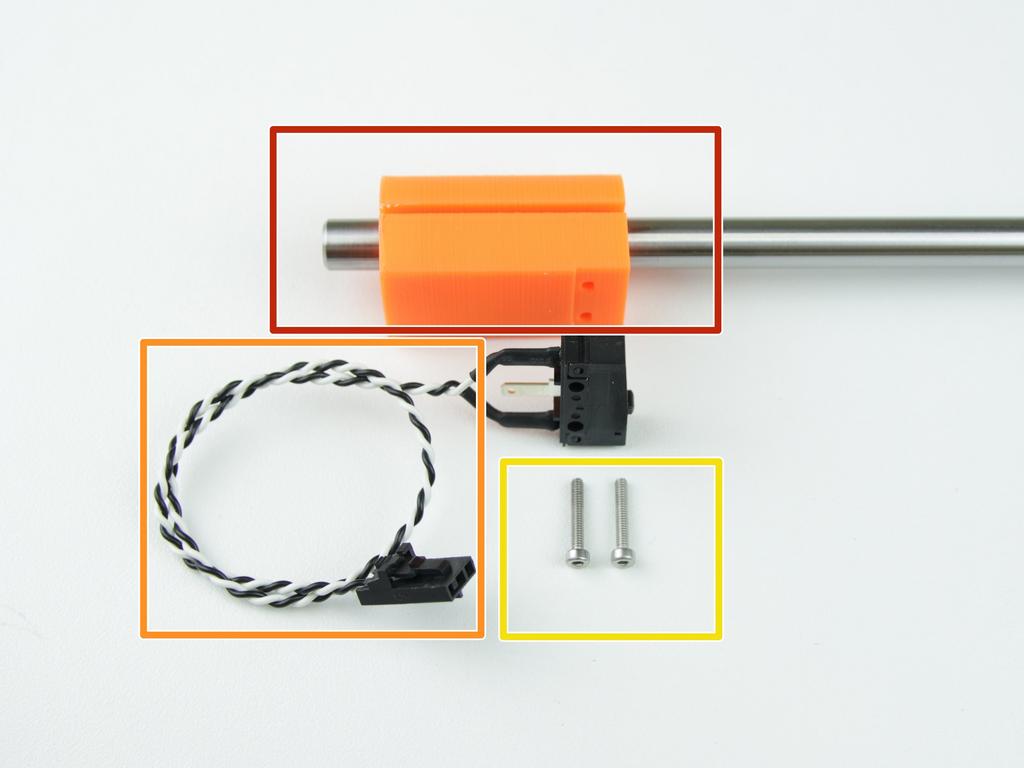

8 Step 12 Nałożenie czujnika krańcowego osi Z Pręt osi Z z uchwytem na czujnik krańcowy (którykolwiek z przygotowanych) Czujnik krańcowy osi Z (z najkrótszym kablem) Śruby M2x12 Step 13 Dokręcenie czujnika krańcowego osi Z Przy dokręcaniu śrub należy użyć klucza imbusowego 1,5 mm. Trzeba dokręcać z wyczuciem manual.prusa3d.com Page 8 of 17
9 Step 14 Nałożenie prętów gwintowanych osi Z Pręt gwintowany M5 z wcześniej nałożoną rurką łączącą i rurką pokrywającą Należy przykręcić pręty gwintowane do nakrętek M5 w osi X. Trzeba dokręcać dopóki pręt nie będzie wystawać 75 mm z drugiej strony manual.prusa3d.com Page 9 of 17
10 Step 15 Nałożenie prętów okrągłych osi Z Okrągłe pręty należy wsunąć w łożyska na osi X. Trzeba zachować szczególną ostrożność! Pręty powinny być wsunięte prosto w łożyska, nie należy używać siły ani ich szarpać! Pręt z czujnikiem krańcowym powinen znajować się na stronie silnika. Step 16 Przygotowanie do montażu osi Z Pręty okrągłe przygotowanej osi Z należy wsunąć w górne części na ramie. Nie można zbyt mocno szarpać osi, wydrukowane części na ramie mogłyby wtedy ulec uszkodzeniu manual.prusa3d.com Page 10 of 17
11 Step 17 Ustawienie lewej strony Należy wsunąć pręt okrągły, z nałożonym czujnikiem krańcowym, w lewy róg ramy. Step 18 Ustawienie prawej strony Trzeba przesunąć pręt okrągły na sam dół, do prawego rogu. Należy upewnić się, że pręt jest skierowany dokładnie w stronę otworu wydrukowanej części (jeśli nie, z użyciem siły trzeba zmienić rozstawienie między końcami osi X). Pozostaje wsunąć pręt okrągły w prawy dolny róg manual.prusa3d.com Page 11 of 17
12 Step 19 Nałożenie rurki łączącej Trzeba chwycić za koniec prętu gwintowanego M5 z nałożoną zieloną rurką. Należy nasunąć całą rurkę, aż dotknie wału napędowego silnika. Rurkę należy nasuwać małymi partiami (ok. 5 mm), na zmianę z obu stron. Step 20 Ostateczna korekta dolnej części Należy obrócić uchwyt czujnika krańcowego zgodnie z rysunkiem. Następnie przesunąć go aż napotka opór. Czarną rurkę nasunąć na zieloną. Te czynności trzeba powtórzyć po drugiej stronie manual.prusa3d.com Page 12 of 17
13 Step 21 Montaż końca prętu gwintowanego M5 Nakrętka zamknięta M5nC Nakrętka M5n Step 22 Nałożenie nakrętek na pręt gwintowany M5 Nakrętka M5n powinna być nakręcona na pręt gwintowany. Nakrętkę zamkniętą M5nc należy nakręcić na pręt gwintowany najmocniej jak to możliwe manual.prusa3d.com Page 13 of 17
14 Step 23 Dokręcenie nakrętek Nakrętki trzeba do siebie docisnąć. Step 24 Nałożenie paska osi X Przy pomocy śrubokrętu płaskiego należy umieścić pasek X-GT2 w otworze na pasek w posuwie osi X. Musi wejść jak najgłębiej manual.prusa3d.com Page 14 of 17
15 Step 25 Przeciągnięcie paska osi X częścią silnikową Należy przeciągnąć pasek przez zakończenie osi X z silnikiem, wokół koła pasowego i z powrotem do posuwu X. Step 26 Przeciągnięcie paska osi X przez część z rolką napinającą Należy przeciągnąć pasek przez koniec osi X z napinaczem paska, wokół rolki napinającej i z powrotem manual.prusa3d.com Page 15 of 17
16 Step 27 Napięcie paska osi X Przy użyciu kombinerek należy napiąć pasek i częściowo umieścić go w otworze posuwu osi X. Step 28 Ukończenie montażu paska osi X Przy pomocy śrubokrętu płaskiego należy wsunąć pasek X-GT2 do otworu na pasek w posuwie osi X z lewej strony zgodnie z rysunkiem. Pasek trzeba wsunąć jak najgłębiej manual.prusa3d.com Page 16 of 17
17 Step 29 Gotowe! Gratulujemy, oś X jest gotowa! Proszę kontynuować montaż zgodnie z rozdziałem 5. Ekstruder. This document was last generated on :23:56 PM manual.prusa3d.com Page 17 of 17
