8. Elektronika. 8. Elektronika. Electronics guide. Written By: Josef Prusa manual.prusa3d.com/ Page 1 of 17
|
|
|
- Izabela Komorowska
- 6 lat temu
- Przeglądów:
Transkrypt
1 8. Elektronika Electronics guide Written By: Josef Prusa 2017 manual.prusa3d.com/ Page 1 of 17
2 Step 1 Potrzebne narzędzia Klucz imbusowy 2.5mm Małe szczypce uniwersalne (kombinerki) 2017 manual.prusa3d.com/ Page 2 of 17

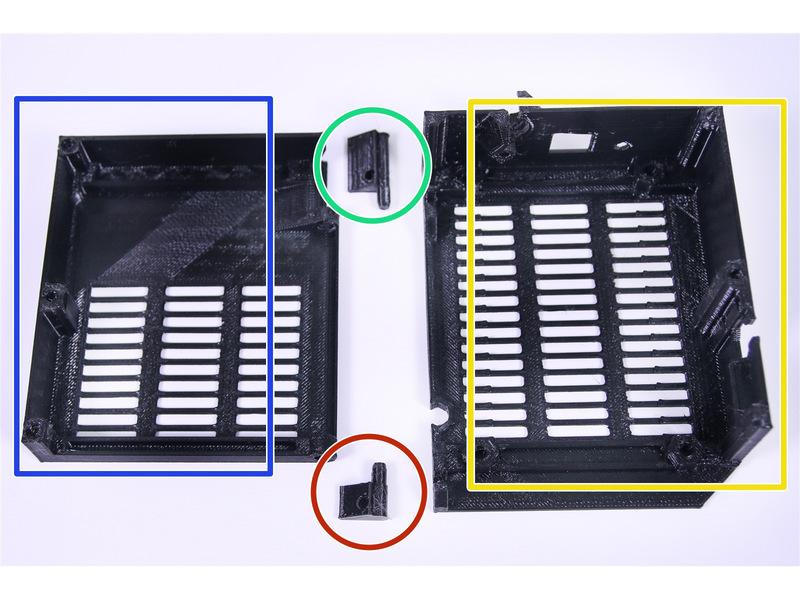

3 Step 2 Części wydrukowane 3D Rambo-cover-base (podstawa obudowy elektroniki) - nowa wersja Rambo-cover-base (podstawa obudowy elektroniki) - starsza wersja Rambo-cover-door (drzwiczki obudowy elektroniki) Rambo-cover-hinge top (górny zawias obudowy elektroniki) Rambo-cover-hinge top (dolny zawias obudowy elektroniki) Części obudowy mogą się minimalnie różnić od tych na zdjęciach manual.prusa3d.com/ Page 3 of 17

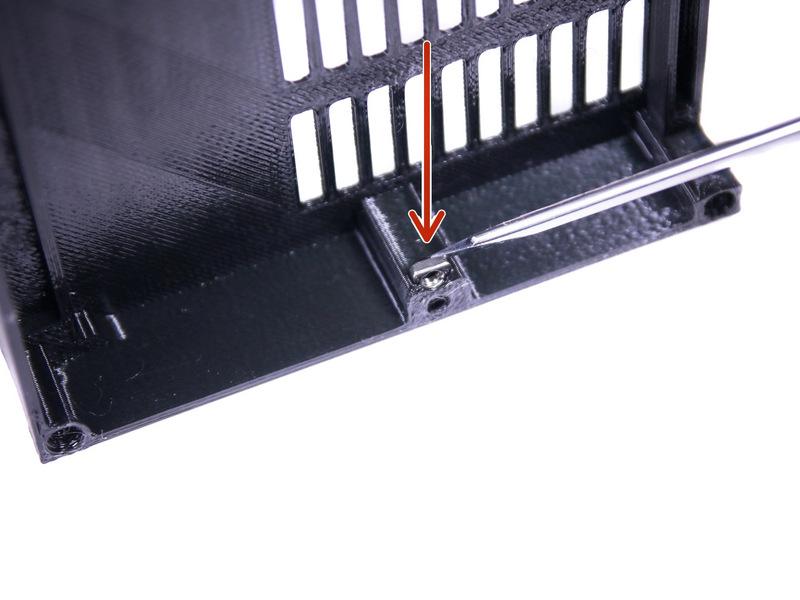

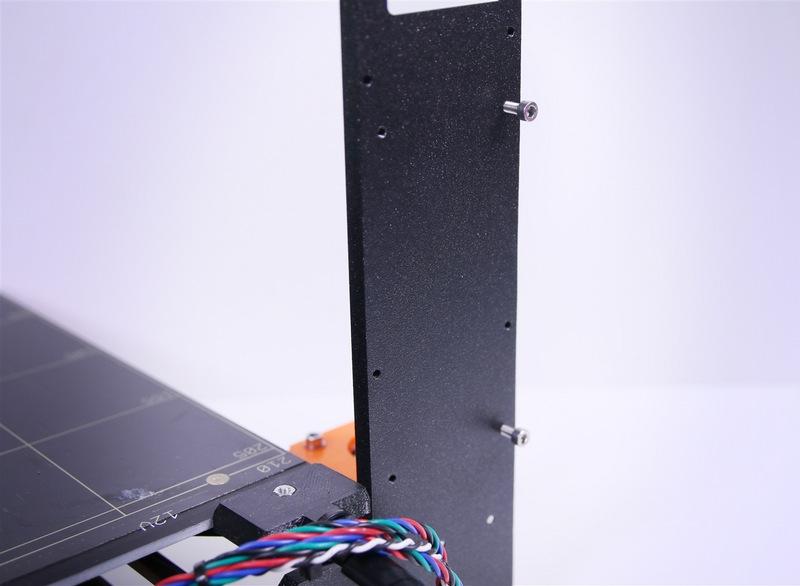

4 Step 3 Przygotowanie drzwiczek obudowy elektroniki Włóż nakrętkę M3nS (1 szt.) w otwór jak najgłębiej. Przy wkładaniu nakrętki użyj śrubokrętu. Step 4 Identyfikacja punktu montażowego A Śruba M3x10 (2 szt.) Użyj oznaczonych otworów manual.prusa3d.com/ Page 4 of 17
5 Step 5 Drzwiczki obudowy elektroniki W następnym kroku użyj oznaczonego otworu. Przy pomocy śruby M3x10 (1 st.) i klucza imbusowego 2,5mm przykręć dolny zawias obudowy elektroniki. Na zawiasie umieść drzwiczki obudowy elektroniki manual.prusa3d.com/ Page 5 of 17

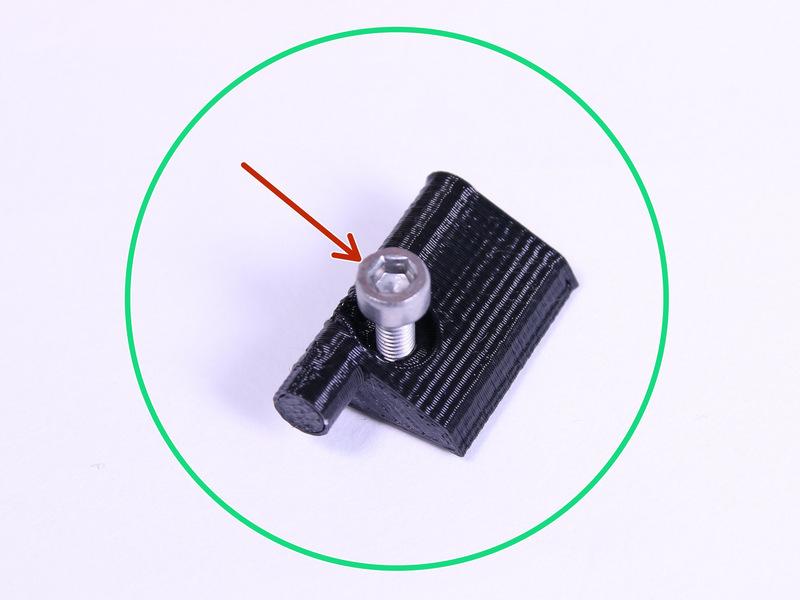

6 Step 6 Przygotowanie montażu górnego zawiasu drzwiczek Śruba M3x10 (1 szt.) Rambo-cover upper hinge (górny zawias drzwiczek obudowy elektroniki) Włóż śrubę M3x10 w zawias. Przesuń podgrzewany stolik jak nabliżej panelu LCD, żeby mieć lepszy dostęp. Nałóż drzwiczki obudowy elektroniki na dolny zawias i umieść górny zawias na miejscu, Przymocuj górny zawias w wyznaczonym otworze. Przykręć górny zawias do ramy manual.prusa3d.com/ Page 6 of 17
7 Step 7 Zawiasy muszą być pionowo Upewnij się, że oba zawiasy są ustawione pionowo i równolegle do krawędzi ramy. Step 8 Przygotowanie podstawy obudowy elektroniki Do dyspozycji są dwie wersje obudowy elektroniki: Nowa wersja bez wentylacji z tyłu. Włóż nakrętki M3n (4 szt.) w otwory. Starsza wersja z wentylacją z tyłu. Włóż nakrętki M3n (4 szt.) w otwory. W kolejnych krokach użyta została starsza wersja, ale ich funkcje są takie same manual.prusa3d.com/ Page 7 of 17

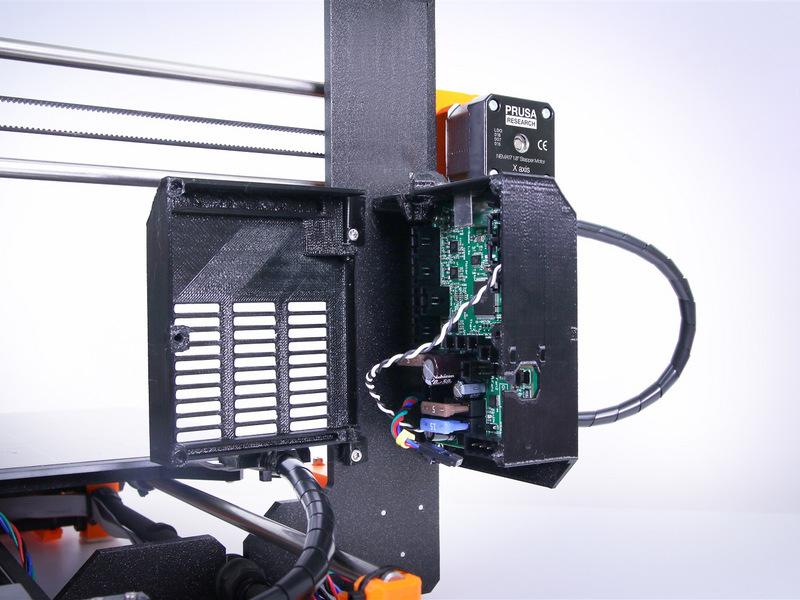

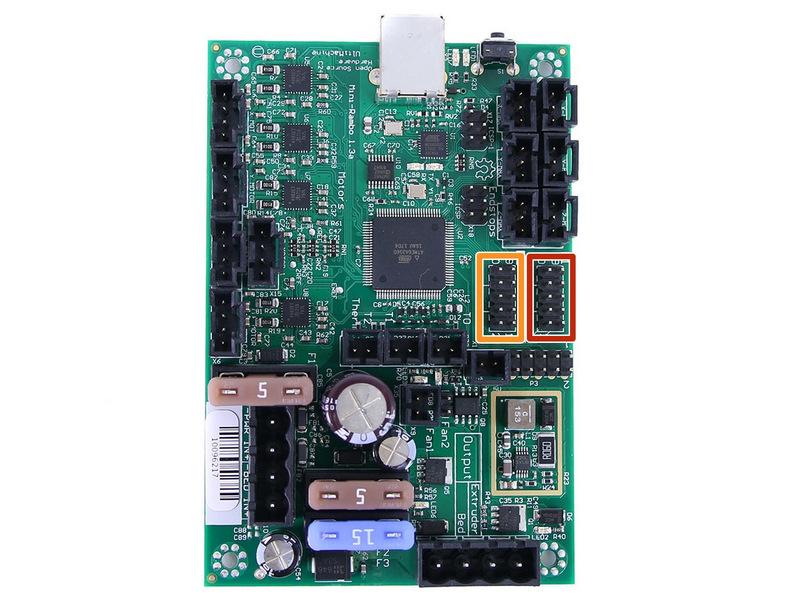

8 Step 9 Przygotowanie elektroniki Śruby M3x10 (4 szt.) Wsuń elektronikę w podstawę obudowy elektroniki i przymocuj na miejscu śrubami M3x10. Użyj kombinerek w celu łatwiejszego umiejscowienia śrub. Step 10 Nałożenie podstawy obudowy elektroniki Zakleszcz podstawę obudowy elektroniki. Wsuń przewody osi X w otwór. Dokręć śrubę kluczem imbusowym 2,5mm manual.prusa3d.com/ Page 8 of 17

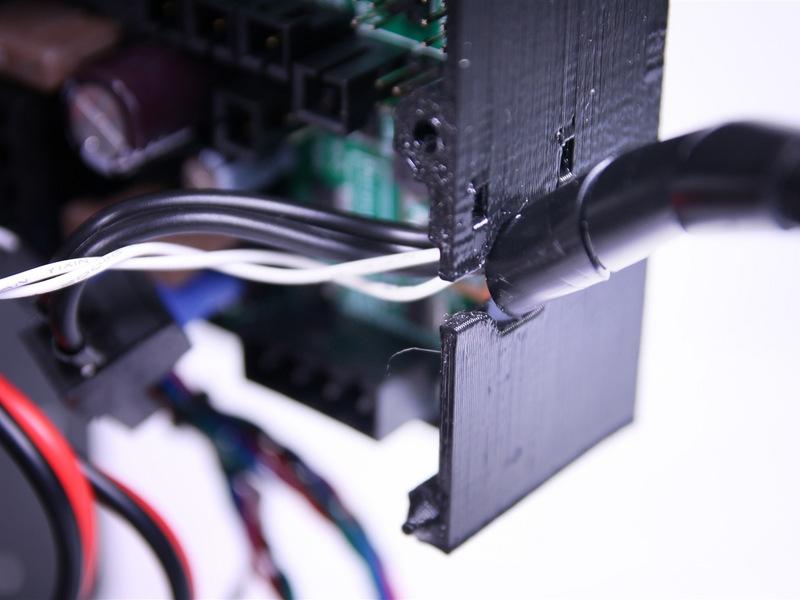

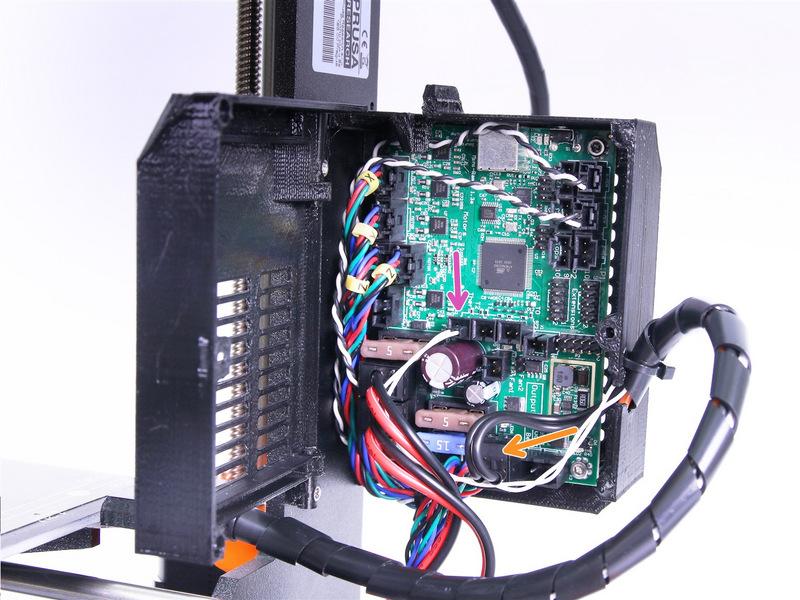

9 Step 11 Dokończenie podstawy obudowy elektroniki Przeciągnij przewody osi X przez obudowę elektroniki i jednocześnie połącz podstawę obudowy elektroniki z ramą (patrz zdjęcie). Przed dokręceniem obudowy upewnij się, że kable silnika i czujnika krańcowego dosięgają górnej krawędzi płyty RAMBo. Organizer przewodów musi być poprowadzony do obudowy elektroniki, żeby trzymał się w środku po dokręceniu śrub do ramy. Przy użyciu klucza imbusowego 2,5mm dokręć podstawę obudowy elektroniki manual.prusa3d.com/ Page 9 of 17

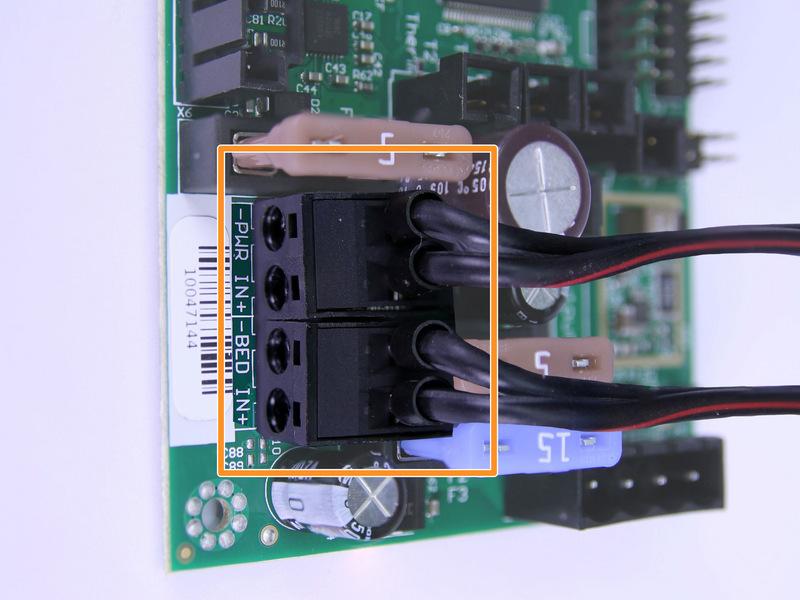

10 Step 12 Podłączenie elektroniki - część 1 Silnik osi X Silnik osi Y Silniki osi Z (kolejność nie ma znaczenia) Czujnik krańcowy osi X Czujnik krańcowy osi Y Moc zasilania 12V (kable z zasilacza, kolejność nie ma znaczenia) Podłącz i popraw kable zgodnie ze zdjęciem. Skontroluj, czy wszystkie konektory są poprawnie podłączone! Wszystkie kable od silników są oznaczone dla łatwiejszej identyfikacji manual.prusa3d.com/ Page 10 of 17

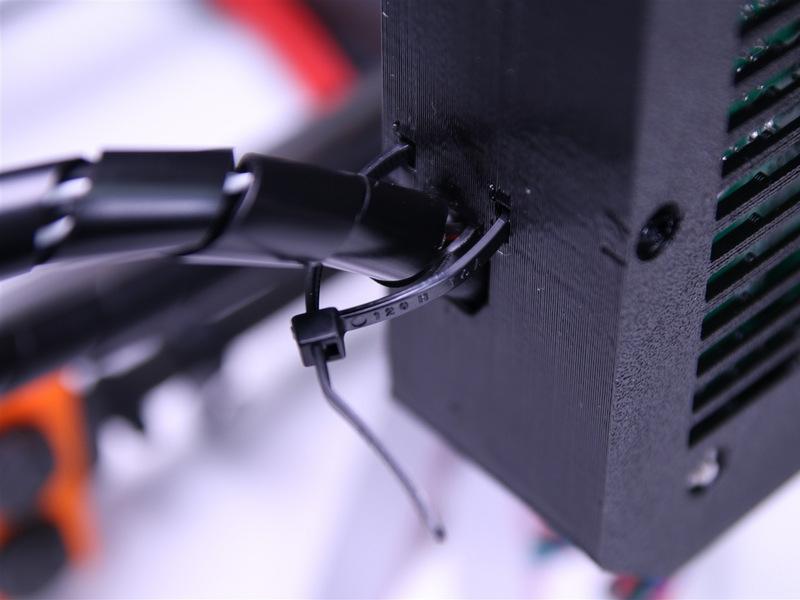

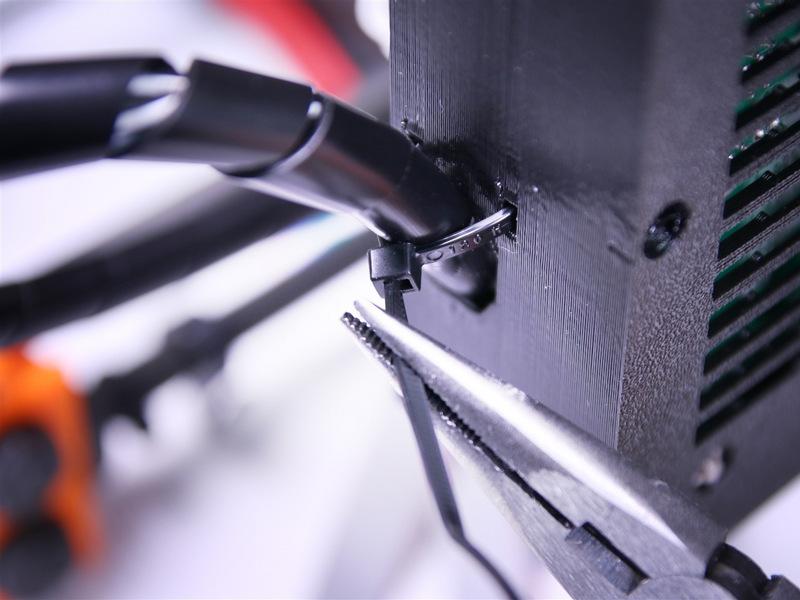

11 Step 13 Organizacja przewodów podgrzewanego stolika Poprowadź kable od stolika przez dolny otwór w podstawie obudowy elektroniki. Wciśnij filament w otwórw podstawie obudowy elektroniki. Jeśli się nie da, zaostrzyj końcówkę kombinerkami i spróbuj ponownie. Termistor podgrzewanego stolika Zasilanie podgrzewanego stolika Biały kabel z podgrzewanego stolika może być też czarny, ale ich funkcje są takie same (patrz Rozdział 7, Krok 13). Step 14 Przymocowanie kabli podgrzewanego stolika Za pomocą opaski zaciskowej przymocuj kable stolika do podstawy obudowy elektroniki na końcu organizera przewodów. Sprawdź dokładnie, czy opaska jest porządnie zaciśnięta manual.prusa3d.com/ Page 11 of 17

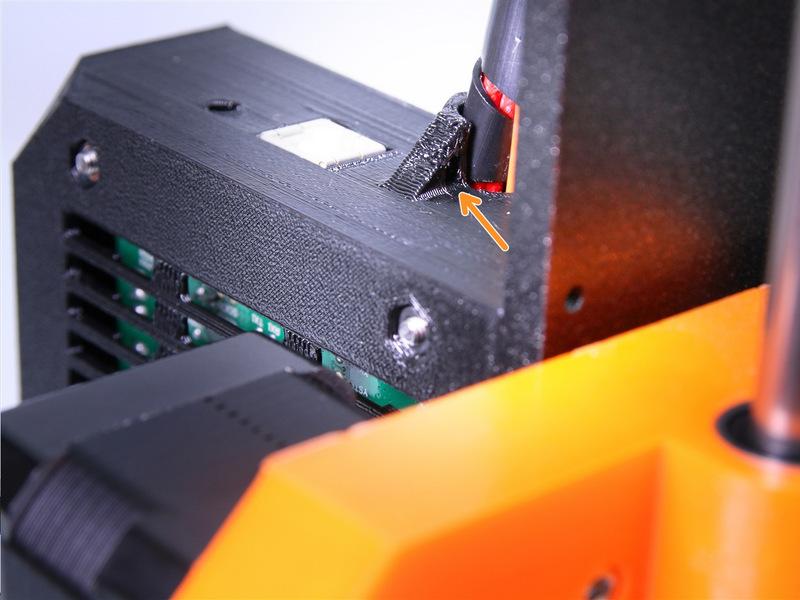

12 Step 15 Organizacja kabli ekstrudera Poprowadź kable ekstrudera przez górny otwór w podstawie obudowy elektroniki. Wciśnij filament w otwór w podstawie obudowy elektroniki. Jeśli się nie da, zaostrzyj koniec filamenty kombinerkami i spróbuj ponownie. Wciśnij ostatni obrót organizera w otwór podstawy obudowy elektroniki. Step 16 Przymocowanie kabli ekstrudera Przy pomocy opaski zaciskowej przymocuj kable ekstrudera do podstawy obudowy elektroniki na końcu organizera przewodów. W obudowie jest przygotowane wyżłobienie na opaskę zaciskową, wystarczy ją wcisnąć. Zaciśnij opaskę i odetnij niepotrzebną część manual.prusa3d.com/ Page 12 of 17

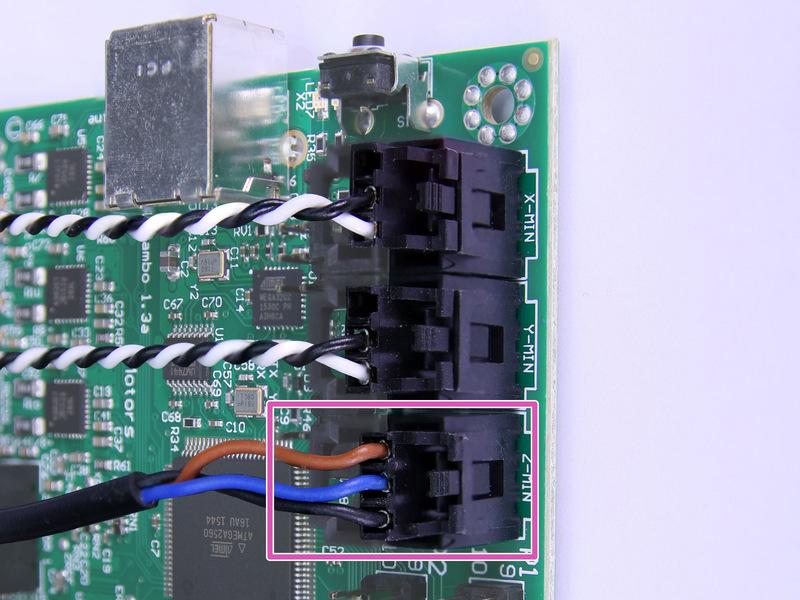

13 Step 17 Podłączenie elektroniki - część 2 Sonda autokalibracyjna P.I.N.D.A. Silnik ekstrudera Zasilanie podgrzewanego stolika Zasilanie grzałki dyszy Nie pomysl zasilania podgrzewanego stolika i ekstrudera. Przy ich zamianie może dojść do spalenia bezpiecznika. (standardowy 5 i 15A) manual.prusa3d.com/ Page 13 of 17
14 Step 18 Podłączenie elektroniki - część 3 Termistor ekstrudera (kabel oznaczony zielono-żółtym prążkiem) [orientacja nie ma znaczenia] Termistor podgrzewanego stolika (biały lub czarny kabel prowadzący od stolika) Wiatraczek druku (kabel oznaczony czerwonym prążkiem) [zwróć uwagę na prawidłową orientację konektorów, czerwonym przewodem bliżej konektorów termistora] Wiatraczek ekstrudera (kabel oznaczony niebieskim prążkiem) SKONTROLUJ PODŁĄCZENIE! Żade termistor nie może być podłączony w miejscu wiatraczków, może dojść do ich zniszczenia i drukarka nie będzie działać! 2017 manual.prusa3d.com/ Page 14 of 17
15 Step 19 Podłączenie elektroniki - część 4 Kabel LCD z jednym prążkiem (Konektor P1) Kabel LCD z dwoma prążkami (Konektor P2) Klucz na konektorze przewodu musi być skierowany do wyznaczonego klucza na elektronice. Różowy prążek na kablach LCD musi być na górze. Step 20 Kontrola podłączenia elektroniki Skontroluj podłączenie elektroniki zgodnie ze zdjęciem manual.prusa3d.com/ Page 15 of 17
16 Step 21 Dokończenie montażu elektroniki Śruby M3x40 (1 szt.) Zamknij drzwiczki obudowy elektroniki. Upewnij się, że żaden kabel nie jest przycięty między drzwiczkami a obudową! Dokręć śruby M3x40. Step 22 Hurra! Gratulacje, cała drukarka 3D Original Prusa i3 MK2S jest zmontowana! Już prawie koniec... Skończ rozdziałem 9. Finał 2017 manual.prusa3d.com/ Page 16 of 17
17 This document was last generated on :27:41 AM manual.prusa3d.com/ Page 17 of 17
