1 PIONIZATOR KOTEK 2 INSTRUKCJA MONTAŻU

2 ! UWAGA! Producent ponosi odpowiedzialność za właściwe funkcjonowanie sprzętu wyłącznie w wypadku jego zakupu u wykwalifikowanego pracownika firmy Akces-MED sp. z o.o. lub w wyspecjalizowanym sklepie medycznym! Wyrób medyczny klasy I zgodny z Dyrektywą 93/42/EWG Parlamentu Europejskiego I Rady w sprawie wyrobów medycznych. Na wyrób producent wystawił stosowną deklarację zgodności. Oznaczenie producenta w Urzędzie Rejestracji Produktów Leczniczych: PL/CA /W Firma Akces-Med Sp. z o.o. wdrożyła system zarządzania jakością zgodny z normą ISO w zakresie projektowania całości produkcji, sprzedaży i serwisu. System certyfikowany przez Det Norske Veritas. 2

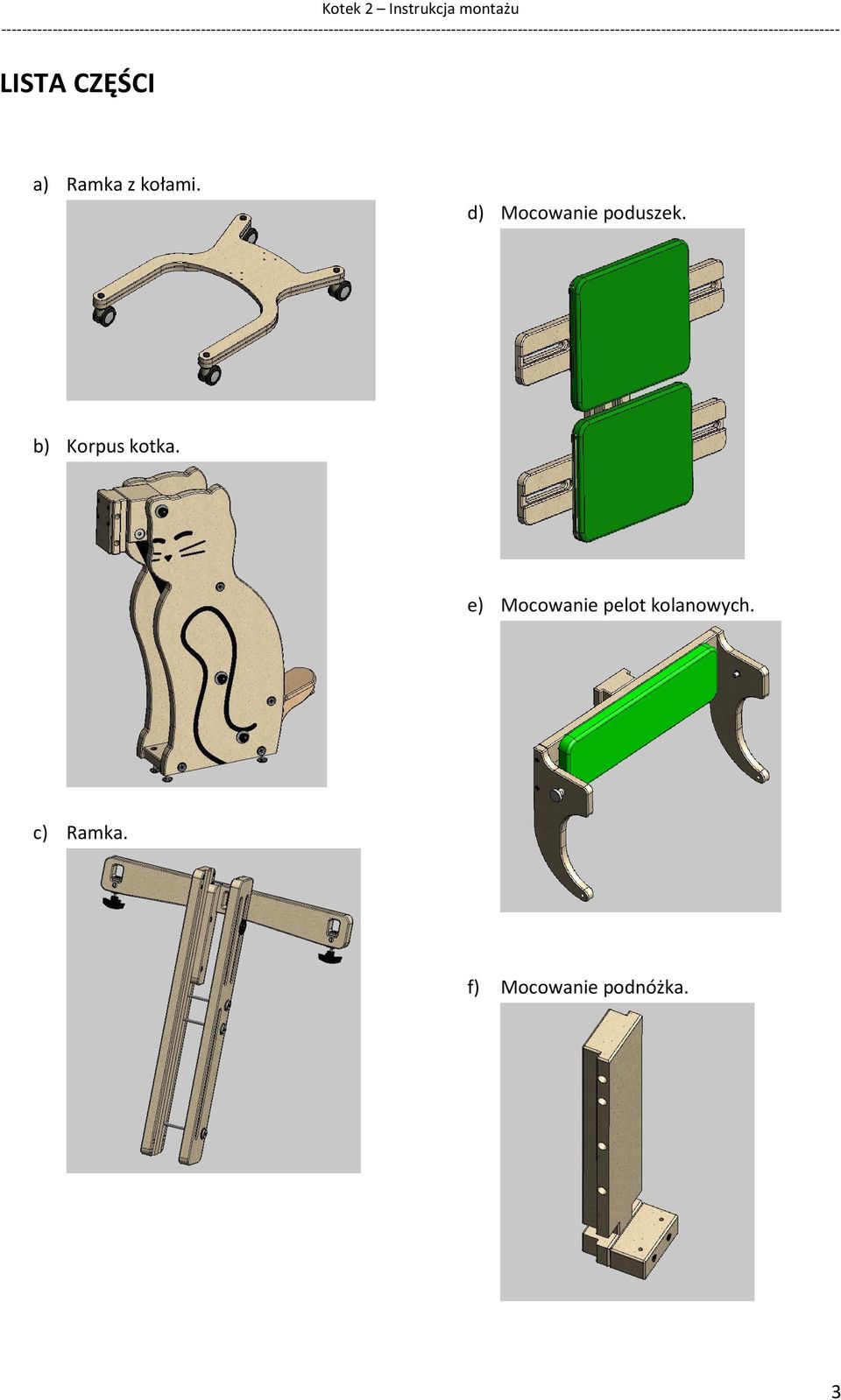

3 LISTA CZĘŚCI a) Ramka z kołami. d) Mocowanie poduszek. b) Korpus kotka. e) Mocowanie pelot kolanowych. c) Ramka. f) Mocowanie podnóżka. 3

4 g) Podnóżek. k) Peloty boczne górne. h) Bok pelot kolanowych. l) Stolik. m) Zagłówek. i) Peloty kolanowe. j) Peloty boczne dolne. 4

5 n) Wkręt metryczny M6x40. r) Podkładka stalowa 8. v) Nakrętka Eriksona. o) Podkładka wpustowa. s) Wkręt metryczny M8x110. w) Podkładka stalowa. p) Podkładka stalowa 6. t) Wkręt do drewna. x) Wkręt metryczny M6x65. q) Wkręt metryczny M6x45. u) Wkręt metryczny M6x25. y) Nakrętka wałeczkowa 5

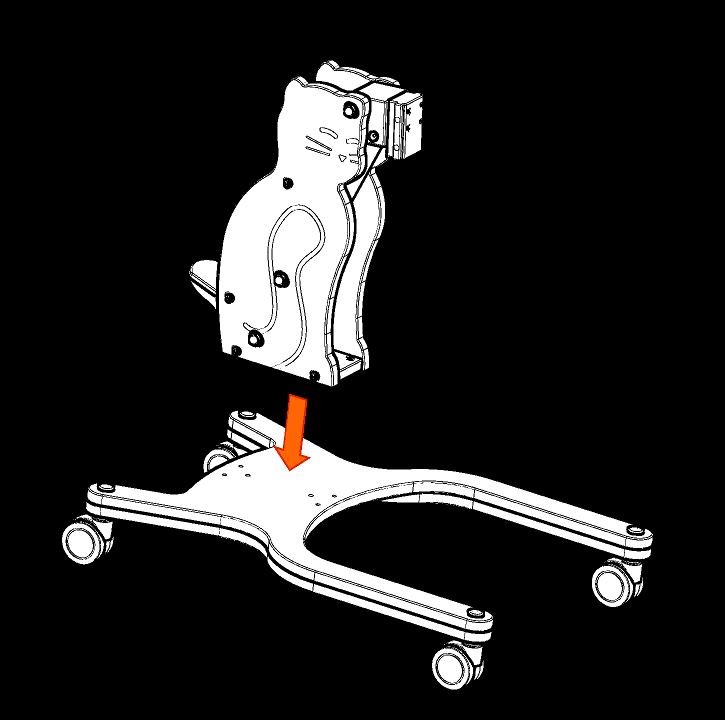

6 Etap I montaż korpusu kotka na ramce z kołami 1. Ustawienie ramki z kołami (a) i korpusu kotka (b) jak na rysunkach poniżej (bazując się na kołkach z dołu korpusu kotka). 6

7 2. Od spodu ramki z kołami (a) wkręcić cztery śruby M6x40 (n) wraz z podkładkami (p). 3. Poprawnie zmontowany korpus kotka(b) z kołami (a). 7

8 Etap II- Składanie szkieletu kotka 1. Założenie mocowania poduszek (d) na ramce (c) jak na rys poniżej. 8

9 2. Skręcenie mocowania poduszek za pomocą śruby (q), podkładki (p) oraz podkładki wpustowej (o) z prawej i lewej strony ramki (c). 9

10 10

11 3. Ustawić mocowania peloty kolanowej (e) jak na rysunkach poniżej 11

12 4. Przykręcić mocowania peloty kolanowej (e) za pomocą śruby (q) podkładki (p) i podkładki wpustowej (o) z obu stron. Jak na rysunkach poniżej. 12

13 5. Poprawnie zmontowany szkielet Kotka. 13

14 Etap III- Montaż szkieletu kotka na korpusie 1. Wykręcić trzy śruby (s) wraz z podkładkami (r) ze szkieletu kotka. 2. Ustawić elementy jak na rysunkach poniżej. 14

15 3. Wkręcić dwie śruby (s) wraz z podkładkami (r), jak na rysunku poniżej. 15

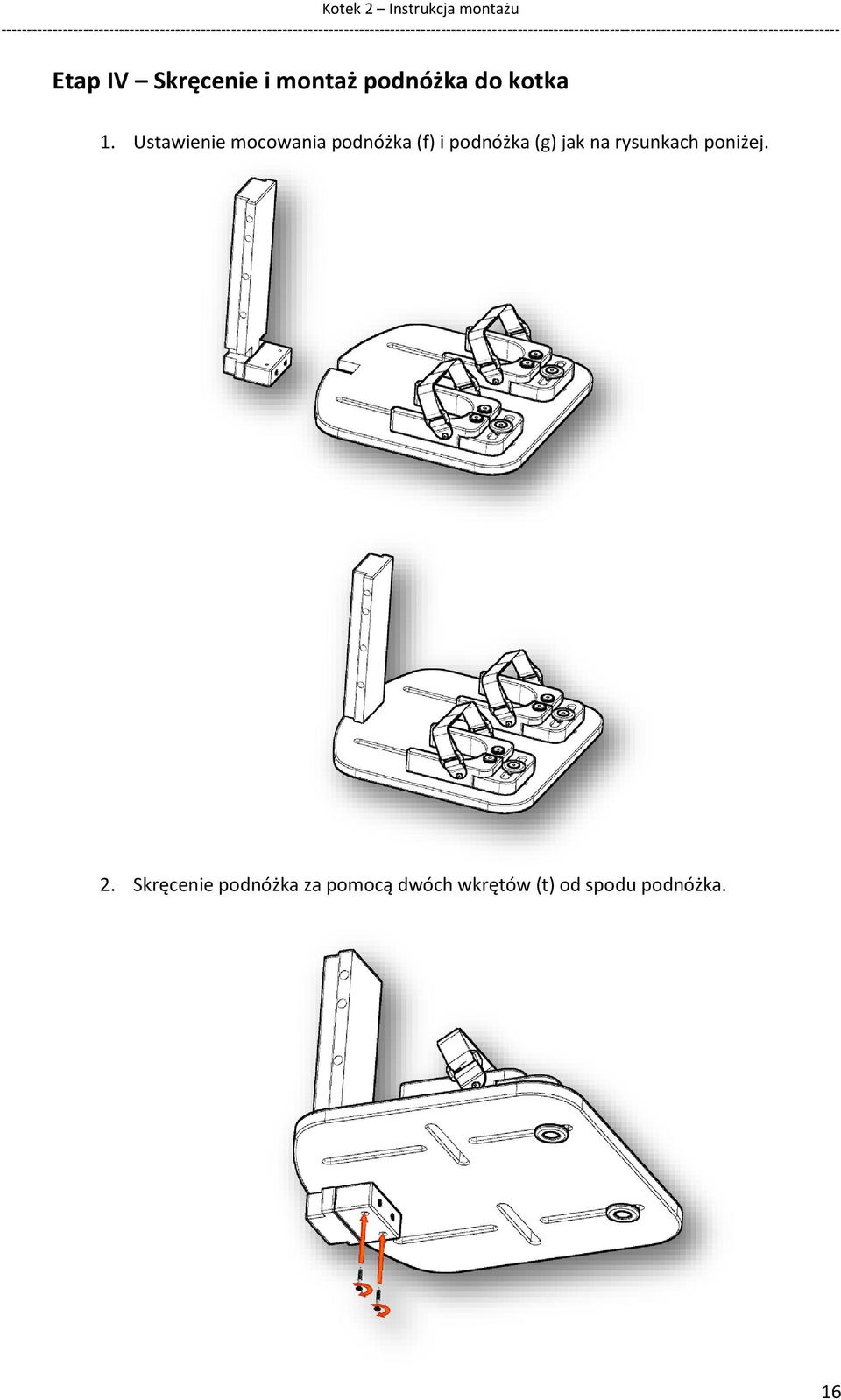

16 Etap IV Skręcenie i montaż podnóżka do kotka 1. Ustawienie mocowania podnóżka (f) i podnóżka (g) jak na rysunkach poniżej. 2. Skręcenie podnóżka za pomocą dwóch wkrętów (t) od spodu podnóżka. 16

17 3. Poprawnie zmontowany kompletny podnóżek. 4. Wsunięcie podnóżka od dołu kotka jak na rysunkach poniżej. 17

18 5. Przykręcenie kompletnego podnóżka do kotka przy pomocy wkrętów (s) wraz z podkładkami (r) wykręconych w etap III pkt Prawidłowo przykręcony podnóżek. 18

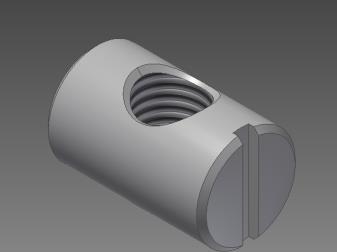

19 Etap V Montaż pelot kolanowych 1. Ustawienie lewego boku peloty (h) kolanowej jak na rysunku. 2. Włożenie nakrętki Eriksona (v) w lewy bok peloty kolanowej, jak na rysunku poniżej. 19

20 3. Przykręcenie peloty kolanowej za pomocą wkrętu metrycznego (u) wkręconego w nakrętkę Eriksona (blokować obrót nakrętki w czasie dokręcanie wkręta). Punkty 1, 2, 3 powtórzyć dla prawego boku. 4. Poprawnie zamontowane oba boki peloty kolanowej. 20

21 5. Ustawić pelotę kolanowa jak na rysunkach poniżej. 6. Włożenie dwóch nakrętek wałeczkowych (y) w otwory fi-10 z lewej strony peloty kolanowej. 21

22 ! UWAGA: Nakrętki wkładać rozcięciem do zewnątrz fotelika. 7. Przykręcenie peloty kolanowej za pomocą dwóch śrub (n) z podkładkami stalowymi (p) i podkładkami wpustowymi (o) z lewej strony. 22

23 Punkty 6, 7 powtórzyć z prawej strony peloty kolanowej. 8. Poprawnie zmontowana pelota kolanowa. 23

24 Etap VI Montaż pelot bocznych 1. Ustawienie pierwszej dolnej peloty (j) jak na rysunku. 2. Przykręcenie peloty jak na rysunku poniżej przy pomocy śruby (n), podkładki (p) i podkładki wpustowej (o). 24

25 Operacje 1, 2powtóżyć dla drugiej peloty. 3. Prawidłowo zamontowane dolne peloty. 25

26 4. Ustawienie lewej peloty górnej (k) jak na rysunku poniżej. 26

27 5. Przykręcenie peloty jak na rysunku poniżej przy pomocy śruby (n), podkładki (p) i podkładki wpustowej (o). Operacje 4, 5 powtórzyć dla prawej peloty górnej. 6. Prawidłowo zamontowane peloty górne. 27

28 Etap VII - Montaż zagłówka 1. Ustawienie zagłówka (m) jak na rysunkach poniżej. 2. Przykręcić zagłówek za pomocą śruby (x) z podkładką (w), jak na rysunku poniżej. 28

29 3. Poprawnie zamontowany zagłówek. 29

30 Etap VIII Montaż stolika 1. Ustawienie stolika jak na rysunku. 2. Dokręcenie stolika pokrętłami jak na rysunku. 30

31 31

32 R PRODUCENT PRZEDMIOTÓW ORTOPEDYCZNYCH Akces-MED. Sp. z o.o. ul. Leszka Czarnego Rzeszów tel. (17) akces-med@akces-med.com Data wydania: Data ostatniej aktualizacji: AKCES-MED Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian technicznych i handlowych w treści instrukcji bez wcześniejszego uprzedzenia 32
