7. Montaż podgrzewanego stołu i zasilacza
|
|
- Roman Piątkowski
- 5 lat temu
- Przeglądów:
Transkrypt
1 7. Montaż podgrzewanego stołu i zasilacza (owijka spiralna) Written By: Jakub Dolezal 2018 manual.prusa3d.com/ Page 1 of 17
2 Step 1 Narzędzia niezbędne w tym rozdziale Zanim zaczniesz, upewnij się, że czytasz odpowiedni rozdział! Jeśli Twoja paczka zawiera owijkę tekstylną, przejdź do nowej wersji tego rozdziału: 7. Montaż podgrzewanego stołu i zasilacza (owijka tekstylna) Szczypce do obcięcia filamentu nylonowego Klucz imbusowy 2,5 mm do śrub M3 Klucz imbusowy 2 mm dla wyrównania podgrzewanego stołu Step 2 Różne wersje pokrywy przewodów stołu Od połowy stycznia wysyłamy nową wersję pokrywy przewodów podgrzewanego stołu. Spójrz na ilustrację aby rozpoznać swoją wersję: Nowa wersja: zacznij od Step 3 Poprzednia wersja: zacznij od Step 11 Dodatkowe śrubki potrzebne do montażu nowej wersji pokrywy są dołączone do części drukowanej manual.prusa3d.com/ Page 2 of 17

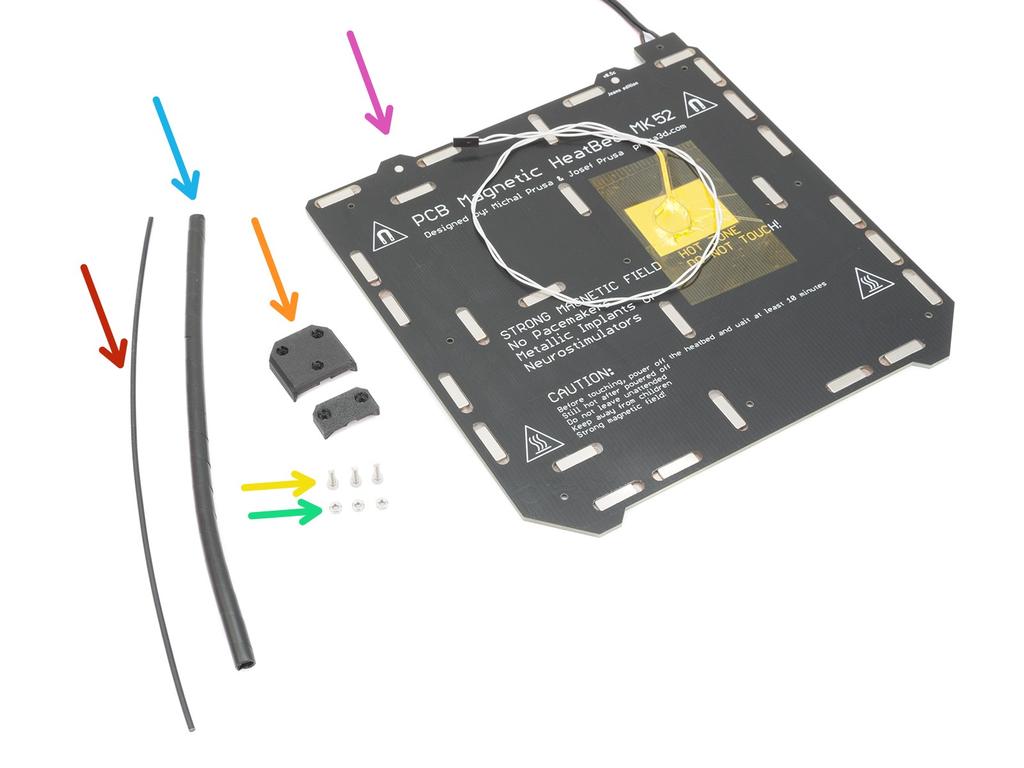

3 Step 3 Przygotowanie podgrzewanego stołu (nowa wersja) Dla następnych kroków przygotuj: Podgrzewany stół MK52 (1x) Owijka spiralna (1x) Pozostały jeszcze dwie owijki spiralne, użyj tej grubszej. Musisz zmieścić w niej większą ilość przewodów. Nakrętka M3n (3x) Śruba M3x10 (3x) Pokrywa przewodów podgrzewanego stołu (1x) Filament nylonowy o długości 30 cm (1x) Step 4 Przygotowanie filamenty nylonowego (nowa wersja) W tym kroku wykorzystaj krótszy odcinek i NIE DOCINAJ GO! Odetnij szczypcami końcówkę filamentu tworząc ostry koniec. Sprawdź, czy końcówka wygląda podobnie do pokazanej na trzeciej ilustracji manual.prusa3d.com/ Page 3 of 17
4 Step 5 Mocowanie filamentu nylonowego (nowa wersja) Wciśnij filament w otwór pokrywy przewodów podgrzewanego stołu. ZACHOWAJ SZCZEGÓLNĄ OSTROŻNOŚĆ! Szczypce mogą zsunąć się i zranić Ciebie lub uszkodzić część drukowaną! Aby ułatwić montaż, sprawdź czy filament jest zakrzywiony (tak jak na ilustracji). Jeśli masz problem z wsunięciem filamentu, spróbuj poprawić kształt końcówki. Step 6 Przygotowanie pokrywy przewodów podgrzewanego stołu (nowa wersja) Umieść nakrętki M3n w częściach drukowanych. Jeśli nie możesz włożyć nakrętki M3n do końca, nie używaj nadmiernej siły. Wkręć dłuższą śrubę M3 z drugiej strony i dokręcaj ją aż dociągniesz nakrętkę do dna gniazda. Uważaj aby nie uszkodzić części drukowanej przez zbyt mocne dokręcenie śruby! 2018 manual.prusa3d.com/ Page 4 of 17

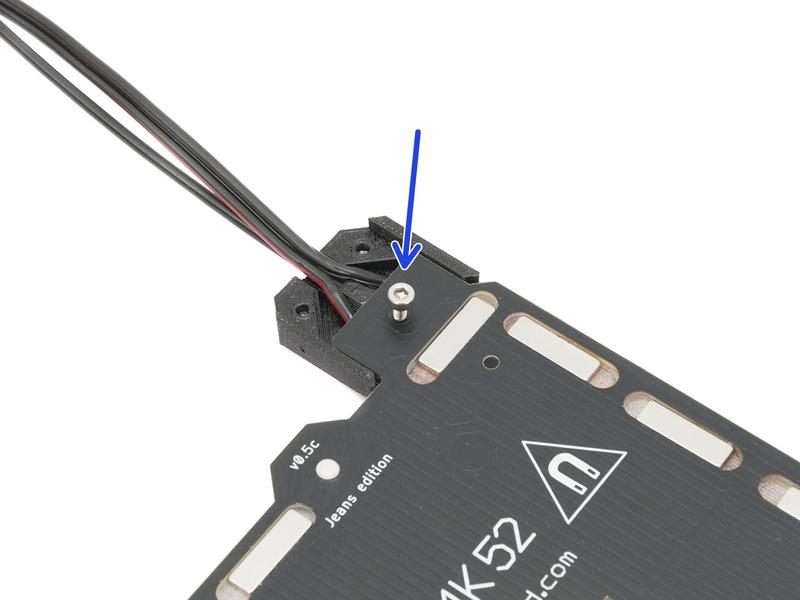

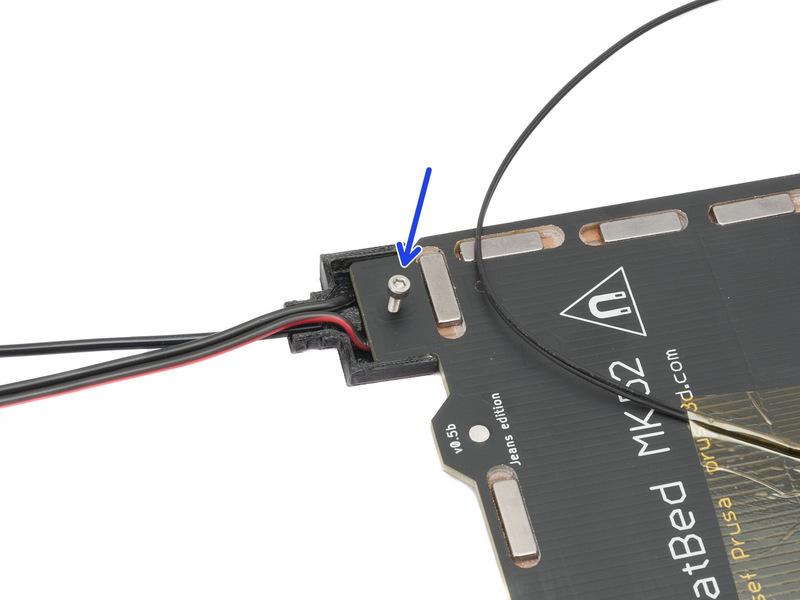

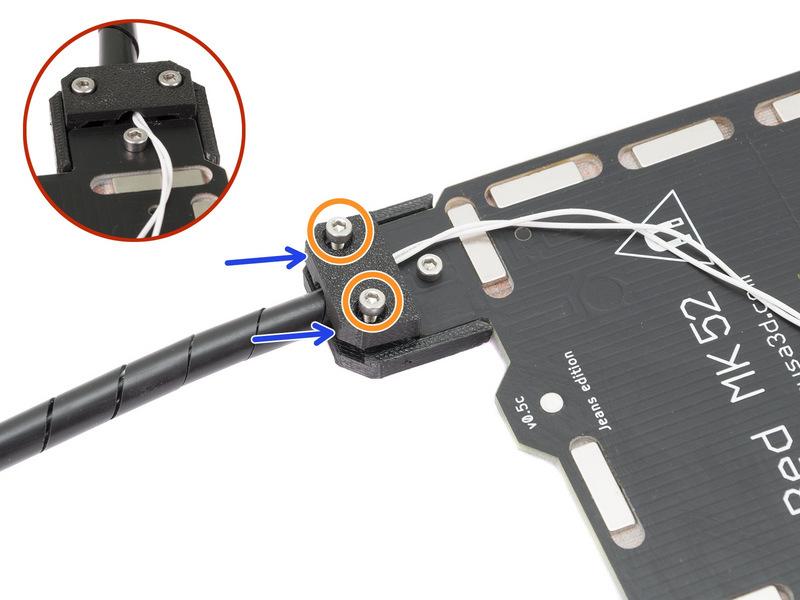

5 Step 7 Montaż pokrywy przewodów podgrzewanego stołu (nowa wersja) Umieść osłonę przewodów podgrzewanego stołu aby zakryć połączenia lutowane i diodę LED. Dokręć pokrywę do podgrzewanego stołu za pomocą śruby M3x10 i klucza imbusowego. Uważaj, aby nie zagnieść (uszkodzić) żadnego z przewodów stołu. Step 8 Prawidłowe prowadzenie przewodów (nowa wersja) Nie naciągaj czarnego/białego przewodu termistora - zostaw trochę luzu pod stołem, aby jego ruch nie spowodował naciągnięcia przewodu i wyrwania go. Poprowadź czarny przewód termistora obok przewodu podgrzewanego stołu i zawiń go kilka razy dookoła (patrz ilustracja). Przewód termistora występuje w kolorze czarnym lub białym. Ich funkcjonalność jest taka sama manual.prusa3d.com/ Page 5 of 17

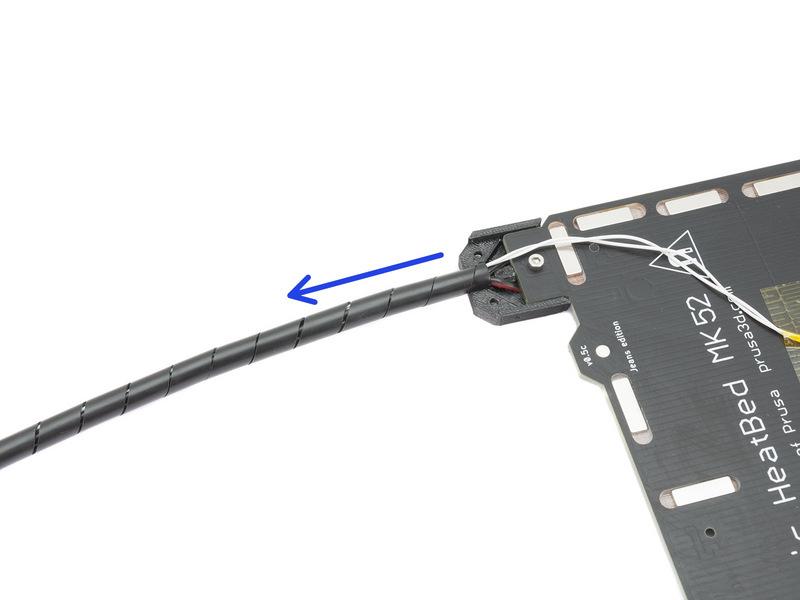

6 Step 9 Owijanie przewodów podgrzewanego stołu (nowa wersja) Użyj owijki spiralnej i umieść w niej przewody stołu wraz z filamentem nylonowym. Zacznij od jednej lub dwóch pętli około 1 cm za pokrywą przewodów. Kiedy pierwsze pętle owijki będą gotowe, wsuń ją w pokrywę. Upewnij się, że wsunięty odcinek ma co najmniej 5-6 mm. Kontynuuj umieszczanie przewodów w spiralnej owijce. NIE UCINAJ filamentu, będziesz potrzebować go w całości manual.prusa3d.com/ Page 6 of 17

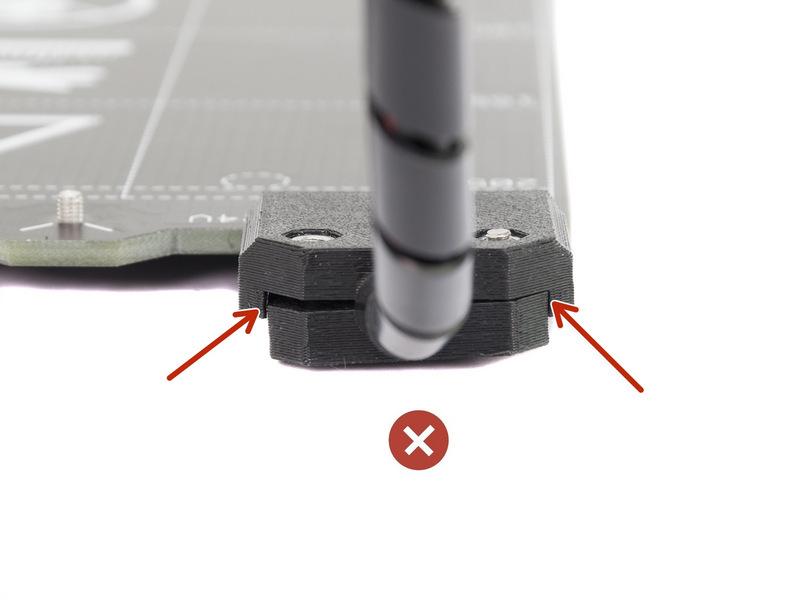

7 Step 10 Zamocowanie owijki spiralnej (nowa wersja) Umieść drugą część pokrywy na końcu owijki spiralnej. Upewnij się, że przewód termistora znajduje się pośrodku i przechodzi przez wycięcie w drukowanej części!!! W przeciwnym razie będzie zaciśnięty co może go przerwać!!! (patrz pierwsza ilustracja w lewym górnym rogu) Umieść dwie śruby M3x10 i dokręć je. Postępuj ostrożnie, równomiernie dokręcając obie śruby. Nie dokręcaj śruby całkowicie tylko po jednej stronie, a potem po drugiej (patrz druga ilustracja)! Twoja dokręcona pokrywa powinna wyglądać tak jak na ostatniej ilustracji. Gotowe? Przejdź do Krok manual.prusa3d.com/ Page 7 of 17
8 Step 11 Przygotowanie podgrzewanego stołu (poprzednia wersja) Dla następnych kroków przygotuj: Podgrzewany stół MK52 (1x) Owijka spiralna (1x) Pozostały jeszcze dwie owijki spiralne, użyj tej większej. Teraz musisz zmieścić w niej większą ilość przewodów. Nakrętka M3n (1x) Śruba M3x10 (1x) Pokrywa przewodów podgrzewanego stołu (1x) Filament nylonowy 30 cm (1x) Step 12 Przygotowanie filamentu nylonowego (poprzednia wersja) W tym kroku wykorzystaj krótszy odcinek i NIE DOCINAJ GO! Odetnij szczypcami końcówkę filamentu tworząc ostry koniec. Sprawdź, czy końcówka wygląda podobnie do pokazanej na trzeciej ilustracji manual.prusa3d.com/ Page 8 of 17
9 Step 13 Mocowanie filamentu nylonowego (poprzednia wersja) Wciśnij filament w otwór pokrywy przewodów podgrzewanego stołu. ZACHOWAJ SZCZEGÓLNĄ OSTROŻNOŚĆ! Szczypce mogą zsunąć się i zranić Ciebie lub uszkodzić część drukowaną! Aby ułatwić montaż, sprawdź czy filament jest zakrzywiony (tak jak na ilustracji). Jeśli masz problem z wsunięciem filamentu, spróbuj poprawić kształt końcówki. Step 14 Przygotowanie pokrywy przewodów podgrzewanego stołu (poprzednia wersja) Umieść nakrętkę M3n w części drukowanej. Jeśli nie możesz włożyć nakrętki M3 do końca, nie używaj nadmiernej siły. Wkręć dłuższą śrubę M3 z drugiej strony i dokręcaj ją aż dociągniesz nakrętkę do dna gniazda. Uważaj aby nie uszkodzić części drukowanej przez zbyt mocne dokręcenie śruby! 2018 manual.prusa3d.com/ Page 9 of 17

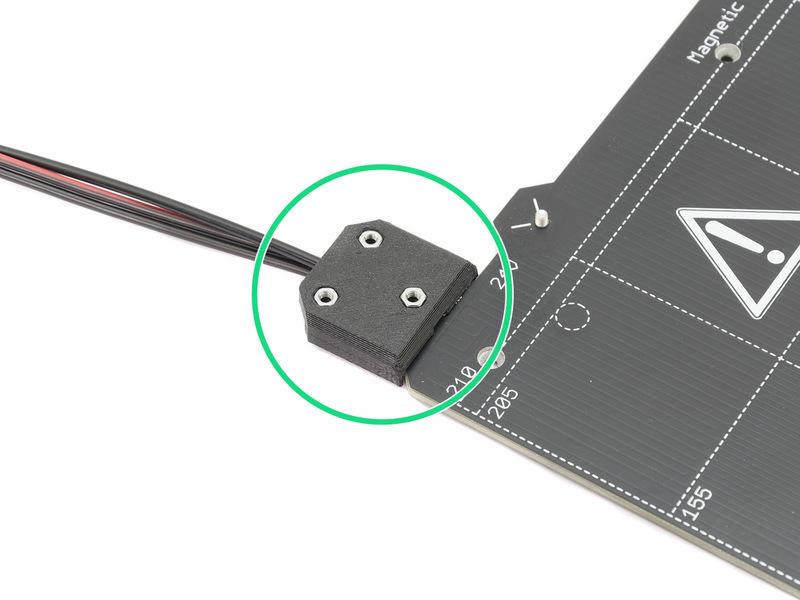

10 Step 15 Montaż osłony przewodów podgrzewanego stołu (poprzednia wersja) Na podgrzewanym stole umieść pokrywę przewodów tak, aby przykryć przylutowane przewody i diodę LED. Dokręć osłonę do podgrzewanego stołu śrubą M3x10 przy pomocy klucza imbusowego. Uważaj, aby nie uszczypnąć przewodów podgrzewanego stołu. Przewód termistora występuje w kolorze czarnym lub białym. Ich funkcjonalność jest taka sama. Step 16 Prawidłowe prowadzenie przewodów (poprzednia wersja) Nie naciągaj czarnego przewodu termistora - zostaw trochę luzu, aby nie został wyrwany podczas przemieszczania się wózka podgrzewanego stołu podczas druku. Poprowadź czarny przewód termistora obok przewodu podgrzewanego stołu i zawiń go kilka razy dookoła (patrz ilustracja) manual.prusa3d.com/ Page 10 of 17
11 Step 17 Owijanie przewodów podgrzewanego stołu (poprzednia wersja) Użyj owijki spiralnej i umieść w niej przewody stołu wraz z filamentem nylonowym. Zacznij od jednej lub dwóch pętli około 1 cm za pokrywą przewodów. Kiedy pierwsza pętla owijki będzie owinięta wokół przewodów, wsuń ją w pokrywę. Kontynuuj umieszczanie przewodów w spiralnej owijce. NIE UCINAJ filamentu, będziesz potrzebować go w całości manual.prusa3d.com/ Page 11 of 17

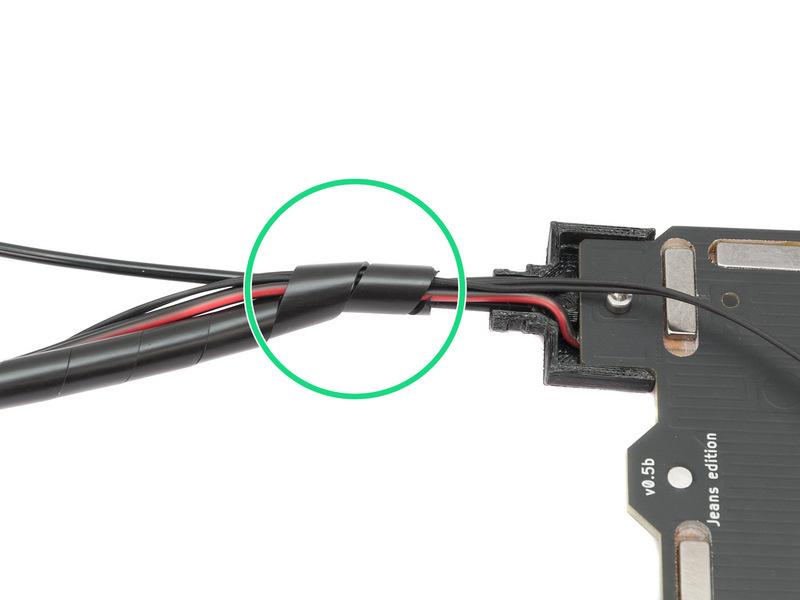

12 Step 18 Zamocowanie owijki spiralnej (poprzednia wersja) Umieść opaskę zaciskową na pokrywie przewodów podgrzewanego stołu aby zacisnąć przy jej pomocy owijkę spiralną z przewodami. Na pokrywie znajduje się specjalny rowek, w którym powinna zostać umieszczona opaska zaciskowa. Zaciśnij opaskę, ale nie zbyt mocno, ponieważ możesz uszkodzić przewody stołu. Opaska powinna przylegać do trzonu pokrywy, tak aby utrzymywała się na miejscu. Obetnij pozostałą część opaski zaciskowej manual.prusa3d.com/ Page 12 of 17
13 Step 19 Przygotowanie śrub i tulejek dystansowych podgrzewanego stołu Dla następnych kroków przygotuj: Śruba M3x14b (9x) / śruba M3x12b (9x) Ze względu na zmianę w procesie produkcji, w Twoim zestawie mogą znajdować się śruby o długości 12 mm zamiast 14 mm. Funkcjonalność pozostaje bez zmian. Tulejka dystansowa 6x6x3t (9x) Step 20 Montaż podgrzewanego stołu(część 1) Przesuń wózek osi Y do przodu i umieść podgrzewany stół za nim. Znajdź otwór w centralnej części wózka osi Y. Umieść jedną tulejkę na górze otworu. Tulejka dystansowa zostanie umieszczona dokładnie na swoim miejscu w następnym kroku manual.prusa3d.com/ Page 13 of 17

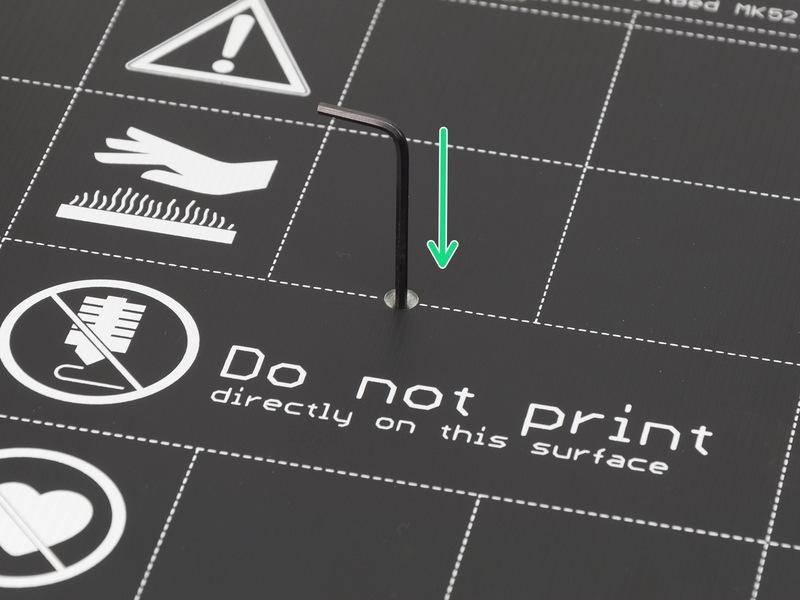

14 Step 21 Montaż podgrzewanego stołu(część 2) Użyj klucza imbusowego do wyrównania części względem siebie. Wsuń go w otwór na środku podgrzewanego stołu i przez tulejkę dystansową. Po wyrównaniu umieść w otworze śrubę M3x12b (14b). Wkręć śruby, ale nie do końca. Step 22 Montaż podgrzewanego stołu(część 3) Przejdź do prawej strony podgrzewanego stołu. Umieść kolejną tulejkę dystansową za pomocą szczypiec. Wsuń szczypce pomiędzy podgrzewany stół a wózek osi Y. Użyj klucza imbusowego, aby wyrównać tulejkę dystansową. Po wyrównaniu części względem siebie umieść w otworze śrubę i wkręć, ale nie do końca manual.prusa3d.com/ Page 14 of 17

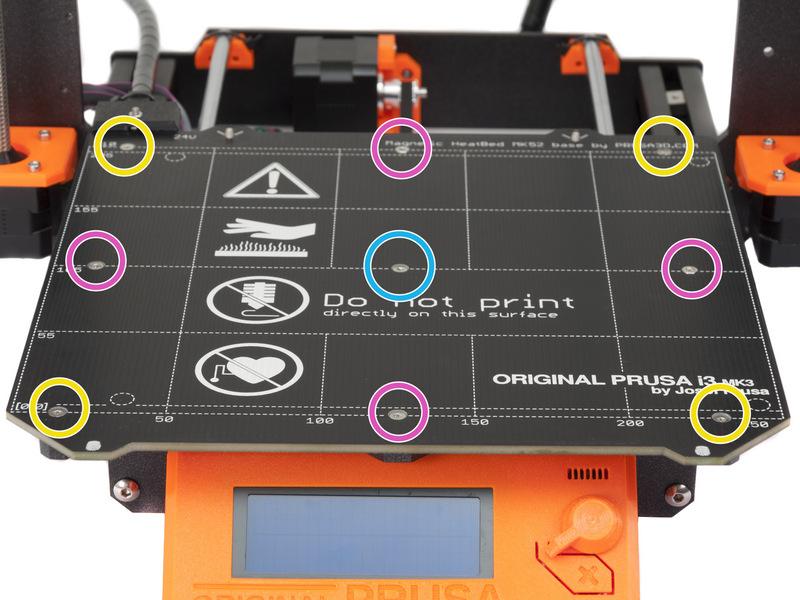

15 Step 23 Montaż podgrzewanego stołu(część 4) Używając szczypiec, umieść tulejki dystansowe i śruby w pozostałych otworach. NIE DOKRĘCAJ śrub do końca. Po umieszczeniu wszystkich śrub na miejscu dokręć je w następującej kolejności: Śruba centralna Pierwsze cztery śruby Ostatnie cztery śruby 2018 manual.prusa3d.com/ Page 15 of 17
16 Step 24 Przygotowanie zasilacza Dla następnych kroków przygotuj: Zasilacz 24 V z osłoną (1x) Śruba M4x10r z łbem kulistym (2x) Śruba M3x10 (2x) Step 25 Montaż zasilacza (część 1) Zlokalizuj cztery punkty mocowania na ramie osi YZ. Umieść zasilacz na ramie i przykręć śrubami M4x10r. Nie dokręcaj śrub do końca manual.prusa3d.com/ Page 16 of 17
17 Step 26 Montaż zasilacza (część 2) Wsuń uchwyty zasilacza pod jego obudowę. Zabezpiecz zasilacz za pomocą dwóch śrub M3x10. Nie dokręcaj ich całkowicie. Musisz mieć możliwość przesunięcia zasilacza na uchwycie, aby prawidłowo ustawić drugie mocowanie. Wyrównaj położenie zasilacza i dokręć wszystkie 4 śruby. Step 27 Podgrzewany stół i zasilacz są gotowe! Zbliżamy się do końca! Jeszcze jeden rozdział i drukarka będzie zmontowana! Sprawdź po raz ostatni poprawność montażu - patrz ilustracja. Gotowy na następny rozdział? Przejdźmy do 8. Montaż elektroniki (wersja B3/R2) Nie kładź jeszcze płyty stalowej na podgrzewanym stole. Poczekaj na instrukcję w Asystencie podczas procedury kalibracji. This document was last generated on :56:33 AM manual.prusa3d.com/ Page 17 of 17
