3. Oś X. 3. Oś X. Written By: Josef Prusa manual.prusa3d.com Page 1 of 13
|
|
- Dagmara Kowalewska
- 6 lat temu
- Przeglądów:
Transkrypt
1 3. Oś X Written By: Josef Prusa 2017 manual.prusa3d.com Page 1 of 13

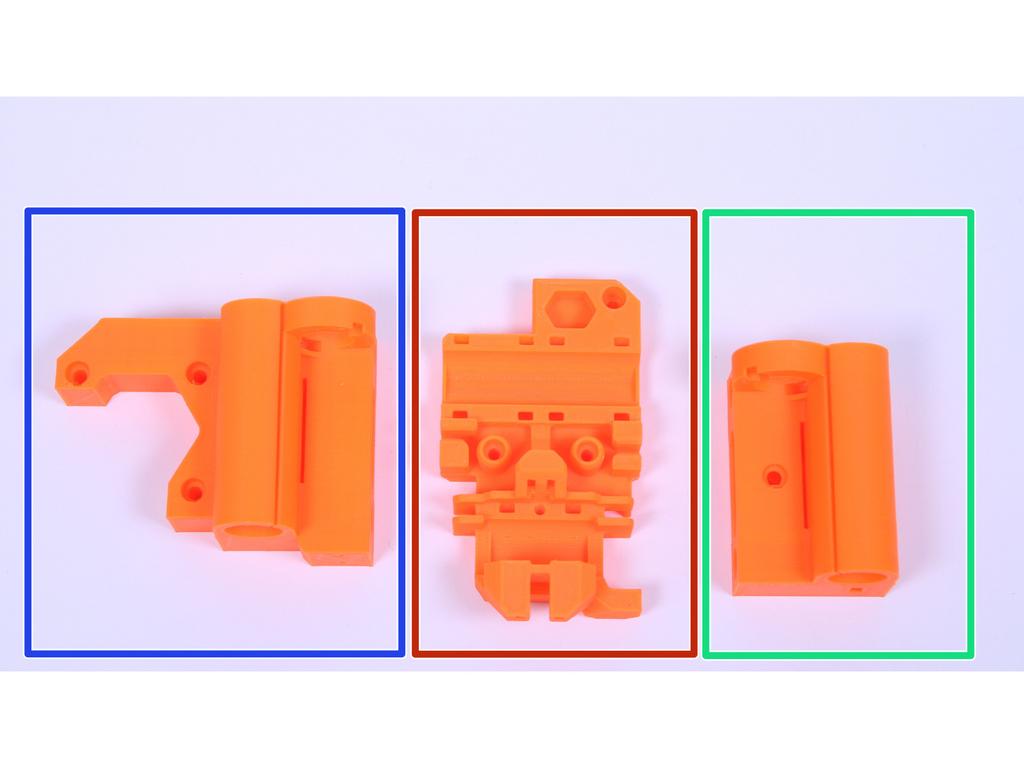

2 Step 1 Potrzebne narzędzia Klucz imbusowy 2,5 mm Małe szczypce uniwersalne (kombinerki) Step 2 Części wydrukowane 3D X-carriage (posuw osi X) X-end-motor (zakończenie osi X, część silnikowa) X-end-idler (zakończenie osi X, część z rolką napinającą) 2017 manual.prusa3d.com Page 2 of 13
3 Step 3 Przygotowanie prętów okrągłych Łożyska liniowe LM8-UU Pręty okrągłe 8mm (najdłuższe) Należy ostrożnie nasunąć łożyska liniowe na pręty okrągłe. Step 4 Przygotowanie części wydrukowanych 3D Należy wsunąć łożyska liniowe LM8-UU w wydrukowane części (oba końce osi X). Dla ułatwienia można dociskać łożyska na równej powierzchni manual.prusa3d.com Page 3 of 13
4 Step 5 Przygotowanie śrub napinających Trzeba włożyć nakrętki czworokątne M3nS (2 szt.) w otwory i przykręcić śrubami M3x10 (2 szt.). Nie można zbyt mocno dokręcić śrub manual.prusa3d.com Page 4 of 13
5 Step 6 Montaż podstawy osi X Należy wsunąć pręty z łożyskami w przygotowane wydrukowane części. Trzeba zwócić uwagę na prawidłowe ułożenie części i prętów (pręt z 2 łożyskami powinien znajdować się na równi z otworami na nakrętki). Ostrożnie! Pręty należy wsunąć prosto w otwory, bez szarpania! 2017 manual.prusa3d.com Page 5 of 13
6 Step 7 Montaż rolki napinającej pasek na osi X Śruba M3x18 (1 szt.) Rolka napinająca z łożyskiem 623h (1 szt.) Nakrętka samokontrująca M3nN (1 szt.) Należy włożyć rolkę napinającą z łożyskiem 623h do wydrukowanej części. Odpowiednią pozycję trzeba zapewnić śrubą M3x18. Należy przymocować śrubę nakrętką samokontrującą M3nN manual.prusa3d.com Page 6 of 13

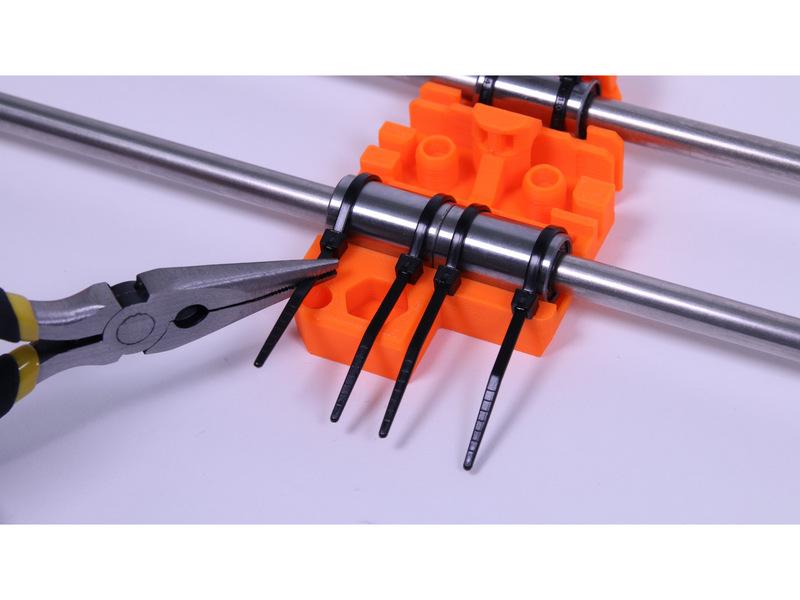

7 Step 8 Przygotowanie posuwu osi X Trzeba włożyć opaski zaciskowe do posuwu X zgodnie z rysunkiem. Należy zwrócić uwagę na prawidłową orientację opasek zaciskowych. Step 9 Umiejscowienie posuwu X Posuw X trzeba umieścić na podstawie osi X, zgodnie z rysunkiem. Należy zwrócić uwagę na prawidłową orientację posuwu manual.prusa3d.com Page 7 of 13
8 Step 10 Przymocowanie posuwu X Do zaciśnięcia opasek zaciskowych trzeba użyć kombinerek. Należy zadbać o to, żeby łożyska były na prawidłowej pozycji, zgodnie z rysunkiem (łożyska powinny być umieszczone w wydrążeniu posuwu X). Step 11 Przycięcie opasek zaciskowych Trzeba odciąć odstające fragmenty opasek zaciskowych. Zgodnie z rysunkiem należy przesunąć łączenia opasek zaciskowych manual.prusa3d.com Page 8 of 13

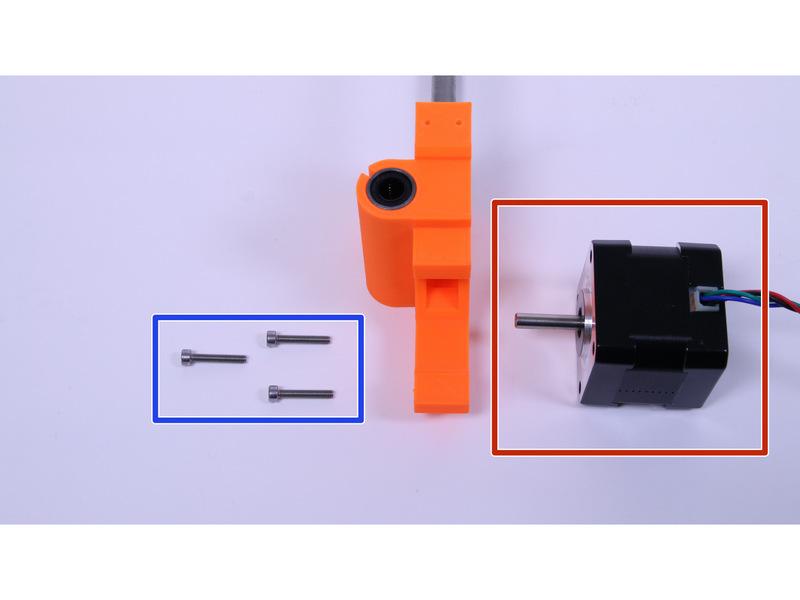

9 Step 12 Montaż silnika osi X M3x18 screw (3 szt.) Silnik osi X (oznaczony jako X axis) Za pomocą śrub należy przymocować silnik do części wydrukowanej. Należy zadbać o prawidłowe ułożenie kabli (powinny być skierowane w dół) manual.prusa3d.com Page 9 of 13

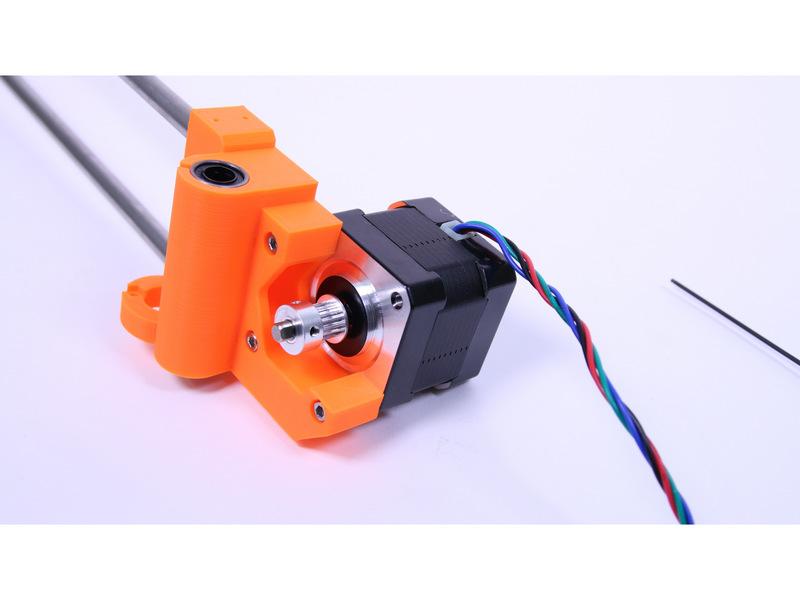

10 Step 13 Montaż kółka pasowego na silniku osi X Należy nałożyć kółko pasowe GT2-16 na wał silnika osi X. Trzeba przesunąć kółko pasowe GT2-16 na wale silnika, zgodnie z rysunkiem. Część kółka poświęcona do nasunięcia powinna być w linii prostej z otworem w części wydrukowanej. Jedna ze śrub powinna być naprzeciw równej powierzchni na wale. Śruby w kółku pasowym należy dokręcić kluczem imbusowym 1,5 mm manual.prusa3d.com Page 10 of 13

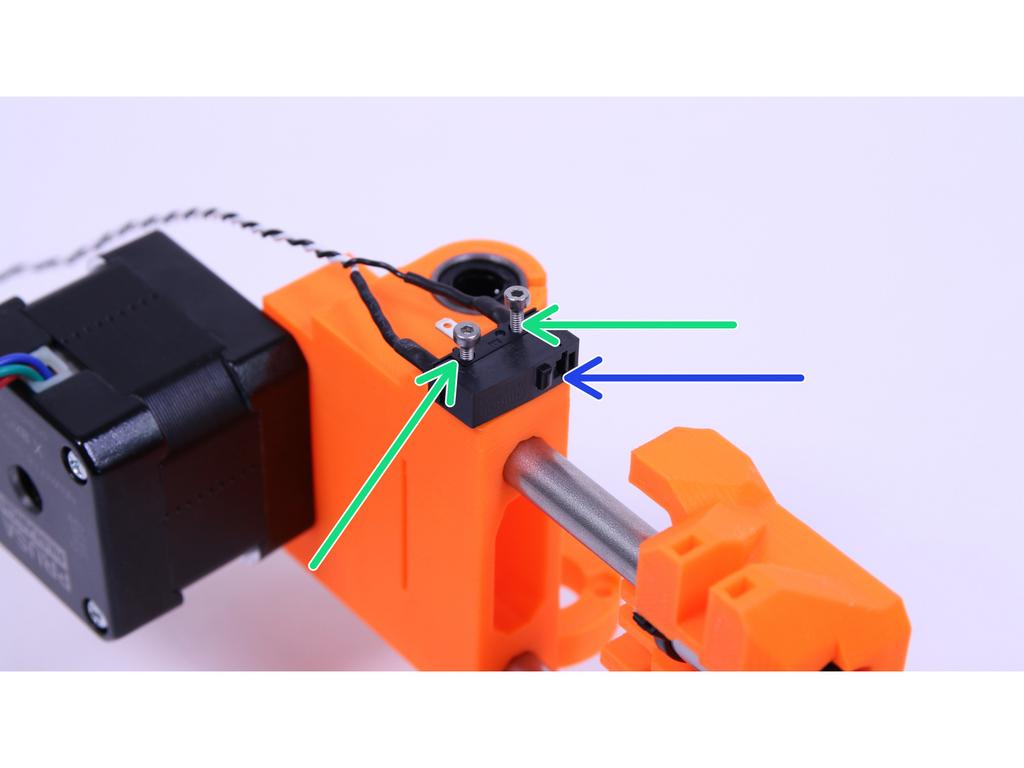

11 Step 14 Montaż czujnika krańcowego osi X Czujnik krańcowy osi X Śruba M2x12 (2 szt.) Czujnik krańcowy osi X należy umieścić na części wydrukowanej i włożyć śruby M2x12. Trzeba zwrócić uwagę na prawidłową orientację mikroprzełącznika, tak jak na fotografii (przycisk mikroprzełącznika musi być w osi z nacięciem na elemencie X-endmotor). Step 15 Ustawienie czujnika krańcowego osi X Przed dokręceniem śrub należy wcisnąć mikroprzełącznik jak najbliżej elementu X-carriage, zgodnie z rysunkiem. Potem można dokręcić śruby manual.prusa3d.com Page 11 of 13

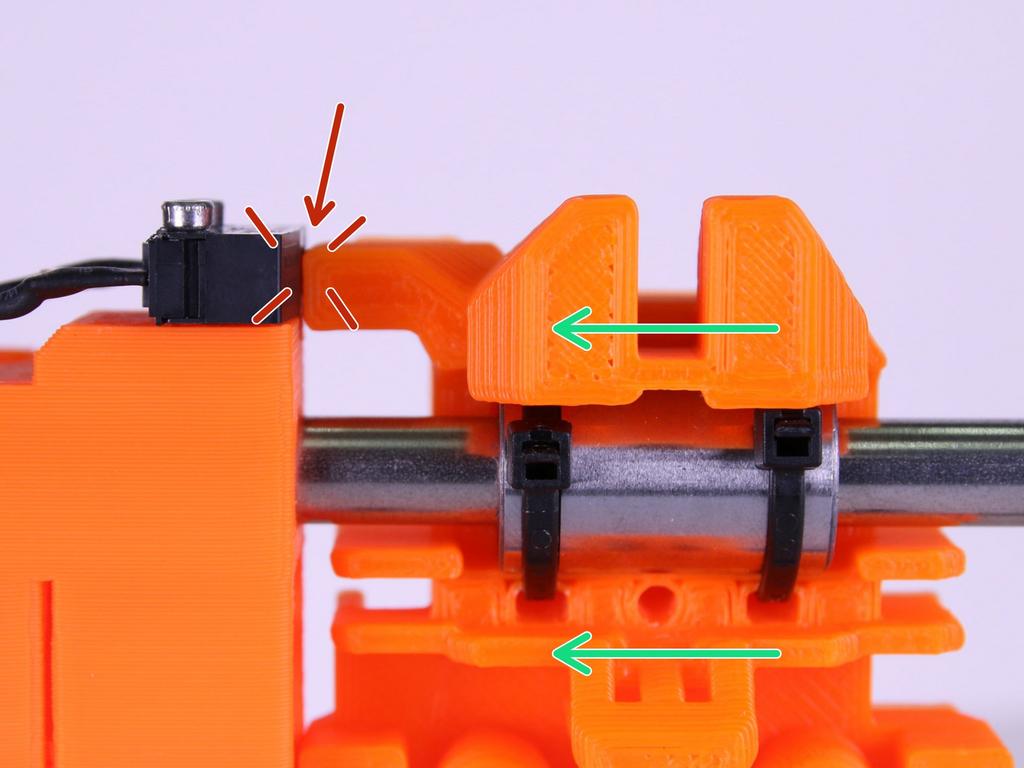

12 Step 16 Kontrola czujnika krańcowego osi X Trzeba przesunąć X-carriage jak najbliżej w kierunku elementu X-endmotor. Czujnik powinien kliknąć i idealnie przylegać, jak na obrazku. Step 17 Organizacja kabli osi X Trzeba przymocować kabel czujnika krańcowego opaską zaciskową, jak najbliżej silnika. Opaski zaciskowe trzeba dociskać z wyczuciem, żeby nie uszkodzić przewodów manual.prusa3d.com Page 12 of 13

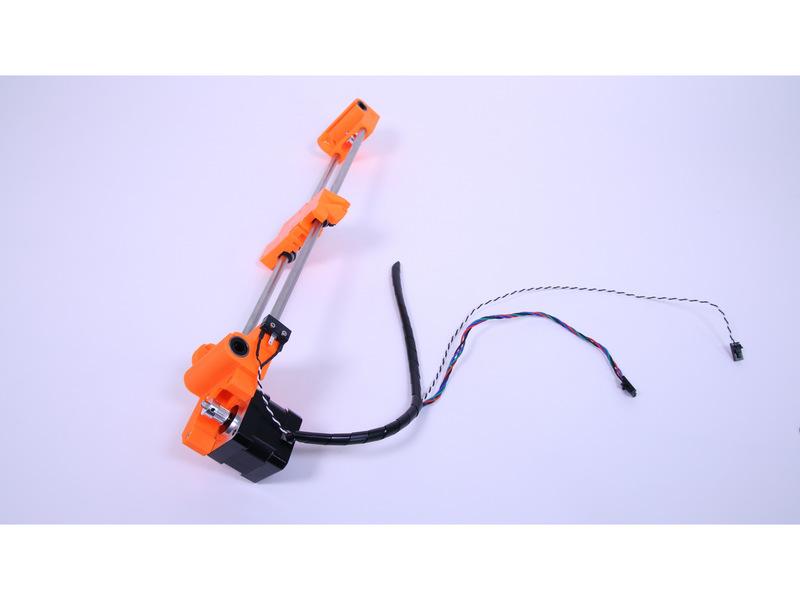

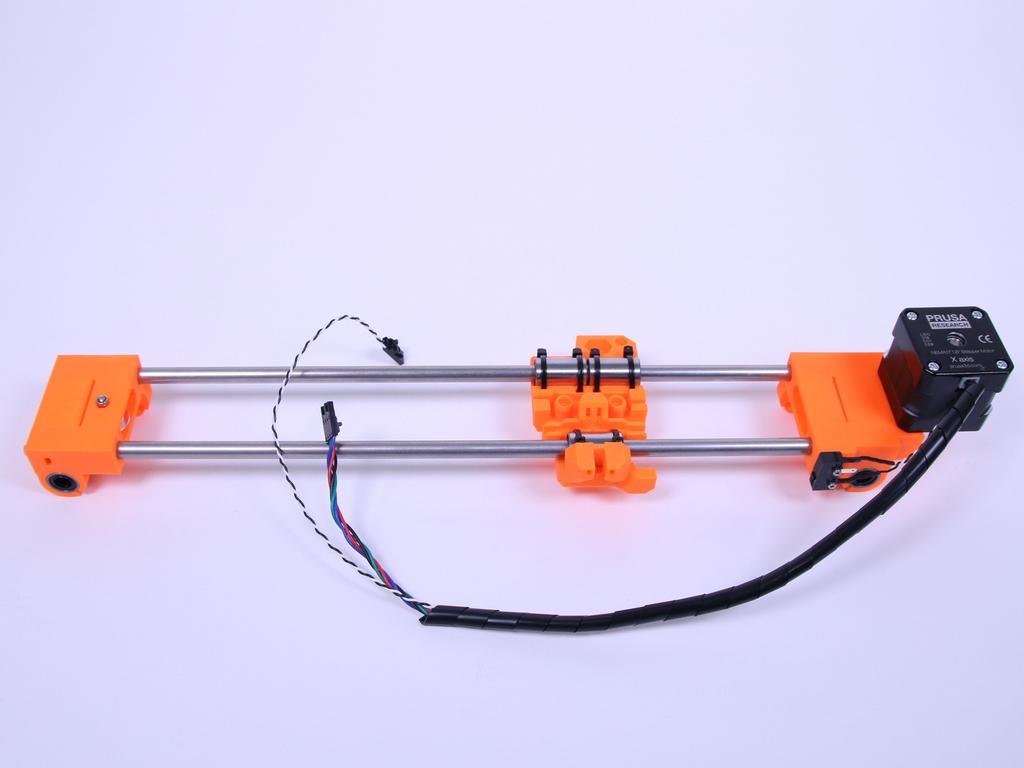

13 Step 18 Zabezpieczenie kabli Należy użyć najkrótszego i najmniejszego organizera do przewodów i owinąć go wokół kabli. Step 19 Gotowe Gratulacje, oś X jest gotowa! Na razie na osi X nie ma paska, ten będzie trzeba nałożyć później. Dalsze instrukcje znajdują się w rozdziale 4. Oś Z This document was last generated on :41:54 AM manual.prusa3d.com Page 13 of 13
