7. Zasilacz, podkładka podgrzewana i chwytak
|
|
- Jarosław Rogowski
- 5 lat temu
- Przeglądów:
Transkrypt
1 7. Zasilacz, podkładka podgrzewana i chwytak szpuli Written By: Josef Prusa 2017 manual.prusa3d.com Page 1 of 14

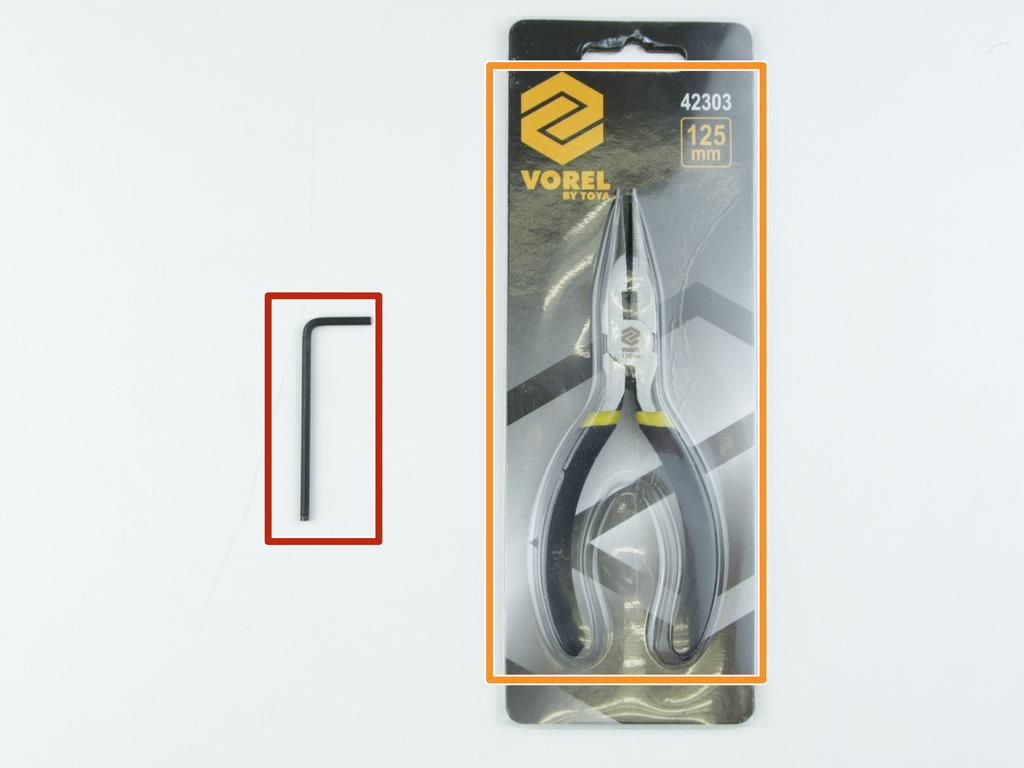

2 Step 1 Potrzebne narzędzia Klucz imbusowy 2 i 2,5 mm Małe szczypce uniwersalne (kombinerki) Step 2 Części wydrukowane 3D Chwytak szpuli Obudowa kabli podkładki podgrzewanej manual.prusa3d.com Page 2 of 14

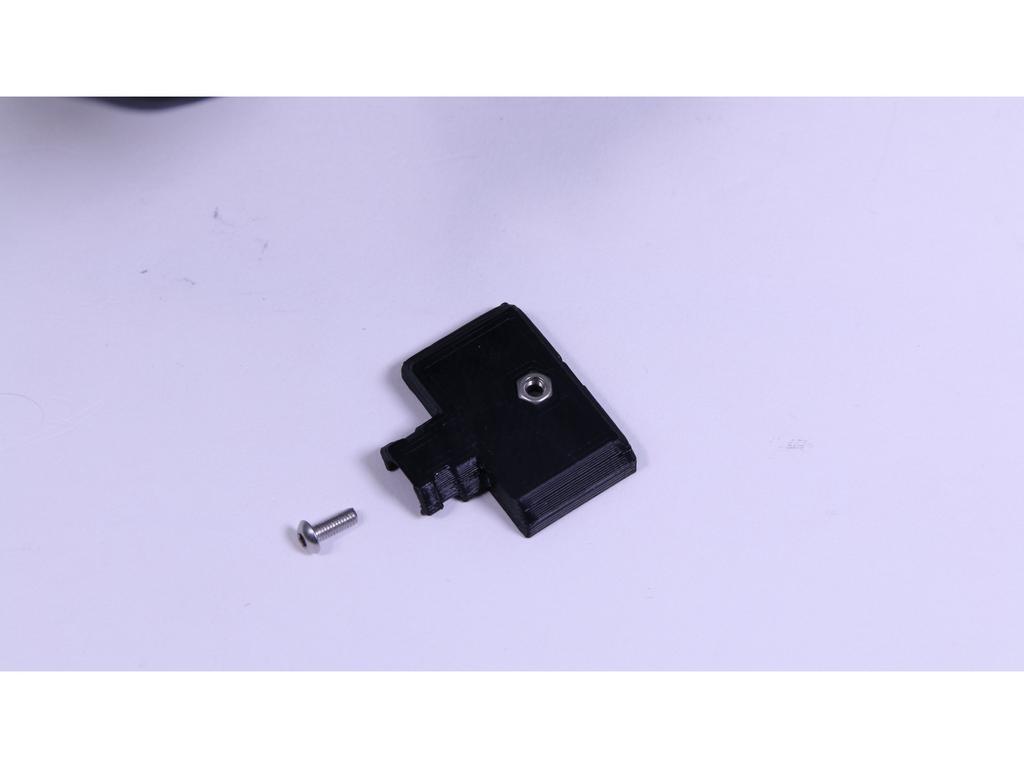

3 Step 3 Przygotowanie do montażu zasilacza Śruby M4x10 z półokrągłą główką (2 szt.) Zasilacz 12V/240W z obudową Step 4 Przymocowanie zasilacza Zasilacz należy przykręcić kluczem imbusowym 2,5 mm do ramy manual.prusa3d.com Page 3 of 14
4 Step 5 Przygotowanie do przymocowania zasilacza do osi Y Śruba M3x18 (2 szt.) Podkładka M3w (2 szt.) Nakrętka M3n (2 szt.) Nakrętki M3n trzeba włożyć w otwory w uchwycie zasilacza manual.prusa3d.com Page 4 of 14
5 Step 6 Przymocowanie zasilacza do osi Y Przy użyciu klucza imbusowego 2,5 mm trzeba przykręcić obudowę zasilacza do osi Y manual.prusa3d.com Page 5 of 14

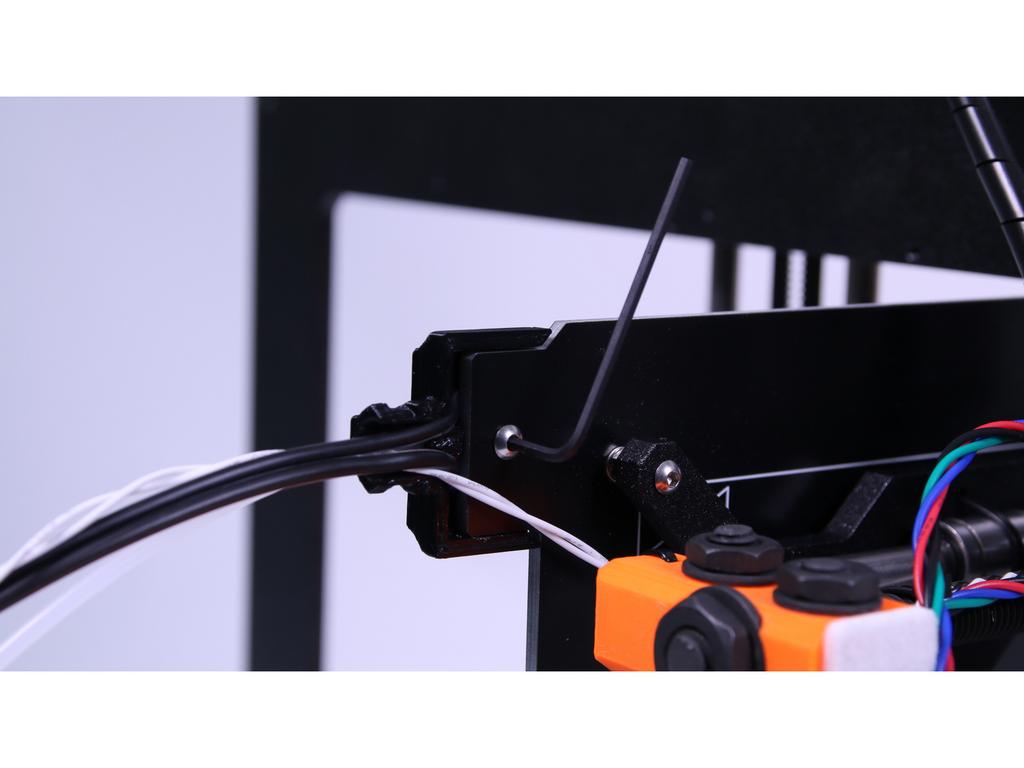

6 Step 7 Organizacja kabli zasilania Kable od zasilacza powinny być poprowadzone pod prętami gwintowanymi M10 i paskiem, zgodnie z obrazkiem. Trzeba przymocować kable do prętów gwintowanych. Opaskę zaciskową należy dociskać z wyczuciem, żeby nie uszkodzić kabli zasilających lub okolicznych manual.prusa3d.com Page 6 of 14
7 Step 8 Konfiguracja źródła zasilania Należy skontrolować pozycję łącznika na zasilaczu. Trzeba się upewnić, że źródło zasilania nie jest podłączone do sieci! Prawidłowa pozycja oznacza, że przełącznik jest na stronie z napięciem w sieci domowej. (jeśli chodzi o sieć110/120 V [zazwyczaj w Północnej i Południowej Ameryce] łącznik musi być po lewej stronie, jeśli 220/230 V [Czechy, Słowacja, Europa i reszta świata] przełącznik powinien być z prawej strony). Pozycję łącznika można zmienić przy pomocy płaskiego śrubokręta. Poprawna konfiguracja jest bardzo ważna. Jeśli źródło zasilania będzie skonfigurowane błędnie, może dojść do uszkodzenia komponentów elektronicznych! 2017 manual.prusa3d.com Page 7 of 14
8 Step 9 Przygotowanie podkładki podgrzewanej Śruba M3x8r (4 szt.) Step 10 Montaż podkładki podgrzewanej Przy pomocy klucza imbusowego 2,5 mm należy przymocować podkładkę podgrzewaną do posuwu Y manual.prusa3d.com Page 8 of 14
9 Step 11 Wykończenie podkładki Trzeba przykręcić uchwyt paska Y do posuwu osi Y przy użyciu klucza imbusowego 2,5 mm. Należy się upewnić, że śruby są przykręcone do nitonakrętki na podkładce podgrzewanej i że pomiędzy nitonakrętką a posuwem osi Y nie ma żadnej przerwy. Step 12 Przygotowanie obudowy kabli podkładki podgrzewanej Śruba M3x8r (1 szt.) Nakrętka M3n (1 szt.) 2017 manual.prusa3d.com Page 9 of 14
10 Step 13 Przygotowanie obudowy kabli podkładki podgrzewanej Trzeba umieścić nakrętkę M3n w otworze. Step 14 Przygotowanie filamentu Należy przygotować dołączony do zestawu filament (NYLON Ø 3 mm, ok. 30 cm). Filament trzeba wcisnąć w otwór w obudowie na kable. Jeśli nie da się wsadzić filamentu, można za pomocą szczypców obciąć końcówkę, żeby była szpiczasta i spróbować znowu manual.prusa3d.com Page 10 of 14
11 Step 15 Montaż obudowy kabli podkładki podgrzewanej Element trzeba przymocować do podkładki podgrzewanej przy użyciu klucza imbusowego 2 mm. Step 16 Owinięcie kabli rurką Trzeba owinąć organizer do kabli wokół kabli od podkładki podgrzewanej. Nie należy odcinać filamentu, cała długość będzie potrzebna manual.prusa3d.com Page 11 of 14
12 Step 17 Zaciśnięcie organizera Trzeba wsunąć organizer do uchwytu na kable od podkładki podgrzewanej i złapać go opaską zaciskową, zgodnie z obrazkiem manual.prusa3d.com Page 12 of 14
13 Step 18 Kontrola pionu Trzeba spojrzeć na drukarkę od góry i upewnić się, że linie na podkładce podgrzewanej są idealnie równoległe do prętów osi X, jak na obrazku. Jeśli nie są równoległe, trzeba użyć klucza 17 i odpowiednio przesunąć nakrętki tak, żeby odpowiednio je ustawić. Jest to bardzo ważny krok, jeśli nie będzie zachowana równoległość, drukarkę będzie trudno skalibrować. W czasie przesuwania nakrętek, trzeba upewnić się, że pręt gwintowany M10 jest na końcu nacięcia manual.prusa3d.com Page 13 of 14

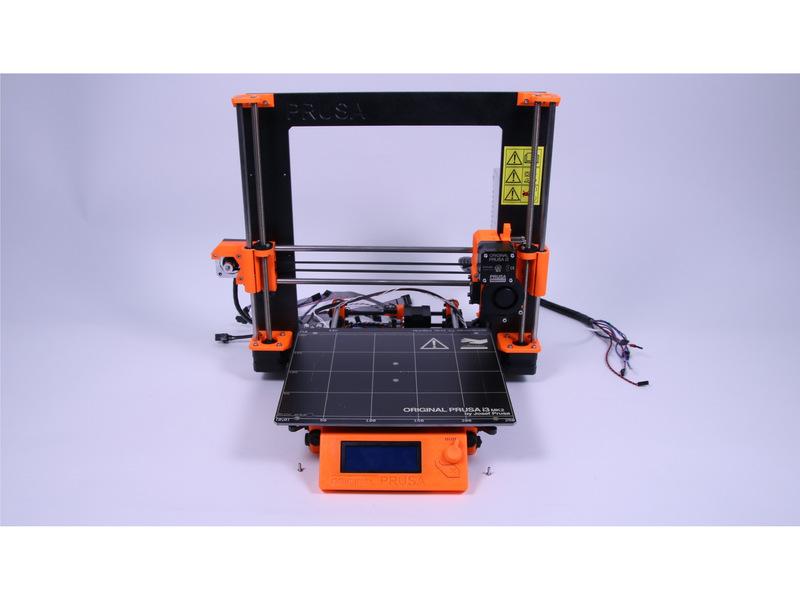

14 Step 19 Ostatni drobiazg i gotowe Chwytaki szpuli trzeba nasadzić na szczyt ramy, zgodnie z obrazkiem. Gratulujemy, montaż drukarki jest prawie skończony! Teraz już tylko podłączyć! Prosimy kontynuować zgodnie z rozdziałem 8. Elektronika This document was last generated on :46:14 AM manual.prusa3d.com Page 14 of 14
