0. Demontaż. 0. Demontaż. Written By: Dozuki System manual.prusa3d.com/ Page 1 of 10
|
|
- Aleksander Kowalik
- 5 lat temu
- Przeglądów:
Transkrypt
1 Written By: Dozuki System 2018 manual.prusa3d.com/ Page 1 of 10
2 Step 1 Przygotowanie drukarki Upewnij się, że filament jest rozładowany z hotendu i że drukarka jest odłączona od zasilania! Nie wyłączaj jej z zasilania zanim nie ostygnie, inaczej możesz doświadczyć blokady filamentu w przyszłości! Przygotuj części z zestawu z MK2S lub kup podobne w sklepie z narzędziami. Zalecane rozmiary kluczy imbusowych: 2.5 mm, 2.0 mm i 1.5 (1.0) mm. Zdecydowanie zalecamy odłożenie śrub i nakrętek do pojemnika. Niektórych z nich będziesz potrzebować podczas montażu manual.prusa3d.com/ Page 2 of 10
3 Step 2 Oś Y: demontaż podgrzewanego stołu (część 1) Upewnij się raz jeszcze, że drukarka jest odłączona od gniazdka zasilania. W innym przypadku istnieje możliwość uszkodzenia elektroniki! Obróć drukarkę lewą stroną do siebie, tak aby mieć przed sobą obudowę RAMBo. Wykręć śrubę M3x40 używając klucza imbusowego 2.5 mm. Obetnij opaskę zaciskową trzymającą przewody podgrzewanego stołu. Zachowaj ostrożność, aby nie uszkodzić przewodów. Odwiń co najmniej 2 pętle owijki spiralnej i podążaj za przewodami do środka obudowy RAMBo, znajdź złącza i odepnij je. NIE WYCIĄGAJ PRZEWODÓW, najpierw odłącz konektory. Zauważ, że złącze termistora jest zabezpieczone zawleczką, którą musisz nacisnąć aby zwolnić zabezpieczenie przed wyciągnięciem przewodu. Wyciągnij wszystkie przewody, owijkę spiralną i filament nylonowy z obudowy RAMBo manual.prusa3d.com/ Page 3 of 10

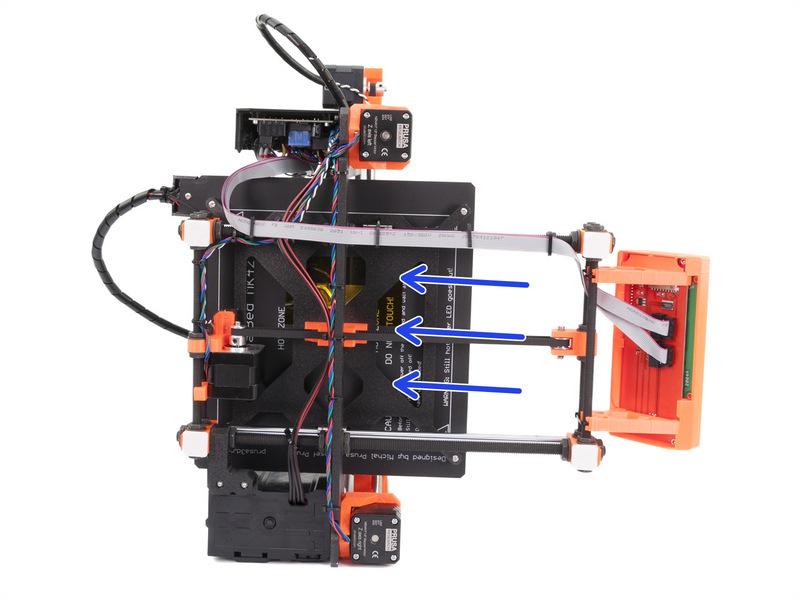

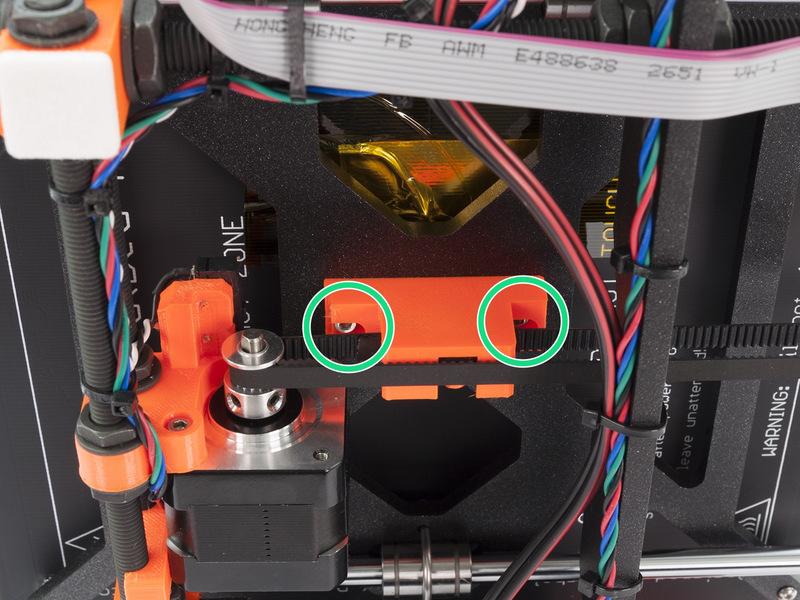

4 Step 3 Oś Y: demontaż podgrzewanego stołu (część 2) Połóż drukarkę na stronie zasilacza i przesuń podgrzewany stół niemal do końca dla lepszej stabilności. Znajdź uchwyt paska osi Y i odkręć dwie śruby używając klucza imbusowego 2.5 mm. Zostaw uchwyt w wózku osi Y razem ze śrubami. Możesz zabezpieczyć je tymczasowo nakrętkami M3. Odkręć 4 śruby trzymające podgrzewany stół przy pomocy klucza imbusowego 2 mm. Trzymaj stół odkręcając ostatnią śrubę, inaczej opadnie. Podgrzewany stół nie będzie nam już potrzebny, schowaj go w bezpiecznym miesjcu. Możesz zostawić owijkę spiralną na przewodach dla ich ochrony. Przygotuj pojemnik, do którego będziesz odkładać części zamienne. Użyjemy jeszcze niektórych z nich manual.prusa3d.com/ Page 4 of 10
5 Step 4 Odsunięcie ekstrudera (część 1) Umieść drukarkę z powrotem w "normalnej" pozycji. Obetnij opaskę zaciskową trzymającą wiązkę przewodów z ekstrudera. Zachowaj ostrożność, aby nie uszkodzić przewodów. Obetnij opaski zaciskowe na owijce spiralnej z tyłu ekstrudera. Ponownie zachowaj ostrożność, aby nie uszkodzić przewodów. Odwiń owijkę spiralną w całości do obudowy RAMBo. Przejdźmy do następnego kroku, gdzie odłączymy przewody ekstrudera manual.prusa3d.com/ Page 5 of 10

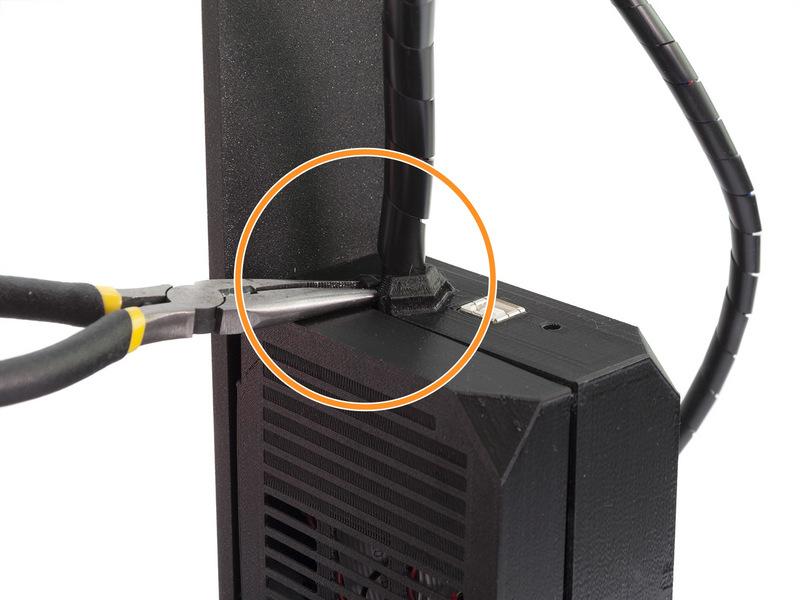

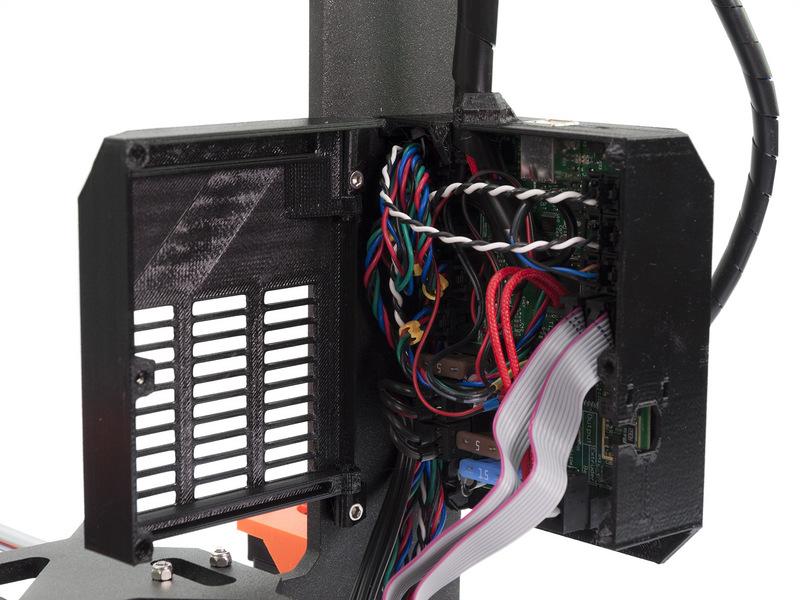

6 Step 5 Odsunięcie ekstrudera (część 2) Podążaj za przewodami do wewnątrz obudowy RAMBo, znajdź złącza i odłącz wszystkie idące do ekstrudera. NIE WYCIĄGAJ PRZEWODÓW, najpierw odłącz konektory. Teraz ostrożnie wyciągnij wszystkie przewody, owijkę spiralną i filament z obudowy RAMBo. Niektóre złącza są zabezpieczone zawleczką, którą musisz nacisnąć aby zwolnić zabezpieczenie przed wyciągnięciem przewodu manual.prusa3d.com/ Page 6 of 10
7 Step 6 Demontaż ekstrudera (część 3) Obetnij opaski zaciskowe trzymające przewody. Zdejmij opaski zaciskowe i odsuń przewody na boki. Odkręć wszystkie trzy śruby trzymające ekstruder przy użyciu klucza imbusowego 2.5 mm. Podczas odkręcania ostatniej śruby przytrzymaj ekstruder ręką, inaczej spadnie! Zdejmij ekstruder i odłóż go na ten czas w bezpiecznym miejscu manual.prusa3d.com/ Page 7 of 10

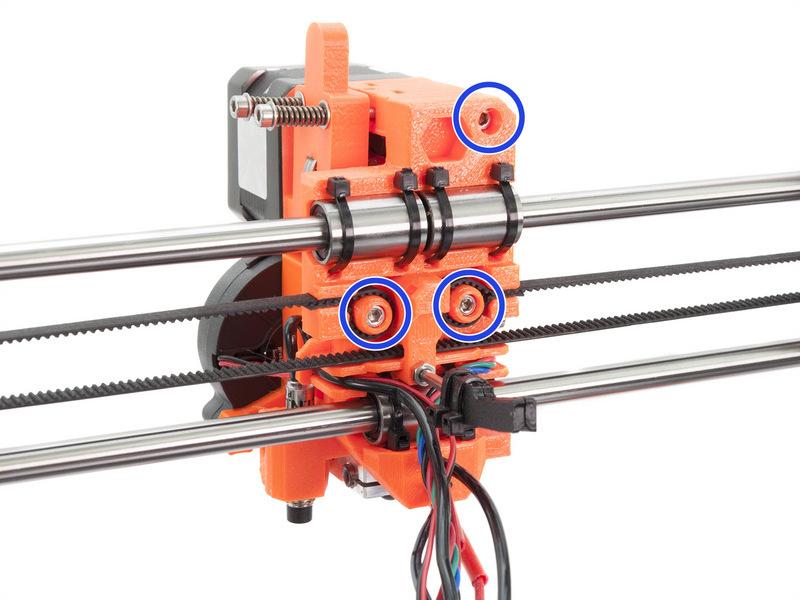

8 Step 7 Demontaż ekstrudera (część 4) Wózek osi X zostanie zastąpiony nowym, włączając w to filament nylonowy i śrubę M3x40, więc możesz całkowicie zdemontować te elementy. Na początku zdejmij pasek. Zachowaj go na później. Obetnij opaski zaciskowe i zdejmij wózek osi X z prętów liniowych. Zostaw łożyska na prętach liniowych. Demontaż reszty osi X nie jest potrzebny manual.prusa3d.com/ Page 8 of 10
9 Step 8 Demontaż ekstrudera (część 1) Odkręć 3 śruby trzymające wentylator wydruku i kanał nadmuchu powietrza przy użyciu klucza imbusowego 2.5 mm. Nie zdejmuj wentylatora całkowicie - najpierw musimy poluzować sondę P.I.N.D.A. Odkręć 4 śruby trzymające lewy wentylator hotendu używając klucza imbusowego 2.5 mm. Ten wentylator możesz odłożyć na bok - zostanie zastąpiony nowym. Poluźnij sondę P.I.N.D.A. używając klucza imbusowego 2.5 mm. Wypchnij ją w górę lub wykręć i odłóż - zostanie zastąpiona nową. Teraz całkowicie zdemontuj przedni wentylator wydruku i zachowaj go na później. Odkręć śruby trzymające dźwignię dociskową ekstrudera używając klucza imbusowego 2.5 mm. Odkręć śruby trzymające silnik ekstrudera używając klucza imbusowego 2.5 mm. Zachowaj silnik na później ale odkręć kółko radełkowane z wałka - zostanie zastąpione nowym. Wszystkie drukowane części ekstrudera zostaną zastąpione nowymi manual.prusa3d.com/ Page 9 of 10

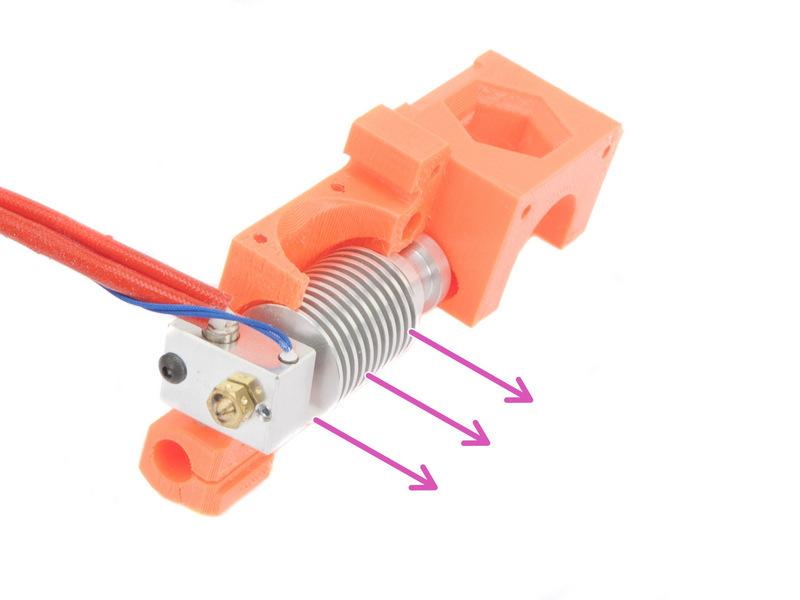

10 Step 9 Demontaż ekstrudera (część 2) Odkręć śruby używając klucza imbusowego 2.5 mm i zdejmij tą część ekstrudera. Ostrożnie usuń hotend - nie uszkodź przewodów! Zachowaj go na później. Wszystko zdemontowane? Zacznijmy budować MK2.5! 1. Ponowny montaż osi X Wszystkie drukowane części ekstrudera zostaną zastąpione nowymi. This document was last generated on :56:41 PM manual.prusa3d.com/ Page 10 of 10
