Modernizacja ekstrudera w wersji B6/R2 do R3 w MK3 (własne części drukowane)

Transkrypt

1 Modernizacja ekstrudera w wersji B6/R2 do R3 w MK3 (własne części drukowane) Written By: Dozuki System 2019 manual.prusa3d.com/ Page 1 of 13

2 Step 1 Wstęp Ten poradnik przeprowadzi Cię krok po kroku przez: wymiana części drukowanych R2 (B6) na R3 (B7) wymiana rurki PTFE (opcjonalnie) Części drukowane ekstrudera zostały zmodernizowane aby zwiększyć wydajność chłodzenia. Więcej informacji wraz z bezpośrednim porównaniem możesz znaleźć na naszym Forum. Większość śrub i nakrętek ze zdemontowanych części będzie jeszcze potrzebna. Zalecamy posiadanie kilku w zapasie, ponieważ odzyskanie niektórych z części drukowanych może okazać się kłopotliwe. Jeśli Twoja drukarka pochodzi z zestawu do samodzielnego montażu, to możesz użyć części z torebki zapasowej (spares). Śruba M3x10 (1x) jest niezbędna! Jest to dodatkowa śruba potrzebna przy montażu. Nakrętka M3nS (4x) - opcjonalnie, być może będziesz w stanie je odzyskać M3n (3x) - opcjonalnie, być może będziesz w stanie je odzyskać 2019 manual.prusa3d.com/ Page 2 of 13

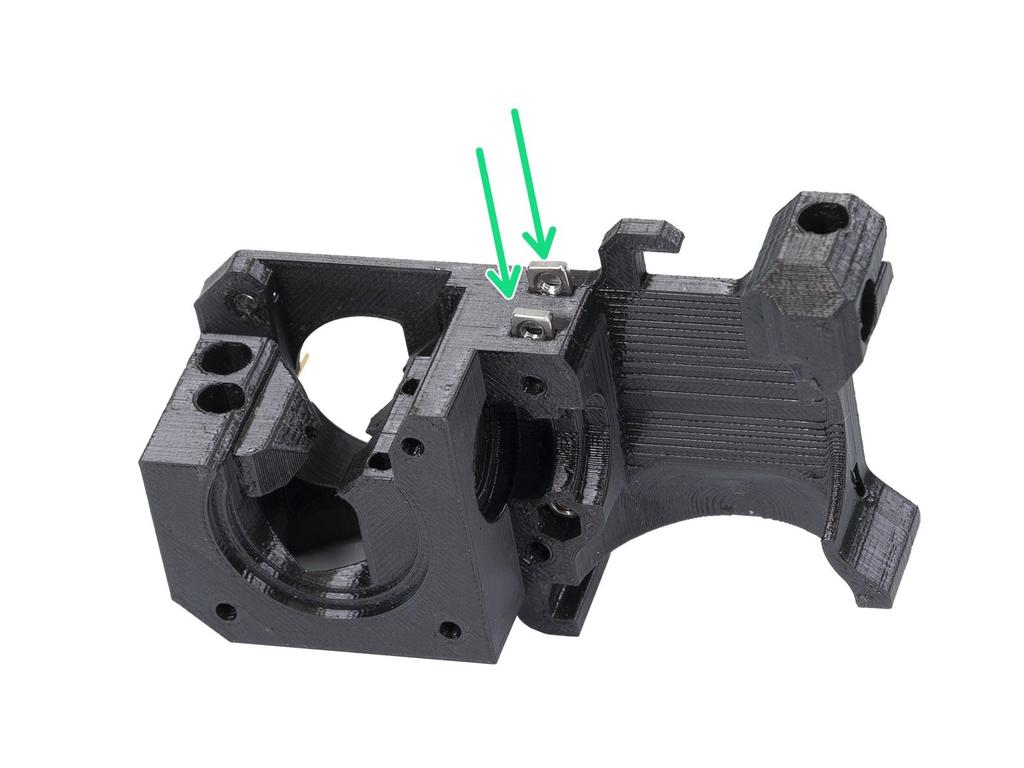

3 Step 2 Punkt mocowania korpusu ekstrudera Wyjmij z opakowania dwie nakrętki M3nS i włóż je do otworów, aż do samego końca. Ustaw nakrętki przy pomocy klucza imbusowego 1,5 mm manual.prusa3d.com/ Page 3 of 13

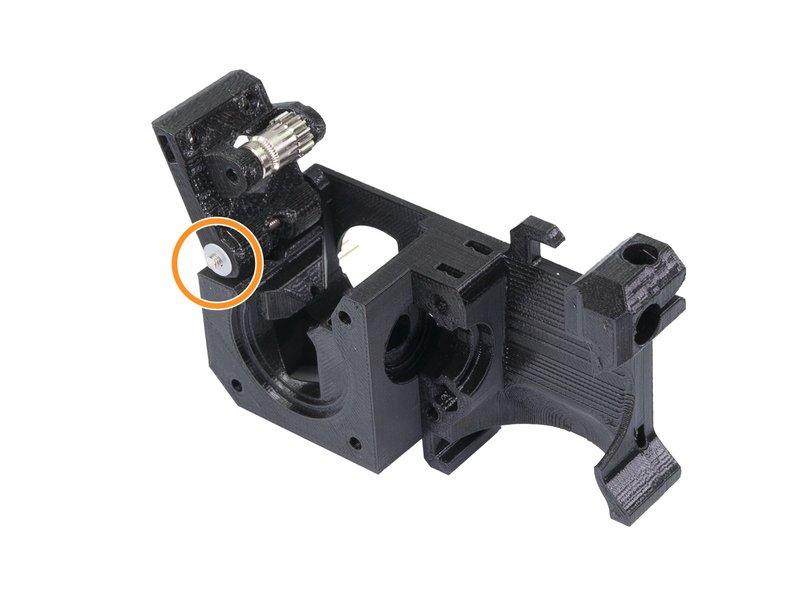

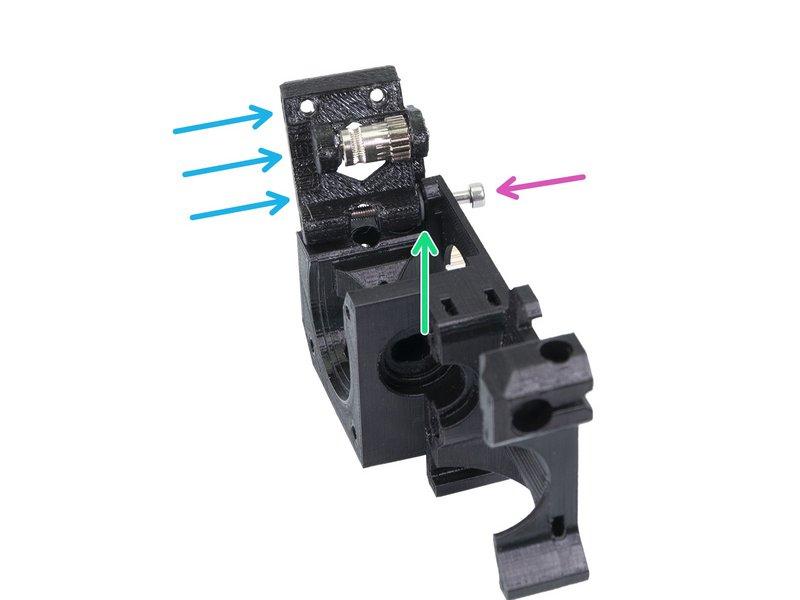

4 Step 3 Montaż ekstrudera - dźwignia dociskowa (część 2) Obróć korpus ekstrudera tak, jak na ilustracji. Umieść śrubę M3x30 w otworze. Nałóż podkładkę na śrubę z drugiej strony. Nałóż dźwignię dociskową ekstrudera na śrubę M3x30. Dokończ montaż nakładając drugą podkładkę manual.prusa3d.com/ Page 4 of 13

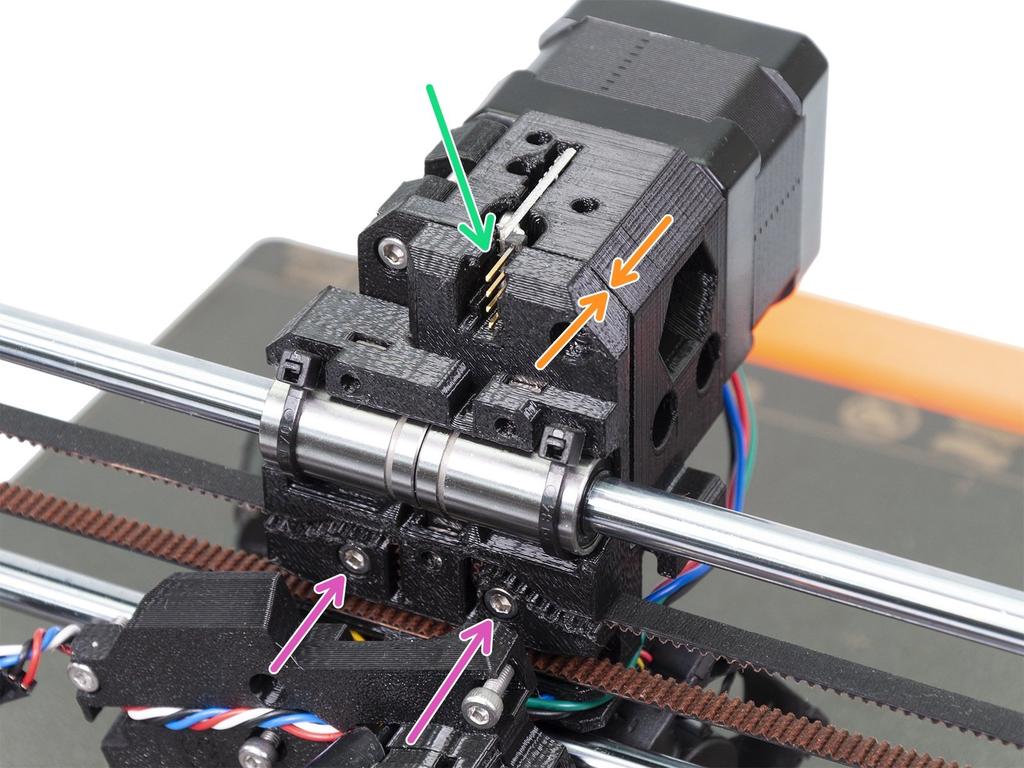

5 Step 4 Montaż ekstrudera (część 1) Dla następnego kroku przygotuj: Śruba M3x30 (1x) Śruba M3x18 (1x) Step 5 Montaż ekstrudera (część 3) Zamontuj korpus ekstrudera na wózku osi X i dokręć obydwie śruby delikatnie. Upewnij się, że przewody nie są ściśnięte pomiędzy częściami. Upewnij się, że styki czujnika filamentu nie są wygięte ani nie dotykają części drukowanych. Przyjrzyj się tym krawędziom obydwóch części aby zweryfikować wyrównanie części. Dokręć obydwie śruby manual.prusa3d.com/ Page 5 of 13

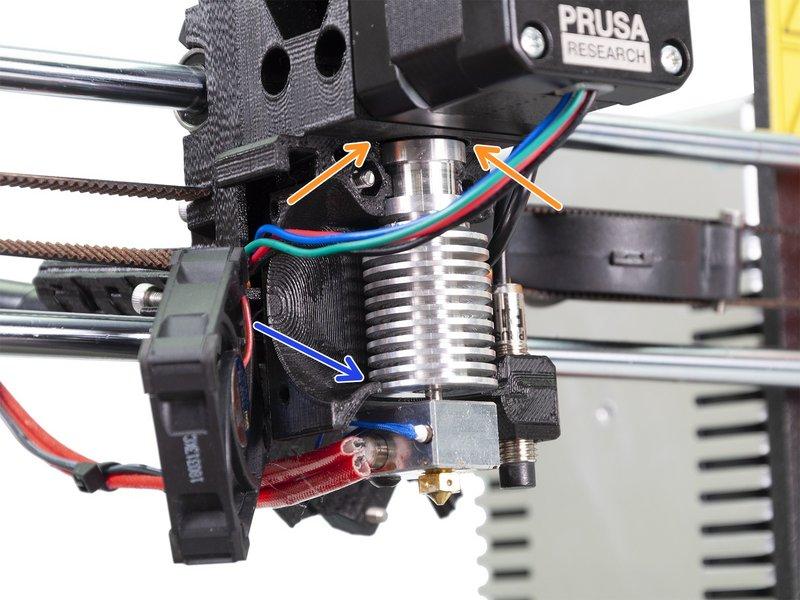

6 Step 6 Umieszczanie hotendu E3D Ostrożnie wsuń hotend z powrotem w korpus ekstrudera. SPRAWDŹ POPRAWNE WYRÓWNANIE hotendu w korpusie ekstrudera. JEST TO KLUCZOWY PUNKT, ponieważ bez tego nie będziesz w stanie skalibrować drukarki! Punkty kontrolne prawidłowego złożenia części ze sobą: Pomiędzy hotendem a korpusem ekstrudera nie powinno być przerwy. Ostatnie (dolne) żeberko heatsinku (radiatora) powinno być wyrównane z powierzchnią części drukowanej. Porównaj z ilustracją. Upewnij się, że przewody ekstrudera znajdują się po lewej stronie. Porównaj swój montaż z ilustracją manual.prusa3d.com/ Page 6 of 13

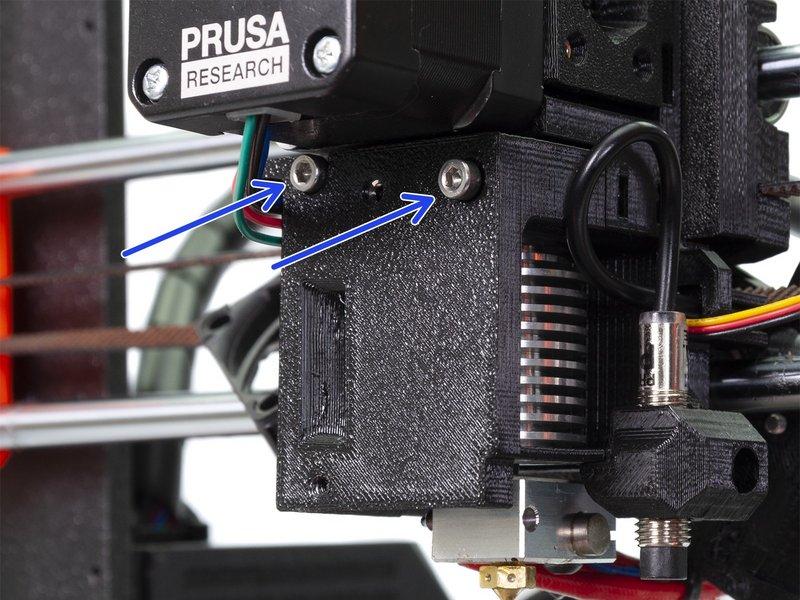

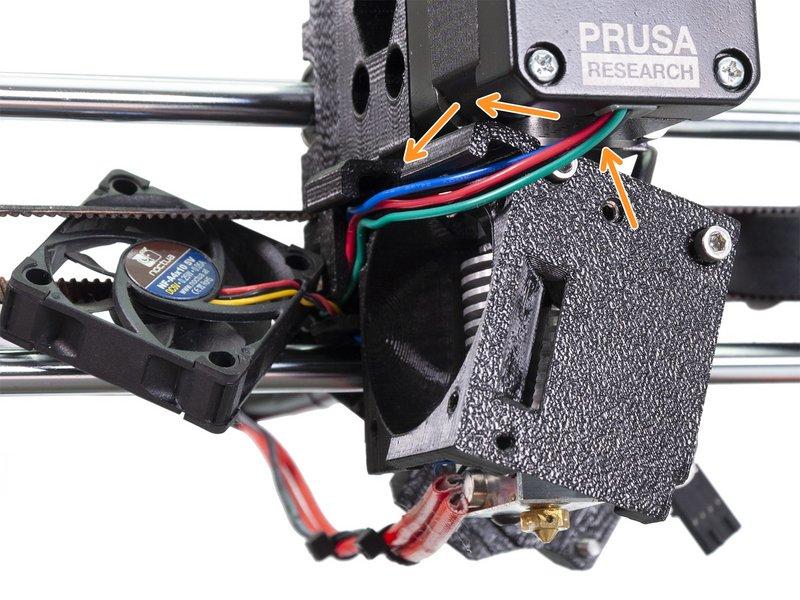

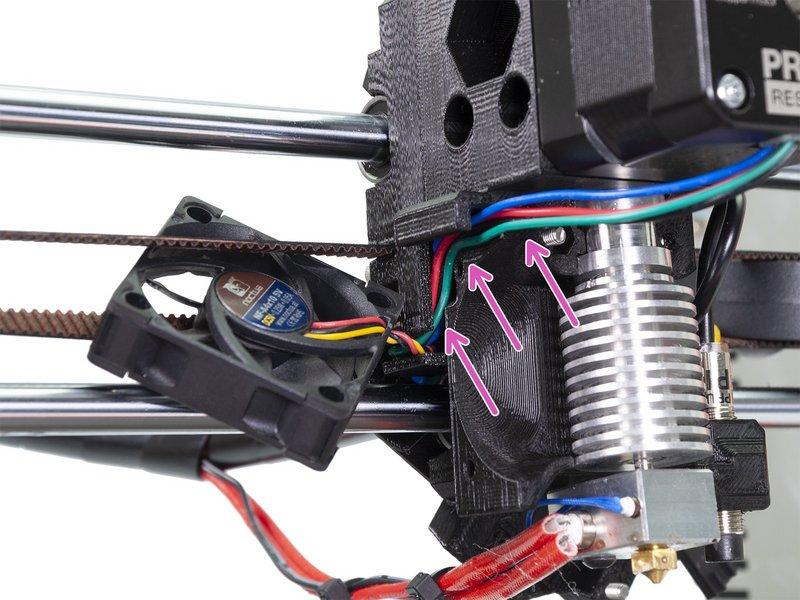

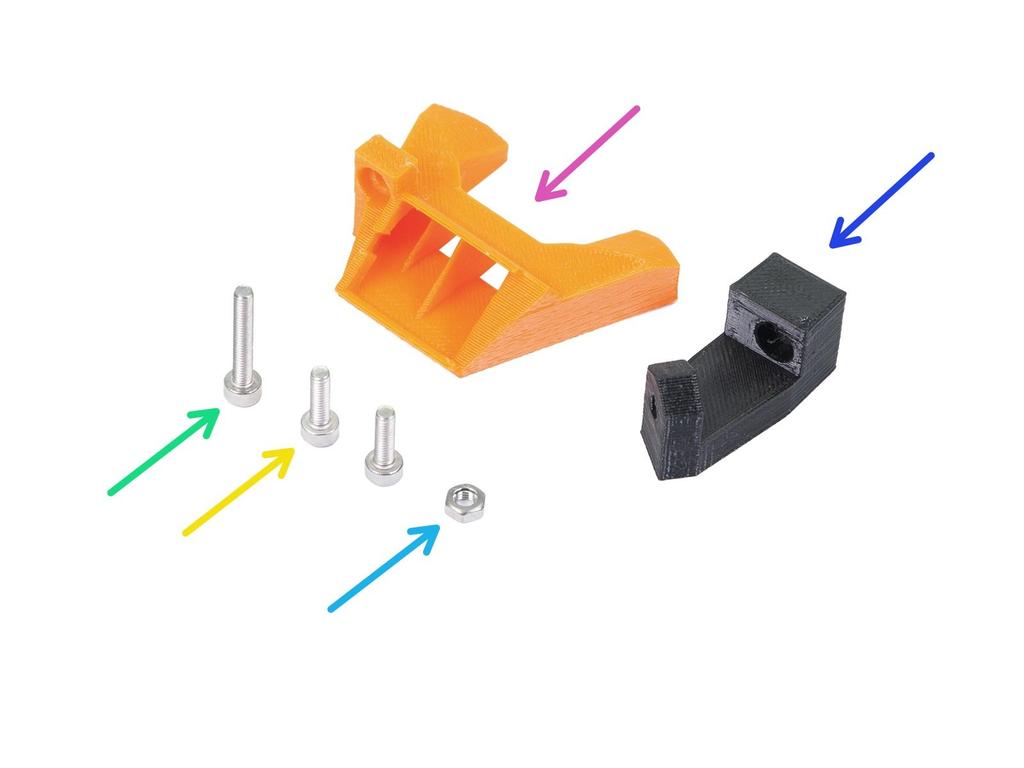

7 Step 7 Montaż pokrywy ekstrudera (część 2) Ułóż przewody silnika ekstrudera w rynience w całości (aby schowały się w niej). Umieść obydwie śruby M3x25 w pokrywie ekstrudera i wsuń ją ponad przewodami. Sprawdź wyrównanie części względem siebie i dokręć obydwie śruby równomiernie. Step 8 Montaż przedniego wentylatora druku (część 1) Dla następnych kroków przygotuj: nozzle-fan-45deg-support (wspornik wentylatora wydruku - 45 stopni) (1x) nozzle-fan-45deg (dysza wentylatora - 45 stopni) (1x) Śruba M3x18 (1x) Śruba M3x10 (2x) Nakrętka M3n (1x) Jeśli brakuje Ci jednej śruby M3x10 to użyj tej z torebki zapasowej (Spare) manual.prusa3d.com/ Page 7 of 13

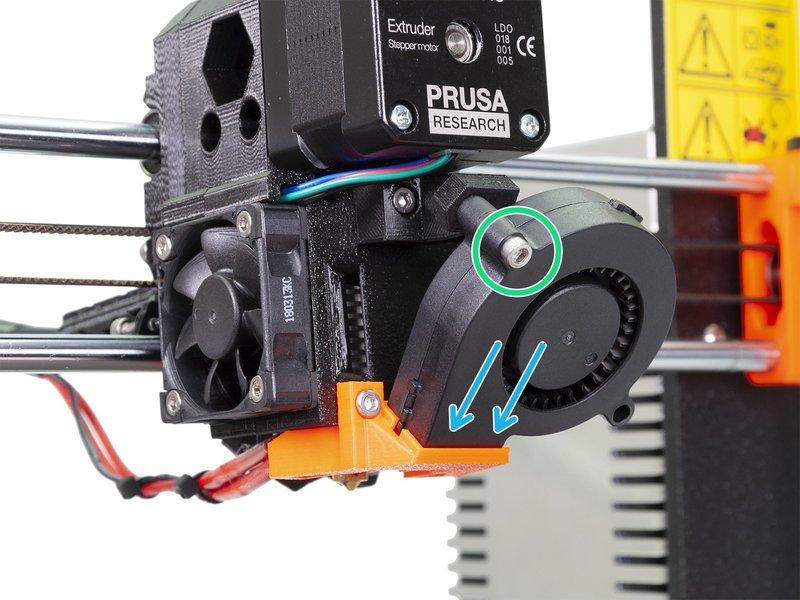

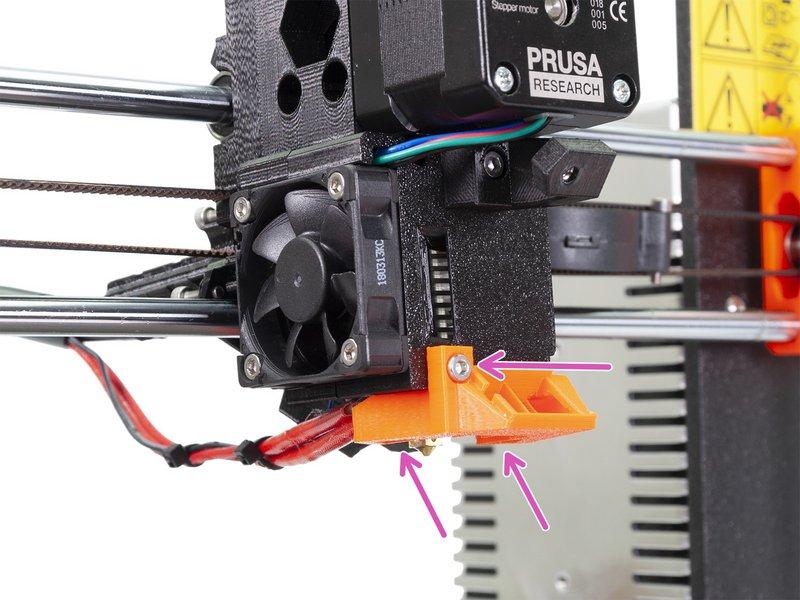

8 Step 9 Montaż przedniego wentylatora druku (część 3) Umieść dyszę wentylatora wydruku na ekstruderze i przymocuj ją przy pomocy śruby M3x10. Wsuń przedni wentylator wydruku w dyszę wentylatora. Zamocuj wentylator przy pomocy śruby M3x18. Zauważ, że w wersji R3 potrzebna jest tylko jedna śruba M3x18 a po montażu jedna zostanie - nie przejmuj się tym ;) Może zdarzyć się, że przewód będzie zbyt krótki i nie będzie można pochylić wentylatora. Jako pierwszą podejmij próbę ostrożnego wyciągnięcia przewodu z wiązki w owijce spiralnej. Jeśli to się nie uda, to odhacz przewód (patrz ilustracja), ale zrób to z najwyższą ostrożnością, aby nie wyrwać przewodów z wentylatora! 2019 manual.prusa3d.com/ Page 8 of 13

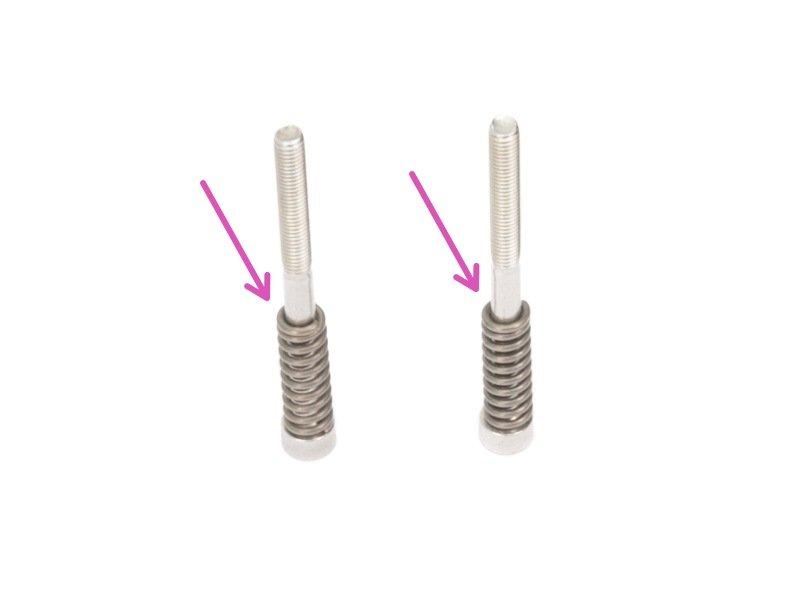

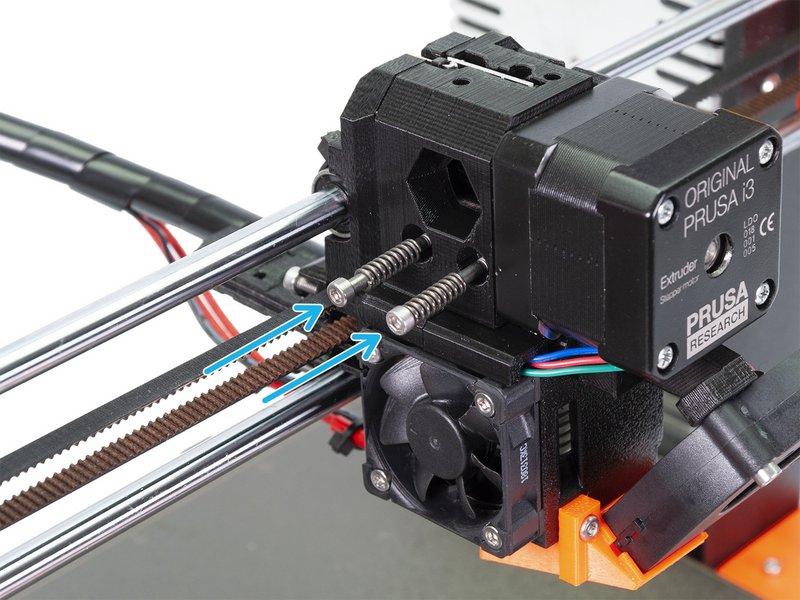

9 Step 10 Mocowanie dźwigni dociskowej (część 2) Nałóż sprężyny na obydwie śruby. Zamknij dźwignię dociskową, aby śruby mogły do niej dosięgnąć. Umieść obydwie śruby w korpusie ekstrudera i dokręć je. Główki śrub powinny prawie zrównać się z powierzchną części drukowanej manual.prusa3d.com/ Page 9 of 13

10 Step 11 Montaż pokrywy czujnika filamentu (część 2) Znajdź na górze korpusu ekstrudera otwór o największej średnicy, przeznaczony dla rurki teflonowej. Wsuń rurkę teflonową w otwór. Większość powinna wystawać. W przypadku gdy rurka PTFE nie trzyma się prawidłowo w otworze, możesz najpierw zamontować ją w pokrywie, ALE UPEWNIJ SIĘ, że w otworze nie ma żadnych zanieczyszczeń, ponieważ możesz łatwo odkształcić rurkę podczas montażu jej wraz z pokrywą manual.prusa3d.com/ Page 10 of 13

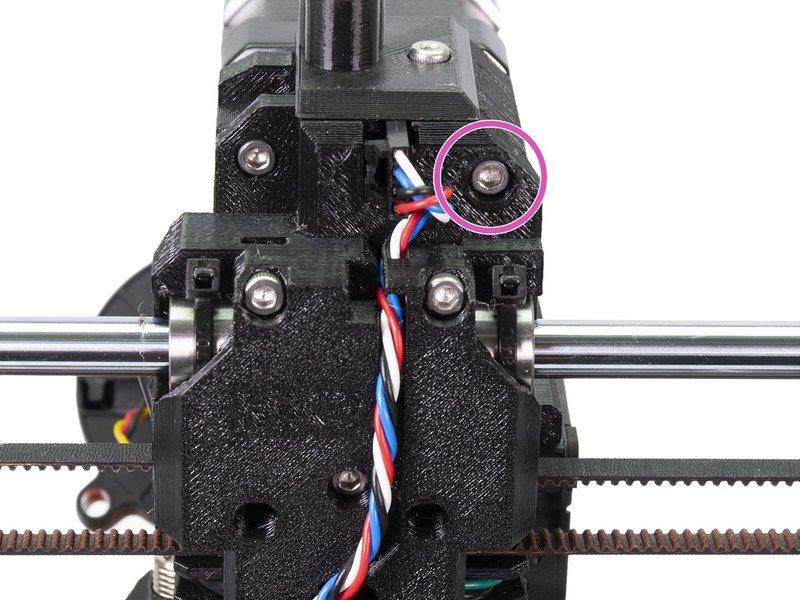

11 Step 12 Ponowny montaż wózka osi X Najpierw obróć z powrotem tylną osłonę wózka osi X. Upewnij się, że przewody nie są ściśnięte pomiędzy tylną pokrywą, a wózkiem osi X!!! Sprawdź również, czy czarny filament nylonowy jest wciąż zamocowany w wózku osi X i nie koliduje z paskiem osi X. Poprowadź przewody czujnika filamentu tak, jak jest to pokazane na ilustracji. Dokręć wszystkie śruby M3x manual.prusa3d.com/ Page 11 of 13

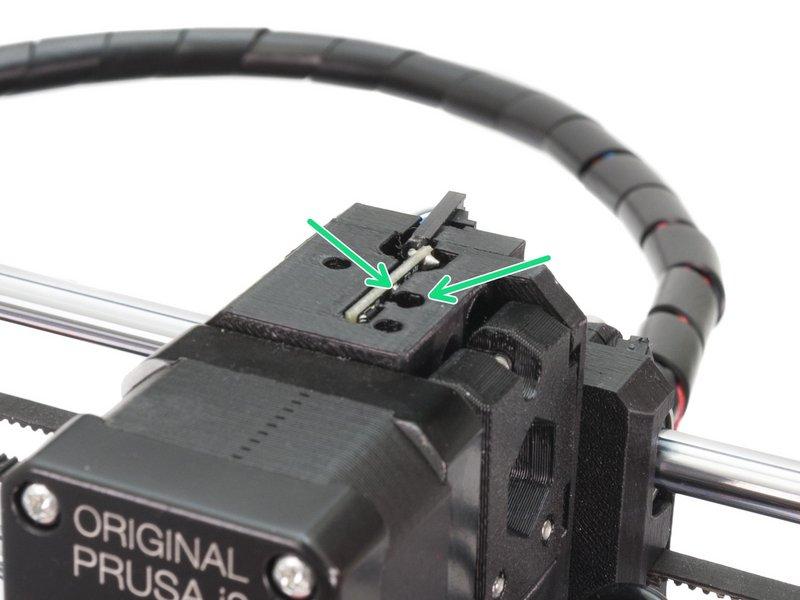

12 Step 13 Finalizacja montażu korpusu ekstrudera (część 2) Podłączmy z powrotem czujnik filamentu. Zwróć uwagę na dwie ważne rzeczy: Sensor ma cztery styki. Upewnij się, że złącze wsuwa się na nie bez oporów. Złącze jest zabezpieczone zawleczką, która po podłączeniu do sensora musi być skierowana w lewo. Przykręć korpus ekstrudera śrubą M3x40. Step 14 Mocowanie owijki spiralnej (część 1) Dla następnego kroku przygotuj: Opaska zaciskowa (5x) 2019 manual.prusa3d.com/ Page 12 of 13

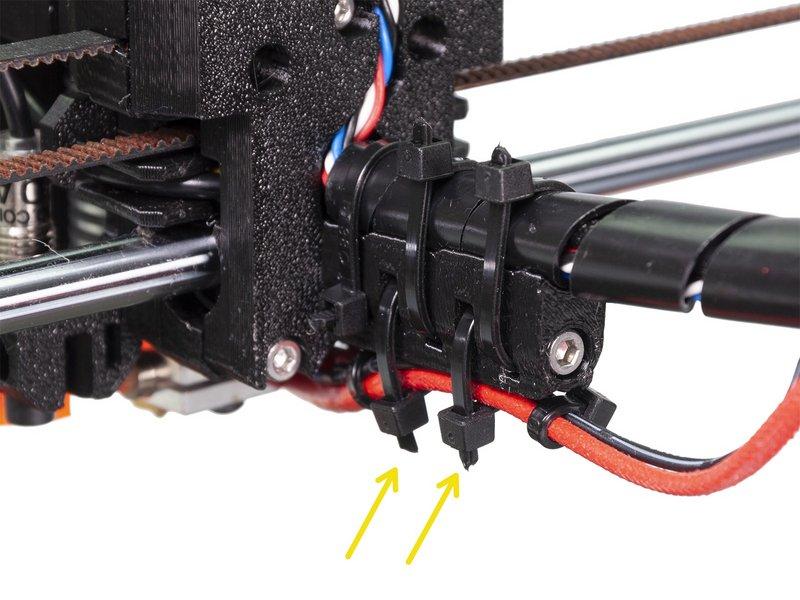

13 Step 15 Mocowanie owijki spiralnej (część 3) Weź dwie opaski i przepchnij je przez górne otwory uchwytu przewodów. UWAGA! Zanim zaciśniesz tę parę opasek kablowych, upewnij się, że przewody idące do hotendu zostały złapane w pętlę. Jeśli przewody hotendu znajdują się w pętli, to zaciśnij opaski i obetnij ich nadmiar. Step 16 Montaż sondy P.I.N.D.A. (część 2) Wsuń nakrętkę M3nS w szczelinę i LEKKO dokręć sondę za pomocą śruby M3x10. Nie ma potrzeby dokładnego ustawienia pozycji sondy na tym etapie - zajmiemy się tym później manual.prusa3d.com/ Page 13 of 13
