3. Montaż osi X. 3. Montaż osi X. Written By: Jakub Dolezal manual.prusa3d.com/ Page 1 of 13

Wielkość: px
Rozpocząć pokaz od strony:

Download "3. Montaż osi X. 3. Montaż osi X. Written By: Jakub Dolezal manual.prusa3d.com/ Page 1 of 13"

Transkrypt

1 3. Montaż osi X Written By: Jakub Dolezal 2018 manual.prusa3d.com/ Page 1 of 13

2 Step 1 Narzędzia niezbędne w tym rozdziale Szczypce do obcinania opasek zaciskowych. Klucz imbusowy 2,5 mm do śrub M3 Klucz imbusowy 2 mm do wyrównania nakrętek Step 2 Oś X: uchwyt paska osi X i uchwyt silnika Dla następnych kroków przygotuj: Uchwyt silnika osi X (1x) Uchwyt paska osi X (1x) Łożysko liniowe (4x) Śruba M3x18 (1x) Nakrętka samokontrująca M3nN (1x) Łożysko 623h w obudowie (1x) Uwaga: wygląd Twoich uchwytów osi X może różnić się nieznacznie, jednak proces montażu odbywa się w taki sam sposób manual.prusa3d.com/ Page 2 of 13

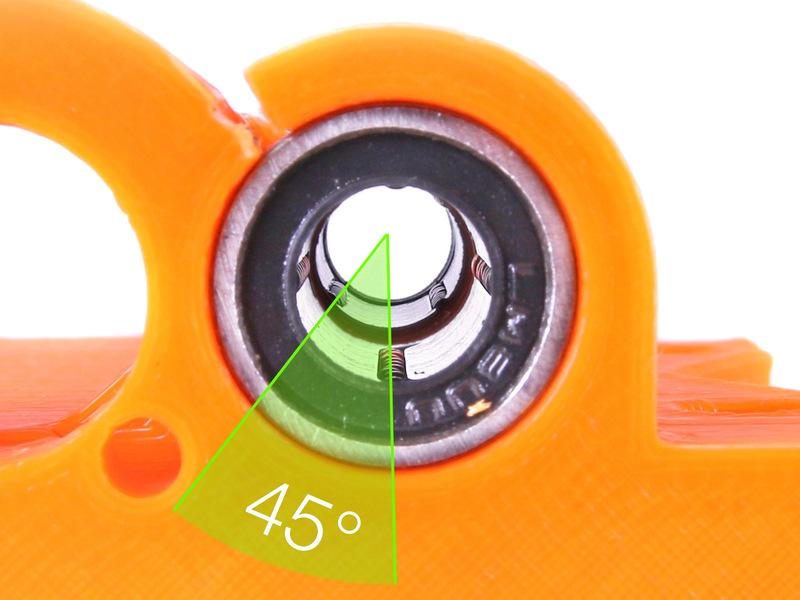

3 Step 3 Oś X: wsuwanie łożysk liniowych Umieść łożyska liniowe LM8UU w drukowanych częściach (uchwycie paska osi X i uchwycie silnika osi X) tak, jak jest to pokazane na ilustracji. NIE PRÓBUJ WCISKAĆ łożysk z drugiej strony. Jest tam obręcz, która to uniemożliwi. Pierwsza para łożysk powinna być umieszczona równo z górną powierzchnią obu części. Druga para łożysk powinna oprzeć się o obręcz (blisko dolnej krawędzi) w obydwóch częściach. Aby ułatwić wsuwanie, łożyska można docisnąć do płaskiej powierzchni. Umieść łożyska tak, aby bieżnie (rzędy kulek) były ustawione do siebie pod kątem 45. W ten sposób uzyskasz lepsze oparcie łożyska o pręt liniowy. Szczegóły na trzeciej ilustracji manual.prusa3d.com/ Page 3 of 13

4 Step 4 Uchwyt silnika osi X: montaż napinacza Sprawdź czy Twój uchwyt silnika osi X ma takie same otwory na śruby. Jeśli tak, przejdź do następnego kroku. Jeśli nie, pomiń go. Możesz również sprawdzić oznaczenie wersji wydrukowane na uchwycie silnika osi Z - ten krok dotyczy wersji B6 i nowszych. Przygotuj: Nakrętka M3nS (1x) Śruba M3x18 (1x) Umieść nakrętki i śrubę w otworach. W tym momencie potrzebujemy tylko przytrzymać śrubę w miejscu. Dokręć śrubę aby jej główka zaledwie zrównała się z powierzchnią części drukowanej. Później ustalimy jej finalną pozycję. Upewnij się, że śruba M3x18 nie jest widoczna w zaznaczonym otworze (zobacz ostatnią ilustrację), ponieważ inaczej blokowałaby inną śrubę w kolejnych krokach. Jeśli widać śrubę w otworze, wykręć ją nieznacznie manual.prusa3d.com/ Page 4 of 13

5 Step 5 Uchwyt paska osi X: montaż łożyska UWAGA: postępuj bardzo ostrożnie podczas dokręcania - upewnij się, że nakrętka jest umieszczona prawidłowo i NIE UŻYWAJ NADMIERNEJ SIŁY, bo możesz uszkodzić część. Umieść nakrętkę samokontrującą M3nN w uchwycie koła osi X. Jeśli nie możesz wcisnąć nakrętek, nie używaj nadmiernej siły. Zostaw nakrętkę na razie i przejdź do kolejnych elementów z tego kroku. Umieść łożysko 623h w uchwycie osi X. Zabezpiecz je za pomocą śruby M3x18. Teraz, jeśli zachodzi taka potrzeba, użyj śruby M3 aby wsunąć nakrętkę. Spróbuj obrócić koło pasowe palcami i upewnij się, że obraca się bez przeszkód. Jeżeli to konieczne, ustaw docisk śrubą manual.prusa3d.com/ Page 5 of 13

6 Step 6 Oś X: przygotowanie prętów liniowych Porównaj długość pozostałych prętów liniowych. Dla osi X potrzebujesz najdłuższych (370 mm długości). Łożysko liniowe (3x) TERAZ ZACHOWAJ SZCZEGÓLNĄ OSTROŻNOŚĆ! Z wyczuciem wsuń pręt liniowy w łożyska - nie rób tego na siłę i nie przekrzywiaj prętów! Jeśli zdarzy się, że z łożysk wypadną kulki - policz je. Jedna lub dwie nie zaszkodzą, ale jeśli wypadło więcej, rozważ zamówienie nowych łożysk manual.prusa3d.com/ Page 6 of 13

7 Step 7 Oś X: montaż Wsuń pręty z łożyskami do końca otworów w drukowanych częściach. Wsuń pręty liniowe bardzo ostrożnie. Nie przekrzywiaj ich. Sprawdź poprawność ułożenia prętów oraz innych części. W dolnych częściach drukowanych elementów końców osi X znajdują się specjalne wycięcia - sprawdź w nich, czy dolny pręt został dosunięty do końca. Dla górnego pręta nie ma takich otworów manual.prusa3d.com/ Page 7 of 13

8 Step 8 Montaż koła zębatego osi X (część 1) Dla następnych kroków przygotuj: Silnik osi X (1x) Koło zębate GT2-16 (1x) Upewnij się, że masz przygotowany właściwy silnik - jest on oznaczony etykietą na spodzie obudowy. Każdy silnik ma przewody o innej długości manual.prusa3d.com/ Page 8 of 13

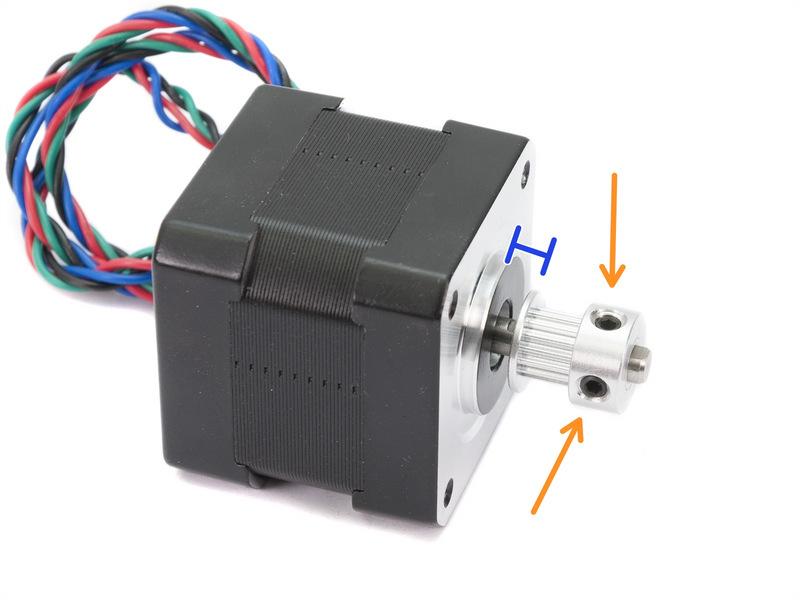

9 Step 9 Montaż koła pasowego osi X (część 2) Na wale silnika znajduje się płaska część, obróć ją do góry. Wsuń koło zębate na wałek, zwracając uwagę na WŁAŚCIWY kierunek. Patrz druga ilustracja! Jedna ze śrub musi być skierowana bezpośrednio na płaską część na wale. Lekko dokręć obie śruby. Nie dociskaj koła zębatego do silnika. Zostaw odstęp, aby koło mogło się obracać swobodnie. Nie dokręcaj mocno koła zębatego, dojdziemy do tego później manual.prusa3d.com/ Page 9 of 13

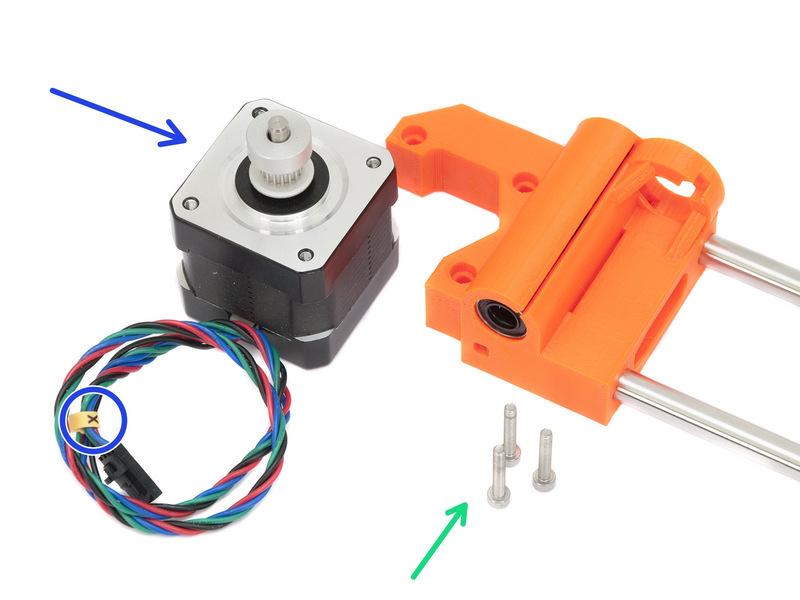

10 Step 10 Oś X: montaż silnika Przygotuj śruby M3x18 (3x) Przygotuj silnik osi X z zamontowanym kołem pasowym. Uchwyt silnika osi X umieść na silniku, tak jak pokazano na ilustracji. Umieść śruby M3x18 i dokręć je manual.prusa3d.com/ Page 10 of 13

11 Step 11 Przygotowanie wózka osi X Dla następnego kroku przygotuj: Wózek osi X (1x) Nakrętka M3nS (5x) Opaska zaciskowa (2x) Umieść nakrętki w gniazdach, w sposób pokazany na drugiej ilustracji. Ustaw je w odpowiedniej pozycji przy pomocy klucza imbusowego. Wsuń opaski zaciskowe w szczeliny, tak jak pokazano na ostatniej ilustracji. Uwaga: wygląd Twojego wózka osi X może różnić się nieznacznie, jednak proces montażu odbywa się w taki sam sposób manual.prusa3d.com/ Page 11 of 13

12 Step 12 Wózek osi X: montaż Przygotuj oś X, ustaw łożyska na środku i UPEWNIJ SIĘ, że etykieta na silniku osi X jest skierowana ku górze. Silnik powinien znajdować się po prawej stronie. Podnieś jedną stronę osi X i wsuń wózek. Wyrównaj łożyska i zaciśnij opaski. Po zakończeniu przytnij opaski zaciskowe za pomocą szczypiec. Raz jeszcze upewnij się, że wózek osi X jest umieszczony w odpowiednim kierunku. Step 13 Oś X gotowa! Oś X gotowa! Czas na kolejną żelkę :) Sprawdź po raz ostatni poprawność montażu - patrz ilustracja. Wszystko sprawdzone? Czas na: 4. Montaż osi Z 2018 manual.prusa3d.com/ Page 12 of 13

13 This document was last generated on :49:10 AM manual.prusa3d.com/ Page 13 of 13
