4. Oś Z. 4. Oś Z. Written By: Josef Prusa manual.prusa3d.com/ Page 1 of 17

Wielkość: px
Rozpocząć pokaz od strony:

Download "4. Oś Z. 4. Oś Z. Written By: Josef Prusa manual.prusa3d.com/ Page 1 of 17"

Transkrypt

1 4. Oś Z Written By: Josef Prusa 2017 manual.prusa3d.com/ Page 1 of 17

2 Step 1 Potrzebne narzędzia Klucze płaskie 13/17 mm Śrubokręt płaski 3,6 mm Małe szczypce uniwersalne (kombinerki) Klucze imbusowe 2,5 i 1,5 mm Step 2 Części wydrukowane 3D Z-axis-top-left (lewy górny róg osi Z) Z-axis-top-right (prawy górny róg osi Z) Z-axis-bottom-left (lewy dolny róg osi Z) Z-axis-bottom-right (prawy dolny róg osi Z) Z-screws covers (nakręcane osłonki Z) Jako punkt orientacyjny dla prawidłowego umieszczenia części w następnych krokach można traktować otwory na pręty okrągłe 8 mm manual.prusa3d.com/ Page 2 of 17

3 Step 3 Umieszczenie rogów osi Z na ramie Umieść wydrukowane części na ramie zgodnie ze zdjęciem. Mniejszy okrągły otwór ma być bliżej zewnętrznych krawędzi ramy. Zwróć uwagę na położenie ramy (z lewej strony na górze widać logo PRUSA). W tym kroku użyj tylko śrub M3x10 (6 szt.). Użyj klucza imbusowego 2,5 mm w celu przykręcenia części wydrukowanych do ramy. Śruby muszą być prostopadle do ramy! Śruby należy dokręcać z wyczuciem, aby nie uszkodzić części. Jeśli śruby przy dokręcaniu stawiają wielki opór, przykręć je prostopadle z drugiej strony ramy żeby zrobić otwór. Potem przykręć je z właściwej strony. Trzeba to robić z wyczuciem, żeby nie złamać śrub manual.prusa3d.com/ Page 3 of 17

4 Step 4 Umieszczenie nakręcanych osłonek Z na silniki Wykręć nakrętki trapezowe z silników. Nakręć osłonki na oba silniki. Osłonki powinny być przykręcone do końca, ale tak, żeby pręt mógł się swobodnie obracać manual.prusa3d.com/ Page 4 of 17

5 Step 5 Umiejscowienie silników osi Z Należy umieścić silniki osi Z na ramie. Lewy silnik osi Z (oznaczony jako Z axis left) Prawy silnik osi Z (oznaczony jako Z axis right, dłuższe przewody) Trzeba zwrócić uwagę na prawidłowe umiejscowienie silników (lewy/prawy). Skontroluj, czy przewody silnika nie są zakleszczone między silnikiem i uchwytem (patrz zdjęcie) manual.prusa3d.com/ Page 5 of 17

6 Step 6 Przykręcenie silników osi Z Użyj śrub M3x10 (8 szt.) i podkładek M3w (8 szt.). Przy użyciu klucza imbusowego 2,5 mm przykręć silniki do części wydrukowanych 3D. Step 7 Przygotowanie do montażu nakrętek trapezowych Włóż nakrętki M3 (4 szt.) w części wydrukowane, jak na zdjęciu. Położenie nakrętek nie ma znaczenia manual.prusa3d.com/ Page 6 of 17

7 Step 8 Montaż nakrętek trapezowych Do przykręcenia nakrętek użyć śrub M3x12 (4 szt.). Użyj klucza imbusowego 2,5mm. Step 9 Identyfikacja długości prętów W kolejnych krokach użyj krótszych prętów (320 mm) manual.prusa3d.com/ Page 7 of 17

8 Step 10 Przygotowanie prętów okrągłych osi Z Włóż pręty okrągłe osi Z (najkrótsze) do uchwytów silników osi Z. Step 11 Nałożenie osi X Ostrożnie wsuń łożyska i nakrętki trapezowe na pręty okrągłe i trapezowe. Obracając jednocześnie oba trapezowe pręty w lewo, przesuń oś X zgodnie ze zdjęciem. Ostrożnie! Pręty wsuń w łożyska równo, bez użycia większej siły! 2017 manual.prusa3d.com/ Page 8 of 17

9 Step 12 Umiejscowienie górnych rogów osi Z Umieść wydrukowane części na ramie, zgodnie ze zdjęciem. Upewnij się, że pręt okrągły jest wyrównany z górną powierzchnią części wydrukowanej. Skontroluj obie strony osi Z. Przy pomocy klucza imbusowego 2,5 mm przymocuj wydrukowane części do ramy. Skontroluj oba pręty trapezowe w górnej części osi Z. Jeśli dotykają do krawędzi wydrukowanych części, poluzuj uchwyty silników i delikatnie je przesuń. W tym kroku użyj tylko śrub M3x10 (4 szt..). Step 13 Organizacja przewodów osi Z Wsuń opaski zaciskowe w otwory na spodzie ramy i przymocuj kable. Przymocuj kable od silnika jak na zdjęciu. Przewód od lewego silnika osi Z jest przymocowany ostatnią opaską zaciskową manual.prusa3d.com/ Page 9 of 17

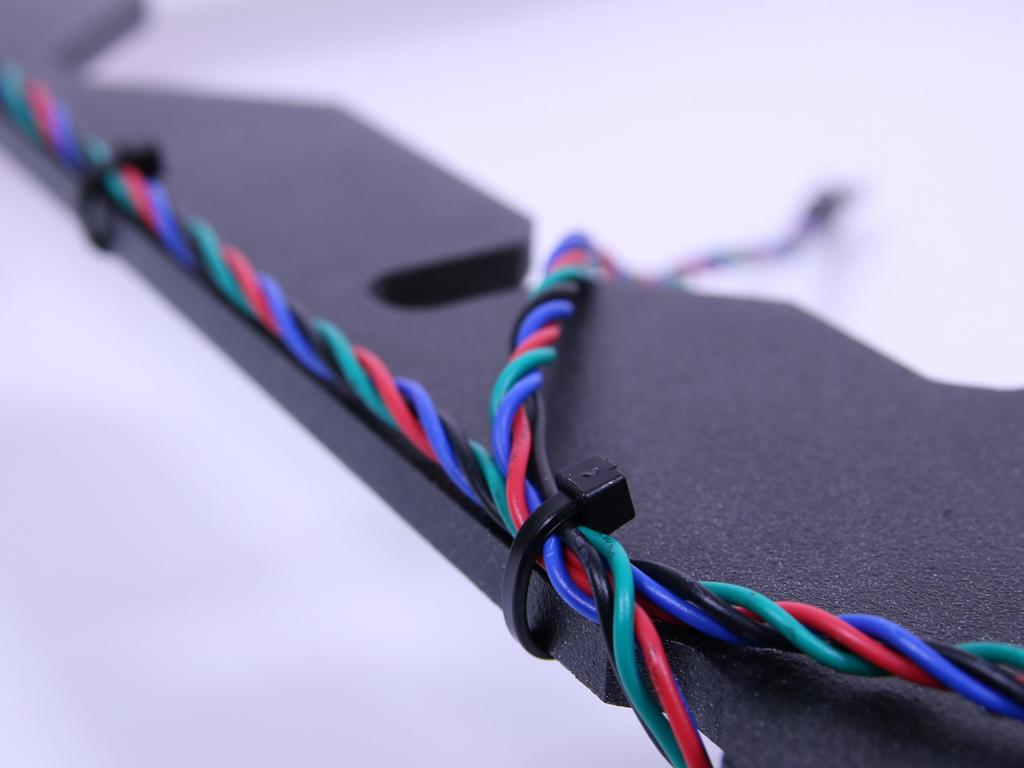

10 Step 14 Przycięcie opasek zaciskowych Obetnij niepotrzebne części opasek. Zwróć uwagę na prawidłowe położenie łączenia opasek zaciskowych. Step 15 Montaż osi Y Złap zmontowaną oś Y i wsuń w otwory w ramie. Całą konstrukcję da się podnieść i obrócić do góry nogami. Dokręć nakrętki M10n do ramy. Upewnij się z obu stron, że podkładka znajduje się między nakrętką a ramą. Trzeba zwrócić uwagę na poprawne położenie osi Y w ramie (dłuższa część powinna być na stronie silników osi Z) manual.prusa3d.com/ Page 10 of 17

11 Step 16 Nałożenie paska osi X, część 1 Wsuń płaską część paska X-GT2 (dłuższą) w otwór na pasek w posuwie X zgodnie ze zdjęciem. Video do kroków jest tu umieszczone jako krok 25. Upewnij się, że z części wystaje bardzo mały (albo żaden) fragment paska manual.prusa3d.com/ Page 11 of 17

12 Step 17 Nałożenie paska osi X, część 2 Owiń pasek wokół kołka jak na zdjęciu. Wciśnij pasek aż do oporu, jak na drugim zdjęciu. Upewnij się, że z części wystaje bardzo mały (lub żaden) fragment paska. Step 18 Nawinięcie paska X na część z rolką napinającą Przeciągnij pasek przez koniec osi X z uchwytem na pasek, wokół rolki napinającej i z powrotem manual.prusa3d.com/ Page 12 of 17

13 Step 19 Przeciągnięcie paska przez posuw osi X Przeciągnij pasek X przez posuw osi X. Step 20 Przeciągnięcie paska przez część z silnikiem X Przeciągnij pasek przez krawędź osi X z silnikiem, wokół koła pasowego i z powrotem do posuwu X manual.prusa3d.com/ Page 13 of 17

14 Step 21 Poluzowanie silnika Odkręć dwie śruby M3x18. Obróć silnik w kierunku przeciwnym do wskazówek zegara, jak na zdjęciu. Ten krok jest demonstracyjny, nie trzeba ściągać silnika z ramy. Step 22 Napięcie paska osi X, część 1 Użyj kombinerek, żeby wsunąć pasek. Wsuń gładką część paska do części zgodnie ze zdjęciem manual.prusa3d.com/ Page 14 of 17

15 Step 23 Napięcie paska osi X, część 2 Przeciągnij pasek wokół kołka, jak na zdjęciu. Wciśnij pasek aż do oporu, jak na drugim zdjęciu. Pasek nie powinien być w tej chwili napięty. Step 24 Napięcie paska Obróć silnik z powrotem Przykręć na nowo śruby M3x18. Jeśli używasz zbyt wielkiej siły, obróć silnik jeszcze raz i powtórz poprzedni krok, ale poluzuj pasek o jeden stopień. Pasek powinien być teraz naprawdę napięty. Ma wydawać dźwięk podobny do struny. Ten krok jest demonstracyjny, nie trzeba zdejmować silnika z ramy manual.prusa3d.com/ Page 15 of 17

16 Step 25 VIDEO do kroków Wsuń płaską część paska X-GT2 (dłuższą) w otwór na pasek w posuwie X, wokół kołka. Przeciągnij pasek przez koniec osi X, wokół rolki napinającej i z powrotem. Przeciągnij pasek przez posuw X. Przeciągnij pasek przez koniec osi X z silnikiem, wokół koła pasowego i z powrotem do posuwu X. Odkręć śruby M3x18. Obróć silnik w kierunku przeciwnym do ruchu wskazówek zegara. Owiń płaską część paska wokół kołka. Przekręć silnik z powrotem. Przykręć znowu śruby M3x18. Video jest dostępne tylko w wersji online (digital) manual.prusa3d.com/ Page 16 of 17

17 Step 26 Dokręcenie śrub napinających Delikatnie dokręć śruby dopóki nie poczujesz lekkiego nacisku, wywieranego na pręty okrągłe. Step 27 Gotowe! Gratulacje! Oś Z jest gotowa! Kontynuuj zgodnie z rozdziałem - 5. Ekstruder This document was last generated on :01:31 AM manual.prusa3d.com/ Page 17 of 17
