8. Elektronika. 8. Elektronika. Written By: Dozuki System manual.prusa3d.com Page 1 of 13
|
|
- Krzysztof Witkowski
- 6 lat temu
- Przeglądów:
Transkrypt
1 8. Elektronika Written By: Dozuki System 2017 manual.prusa3d.com Page 1 of 13
2 Step 1 Części wydrukowane 3D Tylna obudowa elektroniki Prawa obudowa elektroniki Lewa obudowa elektroniki Step 2 Śruby M3x10 Śruby M3x10 Nakrętki samokontrujące M3nN 2017 manual.prusa3d.com Page 2 of 13
3 Step 3 Obudowa płyty elektroniki Należy przymocować prawą część obudowy do płyty elektroniki zgodnie z obrazkiem. Głowka śruby znajduje się w dolnej części obudowy, nakrętka samokontrująca na płycie elektroniki. Trzeba zwrócić uwagę na prawidłowe ułożenie płyty elektroniki (konektory na kable silnika są na stronie z wycięciami). Step 4 Przygotowanie do przymocowania elektroniki do ramy Śruby M3x manual.prusa3d.com Page 3 of 13
4 Step 5 Montaż obudowy elektroniki na ramie drukarki Śruby należy przykręcić kluczem imbusowym 2,5 mm. W ramie znajdują się przygotowane otwory z gwintami. Trzeba dokręcać je ostrożnie, żeby nie doszło do uszkodzenia części wydrukowanych. Należy zwrócić uwagę na to, że kable osi X są przeciągnięte między obudową a ramą drukarki w miejscu wycięcia. Step 6 Przymocowanie kabli pod grzałką stołu Należy przymocować oba kable do rogu posuwu osi Y na stronie z elektroniką, zgodnie z rysunkiem. Trzeba zwrócić uwagę na prawidłowe położenie łączenia opaski zaciskowej. Jeśli nie będzie właściwe, może dojść do zderzeń przy ruchu osi Y. Należy odciąć odstające fragmenty opasek zaciskowych manual.prusa3d.com Page 4 of 13

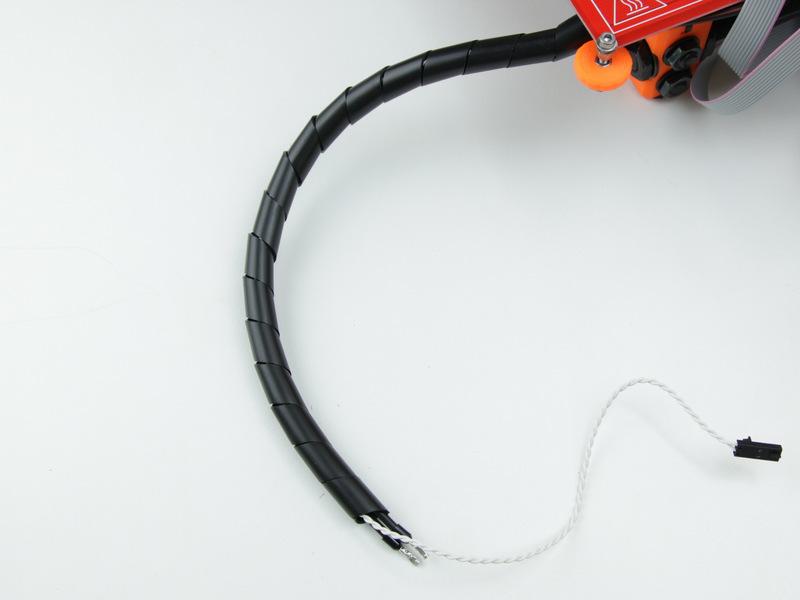

5 Step 7 Organizacja przewodów Należy owinąć przewody w średniej wielkości organizer do przewodów manual.prusa3d.com Page 5 of 13
6 Step 8 Podłączenie elektroniki (1) Czujnik krańcowy osi X Czujnik krańcowy osi Y Czujnik krańcowy osi Z Silnik osi X Silnik osi Y Silnik osi Z (kolejność poszczególnych silników nie jest istotna) Napięcie wejściowe 12V (kable skierowane od zasilacza, kolejność kabli nie ma znaczenia) Przy mocowaniu silników z konektorem bez klucza należy trzymać się orientacji pokazanej na drugim rysunku manual.prusa3d.com Page 6 of 13
7 Step 9 Przeciągnięcie kabli ekstrudera i grzałki stołu Należy przeciągnąć kable grzałki stołu zgodnie z rysunkiem. Następnie trzeba przeciągnąć kable ekstrudera zgodnie z rysunkiem. Step 10 Przymocowanie konektorów do kabli Należy przykręcić konektor MSPBE do kabla grzejnego ekstrudera. Należy przykręcić konektor MSPBE do kabla grzejnego grzałki stołu. Biegunowość nie jest istotna. Przewód z czerwonym paskiem może być skierowany w prawo lub w lewo. Konektory powinny być mocno dociśnięte, w przeciwnym razie może dojść do ich przegrzewania podczas drukowania! 2017 manual.prusa3d.com Page 7 of 13
8 Step 11 Przymocowanie kabli Należy przymocować kable ekstrudera do obudowy elektroniki opaskami zaciskowymi zgodnie z rysunkiem. Razem z kablami powinien być przymocowany filament. Należy przymocować kable grzałki stołu i ekstrudera do obudowy elektroniki za pomocą opasek zaciskowych (zgodnie z rysunkiem). Ok. 4 cm kabla powinny pozostać wolne dla łatwego podłączenia do elektroniki. Bardzo ważne jest, żeby mocno przywiązać kable grzałki stołu do obudowy elektroniki, w przeciwnym razie może dojść do przegrzewania konektorów podczas drukowania! 2017 manual.prusa3d.com Page 8 of 13
9 Step 12 Podłączenie elektroniki (2) Zasilanie ogrzewania dyszy Zasilanie grzałki stołu Termistor ekstrudera (kabel oznaczony zielono-żółtą rurką) Termistor stołu grzewczego Wentylator druku (kabel oznaczony czerwoną rurką) [trzeba zwrócić uwagę na prawidłowe położenie konektorów, czerwonym przewodem bliżej termistorów] Wentylator ekstrudera (kabel oznaczony niebieską rurką) Silnik ekstrudera Nie wolno pomylić zasilania grzałki stołu z zasilaniem ekstrudera. Tak samo nie można pomylić kabla termistora z kablem ekstrudera lub grzałki stołu (standardowe bezpieczniki 5 i 15A). TRZEBA SKONTROLOWAĆ ŁĄCZA! Żaden termistor nie może być podłączony w miejscu wentylatora, w przeciwnym razie ulegną zniszczeniu i drukarka nie będzie działać manual.prusa3d.com Page 9 of 13

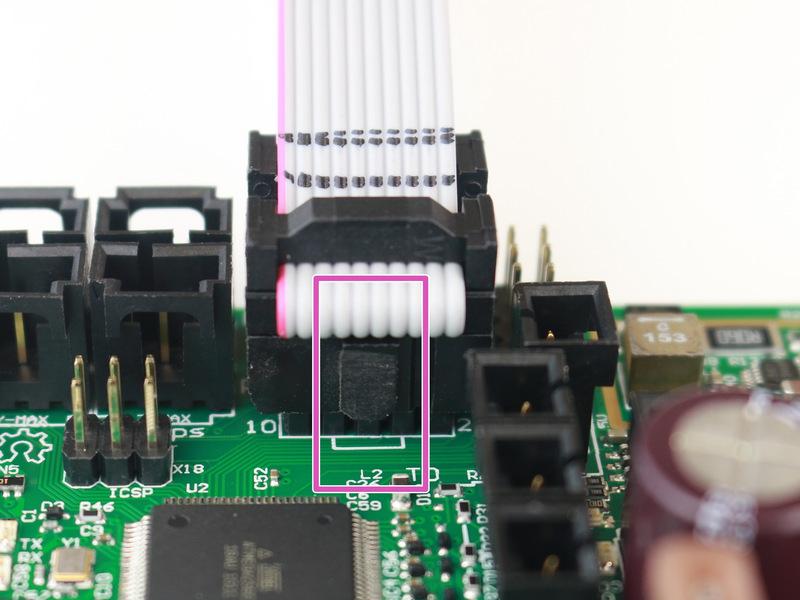

10 Step 13 Podłączenie elektroniki (3) Kabel LCD z jednym paskiem (konektor P1) Kabel LCD z dwoma paskami (konektor P2) Wypustka na konektorze musi pasować do wycięcia na płycie elektroniki. Jeżeli elektronika wygląda inaczej niż na rysunku, należy przeskoczyć ten krok. Step 14 Wszystko podłączone! Jeśli wszystko zostało poprawnie podłączone, powinno wyglądać mniej więcej tak jak na rysunku manual.prusa3d.com Page 10 of 13
11 Step 15 Przymocowanie lewej obudowy elektroniki Kluczem imbusowym 2,5 mm i z użyciem śrub M3x10 należy przymocować lewą obudowę elektroniki do ramy. Trzeba dokręcać śruby z wyczuciem, żeby nie doszło do uszkodzenia części wydrukowanych. Obudowa powinna być przykręcona identycznie jak na rysunku (równolegle naprzeciw siebie z otworami do mocowania tylnej obudowy na prawej i lewej stronie w linii prostej) manual.prusa3d.com Page 11 of 13
12 Step 16 Przymocowanie tylnej obudowy Za pomocą klucza imbusowego 2,5 mm i śrub M3x10 należy przykręcić tylną obudowę elektroniki do prawej i lewej obudowy. Kabel od panelu LCD powinien być oddzielony od kabli na ramie (zasilające 12 V, silniki Z1, Z2, Y i Y-endstop). Kable mogą się krzyżować, ale kable LCD nie mogą być poprowadzone razem ze źródłowymi. Step 17 Hurra! Gratulujemy, montaż drukarki Prusa i3 Plus jest zakończony! Przed pierwszym użyciem trzeba jednak skontrolować jeszcze kilka rzeczy. Dlatego proszę kontynuować rozdziałem 9. Finał manual.prusa3d.com Page 12 of 13
13 This document was last generated on :27:04 PM manual.prusa3d.com Page 13 of 13
